Самодельные замки для гаража с секретом

Основные критерии при выборе

Чтобы выбрать качественный затворный механизм для гаража, придется ознакомиться с главными критериями выбора.

Надежный механизм

Выбирая замок для закрывания автомобильного гаража, обязательно обращают внимание на его механизм. От надежности механизма зависит уровень защиты гаражного помещения. К наиболее надежным относят цилиндровые модели, которые сложно взломать

Для взлома изделий такого типа придется применить немалую физическую силу, чтобы выбить сердцевину конструкции

К наиболее надежным относят цилиндровые модели, которые сложно взломать. Для взлома изделий такого типа придется применить немалую физическую силу, чтобы выбить сердцевину конструкции.

Также надежными считаются сувальдные модели, которые устойчивы ко взломам. Открыть их можно только с помощью специального ключа.

Материал

Еще один фактор, который учитывают при выборе затворных изделий — материал изготовления. При создании запирающих устройств используются следующие материалы:

• Алюминий. Алюминиевые изделия не подвергаются коррозии даже при повышенной влажности, и поэтому они отлично справляются с дождливой погодой. Однако они ненадежные, так как алюминий отличается слабой прочностью.
• Сталь. Среди металлических замков считают наиболее прочными и дорогостоящими.
• Латунь. Латунные модели, как и алюминиевые, не ржавеют и не портятся из-за осадков.
• Чугун. Изделия из прочного чугуна отличаются высокой надежностью и долговечностью. Главный минус чугунных моделей — ухудшение прочности под воздействием мороза.

Размер

Каждый, кто планирует приобрести затворный механизм для гаража, должен ознакомиться с его размерами. При выборе оптимального размера учитывают габариты ворот или дверей, на которых изделие будет расположено. Замки могут быть:

• Крупными. Модели с большими размерами используются для установки на гаражные ворота.
• Средние. Их покупают для защиты небольших гаражей, которые оснащены не воротами, а дверью.
• Маленькие. Не подходят для защиты гаражных помещений, так как их устанавливают на чемоданы, шкафчики и шкатулки.

Выделяют несколько вариантов устройств, которые чаще всего устанавливают для защиты гаражей от грабителей. К ним относятся:

• «РИФ-1». Изделие отличается накладным механизмом, который изготавливается из стальных пластин с толщиной 4-5 миллиметров. Также в составе устройства имеются мощные ригели, которые сделаны из закаленных железных пластин. К достоинствам «РИФ-1» относят то, что у устройства есть более полутора миллиона секретных комбинаций, позволяющих открыть замок. При открытии ворот ключ поворачивают несколько раз в левую сторону до первого щелчка.
• «Керберос». Изделия отличаются сложной конструкцией, благодаря которой для открытия замка можно воспользоваться одной из пяти миллионов уникальных комбинаций. Модель относят к устройствам с повышенной прочностью, так как при ее изготовлении пользуются усиленной сталью.
• «Моттура». Врезной тип изделий, применяющийся для монтирования в гаражные ворота. Производитель, занимающийся выпуском замков, предоставляет гарантию на пять лет.

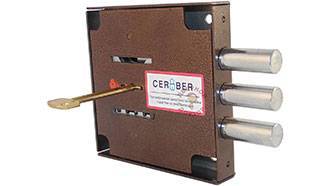

Незаслуженно забытый Цербер

Третий в списке достойных замков для гаража – это малоизвестный Цербер. Выпускается как в накладном, так и во врезном вариантах. Мы на гаражи ставили и рекомендуем оба.

Преимущества замков этой марки в том, что ключевое окно кодовых элементов имеет замкнутую форму и ключ взаимодействует с каждой сувальдной при повороте обеими бородками. Благодаря этому, замок продолжает работать в самых агрессивнейших условиях. Даже если сувальды по каким-то причинам немного слиплись, смёрзлись друг с другом, ключ их всё равно сдёрнет и замок откроется.

Недостаток замка – отсутствие бронепластины и небольшое количество ригелей в весьма скромном сечении, что многими гаражниками воспринимается несерьёзно. Более подробно о строении и работе Цербера смотрите в виджеосюжете ниже.

Классификация дверных замков

По степени защиты и по механизму открытия, замки можно разбить на такие группы:

• запоры – крючок, задвижка и т.д.;
• замки – механический, электромеханический, электромагнитный.

Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.

Из замков, имеющих механизм, простой вариант — механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, замок срабатывает и дверь открывается.

Для управления электромеханическими и электромагнитными устройствами используют электрический сигнал. Они допускают использования пульта для дистанционного открытия системы. Возможно использование считывания отпечатков пальцев или ладони, голосовое управление и т.д.

По варианту крепления замки бывают:

• накладные,
• врезные/встроенные,
• навесные.

Накладные менее практичные, поэтому их использование постепенно сходит на нет. Замок состоит из двух важных элементов: с одной стороны располагается секретный механизм и защелка, с другой стороны — ответная планка.

Дверные устройства врезного типа более практичны и популярны. Основная часть при креплении располагается в теле двери. Снаружи видно только замочную скважину, декоративная панель и ручка, для открывания двери. Ответная часть располагается аналогичным образом в дверной короб.

Замок встроенного типа более практичный. Он также располагается внутри дверного полотна, но с той лишь разницей, что он не врезается в него, а устанавливается в процессе изготовления двери. Отличительной чертой таких устройств считают наличие ригелей, которые могут располагаться не только в области замка, но и по всему периметру двери.

Навесной замок используется только для запирания хозяйственных построек. Потому что его использование на входных или межкомнатных дверях нецелесообразно.

Практически любой замок содержит одинаковый комплект элементов:

• личинки замка;
• выдвижных ригелей;
• ручки;
• фалевого язычка;
• накладной панели.

Отличительной чертой замков для межкомнатных дверей является отсутствие секретного механизма, в то время как дверные устройства на входные блоки без них не обходятся. Чем больше комбинаций секретки, тем надежнее запорное устройство.

По типу запирающего механизма дверные устройства делятся на сувальдные и цилиндровые.

Помимо этого, замки разделяются по области применения, в связи с чем они бывают:

• для входных дверей;
• для межкомнатных дверей.

Их устройство примерно одинаково, но отличия все же имеются, что позволяет разграничить устройства по назначению.

Открытие замка

Чтобы открыть замок, нужно соединить (закоротить) точки схемы А и Б (Рис.7).

Рис.7 Сделать можно это различными способами. Например, включить контакт тумблера К4 и поднести магнит к геркону ГК. (Рис.7).

Геркон можно спрятать под обшивкой двери. Или в качестве К4 использовать обычный патрон осветительной лампы. Если ввернуть лампу- цепь замкнется. Вариантов много. Здесь широкое поле для фантазии

Важно только одно. Надо разнести подальше ключи (последовательно соединенные элементы) и по возможности их замаскировать

Фаза открытия замка показана на рисунке 7. После включения двигателя, переместившийся в открытое состояние ригель (Рис.1), разомкнет контакт К2 и отключит мотор.

Рис.8 Теперь можно открыть дверь, разомкнув контакт К1. Схема вернулась в начальное состояние (Рис.2).Прикрыв дверь и нажав К5, можно снова закрыть дверь по описанному выше алгоритму.

Доступные схемы замка с секретом

Проще всего изготовить механический вид секрета для гаража. Это может быть:

1. Ключ специального исполнения и формы. Дело в том, что практически все существующие стандартные конструкции замков для гаража похожи, как близнецы братья. Стандартные отмычки и инструменты, с помощью которых выполняется вскрытие замков, доступны для покупки в интернете в самом широком ассортименте. Нестандартный ключ с секретом для замка гаража поставит в тупик 99% злоумышленников;
2. Замок специальной конструкции. В некоторых случаях для таких устройств вообще не нужен какой-либо ключ
3. Совместить конструкцию стандартного замка, например, сувальдного с поворотным запорным механизмом ворот гаража.

Последний вариант секрета отличается высокой надежностью, простотой и эффективностью. Если установить запорную систему с секретом, изображенным на схеме, открыть половинку ворот гаража будет просто невозможно, пока ригеля не выйдут из соединения с вертикальными запорами.

Самый простой винтовой замок — секрет для гаража

При наличии возможности использовать станок можно достаточно просто изготовить винтовой замок с секретом, как на фото. Принцип работы такого винтового секрета заключается в особой конфигурации головки ключа.

Более сложные конструкции винтового замка с двумя степенями защиты и двумя ключами позволяют значительно усилить охрану. Принцип работы такого замка хорошо понятен из приведенного видео:

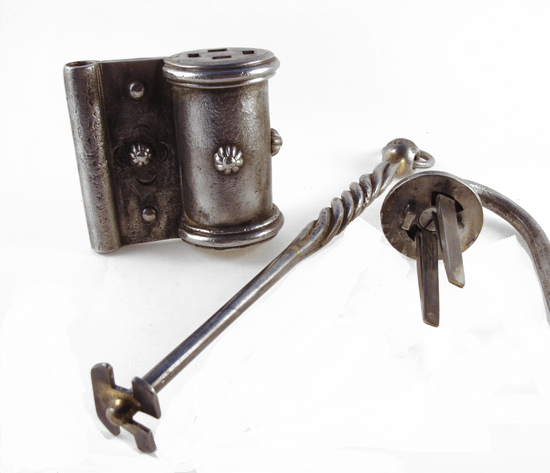

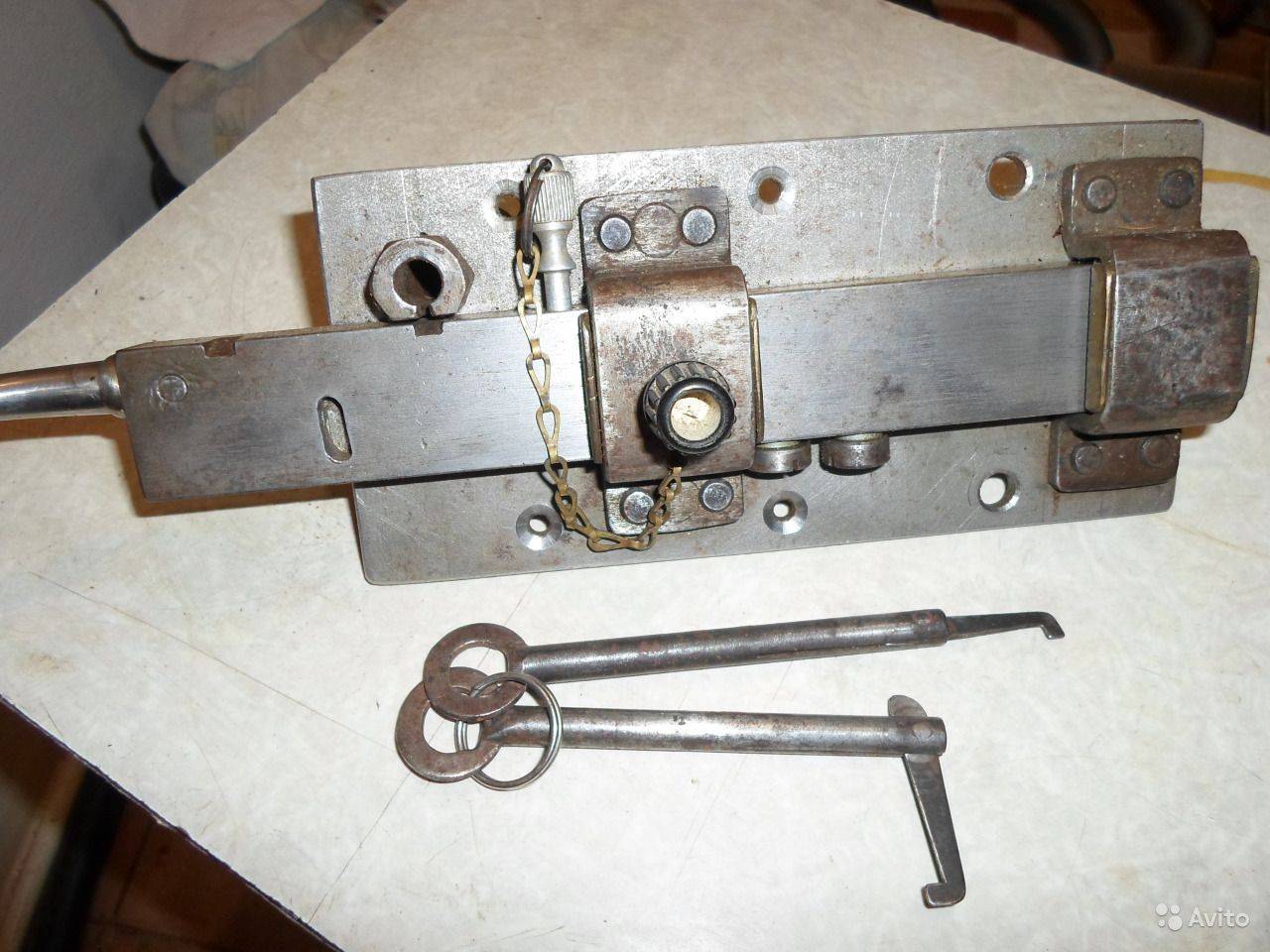

Очень популярными становятся реплики старых механических замков с секретом, как на фото. Основной секрет работы такого устройства заключается в необычно сложной форме ключа, скопировать и повторить форму рабочей поверхности без оригинала практически невозможно, но вряд ли его стоит использовать для ворот гаража.

Навесной замок с секретом

Более современным аналогом приведенной конструкции является навесной вариант замка для гаража, приведенный на чертеже.

В конструкцию корпуса входят две блокирующие втулки со штифтами и стопорное кольцо. Съемную дужку можно снять, только если правильно подобрать положение вращающегося штифта. При проворачивании паз на цилиндрической части штифта совмещается с отверстием в корпусе, и конец дужки либо освобождается, либо блокируется. Если стоит один штифт, подобрать его положение в корпусе не представляет труда.

Два штифта со своим индивидуальным расположением пазов сделают процесс подборки бесконечно долгим. Тем более что после закрытия гаража штифт можно легко провернуть в произвольное положение, тем самым засекретив открытое состояние замка.

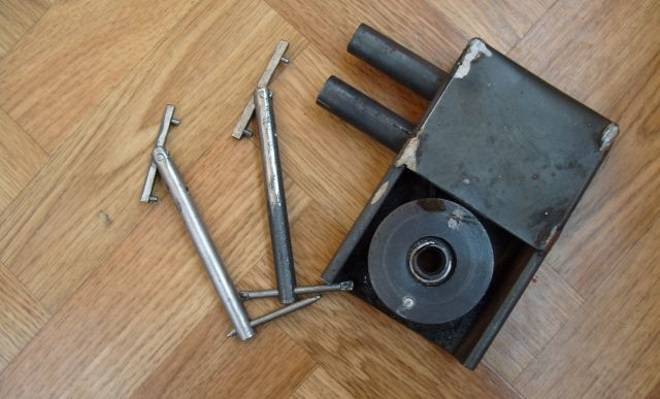

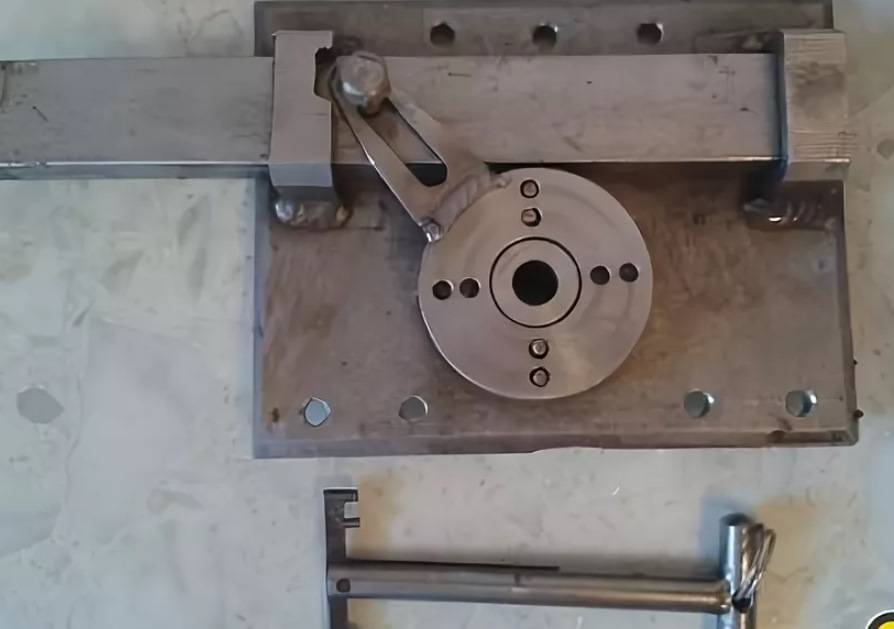

Кроме винтовых систем, определенный интерес представляют самодельные конструкции с ключами типа журавль, которые еще называют падающим.

Электрические схемы самодельных замков для гаража

Наиболее эффективным самодельным устройством с секретом является обычный кодовый замок, изготовленный с использованием тиристорной элементной базы, совмещенный с замком гаража, открываемым обычным ключом. Электрическая часть замка приведена на схеме.

Вот в чем заключается суть идеи. Открыть гараж можно только в такой последовательности. На наборной панели вводится код, отключающий блокировку обычного замка. Если в течение 30 сек замок не открыт, включается вторая схема с электрической защитой шокером. Через 15 минут защита отключается, и схема возвращается в исходное состояние.

Таким образом, для человека, знающего код, процесс открывания гаража не составляет труда, у злоумышленника, даже похитившего ключ или воспользовавшегося дубликатом, возможности открыть гараж практически не существует. Главное – нет условий для работы отмычкой или системами физического взлома, сверлением, молотком или ключом — повороткой.

Некоторые схемы замков с секретом

Для начала рассмотрим механические виды секрета для замка. Они сводятся к модернизации уже существующего замка. Вот что можно сделать, дабы защитить гараж от проникновения воров:

1. Это может быть особый ключ для конструкции, что имеет особую форму и специальное исполнение. Ни для кого не секрет, что большинство, если практически не все обычные конструкции гаражных замков очень похожи. Их можно сравнить с близнецами. А что это значит? Что взломать их довольно просто, если иметь соответствующую отмычку или инструмент. С ними вскрыть замок сможет начинающий вор. Пугает то, что даже в интернете есть специальное оборудования для вскрытия, которое можно купить. При том что ассортимент товаров очень велик. Все сводится к тому, что замки имеют похожую конструкцию. Вот и получается, что для обхода этого нужно сделать нестандартный ключ с секретом, который сможет удивить практически всех злоумышленников. Он может быть или особой формы или же особой длинны.
2. Кроме создания особого ключа, можно сделать замок особой конструкции. Его можно создать самостоятельно или модернизировать купленный. После работы устройства и вовсе могут открываться без какого-либо ключа. Для открытия потребуется знать комбинацию поворотов инструмента. Наглядно это можно увидеть на данном видео:
3. Есть вариант совмещения простого замка, к примеру, сувальдного и замка, которые имеет поворотный запорный механизм ворот. Этот вид секрета можно назвать высоконадежным, простым и очень эффективным. На фото ниже видна схема подобной конструкции. Если соорудить ее, то никто не сможет открыть половину гаражных ворот до тех пор, пока ригели не освободятся от соединения с запорами вверху. Самодельный замок для гаража чертеж.

Более сложные устройства

Если предыдущие защелки по разным причинам не нравятся, то можно приобрести магнитные дверные замки более сложной конструкции. Существуют магнитные устройства, которые можно открыть только магнитной картой. Такой замок внутри содержит электромагнитное устройство с питанием. Работает устройство так: защелка при закрытии двери притягивается и запирает ее. Бытует мнение о том, что сила притяжения магнита со временем уменьшится. Но это в действительности далеко не так. Эксперименты показали, что даже после 200 тысяч закрываний и открываний замок работает превосходно. Воздействие высоких и низких температур тоже показало надежность этих устройств.

Магнитный замок с картой имеет свои преимущества:

• в нем отсутствуют выступающие части;
• установка его так же проста, как и механической защелки;
• для монтажа не требуются специальные инструменты;
• при оседании двери замок продолжает работать;
• магнитными защелками можно пользоваться на любой стадии их эксплуатации;
• минимум трущихся деталей придает устройству особую надежность и долговечность;
• работает замок совершенно бесшумно.

Эффективные секреты замка для безопасности гаража

Секрет в замке на то и секрет, чтобы никто не знал его устройство. Основная задача – сделать устройство замка сложным, но в то же время простым на первый взгляд, секрет не должен легко читаться при косвенных признаках. Здесь есть некоторая закономерность. Она заключается в том, что простота – залог успеха. Чем проще будет казаться замок, тем сложнее его будет взломать злоумышленнику и разобраться в принципе его работы.

Так как это самодельные замки для гаража, то их разнообразие довольно большое. Однако среди большого количества самых разных конструкций, есть несколько круп, которые можно отменить:

1. Стандартные замковые конструкции, сделанные в промышленных условиях, которые модернизировали, переделали и добавили секретную часть. Обычно замок оборудуют еще одним секретом под ключ, при котором возможна взаимная блокировка движения ригелей. Что это дает? Получается, что для открытия гаража ты должен знать, какая последовательность открытия, каким ключом и в каком случае нужно открывать замок. Это знает только хозяин, поэтому проникнуть внутрь посторонний человек не сможет.
2. Существуют устройства, которые оборудованы электрической схемой и имеют сервомеханизм. В чем принцип их работы? Механизм будет срабатывать только при повороте ключа в гаражном замке или же открываться через брелковый пульт. Это напоминает аналог автомобильной сигнализации. Открытие такого замка довольно простой и не займет у владельца много времени. Электрические схемы самодельных замков для гаража на фото ниже.
3. Целиком самодельный и установленный замок навесной или внутренний. Он имеет нестандартный метод открытия, который чаще всего выполняется без наличия ключа. Только владелец может сделать это. Разновидностей таких конструкций очень много.

Обратите внимание! Чтобы ваш секретный замок оставался таковым и впредь, важно следить за тем, чтобы посторонние люде не видели, как вы открываете или закрываете ворота гаража. В противном случае принцип его работы и сама сущность работы будет утеряна. Хитрость не удастся

Подобный недостаток имеют замки с секретом, которые работают на основе простой автомобильной сигнализации. Почему можно так сказать? Потому что любая сигнализация для машин имеет стандартное устройство и механизмы. Вот почему профессионалу нужно хотя бы разок взглянуть на брелок или коробку от сигналки, механизм и провода, для определения реализации секрета. Давайте подробно рассмотрим некоторые доступные схемы замков с секретом, после чего попробуем реализовать все это на практике

Хитрость не удастся. Подобный недостаток имеют замки с секретом, которые работают на основе простой автомобильной сигнализации. Почему можно так сказать? Потому что любая сигнализация для машин имеет стандартное устройство и механизмы. Вот почему профессионалу нужно хотя бы разок взглянуть на брелок или коробку от сигналки, механизм и провода, для определения реализации секрета. Давайте подробно рассмотрим некоторые доступные схемы замков с секретом, после чего попробуем реализовать все это на практике.

Конструкция и принцип действия

Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42 12в. 2500 об/мин, который связан винтом 5 с ригелем 3.

Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.

Замок закрывается и открывается просто щелчком.

На ригеле имеется кольцевая проточка, в которую при его перемещении западают шарики 8. Шарики служат передаточным звеном между ригелем и микропереключателями 6 и 7. Микропереключатели предназначены для остановки двигателя. Когда очередной шарик попадает в проточку, соответствующий переключатель выключает двигатель. Расстояние между выключателями определяет ход ригеля. Штифт 4 предотвращает вращение ригеля.

Рис.1

Замки собственного изготовления

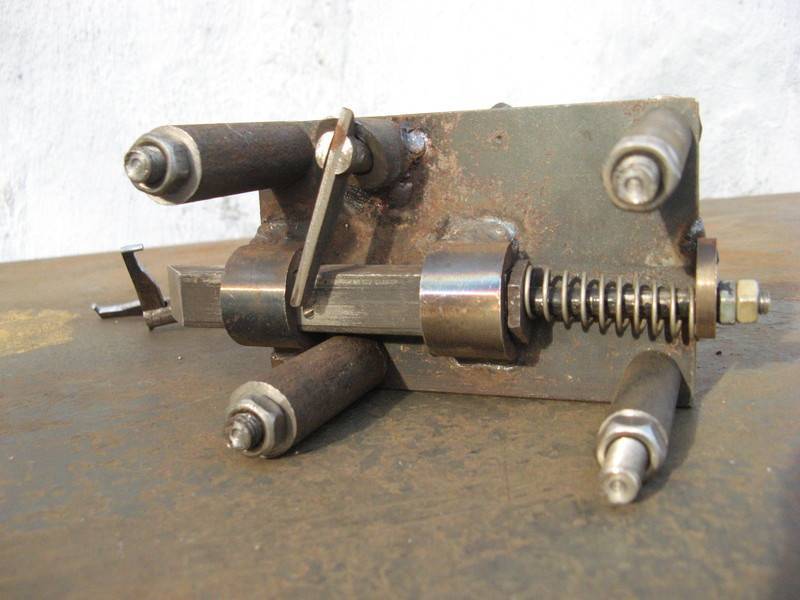

Своими руками можно делать не только засовы, но и гаражные замки. Например, описание и чертежи того, как смастерить или ворот, были опубликованы еще в 1998 году в № 6 журнала «САМ». До сих пор эта конструкция очень популярна среди владельцев гаражей. Ее усовершенствуют и даже делают «кодовой».

«Кодирование» навесного замка производят, делая засечки на ключе и регулируя количество полуоборотов для закрывания замка. Конечно, злоумышленник сможет подобрать кодовую длину и количество оборотов. Но эта операция займет слишком много времени. Вероятно, что он не захочет возиться с замком дольше пары минут.

Еще один вид самодельных замков, который достаточно часто используется для запирания гаражей, — это винтовой замок. Он запирает гаражные ворота при помощи винта, находящегося в трубке щеколды. Ключ к нему должен соответствовать шляпке болта. Проблема в том, что сам ключ очень габаритный, а подобрать его при помощи круглой латунной насадки очень легко.

Один умелец придумал сделать свободно вращающийся колпачок на винт. Он входит в сцепление с винтом лишь тогда, когда используется оригинальный ключ с Т-образными вырезами. Мастер делает такие винтовые замки с оригинальными ключами под заказ, зарабатывая на этом неплохие деньги. Самодельный электромеханический замок владельцы гаражей используют не столь часто. Хотя он надежнее всех описанных выше.

Принцип действия такого замка достаточно прост. Когда дверь, калитка или ворота закрываются, взводный ригель замка давит на пружину внутри него и язычок входит в паз двери — так называемую ответную часть замка. Это чисто механическое устройство. Электронная часть замка (в большинстве случаев это соленоид — катушка индуктивности) действует на ригель, замыкая или размыкая электрическую сеть.

Электромеханический замок обычно имеет электронный ключ в виде таблетки либо же управляется дистанционно с брелока. Чтобы сделать такой замок своими руками, используют обычный массивный сувальдный замок, из которого вынимают сувальды (пластины с фигурными вырезами под ключ), оставляя лишь ригели. К ним крепят направляющую пластину. В качестве электрического привода для такого замка используют приводы для автомобильных замков.

Изучаем классификацию

В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт. Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.

По конструкции затворные механизмы в гараж делятся на:

• врезные;
• навесные;
• накладные;

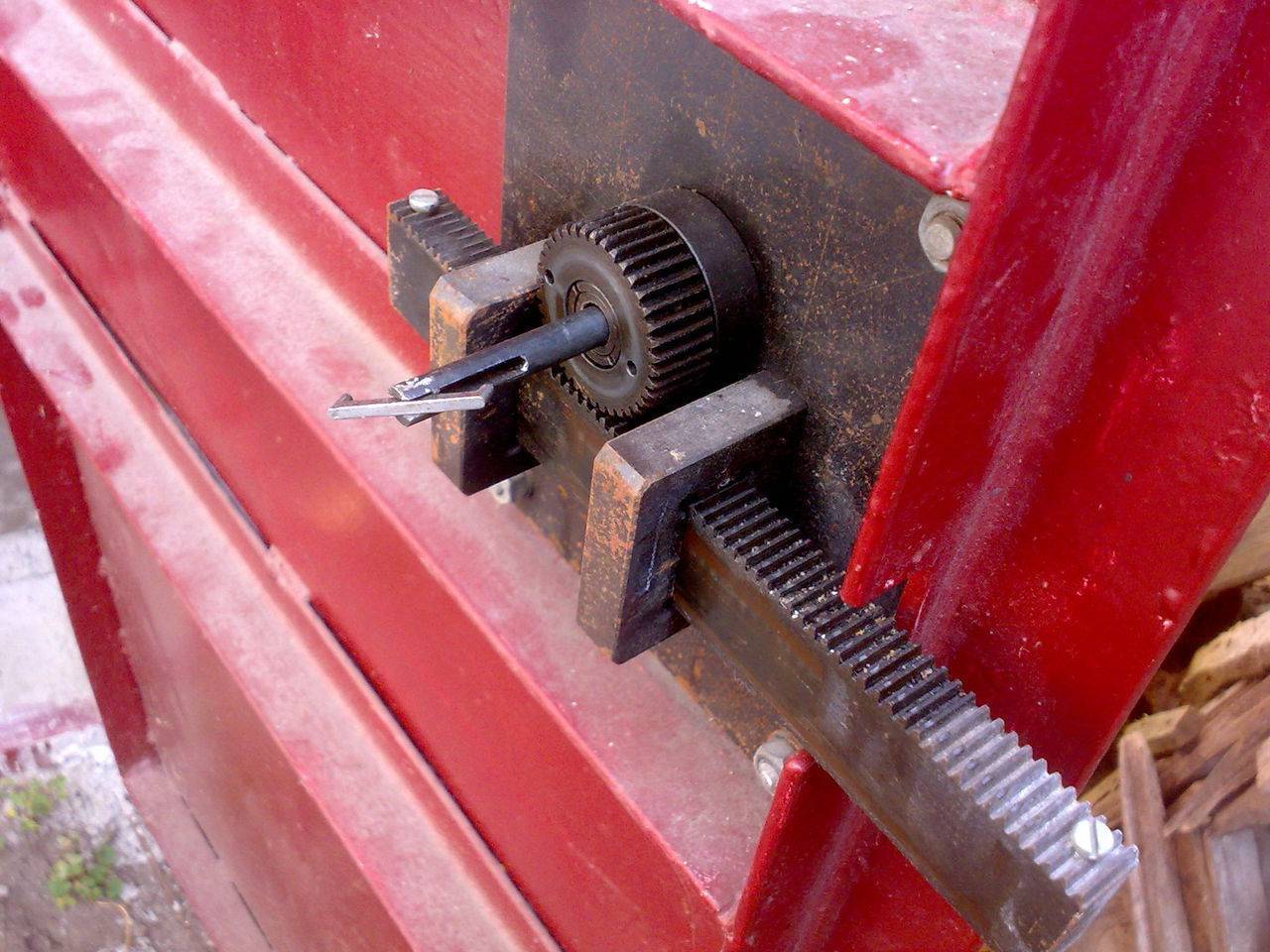

• реечными;
• вертушка;
• комбинированными.

Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.

Замки навесные

Навесной замок

Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.

Запоры врезные

Врезной замок

Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.

Вертушка

Запор вертушка

Гаражные замки – вертушки имеют простую конструкцию, но достаточно высокую степень защиты. Принцип работы такого запора заключается в том, что на дверях гаражного помещения, из дерева или метала, делаются проушины, в которые и опускаются торцы замка – вертушки. Сама задвижка на сквозном болте крепиться в центре ворот и приводится в действие проворачиванием от центра. Такой вид замка на гараж своими руками позволяет надежно защитить автомобиль от воров, поскольку наружных (видимых) частей его нет.

Запор винтовой

Запор винтовой

Главной положительной чертой винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недостижимым для воров. Составляющими частыми такой конструкции будут: ключ, винт, наружная скоба и скоба с внутренней резьбой. Сделать замок при наличии детального эскиза и оборудования (сварочного аппарата и токарного станка) не сложно.

«Падающая» модель

Падающий замок

Если же опыт слесарных работ у вас немалый, тогда попробуйте самому изготовить, так званный запор с « падающим ключом». Вам будут необходимы пластины из металла в количестве 3 штук. Две из них пойдут на изготовление скоб, а третья – на ригель (щеколду) с прорезями. Следующим шагом будет изготовление барабана в форме зубчатого колеса с отверстием для ключа. Ключ тоже имеет свою специфику. В нем делают специальные прорези для металлического стержня (штифта) с выступами, расположение которых повторяют отверстия на барабане.

Электромеханический вариант

Электромеханический замок

Этот вид запора – комбинированный, он соединяет в себе механический и электрозамок

Обратите внимание, что такие замки своими руками могут сделать мастера, имеющие опыт работы с электроникой и механикой. Если же вы не уверенны в своих силах, автолюбители предлагают использовать готовый механизм и подобрать к нему соответствующий электрический привод. Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом

Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом.

Рассмотрим изготовление каждого из типов засовов более подробно

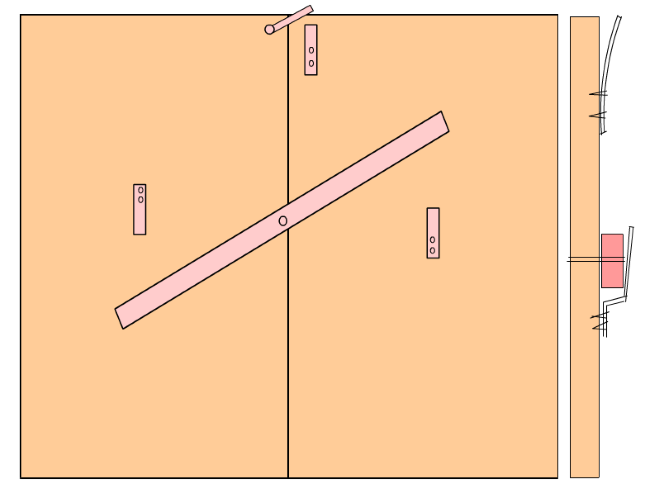

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.
