Факторы, которые влияют на выбор фундамента

Нормативные требования к фундаменту

Регулирующие СНиПы и ГОСТы:

• СНиП 2.02.01.83 (общие нормы к фундаментам капитальных сооружений);
• СНиП 3.03.01-87 (документ о несущих и ограждающих постройках);
• СНиП 3.02.01-87 (нормы и требования к возведению фундаментов).

Подытоживая изложенную в указанных СНиПах информацию, можно выделить следующие требования, которые предъявляет закон к фундаментным конструкциям:

• возникающие неравномерные деформации должны быть в границах допустимых величин;
• во избежание перерасхода средств следует по максимуму использовать прочностной потенциал грунтов;
• следует выбирать такой тип фундамента, который будет экономить материалы, трудозатраты и время при его сооружении;
• проектирование фундамента должно производиться системно: основание — фундамент — конструкция.

Какой фундамент выбрать для каркасного дома

Параметры выбора фундамента

Существует большое количество видов фундамента. Они различаются по трудоемкости, срокам монтажа, стоимости. Любой застройщик хочет сократить время строительства и затраты, но есть минимальные требования по прочности и надежности, которых следует придерживаться.

От чего зависит выбор типа фундамента

Архитектор при выборе фундамента для каркасного дома в обязательном порядке учитывает следующие условия:

• размеры дома и его конфигурацию;
• материал стен – так, бетон, газобетон или кирпич при подвижках легко трескаются;
• вес здания с мебелью и оборудованием, ветровые и снеговые нагрузки;
• динамические нагрузки – количество посетителей и их возможную деятельность (танцы, занятия спортом), работу механизмов и т. д.;
• рельеф участка;
• состав грунтов под фундаментом – это главный параметр.

Если остальные параметры можно вычислить на бумаге или найти в справочнике, то рельеф участка и состав грунтов определяются исключительно путем специальных инженерных геодезических и геологических исследований.

Рельеф отображается на топографическом плане местности. Для получения плана бригада геодезистов осуществляет топографическую съемку участка специальными приборами. На основании съемки строится цифровая модель рельефа. Туда же заносят данные о строениях и сооружениях на участке, растительности, наземных и подземных коммуникациях.

Состав грунтов определяется геологическими исследованиями. Геологи бурят одну или несколько скважин, в зависимости от площади здания. Глубина скважин зависит от этажности и предполагаемого веса строения, а также от самого грунта – геологи стараются дойти до твердых пород.

Особенности почвы под фундаментом

По плотности грунты можно разделить на следующие категории:

• скальный – самый надежный вариант, тут можно вообще обойтись без фундамента;
• гравийный, песчано-гравийный, песчаный без примеси глины – не сжимается, не вспучивается, грунтовые воды чаще всего расположены глубоко;
• глинистый – обычно насыщен влагой, поэтому при замерзании вспучивается;
• торф – строить на торфе опасно, он проседает, вспучивается и так далее.

Торф либо выбирают на всю глубину залегания, либо проходят сваями до твердых пород.

Очень важная характеристика почвы – глубина промерзания. Промерзание водонасыщеных грунтов ведет к их вспучиванию, поэтому глинистую почву, как правило, выбирают на глубину промерзания и замещают песчано-гравийной смесью. Водопроводные трубы также прокладывают ниже глубины промерзания.

Наличие грунтовых вод, их уровень и сезонность учитывают при возведении фундаментов глубокого залегания. При высоком уровне грунтовых вод подвалы не делают, поскольку любая гидроизоляция со временем дает течь.

Если же подвал жизненно необходим – закладывают глубокую дренажную систему вокруг фундамента. Если рельеф не позволяет воде уходить самотеком, устанавливают насосы для принудительной откачки воды. Кроме того, от уровня грунтовых вод напрямую зависит выбор системы локальной канализации.

3 этап – разметка под фундамент

Точная разметка является залогом правильной заливки фундаментной ленты и гарантирует соблюдение технологии строительства дома.

Как правильно разметить фундамент?

аналогичным образом формируется внутренний контур здания. Расстояние между бечевками равно ширине ленты фундамента;
на первый колышек наматывается бечевка, которая натягивается на второй колышек и далее по порядку. Таким образом образовывается внешний контур будущего строения;
определить оси здания. Ось – это центральная линия, от которой будет вестись дальнейшая разметка;
очистить часть участка, предназначенного для строительства, от мусора, посторонних предметов, деревьев, кустарников и т.п.;
удалить часть грунта. Мастера рекомендуют снять 100-150 мм. грунта, чтобы более точно наносить разметку. Отсутствие грунта исключает рост растений, которые, во-первых, могут мешать работе, а во-вторых, спровоцировать биологическую активность в подпольном пространстве. Кроме того, таким образом можно выровнять незначительные неровности участка. Пользователи обычно этот этап игнорируют, предпочитая наносить разметку непосредственно на плодородный слой почвы;
определить место нахождение углов. Углы обозначаются колышками или кусками арматуры

Важно установить их правильно, для чего используется отвес;
проверить величину углов. За исключением эркеров, углы дома обычно имеют угол в 90 градусов

Если углы правильные, то диагонали прямоугольников должны быть равными;
выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п.

Примечание. При использовании строительной техники допускается нанесение разметки песком. Однако работа требует внимательности, т.к. такую разметку легко искривить, затоптать и т.п.

Типы почвы, влияние грунтовых вод

Характеристика грунта – это один из самых главных факторов, влияющий на прочность фундамента. Типов почв совсем не много:

• Скальный грунт, состоящий из горных пород, – самое надежное основание для любого сооружения. Его преимуществами являются следующие факторы: отсутствие проседания под нагрузкой, возможность постройки дома прямо сверху, без углубления. Но есть один, довольно серьезный недостаток – промерзание на большую глубину, чем остальные почвы, что требует усиленной теплоизоляции коммуникаций и самого здания.
• Песчаная почва – название говорит само за себя. Песок является отличным материалом для фундамента, он хорошо уплотняется, не вспучивается в холодное время года. Но его главный недостаток – сыпучесть, стенки траншеи или котлована в таком грунте придется дополнительно укреплять.
• Глинистая почва, смесь песка и глины, подразделяющаяся, в свою очередь, на супесь, суглинок и глину, в зависимости от пропорции смеси. Траншеи и котлованы в таком грунте не требуют дополнительного укрепления, что значительно упрощает работы и снижает стоимость. Этот тип почвы подвержен вспучиванию зимой, это основной его недостаток.
• Напоследок стоит упомянуть о торфяном грунте. Никаких положительных для строительства характеристик он не имеет, служить основанием для зданий не может. Случается, что такой торфяной участок обнаруживается под частью будущего фундамента. В таком случае его удаляют и заменяют песком или устанавливаются винтовые сваи, проходящие сквозь торф.

Грунтовые воды являются очень серьезной помехой при возведении фундамента. Самым лучшим способом борьбы является дренаж и осушение участка

Типы фундаментов, используемых для каркасных домов

С ошибками мы разобрались, осталось выяснить какой фундамент для каркасного дома лучше подходит (различные виды фундамента для частного дома).

Свайный или столбчатый фундамент, заглубленный ниже линии промерзания грунта

Каркасные дома прекрасно стоят на заглубленных сваях и столбах, но только в том случае, если застройщик не пренебрег расчетами (опорно столбчатый фундамент своими руками).
На сваю в осенне — зимний период действуют две противоположные силы:

• часть нагрузки от надземной части строения – 500-700 кг;
• выталкивающая сила при пучении – 1,5-2 т.

В результате «неравной битвы» одна свая (или столб) может подняться выше прочих, освобождая тем самым от нагрузки близлежащие опоры. Их выдавит из грунта, грунт в скважине осыплется и не даст весной вернуться сваям на место.

Чтобы избежать выхода опорных элементов из грунта, им можно придать пирамидальную форму или устроить внизу подошву, по диаметру превосходящую основное тело сваи. Такие шаги повлекут за собой удорожание строительства и увеличение срока возведения дома. Но это единственно правильно решение при строительстве фундамента своими руками для каркасного дома на площадке с большим уклоном.

Еще один нюанс, который придется учитывать застройщику: свайный фундамент для каркасного дома нельзя оставлять ненагруженным.
Построить его за полгода до сборки надземной конструкции не получится – сваи за это время благополучно поднимутся под воздействием сил выталкивания.

Расчет столбчатого фундамента для каркасного дома, равно как и свайного, заключается в следующем:

• производится сбор нагрузок на все основание;
• полученный результат распределяется поровну между всеми опорами.

При этом необходимо соблюдать следующее правило: сваи и столбы устанавливаются под каждым углом строения и в точках пересечения стен. Шаг между опорными конструкциями не должен превышать двух метров. Исходя из этих требований, рассчитывается количество свай.

Глубину столбчатого фундамента для каркасного дома (или свайного) определяет расположение прочных слоев грунта, обладающих высокой несущей способностью.

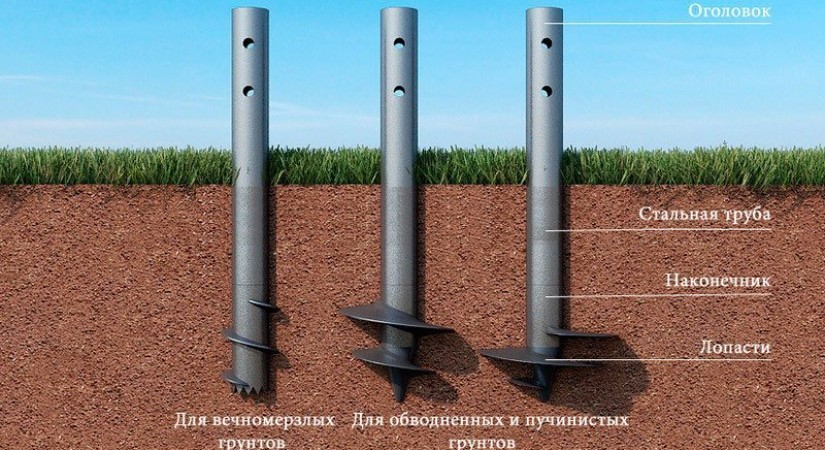

Свайно – винтовой фундамент

В последнее время наблюдается популяризация фундаментов под каркасные дома из винтовых свай (как сделать свайно — винтовой фундамент своими руками). Данная технология позволяет создать надежное основание за несколько дней. Земляные работы в том случае практически отсутствуют.
Винтовая свая состоит из двух основных составляющих (как сделать винтовые сваи своими руками):

• трубы, заостренной на конце;
• лопастей, выполняющих роль резьбы.

Последний элемент обеспечивает легкое вкручивание сваи в грунт, раздвигая и уплотняя при этом грунт. Он же противостоит выталкивающим силам, которые пытаются выдавить сваю наверх.

При сооружении свайно – винтового фундамента для каркасного дома своими руками не забудьте установить в каждую трубу арматурный каркас, а затем заполнить ее бетоном.

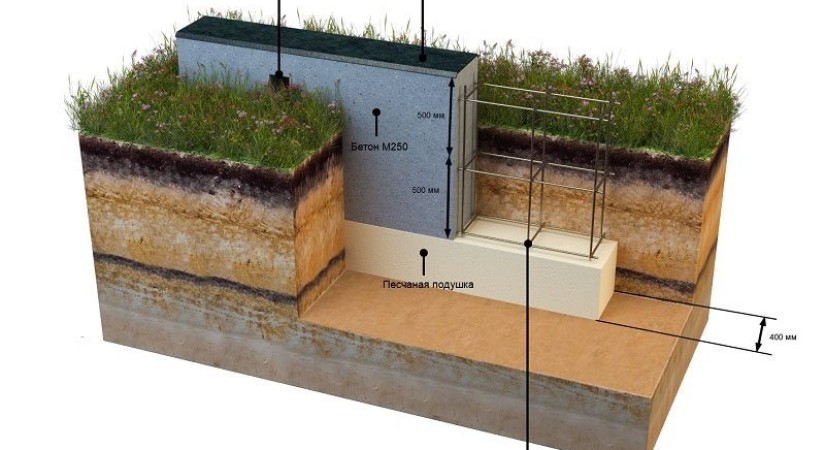

Монолитный мелкозаглубленный фундамент

Ленточный фундамент под каркасный дом, заложенный на 500-700 мм, хорошо зарекомендовал себя на ровных участках (устройство мелкозаглубленного ленточного фундамента). Если стройплощадка имеет значительный уклон, строение будет постепенно сползать вниз.

Монолитная конструкция воспринимает действие сил выталкивания равномерно по всему периметру. Коробка дома поднимается и опускается вместе с ней без угрозы отрыва от основания.

Ленточный фундамент глубокого заложения

Ленточный фундамент для каркасного дома, заложенный ниже границы промерзания грунта оправдан лишь в тех случаях, когда под зданием планируется соорудить подвал.
Данный вариант требует проведения земляных работ в больших объемах:

• выравнивания участка застройки;
• рытье траншеи глубиной около двух метров и пр.

Ширина ленточного фундамента для каркасного дома выбирается в соответствии со следующими факторами:

• уровня подземных вод;
• наличия или отсутствия тяжелой облицовки фасадов;
• этажности здания.

Для дома в один этаж под наружные стены обычно сооружают ленту шириной 250 мм, а под внутренние – 200 мм. Но если впоследствии планируется обложить здание кирпичом, ширина монолита возрастет до 315 мм.

А какой фундамент нужен для каркасного дома, если грунтовые воды подступают близко к поверхности земли? В таких условиях толщина ленты увеличивается двукратно: наружные стены должны опираться на 500-миллиметровый монолит, внутренние – на 400-миллиметровый.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

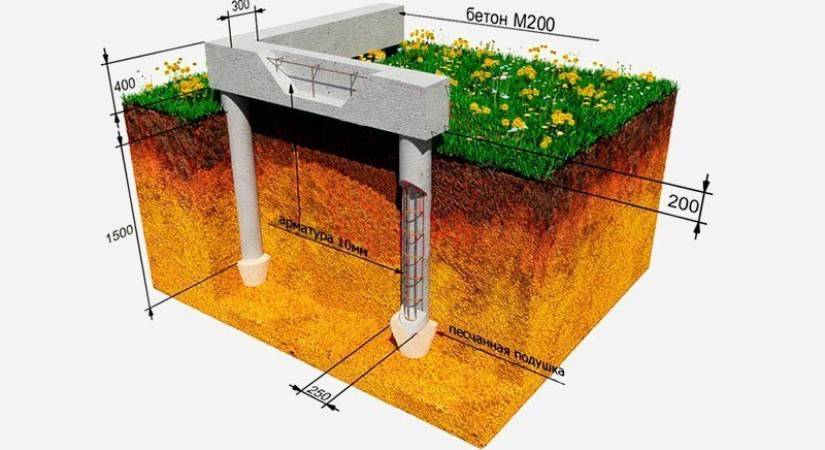

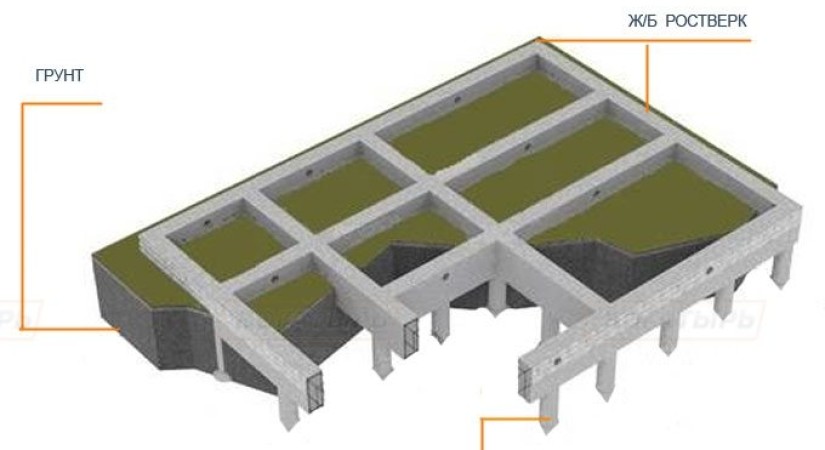

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

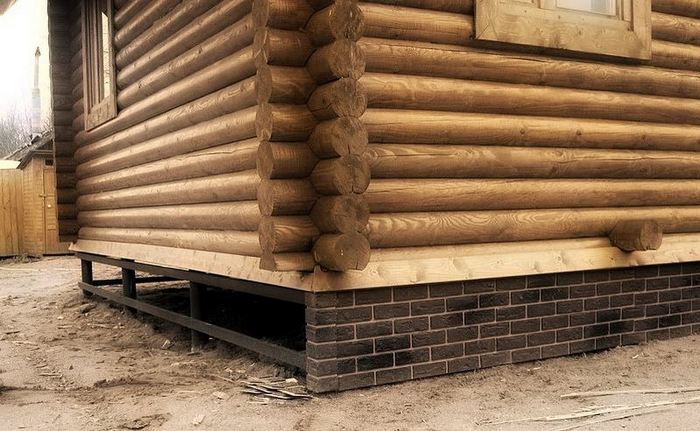

Роль и функция фундамента под брус

Какой тип фундамента лучше всего, определяется исходя из вида и веса постройки

Стоит отметить, что фундамент под деревянный дом выполняет функции, которые очень важны для устойчивости всего здания

Именно по этой причине очень важно. Чтоб устройство не утратило ни одну из своих способностей

Изучив информацию из видео и литературы, мы вывели основные рекомендации к выполнению установки своими руками.

Процесс монтажа основания, дело, требующее ответственности и большого количества физических сил. Работы очень сложно выполнять самому, поэтому лучше подыскать несколько помощников. Большинство людей обладают уверенностью, что фундамент можно делать исключительно из бетонного материала, но это не является достоверным убеждением. Существует огромное количество вариантов для устройства под здание.

На сегодняшний день существует большое количество видов фундамента и материалов. Так, монтировать столбчатый или ленточный тип основания можно выполнить из кирпича, плит, арболита и т.д. Какой тип лучше всего, определяется исходя из вида и веса постройки.

https://youtube.com/watch?v=19qpRFlZDq8

Работа с грунтом под ленточный фундамент

Как рассчитать работы по закладке фундамента?

Вот необходимые параметры, которые нужно знать, чтобы правильно рассчитать работы по закладке фундамента:

1. Тип грунта и уровень грунтовых вод на участке, просадочность почвы, рельеф местности.
2. Количество сезонных осадков.
3. Тип дома и его вес.
4. Планируется ли строительство подвала или других смежных построек.

Существует два способа определения глубины грунтовых вод: бурение скважин и с помощью колодца. Чем глубже промерзает почва зимой, тем глубже должен быть фундамент.

Минимальная глубина закладки фундамента под дом без подвала для песчаного грунта не менее 50 см, для глинистого – 70 см.

Имея на руках данные почвы и план строительства всего дома можно определиться с видом и глубиной закладки фундамента.

Как рассчитать работы по закладке фундамента?

Вот необходимые параметры, которые нужно знать, чтобы правильно рассчитать работы по закладке фундамента:

1. Тип грунта и уровень грунтовых вод на участке, просадочность почвы, рельеф местности.
2. Количество сезонных осадков.
3. Тип дома и его вес.
4. Планируется ли строительство подвала или других смежных построек.

Существует два способа определения глубины грунтовых вод: бурение скважин и с помощью колодца. Чем глубже промерзает почва зимой, тем глубже должен быть фундамент.

Имея на руках данные почвы и план строительства всего дома можно определиться с видом и глубиной закладки фундамента.

Расчет нагрузки фундаментов

Фундамент для деревянного дома своими руками требует выполнение и соблюдение определенных норм и правил. Первое, что нужно сделать – это правильно высчитать нагрузочную способность основания под дом. Данная величина нужна для определения толщины и вид постройки. Отталкиваясь от количества нагрузки, выделяют следующие типы оснований:

• Временные фундаменты – эта группа выделяется из фактора влияния климатических погодных условий. Некоторые районы характерны большим количеством выпадающего снега, к которому нужно быть готовым.
• Постоянные виды. Фундаменты для здания должны удерживать вес не только дома, но и всего количества мебели, поэтому показатели нагрузок нужно приплюсовать.

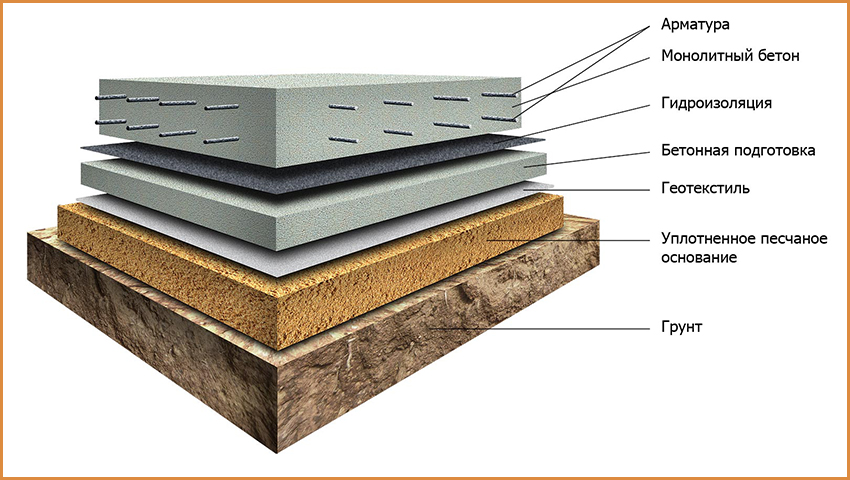

Плитный фундамент

Он представляет собой монолитную железобетонную плиту. Хорош для тех случаев, когда почва приусадебного участка оставляет желать лучшего. Есть и другое название для такого основания – «плавающий» фундамент. Почему его так называют?

При замерзании зимой и оттаивании весной почва меняет свою плотность, при этом поднимается и опускается. При этом плита поднимается и опускается вместе с ней. Она способна снижать нагрузку за счет своего строения.

Для строительства понадобится раствор бетона и армирующая сетка. Минус такого типа основания состоит в том, что оно может быть низковато для жилого строения.

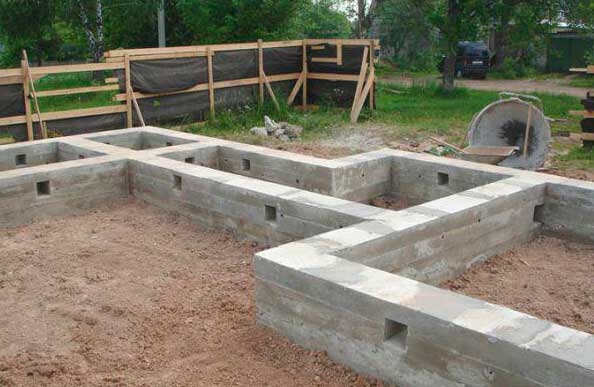

Этапы строительства ленточного фундамента

Этапы заливки ленточного фундамента для жилых домов имеют строгую последовательность:

1. В подготовленную траншею засыпают песок (20 см), который тщательно утрамбовывают. На утрамбованный песок насыпают слой гравия или щебня (15 см).
2. Затем делается подготовка, для которой достаточно слоя бетона в 10 см. Для этой работы можно взять «тощий бетон» и использовать профилированную мембрану. Готовую подошву обязательно подвергают гидроизоляции.
3. На следующем этапе делается опалубка и проводится армирование по всей площади фундаментной основы. Рассчитав необходимое количество арматуры, ее следует уложить, выполняя как поперечное, так и продольное армирование с помощью стержней арматуры и вязальной проволоки. После этого делаются необходимые технологические отверстия.
4. После уже проделанных работ проводится поэтапная заливка бетонным раствором: под уровнем грунта и над ним, в соответствии с заранее подготовленным планом-схемой.
5. Опалубку после застывания бетона снимают и проводят гидроизоляционные работы.

В раствор бетона, предназначенный для заливки ленточного фундамента, часто добавляются специальные компоненты:

• стеклопластиковая арматура;
• морозостойкие пластификаторы.

Задумываясь о том, как залить ленточный фундамент собственными силами, не прибегая к помощи бригады специалистов, необходимо точно определиться со своими физическими возможностями. Прекрасным решением в такой работе может стать привлечение к процессу родственников и друзей. Возведение ленточного бетонного фундамента своими руками не требует от застройщика наличия опыта, специальной техники и особых знаний. Поэтому итогом такой работы становится качественный результат и существенная экономия денежных средств.

Типы фундаментов

Строительство фундамента своими руками предполагает использование нескольких технологий:

Столбчатые опоры отличаются невысокой несущей способностью. Возможно устройство монолитных столбов или их сборка компактных бетонных блоков. Оба варианта прекрасно подходят для выполнения работ своими руками.

Свайный фундамент для дома бывает трех типов:

• забивной (не рекомендуется для частных строений из-за необходимости привлечения техники);
• буронабивной (подойдет при строительстве кирпичного или бетонного дома);
• винтовой (идеален для легких деревянных зданий).

Сваи позволяют сократить объем земляных работ. Нет необходимости откапывать траншеи или котлован, вывозить большое количество грунта за пределы участка. Благодаря этому качеству устройство такого типа фундамента — очень экономичный выбор. Основным недостатком станет невозможность оборудования подвала или подполья для инженерных коммуникаций. Цоколь строения в этом случае закрывают декоративными материалами.

Еще одно преимущество свай — возможность применения на заболоченном участке. Даже если уровень грунтовых вод расположен близко к поверхности земли, опоры обеспечивают необходимую несущую способность.

Следующий вариант — лента. Ее можно выполнить монолитной или из блоков. Второй вариант рационально использовать для массового строительства. Ленточный фундамент бывает:

• заглубленным (для зданий с подвалом, кирпичных и бетонных сооружений);
• мелкозаглубленным (для деревянных и каркасных домов);
• незаглубленным (технология заливки фундамента под небольшие постройки на прочном основании).

Перед тем как делать ленту, стоит проверить уровень грунтовых вод и соблюдение правила, по которому подошва не может быть ближе чем на 50 см к горизонту подземных вод. В противном случае существует большая вероятность подтопления подвала, снижения несущей способности основания и разрушения материалов опорной части здания.

Заключение

Создание ленточного фундамента — задача не столько сложная, сколько требующая полного понимания смысла всех этапов и качественного выполнения необходимых действий.

Для неподготовленного человека, не имеющего опыта, рекомендуется не отходить от технологии и в точности соблюдать требования СНиП.

Это поможет построить прочный и качественный мелкозаглубленный ленточный фундамент.

Источник https://domsdelat.ru/fundament/pravila-zakladki-fundamenta.html

Источник https://expert-dacha.pro/stroitelstvo/fundament/lentochnyj-f/montazh-lf.html

Источник

Источник
