Вытяжка для мангала в беседке из металла своими руками

Возможные альтернативы

Не нарушая закон, приготовить шашлык на балконе можно, используя два источника тепла – электричество и газ. Причем крайне желательно приобрести устройства, изготовленные солидными производителями

Они уделяют большое внимание безопасности, поэтому риск возгорания ничтожно мал. Но даже эти устройства нельзя оставлять без присмотра

Электрогриль

Электрический заменитель классического мангала может быть:

  • горизонтальным;
  • вертикальным.

Горизонтальные модели больше похожи на обычные мангалы. Даже шампуры с мясом в них приходится вращать вручную. Вертикальные устройства имеет вид вытянутого цилиндра. Кроме нагревательных элементов, они имеют и приводы для вращения шампуров.

Электрический гриль для балкона – наиболее безопасный вариант. А поскольку не существует запретов его применения даже в закрытых помещениях, то никто к вам претензий предъявить не сможет.

Стационарные приспособления

Стационарный мангал – массивное сооружение, оборудованное:

  • вентиляционными отверстиями;
  • крышкой;
  • пылесборником;
  • решеткой для гриля и пр.

Вид у такой печки внушительный и престижный. Но устройство стационарного мангала на балконе практически полностью лишит его свободного пространства.

Переносные устройства

Мобильные конструкции для балконов изготавливают кустарным способом. Они представляют собой небольшие сборно-разборные ящички. Многие модели оснащают крючками для подвешивания на балконный парапет.

Конструктивные особенности переносных мангалов заключаются в следующем: их можно быстро разобрать и убрать подальше от любопытных глаз. Но по закону пользоваться им на балконе все равно нельзя: даже в самом маленьком ящичке будет находиться открытый огонь – явный источник опасности.

Газовый гриль

Данное устройство состоит из:

  1. Металлической решетки, играющей роль кулинарной поверхности.
  2. Горелок.
  3. Регулятора, шлангов.

Все узлы устройства заключены в корпус. Конструкция накрывается крышкой, способствующей сохранению тепла внутри гриля.

На балконе подводить стационарную газовую трубу нецелесообразно, да и разрешение на это никто не даст. Остается один вариант – газовый баллон. Его подключают к регуляторам на подаче газа при помощи шлангов.

Аэрогриль

Кухонный агрегат, имеющий вид прозрачной кастрюли с крышкой, оборудован нагревательным элементом и вентилятором. Крышка имеет большое количество отверстий. Через них воздушные массы попадает внутрь аэрогриля. Воздух, поднимающийся после нагревания вверх, прогревает продукты. Равномерность приготовления блюда обеспечивает вентилятор.

Составные части


Площадь вытяжки зависит от площади нижней части мангала

Конструкция вытяжки достаточно проста, однако есть немало требований, которые следует точно соблюдать.

  • Зонтик – или купол. Его площадь должна быть на 30% больше площади нижней части мангала. Форма при этом может быть разной: более высокий купол имеет меньшее сечение, а более широкий или плоский – большее.
  • Если устанавливается вытяжка, дымоход должен соответствовать дополнительному приспособлению. Дымоотводная труба должна иметь сужение и изгиб, иначе хорошей тяги не добиться. Важна высота: от земли до верхней точки дымохода должно быть не менее 2,8 м, а лучше еще больше. Сечение дымоотводной трубы определяется площадью печи.
  • Поскольку готовят на мангале чаще всего мясо, необходимо установить жироуловитель. Он имеет вид рамки со съемной емкостью. Рамка улавливает брызги и накапливает их, не позволяя жиру сгорать в дымоходе или на куполе. Последнее снижает функциональность устройств.
  • Рекомендуется устанавливать на мангалах большой мощности дымоотсос. Это маломощный вентилятор, которой увеличивает естественную тягу и лучше удаляет запахи.
  • Вместо вентилятора иногда ставят дефлектор. Это механическое устройство, которое выполняет такую же функцию за счет своей формы. Однако по сравнению с вентилятором его эффективность зависит от погодных условий: чем сильнее ветер, тем лучше она работает.
  • Дымоходная труба оснащается искрогасителем – это обязательное требование для печи, расположенной близко или внутри дома. При сильной тяге с воздухом поднимаются вверх горящие частички, если их не останавливает колпак. Икры могут разноситься довольно далеко и создают угрозу пожара. Искроуловитель делают в виде воронки из жаростойкой стали.

Пару слов о складных мангалах

Складной мангал представляет собой облегченную жаровню, которую можно легко перемещать и устанавливать в нужном месте, в том числе и в беседке. Лучшим материалом для его изготовления считается нержавеющая сталь, оптимальная толщина стенок — два миллиметра.

Более тонкие листы будут быстро прогорать, толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни проделываются сквозные отверстия. Через них угли могут выпасть на пол беседки и воспламенить его

Кроме того, складной мангал легко опрокидывается, так что пользоваться им нужно очень осторожно

Преимущества

Тем не менее, складной мангал имеет определенные преимущества. К ним относятся:

  • маленький вес, облегчающий транспортировку;
  • в разобранном виде мангал легко укладывается в багажник автомобиля;
  • небольшая стоимость.

Большим плюсом складного мангала является возможность его использования без обустройства вытяжки.

Небольшая по размерам жаровня не образует много дыма в процессе приготовления мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стенок. В закрытых беседках его нужно оборудовать вытяжкой.

Какие задачи решает вытяжка

Удаление дыма — основная, но далеко не единственная функция вытяжки.

Создание подобных систем позволяет решить массу дополнительных и важных вопросов:

  • отсутствие копоти, быстро превращающей внутренний интерьер в нечто грязное и унылое;
  • воздействие ветра на пламя или тлеющие угли заметно снижается;
  • внешний вид мангала становится завершенным, солидным.

В процессе сжигания топлива (это начальный этап, когда из бревнышек надо сделать угли) огонь может быть достаточно сильным и опасным. Если над мангалом установлена вытяжка, пламя устремляется в нее и перестает угрожать окружающим легковоспламенимым предметам.

Кроме этого, вытяжка способствует выводу копоти, которая может образовать на потолке беседки довольно толстый слой. Мало приятного, когда в процессе приготовления или приема пищи сверху начинает сыпаться черные частицы нагара.

Конструкция и принцип действия металлической

С конструкционной точки зрения, металлическая вытяжка представляет собой вытяжной зонт — воронку, сходящуюся в металлическую дымовую трубу. Горячий дым от мангала поднимается вверх и попадает в трубу, откуда выходит наружу.

При этом, весь процесс происходит на принципе естественной тяги — горячая зона над мангалом образует область высокого давления, а вокруг выходного отверстия трубы образуется зона низкого давления. Они стремятся выровняться, вследствие чего горячий воздух и дымовые газы организованно выводятся наружу.

Однако, проблемы с вытяжкой возникают крайне редко. Как правило, такие устройства работают стабильно и безотказно. Если учесть, что они не нуждаются в подключении к сети электропитания, предпочтение вытяжных систем на естественной тяге становится очевидным.

Существуют разные варианты конструкции вытяжек, обусловленные размещением мангала:

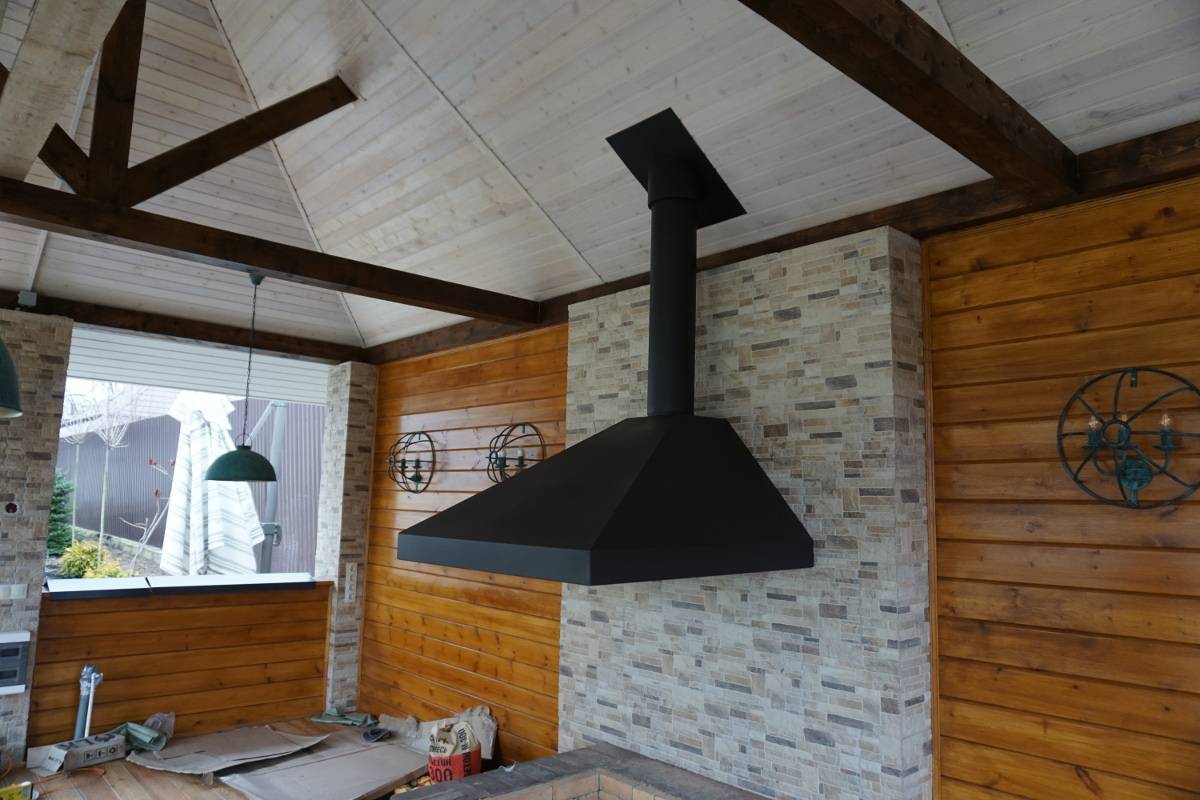

Пристенная

Ее закрепляют на внешней стене, к которой приставлен мангал. С точки зрения эффективности, удачнее пристенная вытяжка. Ее можно сделать с боковыми стенками, что позволяет увеличить тягу и сделать отведение дыма более интенсивным. Однако, островные встречаются гораздо чаще, так как мангал в центре беседки удобнее для владельца и его гостей. Он позволяет разместить людей вокруг жаровни, что обеспечивает наиболее рациональное использование помещения.

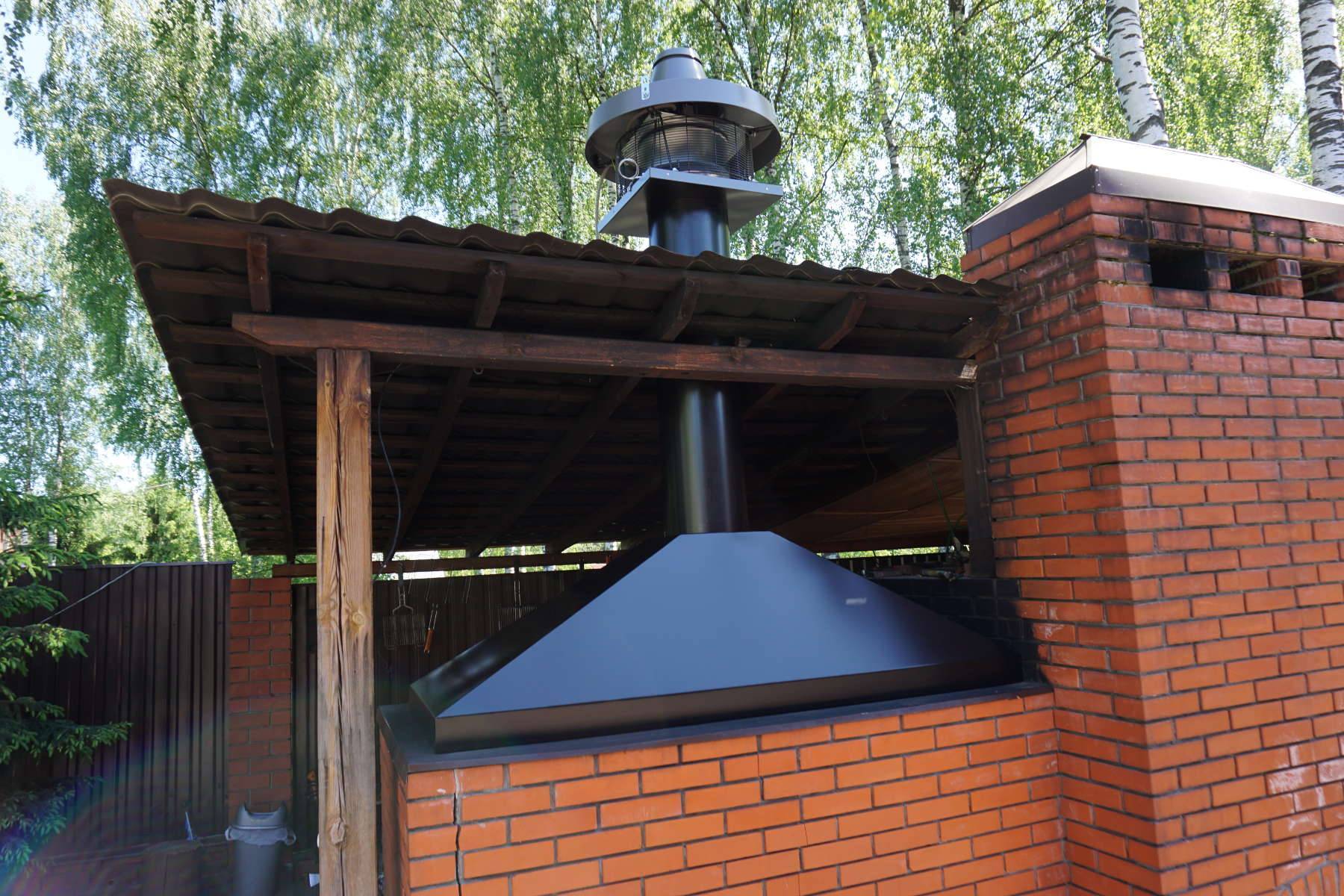

Островная

Это вытяжка, установленная над мангалом в центре беседки. Островная вытяжка удобна в монтаже тем, что ее можно не просто закрепить на участке прохода сквозь кровлю, но и дополнительно подвесить ее на цепях или тросиках. Если их правильно натянуть, положение вытяжки будет надежно зафиксировано относительно мангала и потолочной конструкции.

Как правило, вытяжка конструкционно делится на две части:

  • внутренняя. Это вытяжной зонт и участок трубы, идущий до точки входа в потолочную конструкцию;
  • внешняя. Это дымоход, поднимающийся вертикально вверх надо коньком (не менее 50 см), оснащенный дефлектором (искрогасителем).

В зависимости от конструкции беседки, конфигурация дымохода может быть разного типа. Например, есть конструкции, лишенные узла прохода сквозь кровлю.

Обычно, они представляют собой колен с выходом за пределы крыши и подъемом вверх. Такие дымоходы делают из сэндвич-труб, что делает их максимально безопасными в пожарном отношении.

Самой популярной конструкцией (из-за простоты) является вертикальная труба с зонтом в нижней части, узлом прохода сквозь кровлю и дефлектором сверху. Единственным сложным элементом здесь является узел прохода, который лучше всего приобрести в магазине в готовом виде. Он обеспечивает полностью безопасное прохождение горячей трубы через деревянные конструкции.

Особенности монтажа и эксплуатации

Установить вытяжную технику этого типа относительно несложно, но неопытным мастерам все же лучше поручить выполнение этих операций профессионалам. Если же принято решение осуществить монтаж самостоятельно, то начать следует с подробного изучения инструкции изготовителя.

Вытяжные зонты обычно изготавливают из прочной алюминиевой стали пищевых марок. Для промышленных предприятий такие конструкции часто создаются по индивидуальному заказу

После этого нужно исследовать место монтажа, провести необходимые измерения, подготовить инструменты, крепеж, материалы и т.п. Важный момент – правильное расстояние от варочной поверхности. Оно должно быть не менее 60 см для электроплит и 70 см – для газовых приборов, но не более 85 см.

Если зонт нужно повесить выше, то следует выбрать более производительное устройство, чтобы компенсировать разницу по высоте. Для монтажа зонта вентиляционного вытяжного понадобятся инструменты, которые обычно есть в арсенале любого опытного мастера: рулетка и строительный уровень для выполнения разметки шуруповерт, дрель, молоток и т.п.

В зависимости от типа прибора нужно будет либо просто подвесить его над плитой, либо соединить воздуховодом с вентиляционным каналом. В качестве воздуховода используют либо металлический гофрированный рукав, либо жесткие пластиковые конструкции.

Гофру можно сгибать подходящим образом, а для выполнения колена из пластика следует использовать специальные переходники, обеспечивающие герметичное соединение отдельных участков воздуховода.

Если шнур электропитания недостаточно длинный, нужно установить дополнительную розетку вблизи устройства. Нужно убедиться, что электроприбор имеет необходимое заземление.

Правильная установка вентиляционного зонта – это только половина дела. Чтобы устройство работало эффективно, необходимо организовать его работу. Подробные сведения по таким вопросам содержатся в инструкции по эксплуатации, которой снабжен каждый прибор.

Огромное значение имеет регулярная очистка внутренних фильтров. Например, алюминиевые решетки следует мыть с помощью специальных моющих средств. Неплохой результат дает и использование средств, которые найдутся на любой кухне: уксусная кислота, на треть разведенная водой, насыщенный раствор обычного хозяйственного мыла или пастообразная смесь воды с пищевой содой.

Алюминиевые решетчатые жироуловители вытяжных зонтов следует регулярно очищать от накопившихся на них загрязнений, чтобы устройство работало корректно и эффективно

Эти рецепты пригодятся тем, кто страдает непереносимостью химических средств. Решетки следует отчищать от накоплений жира и грязи не реже, чем раз в три месяца.

Замена угольных фильтров обычно выполняется в следующем порядке:

  • отключение прибора от электропитания;
  • демонтаж алюминиевых решеток;
  • извлечение использованного фильтра;
  • установка нового фильтрующего элемента;
  • установка алюминиевых решеток;
  • подключение и проверка работы прибора.

В момент установки нового фильтра должен прозвучать характерный щелчок. Если после замены фильтра в работе вытяжного зонта появились необычные звуки или он стал более шумно работать, возможно, фильтр установлен неправильно, работу следует переделать.

Если очистка и замена фильтров вентиляционного зонта не проводится своевременно, качество работы прибора может существенно ухудшиться.

Угольные фильтры необходимы в вытяжных зонтах с циркуляцией, они осуществляют тонкую очистку воздуха и нуждаются в регулярной замене

Съемные фильтры и стаканы для сбора жира в моделях зонтов, которые используются на предприятиях общественного питания, в соответствии с инструкцией следует очищать ежедневно. Необходимо также постоянно проводить очистку наружной поверхности корпуса вытяжного устройства. Некоторые элементы рекомендуется снимать и замачивать в специальных очистительных растворах.

По окончании очистки их тщательно ополаскивают. Еще один элемент, нуждающийся в периодической очистке – воздуховод. Нужно снимать соединительные элементы и удалять отложения с внутренней поверхности конструкции.

Гофрированные элементы чаще нуждаются в такой очистке, чем гладкие пластиковые каналы. Некоторые промышленные модели кухонных зонтов снабжены встроенной системой очистки, но в быту такие дорогое агрегаты обычно не используются.

Советы профессионалов

При выборе и изготовлении вытяжных зонтов могут возникать разные вопросы и сложности.

Специалисты советуют обращать внимание на следующие тонкости:

  1. Если дым рассеивается по сторонам при имеющемся зонте, его площадь слишком мала. Исправить без демонтажа можно встраиванием вентилятора.
  2. Дымление также может свидетельствовать о слишком большом или малом сечении трубы выхода. Дымоход должен быть около 26 см по каждой стороне в квадратном разрезе и 15-20 см в круглом.
  3. В идеальном варианте дымоход должен иметь задвижку, на задней стенке нужен изгиб. Такая конструкция улучшит аэродинамику и облегчит тягу.
  4. Внутри беседок и прочих крытых помещений оптимально выбрать размещение зонта на цепях. Труба смещается к середине кровли крыши.
  5. Гладкая поверхность зонта обеспечивает более простой уход.
  6. Металлические зонты необходимо регулярно обслуживать и заменять раз в несколько лет. От обильной эксплуатации сажа с ржавчиной неминуемо копится, рано или поздно начинает падать на блюда.
  7. Металлические зонты нужно тщательно отмыть от заводской смазки перед первым применением. В процессе нагрева она может капать на пищу, что является опасным для здоровья.

Крайне настоятельно рекомендуется заранее начертить проект площадки с мангалом, определиться с точным местонахождением зонта, подобрать оптимальное крепление под погодные условия. Чем ветренее местность, тем прочнее нужны опоры и меньше отверстий в окружении.

Таким образом, вытяжной зонт над жаровней способен значительно облегчить ее эксплуатацию и повысить качество отдыха. Правила выбора не отличаются повышенной сложностью. При заблаговременном учете особенностей места расположения монтаж не вызовет проблем.

Варианты конструкций

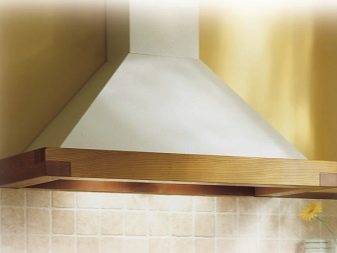

Вытяжка представляет собой купол

Дымоход для мангала и вытяжка из металла – не одно и то же. Дымоход выводит отработанный газ. При хорошей тяге этого обычно достаточно. Однако дымоходный канал не предупреждает распространение запахов, брызг жира, частиц золы. Это делает вытяжка.

Конструкция представляет собой купол в виде параллелепипеда или срезанной пирамиды. Нередко он составляет с мангалом или печью общее дизайнерское решение. Различают 2 вида конструкции.

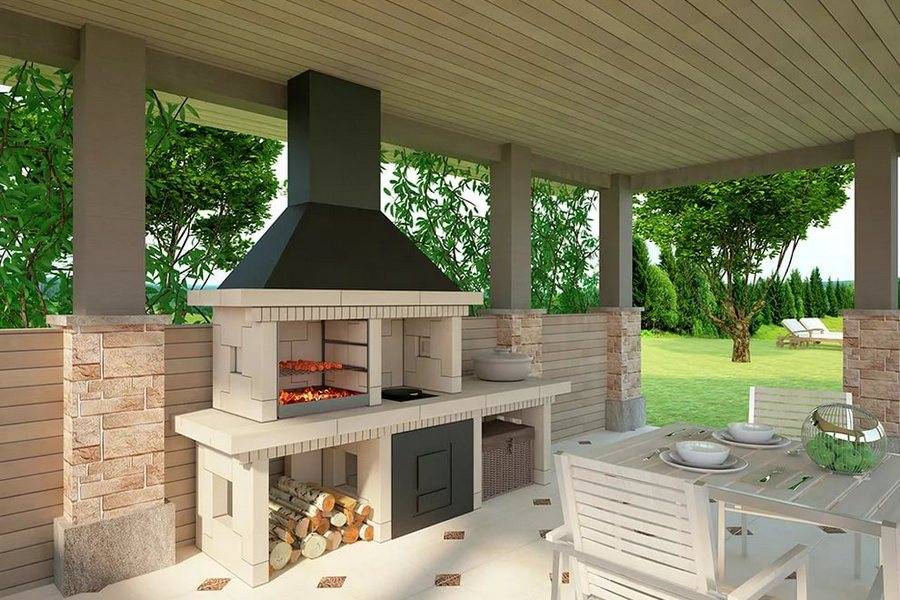

Металлическая вытяжка


Металлическая вытяжка универсальна для любых конструкций

Выполняется из жаропрочной стали или меди. Эти сплавы долговечнее и устойчивы к высоким температурам. Купол размещают достаточно низко над очагом. Он улавливает продукты горения – твердые, жидкие, газообразные, и направляет их в дымоход. Вытяжной зонд не контактирует с коммуникациями.

Купол для мангала в беседку из металлических сплавов обладает множеством плюсов:

  • универсален и комбинируется с печами и барбекю любого вида и типа;
  • прост в монтаже;
  • не требует сложного обслуживания;
  • может оборудоваться дополнительными устройствами: вентилятором, фильтрами;
  • привлекателен.

Недостаток: металл сильно нагревается, поэтому есть некоторая опасность ожога.

Кирпичная конструкция


Купол кирпичной вытяжки соединяют с дымоходом в одно целое

Купол соединяется с дымоходом в 1 целое. Собственно колпак выкладывают камнем, он имеет вид пирамиды. Он закрывает большую часть очагового проема. Благодаря тяге продукты сгорания выводятся в дымоотводный канал.

Преимущества следующие:

  • кирпичный купол совмещает функции жаровни и вытяжки;
  • легко ремонтируется;
  • имеет солидный внешний вид;
  • безопасен – камень не нагревается так сильно, как металл.

Недостатки:

  • вентиляционная конструкция громоздкая;
  • чтобы выложить кирпичом купол, нужен опыт;
  • более высокая стоимость.

Для кирпичной вытяжки нужен огнеупорный кирпич и глиняный раствор.

Пошаговое изготовление

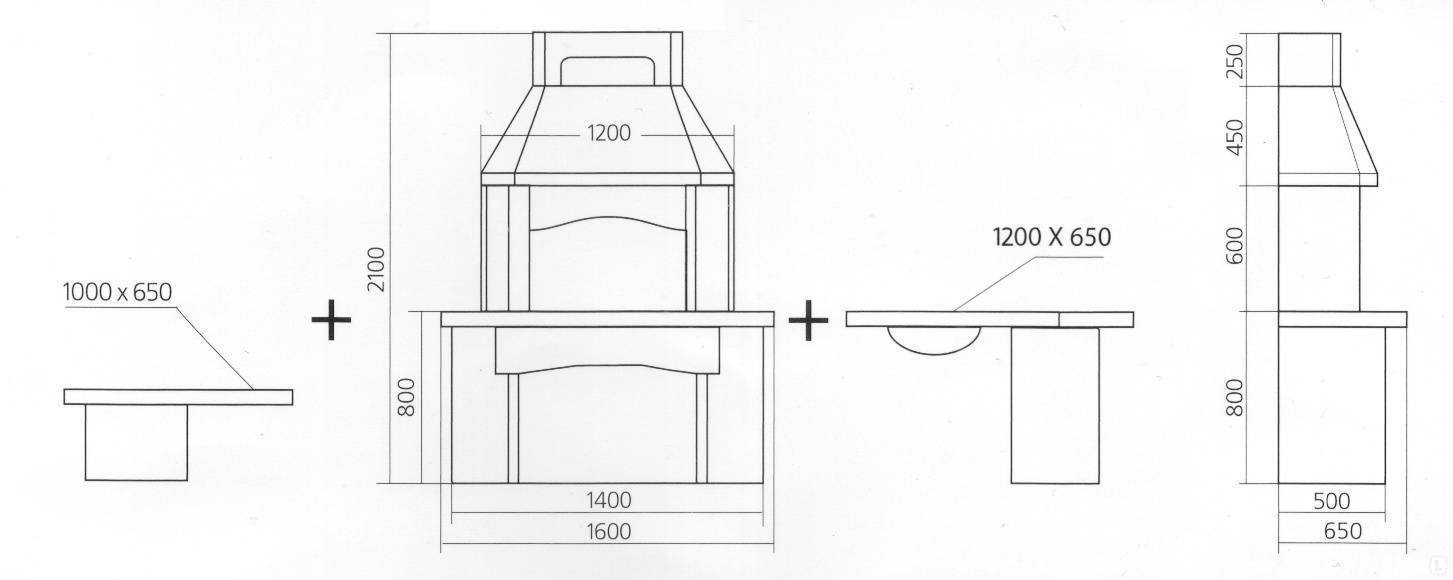

Чертеж металлической вытяжки

Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

  1. Разрабатывают чертеж.
  2. Очищают уголки от смазки, нарезают по размерам.
  3. Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
  4. Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
  5. Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
  6. Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
  7. После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
  8. На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
  9. В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
  10. Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
  11. Готовое изделие окрашивают термостойкой краской.

Кирпичная вытяжка

Кирпичные мангалы становятся все более популярны. У них свои достоинства. Это монументальное, долговечное сооружение. При правильном устройстве и умении мастера – такой мангал будет радовать, и украшать территорию долгие годы.

Плюсы кирпичной вытяжки:

  • Долговечность;
  • Малый нагрев кирпичной поверхности;
  • Эстетичный вид, с помощью кирпичного мангала с вытяжкой можно создать практичную архитектурную миниатюру на вашем участке;
  • Объединяет функции жаровни и вытяжки.

Изготовление кирпичной вытяжки

При желании и хорошем опыте в строительстве, можно построить мангал с вытяжкой из кирпича собственноручно. Для этого понадобятся:

  • Кирпич;
  • Смесь для укладки кирпича, либо раствор из глины и песка, в соотношении 7 частей глины к 3 частям песка;
  • Металлические уголки, для упрощения монтажа вытяжки;
  • Инструменты для кладки, для резки и сварки металлических уголков.

Важно: для возведения вытяжки и мангальной чаши, используйте только огнеупорные кирпич (шамотный) и смеси. Иначе, под воздействием высоких температур вся конструкция разрушится. Вместо жаростойкой смеси допустимо применение раствора из глины и песка

Вместо жаростойкой смеси допустимо применение раствора из глины и песка.

Последовательность монтажа:

  1. Разметьте положение вытяжки, не забывая, что она должна быть больше по габаритам и объему самого мангала;
  2. Сначала выкладываются опорные стенки, на которых будет лежать дымосборник. Задняя и две боковых;
  3. На кирпичные опоры устанавливается металлический каркас из уголков. По аналогии с металлической вытяжкой, он также имеет форму усеченной пирамиды. В первую очередь, сваривается нижняя часть, затем верхняя зауженная часть каркаса, и они соединяются уголками, также при помощи сварки. Для удобства кладки, можно собрать из уголков каркас дымохода, приварив его к каркасу вытяжки;
  4. Готовый каркас обкладывается кирпичом. Первый ряд выставляется кирпичом перпендикулярно задней опорной стенке, второй и последующие – параллельно, со смещением 17 мм, создавая необходимую пирамидальность;
  5. Выкладка дымохода выполняется по каркасу или без него, при соблюдении минимального внутреннего диаметра 120 мм;
  6. Установить зонт-заглушку, защищающую от осадков.

Выбор материалов

Вытяжку из металла рекомендуется крепить строго по центру, чтобы она нависала над оборудованием. Труба закрывается козырьком, для предохранения от попадания влаги. Материал обычно используется – медь или нержавеющая сталь, которые лучше всего противостоят коррозии. Такие материалы могут эксплуатироваться в течение длительного периода времени.

Для вытяжки также применяют красный или шамотный кирпич, который имеет не менее хорошие технические показатели. Раствор, используемый для кладки, делается в пропорциях 1: 3, где 1 – это цемент марки не ниже 400, и 3 доли – это сеяный песок.

Рекомендуем: Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Комплектующие

Комплектующие для создания вытяжки для большого мангала требуются такие:

  • труба;
  • искрогаситель;
  • жироуловитель;
  • вентилятор с мотором.

Все компоненты собираются из разных источников. Мангальный вентилятор можно приобрести в магазине, искрогаситель и жироуловитель несложно изготовить из металлического листа. Самый важный элемент – труба, которая должна соответствовать рабочей мощности устройства. Если сечение будет слишком маленьким, то продукты горения будут попадать в помещение, что крайне нежелательно. Перед созданием вытяжки требуется сделать подробный чертеж и провести тщательные расчеты.

Построение чертежей

Правильно составленный чертеж – это гарантия безупречной работы устройства в течение многих лет

Сечение трубы и вес мангала, – это главные параметры, которые необходимо принять во внимание во время проработки плана-схемы. Начинать построение чертежа следует с эскиза и нанесения базовых размеров мангала

Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку. Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода.

Инструкции по сборке

  • Сначала собирается купол. Затем собирается и закрепляется труба.
  • После окончания сварочных работ швы обрабатываются болгаркой. Готовая поверхность покрывается противопожарным антикоррозийным праймером.
  • Затем следует разметить металл, который пойдет на обшивку вытяжного зонта. На углу верстака загибаются листы. Металл крепится на базу с помощью клепок и болтов;
  • В купол по диагонали рекомендуется поместить металлическую пластину (размер 98 х 35 см), которая будет способствовать улучшению тяги. Отступ от кромки следует делать порядка 1,5 см, за эти края пластина будет крепиться.
  • База монтируется на мангале с помощью анкеров или специальных саморезов. После устанавливается купол и закрепляется труба при помощи заклепок.

Под нее потребуется массивное прочное основание, чтобы не возникло в период эксплуатации деформации или перекосов. Вытяжные зонты из кирпича создаются по простому принципу: варится каркас из металла, который обкладывается огнеупорным материалом.

Нередко вытяжка может быть декорирована диким камнем. Металлический зонт может быть обшит также деревянными панелями; между панелями и металлом должна присутствовать термическая прокладка.

Создание кирпичной версии

Для выполнения этой работы нужны определённые навыки и знания. Кирпичные вытяжки обычно создают для стационарных мангалов или барбекю, которые также выполнены из кирпича.

Как сделать правильно? Начнем с камня. Подходящий вид кирпича – шамотный, стойкий к огню. Рабочий состав образуют глина и песок. Глина замачивается на двое суток. Максимальная доза песка в составе – 30%.

Материалы и инструменты

  • для проверки ровности кладки: верёвка, отвес, уровень,
  • для нанесения состава: мастерок,
  • ёмкость, в которой будет замешиваться состав.

Для основы кирпичной версии обязательно применяется рама. На неё и последует выстраивание кладки. Она обрабатывается огнестойкой краской. Она приваривается к арматуре мангала.


Пример кирпичного мангала и вытяжки

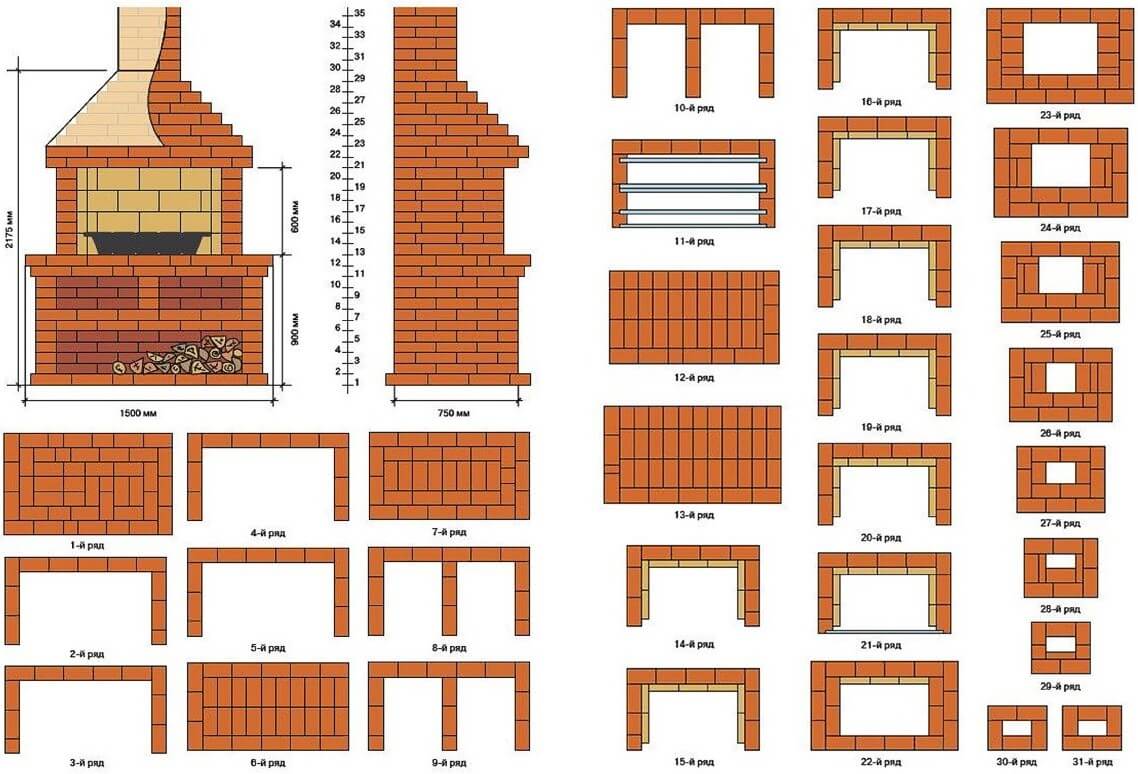

Кладка

  1. Начальная линия выкладывается толчками, то есть самыми короткими сторонами кирпича. Прочие линии кладутся длинными боковинами.
  2. Если создаётся стандартная вытяжка, то хватит и 10 линий. И сама кладка осуществляется с сужением. По фронтальной стороне ряд можно смещать на 1,7 см один уровень, по торцевой стороне – на 3,5 см.
  3. Затем следует выкладка трубы квадратной формы: необходимо 5 линий из длинных боковин. Верхняя сторона должна достичь сечения 26 х 26 см. При таких параметрах усиливается эффективность вытяжки.
  4. Также обязательно устраивается задвижка. Наверх ставится козырёк, чтобы защитить конструкцию от осадков.
  5. После кладочных работ вся кладка должна основательно высохнуть. Это минимум 24 часа.
  6. Затем вся кладка покрывается огнестойким лаком минимум в 2 слоя. Лучше в три слоя. Это серьёзно увеличит эксплуатационный срок оборудования.

Сферический барбекю Forester

Плюсы кирпичной вытяжки:

  • Крепкая конструкция.
  • Долгий срок службы.

Минусы:

  • Проблемы с тягой.
  • Сложность изготовления.

Такая кладка – оптимальный вариант для уличного мангала, так как не подразумевается ограниченное пространство, и имеются дилеммы с тягой.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

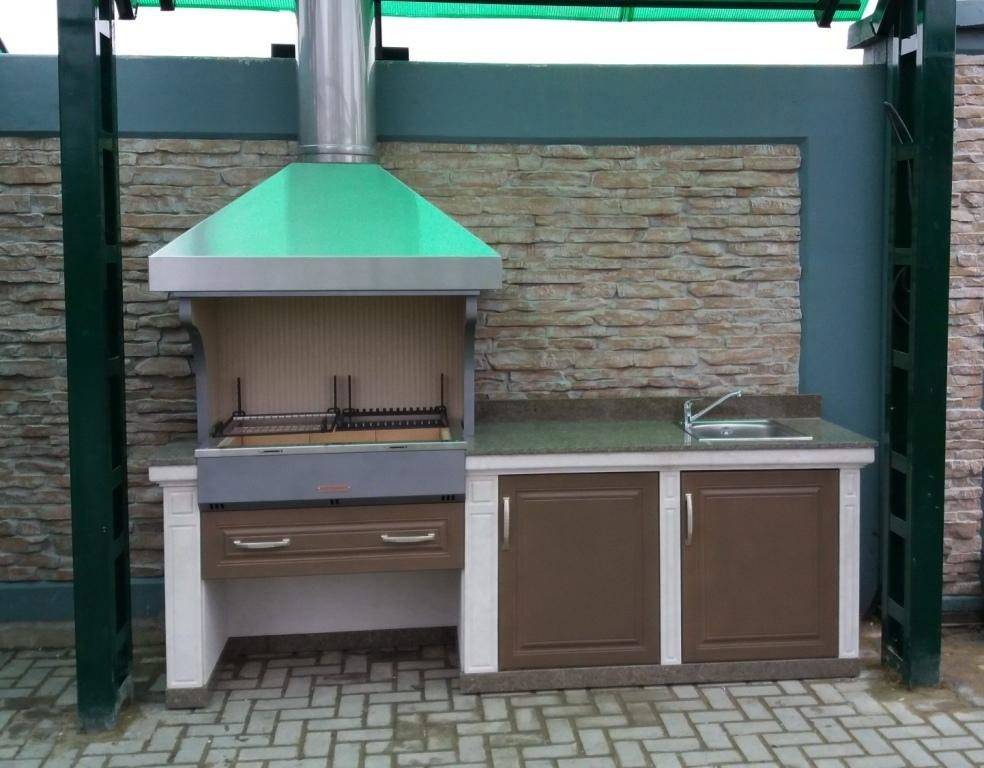

Вытяжка с дымосборником и мангалом: фотогалерея

Источники

  • https://fermer.blog/bok/blagoustroystvo/sadovye-postroyki/besedki/obustroystvo-besedok/16377-vytjazhka-nad-mangalom.html
  • https://besedka.guru/mangaly/vytyazhka.html
  • https://edanaprirode.com/zharovni/mangal/v-pomeshhenii/vytyazhka.html
  • https://idealsad.com/vyityazhka-dlya-mangala/
  • https://stroy-podskazka.ru/mangal/vytyazhka/
  • https://proffstroygroup.ru/blagoustrojstvo/mangal-s-vytyazhkoj-iz-metalla.html
  • https://www.rmnt.ru/story/outbuilding/vytjazhnoy-zont-dlja-mangala-osobennosti-kak-sdelat-svoimi-rukami.1726869/
  • https://oventilyacii.ru/ventilyaciya/vytyazhka/s-dymosbornikom-i-mangalom.html

Как вам статья?

Расчёт вытяжки

Тепловая мощность жаровни.

Принято считать, что 1 кг шашлыка нужно 0,75-1 кг угля. На 1 человека нужно 400-700 грамм мяса. Удельная теплота сгорания древесного угля 7,5 кВт.

И получим для 6 гостей нужен мангал с тепловой мощностью: минимум 0,4*6*0,75*7,5 = 13,5 кВт максимум 0,7*6*1*7,5 = 31 кВт.

Обычно, большое количество мяса жарится на мангале в несколько заходов. Мы же для дальнейших расчётов будем использовать “круглое число” мощности в 15 кВт.

Площадь жаровни.

D=2*A*B/(A+B)

Где: A – ширина жаровни мангала, м; B – длина жаровни мангала, м.

D = 2*0.4*0.6/(0.4+0.6) = 0,48 м

Доля конвективных тепловыделений.

Qk=QT*KЯ*KK

Где: QT – тепловая мощность мангала или очага, кВт; KЯ – долевая часть явных тепловыделений от жаровни, принимается значение 250 Вт/кВт; KK – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям жаровни, принимается значение 0,5.

Qk = 15*250*0,5 = 1875 Вт

Конвективный расход воздуха.

Lki=k*Qk1/3*(z+1,7*D)5/3*r

Где: k – коэффициент равным 5·10-3; Qk – вычисленная доля конвективных тепловыделений жаровни, Вт. z – расстояние от мангала до вытяжного зонта, м, не может быть меньше 0,75 м; D – площадь жаровни; r – поправочный коэффициент на условия размещения: между 3 стенками — 0,75, у стены — 0,8, свободно или остров — 1,1;

Рассчитаем для вытяжки с подходом к мангалу со всех сторон и минимальной высотой от мангала к зонту вытяжки.

Lki = 5·10-3*18751/3*(0,75+1,7*0,48)5/3*1,1 = 0,224 м3

Объёмный расход газов по продуктам сгорания.

Lri=1,51·10-7*QT

Lri = 1,51·10-7*15 = 2,26·10-6 м3

Расход газов вы вытяжке.

Lo=Lki+ Lri

Где: Lki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с; Lri – данные по объёмному расходу продуктов горения природного газа в конфорках плиты, м3/с.

Lo = 224·10-3 + 2,26·10-6 = 0,224 м3/с

Расход в час.

(D)/L=Lo*3600*D

(D)/L = 0,224*3600*0,48 = 421,63 м3/ч

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
