Металлопластиковые трубы для теплого водяного пола

Трубы из металлопластика являются очень популярными. Они считаются долговечными, а также имеют хорошие эксплуатационные качества.

Трубы из металлопластика обладают многослойной структурой. Слой находящийся изнутри это полиэтилен, сшитый методом экструзии, он то и несёт ответственность за характеристики труб. Затем идёт слой алюминия, он приклеен к полиэтилену клеем.

Для того чтобы внутрь трубы не проникал кислород и для того чтобы сдержать линейные сужения и расширения, внутрь трубы вставляют алюминиевую фольгу.

Слой фольги должен быть 0,2-0,25 мм это зависит от диаметра. Из -за того что фольга сваривается в стык или внахлёст, выходит слой, обладающий герметичностью.

Сверху фольги имеется еще один слой из клея, он соединяет ее с защитным слоем полиэтилена, который расположен снаружи.

Преимущества

Такое строение металлопластиковых труб имеет массу преимуществ:

• Трубы гибкие и способны держать форму после сгибания;
• Хорошая теплопроводность, её обеспечивает слой из алюминия. Так же они имеют устойчивость к повреждениям и зарастанию, за счёт использования полимера;
• Монтировать такие трубы можно и без специального оборудования;
• Очень долго служат;
• Выдерживают температуру до 1100 градусов, без изменения своих качеств;
• Они устойчивы к коррозии и негативным средам;
• Невысокий вес;
• Отличная звукоизоляция.

Среди минусов, то что их нельзя скручивать и изгибать  касаемо оси, что обязательно нужно помнить

Очень важно учесть свойство алюминиевого слоя, он при многократном изгибании повреждается.

Методы укладки и расчета

Для того, чтобы полностью определиться с затратами на трубы для теплого водяного пола, необходимо определить их точное количество. Вначале выбирают один из двух методов укладки:

1. Спираль
2. Змейка

Спираль наиболее распространена, так как позволяет более равномерно распределить тепло по помещению. К минимальному значению сведено количество резких изгибов труб, на которых происходит потеря полезной энергии. Эластичные трубы будут нуждаться в дополнительной фиксации. Появляется возможность использовать полипропиленовые изделия.

Кликните для увеличения изображения

Проложить трубы змейкой значительно проще, однако добиться равномерного прогревания помещения сложнее. Данный вариант характеризуется наличием участков с резкими изгибами.

Выбрав один из методов, необходимо с соблюдением масштаба нанести схему укладки на миллиметровку. Если в помещении имеется мебель, расположенная исключительно на одном месте – под ней укладку можно не производить.

Кликните для увеличения изображения

Производя расчет, необходимо учитывать ряд правил:

1. Трубы следует размещать друг относительно с шагом 15-30 см, все зависит от мощности отопительной системы и предназначения теплого пола
2. От стен отступ делается равным 15-20 см
3. Труда диаметром 15 мм может прогреть от себя пространство в обе стороны до 15 см

Максимальная длина одного контура не должна превышать 50 м. Если помещение слишком велико, его делят на участки и на каждом прокладывают свой контур.

Гофрированные трубы из нержавеющей стали

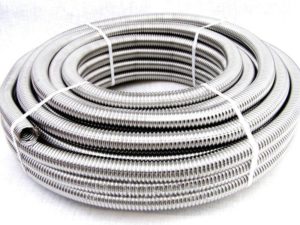

Из металлических труб для сооружения теплого пола применяется также гофрированная нержавеющая труба. Она выпускается в двух исполнениях – с полимерным наружным покрытием и без него.  Средняя стоимость изделия начинается от 200 рублей за погонный метр.

Продукция этого типа появилась не так давно и пока мало распространена в нашей стране. Товар выпускается в бухтах длиной до 50 метров – это налагает ограничение по применению, ведь длина контуров может достигать 100 метров. Производители утверждают, что фитинги этой системы абсолютно герметичны и надежны – но это утверждают производители большинства изделий. Поэтому лучше придерживаться правила об отсутствии соединений в контурах.

Отожженная труба имеет высокие технические показатели – хорошая пластичность и гибкость, высокая прочность – рабочее давление составляет величину до 15 кгс/см2, термостойкость – рабочая температура достигает 150С.

Расчет параметров труб

Изделие из сшитого полиэтилена.

После того как вы определились с материалом нужно делать расчет трубы для теплого пола. Он заключается в подборе диаметра и длины контура. Эти два значения тесно связаны, так как от них зависит общее гидравлическое сопротивление. Рассмотрим на примере:

• контур из металлопластиковых труб с наружным диаметром 16 мм может максимально достигать ста метров, а из труб 20 мм – ста двадцати метров;
• контур из РЕХ труб с наружным диаметром 18 мм максимально может достигать 120 м.

Затем нужно посчитать длину трубы для теплого пола. Для вычисления нам понадобится значение шага и площадь зон укладки

Конечно, важно учитывать тепловую мощность будущего обогрева, но для таких расчётов есть специальные программы со многими вводными. Чтобы разобраться во всех тонкостях потребуется немало времени и сил, поэтому можно опираться на базовые принципы

Шаг укладки – это расстояние между трубами теплого пола, которое варьируется от 150 до 300 мм. Чем ближе трубы друг к другу, тем теплее будет в помещении и, соответственно, материала пойдет больше.

Чтобы посчитать точный расход трубы на теплый пол нужно определить зоны укладки контура. Главные правила:

• отступать от стены 300 мм;
• не класть трубу там, где будет стоять мебель и бытовая техника.

Имея все необходимые значения, можно приступать к расчету длины контура низкотемпературного отопления.

Кроме этого, нужно посчитать расстояние от входа в помещение до коллекторного ящика, где находится коллектор – это такая трубка для распределения потоков теплоносителя по разным контурам.

Выбираем трубы для теплотрассы

Согласно своду правил СП 60.13330.2012. «Отопление, вентиляция и кондиционирование воздуха», температура воды в отопительных системах не должна превышать 95 °С. На практике она обычно ниже и редко поднимается выше 80 °С, даже если речь идет о частном доме, где владелец сам регулирует нагрев.

Второй показатель — давление. Типичное значение для контура автономного отопления — 1,5 атмосферы. При несоответствии характеристик теплотрассы этому значению возникает риск гидроудара.

Материалы, которые отвечают этим критериям и чаще других применяются при изготовлении труб:

• Оцинкованная сталь.Не имеет ограничений по температуре, легко переносит скачки давления (вплоть до 12 атмосфер). Высокая механическая прочность, единственным слабым элементом может оказаться резьбовое соединение. Тем не менее от стальных труб часто отказываются из-за высокой цены и сложности монтажа. Кроме того, они не совместимы с «теплым полом».
• Полипропилен.Этот синтетический материал имеет ограничение по температуре в 90–95 °С.

То есть в штатном режиме нагрузку выдержать способен, но при форс-мажоре не исключен прорыв. Максимальное давление при высоких температурах — до 9 атмосфер (0,9 МПа). В числе плюсов — высокая механическая прочность конструкций, надежность сварных соединений, быстрый монтаж.

На заметку

Согласно СП 60.13330.2012 в системах водяного отопления с трубопроводами из полимерных материалов температура теплоносителя не должна превышать 90 °C, а давление — 10 атмосфер (1,0 МПа).

Кроме того, максимально допустимые значения для труб и фитингов установленного класса эксплуатации приведены в ГОСТ 32415-2013 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия». И наконец, предельно допустимые рабочее давление и температурный режим указываются в документации предприятий-изготовителей к полимерным трубам.

Сшитый полиэтилен. Отличается большой термостойкостью и прочностью. Максимальная температура — 95 °С.

Давление — до 12 атмосфер (1,2 Мпа). Разорвать трубу практически невозможно. Коэффициент теплового расширения низкий.

Это высокотехнологичный, эффективный и удобный в монтаже материал, который располагается в премиальной ценовой категории.Металлопластик. Предельные показатели давления и температуры сходны с полипропиленом. Для монтажа используют пресс-фитинги, которым необходимо специальное устройство для обжима.

Обычные компрессионные соединения не подходят, они начинают протекать очень быстро. Металлопластиковые трубы не отличаются высокой гибкостью, и в процессе монтажа зачастую требуются дополнительные соединения с помощью фитингов. Это увеличивает конечную стоимость системы.

В ситуации, когда речь идет о проведении теплотрассы для центрального отопления, однозначно рекомендованными являются только трубы из оцинкованной стали.

Прочие материалы используются в автономных отопительных системах. Повышенная гибкость, простота монтажа и длительный срок эксплуатации в конечном счете делают популярными полипропилен и сшитый полиэтилен. Последний часто применяют при оборудовании «теплого пола».

В числе прочих требований к теплотрассам отдельно следует выделить устойчивость к промерзанию. Эта проблема обостряется в зимний период, когда вода в трубах даже самого высокого качества превращается в лед, срывая работу системы. Во избежание проблем необходимо предусмотреть теплоизоляцию.

Требования, предъявляемые к трубам

Перед тем как планировать обустройство теплого пола, важно знать о правилах монтажа и регламентированных ограничениях:

• проект предусматривает толщину и длину труб в контуре теплого пола и соотношение этих параметров с несущей способностью перекрытия, особенно, если квартира находится не на первом этаже дома;
• для обустройства теплого пола нужны специальные трубы;
• к качеству и прочности труб для создания контура предъявляются высокие требования, т.к. большинство современных систем предполагают заливку труб цементной стяжкой.

Побочным эффектом теплого пола является поднятие уровня пола и сокращение технологического пространства между потолком и напольным покрытием. При расширении площади жилых помещений прямо пропорционально увеличивается толщина труб, чтобы обеспечить необходимый теплообмен. В результате установки толстой трубы с бетонной стяжкой теряется до 10 см от высоты помещения.

Для теплого пола применяются трубы, способные выдерживать не только давление теплоносителя, но и бетонной стяжки. Лопнувшая труба с горячей водой приведет к неизбежным материальным потерям, придется делать ремонт помещения, а часто и не в одной квартире.

Медные отожженные трубы

Медные трубы (отожженные) проходят термическую обработку и приобретают свойство пластичности. По своим качествам медь является бесспорным лидером среди материалов труб для теплых полов (и не только).

Она обладает гладкой внутренней поверхностью, не подвержена коррозии. Медь имеет высокую теплопроводность – это свойство позволяет использовать минимальный диаметр изделий и уменьшить толщину стяжки. Трубопроводы выдерживают давление до 50 кгс/см2, температуру до 250С, продолжительность срока службы составляет 80 лет и более.

Существует медная труба в бухтах с дополнительным наружным покрытием из полимера. Средняя стоимость ее составляет от 250 – 300 рублей за метр, простой отожженной трубы – от 220 рублей.

Медная труба обладает свойством фиксирования, хотя и несколько жестковата при монтаже. Изгибать ее при монтаже можно вручную.

Единственный недостаток материала – очень высокая стоимость.

Непосредственно монтаж труб теплого водяного пола

Две основные схемы разводки низкотемпературного водяного контура.

Осталось разобраться, как уложить трубу для теплого пола. Чтобы максимально эффективно использовать тепловую энергию, полученную от низкотемпературной системы отопления, необходимо проводить утепление пола. Для этого сгодится любой плотный теплоизолятор (пенопласт, ЭППС, минвата, керамзит), но в приоритете, конечно же, экструдированный пенополистирол.

Абсолютно бессмысленно использовать отражающую изоляцию. Во-первых, должным образом она работает только при наличии воздушной буферной зоны. Во-вторых, раствор разъедает алюминиевую фольгу и через пару лет от отражающей поверхности уже ничего не останется. При укладке труб для теплого водяного пола желательно делать гидроизоляцию, чтобы соседей не затопить в случае утечки.

Есть четыре способа раскладки труб теплого пола:

• змейка;
• двойная змейка;
• угловая змейка;
• улитка.

Рассмотрим алгоритм монтажа. Для начала рабочая поверхность выравнивается и укладывается утеплитель. Затем кладется гидроизоляция и проклеивается демпферная лента по периметру помещения. После гидроизоляции кладется армировочная сетка для будущей стяжки – лучше брать листовую, а не в рулонах. На армировочную сетку согласно выбранной схеме крепится труба

Важно хорошо закрепит контур, чтобы он не сместился во время заливания стяжки. Поверх труб заливается бетон

Толщина слоя должна быть не менее 3 см, в идеале 5-7 см. В противном случае пол потрескается.

Будьте крайне осторожны, чтобы не повредить трубы. Определить место утечки в теплом полу сложно. Явные признаки аварии – это скачки давления в системе отопления. Определить точное место можно только тепловизором.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Изделия из металлопластика

Этот материал можно применять для замены меди. Ввиду невысокой стоимости трубы из этого сырья пользуются спросом. Среди основных достоинств следует выделить:

1. Длительный срок эксплуатации, который в среднем составляет около 50 лет.
2. Устойчивость к образованию ржавчины.
3. Безопасность для здоровья людей.
4. Минимальный вес.
5. Поглощение шумов от передвижения воды.

Такие изделия состоят из нескольких слоев, сохраняя гладкость внутренней поверхности. Такое строение позволяет избежать образования отложений на стенках труб. Полимерный материал защищает конструкцию от разрушения.

От качества склеивающего слоя зависит продолжительность службы изделия. Некачественные материалы приводят к протечкам в местах соединения после разрушения клеящего вещества. Для определения качества состава применяют нагрев трубы до 100°C и оценивают результат.

При использовании качественных материалов трубы на срезе остаются целыми. При низком качестве после нагревания на срезе появятся слои. В этом случае лучше выбрать другого производителя.

Для исключения протечек недостаточно выбрать качественный материал труб. Правильный подбор фитингов по размеру позволит избежать образования известковых отложений. Именно они и приводят к протечкам воды.

Медные трубы для водяного тёплого пола

Медь по эксплуатационным качествам является идеальным материалом для оборудования тёплых полов.

Положительные качества:

• Высокая прочность. Если не сравнивать прочность медных труб с полимерными аналогами, то они являются довольно прочными;
• Долговечность;
• Хорошие показатели теплоотдачи;
• Маленький радиус изгиба среди всех труб;
• Выдерживает температуру до трёх тысяч градусов и давление в системе до четырёхсот атмосфер;
• Трубы из меди не газопроницаемы и стойки к коррозии и известкованию.

Так же медные трубы имеют некоторые минусы:

• Имеют большую цену;
• Нужно при монтаже использовать специальное оборудование и использование латунной фурнитуры для соединения, это очень увеличивает стоимость монтажа.

№7. Какое количество труб необходимо?

Как устроен теплый водяной пол и как он работает

Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.

Что требуется для водяного теплого пола

Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.

Назначение основных узлов

Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.

Оборудование для водяного теплого пола: общая схема

Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.

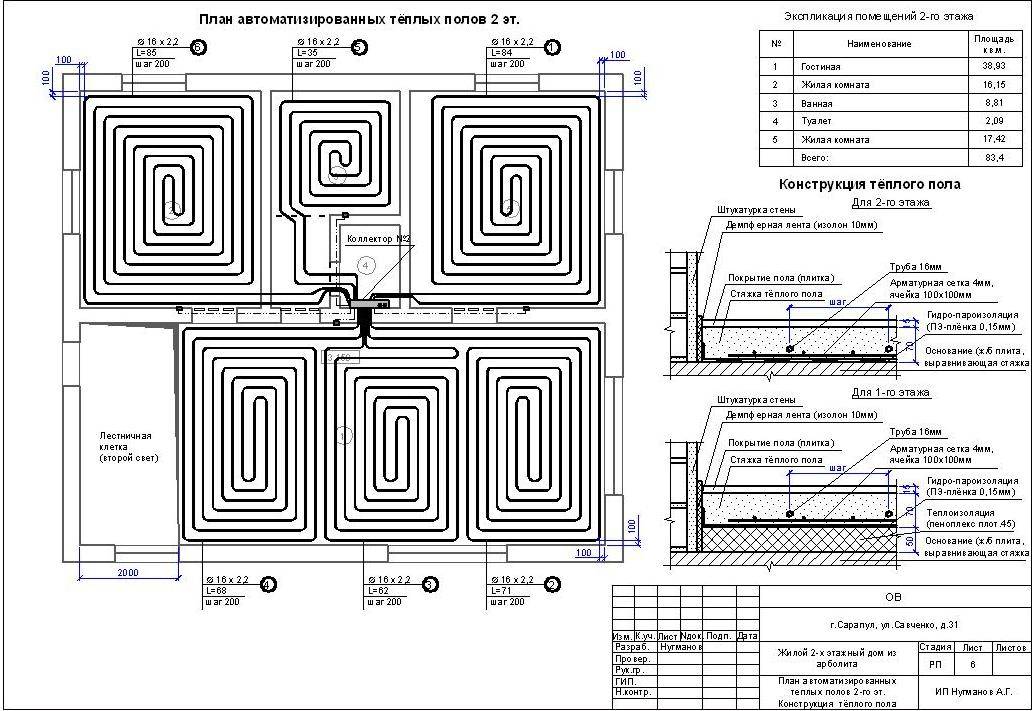

Пример планировки контуров теплого водяного пола

Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.

Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.

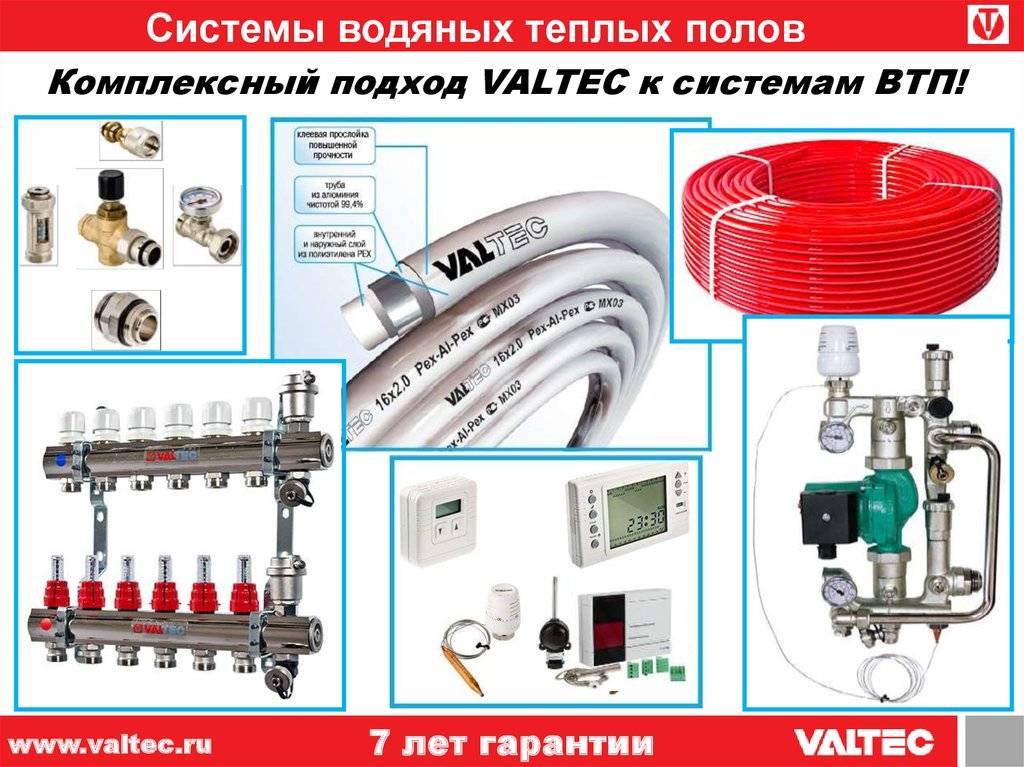

Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

• Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
• Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.

• Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.

• Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
• Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.

Полипропиленовый трубопровод

До появления альтернатив на вопрос: какие трубы для водяных теплых полов выбрать, ответ следовал один – полипропиленовые от Rehau. Это классический вариант для системы, обладающий массой достоинств:

• малый вес, что позволяет монтировать обогрев в сжатые сроки;
• большая гибкость – укладка производится с самым малым шагом из всех возможных, без потери качества;
• полимер не накапливает статистическое электричество, а, значит, не нуждается в специальном обслуживании;
• колебания температуры теплоносителя вплоть до точки замерзания не столь критичны для полипропиленового трубопровода: способность изменить в некоторой степени объем позволяет изделию сохранить свою целостность.

Конечно, преимущества касаются только качественных изделий, поэтому и рекомендует выбирать продукции известных марок: Rehau, Valtec и так далее.

К недостаткам варианта относится большой радиус изгиба – 8 диаметров, что заметно ограничивает применение. Укладка труб водяного теплого пола возможна только с большим шагом. Например: для трубопровода с диаметром в 20 мм, расчет укажет шаг трубы водяного теплого пола в 32 см.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

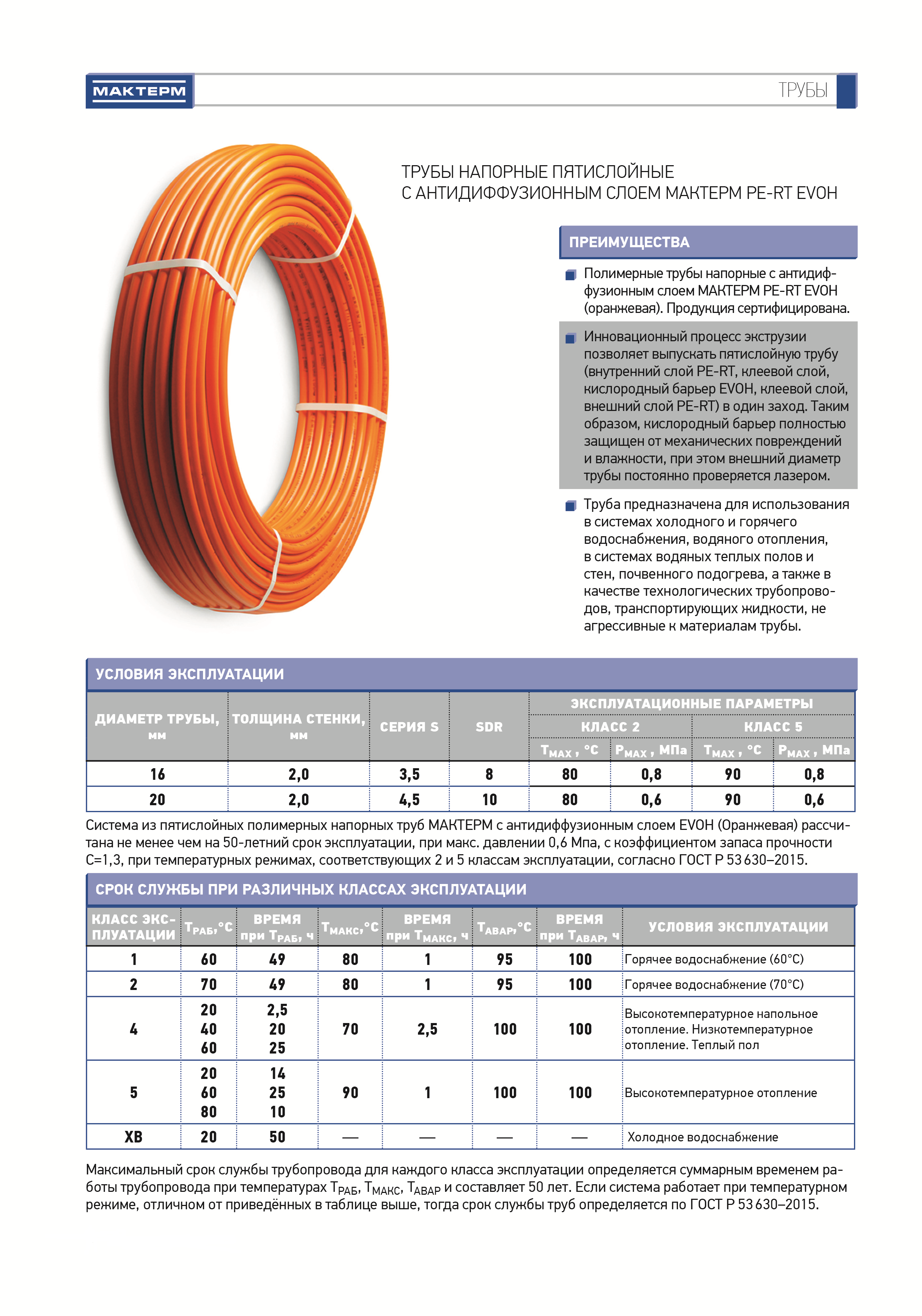

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Как рассчитать необходимое количество для теплого пола?

Протяженность трубопровода в контуре водяного пола зависит от:

• способа укладки труб и шага между их витками;
• площади активной зоны (где нужен нагрев напольного покрытия);
• удаленности смесительно-коллекторного шкафа.

Теплый пол устраивается только на открытом пространстве помещения. Под мебелью и бытовой техникой класть трубы напольного водяного отопления нельзя из-за риска локального перегрева стяжки в этом месте. Плюс от стены они должны быть отведены на 30–50 см.

Виды укладки труб

Самый оптимальный вариант расчета ТП – на миллиметровой бумаге нарисовать схему с раскладкой трубы и формированием одного или нескольких контуров. Это позволит точно подсчитать требуемый метраж и необходимое количество бухт. Только не забываем добавить несколько метров на каждый змеевик про запас.

Чтобы зафиксировать трубы на положенных местах, используется сетка для стяжки пола либо они укладываются на плитный ЭППС со специальными выступами сверху. Влияния на метраж способ монтажа не оказывает.

Особое внимание надо уделить конфигурации трубопровода с теплоносителем. Превышать его длину в отдельном контуре выше 100 м не рекомендуется из-за излишнего роста гидравлического сопротивления. Каждый такой напольный змеевик должен закрывать 15–30 м2 пола, максимум допустимы – 40 м2

Если помещение больше, то контуров придется делать несколько, что также повлияет на метраж требуемого трубного материала

Каждый такой напольный змеевик должен закрывать 15–30 м2 пола, максимум допустимы – 40 м2. Если помещение больше, то контуров придется делать несколько, что также повлияет на метраж требуемого трубного материала.

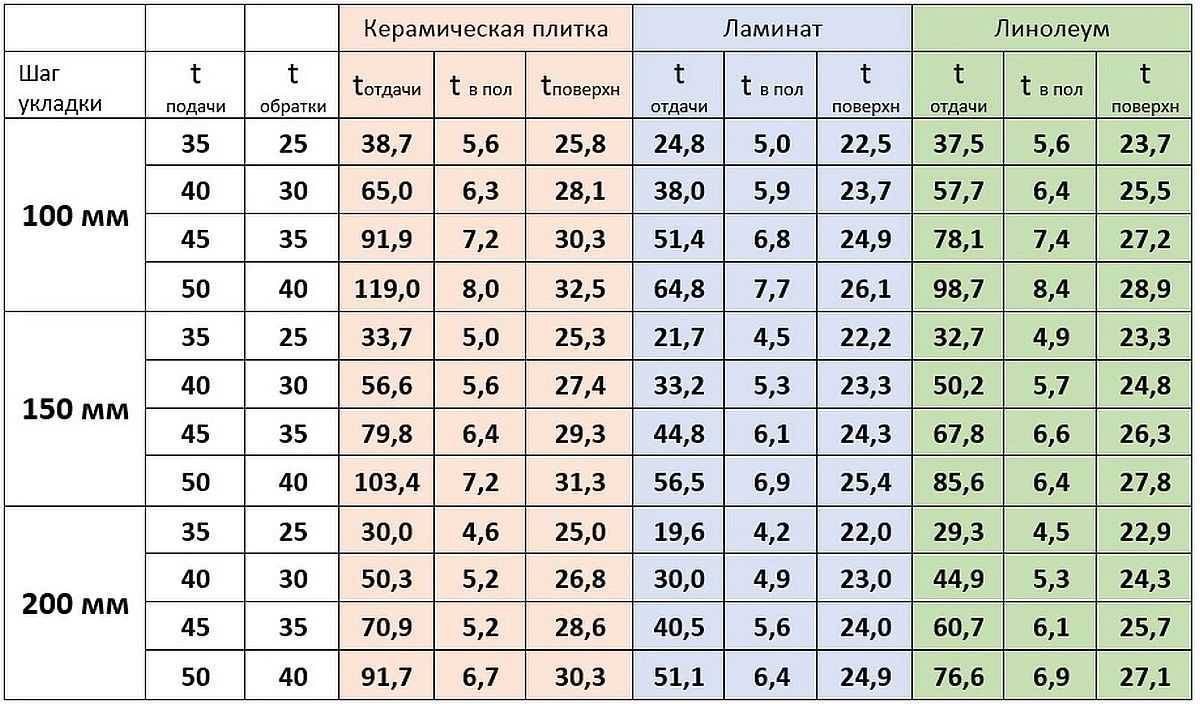

Шаг между витками труб теплого пола варьируется в пределах 100–300 мм. Чем ближе их расположить, тем теплее будет на этом участке комнаты. Однако делать шаг менее 100 мм нельзя из-за ограничений, связанных с допустимым радиусом изгиба конкретного трубного изделия. А увеличивать его не стоит из-за риска появления на полу холодных и горячих полос под ногами.

Расчет необходимого количества труб

Этапы прокладки теплотрассы для частного дома

Прокладка теплотрассы в частном домовладении проходит в несколько этапов. До приобретения труб и закладки их в грунт, следует провести большую подготовительную работу, которая определит ключевые характеристики будущей теплотрассы.

Проектирование системы.

Начинается с комплексного обследования здания с целью установления теплопотерь. Затем рассчитывается эффективное распределение тепла от радиаторов, чтобы правильно разместить отопительные приборы. При этом:

Все это позволяет минимизировать возможные сбои в системе после запуска. Завершает процесс проектирования спецификация, смета и проектная документация.

Если для укладки выбран канальный способ, необходимо уложить специальные каналы. Для теплоизолированных труб этого не требуется

Подготовка пространства под закладку труб. Если для укладки выбран канальный способ, необходимо уложить специальные каналы. Для теплоизолированных труб этого не требуется.

Прокладка может проходить на минимальной глубине — всего 40 см. Это избавляет от большого объема работ на озелененных территориях и сокращает количество подъемов на более высокий уровень, если участок террасирован.Установка трубопроводов. Трубы укладывают в специальные лотки, в грунт или крепят надземным способом, собирают в звенья.

Для неизолированных коммуникаций выполняют изоляцию. Завершает работу проверка прочности креплений. Трубы должны выдерживать высокие температурные нагрузки и скачки давления.

Стоимость проектно-монтажных, пусконаладочных, испытательных работ существенно влияет на итоговую стоимость организации системы отопления в доме. Сюда же входит и цена материалов, и использование специального оборудования, и стоимость самой теплотрассы.

№3. Трубы из сшитого полиэтилена

Главный конкурент металлопластиковых труб – трубы из сшитого полиэтилена. Основной показатель качества изделия – качество сварного шва, о котором можно судить по плотности сшивки. Рекомендуемое значение – 60-85%, обработка может происходить разными способами:

• при сшивке пероксидом достигается плотность 75%, это наиболее предпочтительный метод. Такие трубы маркируются как PE-Xa;
• при сшивке силаном получают плотность 65%;
• при облучении потоком электронов в магнитном поле плотность сшивки достигает 60%.

В маркировке аббревиатурой может быть указан диапазон плотности сшивки: HDPE – это трубы с самой высокой плотностью, MDPE – со средней плотностью, LDPE – низкой.

Преимущества:

• способность выдерживать температуру теплоносителя до 120С;
• стойкость к перепадам температур и давления;
• небольшой вес, достаточное внутреннее сечение при относительно небольшом диаметре;
• прочность;
• достаточная гибкость. Минимальный радиус изгиба для таких труб – 5 диаметров, а этого вполне достаточно для монтажа эффективной системы теплых полов;
• относительная простота монтажа;
• невысокая цена.

Недостатки:

необходимость жестко фиксировать трубу при укладке, иначе она может разогнуться

Для фиксации используют арматуру или специальную подложку, необходимо большое количество крепежа, чтобы зафиксировать трубы в требуемой форме;
при монтаже несложно повредить трубу, поэтому работать необходимо с определенной долей осторожности.. Трубы из сшитого полиэтилена выпускают диаметром от 10 до 110 мм, длина достигает 200 м

Трубы из сшитого полиэтилена выпускают диаметром от 10 до 110 мм, длина достигает 200 м.

Трубопроводы из сшитого полиэтилена

Трубы из полиэтилена с поперечной сшивкой являются одним их самых популярных материалов при монтаже теплых полов. Полиэтилен в этих изделиях производится с различными степенями сшивки — количества поперечных связей между продольными молекулярными цепочками.

Наиболее качественными и надежными считаются сшивки типа PEX-a и PEX-b, сшивки PEX-c и PEX-d имеют более низкие технические показатели.

Сшивки выполняются различными методами, кроме этого существует полиэтилен типа PE-RT – сырье для его производства изначально обладает большим количеством связей, материал в итоге имеет повышенные прочностные и термические характеристики. Пиковая температура трубы PE-RT достигает 125С, трубопровода типа PEX-a и PEX-b – 110С. Трубопроводы из PE-RT (термостойкого полиэтилена) кроме компрессионных фитингов могут соединяться методом пайки.

Рабочая температура сшитого полиэтилена достигает 90 – 95С, рабочее давление при этом должно быть в пределах 6 кгс/см2. При снижении температуры теплоносителя значение давления приобретает большее значение. Ценовая категория изделий из полиэтилена делает их весьма конкурентными – средняя стоимость 1 метра колеблется в диапазоне от 70 до 150 рублей. Трубы выпускаются в бухтах длиной до 200 метров.

При монтаже труб из этого материала наблюдается один недостаток – отсутствие фиксирования формы, приходится постоянно крепить трубу последовательно, по мере укладки. Это не всегда удобно – часто требуется сначала разложить трубу «вчерновую» (при отсутствии точной схемы) и только затем крепить.

На базе сшитого полиэтилена выпускаются однослойные, многослойные (с кислородным антидиффузионным слоем EVOH) и металлопластиковые трубы.
