Сравнение чугуна и стали
Иногда вопрос, «что лучше», когда он касается разных видов батарей отопления, не совсем корректен. Зачастую, обогреватели попросту используются в разных типах отопительных систем, поэтому сравнивать их технические характеристики не имеет смысла.
Вопрос, какие батареи лучше, чугунные или стальные, из той же категории. Сравнение этих устройств это докажет:
Параметры/1 секция | Стальные радиаторы | Чугунные батареи |
Тепловая мощь | от 317 Вт | от 120 до 160 Вт |
Вес | от 7.8 кг | 0т 3.5 кг до 7 кг |
Объем | от 3.3 л | 0.8 л |
Конструкция | панель | секции |
Рабочее давление | 8.7 Бар | 9 Бар |
Срок годности | 10 лет | 35 лет |
Нагрев теплоносителя | +110 | до +150 |
Устойчивость к гидроударам | нет | да |
Устойчивость к коррозии | нет | да |
Как видно из таблицы, вопрос не в том, стальные или чугунные батареи лучше, а в том, что первые хорошо себя проявляют в автономных системах, где не бывает гидроударов и теплоноситель чистый, а вторые – в условиях центрального отопления.

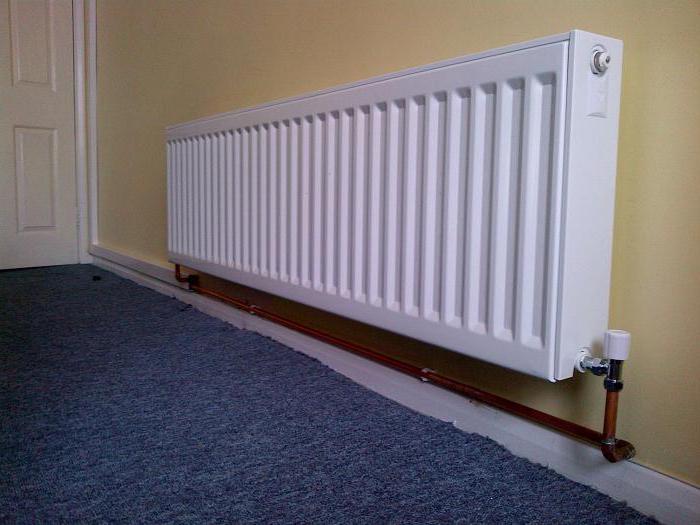

Стальные панели имеют несколько минусов, которые отсутствуют у аналогов из чугуна:
- В случае протечки придется ремонтировать или полностью заменять всю панель, тогда как у чугунных радиаторов можно поменять неисправную секцию на другую.
- Панели соединяются друг с другом сварочным швом, и насколько качественным бы он ни был, под постоянными гидроударами он может дать течь.
- Узкие каналы для теплоносителя с одной стороны обеспечивают его малое количество в устройстве, что позитивно сказывается на его тепловой мощности, а с другой – быстро засоряются из-за некачественного теплоносителя в центральной теплосети.
- Стоимость устройств из нержавеющей стали выше чугунных. Устанавливать их в квартире с централизованным обогревом не целесообразно, зато в частном доме они будут не только эффективно обогревать его, но и украшать интерьер.
Если предстоит замена старых чугунных радиаторов, то альтернативой им должны стать обогреватели либо с такими же параметрами, либо лучшими.
Расчёт радиаторов отопления по мощности
Видео: Расчёт радиаторов отопления
В данном случае я хочу предложить вам самый простой расчёт радиаторов отопления, а точнее, способ вычисления необходимой мощности, которая требуется для той или иной комнаты, но здесь необходимо учитывать высоту потолков, которая не должна превышать 2,5-2,6 м (это стандарт). На каждый квадратный метр площади необходимо выдать 100 Вт тепловой мощности, но для наглядности мы произведём условные расчёты.
Например, мы имеем комнату 6,5×5 м, следовательно, общая площадь получится S=6,5*5=32,5 м2. Если на квадрат площади требуется 100 Вт или 0,1 кВт тепла, тогда 32,5*0,1=3,25 кВт тепловой мощности. Возьмём алюминиевый радиатор SanTexRai (STR) с мощностью секции 160 Вт или 0,16 кВт, тогда 3,25/0,16=20.3125, то есть, приблизительно 21 секция. В таком случае можно использовать два отопительных прибора.
В тех случаях, когда потолки выше 2,6 м, то расчёт секций радиатора делается по объёму помещения. Для комнаты с нормальной теплоизоляцией (тёплые стены, окна со стеклопакетами) на один куб нужно 41 Вт или 0,041 кВт тепловой мощности. Возьмём ту же площадь, но с потолками высотой 3 м, тогда V=32,5*3=97,5 м3. Для обогрева понадобится 97,5*0,041≈3,99 кВт тепловой мощности. 3,99/0,16≈24,93 или 25 секций SanTexRai (STR) – очень много тепла поднимется под потолок и будет бесполезным для находящихся в комнате людей. Вот такие цифры.
Внимание! Для расчёта панельных радиаторов все вычисления остаются такими же, только за единицу подачи тепла принимается не секция, а целый прибор. Рекомендация
Каким бы высоким или низким ни было помещение, отопительный прибор должен находиться на пару сантиметров ниже подоконника, если там, конечно, есть окно. Тепловые потоки, поднимаясь вверх, создают воздушную преграду между холодным стеклом и теплой комнатой
Рекомендация. Каким бы высоким или низким ни было помещение, отопительный прибор должен находиться на пару сантиметров ниже подоконника, если там, конечно, есть окно. Тепловые потоки, поднимаясь вверх, создают воздушную преграду между холодным стеклом и теплой комнатой.
Расчет количества и типа батарей
Как понять, что радиатор хороший?
Минимизировать риск покупки некачественного радиатора можно, если выбрать продукцию европейских или российских производителей. А вот от китайских батарей лучше отказаться (либо тащтельно их проверять) — именно китайские бренды недавно «грешили» подделкой технической документации и завышением показателей теплоотдачи.
Хороший радиатор имеет маркировку с указанием производителя, страны и даты выпуска с конвейера. Она же гарантия того, что в случае брака покупатель сможет предъявить претензии производителю и возместить ущерб, если батарея, например, потечет и испортит ремонт.
Маркировка производителя обычно ставится на боковой поверхности каждой секции радиатора.
Так же имеет значение вес радиатора. Если в техническом паспорте прибора заявлена высокая теплоотдача, а секция весит меньше 1 кг, стоит насторожиться. Высокая теплоотдача достигается, в том числе, за счет размера прибора — толщины стенок дополнительных боковых ламелей. Ведь, как известно, чем больше площадь, тем больше тепла она отдает. Иными словами, 185-195 Вт — это теплоотдача секции, которая весит не меньше 1,1 кг. Если секция весит, к примеру, 0,7 кг, она физически не способна выделять столько тепла. А значит, кто-то кого-то пытается обмануть.
Некоторые компании экономят на производстве и изготавливают радиаторы с меньшим количеством боковых ламелей или с узкими секциями, в результате вес отопительного прибора снижается.
Особенности автономной системы отопления
Лучший алюминиевый радиатор с подключением снизу
1
Rifar Alum Ventil 500 x8
Рейтинг: 4.9
- теплоотдача 1464 Вт,
- Опрессовочное давление 30 бар,
- рабочее давление до 20 бар,
- Максимальная рабочая температура 135 °С
Средняя цена: 6750 руб. Rifar Alum Ventil 500 x8 – качественные отопительные конструкции от бренда Rifar. Характеризуются высокими тепловыми и эксплуатационными характеристиками. Агрегат может отопить территорию до 15 кв.м. Alum Ventil 500 x8 заслужил высокие оценки пользователей и экспертов. Вес 11,6 кг.
Преимущества:
- качество покраски;
- надежность конструкции;
- высокие показатели теплоотдачи.
Недостатки – высокая цена.
Оценка экспертов. Специалисты высоко оценили агрегат по всем параметрам. Оценка 4.9 из 5.

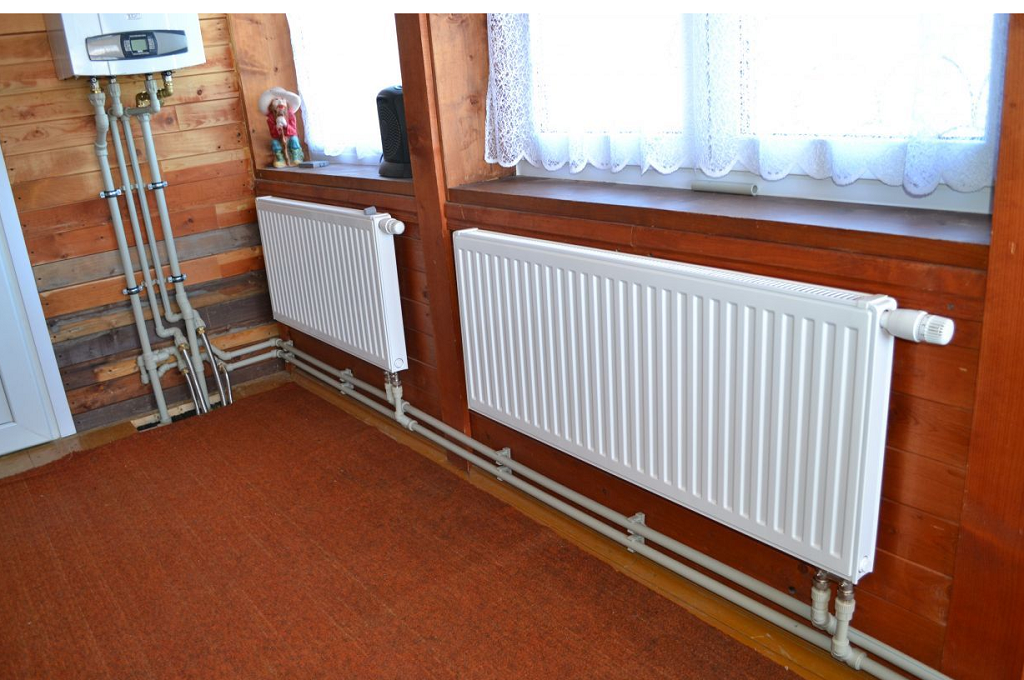

Особенности отопления в частном доме
От того, насколько эффективно и грамотно будет сделан расчет, произведен подбор и монтаж отопительных приборов, зависит не только комфорт проживания в нем в зимний период, но и количество материальных затрат, связанных с обогревом и обслуживанием дома. Поэтому для начала необходимо выбрать тип отопительной системы, которая будет в нем установлена. Она может быть:
- Воздушной.
- Водяной.
В первом случае обогрев помещений производится посредством печных калориферов или специальных электрических устройств, в число которых входят обогреватели инфракрасного типа.
Печное отопление является самым дешевым и простым способом обогрева, однако, при этом оно обладает множеством недостатков, такими как:
- Длительный период прогревания.
- Низкий коэффициент теплоотдачи по сравнению с другими источниками энергии.
- Высокий процент теплопотерь (большая часть тепла при таком отоплении уходит в дымоход).
Электрические и инфракрасные устройства являются более прогрессивным способом обогрева частных домов, но их самым большим недостатком является дороговизна и недоступность для большего числа потребителей, а также большие затраты, связанные с их эксплуатацией.
Более популярным и распространенным вариантом обогрева частного дома являются системы отопления водяного типа, в которых отопление помещений осуществляется за счет нагрева воды, двигающейся по радиаторам и трубам.
Установка радиаторов является оптимальным вариантом для использования в качестве отопительной системы в частных домах
К их преимуществам в частном доме по сравнению с централизованной системой относятся:
- Невысокое давление в сети;
- Отсутствие вероятности возникновения гидроударов;
- Ограниченная и регулируемая температура теплоносителя;
- Возможность контроля над кислотно-щелочным балансом теплоносителя.
Кроме того, отличаются они удобством в эксплуатации, эффективностью и экономичностью.
Технические характеристики чугунных и биметаллических радиаторов
Для удобства восприятия и сравнения показатели отопительных приборов представлены в виде таблицы:
Таблица 1. Технические показатели чугунных и биметаллических батарей водяного отопления (средние показатели для изделий с межосевым расстоянием подключения 500 мм)
Наименование изделия | Величина теплоотдачи 1 секции при ∆Т=70С, Вт | Рабочее давление теплоносителя, кгс/см2 | Максимальное давление в устройстве, кгс/см2 | Диапазон величины водородного показателя теплоносителя (рН) | Внутренний объем 1 секции, литров |
1 | 2 | 3 | 4 | 5 | 6 |
Биметаллический радиатор | 150 – 170 | 16 – 25 | 35 – 50 | 6,5 – 9,0 | 0,15 – 0,2 |
Чугунный радиатор | 90 – 110 | 6 – 10 | 15 | 6,5 – 9,0 | до 3,0 |
По данным таблицы можно сделать следующие общие выводы:
- Изделия обоих типов имеют широкий диапазон рН, малочувствительны к химическому составу теплоносителя;
- Биметаллические изделия значительно прочнее и обладают превосходством в теплоотдаче;
- Чугунные батареи имеют увеличенный внутренний объем и увеличенное проходное сечение.
Биметаллические радиаторы
Сравнение панельных радиаторов отопления для дома с секционными
Алюминиевый радиатор
Качество теплоносителя
Горячая вода в центральной системе отопления, подаваемая из труб, не отличается чистотой и химической нейтральностью, также, в ней содержатся мелкие камушки, ржавчина и окалины, несущие абразивное воздействие.
- Повышенная щелочность или кислотность горячей воды никак не влияют на чугун. Такие радиаторы, за счет толстых стенок, могут достаточно долго противостоять коррозии, например, в летнее время, когда вода сливается. А вот абразивные элементы в теплоносителе могут понемногу истирать металл изнутри, но из-за толщины стенок это воздействие незначительно.
- Биметаллические радиаторы также мало восприимчивы к химически-активному составу теплоносителя. Но в случае слива воды в радиаторе появляется воздух, вследствие чего стальной сердечник может начать ржаветь.
Из вышеописанного можно увидеть, что чугунные радиаторы лучше переносят коррозию.
Расчет мощности, количества секций
Перед тем, как выбрать батарею отопления для квартиры, необходимо просчитать, сколько секций должно быть установлено в каждой конкретной комнате и определиться с мощностью и показателем давления этого прибора. Делается это следующим образом:
Выбираем мощность радиатора
В данном случае необходимо учесть следующие моменты:
- Тип здания (из кирпича или панелей).
- Площадь отапливаемой комнаты.
- Количество окон.
- Наличие внешних стен.
- Тип остекления в квартире (стеклопакеты или деревянные окна).
По стандарту в комнате с высотой потолков 3 м, имеющей одно окно с деревянной рамой и одну дверь обычно ставится радиатор с мощностью 90-125 Вт на 1 м 2 .
Полезная информация: Чтобы подобрать батарею оптимальной мощности для комнаты для простоту расчетов нужно ее площадь умножить на 100 Вт.
Если там находится одно окно и две стены наружного типа эту цифру надо увеличить на 20%.
При наличии двух окон и двух наружных стен – на 30%.
При расположении окна на северной или северо-восточной стороне: + 10%.
При размещении радиатора в нише: + 5%.
При наличии сплошного экрана на батарее: + 15%.
Определяемся с количеством секций
Средняя мощность секции радиаторов различных видов:
Есть еще один вариант расчета как выбрать количество секций батареи отопления, чтобы в отапливаемом помещении было комфортно, который считается более точным. Данный расчет также производится с учетом их теплоотдачи. При этом в качестве единицы пространства используется не площадь помещения, а его «кубатура», то есть объем воздушной массы, который предстоит отапливать. Каждая комната обсчитывается отдельно: сначала выбирается мощность отопительного прибора, а потом рассчитывается количество его секций.
Учитывая, что для обогрева 1 м 3 воздушного пространства жилой комнаты необходимо 39-41 Вт энергии, для того, чтобы обогреть помещение площадью 10 м 2. с высотой потолков 3,0 м нужно 1230 Вт.
- Высчитываем кубатуру: 3 х 10 = 30 м 3 .
- Определяем расход энергии: 41 х 30 = 1230 Вт.
Условимся, что каждая секция современной батареи отопления вырабатывает примерно 200 Вт энергии. То есть, чтобы вычислить оптимальное количество секций нужно 1230:200 = 6,15 секций. Округляем в большую сторону. Выходит, в помещении с кубатурой в 30 м 3 нужно установить радиатор с 7-ю секциями.
Полезная информация: При установке батареи в помещении углового типа в формулу расчета количества секций добавляется коэффициент теплопотерь (1,1-1,3), значение которого должно соответствовать климатической зоне. В итоге получится: 1230·1,3:200=7,995. То есть для такой комнаты подойдет радиатор из 8 секций.
Разбираемся с рабочим давлением
Приобретая радиаторы отопления, нужно учитывать показатель их рабочего давления, который должен быть выше давления отопительной системы дома
Это особенно важно при проведении гидравлических испытаний, когда нагрузка на систему особенно интенсивная. Для батарей различного вида он имеет собственное значение:
- У чугунных – 6-12 атм.
- У алюминиевых – 16-20 атм.
- У биметаллических – 35 атм.
- У стальных – 6-10 атм.
При самостоятельном монтаже важно знать, как правильно подключить батарею отопления и какие существуют схемы. Про необходимость наличия расширительного бачка в отопительных системах частных домов, а также про его установку, у нас есть отдельная статья. Про необходимость наличия расширительного бачка в отопительных системах частных домов, а также про его установку, у нас есть отдельная статья
Про необходимость наличия расширительного бачка в отопительных системах частных домов, а также про его установку, у нас есть отдельная статья.
Сравнение батарей для частного дома
Делаем выбор радиаторов отопления — чугун или биметалл
Что лучше, биметаллические или чугунные радиаторы отопления? Биметалл лучше. Чтобы убедиться в этом, достаточно провести сравнительную характеристику чугунных и биметаллических приборов отопления.
- Тепловая эффективность биметаллических радиаторов в четыре раза выше, чем у аналогов из чугуна.
- Способность выдерживать гидравлические удары и сопротивляться агрессивной среде теплоносителя приблизительно одинаковые. Но при резком скачке давления в системе, до 15 атм. чугун даст трещину, а алюминиево-стальная конструкция выдержит без потери работоспособности.
- Соответствие секций радиаторов. Тепловая мощность одного «ребра» изделия из чугуна составит 100-160 Вт, по сравнению с биметаллом 150-180 Вт.
Замена чугунных радиаторов на биметаллические — это оправданное и целесообразное решение. Хотя стоимость последних несколько выше, материальные затраты окупятся благодаря высокой теплоотдаче.
При выполнении работ выполняется пересчет площади отопления при переделке. В квартире запрещается подключать к системе обогрева приборы с большей тепловой мощностью, чем указано в проектной документации. Так, если комнату грели две батареи из чугуна с 8 секциями, при замене нужно будет поставить два обогревателя из биметалла по 6 ребер в каждом.
Для многоквартирного дома лучшим вариантом остаются алюминиево-стальные батареи. Подключение биметалла к автономным системам обогрева рекомендовано в случае принудительной циркуляции теплоносителя.
Алюминиевые радиаторы отопления
Эти приборы изготавливаются из алюминиевого сплава, усиливающего теплопроводность, легкие по весу, обладают рекордной теплоотдачей. Большей частью выполняются в секционной конструкции, но возможны варианты панельных типов.
Поддерживают давление до 15-20 атмосфер. Основное их достоинство заключается в том, что они значительно быстрее, чем чугунные, нагревают помещение и позволяют регулировать температурный режим при помощи термостатических устройств.
Преимуществом алюминиевых радиаторов также являются:
- Широкий выбор моделей, различных по дизайну, формам и размерам
- Эстетичный внешний вид
- Компактность
- Легкость монтажа
- Эргономичность
- Сравнительно доступная стоимость
Недостатки:
Крайне требовательны к качеству носителя тепла
Для нормального функционирования важно, чтобы в воде не было сорных примесей и поддерживалась нейтральная кислотность носителя тепла Плохо переносят температурные перепады и скачки давления Низкий срок эксплуатации Необходимость удаления лишнего воздуха, который появляется при соприкосновении теплоносителя с защитной пленкой
Указанные недостатки ограничивают использование таких батарей в условиях многоэтажного строительства.
Стальной или алюминиевый радиатор
При выборе между батареями из стали и алюминия вопрос решается очень просто: достаточно посмотреть на коэффициент теплоотдачи материалов. Для алюминия он 202-236 Вт/м*К, для стали 47 Вт/м*К. Разница в пять раз. Это значит, что при равных габаритах вам нужно будет в пять раз больше секций стальных радиаторов, чем алюминиевых. К плюсам алюминия можно отнести большую долговечность отопительных приборов (при соблюдении условий эксплуатации).
Внешне между стальными и алюминиевыми батареями разница есть, но она не так уж велика
Потому секционные стальные батареи — большая редкость. Но из стали делают панельные радиаторы. Там картина по теплоотдаче иная, но сравнивать в этом случае очень тяжело. Панельные радиаторы одной и той же ширины и высоты, имеют разную глубину и количество нагревательных панелей и пластин оребрения. А это очень сильно влияет на тепловую мощность.
Из стали, кроме панельных радиаторов, делают трубчатые. Они не очень распространены из-за большого объема теплоносителя, а значит, и большой тепловой инерции. Но иметь могут привлекательный дизайн. А еще такие трубчатые радиаторы имеют невысокую цену, что может сыграть свою роль.
Делая выбор между стальными и алюминиевыми радиаторами опираться нужно не только на теплоотдачу
Обязательно обратить внимание нужно на состав и качество теплоносителя, циркулирующего в трубах. Если pH высокий (выше 8), алюминий вы уже не поставите, а сталь неплохо себя ведет и при более высоких показателях
Также нужно принимать во внимание и давление. Посмотрите рабочее и максимальное у приглянувшихся вам моделей, и сравните с тем, которое бывает в ваших сетях (если подключены к центральному отоплению, нужно узнать параметры в ДЭУ, ЖЭК и т.п.).
Стальные трубчатые радиаторы могут выглядеть и так. Но основное при выборе — технические характеристики и их соответствие условиям вашей сети
Алюминиевые батареи чаще ставят в системах индивидуального отопления с принудительной циркуляцией. Они имеют небольшой объем (теплоносителя в секции всего около 200 мл), из-за чего система быстро нагревается. Малая тепловая инерция позволяет четко поддерживать нужную температуру и не тратить при этом лишение деньги на отопление: топлива тратиться только необходимое количество. Но такой эффект возможен только при использовании котлов с автоматикой. Для энергонезависимых моделей больше подходят или стальные трубчатые радиаторы и регистры, или чугунные батареи.
Итак, решая стальной или алюминиевый радиатор ставить, мы пришли к выводу, что стальные подходят больше, если:
- нужен недорогой вариант отопительных приборов (но учтите, что срок службы у них небольшой);
- pH теплоносителя выше 8.
Как выбрать батареи в квартиру?
Виды радиаторов
Среди огромного разнообразия моделей перед потребителем возникает проблема, какие батареи отопления лучше выбрать для квартиры, а какие для частного дома.
Виды батарей можно сгруппировать по следующим признакам.
- Материал изготовления;
- Форма устройства и способ размещения.
Материал изготовления
Приборы отопления бывают:
- чугунные;
- стальные;
- алюминиевые;
- биметаллические;
- медные;
- пластиковые.
Чугунные
Секции первых чугунных батарей отопления ещё можно наблюдать в старых многоквартирных домах советского периода постройки. Внешний облик оставлял желать лучшего. Они были довольно громоздкими и никак не являлись украшением интерьеров квартир.
Современные приборы такого типа обладают стильным дизайном и высокой теплоотдачей. Благодаря структуре чугуна, радиатор может выдержать критический уровень давления до 30 атмосфер (А), что спасает его от мощного гидроудара и разрыва корпуса.
Лучше чугунные батареи для квартиры
Изделия из чугуна «терпимы» к качеству воды и выдерживают многолетнюю эксплуатацию с загрязненным теплоносителем. Благодаря конструкции, батареи можно собирать и разбирать, варьируя количество секций.
Стальные
В квартире можно порекомендовать установку стального радиатора. Они выгодно отличаются от своих чугунных «собратьев» лёгким весом.
Приборы рассчитаны на предельную температуру теплоносителя в 90 С. Стальные батареи бывают трубчатыми и панельными. И те и другие обладают высокой степенью теплоотдачи.
Они нагреваются почти в два раза быстрее, чем чугунные аналоги, но и остывают также быстро. По окончании отопительного сезона воду из стальных радиаторов не сливают. Делается это для того, чтобы от контакта с воздухом не смогла ржаветь внутренняя поверхность каналов изделий.
Панельные модели представляют собой не разборную конструкцию в то время, как в трубчатых изделиях можно производить замену секций или дополнять новыми.
Алюминиевые

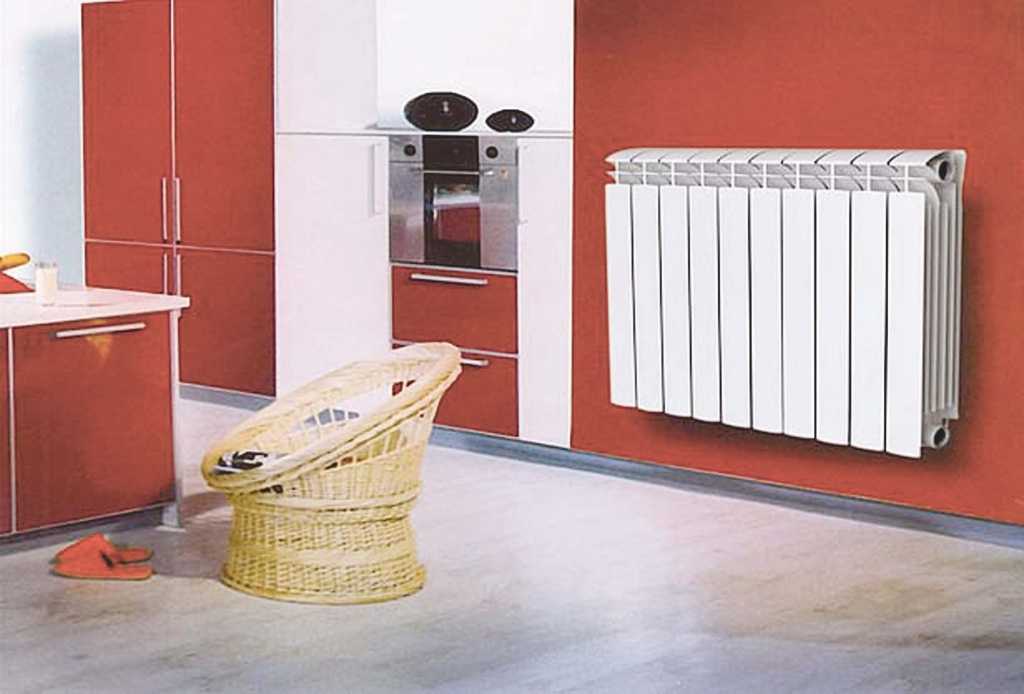

Алюминиевые отопительные приборы для квартир часто являются бюджетным вариантом. Батарея, изготовленная методом экструзии, ремонту не подлежит. Используя технологию выдавливания расплавленного металла в форму, получают цельный прибор с проточными каналами.
К недостаткам следует отнести дороговизну изделий и сложность подсоединения к стальным трубам только через специальные муфты по наружной стороне. Алюминиевые обогреватели капризны по отношению к теплоносителю централизованного отопления. Их каналы могут быстро быть забиты отложениями неочищенной горячей воды.
Биметаллические
Батарея изготовлена из двух металлов – стали и алюминия. Основой радиатора является горизонтальные вводные и выводные стальные трубки с поперечными трубчатыми каналами, окружённые конверторными алюминиевыми пластинами.
Биметаллическая конструкция совмещает в себе лучшие теплотехнические свойства двух металлов. Сталь, нагреваясь от теплоносителя, передаёт тепло алюминиевым пластинам. Те намного быстрее стального корпуса отдают тепловую энергию в воздушное пространство квартиры.
Медные
Медь – это превосходный проводник тепла, с которым не сравнится ни один металл. Медный теплообменник является идеальным прибором для обогрева помещений. Наряду с великолепным внешним видом радиатор служит, как минимум 25 – 30 лет.
Поверхность металла практически не имеет адгезии, благодаря чему в его трубках даже грязная горячая вода не оставляет никаких отложений. Медь абсолютно индифферентна к коррозионным процессам, выдерживает давление в трубах до 36 атмосфер и температуру свыше 100 С. Единственный и существенный недостаток – это высокая стоимость медных изделий.
Пластиковые
Пластиковые радиаторы – сегодняшняя новинка на рынке теплотехники. В техническом отношении новые изделия ещё значительно отстают от своих аналогов из других материалов.
Несмотря на это, из-за своих преимуществ за пластиковыми приборами обогрева ожидается большое будущее. Пластиковые изделия на несколько порядков дешевле батарей из других материалов. Их легко соединять с пластиковыми трубами. Материал может быть любого цвета, что даёт возможность придать интерьеру помещения необычайно красивый колорит.
Форма устройства и способ размещения
По форме устройства радиаторы делятся на панельные и трубчатые изделия (см. выше главу «Стальные»).
Что касается способа размещения, то напольные приборы опираются на ножки, а настенные модели крепятся к вертикальным ограждениям.
Напольные радиаторы
