Обвязка радиаторов
Сам по себе секционный радиатор — это «полуфабрикат», который подключить к системе невозможно. Особенно учитывая, что с одной стороны у него правая резьба, а с другой левая. Эта особенность продиктована способом соединения отдельных секций в батарею через ниппель, у которого два участка с разнонаправленной резьбой и прокладкой между ними. Чтобы подключить батарею к системе, нужны специальные фитинги (футорки) и заглушки.
Минимальный набор дополнительных элементов для подключения чугунной батареи включает в себя две футорки и две заглушки. В зависимости от особенностей системы отопления и стороны, с которой подходят подводки, внешняя резьба заглушек и футорок может быть левой или правой. А внутренняя резьба у футорок всегда правая.
Если чугунную батарею надо оснастить краном Маевского или автоматическим радиаторным воздухоотводчиком, то вместо верхней пробки вкручивают ещё одну футорку.
Для алюминиевых и биметаллических радиаторов продают уже готовые комплекты, которые состоят из четырёх футорок (попарно с левой и правой внешней резьбой), одной пробки под размер внутренней резьбы футорки и одного крана Маевского (плюс ключ для него).
Конечно, кран Маевского или автоматический воздухоотводчик необязательны, но они дают возможность спустить воздушную пробку, образовавшуюся в батарее.
Ещё один рекомендованный элемент обвязки для батареи центральной системы отопления — шаровые краны на подачу и обратку. Они дают возможность без остановки системы провести ремонт или замену батареи при появлении в ней течи, а также нарастить количество секций при нехватке тепловой мощности для обогрева помещения.
Для автономной системы отопления вместо шарового вентиля на подачу лучше установить ручной или автоматический терморегулятор.
Краны и терморегуляторы к батарее подсоединяют через «американку», а способ их соединения с подводкой зависит от материала труб.
Классификация и виды
Классификация разделяет фитинги на разные виды в зависимости от назначения и способа соединения.
По назначению
В зависимости от целевого назначения фитинги бывают следующих видов:
Отводы и уголки. Устанавливаются в местах, где трубопровод меняет направление под определенным углом (от 45º до 120º).
Тройники и крестовины. Применяются для подключения к основной линии двух или трех ответвлений под прямым углом.
Муфты, американки. Используются для стыковки металлопластиковых труб одинакового диаметра.
Переходники. Соединяют изделия разных типоразмеров и материалов.
Заглушки. Устанавливаются на тупиковых линиях систем.
Фитинги запорного типа (краны, вентили, клапаны). Применяются для кратковременной или постоянной остановки движения потока в определенном направлении.
По способу соединения
В зависимости от способа соединения фитинги для металлопласта можно разделить на три вида:
- Компрессионные (цанговые и обжимные). Состоят из корпуса, обжимного кольца, двух уплотнителей из синтетического каучука и накидной гайки. Образуют разъемное соединение. Предназначены для эксплуатации в трубопроводах диаметром 16, 20, 26, 32, 40 мм с рабочим давлением не выше 25 бар и температурным режимом до 115 ºС. Устанавливаются с помощью разводного или рожкового ключа. При выходе из строя их можно не менять полностью, а заменить только износившийся элемент.
- Пресс-фитинги. Дают неразъемное монолитное соединение. Состоят из цельнолитого корпуса, гильзы, изготовленной из нержавейки, клипсы — эластичного кольца, соединяющего гильзу с корпусом. Могут использоваться при скрытой прокладке разводок систем отопления и трубопроводов теплого пола под стяжку. Устанавливаются с помощью гидравлической пресс- машины с микропроцессорным управлением или ручного аналога — пресс-клещей путем обжатия гильзы вокруг металлопластиковой трубы.
- Пуш-фитинги. Применяются при любом виде монтажа, в т.ч. скрытом. Относятся к соединителям разъемного типа. Устанавливаются без использования инструмента. Состоят из корпуса, двух уплотнительных колец, внутренних обжимных колец с блокировочными пружинами, наружного кожуха с контрольными отверстиями. При установке соединитель просто надевается на подготовленный конец трубы до упора. Для контроля качества стыков используются окошки на корпусе.
Монтаж
Монтаж фитингов делится на два вида — это компрессионное соединение (быстроразъемное) или с использованием сварочного оборудования.
Электросварочные соединения
Широко используются в промышленности. Допускается давление в системе от 1 до 2,5 МПа.
Данное соединение имеет закладной электронагревательный сегмент (металлическая проволока сопротивления). У каждого изделия есть штрихкод с информацией; требуемом напряжении и времени для соединения. Существуют автоматические устройства. Процесс монтажа легкий и быстрый.
Во время сварки материал становится однородным и герметичным.
Фитинги под сварку
Подготовка к сварке
- Угол среза трубы 90 градусов
- Демонтируется фаска
- Поверхности нагреваются при помощи насадки для паяльника, фиксируются.
- После остывания точки, узел готов.
Если диаметр трубы большой и не требует поворотов, то сварка производится встык.
Подобный монтаж имеет весомый недостаток. При аварии меняется весь отрезок.
При соблюдении технологии, отпрессованный фитинг прослужит более 30 лет.
Компрессионный фитинг
Данный вид монтажа прекрасно подойдет для самостоятельной укладки труб. Легко производится замена составляющих водопроводной системы. Для сборки нужны только руки.
Недостаток — короткий срок службы. Резиновая вкладка прослужит максимум 5 лет. По этой причине замоноличивать данный вид соединения не стоит.
https://youtube.com/watch?v=4wC36soTX8k
Марки полиэтилена
ПЭ32 — полиэтилен высокого давления до ПЭ100 — низкого давления. ПЭ80 и ПЭ100 используются для городских магистралей холодного водоснабжения.
Диаметр и толщина стенок
Согласно ГОСТ 18599-2001 внешний диаметр ПЭ трубы не может быть ниже 10 мм при толщине стенки 2 мм.
Максимальные параметры — 1200 мм диаметр при толщине 58,8 мм. Такой трубопровод выдерживает до 1,6 МПа (16 атмосфер).
Прочность
В маркировке значение прочности указывается после букв SDR: чем параметр меньше, тем изделие прочнее.
ГОСТ не допускает дефектов в изделии.
При монтаже водопровода фитинги и трубы должны быть одного диаметра.
Какие фитинги используют при монтаже системы водоотведения?
В случае монтажа канализации возникает необходимость использовать такие фитинги, которые получится соединить без применения сварочного аппарата и элементов с резьбой.
Сейчас уже стараются отказаться от устаревших канализационных систем из чугуна и прочих металлов. Поэтому выбирают пластмассовые трубы и соединения, которые отличаются простотой установки. Ведь применение таких материалов значительно увеличивает срок эксплуатации канализационной системы. Кроме того, это позволит сэкономить бюджет.
Монтаж трубопровода и фитингов из пластика имеет множество преимуществ:
- Невесомость конструкции. Это одно из важных качеств, почему пользователи выбирают подобные элементы. С монтажом легких конструкций из пластика справится даже один человек, не придется нанимать бригаду специалистов. Это еще облегчает транспортировку материалов до места установки системы. Так, трубы с полной комплектацией для двухуровневого дома, получится привезти даже на легковом автомобиле.
- Длительный срок использования. Средний срок службы пластиковых труб и соединений из того же материала, составляет 35 лет. Все из-за того, что они имеют устойчивость к ржавчине, а внутри не собираются минеральные отложения. Качественные пластиковые элементы не разрушаются даже при воздействии агрессивной щелочи и кислоты.
- Отсутствие сложностей монтажа. Элементы соединяются между собой по принципу сборки конструктора. Поэтому мастеру не обязательно иметь специальные навыки.
- Большое количество форм соединительных элементов. Это позволяет выполнить монтаж канализации любой сложности.
При выборе труб и фитингов для монтажа трубопровода, необходимо выбирать изделия только от надежных производителей. В противном случае система не прослужит долгие годы. Кроме того, следует проверять надежность стыков при проведении монтажа.
Соединяющие части для дренажных систем и капельного орошения
Дренажная система необходима для эффективного удаления избытка осадков в почву. Применение дренажных конструкций дает возможность оградить территорию от избыточной влажности, уберечь цокольные и подвальные помещения от потока воды, загнивания растений. На сегодняшний день для дренажных систем используют трубы и соединительные части из ПВХ, так как они имеют ряд преимуществ:
- Небольшой вес;
- Простой монтаж;
- Устойчивость к агрессивным средам;
- Длительный срок эксплуатации.
Для монтажа данного вида систем используются фитинги для дренажных труб без использования дорогостоящего оборудования. Монтаж осуществляется с применением таких элементов как муфты, переходники, тройники.
Капельный полив — это вид полива растений, при котором вода поступает в прикорневую область с помощью дозаторов. Очень важным моментом является правильный выбор устройства для подачи воды к корням. Устройства для подачи воды подразделяются на:
- Капельницы;
- Капельные ленты;
- Спринклер.
Капельный полив
Капельная лента представляет собой тонкую трубку с внедренной внутрь капельницей. Это самый распространенный способ капельного орошения. Для монтажа капельной ленты предназначены фитинги для капельной ленты. Преимуществами капельного полива являются:
- Экономия воды;
- Полное дозирование питания растений;
- Возможность полива при низком давлении воды;
- Экономия времени на полив.
Для того чтобы соединить трубопровод, нужно тщательно изучить виды соединительных деталей и их характеристики, потому что для каждого вида инженерных систем подходит индивидуальная конструкция и монтаж.
Особенности монтажных работ
Каждый вид представленных стыковок имеет свои особенности при монтажных работах.
Резьбовые фитинги для водопровода
Правила установки резьбовых моделей
Определиться с местом для установки. При этом нужно учитывать, что разъемные соединения нельзя устанавливать в места, куда потом не будет доступа. Например, в отопительную систему пола или внутреннюю прокладку стен. Необходимая длина кусков трубы отрезается специальными ножницами – труборезами. Деформированную окружность выправляют калибратором. Обязательно удаляются неровности и зазубрены. Проводится разборка фитинга, с него снимают гайку и достают кольцо. Все это надевается на край трубы. Саму трубку натягивают на штуцер и устанавливают ровно. Обжимное кольцо надвигают на свое место, и до упора закручивают гайку
При этом важно накрутить ее плотно, но не сорвать резьбу. Отрезая нужную длину, учтите, что для этого вида стыковки нужно оставить 10 см запаса
После выполнения разреза восстановите форму диаметра калибратором. На этот участок надеваете гайку и разрезное кольцо. Прежде, чем надевать штуцер, смажьте его силиконом или смочите водой. Крепежную гайку вначале заворачиваете руками, потом крепите ключом.
Монтаж компрессионного механизма
Соединений такой конструкции принято считать съемным. Но мастера с опытом работы рекомендуют при разборке заменять фитинг новым, так как демонтаж снижает его качества.
Методика монтажа пресс конструкции
Особенностью установки этой конструкции является применение дополнительных инструментов, таких, как:
- клещи для пресса,
- спецмашина.
На подготовленную поверхность надевается обжимная муфта, затем вставляется штуцер и специальными приспособлениями выполняется зажим стыковки.
Виды компрессионных фитингов
Компрессионные фитинги изготавливаются самых различных форм и разного назначения. Среди них можно выделить
- заглушки для «глухих» ответвлений системы;
- тройники для разводки;
- компенсационные и равнопроходные муфты для стыковки отрезков труб различного или одинакового диаметра;
- отводы для создания изгибов;
- фланцы для возможности монтажа дополнительной аппаратуры;
- комбинированные для соединения металлических и пластиковых элементов.
При монтаже системы всегда используется несколько видов фитингов.
Установка компрессионных фитингов для труб ПНД
Подготовка труб ограничивается нанесением разметки. Показывающей глубину вхождения трубы в фитинг, и смазыванием ее концов мыльным раствором. Гайки фитинга слегка откручиваются, после чего труба с усилием вставляется в фитинг до нанесенной метки (усилие означает, что труба вошла в уплотнительное кольцо, и соединение будет герметичным). Гайки закручиваются до упора, и соединение готово. Оно отличается прочностью и долговечностью.
Цанговые детали
Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.
Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.
Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.
Трубы высокого давления из пластика
Современные реалии характеризуются стремительным ростом популярности труб из пластика. С точки зрения способности переносить высокое давление они уступают металлическим изделиям, однако по ряду других качеств во многом их превосходят.
Для организации трубопроводов с высокой скоростью транспортировки и повышенным расходом среды в основном используется продукция из полиэтилена следующих типов:
- Стандартный материал.
- Под низкое давление.
- Полиэтилен с поперечной прошивкой.
Первый вариант предусматривает наличие довольно низкого давления, до 2 Мпа. По этой причине использование этого пластика – явление довольно редкое. Более оптимальными характеристиками в этом отношении у полиэтилена низкого давления ПНД. В этом случае показатель растягивающего давления может возрастать до 2,5 Мпа. Такие трубы не выходят из строя при нагревании до +80 градусов.
Достоинства и недостатки цанговых соединений
Компрессионные фитинги приобрели свою популярность благодаря массе преимуществ:
- простота в использовании;
- высокая степень надежности;
- возможность повторного использования;
- устойчивость к температурным воздействиям (до 170 градусов);
- устойчивость к повышенному давлению (до 15 атмосфер);
- скорость монтажа и демонтажа соединения.
Из недостатков самым существенным является то, что в процессе эксплуатации цанговые крепления необходимо обслуживать – производить осмотр и обтяжку по мере необходимости. Поэтому их нельзя замуровывать и применять в труднодоступных местах.
По материалу изготовления фитинги бывают:
- Стальные – производятся из легированной, углеродистой стали с защитным покрытием (например, оцинкованной) или нержавеющей стали. Выдерживают высокие температуры, стойкие к агрессивным средам. Используются преимущественно в стальных трубопроводах отопления и водоснабжения.
- Чугунные – высокопрочные и долговечные. В основном применяются с чугунными радиаторами отопления.
- Латунные – используются в отопительных системах как со стальными, так и с трубами из пластика и металлопластика. Ударопрочны, термостойки, герметичны. Покрытые никелем или хромом, фитинги устойчивы к окислению. За счет гибкости латуни упрощаются и ускоряются монтажные работы.
- Полипропиленовые – активно завоевывают рынок как термостойкие, не подверженные коррозии и ржавчине элементы отопительных систем с использованием труб из пластика и полипропилена. Сравнительно низкая цена и достаточно высокий срок службы – 30 лет.
При монтаже трубопроводов отопительной системы или водопроводов используют следующие методы присоединения фитинга: резьбовые, клеевые и пресс-фитинги. Резьбовой – самый оптимальный. Позволяет многократно разбирать и собирать систему. Пресс-фитинг – наивысшая герметичность, наименьшие затраты по времени монтажа. Клеевой – только там, где инструкция его рекомендует.
Предложенные здесь советы носят чисто рекомендательный характер, а окончательный выбор элементов и материала для отопительных систем и водопровода остается за вами. Индивидуальный подход, качество, цена – три ступеньки, через которые нельзя перепрыгивать!
№10. Фитинги для металлопластиковых труб
Соединение отдельных участков трубопровода обеспечивается за счет использования специальных фитингов. Конечно, тема выбора подходящих фитингов требует более подробного рассмотрения, но мы остановимся на основных видах соединений и их особенностях.
Итак, фитинги для металлопластиковых труб бывают таких видов:
разъемные фитинги также называются разборными, резьбовыми и цанговыми. Стоят дороже остальных, их можно несколько раз собирать и разбирать. Корпус такого фитинга изготовлен из латуни, фиксация обеспечивается благодаря обжимному кольцу и прокладке. В общих чертах процесс монтажа выглядит так. На трубу наносится разметка, проводится нарезка специальным устройством и калибровка трубы (необходима для восстановления формы). Затем на трубу одевают накидную гайку и цанг фитинга, внутрь трубы вставляется корпус фитинга до упора. Остается только закрутить накидную гайку на фитинг, одеть накидную гайку на другую трубу и соединить элементы (наглядно представлено в видео). Такое соединение используют для организации систем холодного водоснабжения, для отопления и горячей воды это не самый подходящий вариант – через 2-3 года можно заметить течь. Конечно, соединение можно подтянуть, но все это до поры до времени, т.е. пока не исчерпается ресурс резьбы;
- компрессионный (обжимной) фитинг куда более прост в монтаже, состоит из штуцера и накидной гайки, которые фиксируются обжимным кольцом. Такие соединения подходят для систем холодного водоснабжения, но могут быть использованы и для водопроводов с горячей водой;
- пресс-фитинги – лучший вариант для построения системы отопления. Такие фитинги имеют сложную конструкцию, но позволяют создать максимально надежное соединение, которое легко перенесет скачки температуры и давления. Монтаж таких фитингов осуществляется при помощи специальных пресс-машин, которые стоят дорого.
Использование фитингов на гофрированных трубах
Нормы и правила современного строительства предъявляют высокие требования не только к качеству новостроек, но также к подведенным коммуникациям. Очень часто для этих целей используется гофрированная нержавеющая труба. Идеальным является сочетание гофрированной трубы из нержавейки и фитингов различных видов. Фитинги для гофрированной нержавейки производятся из высококачественной латуни для сантехнических нужд. Есть два варианта таких соединительных элементов для гофрированных труб:
- для применения в системе внутренней газификации помещения;
- для использования в остальных коммуникациях внутри зданий – водоснабжение, теплоснабжение и других.
Фитинги для гофротрубы из нержавейки такжеразделяют по виду монтажа:
- прямые – применяют, если соединяющиеся участки трубопровода одного размера;
- редукционные – используют на трубопроводах, где требуется соединять трубы разного диаметра.
Фитинги для соединения труб
По типу соединения гофротрубы применяют такие фитинги:
- муфта – для прямых участков;
- тройник – разветвление под углом 90 градусов от основного трубопровода;
- угольник – соединяет участки из нержавеющей гофрированной трубы, с участками труб из других материалов, изменяя движение потока.
Как выбрать фитинги для трубопроводов: советы и рекомендации
Выбор правильных фитингов – важный этап при выполнении любых работ, связанных с трубопроводами и системами водоснабжения. От правильно подобранных фитингов зависит не только надежность системы, но и её эффективность в долгосрочной перспективе. В этой статье мы рассмотрим основные критерии, которые следует учитывать при выборе фитингов на сайте https://www.termoros.com/catalog/fitingi/ , чтобы обеспечить надежность и долговечность вашей системы. Независимо от того, являетесь ли вы профессиональным сантехником или просто заботитесь о собственном доме, этот материал поможет вам сделать правильный выбор и избежать многих проблем в будущем.
Виды и типы соединения фитингов
Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.
Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.
Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.
Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.
Муфты и переходники
Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.
Муфта пп
Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.
Муфта комбинированная пп
Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.
Переходник пп
С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.
Уголок, тройник и крестовина
В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.
Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.
Уголок пп
Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.
Тройник пп
Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.
Крестовина пп
Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.
Обвод и компенсаторы
Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.
Обвод пп
Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.
Фитинг американка
Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.
Американка пп
Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.
Краны, вентили и заглушки
Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.
Вентиль пп
В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

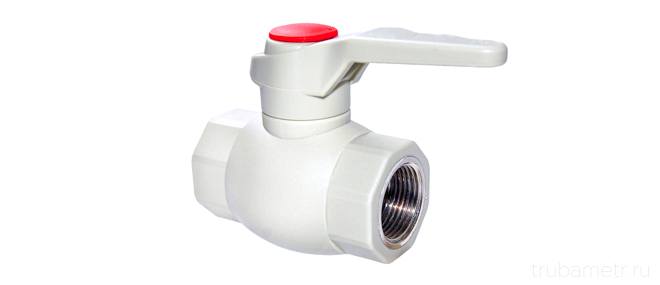

Кран пп
Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.
Заглушка пп
Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.
Критерии подбора и особенности моделей фитингов для газа
Из многообразия имеющихся в ассортименте стыковочных соединений для безопасной проводки газовых коммуникаций пригодны только определенные виды, которые соответствуют необходимым показателям.
Стальные фитинги и трубы
Изделия из высокопрочной стали всегда славились своим качеством. Для подвода бытовых коммуникаций имеется возможность использования нескольких видов стыковочных элементов. Полную герметичность обеспечивают и бесшовные прокатные стыки, и как холодным, так и горячим методом.
Металлические фитинги для газопровода
Стальные отводы прокладывают к жилым дамам наземным способом. Для защиты от вредных внешних воздействий выполняется двойное покрытие поверхности, грунтовкой и краской.
Стыковые крепления для таких магистралей изготавливаются из чугуна, стали или латуни. По конструкции подходят только два типа, это:
- резьбовой (разъемный),
- сварной (монолитный).
Модели фитингов, предназначенные для неразъемной стыковки, устанавливаются на протяжении основной линии подачи газа. Особенности монтажа включают формирование ровного и гладкого кольцевого шва электродуговым методом или газовой пайкой.
Ответвления, идущие к счетчику и приборам, скрепляются только разъемными резьбовыми фитингами. Герметичность стыков обеспечивается термостойким полимерным материалом ФУМ. Такая лента легко ложится на сгон, но может быть повреждена движением муфты против часовой стрелки, что приведет к утечке. Поэтому монтаж фитингов для газа с использованием ленты ФУМ требует опыта и навыков.
