Устройство временного электроснабжения: Как устроено? Обзор

Временные сети

Иногда необходимо создать условия для краткосрочного подключения потребителя к системе. Для этого используют особый вид – временные сети. К примеру, такие монтируют для проведения массовых мероприятий в чистом поле, где нет инфраструктуры.

Несмотря на то что называется это все временным, техника безопасности при выполнении работ ничем не отличается от основной. Монтаж должен быть выполнен на основании всех технических параметров, с соблюдением техники безопасности.

Иногда спрашивают, кто может проводить монтаж временных электрических сетей. Это зависит от вида работ:

1. Дома гражданин имеет право самостоятельно добавить внешний провод, если его прокладка не запрещена правилами.
2. Монтаж внешних сетей делается только специалистом (смотри выше). Это никак не зависит от срока их службы.

Если появились или остались вопросы, необходимо выполнение работ по монтажу электрических сетей (внешних), пишите или звоните. Контактная информация находится в одноименном разделе сайта.

Общие сведения

Требования к электронной сети

Сперва стоит предоставить требования к временному снабжению участка электронной энергией, на котором и будут произведены строй работы:

Надежность – снабжение электричеством на время стройки обязано быть бесперебойным.Свойство  — напряжение и частоты должны давать гарантии на работу электронных устройств.Сохранность – защита персонала по максимуму, также неопасная работы операторов на строительной площадке.

Для этого будет нужно поначалу документально решать организационные моменты, которые соединены с подключением к магистралям с достаточной мощностью, которые уже есть в наличии.

Мероприятия по организации

Зависимо от того, где размещен участок, на котором и будет происходить стройку, будет осуществляться выбор метода для подключения временного снабжения электронной энергией.

На выбор разновидности прокладывания кабеля  могут воздействовать такие моменты:

• Удаленность от места электропередачи.
  Расчетная мощность употребления.
  Разновидность объекта – жилые дома, складские помещения либо производственные цеха.
  Выбор сети – трехфазная либо однофазная.
  Состояние полосы электропередач, которая находится поближе всего к месту стройки.

Исходя из данных вариантов следует избрать самый наилучший метод монтажа временного электронного снабжения для строительной площадки. Это быть может и подключение к уже имеющимся электронным сетям, либо же установка автономного электронного генератора. При подключении к электронной сети наилучшим вариантом будет в выяснение в личном порядке в энергосбытовой и электросетевой организации порядок расчета и другие условия.

Нюнасы подключения к имеющимся электронным сетям

1-ая ситуация, которую буквально стоит разглядеть – это когда стройку делается в конкретной близости от собственного же жилища. Способ электрификации от ввода, который уже зарегистрирован, будет куда наименее накладным и наиболее желаемым перед остальными вариациями. На время проведения строй работ будет расходоваться электронная энергия, которая уже есть на местности строительного объекта, и оплата (выдача денег по какому-нибудь обязательству) будет проведена по заключенному ранее договору. Таковой вариант подойдет для временного снабжения электронной энергией личного дома.

Опосля того, как будет возведен новейший строительный объект, и может быть, будет проведен демонтаж старенькых строений, возникает необходимость в переоформлении контракта с организацией снабжения, потому что устройство временного электроснабжения уже не будет нужно.

Для этого будет нужно:

• Указать, какова расчетная мощность употребления.
  Получить технические условия у организации и точки для введения.
  Заказать проектные документы.
  Согласовать проект с муниципальным техническим надзором.
  Выполнить все работы по электронному монтажу.
  Вызвать электронную лабораторию для оценки и составления акта по испытаниям.
  Заключить контракт с организацией, занимающейся сбытом электронной энергии, и можно сдавать объект в эксплуатацию.

Этапы проектирования

Как провести электричество на участок с местом предполагаемых работ, стройплощадку?

Перед началом проектирования в проектную организацию выдается техническое задание, в котором необходимо предоставить:

• состав и мощности нагрузок;
• категорийность подключаемых потребителей;
• источник электропитания – воздушная или кабельная линии, трансформаторная подстанция или автономный источник;
• план размещения потребителей и схему размещения осветительных приборов.

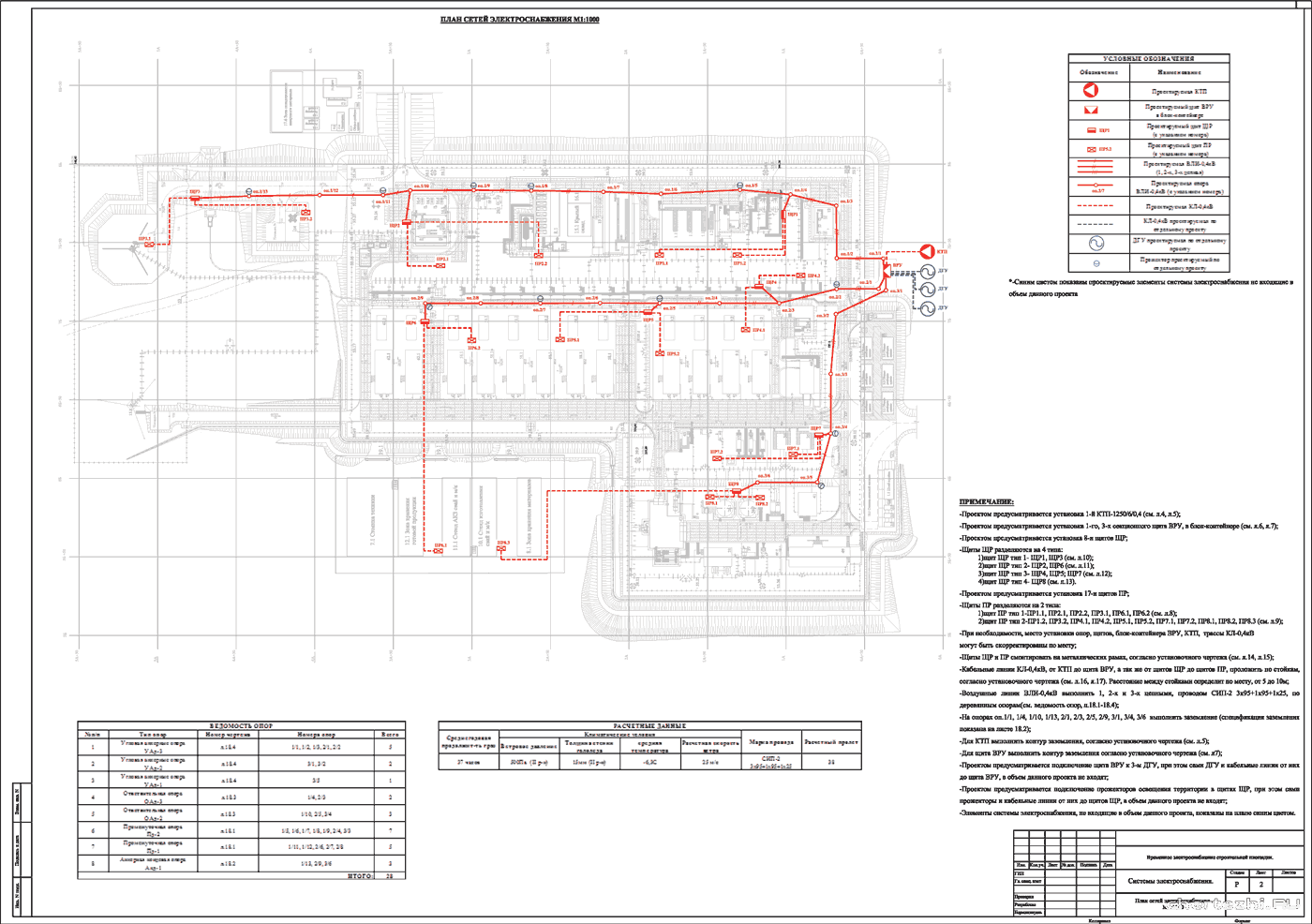

Пример электропроекта временного электроснабжения

На основании технического задания и местных условий проектирующая организация рассматривает варианты подключения электричества, получает технические указания (ТУ) от предприятия электроснабжения, вносит необходимые коррективы и предложения, которые могут касаться строительства необходимых временных передвижных подстанций, прокладки воздушных и кабельных линий электроснабжения с учетом бесперебойной подачи электроэнергии. Затем производится предварительное, эскизное проектирование.

После проведенного согласования всех нюансов создается эскизный проект, временная схема, а затем выполняется проектирование в полном объеме, составляется однолинейная схема электроснабжения, план разводки электропроводки и выполняются все необходимые согласования. Как и в проектировании электроснабжения жилых и промышленных объектов строительства, составляется рабочая, а затем исполнительная документация, в которую вносятся все изменения, внесенные в ходе строительства устройств и оборудования временного энергоснабжения.

Только после того, как проведены все перечисленные действия, можно приступать к строительству, для того, чтобы подключить электричество к объектам стройплощадки.

Проектирование временного электроснабжения наиболее рационально производить с учетом цели работ и строительства. При таком подходе существенно облегчается смета расходов по электроснабжению построенного объекта.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в “Хрущевке”
• Замена электрики в “Сталинке”
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

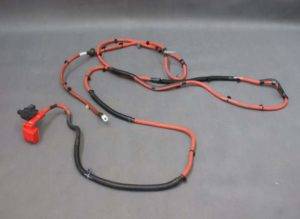

Важность правильного выбора и установки кабеля на строительной площадке

Строительные площадки являются местами, где требуется надежное и безопасное временное электроснабжение. Одним из основных элементов данной системы является кабель, который играет ключевую роль в проведении электроэнергии от источника до различных потребителей на строительной площадке. Поэтому правильный выбор и установка кабеля являются важными задачами.

Основная задача, которую решает кабель на строительной площадке, это обеспечение безопасности работы с электроэнергией. Неправильно выбранный или установленный кабель может стать источником непредсказуемых и опасных ситуаций, таких как короткое замыкание, пожар и электрический удар.

Один из ключевых критериев при выборе кабеля — это его гибкость и прочность. Строительная площадка характеризуется постоянными перемещениями и изменениями конфигурации. Поэтому кабель должен быть достаточно гибким, чтобы удобно прокладывать его вокруг преград и поворачивать на различные углы. Кроме того, он должен быть прочным, чтобы выдерживать нагрузки, связанные с перемещением и эксплуатацией.

Важным фактором при выборе кабеля является его сечение. Оно должно быть достаточно большим, чтобы обеспечить надежную передачу электроэнергии и избежать перегрева кабеля. Правильно подобранное сечение кабеля позволяет минимизировать потери энергии и обеспечить стабильное и безопасное электроснабжение всех потребителей на площадке.

После выбора кабеля необходимо правильно установить его на строительной площадке

Прежде всего, следует обратить внимание на безопасность. Кабель должен быть надежно изолирован и защищен от внешних воздействий

Рекомендуется использовать защитные кожухи или каналы для прокладки кабеля на земле и защитные рубашки для кабеля, проложенного внутри строений.

Для удобства и безопасности потребителей следует предусмотреть маркировку кабеля. В случае нескольких кабелей на строительной площадке, это позволит легко идентифицировать каждый кабель и избежать путаницы при подключении и работе.

Кроме того, следует установить надежные разъемы и контакты для подключения кабеля. Они должны быть совместимы с выбранным типом кабеля и обеспечивать надежное электрическое соединение для безопасной передачи электроэнергии.

Важно помнить, что работа с электроэнергией на строительной площадке требует четкого соблюдения правил и норм безопасности. Правильный выбор и установка кабеля являются одними из важнейших аспектов безопасного и надежного временного электроснабжения

Основные требования к электросети

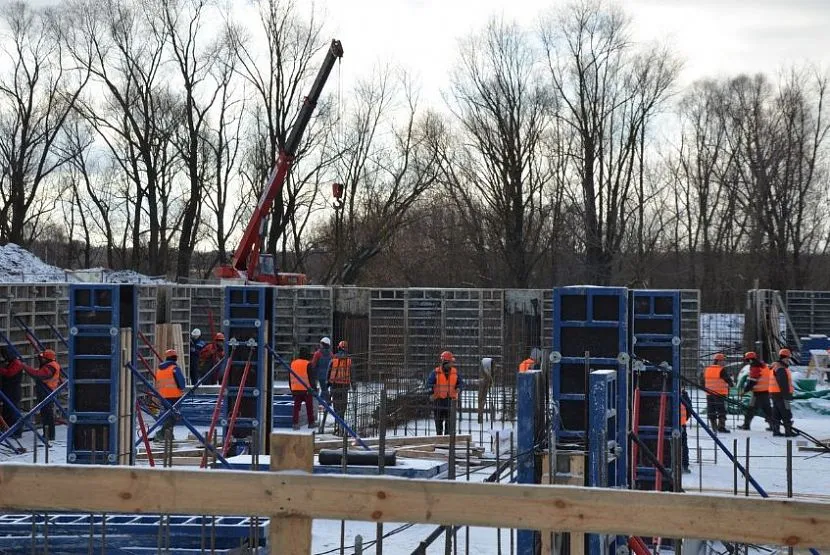

Снабжение стройки электричеством

Так как электричество несет потенциальную опасность для строителей, площадка должна соответствовать ряду критериев, без соблюдения которых делать временное электроснабжение запрещено.

• Надежность. Снабжение должно быть бесперебойным в течение всего времени стройки.
• Качество. Параметры электроснабжения должны соответствовать нормам и гарантировать стабильную работу электроприборов.
• Безопасность. Весь персонал обязательно должен быть защищен от поражения электрическим током, а сама система должна выполняться из качественных надежных компонентов.

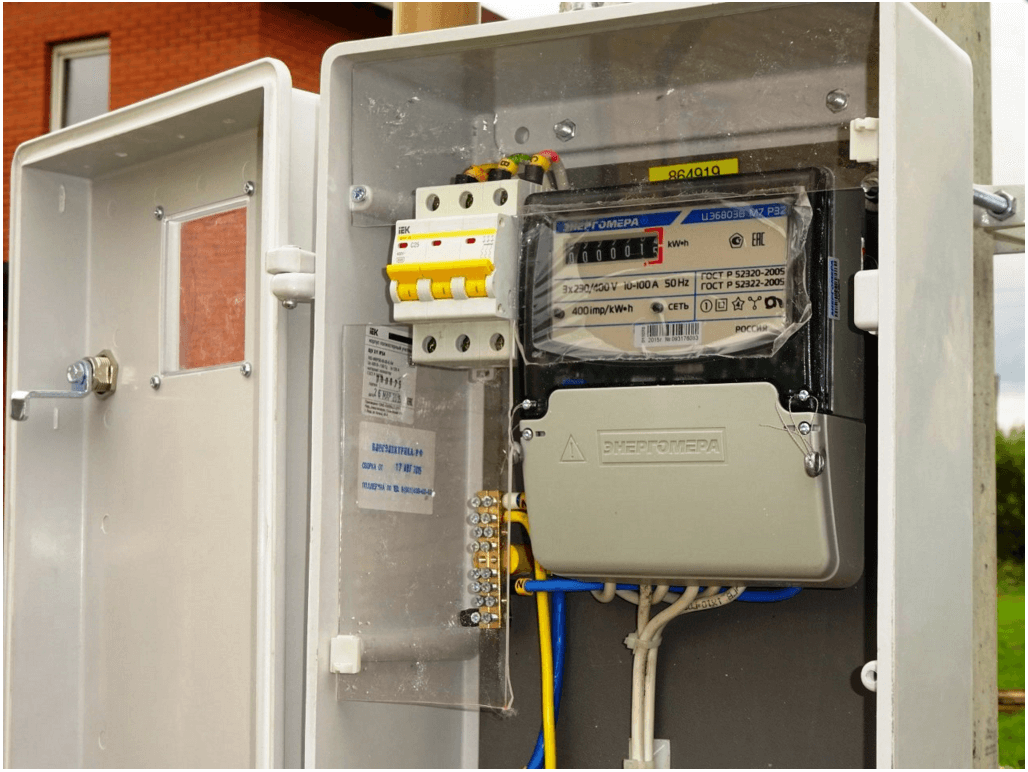

Конструкция ввода

В одной из наших статей уже рассказывалось о самостоятельной сборке трехфазного щита на приусадебном участке. Технология сборки данного щита мало отличается, напомним важные моменты.

Прибор учета и аппараты защиты, такие как автоматический выключатель, УЗО должны находиться в герметичном боксе, препятствующему попаданию влаги и посторонних предметов. Также необходимо организовать устройство заземления, заземлить щиток и сделать повторное заземление нуля от ВЛЭП (ПУЭ глава 1.7. п 1.7.61.), организовать систему TN-C-S (ПУЭ глава 7.1. п. 7.1.13). Не забудьте предпринять все меры безопасности для производства работ.

Прокладка кабелей возможна как в траншеях, в местах которых он не будет испытывать нагрузок от проезжающих по нему техники, так и путем подвеса на тросу на безопасной высоте. Рекомендуем изучить технологию монтажа тросовой электропроводки на даче.

Временное проведение электричества на участок

Временное подключение электричества на участок

Подводка временного электроснабжения на участок связана с рядом организационных моментов. Подключение осуществляется к уже существующим магистралям.  В зависимости от местоположения участка подбирается наилучший способ временного электроснабжения. Выбор зависит от следующих критериев:

• дальность ближайшей линии электропередач;
• вид объекта;
• необходимая мощность;
• вид сети.

В случае подсоединения к действующей электросети следует обратиться в энергосбытовую организацию, чтобы выяснить порядок подключения и другие условия. Для автономного генератора запрашивать разрешение не требуется. Сколько будет стоить вся работа по временному энергоснабжению и сколько потребуется времени, зависит от выбранной схемы.

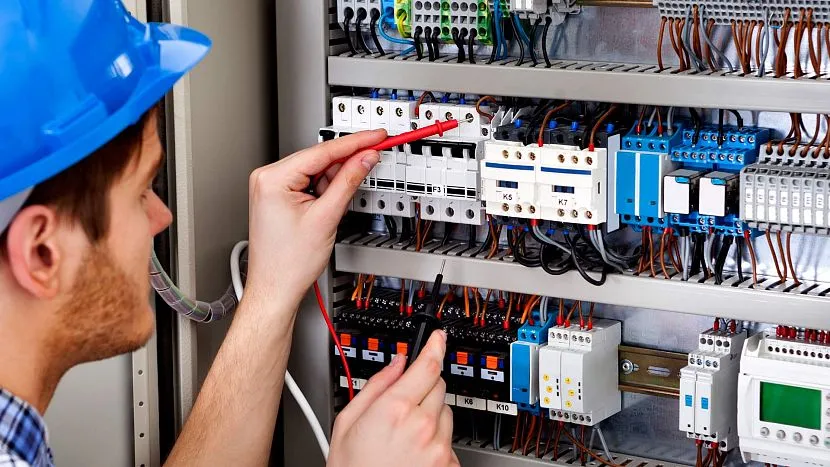

Электробезопасность и меры предосторожности

Согласно требованиям ПУЭ (7 издание), электрооборудование классифицируется безопасным напряжением, которое не превышает 50 вольт переменного тока и 120 – постоянного.  Для устройств, которые находятся снаружи и в зоне опасности, подается низкое напряжение (для внешних установок – 12 вольт при постоянном токе и 30 – при переменном.

Нормы проектирования электроустановок на строительных объектах и подобных им подразумевают обеспечение уровня безопасного напряжения (БН) в 25/60 вольт (постоянный/переменный) при условии применения на данных установках «автоматов» отключения электропитания в качестве защиты, то время отключения должно соответствовать нормам ПУЭ (табл. 1.7.11 главы 1.7).

Чтобы обеспечить повышенную защиту электросети с током до 32 ампер, при подключении электричества используются УЗО с выключателем напряжением до 30мА. Также элементы управления – автоматы выключения, УЗО, пусковые устройства, контакторы и т.п. должны обеспечивать отключение всех фазных и нейтральных проводников.

Типы подключения линий питания к низковольтной комплектной установке строительного объекта:

• через штепсели;

• непосредственно к распределителю;

• при помощи вводного устройства (шкаф зажимов).

Питающая сеть низковольтных устройств вводит и распределяет электричество на объекте тремя фазами с переменным током с глухозаземленной нейтралью с силой тока 380/220 и частотой 50 герц и однофазной системой с переменным током на 220 вольт, с максимальным потреблением 63 А.

Существуют такие типы низковольтных комплектных устройств:

1. НКУ ввода и распределения.

2. Главное распределительное НКУ СП.

3. Трансформаторное НКУ СП.

4. Штепсельное.

По способу применения:

• для ввода и измерения объема потребления электричества от трансформатора, генераторы или от общественных сетей;

• главное распределительное для приема электричества, которое применятся для освещения, питания жилых помещений, сварочных устройств и прочее.

• НКУ распределительное: прием и распределение энергии от более крупных низковольтных установок, а также для подключения электропитания.

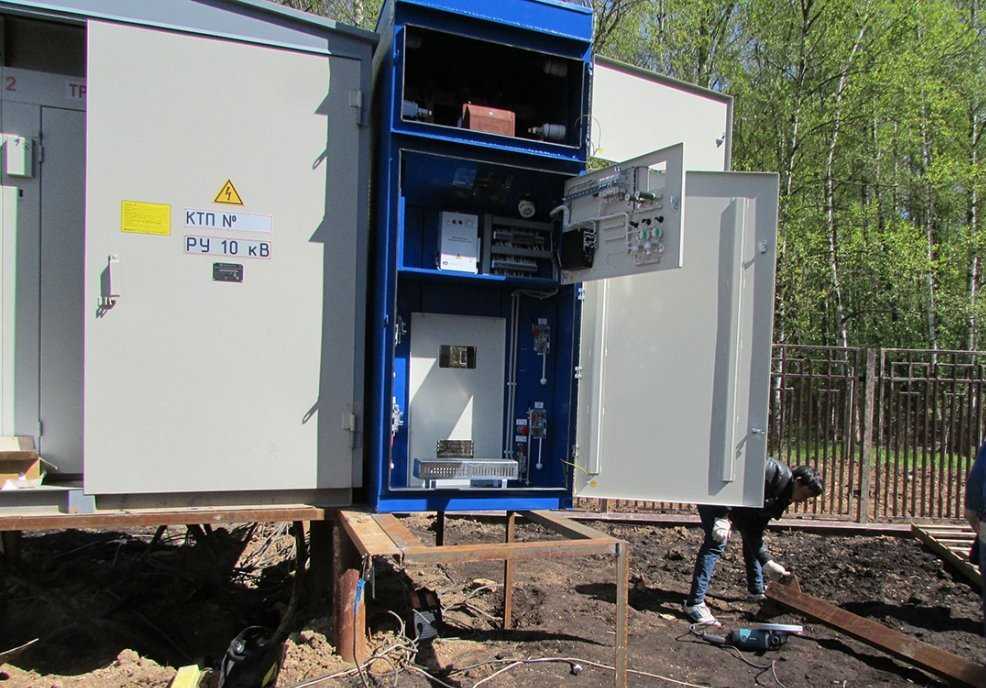

• Низковольтное устройство для трансформаторов – уменьшение напряжения в сети до необходимого уровня.

• Штепсельное устройство – прием электричества через удлинитель от другого любого устройства распределения.

Элементы низковольтных устройств размещаются в специальных шкафах (напольные, настенные), устройства бывают как стационарные, так и передвижные. Например, НКУ для ввода, требуется отдельное место для измерительного и учетного оборудования и элементов, которые фиксируют и обозначают наличие тока в сети. Измерительный блок должен быть опломбирован. Помимо этого, в таких устройствах внутренняя проводка должна быть надежна закрыта от посторонних, при этом обеспечивая доступ к измерителям и тумблерам, с соответствующими надписям, а на двери шкафа размещается изображение электросхемы.  Провода в НКУ вводятся либо сверху, либо снизу, допускается пластиковая либо резиновая изоляция. Устройства производятся с резиновыми (при защите IP 54) или же с пластмассовыми уплотнителями и креплением кабелей в корпусе устройства.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Это интересно: Электропроводка в передвижной бане — как сделать правильно

Подробности вопроса

Что важно учесть

Учтите, что для того, чтобы вам удалось сделать временную электрическую проводку, еще потребуется оформить пакет документов. В том случае, если строительная площадка расположена далеко от линии электропередач, потребуется возведение новой воздушной линии или прокладка кабеля. Для этого вам снова потребуется обращаться в электросетевую организацию и написать заявление на подключение технологического типа, а после вам на руки выдадут ТУ. После оформления документов вами должны быть выполнены все ТУ и потребуется повторно обратиться в сетевую организацию, чтобы подключить щит на трубостойке, а также выполнить опломбирование приборов учета. Подробнее о подключении можно узнать из видеоролика.

Если строительство будет осуществляться в пределах некоммерческого товарищества, то стоимость услуг для коллективного подключения будет куда дешевле для садоводческих, дачных и гаражных кооператив. У них есть трансформаторная подстанция, к которой можно подключаться. Большинство коллективов уже устоялись и сформированы. Ремонтные работы и модернизация оборудования проводится за их счет, в том числе монтаж опор, прокладка воздушной линии и установка трансформаторов. Вновь появившимся застройщикам могут быть предъявлены требования выплаты денежной компенсации от проведенных работ и поведенной модернизации оборудования (частично).

Кстати, отдельно от всего стоит рассмотреть еще и такой способ снабжения электрической энергией, как подключение генератора. С технической точки зрения такие устройства помогают обеспечивать качественную электрическую энергию, а строители будут использовать их на свое усмотрение и не зависеть ни от кого. Но недостатков будет высокая стоимость произведенной электрической энергии. К подобному виду снабжения в основном прибегают лишь в самом начале, когда произошла заминка с оформлением документов.

Мероприятие технического характера

После того, как будут решены все организационные вопросы, и будет выбрана схема временного электроснабжения для строительной площадки, требуется определить место для установки вводного щита на опоре или стойке. Кроме того, требуется установить дополнительную опору в том случае, если отдаляется участок от линии электропередачи больше, чем на 25 метров (это указано в ПУЭ главе 2.4, пункте 2.4.12.). Но данное значение может отличаться в меньшую сторону, как указано в ПУЭ главе 2.4, пункте 2.4.19. По правилам введения щита должен быть установлен на границе или территории того, кто является заявителем.

От вводного ящика делается разметка кабельных трасс или опор электрических передач к месту выполнения работ, осветительных и силовых сетей. Чтобы было оптимальное распределение мощности по строительному участку, силовые провода следует подвести к подъемным механизмам, к участку приготовления бетона, месту выполнения работ по сварке и участке обработки древесины. В начале строительства система освещения временного типа может быть сделана из нескольких прожекторов,  и быть разделена на основное и аварийное освещение, или же общее и местное.

Конструкция введения

Часто занимаясь самостоятельным подключением электричества, неграмотные строители допускают большие ошибки, нарушают ТБ и создают риски для всех остальных рабочих. Примером послужит фото, где видно, что коммутационные приборы, которые используются на открытом воздухе, не защищены от воздействией атмосферных осадков, прикреплены к листу фанеры, который прекрасно впитывает в себя влагу при тумане и дожде. Доступ к прибор свободный, не ограничен для посторонних. Такой щит некачественный, и его и нельзя использовать.

Технология по сборке щитовой на приусадебном участке мало чем отличается от сборки трехфазного щита. Но напомнить важные моменты лишним не будет. Аппараты для защита и прибор учета, к примеру, автоматический выключатель, устройство защитного отключения должны быть расположены в герметичном боксе, который будет препятствовать попадания влаги и остальных посторонних предметов. Также следует организовать заземление для щитовой, а также выполнить повторное зануление от ВЛЭП (ПУЭ главе 1.7., пункте 1.7.61). Не забывайте о том, что вы должны предпринимать все меры безопасности для выполнения работ. Прокладывания кабелей возможно и для траншей, в местах, где не будет нагрузок от проезжающей сверху техники, и путем подвешивания на трос.

Технические мероприятия

Организационные мероприятия

В зависимости от расположения участка, на котором происходит строительство, осуществляется выбор способа для подвода временного электроснабжения. На выбор вида прокладки кабеля влияют следующие моменты:

• Удаленность от линии электропередач.
• Вид объекта: жилой дом, складские помещения или производственный цех.
• Расчетная мощность потребления.
• Выбор сети: однофазная или трехфазная.
• Состояние ближайшей воздушной линии электропередач.

Исходя из этих вариантов выбирается лучший способ монтажа временного электроснабжения на строительной площадке. Это может быть подключение к существующим сетям или установка автономного электрогенератора. При подключении к электросети – лучше в индивидуальном порядке выяснять в электросетевой и в энергосбытовой организации порядок расчета и прочие условия.

Временное электроснабжение строительной площадки: требования к электропитанию

Возникающие вопросы по проектированию необходимо решать комплексно, и брать во внимание серийно производимое оборудование. Повышенное внимание при этом необходимо уделять обеспечению надёжности электроснабжения, и качеству совместимости устройств и электроэнергии. Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания

Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям

Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания. Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям.

Схема электропроводки должна отвечать следующим требованиям:

• Хорошее качество, обеспечивающее номинальные показатели частоты и напряжения для обеспечения бесперебойной работоспособности строительных механизмов;
• Надежность и стабильность, исключающие отключение питания во время работы;
• Электробезопасность применения, которая бы создавала максимальную защиту персонала от получения электротравм.

При этом вам придется обязательно решать вопросы законодательного вида, связанные с подключением к уже существующим энергетическим линиям для выделения достаточных для потребления мощностей, что в свою очередь приводит к определенным финансовым тратам.

Особенности демонтажа временной электросети

Демонтаж временной электросети на строительной площадке требует соответствующей организации и соблюдения определенных мер безопасности. Ниже перечислены основные особенности демонтажа временной электросети:

Планирование и координация: Перед началом демонтажа необходимо разработать план действий и организовать координацию работ с соответствующими службами и организациями

Важно учесть особенности конкретного объекта и обеспечить безопасность демонтажных работ.

Отключение и разметка электрооборудования: Прежде чем приступить к демонтажу, необходимо выключить электрооборудование и отключить его от источника питания. Затем следует произвести разметку электрооборудования, чтобы избежать путаницы при последующем монтаже и установке.

Безопасное отключение кабелей: При демонтаже кабелей необходимо соблюдать меры безопасности, чтобы избежать возникновения короткого замыкания и электрического удара

Кабели должны быть отключены постепенно, с учетом принципа «от дальних участков к ближним».

Сохранение и маркировка кабелей: Необходимо сохранить демонтированные кабели в целости и сохранности для их будущего использования. Каждый кабель должен быть правильно помечен, чтобы в будущем было легко определить его назначение и параметры.

Соблюдение правил перевозки: При транспортировке демонтированного оборудования и кабелей необходимо соблюдать правила перевозки, чтобы избежать повреждений и порчи. Кабели должны быть аккуратно сложены и закреплены, а оборудование должно быть защищено от ударов и воздействий внешней среды.

Учет стоимости и необходимых ресурсов: При планировании демонтажа необходимо учесть стоимость и необходимые ресурсы для выполнения работ. Также следует учесть возможность использования демонтированных компонентов и кабелей в будущих проектах, чтобы сэкономить средства и время.

Демонтаж временной электросети является важной частью работы на строительной площадке. Правильная организация и соблюдение мер безопасности позволят выполнить демонтаж эффективно и безопасно

Заключение договора

После подачи документов следующим шагом является заключение договора. Оно происходит таким образом:

• После подачи заявки и сопутствующего комплекта документом, предоставляется доступ в личный кабинет сетевой компании.
• В течение 10 суток после предоставления документов в нём можно ознакомиться с текстом типового договора. При необходимости его положения могут обсуждаться между сторонами и вследствие этого корректироваться или дополняться.
• Предоставляется полная инструкция по проведению работ по временному подключению к электросетям. Если имеются какие-либо вопросы, их можно выяснить онлайн.
• Выдаются технические условия, соблюдение которых является обязательным при проведении работ.
• Предъявляется счёт для оплаты услуг. Он скреплён усиленной подписью уполномоченного лица сетевой организации, которое занимается оформлением договора.

Счета будут предоставляться в соответствии с принятыми условиями оплаты.

Технологическое подключение должны проводить опытные специалистыИсточник racechrono.ru

Пользователь должен ознакомиться со всеми предоставленными документами. Оплату в соответствии с полученным счётом можно провести, не выходя из личного кабинета. В день, когда произведена оплата, подписанный документ вступает в силу

Важно помнить, что выставленный счёт имеет срок действия, равный 5 суткам. Если за это время ничего не сделать, то он потеряет силу

В этом случае для его получения необходимо обращаться повторно.

Временное подключение необходимо для обеспечения энергией строительных механизмовИсточник groupmenatep.com
