Что такое тепловой насос, сфера его применения
Техническое определение теплового насоса — устройство для переноса энергии из одной области в другую с одновременным повышением результативности ее работы. Проиллюстрировать такую механику несложно. Представим ведро холодной воды и стакан горячей. Для их нагрева с определенной отметки тепла затрачено одинаковое количество энергии. Однако результативность ее применения — разная. Если одновременно снизить температуру ведра воды на 1 градус, полученной тепловой энергией можно довести жидкость в стакане практически до кипения.
Именно по такой механике работает тепловой насос, с помощью которого можно сделать обогрев бассейна или полностью обеспечить отопление загородного дома. Установка переносит тепло из одной области в другую, в общем случае снаружи помещения вовнутрь. Вариантов применения такой техники множество.
- При определенных показателях мощности теплового насоса обогрев дома становится недорогим и эффективным.
- Легко сделать ГВС с тепловым насосом, используя бойлеры вторичного нагрева.
- При определенных усилиях и правильном проектировании доступно создание полностью автономной отопительной системы, питающейся от солнечных батарей.
- Большинство моделей тепловых насосов — приемлемый вариант для теплого пола, используемого в роли нагревательного контура.
Чтобы выбрать и приобрести подходящую систему нужно, прежде всего, правильно ставить стоящую перед ней задачу. И только после выдвигать требования к мощности и оценивать приемлемость отдельных типов тепловых котлов для удовлетворения всех потребностей.
Виды самодельных обогревателей из холодильника
Что такое тепловой насос для отопления частного дома? Как работает?
Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.
Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.
В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.
Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан
В зависимости от источника тепла различают водяные, воздушные и другие устройства
Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).
Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

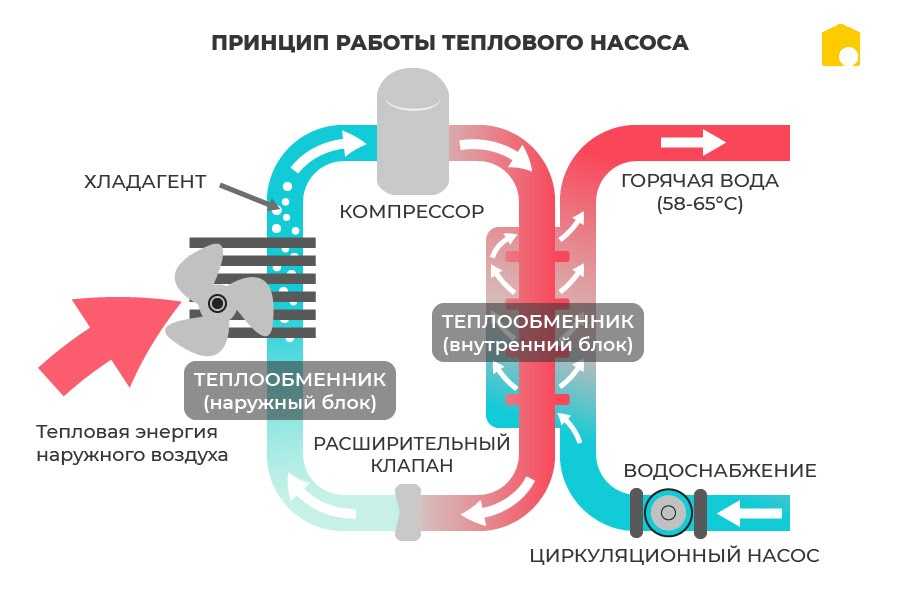

- Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
- Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
- При контакте с внешней средой хладагент закипает и испаряется.
- После этого хладагент в виде пара поступает в компрессор.
- Там он сжимается — благодаря этому серьёзно повышается его температура.
- После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
- Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
- Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
- В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

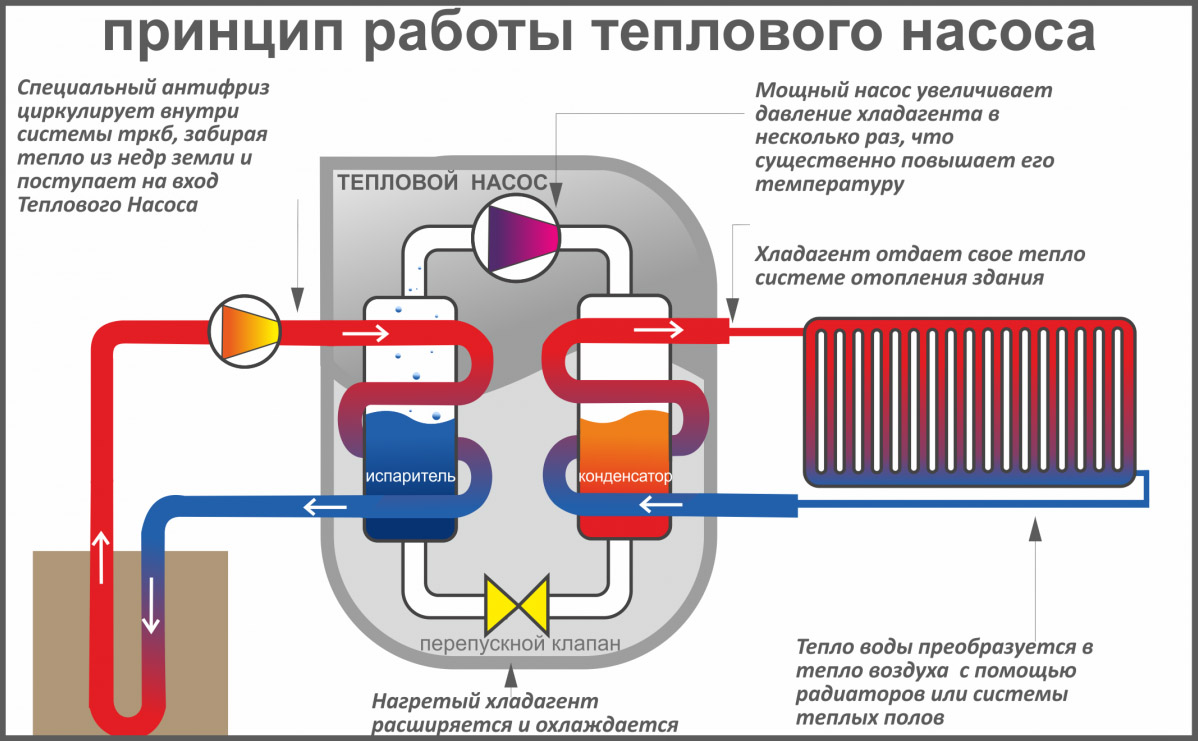

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.
Преимущества:
- Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
- Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
- Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).
Недостатки:
- Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
- Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.
Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)
Отбор теплоты от воздуха
Эффективность и выбор определённого источника тепловой энергии сильно зависят от климатических условий, особенно, если источником отбора тепла является атмосферный воздух. По сути, этот тип более известен в виде кондиционера. В жарких странах таких устройств десятки миллионов. Для северных стран наиболее актуален обогрев зимой. Системы «воздух-воздух» и «воздух-вода» используются и зимой при температурах до минус 25 градусов, некоторые модели продолжают работать до -40 градусов. Но их эффективность невысока, порядка в 1,5 раза от затрат энергии, а за отопительный сезон в среднем около 2,2 раза по сравнению с электрическими нагревателями. При сильных морозах используется дополнительное отопление. Когда мощности основной системы отопления тепловыми насосами недостаточно, включаются дополнительные источники теплоснабжения. Такую систему называют бивалентной.
Тепловой насос для отопления, популярная продукция
Эти приборы от известного производителя являются самыми востребованными, если верить статистике продаж. Немецкий концерн выпускает разные модификации. Для небольшого дома – мощностью в пределах 18-30 кВт, для предприятий – более габаритные установки. Модели данной марки отличает надежная автоматика, позволяющая упростить эксплуатацию. Например, разморозка осуществляется без вмешательства пользователя. Еще одно преимущество – применение каскадных схем. Размещение нескольких насосов, работающих на общий отопительный контур, позволяет обогревать большие площади с регулировкой по мощности в значительном диапазоне.
Danfoss
Не менее авторитетная датская компания специализируется на выпуске исключительно для частных домов. Потому и максимальная мощность агрегатов – 36 кВт. Отличаются от моделей Stiebel Eltron большей температурой на «подачу» – до 90°C. Кроме того, они несколько экономичнее немецких аналогов. Еще плюс – некоторые из них управляются дистанционно, даже с гаджетов.
Henk
Насосы отечественного производства. Следовательно, адаптированы к нашим зимам. Эффективность не снижается и при температуре -60°C. Характеризуются низким эн/потреблением. Изделия для частных домов могут подключаться к сети 220/1ф. Более мощным моделям нужна трехфазная линия.
Корса
Еще одна российская разработка. Отличается большим выбором по мощности (кВт) – от 4,5 до 100. Учитывая неприхотливость агрегатов, один из лучших вариантов для жилого дома.
Так же ознакомьтесь с нашей статьёй про альтернативные источники энергии «Альтернативные источники энергии в наши дни»
Преимущества и недостатки тепловых насосов
К преимуществам тепловых насосов в первую очередь следует отнести экономичность: для передачи в систему отопления 1 кВтч тепловой энергии установке необходимо затратить всего 0,2-0,35 кВтч электроэнергии. Так как преобразование тепловой энергии в электрическую на крупных электростанциях происходит с КПД до 50 %, эффективность использования топлива при применении тепловых насосов повышается. Упрощаются требования к системам вентиляции помещений и повышается уровень пожарной безопасности. Все системы функционируют с использованием замкнутых контуров и практически не требуют эксплуатационных затрат, кроме стоимости электроэнергии, необходимой для работы оборудования.

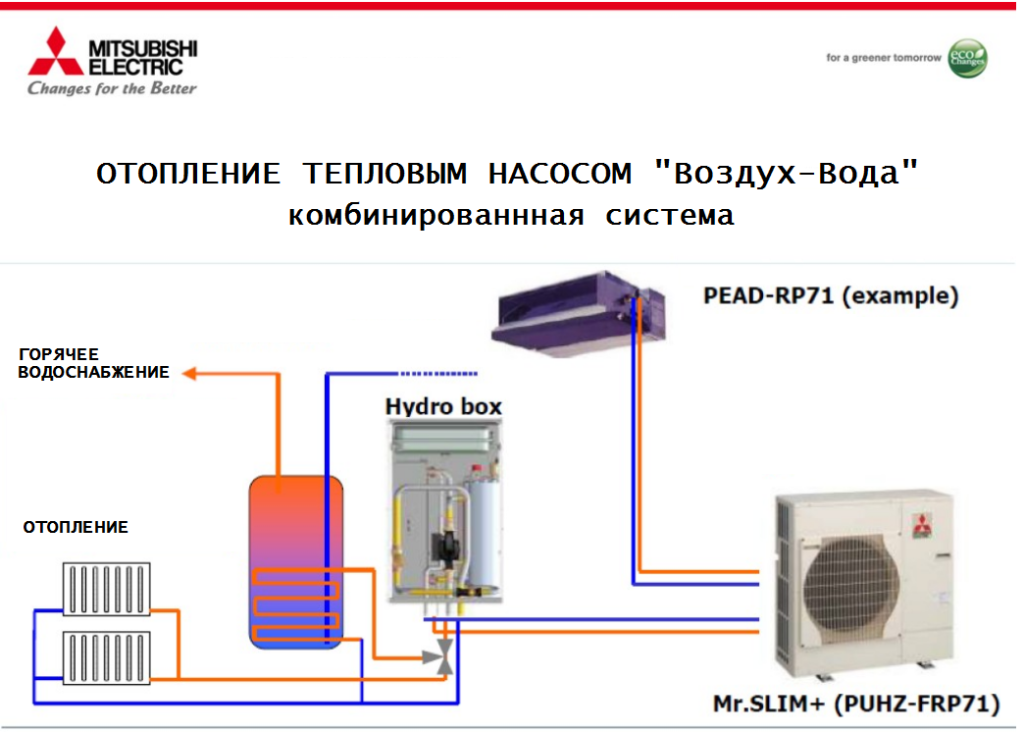

Рис. 4. Схема использования теплоты от теплового насоса в доме

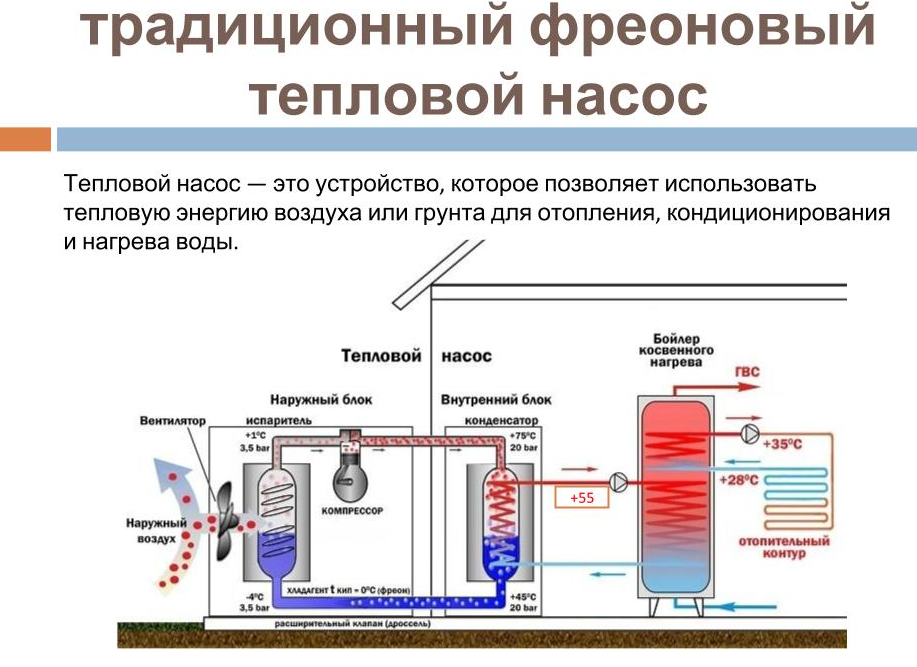

Рис. 5. Схемы тепловых насосов

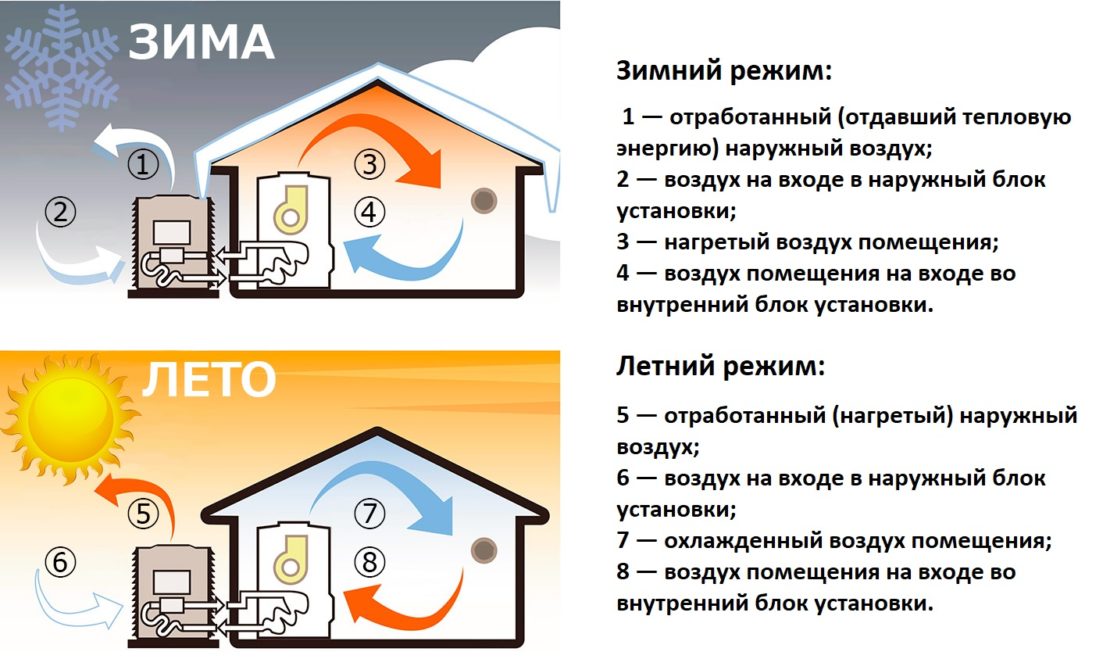

Ещё одним преимуществом тепловых насосов является возможность переключения с режима отопления зимой на режим кондиционирования летом: просто вместо радиаторов к внешнему коллектору подключаются фэн-койлы или системы «холодный потолок».
Тепловой насос надёжен, его работой управляет автоматика. В процессе эксплуатации система не нуждается в специальном обслуживании, возможные манипуляции не требуют особых навыков и описаны в инструкции.
Важной особенностью системы является её сугубо индивидуальный характер для каждого потребителя, который заключается в оптимальном выборе стабильного источника низкопотенциальной энергии, расчете коэффициента преобразования, окупаемости и прочего. Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен
Тепловой насос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен.
К 2012 году в Японии работали более 3,5 миллионов установок, в Швеции около 500 тысяч домов обогревается тепловыми насосами.
Недостатки геотермальных тепловых насосов, используемых для отопления, – большую стоимость установленного оборудования, необходимость сложного и дорогого монтажа внешних подземных или подводных теплообменных контуров. Недостаток воздушных тепловых насосов – более низкий коэффициент преобразования теплоты, связанный с низкой температурой кипения хладагента во внешнем «воздушном» испарителе. Общий недостаток тепловых насосов – сравнительно низкая температура нагреваемой воды, в большинстве не более +50 °С ^ +60 °С, причём, чем выше температура нагреваемой воды, тем меньше эффективность и надёжность теплового насоса.

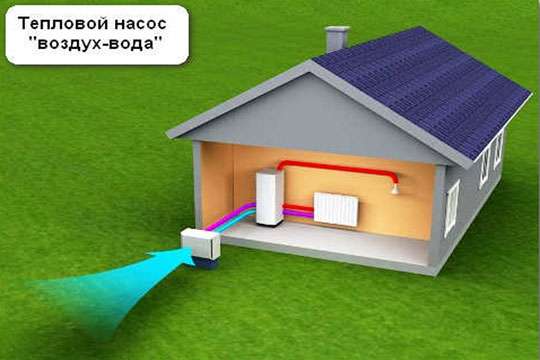

Как подобрать тепловой отопительный насос воздух-вода
Система отопления с тепловыми насосами
Отопление воздух-воздух применяется в быту в локальных помещениях или во всем доме. При переоборудовании котельной газовый, электрический котлы станут дополнительным источником тепла, которые пригодятся при значительных понижениях наружной температуры – в этом случае эффективность ТН падает и резервный нагрев поможет справиться с нагрузкой на систему.
Удобнее всего применять тепловой насос как локальное оборудование местного значения, не придется покупать и устанавливать громоздкие агрегаты, подача тепла осуществляется по гибкой системе с регулированием нагрева, при этом поломка одного устройства не выведет из строя всю систему.
Локальная схема имеет и недостатки:
- Сложности с четким направлением потока прогретого воздуха. Без системы воздуховодов направленности не добиться, а протягивать дополнительные трубопроводы не всегда рационально.
- Эффективность одного мощного котла прогрева выше, чем совокупная производительность всех тепловых насосов, множество наружных блоков перегрузят фасад.
- Максимальная протяженность трассы между внешним и внутренним блоком имеет ограничения. Параметры прописываются в техпаспорте устройств и могут стать препятствием для сооружения локальной сети отопления для офиса внутри небольшого строения.
Если обустраивается централизованная подача с применением теплового насоса воздух-воздух, то приобретается один мощный агрегат, прокладывается центральный воздуховод с отводами в каждое отапливаемое помещение. В стенах необходимо пробивать отверстия под воздуховоды, к тому же теплые потоки, подаваемые с потолка, поднимают пыль – но это единственные недостатки сети.
Плюсов больше:
- контроль температурных показателей нагрева во всех помещениях дома;
- доступность интеграции дополнительного оборудования – фильтров, увлажнителей;
- при снижении теплоэффективности, сеть дополняется прибором рекуперации, что минимизирует утечку тепла;
- одно мощное устройство обслуживать намного выгоднее.
Чтобы не сталкиваться с проблемой перемерзания наружных блоков, рекомендуется наладить систему подготовки воздуха на основе почвенного теплообменника – это упростит работу ТН воздух-воздух при понижении температуры.
Набор элементов для формирования воздушного отопления
Чтобы собрать систему, требуется наличие внешнего, внутреннего блоков и контура для транспортировки хладагента. Также пригодится вентилятор, который будет нагнетать воздух в каналы. Воздуховоды и вентиляционное оборудование пригодятся только при формировании централизованной сети, для локального прогрева хватит блоков и контура.

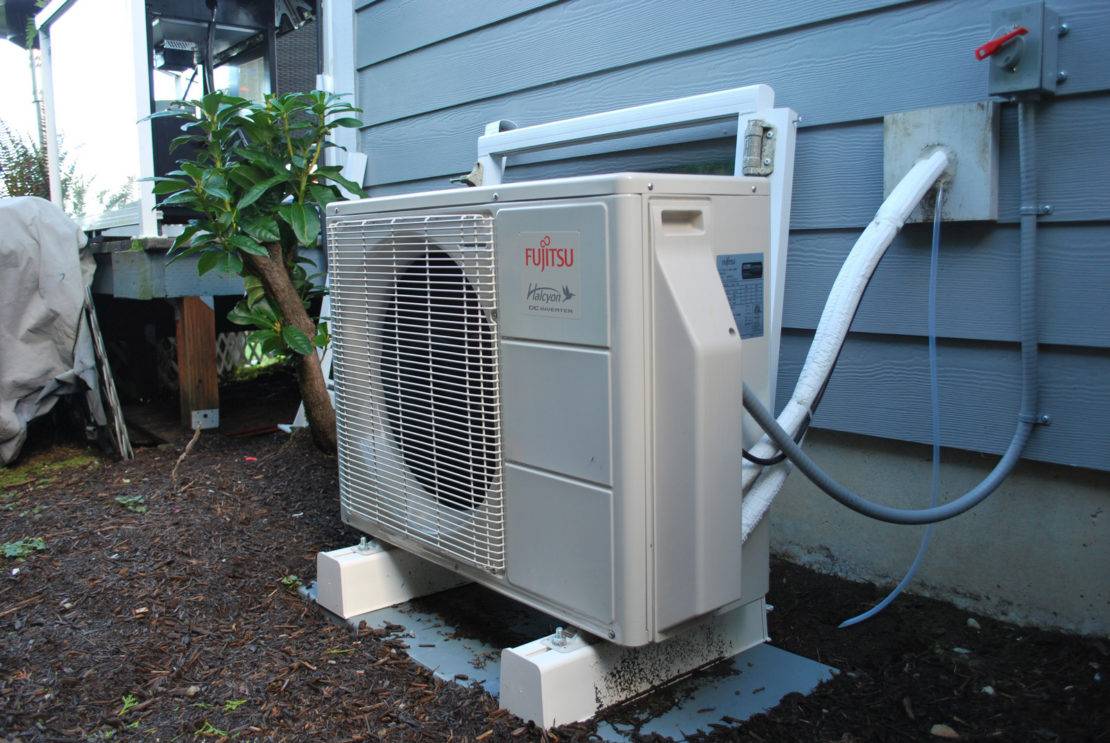

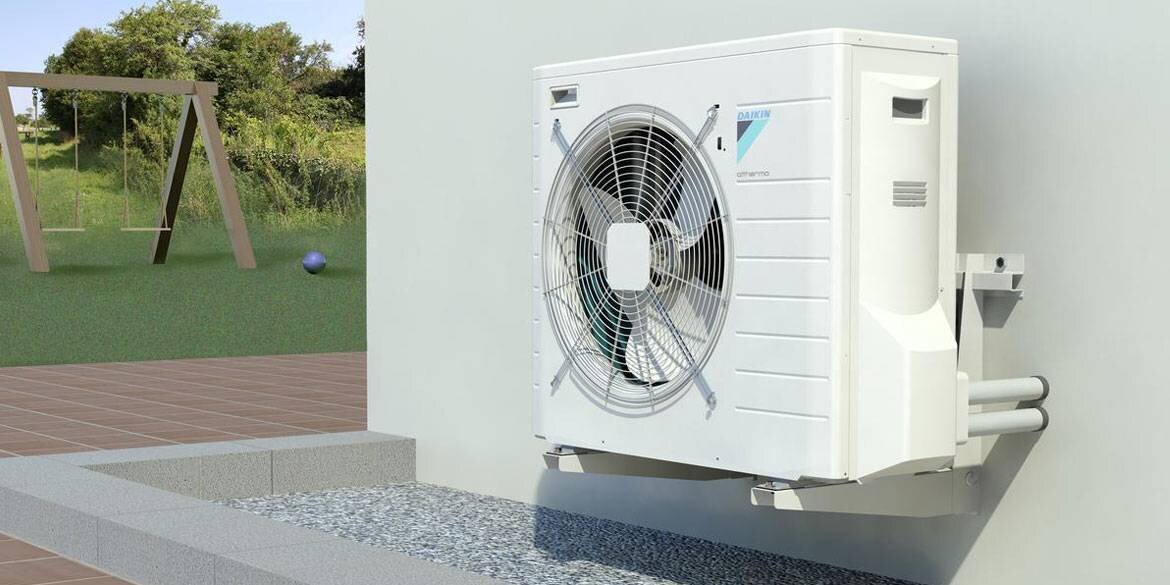

Внутренний блок устанавливается в помещении, наружный выносится за пределы строения. Установка наружного блока допускается на определенном расстоянии от внутреннего – размер удаления указывается в техпаспорте. Что касается внутреннего модуля, он навешивается таким образом, чтобы подавать тепло в локальную зону с учетом эффективности распространения потоков.
Где применяется воздушная система отопления?
Область использования зависит от типа сети. Прямоточные схемы с постоянным обновлением воздуха в помещении применяются в промышленных цехах, где есть риск скопления взрывоопасных или пожароопасных частиц. Локальный прогрев выгоднее использовать в офисах, частных строениях.
Система выгодна для хозяев домов при условии, если с другими теплоносителями возникают перебои. Например, обустройство газового отопления стартует от 7000$ (450000 руб.) плюс получение разрешений, регулярные проверки, а ТН воздух-воздух стоит от 1000$ (65000 руб.) и уже с первого дня эксплуатации может работать на отопление и охлаждение. Централизованная сеть не потребует разрешений, достаточно правильно просчитать протяженность трубопроводов и мощность агрегата – специалисты возьмут за составление проекта от 150$ (10000 руб.).
Принцип и схема работы теплового насоса, виды
Принцип
Конструкция любого теплового теплонасоса предусматривает 2 части: наружная (поглощает тепло из внешних источников) и внутренняя (передает изъятое тепло непосредственно в систему отопления помещения). Внешними возобновляемыми источниками тепловой энергии являются, например, тепло земли, воздуха или грунтовых вод. Такая конструкция позволяет существенно снизить затраты на теплоэнергию или охлаждение для частного дома, ведь примерно 75% энергии вырабатывается, благодаря бесплатным источникам.
Схема работы
В состав отопительной установки входят: испаритель; конденсатор; разряжающий вентиль, который понижает давление в системе; компрессор, повышающий давление. Каждый из этих узлов связан друг с другом замкнутой цепью трубопровода, внутри которого находится хладагент. Хладагент в первых циклах находится в жидком состоянии, в следующих – в газообразном. Это вещество обладает низкой температурой кипения поэтому при варианте земляного типа оборудования, способен преобразоваться в газ, достигнув уровня температуры грунта. Далее газ поступает в компрессор, где происходит сильное сжатие, которое приводит к быстрому нагреву. После горячий пар поступает во внутреннюю часть теплонасоса, и уже здесь используется непосредственно для отопления помещений или для нагрева воды. Затем хладагент охлаждается, конденсируется и снова переходит в жидкое состояние. Через расширительный клапан жидкое вещество перетекает в подземную часть, чтобы повторить цикл нагрева.
Принцип охлаждения такой установки аналогичен принципу отопления, но используются не радиаторы, а фанкойлы. Компрессор в этом случае не функционирует. Холодный воздух из скважины напрямую поступает в кондиционирующую систему.
Виды теплонасосов
Какие бывают типы тепловых насосов? Различают оборудование по внешнему источнику теплоэнергии, который используется в системе. Среди бытовых вариантов выделяют 3 типа.
Грунтовый или земляной («грунт-воздух», «грунт-вода»)
Применение земляного теплонасоса в качестве источника теплоэнергии обеспечит эко-чистоту и безопасность. Стоимость такого оборудования высока, но функционал его огромен. Не требуется частого сервисного обслуживания, и обеспечен долгий срок эксплуатации.
Грунтовые теплонасосы могут быть двух видов: с вертикальной или с горизонтальной установкой трубопроводов. Вертикальный метод укладки более дорогостоящий, так как требуется глубокое бурение скважин в диапазоне 50-200 метров. При горизонтальном расположении трубы закладываются на глубину около метра. Для того, чтобы обеспечить сбор необходимого количества теплоэнергии, совокупная площадь трубопроводов должна превышать в 1,5-2 раза площадь отапливаемых помещений.
Водный насос («вода-воздух», «вода-вода»)
Для южных регионов с теплым климатом подойдут водяные установки. В прогретых на солнце водоемах температура воды на определенной глубине относительно устойчива. Предпочтительно прокладывать шланги в самом грунте дна, где температура выше. Для фиксации подводных трубопроводов используется груз.
Воздушный («воздух-вода», воздух-воздух»)
В установке воздушного типа источником энергии является воздух из внешней среды, который поступает на теплообменник испарителя, в где расположен жидкий хладогент. Температура хладогента всегда ниже, чем температура поступающего в систему воздуха, поэтому вещество моментально закипает и становится горячим паром.
Помимо классических моделей, востребованы комбинированные варианты установок. Такие теплонасосы дополнены газовым или же электрическим нагревателем. При плохих климатических условиях, производительность отопительного устройства уменьшается, и аппарат переключается на альтернативный вариант обогрева. Особенно актуально такое дополнение для оборудования типа «воздух-вода» или «воздух-воздух», так как именно этим видам свойственно понижение эффективности.
Для регионов с долгими холодными зимами надежнее всего использовать геотермальные (грунтовые) тепловые насосы. Воздушные теплонасосы подойдут для территорий с мягким южным климатом. Также при установке оборудования, использующего энергию земли, следует учитывать особенности грунта. Продуктивность теплонасоса будет гораздо выше в глинистом грунте, нежели в песчаном. Помимо этого, имеет значение глубина расположения трубопроводов, трубы необходимо укладывать глубже уровня промерзания земли в холодные периоды.
Большие финансовые потери из-за плохой работы насоса
Большую часть отопительного сезона потребность в тепле не будет превышать половины расчетного уровня тепловой нагрузки (который мы рассчитываем в соответствии с EN 12831). Однако, как мы слышим от некоторых владельцев насосов, часто возникают проблемы с работой компрессора насоса (который имеет большую производительность) при низкой нагрузке. Тогда мы можем больше потерять, чем получить, потому что стоимость использования устройства не обязательно будет ниже в этот период.
Как предотвратить такую ситуацию? В этой ситуации лучше всего проконсультироваться с профессионалом, так как это довольно индивидуальный вопрос. Это связано с тем, что мы должны проанализировать результаты инвестиционных и эксплуатационных затрат, предполагая несколько различных значений температуры бивалентной точки.
Для этого мы можем использовать компьютерные программы, которые сообщат нам о количестве часов работы компрессора в течение года. Результат же будет зависеть от цены устройства и его эффективности при низкой температуре, от климатической зоны и стоимости энергии, которую вырабатывает устройство, поддерживающее насос.
Что такое тепловой насос для отопления частного дома? Как работает?
Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.
Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.
В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.
Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства
Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).
Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:
- Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
- Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
- При контакте с внешней средой хладагент закипает и испаряется.
- После этого хладагент в виде пара поступает в компрессор.
- Там он сжимается — благодаря этому серьёзно повышается его температура.
- После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
- Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
- Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
- В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.
Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.
Преимущества:
- Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
- Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
- Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).
Недостатки:
- Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
- Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.
Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)
Особенности выбора
Теплонасос — это устройство технически сложное и довольно дорогостоящее, потому подходить к приобретению этого оборудования нужно очень тщательно. Существует ряд рекомендаций, которые смогут в этом помочь:
- Не стоит приступать к выбору теплонасоса без предварительного выполнения расчетов и разработки проектной документации. Не соблюдение этого правила может являться причиной серьезных ошибок, и исправить их можно будет только с помощью значительных дополнительных материальных затрат.
- Доверить разработку проекта, установку и гарантийное обслуживание термонасоса и отопительной системы следует лишь профессиональной компании. Для начала нужно проверить наличие всех требуемых документов строительной организации, портфолио уже установленных систем, сертификаты на реализуемое оборудования. Лучше всего чтобы полностью комплекс требуемых работ производила одна фирма, которая в этом случае несет всю ответственность за установленную отопительную систему.
- Желательно выбирать теплонасос от европейского производителя. Отличие по стоимости при выборе российских или китайских устройств незначительное. Во время разработки сметы стоимости работ по установке, запуску и наладке всей отопительной системы разница в цене почти незаметна. Но европейское оборудование надежней в эксплуатации, так как завышенная стоимость насосного оборудования — это только результат использования качественных материалов и современных технологий.
