Крыша Судейкина: История создания и Устройство – Достоинства и недостатки

Этапы монтажа

В этом разделе мы приведем поэтапный порядок проведения работ по устройству стандартной крыши Судейкина на здании из газобетона с квадратным периметром 8х8 метров.

Это классический вариант крыши Судейкина, практически ничем не отличающийся от эскизов в альбоме архитектора, только подчиненный строительным реалиям нашего времени.

Порядок проведения работ:

• Укладка по периметру коробки мауэрлата сечением 200х200 мм. Под него рекомендуют залить армированный бетонный пояс. Мауэрлат — элемент кровельной системы, массивная опорная балка, укладываемая поверх периметра стен здания, служащая для крепления всей остальной балочной конструкции и необходимая для распределения нагрузки.
• Установка центральных стоек высотой 2,75 метра с сечением 200х200 мм с характерными угловыми подрезами для последующего крепления стропил в верхней части (с одной стороны) и крепежным уголком (с другой стороны).

Установка мауэрлата и центральных стоек

Установка наружных балок сечением 100х250 мм и стропил фронтон. Фронтон — верхняя часть фасада здания, ограниченная скатами крыши и карнизом. Установка временной опоры четко посредине коробки здания для предварительной центровки балок перекрытия мансарды.

Установка наружных балок и временной опоры

• Крепление четырех балок перекрытия 100х250 мм. Балка с одной стороны крепится на временную опору путем фиксации в металлический «башмак», с другой стороны на крепежный уголок на центральных стойках.
• После этого к балкам перекрытия и центральной стойке крепятся верхние стропилы.

Крепление балок перекрытия и стропил

• Временную опору на данном этапе, после надежного закрепления всех несущих элементов, можно убирать. Хотя в оригинальной конструкции Судейкина такая опора оставалась на месте, но современные крепежные технологии позволили уйти от этого, тем самым освободив дополнительное пространство на чердаке.
• Установка стоек для фронтона (4 стойки на каждом фронтоне) и нарожников (5 нарожников на каждой из треугольной грани крыши) с шагом приблизительно 900 мм. Нарожники — угловые элементы кровельной системы, укороченные стропильные ноги, поддерживающие участок ската на крыше.

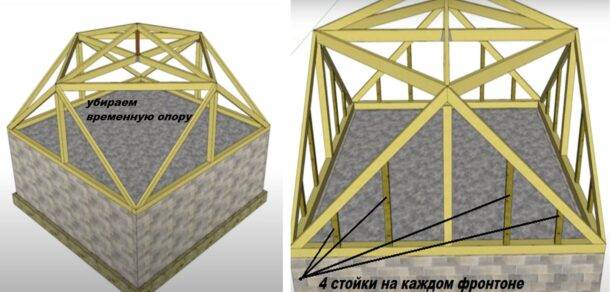

Удаление временной опоры и установка стоек на фронтонах

• На следующем этапе устанавливаются кобылки для формирования плоскости карниза. Кобылки — элемент каркаса кровли, который удлиняет стропильную ногу, создавая конструкцию карниза крыши. Карниз отступает от плоскости фронтона на расстоянии 500 мм. Кобылка выходит за фронтон на расстоянии 1 метр и на такую же величину заходит на нарожник для соблюдения достаточной жесткости.
• Крепление обрешетки из досок шириной 20 см. На угловых местах допускается обрешетка сплошным листовым материалом (например, фанерой).

Крепление нарожников и кобылок

Установка карниза и лобовой доски, которая прибивается к кобылкам.

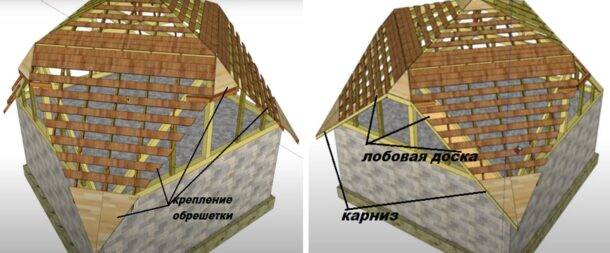

Монтаж карниза и крепление обрешетки

Чтобы максимально использовать помещение мансарды и избежать «мертвых» зон в углах, каркас крыши Судейкина можно приподнять на рамах со стойками и ветровыми раскосами.

Поднятие конструкции для избежания мертвых зон во внутреннем помещении чердака

Обшивка каркаса мягким кровельным материалом.

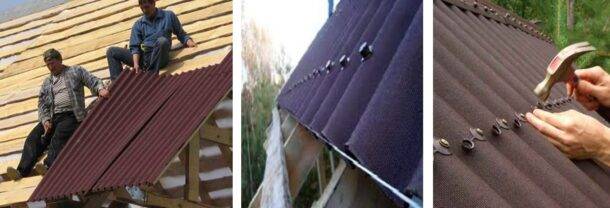

Обшивка крыши ондулином

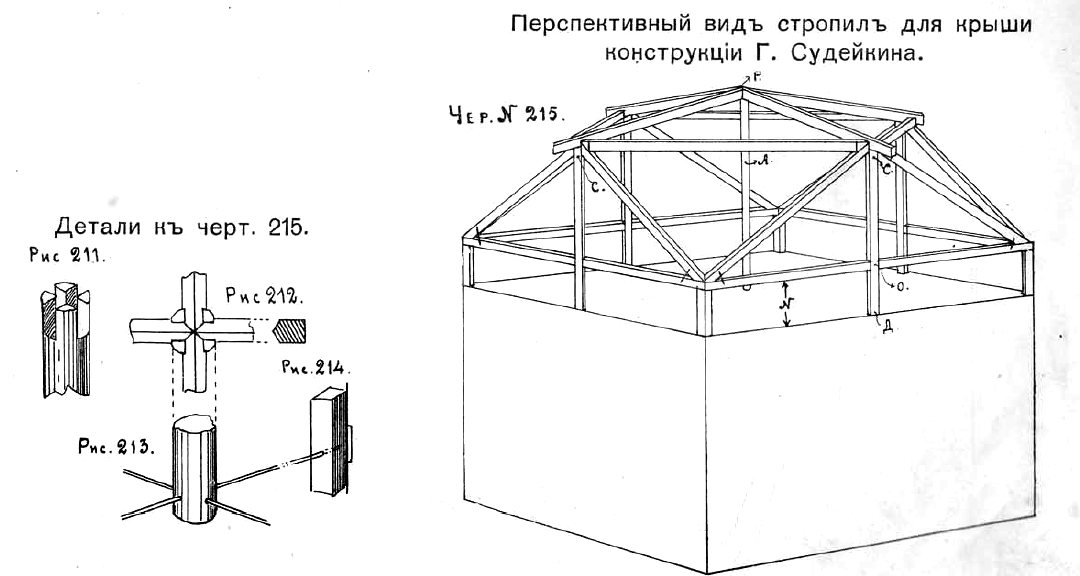

Технология возведения такой крыши попунктно описана в книге Г. М. Судейкина, только вместо современного ондулина он использовал листовую оцинкованную сталь. А также способы подгона и крепежа балок отличаются — за сто лет появились новые технологические возможности.

Трохи історії

Головною відмінністю даної даху є те, що кроквяна система в ній відсутня. Її каркасом служить строечно-Балкова конструкція, опорою для якої служить центральна стійка. Дах має вісім трикутників, 4 з них розташовуються вістрям донизу, а що залишилися догори.
Важливо: такий дах може бути влаштована тільки на квадратному будові і на дев’яносто відсотків дозволяє використовувати приміщення під нею. У теорії така покрівля може бути влаштована і для прямокутного будинку , але як показує практика це досить важко і займе багато часу. Судейкіним було запропоновано багато оригінальних проектів побудови будинків. Їм були створені посібники, що містять точні розрахунки і креслення, актуальні і донині.

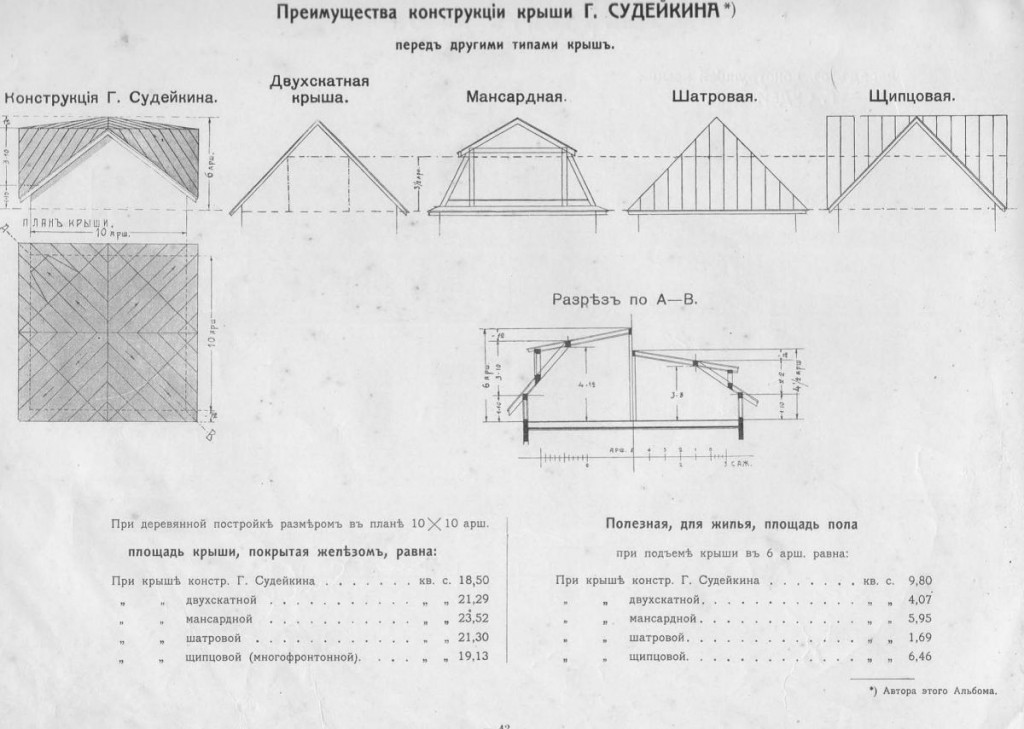

В одному зі своїх альбомів архітектор розмістив порівняльну таблицю, яка доводить, що такий дах дозволяє створити найбільший розмір мансардного приміщення з найменшою витратою матеріалу.

Завдяки розробкам Судейкіна, сучасними проектувальниками розрахована і продумана куполоподібний дах, що має шість граней, без опори по центру. Що дозволяє практично повністю організувати житлову кімнату в підпокрівельному простором.

Некоторые моменты в монтаже конструкции

Для заливки армированного пояса по всему периметру здания используют шпильки диаметром 10-12 мм; под мауэрлат необходимо уложить прокладку из рубероида.

Размеры временного опорного столба 150х150 мм, сверху устанавливают площадку из фанеры квадратной формы 250х250 мм для крепления балок перекрытия.

Так как листовые виды кровельных материалов придется резать, в связи с чем появляется много отходов, то для финального покрытия рекомендовано брать ондулин, битумную черепицу, еврорубероид. Дешевым вариантом будет покрытие из полимерных мембранных кровельных материалов типа ТПО (термопластичного олефина), ПВХ (поливинилхлорида) или ЭПДМ (этиленпропиленового каучука с полиэфирными волокнами). Но нужно учитывать, что такая крыша будет иметь непрезентабельный вид.

Применение мягкой кровли в покрытии крыши Судейкина

Если правильно рассчитать необходимое количество, используя строительные онлайн-калькуляторы и онлайн-редакторы, где можно модулировать раскладку, то реально покрыть крышу металлочерепицей или даже металлопрофилем.

В стропильной системе Судейкина увязка наклонных брусьев осуществляется путем стропильных замков с продольными шпонками. Сейчас никто так уже не делает. В современном варианте крыши Судейкина вместо плотницких соединений используются гвоздевые пластины. Несущая способность стропильной системы повышается за счет увеличения сечения используемого бруса или добавлением в каркас фронтонов дополнительных вертикальных стоек.

Судейкин для утепления такой крыши советовал изнутри подшить шпунтованной доской и свободное пространство заполнить сыпучими материалами: сухим мхом, измельченным торфом, опилками и тд. В настоящее время для начала нужно решить проблему с мостиками холода. Деревянные элементы конструкции Судейкина имеют высокий показатель теплопроводности. Поэтому вместо широких брусьев можно использовать парные доски, поставленные на ребро параллельно плоскостям ограждающих поверхностей.

Дополнительная обрешетка для утепления, применение ЛВЛ-бруса

Такая замена широко используется в Финляндии в каркасном строительстве — там используют ЛВЛ-брус с терморазрывом. ЛВЛ-брус — это несущий брус (балка) из слоеного клееного шпона хвойных пород, применяемая для распределения нагрузки как балки межэтажных перекрытий, стропила, коньковые балки кровли и тд. Пространство под кровлей утепляют минеральной ватой, дополняя стропильную систему контробрешеткой.

Чем отличается крыша Судейкина от традиционных вариантов. В чем преимущества оригинального проекта. Технология и нюансы

Обустройство мансарды вместо холодного чердака дает возможность увеличить полезную площадь, сэкономив на возведении полноценного второго этажа. Даже с учетом некоторой ограниченности пространства, обусловленной конструктивом обычных кровельных систем, в мансарде достаточно места для небольшой спальни или гостевой. Чтобы вместо скатов были полноценные стены и максимум места, используют купольную конструкцию кровли-восьмигранника, спроектированную еще в начале прошлого века. Пользователи FORUMHOUSE убедились в жизнеспособности оригинальной крыши, созданной архитектором Судейкиным.

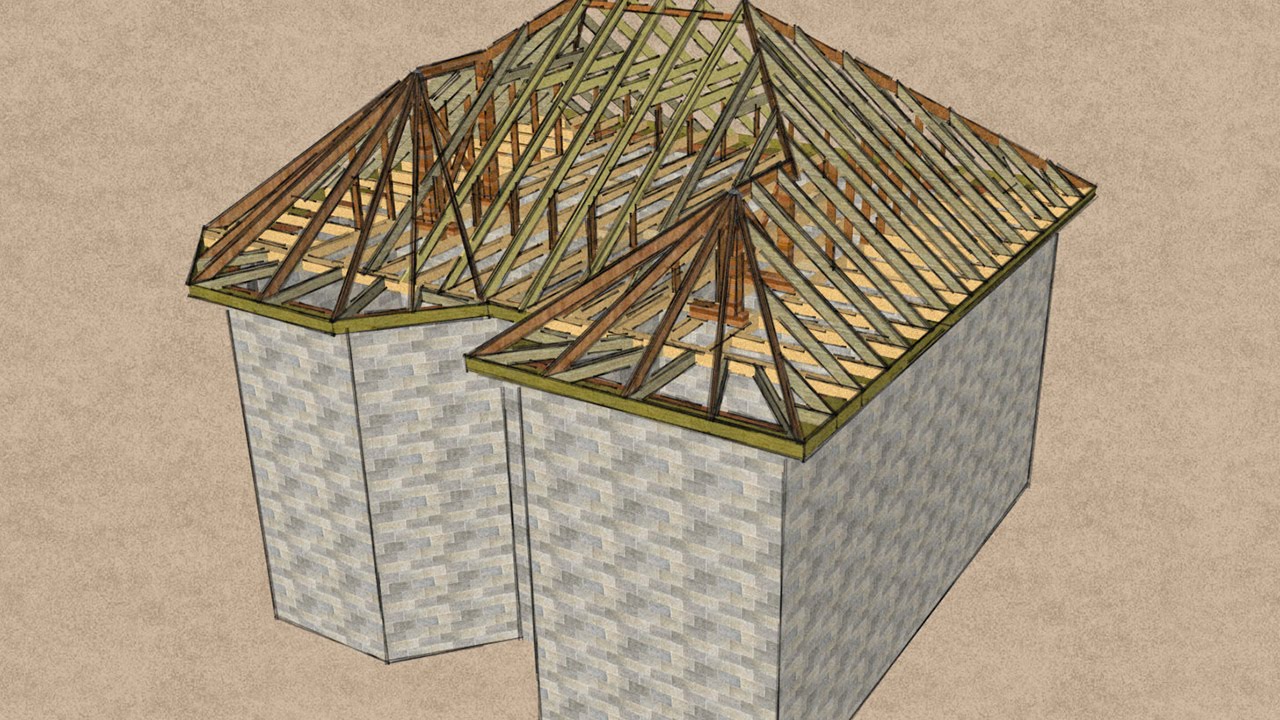

Конструктив каркаса кровли для каменного дома

Познакомимся поближе с каркасом крыши архитектора Судейкина для каменного дома, имеющего фронтоны из идентичного материала. Основные этапы строительства представлены на фото:

1. В данном случае по по периметру фронтонов заливают армопояс с закладкой вертикальных шпилек диаметром 10-12 мм.
2. Далее через рубероидную прокладку на шпильки надевается, укладывается и закрепляется мауэрлат сечением 100 на 100 мм.
3. При помощи балок размером 50 на 200 мм стягиваем углы 4-х фронтонов в квадрат.
4. Далее устанавливается несущий столб сечением 150 на 150 мм. Он опирается на бетонное перекрытие между 1 этажом и мансардой, а затем связывается с балками горизонтальными элементами сечением 50 на 200 мм.
5. От верхней части опорного столба проводятся наклонные стропила к вершинам фронтов.
6. После этого ведется установка балок чердака, выполняющих роль стропил в обычной крыше. Они имеют размеры 200 на 50 мм, опираются на мауэрлат и крепятся за наклонные балки. Между элементами оставляют зазор 59 см для дальнейшей укладки утеплителя, который будет фиксироваться в оставленном для него промежутке.
7. У автора данной кровельной системы подробно расписаны все этапы техники стыковки брусьев, но в наше время можно прибегнуть к использованию строительных скоб и прочих металлических крепежных элементов, что значительно ускоряет работу.

Особенности крыши Судейкина

Крыша Судейкина обладает многими преимуществами, но самая главная ее особенность заключается в том, что образованное чердачное помещении (создается благодаря стропильной системе) позволяет использовать его в качестве жилого пространства практически на все девяносто процентов. И ни одна другая современная крыша не может предоставить столь много места.

Особенности крыши Судейкина

Кроме очень большого пространства, решается вопрос с освещением помещения. Дело в том, что в мансардных помещениях стоял вопрос с дневным освещением, а крыша архитектора Г. Судейкина позволяет легко решить эту проблему, благодаря четырем окнам, расположенным на четырех фронтонах. В результате этого на мансарду проникает много естественного света, а финансовая экономия заключается в том, что не нужно использовать дорогостоящие мансардные окна. Или же нет необходимости в использовании стеклянных фонарей, установленных непосредственно в саму кровля.

Несмотря на то, что мансарда обладает невероятно большой площадью, чердак присутствует в любом случае, а он обеспечивает дополнительную защиту от летней жары и холода в зимнее время года. К преимуществам используемой крыши нужно отнести надежность и прочность в использовании, а также оно простое в использовании, поскольку не нужно очищать ее от снега и льда.

Чем хороша крыша Г. М. Судейкина и что следует учесть

Прежде всего выделим существенные достоинства проекта крыши Судейкина:

1. высота кровли обеспечивает существенное увеличение габаритов чердака;
2. пространство, которое образуется в результате изготовления крыши, может быть оборудовано как полноценная комната или хозяйственное помещение;
3. конструкция Судейкина не предусматривает карманов, что предотвращает скопление снега при обильных осадках в зимнее время года, а наклон кровли вовсе избавляет от необходимости чистки покрытия;
4. закрытое пространство кровли над полезным помещением повышает уровень теплоизоляции всей комнаты;
5. затраты строительных материалов минимальны.

Однако данный тип устройства крыши имеет и недостатки:

1. материалов понадобится немного, но их подбор затруднен нестандартными размерами используемых брусьев;
2. основную часть элементов придется изготовить своими руками;
3. проектировка в каждом отдельном случае индивидуальна и требует серьезного подхода с применением профессиональных навыков;
4. система водостока усложнена и может быть выполнена только с помощью опытного специалиста;
5. данный тип крыши подходит только для домов прямоугольной формы.

Особенности возведения кровли

Необходимо отметить, что принципиальные различия между установкой крыши Судейкина и мансардой классического типа отсутствуют

Обращают на себя внимание своеобразные треугольные опоры, для расчетов которых пользуются совершенно другими формулами, чем при постройке обычных квадратов. Современным инженерам бывает сложно провести соответствующие расчеты

Пошаговая инструкция по строительству

Чтобы возвести крышу по проекту Судейкина, мастеру необходимо следовать рекомендациям архитектора. Пошагово монтаж такого типа кровли будет следующим:

1. Укрепляют угловые стоечные балки. Доски должны обязательно обладать равной величиной.
2. Со стоек образуется абстрактный квадрат. Сверху делают специальные обвязки, посредством брусьев создают правильный четырехугольник.
3. Затем рассчитывают центр каждой балки и стены дома. Полученные величины должны совпасть.
4. Устанавливают еще четыре стоечные доски, монтируя их в центральной части каждой балки. Чтобы легче было ориентироваться в том, где находятся центральные точки, разметку рекомендуется делать мелом.
5. Измеряют брусья, составляющие каркас крыши. Для большего удобства центральные стойки присоединяют к угловым обвязкам и приподнимают их по стоечным балкам.
6. Балка, которая принимает на себя основное давление, находится по центру. Она выше всех других задействованных стоек, вследствие этого и получается угол Судейкина со всеми обтекающими углами.
7. С помощью строительных гвоздей соединяют центральную стойку сооружения, чем упрочняют конструкцию, и устанавливают брусья, объединяющие всю крышу. Доски должны выступать за пределы стены, образовывая карниз. Таким образом удаётся упростить монтаж водостоков.
8. Устанавливают горизонтальные брусья, объединяющие фронтоны, стоечные доски и бруски, после чего получают объемный квадрат правильной формы.
9. Автор конструкции подчеркивал, что необходимо пользоваться только надежными крепежами (саморезами, гвоздями на 100 или 200 мм), подбирая их в соответствии с толщиной стройматериалов. Тщательно проверяйте конструкцию, если хотите, чтобы она прослужила долго.
10. В качестве основного материала следует использовать мягкую битумную черепицу, оцинкованный профиль из металла, дерево. Кстати, Г. Судейкин производил расчеты именно для железного основания.

Современные инженеры пытались заново провести расчеты конструкции, исключив опорный столб. С помощью этого они хотели добиться увеличения полезного пространства под крышей.

К сожалению, такой интересный и красивый тип крыш в наши дни не пользуется особой популярностью. Большинство хозяев не видит смысла в возведении монолитных домов, имеющих форму правильного квадрата, считая такую затею нецелесообразной.

Последовательность монтажных работ

Последовательность проведения монтажа кровельных и изоляционных материалов на крыше Судейкина мало чем отличается от сооружения традиционной односкатной крыши.

Основное правило: необходимо обязательно принимать во внимание треугольную форму всех элементов. Согласно общепринятому плану, для возведения кровли следует выполнить ряд действий в следующей последовательности:

Согласно общепринятому плану, для возведения кровли следует выполнить ряд действий в следующей последовательности:

Сначала необходимо подобрать четыре стойки с одинаковой длиной и закрепить их на углах дома;

Затем по верхним шипам стоек осуществляется обвязка брусьев, которые в результате должны образовать квадрат;

Следующий шах – определение середины в каждой стене сооружения;

В обозначенных центрах стен нужно укрепить четыре вертикальные стойки одинаковой длины;

Брусья монтируются наклонно, чтобы получилась обвязка четырех фронтонов дома. В данном случае детали крепят к верхней части центральных стоек, а также к углам обвязки, которая при этом приподнята с помощью стоек;

Заключительный этап – работы с целью укрепления центральной стойки. Ее длина должна быть выше высоты самих фронтонов, поэтому ее рассчитывают в зависимости от того, какой был запланирован угол скатов кровли.

Подробнее о строительстве крыши своими руками смотрите в видео.

Soprano – Ответить

Впечатлила крыша Судейкина. Несмотря на необычность, благодаря видео понятно, как ее возводить. Жаль, не знали про такую раньше. Но у нас дача с башенкой вверху – смахивает на средневековый замок. Возвести башенку на такой крыше еще труднее, да и был бы наворот сложностей. Поэтому устроим-ка мы судейкинскую крышу на другом своем сооружении – нам как раз нужно просторное помещение на втором этаже. Спасибо большое!

Анатолий – Ответить

В данном видео допущено несколько ошибок и строителя ожидает неприятный сюрприз при строительстве. 1) Стропильные ноги врезаются прямо в балки. Это очень сильно их ослабит. Я ставил стропила поверх балок на нижних треугольниках и упирал верхние части стропильных ног в балки на верхних треугольниках крыши. Вывел 1 в 1 углы над торцами. После монтажа контрбруса и обрешетки угол получился с изломом, как это видно на паре самых популярных фотографий крыши Судейкина. Либо заказывайте проект крыши, либо делайте полный предварительный макет с контрбрусом и обрешеткой.

2) Проектировщиком предлагается в углах использовать фанерные листы. Фактически самый толстый лист 22мм, а обрешетка 25мм. Это излом, который допускать нельзя. Для решения этой задачи прибиваем по торцам стропильных ног на карнизе брусок 5см*5см. И всю обрешетку по краям упираем на этот брусок. Площадь кровли увеличивается, соответственно в расчет надо брать уже больше кровельного материала. Заранее заказывать материал не спешите, лучше 10 раз всё пересчитать или позвать кровельщиков по факту в конце для монтажа фальцевой кровли в двойной замок.

Я для себя сделал вывод: На баня я сделаю такую же крышу, но без этой кучи ошибок. Сначала автокад и подробный проект крыши с расчетами и углами. Затем монтаж с учетом всех корректировок от кровельщиков. И снова кровельщики, только на этот раз не клик-фальц(который пришлось дозаказывать), а нормальный фальц с двойным замком.

Все чаще в строительстве и смежных отраслях изобретают новые конструкции и решения. Ведь в эру компьютерной графики и новых технологий можно просчитать любую модель строения или кровли малоэтажных домов и воплотить задуманное в жизнь. Хотя это не под силу любому мастеру, лишь опытные профи могут подготовить проект и чертежи так, чтобы процесс постройки обошелся без сюрпризов. Но не все изобретения были придуманы в наш век. Так и крыша Судейкина, которая пользуется популярностью у эстетов, любителей необычных форм была спроектирована не вчера.

Кроме необычного вида, данная конструкция кровли завоевала популярность из-за возможности использовать максимум пространства на чердаке, и даже устроить целую комнату. Это практичная, но в тоже время прочная модель крыши.

История появления крыши Судейкина

Конструкция крыши Судейкина

Немногие из профессиональных строителей и архитекторов, не говоря уже о простых людях, знают, что такое крыша Судейкина и как она вообще сооружается. Хоть на самом деле ещё в дореволюционный период такой тип крыши на территории России был крайне популярным.

В далеком 1914 году архитектор Григорий Судейкин издал свою собственную книгу под названием «Альбом проектов зимних дач, особняков и изб». В ней можно отыскать самостоятельно созданные архитектором расчеты разных крыш для разных домов.

В те далекие времена очень большим спросом пользовались практически все известные сегодня формы крыши, но, тем не менее, представленная печатная книга среди специалистов вызвала невероятно большой ажиотаж.

Но, несмотря на такую востребованность в древние времена, сегодня конструкция Судейкина не пользуется такой популярностью, и этому есть своим объяснения:

• Необходимость проведения тщательного и точного расчета, как несущих элементов, так и нужных кровельных материалов.
• Невозможность использования некоторых определенных кровельных материалов, к примеру, металлочерепицы, поскольку она обладает большим непродуктивным расходом.
• Некоторое ограничение использования такой формы только квадратными в плане домами.
• Несколько необычный внешний вид, который некоторых людей привлекает, а некоторых и отталкивает. Дело в том, что такая крыша будет уместность только на домах определенных стилей, поскольку, как уже неоднократно говорилось, она особенная и не такая, как все остальные.
• Незнание вообще о том, что существует подобная крыша.

Преимущества и недостатки конструкции

Проект крыши Судейкина смотрится стильно и необычно, основная особенность конструкции — наличие сложных углов, монтаж выполняется исключительно на доме, форма которого имеет неправильный квадрат. На фото можно увидеть крышу Судейкина

Преимущества кровельной конструкции заключаются в:

• высоте кровли, которая позволяет значительно увеличить чердачное помещение;
• чердачном помещении, которое может выполнять функцию кладовой и полноценной жилой комнаты, главное выполнить качественную теплоизоляцию;
• высоком уровне теплоемкости, который достигается благодаря наличию вентиляционной прослойки над мансардой;
• отсутствии карманов, способных задерживать снег и влагу на поверхности крыши;
• исключении необходимости установки сложной системы освещения;
• самоочищении крыши, такой эффект достигается благодаря наличию наклона на конструкции;
• затратах небольшого количества строительных материалов.

Как и у любой конструкции Судейкина крыша имеет свои недостатки. Основной минус данной кровельной системы — сложный расчет кровли и площади по всей плоскости.

Из недостатков конструкции следует отметить:

• сложность выбора строительных материалов, все доски имеют стандартную длину;
• большую часть конструктивных элементов необходимо выполнять своими руками;
• наличие углов и переходов дают большой расход строительных материалов;
• монтаж водосточной системы необходимо выполнять с профессиональным инженером, с его помощью вы подберете трубы нужного диаметра и рассчитаете все дополнительные элементы;
• при установке кровли необходимо использовать большое количество желобов, больше чем на двухскатный тип кровли;
• расчет и проектирование несущих элементов кровли требуют профессионального выполнения.

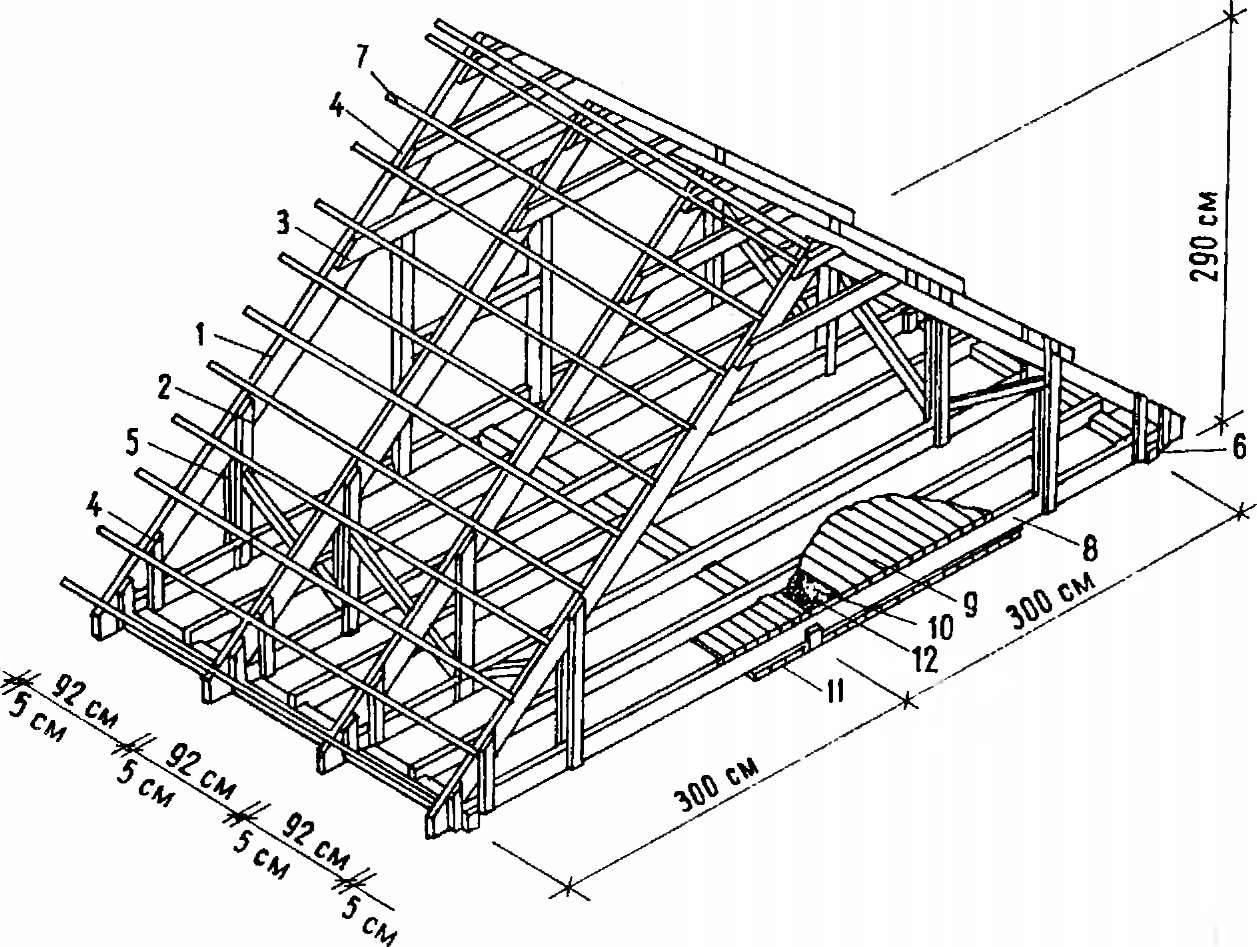

Монтирование кровельной конструкции выполняется согласно инженерного справочника “Альбом проектов” 16-го года выпуска, где доступно и последовательно прописан весь процесс и устройство кровельной системы. На фото представлен фрагмент из “Альбома проектов”

Кровельные материалы

Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.

GnorkУчастник FORUMHOUSE

Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.

CancerУчастник FORUMHOUSE

Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.

AleSPУчастник FORUMHOUSE

Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.

MamarusyyУчастница FORUMHOUSE

На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».

Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.
