Изготовление ворот своими руками: пошаговая инструкция

Порядок сваривания створок

Весь процесс сварки занимает относительно немного времени и выполняется в соответствии с общей технологией этой работы. Прежде чем сваривать элементы сплошным швом, их предварительно прихватывают точечной сваркой. После чего проверяют точность размеров изготовленной детали. Если все сделано правильно, выполняют сварочный шов, который впоследствии зашлифовывают.

Сначала по углам сваривается рама или каркас ворот, при этом необходимо следить, чтобы обе створки находились в одной плоскости. Как вариант, сначала сваривают общий каркас, который впоследствии разрезают посередине. Такой подход гарантирует точность соблюдения требуемых размеров створок.

После изготовления рам их требуется усилить. Для этого на основной каркас привариваются дополнительные ребра жесткости из того же профиля, а на углы — треугольные металлические пластины.

Еще одним важным моментом является приваривание петель. Сначала половинки этих деталей крепят непосредственно на створки ворот. Надевают вторые половины и, приставив створку на требуемой высоте, приваривают нижнюю часть петель к опорам. Для выполнения этой работы лучше пригласить еще одного человека, который зафиксирует ворота в нужном положении во время прихватывания петель.

После выполнения всех сварочных работ и шлифовки швов готовый каркас покрывают защитным средством. Это может быть лак, мастика или краска. После чего можно приступать к обшивке рамы выбранным стройматериалом.

11 ответов на самые популярные женские вопросы о бюстгальтерах Познакомьтесь с подробными ответами на наиболее распространенные вопросы, связанные с женским бельем.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Простые откатные ворота своими руками

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

  • низкая стоимость;
  • высокая прочность и при этом небольшой вес;
  • удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

  • Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
  • Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
  • При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Откатные ворота из дерева своими руками

Изготовление откатных ворот из дерева своими руками — увлекательный и наградительный проект. Оно позволит вам создать уникальные ворота, отвечающие вашим потребностям и предпочтениям дизайна. Ниже приведены основные инструменты и шаги для выполнения данной задачи:

Инструменты:

  1. Пила (циркулярная пила, лобзик или сабельная пила).
  2. Дрель с набором сверл.
  3. Шуруповерт или отвертка.
  4. Молоток и клещи.
  5. Линейка и уровень.
  6. Карандаш или маркер.
  7. Столярный склейка или клей для дерева.
  8. Шурупы и крепежные элементы.
  9. Петли и замки для ворот.

Шаги:

  1. Планирование и измерения:
  • Определите желаемые размеры ворот и высоту створок. Рассмотрите местоположение въезда на участок и определите направление открывания ворот.
  • Сделайте набросок ворот на бумаге, указав размеры и пропорции. Это поможет вам более точно представить конечный результат и увидеть, какие материалы и инструменты вам понадобятся.
  1. Приобретение материалов. Купите древесные доски или деревянные балки, необходимые для создания каркаса ворот и створок. Приобретите также другие необходимые материалы, такие как крепежные элементы, петли, замки и краску или лак для отделки.

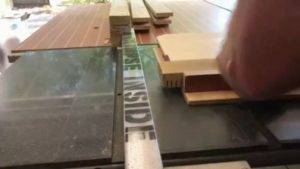

  2. Подготовка материалов. Используйте инструменты для обрезки и обработки древесных досок согласно заданным размерам и формам, необходимым для ваших ворот.

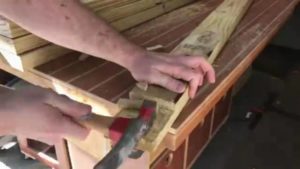

  3. Сборка каркаса ворот. Соберите каркас ворот, используя древесные доски и крепежные элементы. Убедитесь, что каркас прочный и стабильный.
  4. Создание створок:

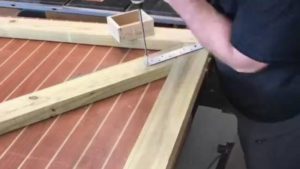

  • Постройте створки, которые будут открываться и закрываться. Обрежьте доски в соответствии с размерами створок, предусмотренными в планах.
  • Закрепите створки к каркасу с помощью петель и проверьте, что они свободно открываются и закрываются.
  1. Установка механизма открывания. Установите механизмы открывания (например, роликовые колеса или рельсы) на опорную поверхность, чтобы обеспечить плавное открывание и закрывание ворот.
  2. Отделка и защитное покрытие. Придайте воротам желаемый вид, покрасив или покрыв лаком, чтобы защитить дерево от воздействия погодных условий и улучшить эстетику.
  3. Установка замков и ручек. Установите замки и ручки на воротах, чтобы обеспечить безопасность и удобство использования.

Теперь у вас есть уникальные откатные ворота из дерева, созданные своими руками. Этот проект не только приносит удовлетворение от творчества, но и предоставляет вам функциональное и красивое решение для вашего гаража или въезда на участок.

Необходимые для работы инструменты

Для монтажа потребуется следующий набор инструментов:

  • сварочный инверторный аппарат (с мощностью от 220 Вт);
  • уровень, отвес (необходимо для выставления вертикальности опор);
  • шуруповерт (необходим для крепежа листа к каркасу, дополнительно можно использовать заклепочную машину со стальными заклепками);
  • болгарка для нарезки профильных труб и зачистки сварных швов;
  • ножницы по металлу (используются для резки профнастила, для других материалов обшивки можно использовать пилу или электролобзик);
  • лопата, ручной бур для копки ям под опоры.

Комплект материалов для установки будет включать в себя следующее:

  • профлист или любой другой материал для обшивки створки (размеры створки и калитки вычисляются предварительно, они должны учитывать наличие опорных столбов и рамы);
  • профильные трубы (для опорных столбов применяются квадратные трубы с сечением 80х80 или 60х60 мм, для каркаса – 40х40 мм, для усиливающих лаг – 20х20 мм);
  • набор саморезов (можно дополнительно использовать стальные заклепки, если расчетные ветровые нагрузки большие);
  • ручки, замки, петли;
  • грунтовка, краска для защиты опор и рамы и сварных швов от коррозии.

Если для ворот будет использоваться обшивка в виде стальных листов, деревянных щитов или элементы ковки, профильные трубы надо брать с большим сечением – до 100х100 мм, а для каркаса – до 50х50 мм. В этом случае сечение перемычек составит 25х25 мм, этого будет достаточно для сборки прочной, долговечной конструкции, устойчивой к ветровым и снеговым нагрузкам.

При сборке каркаса с использованием сварки потребуются:

  • сварочный инвертор;
  • набор электродов;
  • болгарка;
  • уголок, рулетка и уровень;
  • насадка-круг для шлифовки сварных швов;
  • маска, перчатки для защиты во время работы;
  • кисти и валики для обработки поверхности после сварки.

Подготовка к постройке: как рассчитать размеры будущей конструкции

При устройстве ворот из профильной трубы с калиткой или без нее необходимо предварительно составить чертеж, на котором будут отображаться размеры конструкции, основные параметры и расположения рамы, перемычек жесткости, петель, замков, точки крепления обшивки.

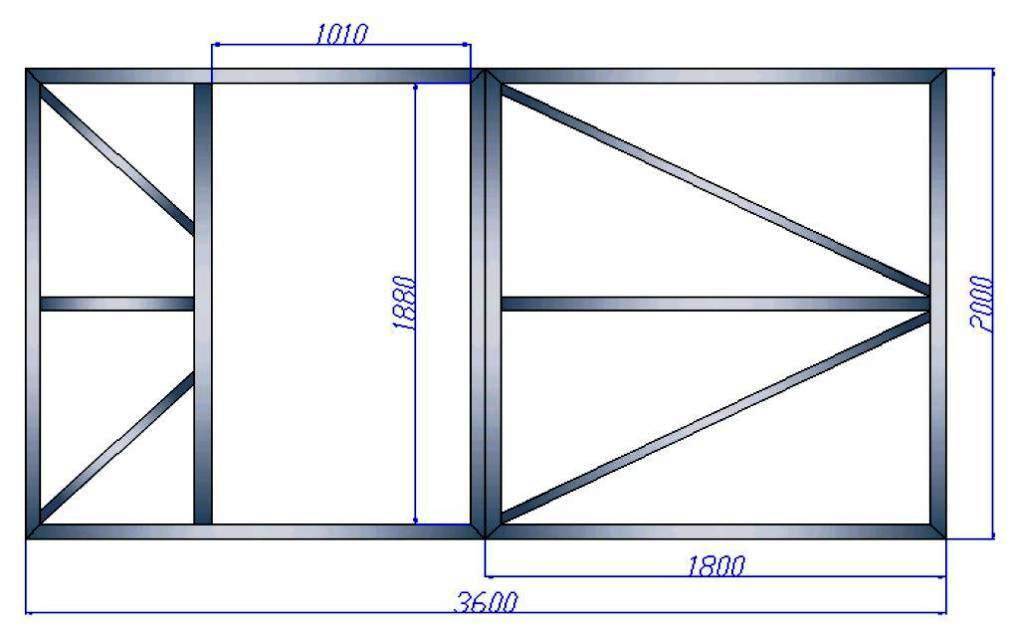

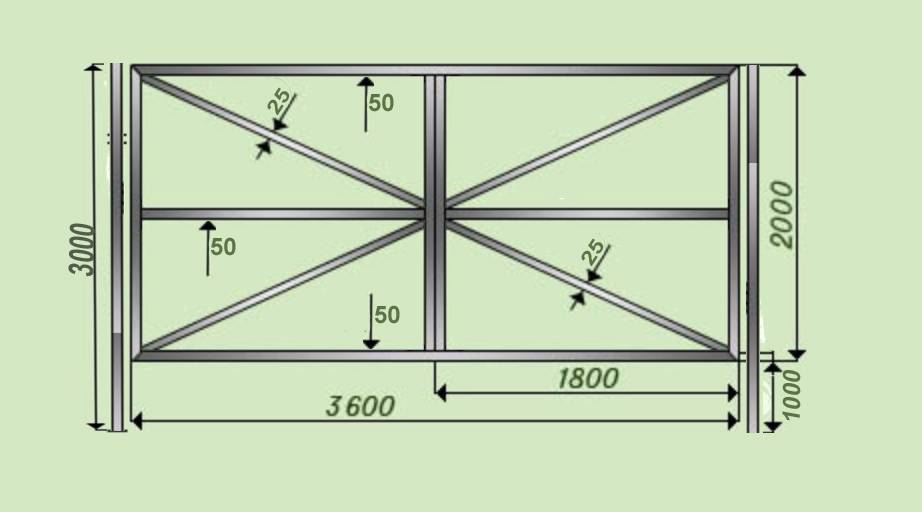

При составлении проекта схемы чертежа ворот прямоугольной формы с обшивкой из профнастила или деревянного щита можно использовать следующие размеры:

  • стандартная высота конструкции, включая полотно ворот и заглубление опор равна 3000 мм;
  • высота створки будет равна 2000 мм;
  • опоры заглубляются на 1000 мм (необходимо создание песчано-щебеночной подушки и заливка бетоном, опоры обязательно выравниваются при помощи строительного уровня);
  • общая ширина одного полотна максимально может составлять 3600 мм (это оптимальное значение, обеспечивающее прочность и устойчивость к ветровым нагрузкам);
  • для изготовления прямоугольной рамы используется профильная труба с прямоугольным сечением в 50 мм, такая же труба применяется для горизонтальных и вертикальных лаг;
  • для диагональных укосин используется профильная труба с сечением до 25 мм.

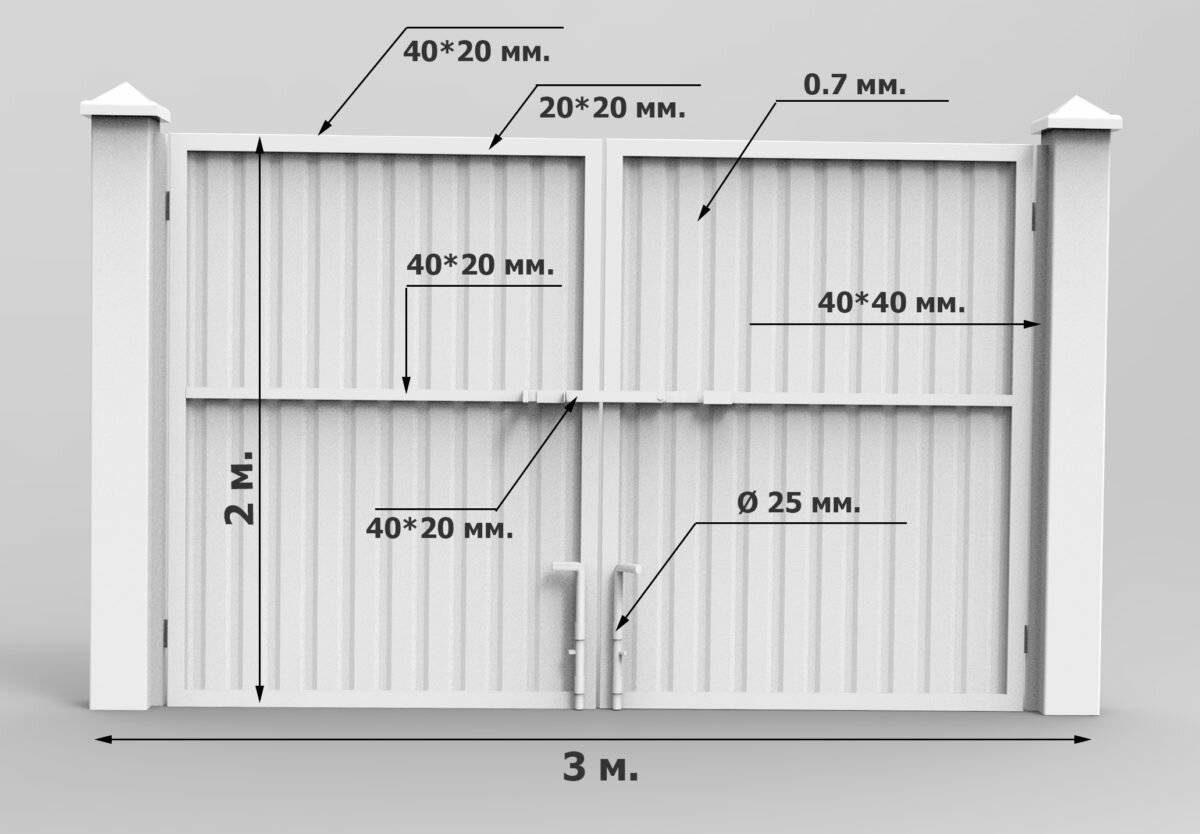

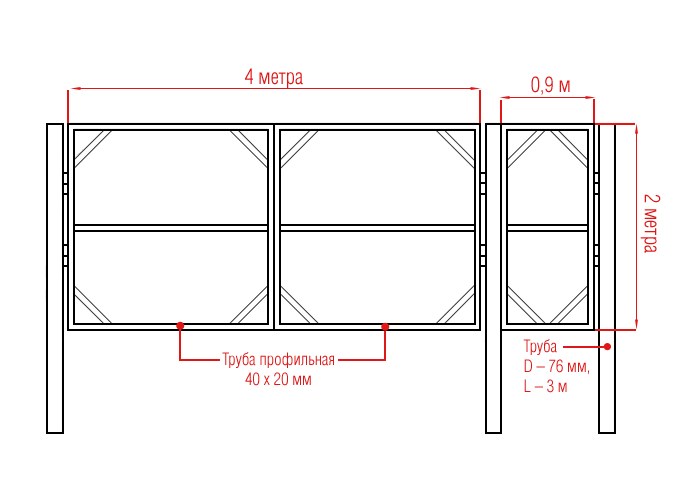

Если необходимо выполнить расчеты для автоматических ворот с калиткой, можно использовать такие значения:

  • две створки прямоугольной формы с общей шириной 4000 мм и высотой 2000 мм (без учета заглубления опор в грунт);
  • для изготовления рамы будет использоваться труба с сечением примерно 40-20 мм;
  • ширина калитки оптимально должна составлять 900 мм;
  • опоры (для распашных ворот) будут крепиться к столбам с диаметром в 76 мм и высотой в 3000 мм (столбы должны заглубляться в грунт не меньше, чем на 1000 мм).

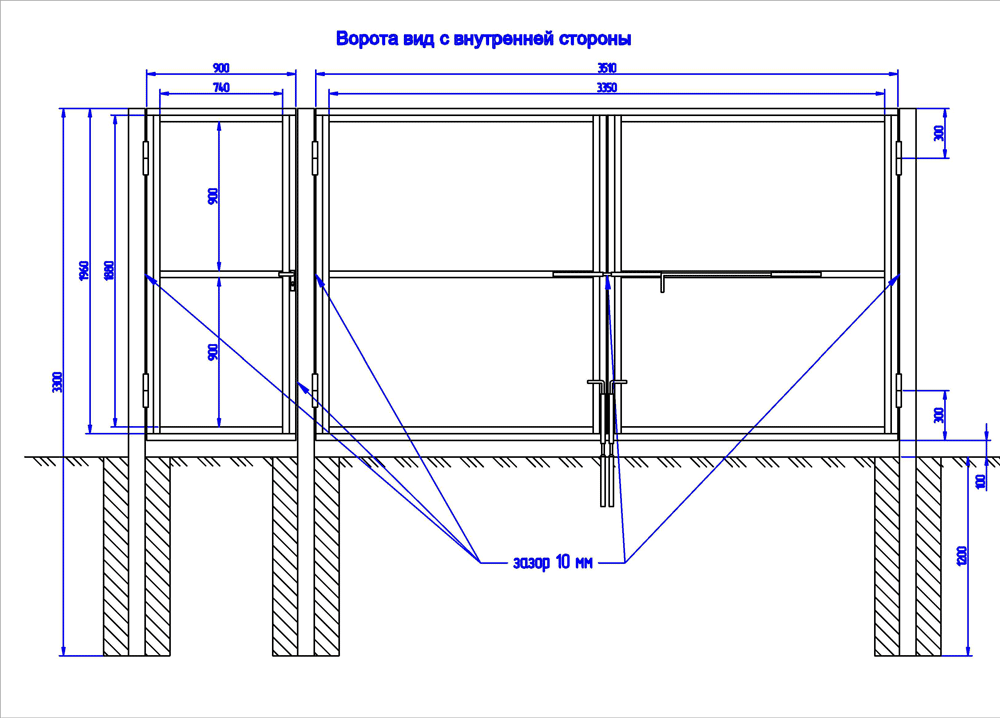

Отдельно на чертеже указываются точки крепежа петель, замков, автоматической системы открывания/закрывания.

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.

ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

Критерии отбора древесины

  1. Сосновый пиломатериал является наиболее распространенным и доступным видом древесины. Мягкотелый материал, с одной стороны, легок в обработке, с другой предусматривает использование изделий толщиной не меньше, чем 50 миллиметров для каркаса и 25 миллиметров для облицовочных заготовок. Подобная древесина должна обладать достаточной плотностью, специфическим смолистым ароматом и рыжими прожилками.
  2. Еловый пиломатериал отличается светлым цветом и характеризуется однородной и плотной структурой, с легкостью удерживающей крепежи и стыки. Такая порода древесины не поддается усыханию.
  3. Лиственница, относящаяся к хвойным породам деревьев, имеет более красивую структуру древесины, что обуславливает ее популярность; при этом отличается ценовой доступностью.
  4. Лиственные породы деревьев – ольха, береза, клен – не столь массивны, легки в обработке и не подвержены усыханию. Единственный негативный момент – это недолговечность материала в связи с его низкой устойчивостью к погодным условиям.
  5. Дуб является благородной и фактурной древесной породой деревьев, наиболее подходящей для строительства гаражных ворот в силу своей долговечности, красоты и прочности.

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Способы производства профтруб

Существует несколько способов производства профтруб, от которых зависит прочность и долговечность. Среди основных выделяют следующие:

  1. конструкции, которые не требуют большой нагрузки, изготовляют из труб, выпущенных сварным горячекатаным способом;
  2. холоднокатаные трубы больше подходят для создания каркасов, используемых в быту;
  3. бесшовные трубы — это лучший выбор для изготовления ворот или аналогичных изделий, требующих долговечности и прочности. Ещё один плюс этого вида материала заключается в хорошем сопротивлении при вертикальных нагрузках.

Какие выбирать профтрубы для создания ворот, каждый решает сам. У всех у них свои плюсы и минусы, но рекомендуется остановиться на материале, который будет удовлетворять поставленным целям.

Чаще всего используется комплексное применение всех видов материалов. На изготовление каркаса ворот идёт прочная, долговечная бесшовная труба. Далее определяют, какими будут ворота: подвесными, откатными или распашными

Это очень важно для выбора схемы конструкции, дополнительных систем безопасности и материалов

Например, многие ставят систему дистанционного управления, сигнализацию, видеокамеры, звонок, и всё это предварительно нужно внедрить в конструкцию. В итоге получаются красивые и безопасные ворота, выполненные из прочных профтруб. Аналогичный подход помогает сделать и калитку из профильных труб своими руками.

Для самостоятельной работы человек должен владеть начальными навыками в сварке, нарезке труб с помощью болгарки и умением составлять чертежи. Если подобные навыки отсутствуют, помогут многочисленные советы по изготовлению конструкции ворот. В интернете есть масса различных схем и пошаговых инструкций.

Советы по выбору обшивки

Профильные трубы значительно удешевляют итоговую стоимость ворот. При изготовлении обшивки используют такие материалы:

  1. гофрированный лист. Он отличается высокой стойкостью к воздействию внешних или механических факторов. Всё это подкрепляется сравнительно небольшой ценой и весом этого материала;
  2. оцинкованный лист. Обшивка из металлического материала страдает от постоянного распространения коррозии на её поверхности. Поэтому покупают высококачественный и специально обработанный оцинкованный лист, на котором не образуется ржавчина, но стоимость его выше;
  3. древесина. Это самый требовательный материал из всех, ведь его необходимо постоянно обрабатывать краской или лаком, который препятствует деформации и гниению. Деревянная обшивка прочная, но недолговечная. Такой минус окупается великолепным внешним видом, поэтому хозяевам часто приходится решать, что важнее — красота или качество.

Выбор профильной трубы

Одна из главных задач при самостоятельной сборке конструкции — это выбор профтрубы. Некоторые специалисты машут на это рукой и используют для создания каркаса различные остатки металлических труб.

В итоге это приводит к заметному перекосу ворот из-за большого веса, к быстрой деформации, непрезентабельному виду, да и просто калитку тяжело открывать и закрывать.

Остатки труб используют исключительно для создания перемычек, молдинга или внешней отделки. При этом даже тут рекомендуется использовать прочную углеродистую сталь, которая выдерживает высокие нагрузки и влияние механических и внешних факторов.

Нержавеющая сталь или её остатки не подходят при создании ворот. Этот материал не способен выдерживать постоянные высокие нагрузки и просто деформируется. Его лучше использовать как основу для калитки или в качестве материала для мелких деталей.

Сварка рам створок

Схема монтажа столбов из профиля для ворот.

Сваривать каркасы створок и калитки лучше на ровной горизонтальной поверхности. Хорошо, если у вас есть сварочный стол. Отрезать торцы труб внешнего контура каркасов можно под углом 45°. Тогда более длинные участки профтруб должны соответствовать длине и ширине каждой рамы. Чтобы собрать из рамы правильный прямоугольник, нужно сложить 4 трубы на стол, проверить прямые углы угольником и промерить диагонали. Они должны быть равны. Слегка прихватите каркас сваркой и еще раз проверьте правильность углов.

Легким постукиванием молотка исправьте отклонения и наложите на стыки сварные швы. Сварка 2-миллиметровыми электродами ведется током 50-60 А. Ведите электрод к себе с отклонением от вертикали в 10-15°. Шов накладывается легкими челночными движениями стержня поперек стыка. Электрод держите в нескольких миллиметрах от металла. После проварки швов освободите их от окалины и обработайте шлифмашинкой.

Выбор древесины для ворот

Выбор древесины для ворот — важный этап, который влияет на прочность, долговечность и внешний вид готового изделия. Вот несколько факторов, которые следует учитывать:

Вид древесины. Различные виды дерева имеют разные характеристики. Сосна, например, обладает хорошей устойчивостью к влаге и гниению, но менее прочна по сравнению с дубом или ясенем. Дуб и ясень, с другой стороны, более долговечны и прочны, но также дороже.
Обработка древесины. Чтобы увеличить устойчивость древесины к влаге и вредителям, её обрабатывают специальными растворами. Обработка может быть поверхностной или проникающей (когда раствор проникает внутрь дерева). Обработка увеличивает срок службы древесины и обеспечивает дополнительную защиту.
Сушка древесины. Дерево должно быть тщательно высушено перед использованием. Это предотвращает деформацию и трещины в готовом изделии. Древесина, подвергнутая термической обработке, обычно имеет более низкую влажность и лучше сопротивляется влаге и вредителям.
Цельность досок. Цельные доски обеспечивают лучшую прочность и долговечность, но могут быть дороже. С другой стороны, ворота, собранные из нескольких досок, могут быть дешевле и проще в изготовлении, но менее устойчивы к деформации.
Качество древесины

Важно выбирать древесину без трещин, гнили или других дефектов, которые могут ослабить конструкцию ворот.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Подготовка инструментов

Прежде чем приступить к изготовлению деревянных ворот своими руками, важно подготовить все необходимые инструменты и материалы. Правильно выбранные и подготовленные инструменты обеспечат эффективность работы и качество конечного продукта

ИнструментНазначение
Лобзик или циркулярная пилаДля резки древесины на доски нужного размера
Дрель или шуруповертДля сверления отверстий и закручивания винтов
МолотокДля забивания гвоздей
УровеньДля проверки горизонтальности и вертикальности конструкции
Линейка или мерная лентаДля точных измерений
Кисть или валикДля нанесения антисептика и краски
Пилки для дерева (если требуется)Для тонкой обр

С правильно подобранными и подготовленными инструментами процесс создания деревянных ворот своими руками станет намного проще и приятнее. Помните, что безопасность является приоритетом, поэтому следите за состоянием своих инструментов и всегда соблюдайте правила безопасности при работе с ними.

Монтаж конструкции

Приложите каркас к проему, через отверстия протяните своими руками (не забудьте о перчатках) шнуры питания для электропривода. Приложите каркас к рабочей поверхности и убедитесь, что он прилегает к ней строго вертикально, используйте для этого строительный уровень. С помощью шуруповерта и саморезов закрепите направляющие и короб на обрамлении проема. Затем проверьте горизонтальность электропривода строительным уровнем.

Гаражные рулонные ворота можно купить как с ручным, так и с автоматическим открыванием.

Распакуйте полотно, вставьте ригели в верхний профиль полотна. Установите оси ригелей в установочные отверстия ригельных колец короба. Сведите кольца до упора, зафиксируйте положения колец саморезами. Вал сверлить запрещено. Саморез необходимо закручивать в радиальное отверстие ригельного кольца до самого упора в стенку вала. Не просверлите электропривод. Затем подключите выключатель для электропривода, не забывайте про технику безопасности и набор индивидуальной защиты.

Для регулировки концевых выключателей привода используется пластиковый или металлический шестигранник, который поставляется в комплекте. Необходимо определить максимально нижнее и максимально верхнее положение полотна. Нижнее положение задается с помощью нижнего концевого выключателя, верхнее – с помощью верхнего. Оба выключателя находятся в боковой части короба. Отрегулировать своими руками верхнее положение полотна необходимо таким образом, чтобы одна ламель осталась в проеме направляющих. Выполните электрические подключения (лучше обратиться к специалисту). Затем установите переднюю крышку короба и закрепите ее заклепками или саморезами.

После окончания монтажа, с целью повышения защитных свойств конструкции, шляпки винтов и шурупов в направляющих и коробе должны быть закрыты заглушками. После завершения работ по монтажу и отделочных работ можете удалить защитную пленку с полотна и очистить загрязненные участки.

Как мы видим, ничего сложного в данном виде монтажных работ нет.

Главное – основательно подойти к делу: подготовить помещение, инструменты, комплект, вспомнить правила техники безопасности и качественно установить конструкцию, следуя инструкциям.

Установка ворот своими руками и крепление к стенам

По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.

Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее

Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать

ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему

Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса

Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.

ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.

ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.

ЭТАП 4: снимаем растяжки, лебедки. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.

Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).

Изготовление ворот из профильной трубы своими руками

Так как обращение в специализированные компании обычно требует больших затрат, многие владельцы гаражей задаются вопросом, как сварить ворота на гараж из профильной трубы своими руками. Для этого не нужно приобретать дорогостоящие наборы. Достаточно купить:

  • стальной уголок;
  • металлопрофиль;
  • лист металла;
  • необходимую фурнитуру;
  • крепежные элементы.

Перед началом работ необходимо разработать проект

При создании чертежа важно определиться с точными размерами проема. Он зависит от высоты автомобиля и его ширины

Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров.

Процесс изготовления разбивается на три основных этапа:

  1. Создание рамы железных ворот для гаража. Несущий элемент состоит из двух частей: внутренней и внешней. Они изготавливаются из стального уголка. Для этого потребуются: рулетка, угольник, строительный уровень, болгарка для резки листа и профилей, а также сварочный аппарат.
    Вначале замеры отмечаются на уголке и вырезаются заготовки. После каждый уровень соединения нужно отрегулировать, чтобы обеспечить ровность конструкции, и начинать сваривать.
    Полученные швы тщательно отшлифовываются. Для обеспечения жесткости конструкции по углам вертикально можно приварить рычаги (для этого можно использовать остатки уголков).
  2. Установка каркаса. Основой всей системы является каркас. Он состоит из двух частей, формирующих створки. Основой для каркаса может стать профиль из металла. При изготовлении створок применяется профильная труба:
    • процесс начинается с раскладки труб ровной поверхностью вверх на разглаженной поверхности;
    • затем в прямоугольнике следует расставить направляющие;
    • при помощи угольника углы выставляются и варятся;
    • после основного этапа необходимо позаботиться о ребрах жесткости. Для створок стандартного размера достаточно по два на одну штуку.

Важно! Чем тяжелее ворота, тем больше ребер жесткости необходимо установить. Изготовление полотна

Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении

Изготовление полотна. Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
