Зарядка для шуруповерта: устройство, виды и как сделать своими руками – особенности схем блока зарядки. и Фото

Принцип работы ЗУ

При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.

Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:

Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.

При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.

Когда кнопка «Пуск» SK1 нажата, на 16-й вывод контроллера U1 поступает стабилизированный сигнал через резистор R6. Ключ Q1 открывается и через него поступает ток на выводы реле. Контакты прибора S3-12A замыкаются и начинается процесс зарядки. Диод VD8, включённый параллельно транзистору, защищает его от скачка напряжения, вызванного отключением реле.

Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.

Этот прибор заряда оборудован схемой защиты от перегрева. Реализуется такая защита с помощью датчика температуры — термопара SA1. Если во время процесса температура достигнет значения более 45 градусов Цельсия, то термопара сработает, микросхема получит сигнал и цепь заряда разорвётся. После окончания процесса напряжение на клеммах батареи достигает 16,8 вольт.

Такой способ зарядки не считается интеллектуальным, ЗУ не может определить, в каком состоянии находится батарея. Из-за чего продолжительность работы шуруповёрта от аккумулятора будет уменьшаться в связи с развитием у него эффекта памяти. То есть ёмкость аккумулятора каждый раз после заряда снижается.

Внешне одинаковые, почти

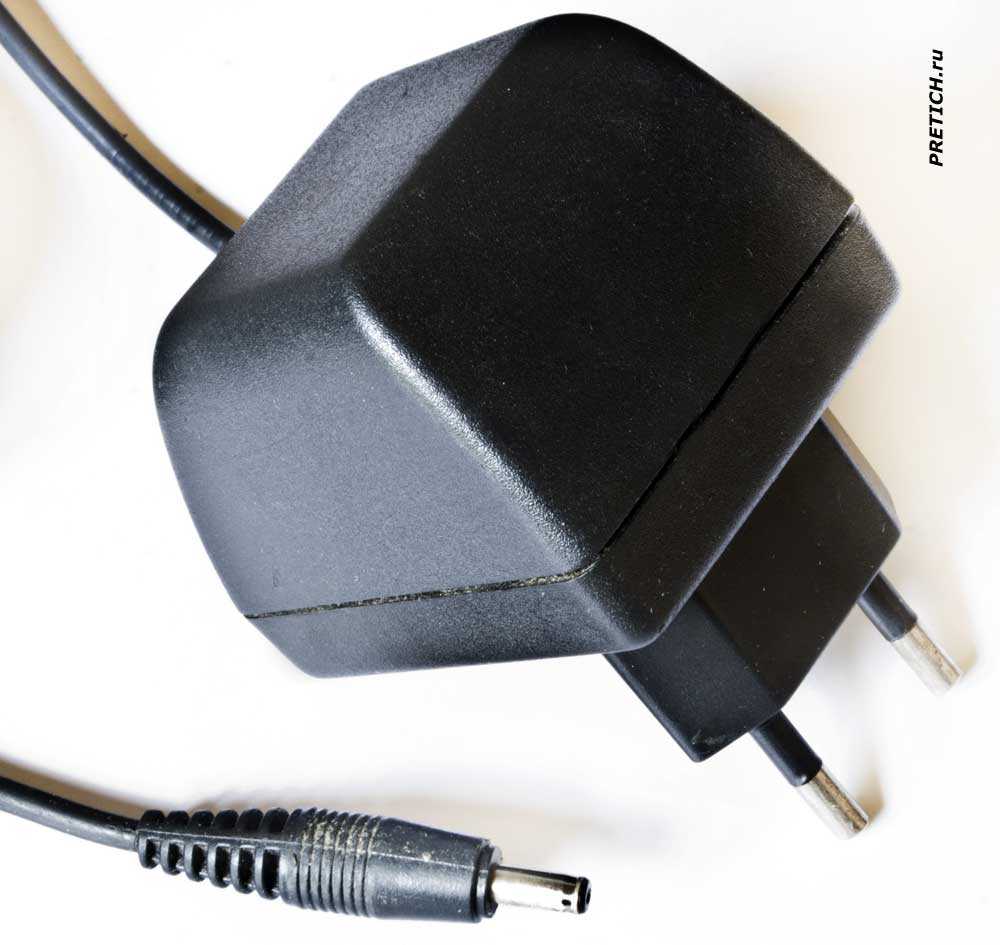

Все четыре адаптера имеют одинаковый корпус и одинаковые размеры, евровилка. Стандартные выходные разъемы. Но отличия все же есть. В первую очередь это кабели, идущие от адаптера на разъем к мобильнику. Они разные. По толщине и по качеству. Также отличается качество пластмассы, из которой сделаны корпуса устройств.

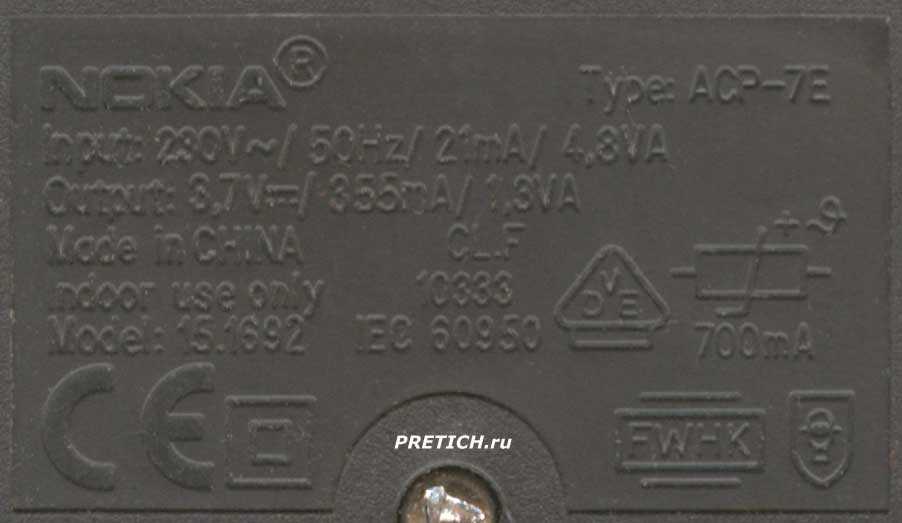

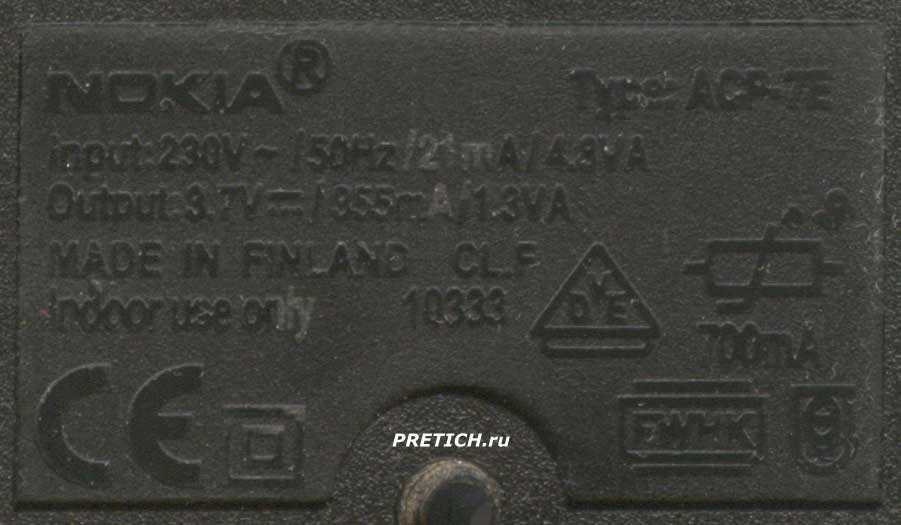

На устройствах шильдики или этикетки отлиты заодно с корпусом. И они также несут некоторые отличия. Начнем с того, что один адаптер сделан в Финляндии (так на нем написано), остальные три в Китае. На них такое: логотип NOKIA, тип ACP-7E. Входное напряжение 230V ~ /50Hz/21mA/4.3VA и выходное напряжение — постоянный ток 3.7V /355mA/1.3VA. Затем идут значки сертификаций. И есть значок термистора или терморезистора с надписью 700mA. На двух указано — Model: 15.1692 — два последних одинаковые.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Самодельные приборы для заряда

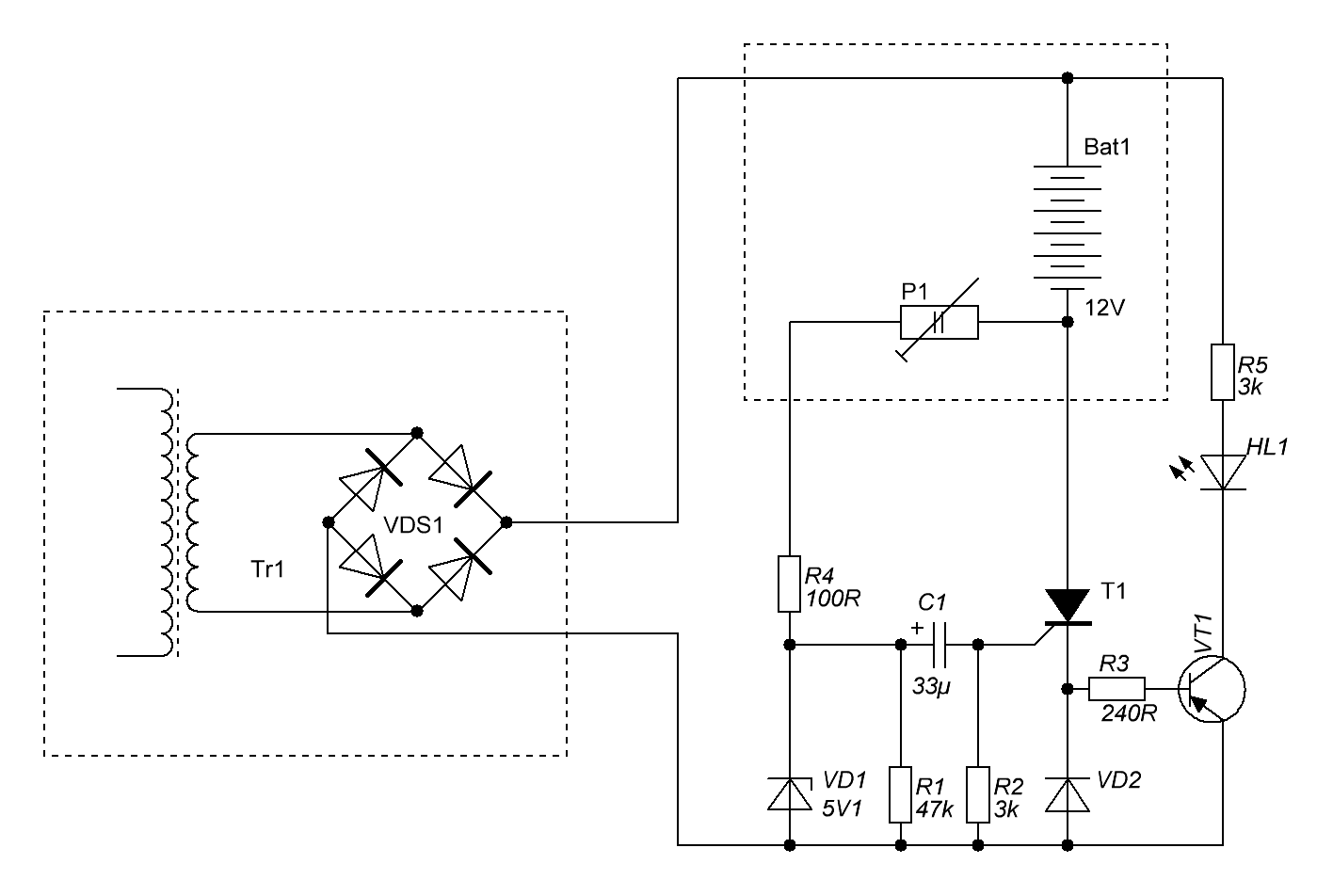

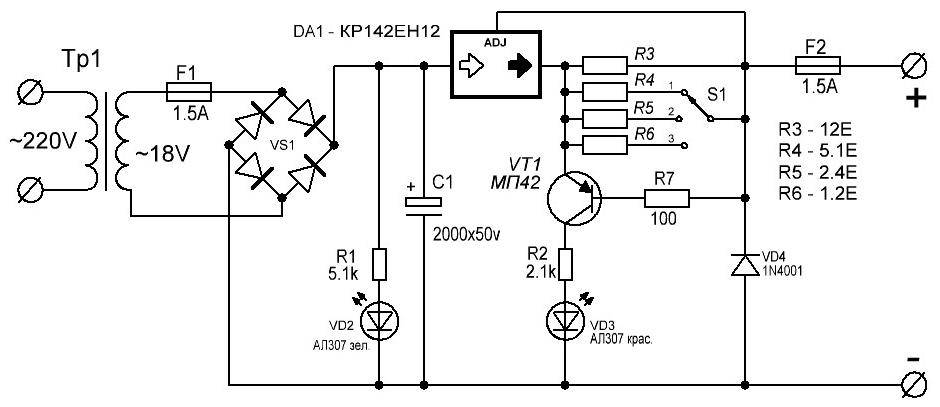

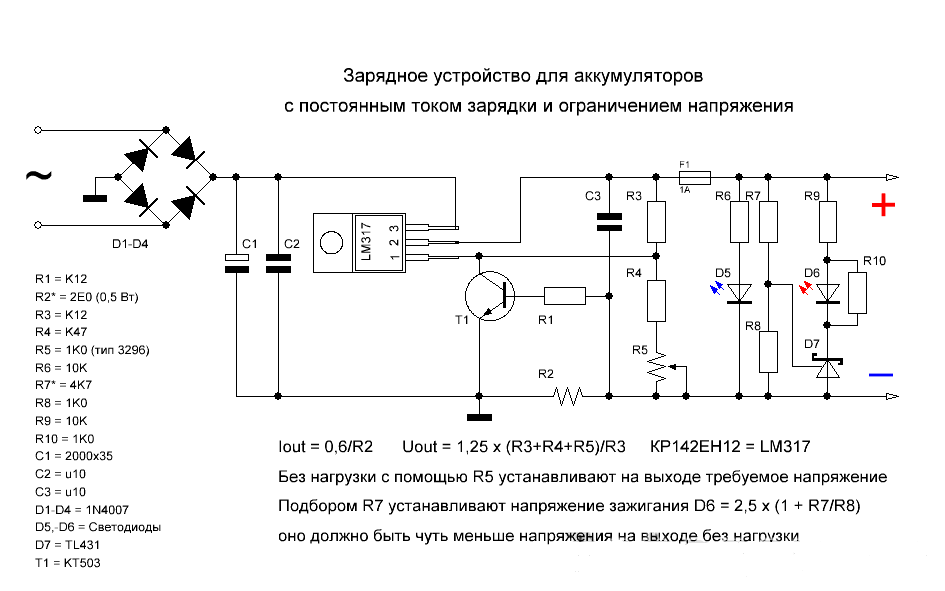

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

• Uвх – наибольшее напряжение на входе;
• Uбат – напряжение на аккумулятор;
• Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Как заряжать литиевые батарейки?

И если мы говорим об одноразовой батарейке, не предназначенной для перезарядки, то правильный (и единственно верный) ответ на этот вопрос – НИКАК.

Дело в том, что любая литиевая батарейка (например, распространенная CR2032 в виде плоской таблетки) характеризуется наличием внутреннего пассивирующего слоя, которым покрыт литиевый анод. Этот слой предотвращает химическую реакцию анода с электролитом. А подача стороннего тока разрушает вышеуказанный защитный слой, приводя к порче элемента питания.

Кстати, если говорить о незаряжаемой батарейке CR2032, то есть очень похожая на нее LIR2032 – это уже полноценный аккумулятор. Ее можно и нужно заряжать. Только у нее напряжение не 3, а 3.6В.

О том же, как заряжать литиевые аккумуляторы (будь то аккумулятор телефона, 18650 или любой другой li-ion аккумулятор) шла речь в начале статьи.

Как работает зарядное устройство для шуруповерта

Принцип работы зарядного устройства для разных аккумуляторов шуруповертов выглядит следующим образом:

1. При подключении устройства в сеть, напряжение в 220В проходит через предохранитель.
2. Переменное напряжение идет на понижающий трансформатор. Значение вольтажа преобразуется до 18.
3. Заряд попадает на диодный мост.
4. Происходит выпрямление и переход на конденсатор С1, его емкость составляет 330 мкФ. Вольтаж преобразуется до 24В.

Реле замыкается после включения по нажатию кнопки. Аккумулятор начинает заряжаться на выходе сетевого выпрямителя. Среднее время полной зарядки АКБ в шуруповерте – 50-60 минут. Это среднестатистические показатели, которые распространяются на аккумуляторы 12, 14 или 18 вольт.

Виды батарей

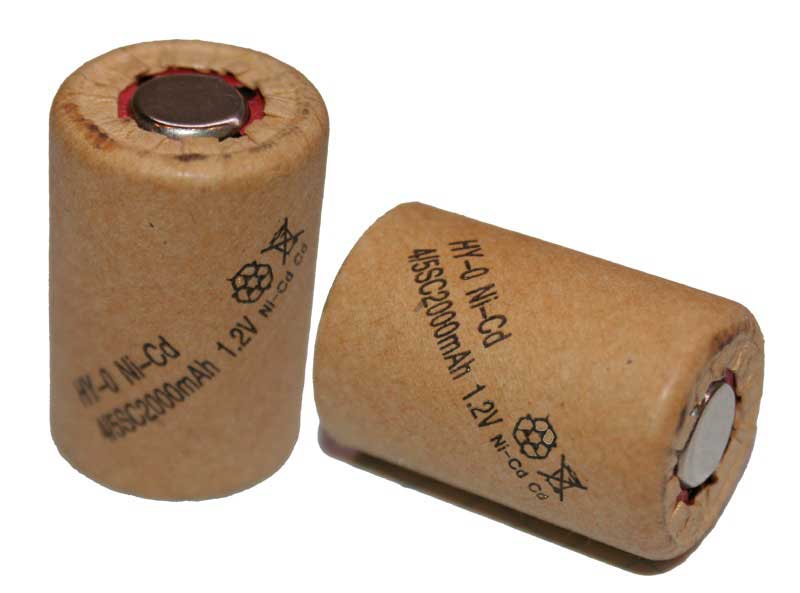

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными.  Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Особенности литиевых батарей

Li-ion АКБ являются очень неприхотливыми в эксплуатации. При бережном обращении они прослужат около 3-4 лет. Однако стоит ориентироваться на то, что даже если аккумуляторы не используются, они медленно умирают. Поэтому запасаться аккумуляторами к устройству впрок не совсем резонно. 2 года – это нормальное время от момента производства. Если прошло больше, то это могут быть уже вышедшие из строя батареи.

Интересно. Самый распространенный размер банки 18650 в среднем имеет ёмкость в 3500 мАч. Нормальная цена для такой батареи – 3-4 доллара. Поэтому производители, обещающие за 3 доллара Power bank объемом 10000 мАч, мягко говоря, обманывают. Хорошо, если там будет хотя бы 3000 мАч.

Преимущества аккумуляторных инструментов

Главным плюсом электроинструментов данной категории является автономность. Встроенная аккумуляторная батарея обеспечивает функциональность техники без подключения к стационарной сети питания 220 или 380V. Этой особенностью пользуются для выполнения ремонта в новостройках, в «походных» и других сложных условиях.

Другие преимущества:

• без мешающего соединительного кабеля питания проще выполнять отдельные операции;
• низкое напряжение батарей снижает опасность поражения электрическим током;
• этот инструмент намного тише, по сравнению с альтернативным решением автономности на базе бензинового генератора.

К сведению. Для справедливой оценки следует отметить, что оснащение аккумулятором увеличивает вес, стоимость и сложность.

Телефония

• Доработка зарядного устройства сотового телефона / 11.12.2017
• Усилитель для стереотелефонов с автономным питанием / 10.11.2016
• Головные электростатические телефоны (Часть 2) / 03.12.2015
• Головные электростатические телефоны (Часть 1) / 25.11.2015
• Подключение удалённого абонента к офисной АТС / 19.02.2014
• Индикатор излучения сотового телефона / 29.10.2013
• Модернизация зарядного устройства Nokia ACP-7E / 11.08.2013
• Ремонт гарнитуры Nokia HS-23 / 30.07.2009
• Электронный корректор / 11.07.2008
• Прибор для проверки телефонных аппаратов / 08.11.2007
• Принцип работы телефонных карт / 27.04.2007
• Световой сигнализатор телефонных звонков / 13.08.2004
• Кодовый выход на межгород / 31.10.2003
• Анти-АОН / 06.10.2003
• Радиотелефонный интерфейс для симплексных радиостанций / 08.09.2003
• Индикаторы занятости телефонной линии / 01.09.2003
• Адаптер автозаписи телефонных сообщений / 27.07.2003
• Ремонтируем АОН своими силами / 25.07.2003

Замена необходимых элементов цепи

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

1. Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
2. Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
3. Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
4. Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

• Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
• Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
• Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
• Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
• Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

• блоки питания китайского производства напряжением 24 V;
• БП самостоятельной сборки;
• разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

• выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
• на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
• подают питание на переделанный блок;
• вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

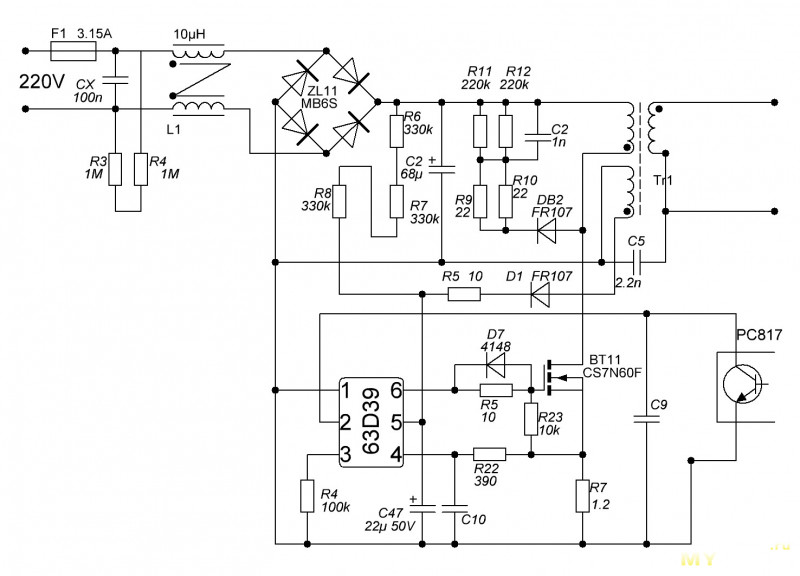

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

• приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
• надфилем стачивают на нем углы;
• изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

1. Предварительно разбирают приобретенное изделие.
2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Проверка состояния АКБ при помощи мультиметра

Будет полезно, чтобы определить причину, по которой батарея не заряжается. Процедура выявит работоспособность аккумуляторов. Приведем простые в реализации методы, которые можно использовать в домашних условиях. Подготовьте оборудование: помимо мультиметра потребуются инструменты для разборки АКБ (плоскогубцы, паяльник, отвертка, нож.

1. Проверьте батарею на зарядке, снимая показания с интервалом 30 минут. Вольтаж должен стабильно возрастать до полной зарядки.
2. Быстрый метод проверки состояния АКБ. Замеряем U вхолостую. Сопоставляем результат с реальным напряжением и количеством элементов Показатели разнятся – АКБ имеет нерабочие части, которые требуется заменить.

Шаг 2: Начинаем собирать

• Возьмите печатную плату общего назначения и поместите батареи поверх платы;
• Отметьте расстояние между краями батарей и их ширину печатной плате;
• Разверните 8 канцелярских скрепок и используя плоскогубцы, вырезайте зажимы с краев, как видно на изображении выше;
• Должно быть сделано в общей сложности 8 U-образных зажимов (в зависимости от количества заряжаемых батарей);
• Вставьте U-образные зажимы в печатную плату, чтобы батареи можно было установить между зажимами;
• Зажимы будут действовать как держатели батарей;
• Кроме того, используйте оставшиеся части от скрепок, чтобы сделать боковые упоры;
• Хорошо прикрепите зажимы на плате как показано на рисунке.

Примечание: убедитесь, что зажимы не подключены друг к другу во время пайки.

Инструменты

Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.

Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядитьаккумуляторшуруповерта.

Особенности зарядки аккумуляторов

Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?

Перед первым использованием батареи требуетсязарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.

При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.

Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.

Что делать, если не заряжается аккумулятор шуруповерта?

Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.

Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумуляторашуруповертаи инструмента.

READ Биты Для Шуруповерта Какие Лучше

К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначалазарядитьтакие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.

Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.

Также причина в том, что батарея не заряжается, может быть в температурном датчике.
