Как сделать отверстие в срубе при помощи коронки
Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

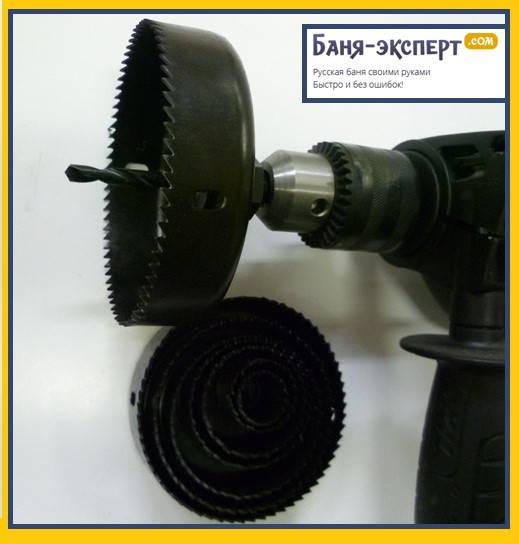

Коронки различных диаметров
Кольцевое сверло по дереву
Низкооборотная дрель электрическая
Шаг 1. Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.
Шаг 2. Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.
Шаг 3. Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.
Шаг 4. Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.
Сверление стены по разметке
Шаг 5. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.
Круглое отверстие в бревне
Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.
Алгоритм монтажа принудительной вентиляции бани
Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.

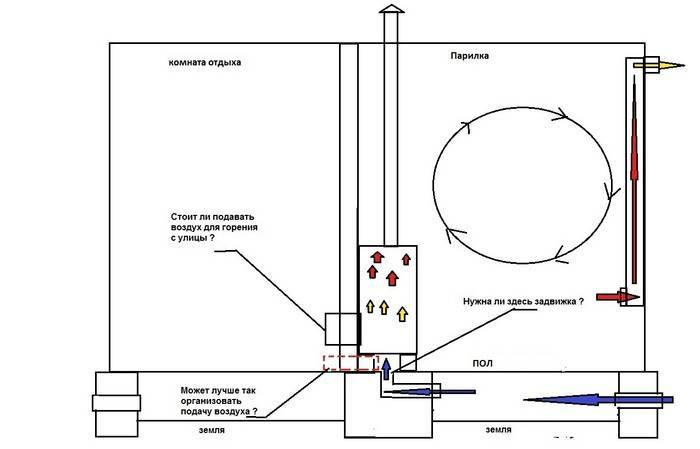

Схемы вентиляции бани
Шаг 2. Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.
Пример отверстия для вентиляции в кирпичной стене
Как делать вентиляционные каналы
Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.
Как сделать отверстие в стене
Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.
Коронки по дереву
Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.
Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.
Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.

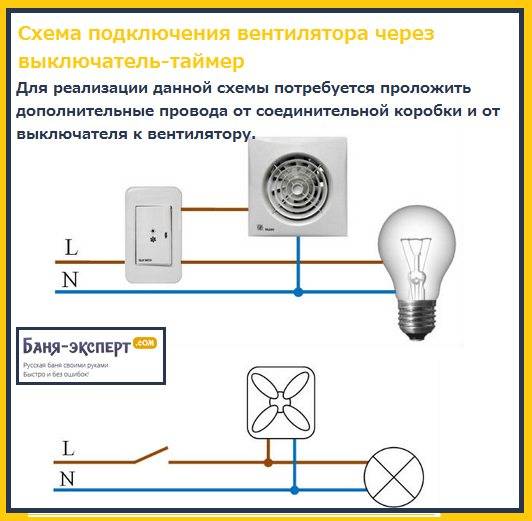

Пример подсоединения вентилятора
Схема подключения вытяжки
Вентилятор вставляется в отверстие и прикручивается саморезами
Фото – крепление вентилятора
Решетка крепится на клипсы
Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.
Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.
Способы организации и готовые схемы
Рассмотрим несколько готовых схем выполнения принудительной вентиляции.
Схема #1. Вытяжная вентиляция
Позади печи, на 0,3 м от пола, обустраивают приточное вентиляционное отверстие. Вытяжной вентилятор оборудуют на противоположной стене, чуть выше – на 0,4-0,5 м от пола. Свежий воздух, попадая в парную через приточное отверстие, проходит через печь, прогревается и поднимается до потолка. Постепенно остывая, он идет вниз и втягивается вытяжным вентилятором. Эта схема принудительной вентиляции довольно популярна, ввиду простоты устройства и быстрой смены воздушных потоков.
Схема #2. Приточная вентиляция
В большой парилке для быстрой смены воздуха целесообразно оборудовать приточную вентиляцию. Для лучшей циркуляции воздушные потоки направляют не снизу вверх, как при естественной вентиляции, а сверху вниз. Приточное отверстие с вентилятором оборудуют позади печи, на 0,5 м выше ее уровня. Вытяжное отверстие размещают в нижней части противоположной стены, на расстоянии 0,2-0,3 см от пола.
Приточная вентиляция по этой схеме работает следующим образом. С помощью вентилятора холодный воздух нагнетается в парную через приточное отверстие. Попадая в зону действия печи, он быстро прогревается и поднимается до потолка. Более холодные потоки вытесняются вниз и выходят через вытяжное отверстие.

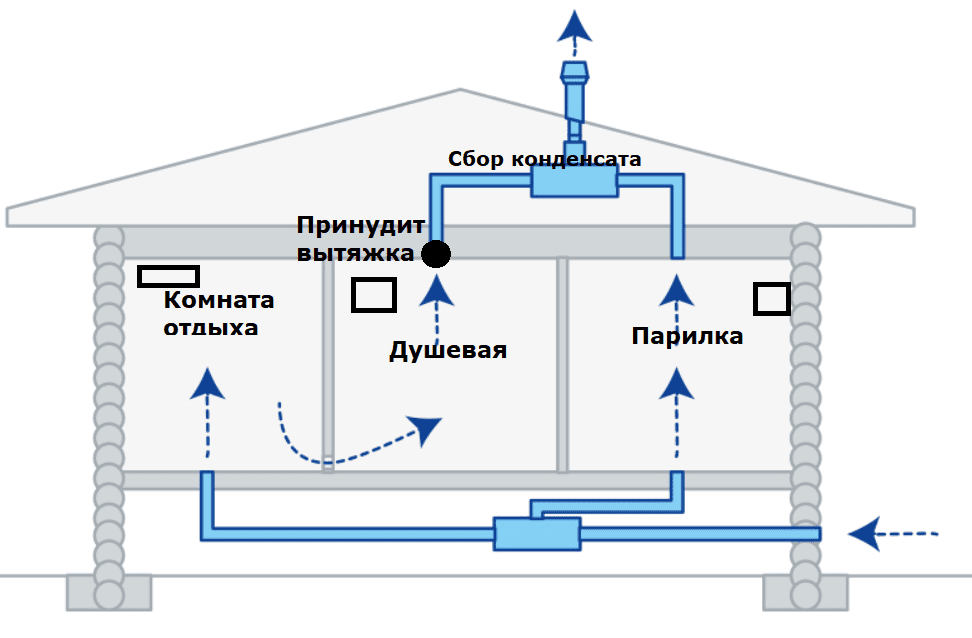

Схема #3. Приточно-вытяжная вентиляция
Эта схема предназначена для оборудования вентиляции в банной парилке и душевой. Приточное вентиляционное отверстие с вентилятором размещают над печкой. Минимальное расстояние от каменки – 50 см. Вытяжное отверстие (без вентилятора) выполняют на соседней стене рядом с полом, подальше от печки. При этом диаметр вытяжного воздуховода должен быть в 2 раза больше, чем диаметр приточного.
Еще одно вытяжное отверстие с вентилятором находится в примыкающей к парилке душевой, под потолком. Воздух в душевую проникает из парной через щель под дверью.
Роль системы вентиляции
Казалось бы, в целях сохранения тепла и увеличения скорости прогрева помещения, необходимо заделать все щели, а по периметру дверного проема уложить уплотнитель, чтобы дверь закрывалась плотно и не служила источником притока холодного воздуха. Однако все обстоит с точностью до наоборот, поскольку грамотно спланированная вентиляция способствует:
- созданию комфортного микроклимата посредством избавления от излишнего тепла, уровня влажности, а также уменьшения концентрации углекислого газа;
- быстрому прогреву помещения вследствие перемешивания воздушных масс, что сопровождается еще и минимальными затратами топлива;
- защите внутренней отделки, а также пола строения от появления различного рода плесени, грибков, способствующих возникновению неприятного запаха;
- качественному проветриванию всех помещений бани, продлевающему срок эксплуатации.
Таким образом, вентиляция в бане играет очень важную роль как для сохранности банного строения на протяжении длительного эксплуатационного периода, так и для пользы здоровью. При этом подобрать необходимый тип системы вентиляции не составит труда, поскольку выбирать придется всего из 2 типовых систем.
Замеры микроклимата в парной
У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.
Термометр для измерения температуры в парилке
Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.
Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.
Правильная установка вентиляции согласно типу помещения
Неважно какой тип банного комплекса выбран для строительства, качественный монтаж воздушной вентиляционной системы — вот что по-настоящему важно. В бане из пеноблоков, сруба или каркасной парилке необходимо устанавливать только комбинированный или механический вид вентиляции, так как естественное проветривание не гарантирует сохранность и долговечность конструкции
Комбинированный тип подойдет и тем парным, которые располагаются непосредственно в доме, а не в отдельно стоящем помещении. Существует несколько типовых схем организации притока и оттока воздуха, в зависимости от типа парной.
Комбинированный тип вентиляции — идеальный выбор для парных, находящихся непосредственно в доме
Вентиляция типа басту
Чаще всего любители бани выбирают для своих парных шведский тип конструкции, называемый басту. В подобных конвекционных парных забор чистого воздуха происходит с улицы, и выводится он также, на улицу. Вытяжной короб устанавливается под печью или рядом с ней, а на сам короб устанавливается заслонка.
Короб устанавливают не менее чем на тридцать сантиметров от пола, а вверх по стене ведут трубу, которая выходит в сквозное отверстие под самым потолком. На вентиляционное отверстие тоже устанавливают клапан с заслонкой.
На противоположную от печи стену устанавливается воздухозаборное оборудование. Воздухозаборный короб лучше всего выбирать из дерева.
Вентилирование парилки по типу басту выполняется по следующей схеме:
- Прохладный чистый воздух с улицы циркулирует вдоль печи от заборного короба, нагревается и поднимается вверх.
- По мере нагревания печи, теплые воздушные массы у потолка начинают постепенно давить на холодный воздух внизу комнаты и постепенно прогревать стены парной.
- Горячие воздушные массы давят на холодный воздух и постепенно, увеличивающееся давление заставляет горячий воздух выходит в вентиляционные отверстия.
Популярность этого типа бань высока за счет комфортных условий внутри парильной комнаты. А несомненный плюс заключается в возможности установки басту дома, в любом удобном месте. Встречаются даже квартиры, оборудованные банями по этому принципу.
Организация вентиляции в каркасной бане
Принципом, которым необходимо руководствоваться, если вы затеяли строительство бани — обеспечение циркуляции воздуха и отсутствие его застоя. Приточно-вытяжная система вентилирования — наиболее подходящий вариант для каркасной бани. Она позволит свободно перемещаться чистому воздуху по всем помещениям банного комплекса, и будет эффективно выводить наружу загрязненный.
Приточно-вытяжная вентиляция идеально подходит для каркасных бань
Основная схема построения вентиляции для каркасного помещения включает: каналы под трубы, трубы от печи, заслонки, двери, сквозные отверстия.
В каркасной деревянной бане принцип приточно-вытяжной системы актуален только в случае, когда хотя бы одна стена имеет сообщение с улицей.
Вытяжка в бане из сруба
Правильная русская баня издревле строилась из деревянного сруба. Бревна использовали только из зимнего сруба, так как все его поры были запечатаны смолами и движение соков останавливалось. Такие бани служили несколько десятков лет, даже с применением естественной вентиляции в виде сквозного проветривания.
Современные бани из бревен могут простоять не одну сотню лет, и вовсе не обязательно выбирать определенный тип сруба, благодаря правильной системе проветривания.
Нужна ли отличная от схем наших предков система вентилирования в бане из сруба?
При частом проветривании высок риск образования конденсата, который постепенно будет вредить стенкам парилки. А постоянный сквозняк создаст некомфортные условия для отдыха. Именно поэтому в деревянной бане нужно использовать комбинированный тип вентилирования. На сквозные отверстия в срубе нужно установить вентиляторы, продумать расположение труб для отдушин.
Нужно ли вентилировать фундамент в бане?
Безусловно, это необходимо. Более того, заметим, что и с этой работой также вполне можно справиться собственноручно. Еще на этапе строительства основания необходимо в соответствующих местах заложить отверстия до того, как опалубка будет залита бетоном. Непосредственно во время заливки раствора эти отверстия рекомендуется засыпать сухим песком – эта мера заметно улучшит проходимость. Когда процесс заливки будет закончен, вы этот песок сможете удалить.
Больше полезных советов относительно обустройства вентиляционной системы в бане вы сможете найти в приведенном ниже тематическом видеоролике.
Естественная вентиляция бани
Наиболее принятый вариант для большинства бань, минимальный по стоимости и безопасности и довольно эффективный. Конкретные места расположения вентиляционных отверстий следует принимать с учетом размера помещений, расположения полок, печки и материала изготовления здания. Общее правило – отверстия должны располагаться на различной высоте, как правило, входное (приточное) на 20 см от пола и выходное (вытяжное) на 20÷30 см от потолка. Во время выбора отверстий нужно учитывать, в каких местах отверстия будут расположены на внешних стенах. Желательно, чтобы они не слишком выделялись на фасадных стенах.
Вентиляционное отверстие
Размеры отверстий примерно 300÷400 см2, лучше их сделать больше, чем меньше. В случае слишком быстрого обмена воздуха, приводящего к понижению температуры в парной, каналы следует прикрывать регулирующими заслонками. Для улучшения внешнего вида лучше использовать декоративные решетки, их можно приобрести в специализированных магазинах или сделать самостоятельно.
Вращающийся клапан
Вентиляционные решетки
Регулируемые решетки
На что нужно обращать внимание?
Мало кто знает, как правильно организовать вентиляционную систему в бане
Но в любом случае, перед составлением проекта необходимо обратить внимание на несколько важных моментов
- Конкретную разновидность вентиляции необходимо подобрать еще на этапе проектирования, в противном случае придется делать отдушины уже после того, как будет закончено строительство.
- Отдушины для притока/вытяжки не должны располагаться друг напротив друга, иначе могут создаваться сквозняки.
- Приточное отверстие должно быть больше за вытяжное, посредством которого будет выводиться отработанный воздух. А чтобы отток был более эффективным, можете организовать сразу две отдушины.
- Габариты отдушин во многом зависят от объема помещения. На каждый кубометр этого объема должно припадать 24 сантиметра сечения.
- Отдушины должны оснащаться задвижками, посредством которых можно будет контролировать интенсивность изменения потоков. Когда баня разогревается, эти отдушины должны быть закрытыми. Если баню используют в зимнее время, их необходимо минимально приоткрыть, дабы поддерживать требуемый температурный режим.
Как правило, в банях применяются металлические печи, обложенные плитами либо кирпичом. Обычно отопительные приборы располагаются в парилках. Хотя топку можно вывести и в соседнее помещение, но лишь при условии, что наличествует топочный тоннель. Воздух в таком случае будет выводиться из парилки не только через вентиляционные отверстия, но и посредством поддувала. Также заметим, что в парилке вентиляционные отверстия могут располагаться в различных местах. Остановимся на последнем моменте подробнее.
Простая схема вентиляции
Одной из самых простых, но эффективных схем вентиляции, является вариант с установкой вытяжного окна над печкой. Горячий воздух легкий, по законам физики он поднимается к потолку, а вытяжка, установленная в необходимом месте, быстро удалит его. Особенности этой схемы:
- Пробивать сквозное приточное отверстие следует на стене, противоположной печке. Лучшее место – 15-20 см от пола. Свежий воздух, проникая в помещение, будет перемешиваться с остатками холодного воздуха в парилке, вытесняя горячие потоки вверх.
- Вытяжное отверстие устанавливается над печкой (14 -20 см от потолка). Образованная тяга выводит нагретый воздух, который концентрируется под потолком.
- Сквозные окна должны быть одного размера. С внутренней стороны они закрываются декоративными решетками или специальными задвижками, которые используют для регулировки силы тяги.
Наилучший эффект при такой вентиляции можно получить только с помощью вентилятора. Его устанавливают в вытяжное отверстие и подключают к электросети.
Наилучший эффект простой вентиляции можно получить только с помощью вентилятора Не каждое устройство может эксплуатироваться в помещениях с повышенной влажностью. Перед покупкой вентилятора следует узнать, какие модели устройств имеют соответствующую защиту от влаги.
Как сделать вентиляцию в сауне: типы и схемы
Система воздухообмена может быть естественной, механической и комбинированной. Два последних типа нуждаются во внедрении приточно-вентиляционного оборудования.
Естественная вентиляция
Эта схема базируется на перепаде давления между помещением и улицей. Главные ее преимущества – малая себестоимость и легкость эксплуатации, отсутствие необходимости в дорогостоящем обслуживании и возможность обустройства своими руками. Естественная вентиляция основывается на законах ветрового напора или аэрации.
Естественная вентиляция сауны осуществляется через отдушины в нижнем сегменте парной
При перемещении вверх он вытесняет горячие массы, таким образом направляя их в воздуховод. Данное решение оптимально для обслуживания очень нагретых помещений, в которых обильно используется пар – в подобных условиях наблюдается интенсивный воздухообмен.
Ветровой напор обеспечивается только в саунах, выполненных из сруба. Необходимое давление воздуха создается за счет сильных порывов ветра, на подветренной стороне возникает разреженная атмосфера. Потоки сквозь щели между бревнами заходят с одной стороны, а с другой выходят.
Естественный метод не подразумевает регулирование параметров воздухообмена. При сильном ветре возникнет сквозняк, будет сложно поддерживать требуемый температурный режим.
Особенности механической системы
Принудительные схемы используются в тех случаях, когда нет возможности создать естественный приток-отток. Здесь требуется дорогостоящее оборудование – фильтры, охладители, вентиляторы, нагреватели.
Принудительный отток обеспечивается с помощью вытяжных вентиляторов. Оборудование фильтрует воздух перед тем, как выбросить наружу. Искусственная эвакуация отработанных масс более всего необходима в больших саунах, имеющих моечные залы, в интенсивно эксплуатируемых парных. Система пригодится для быстрого избавления от посторонних запахов и газов.
Механическая вентиляция в парных из древесины подразумевает использование принудительного притока воздуха с улицы
Такая система имеет сложную конфигурацию, в нее обязательно входят шумоподавляющие устройства, обратные клапаны, распределительные решетки, приточная камера и диффузоры. Перед подачей в сауну уличные массы обогревают, фильтруют.
Самая простая схема комбинированной приточно-вытяжной вентиляции – создание приточного отверстия на 20 см выше пола неподалеку от печи, вытяжное обустраивают на противоположной стене. Уличный воздух, нагреваясь от горячей печи, постепенно поднимается вверх. Эта масса по мере остывания опускается к вытяжному каналу. Такое решение помогает поддерживать высокую температуру в сауне, при этом обеспечивая поступление кислорода в должном объеме.
Если с улицей контактирует лишь одна стена парной, приток и выдув оборудуют на одной стене – первый у пола, второй у потолка вместе с вентилятором.
Основные схемы устройства вентиляции в бане

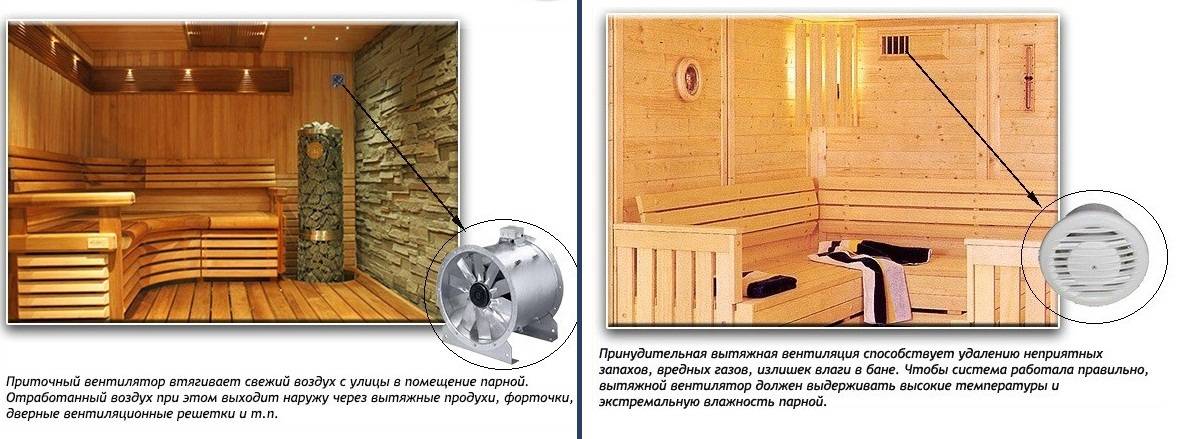

Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.
Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной
Вентиляция пола в бане
Воздухообмену в банных помещениях способствует устройство вентилируемого пола.
Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:
- для создания потока сделать небольшие отдушины в фундаменте бани;
- настилать пол, оставляя между досками щели до 1 см;
- заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
- чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
- после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.
Схема обустройства вентиляционной системы в сауне
Вентиляция в предбаннике бани
Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.
В предбаннике можно обустроить естественный или комбинированный тип вентиляции
Вентиляция в моечной бани
Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.
Вентиляция в парилке бани
Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

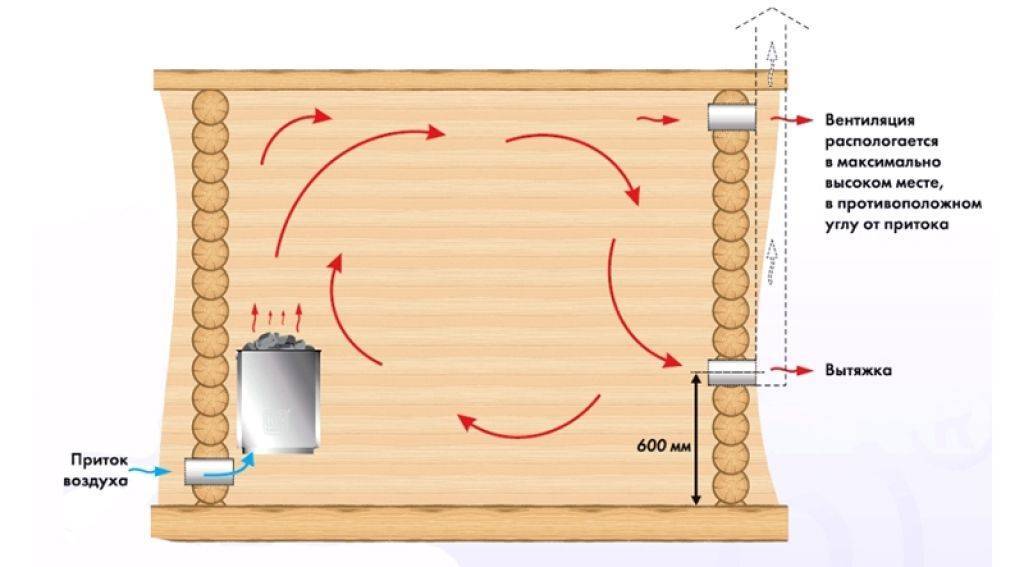

Схема обустройства вентиляции в парной
Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.
