Принцип работы системы
Самая простая вентиляционная система строится с учётом законов физики, которые изучали в средней школе. Известно, что более тёплый воздух стремится подняться вверх, а более холодный – опуститься вниз. В соответствии с упомянутым законом физики старый, более тёплый воздух, нужно забирать из-под потолка погреба, а новый, более свежий, подавать в нижнюю часть помещения.
ФОТО: stroyday.ruИллюстрация принципа естественной вентиляции
Естественная вентиляция
Воздухообмен, который происходит в помещении без применения технических средств, вызывающих движение воздуха, называется естественной вентиляцией. В этом случае побудительной силой являются только законы природы, а человек только управляет направлением потоков воздуха.
Человек участвует в организации потока воздуха. В потолке погреба, желательно в противоположных углах, нужно проделать два сквозных отверстия. В эти отверстия вставляются две трубы: одна – для притока свежего воздуха, вторая – для удаления отработанного. Вот здесь нужно чётко соблюдать правила.
Трубы должны иметь одинаковый диаметр, тогда вентиляция будет равномерной, а приток будет равен оттоку. И абсолютный запрет: выходная труба не должна иметь диаметр меньший, чем у входной. Трубы должны быть установлены как можно дальше друг ото друга. Тогда уличный воздух будет протягиваться через всё помещение погреба.
Вход в вытяжную трубу следует делать на расстоянии 100–200 мм от плоскости потолка. Тогда на потолке не будут образовываться застойные зоны из тёплого воздуха, он весь будет засасываться в трубу.
Верхний конец этой трубы должен быть выше самой высокой точки крыши погреба не менее чем на полтора метра. Нижний конец приточной трубы должен находиться над полом на высоте 250– 300 мм. Каждая труба должна по всей своей длине иметь постоянный диаметр. Никакие сужения и расширения не допускаются. И очень желательно, чтобы трубы имели меньше поворотов и изломов, в идеале желательны прямые трубы.
Верхний, уличный конец приточной трубы, располагается низко над землёй. Для защиты от проникновения в погреб грызунов его следует закрыть решёткой. А чтобы туда не заливали дожди и не сыпал снег, на верхние концы обеих труб нужно сделать зонтики или дефлекторы. Последний вариант предпочтительнее для вытяжной трубы, так как он увеличивает разрежение. Уличный конец вытяжной тубы следует утеплять во избежание образования конденсата.

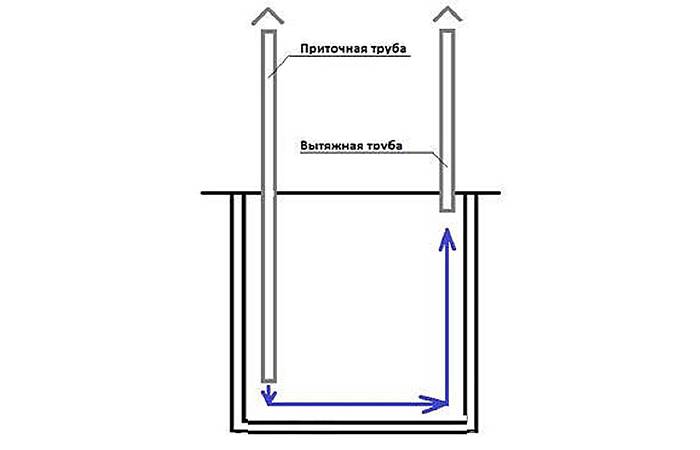

ФОТО: stroyday.ruСхема расположения труб при устройстве естественной вентиляции
Принудительная вентиляция
Если требуется увеличить воздухообмен, то вентиляцию нужно делать принудительной. Это значит, что поток воздуха будет двигаться в системе не за счёт разности разрежений на входе и выходе, а за счёт встроенного вентилятора. Простейшим вариантом такой системы является встраивание вентилятора в вытяжной канал. Устройство хорошей правильной вытяжки гарантирует отсутствие влажности и сырости в погребе. Он создаёт более глубокое разрежение, в систему засасывается больше воздуха. Мощность вентилятора определяется объёмом обслуживаемого помещения. Если помещения имеют большой объём, а конфигурация воздуховодов очень отличается от прямолинейной, то потребуется два вентилятора – на притоке и на вытяжке воздуха. Параметры такой системы – диаметры труб, мощности вентиляторов и пр. должны рассчитывать специалисты.

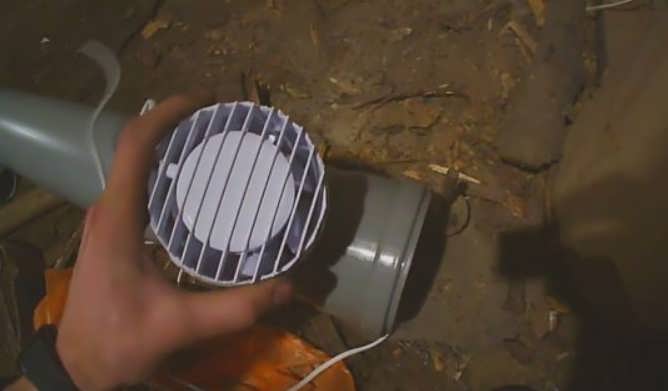

ФОТО: stroyday.ruМаломощный вентилятор в системе вентиляции погреба
Разновидности системы вентиляции
Устройство каждой вентиляции в погребе формируется из отдельных элементов. Такие системы отличаются по нескольким определяющим критериям:
- цель применения (создание оттока или притока воздушных масс);
- методы, способствующие циркуляции воздуха и образованию необходимого давления;
- рабочая площадь – общая или малая (локальная);
- конструктивные особенности элементов.
Естественная вытяжка в подвале

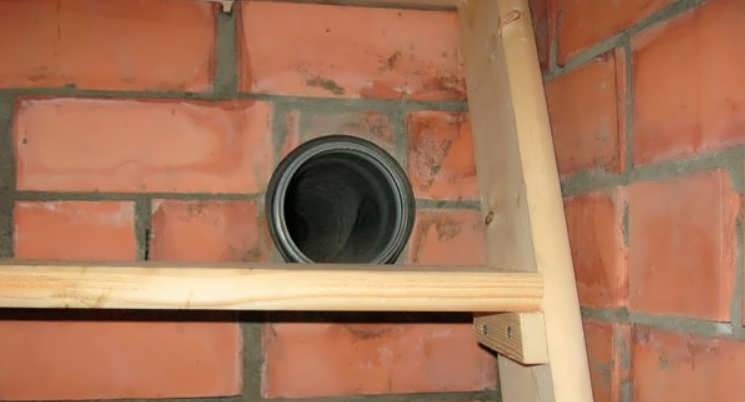

Отверстия с заслонками при естественной вентиляции
Она может возникать как самопроизвольно, так и быть специально организованной человеком. Такая вентиляция в погребе своими руками формируется легче всего. Достаточно сделать несколько отверстий различного размера по всей высоте подвала. Таким образом, данное устройство вентиляции функционирует за счет перепада внешней и внутренней температур.
Этот способ часто используется на практике, но он имеет один весомый недостаток – абсолютная зависимость от погоды.
Искусственная вентиляция
Она монтируется в том случае, когда естественная вытяжка в погребе функционирует недостаточно эффективно. В этой ситуации используются дополнительные вентиляционные элементы, способствующие быстрой очистке воздушных масс: вентиляторы, пылеуловители, воздуховоды, фильтры и прочие устройства. Решение об их установке принимается на раннем этапе строительства.
Такая вентиляция подвала весьма затратная и по бюджету, и по физическим ресурсам, поэтому ее применение по отношению к небольшим объектам практически не встречается. Обычно данная система комбинируется из двух: не только из искусственной, но и естественной.
Такая вытяжка в подвале частного дома функционирует автономно и не зависит от внешних погодных условий. С ее помощью допускается корректировать один из нескольких определяющих критериев: температурный режим, коэффициент влажности и т.д.
Схема искусственной системы вентиляции
Приточная и вытяжная разновидности
Работа первого варианта направлена на принудительный приток чистых воздушных масс, в то время как использованный воздух выходит из погреба самостоятельно.
Вытяжная вентиляция подвала работает по принципу устранения отработанных воздушных масс из подсобного помещения с помощью вентиляторов. Этот вариант – хороший способ улучшения естественной циркуляции воздуха.
На практике широко применяется комбинированная схема из двух этих разновидностей.
Трубы для вентилирования подвала
При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.

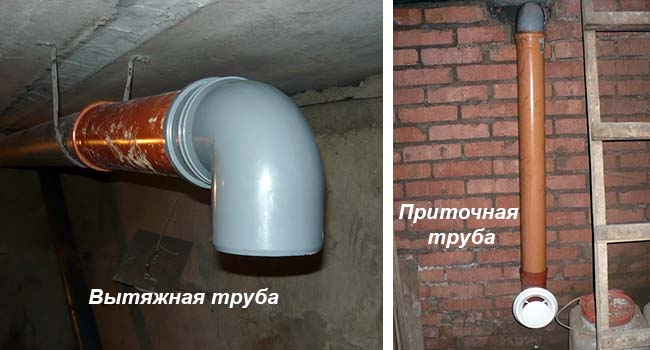

Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ
Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:
- из канализационных труб для внутренней разводки – полипропилен серого цвета;
- то же, для внешней прокладки – оранжевый поливинилхлорид;
- асбестоцементные трубопроводы.
Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.
Вентиляция погреба с одной трубой: отличия и особенности
Принцип вентилирования погреба с одной трубой построен на том же принципе, что и предыдущая конструкция. Роль выводящего канала играет входная дверь и естественные щели помещения. При этом приточная труба устанавливается по общему принципу, т. е. на 10-15 см выше уровня пола. Благодаря этому в погреб поступает свежий воздух, обеспечивая нормальную циркуляцию. Единственным недостатком подобной конструкции считается монтаж исключительно в условиях небольшой площади до 12-15 м.кв. Превышение подобных значений не позволяет добиться действенной аэрации.
Вентиляция погреба с одной трубой
Общие требования к помещению
Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.
Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.
Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.
Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.
Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.
Почему необходима система вентиляции в подвале
Конденсат на потолке погреба из-за плохой вентиляции
Многие владельцы приусадебных участков, разбираясь в вопросе, нужна ли вентиляция в погребе, приходят к выводу, что оборудование подвала вытяжкой бессмысленно.
Кроме того, бытует мнение, что любые технические отверстия в стенах и потолке таких сооружений будут мешать формированию особого микроклимата. В реальности же все совсем наоборот.
Благодаря использованию вентиляции в подвале не скапливается влага. Кроме того, внутри помещения при любых погодных условиях поддерживается постоянная температура, подходящая для хранения пищевых продуктов.
Вентиляция погреба: варианты устройства системы
Если строится отдельный погреб, можно выложить вентканалы из полнотелого кирпича. Снаружи короб нужно оштукатурить. Над поверхностью кровли трубу можно утеплить экструдированным пенополистиролом и закрыть от ультрафиолета оцинкованным листом или рубероидом. Примыкания к кровле закрывают оцинкованными отливами. При строительстве дома также можно выложить каналы из кирпича. Но работать такая вентиляция погреба будет только с помощью вентилятора.
Второй вариант: вентиляция погреба монтируется из труб. Вариант применим и для отдельного сооружения, и для подпола под зданием. Трубы выводятся через кровлю или через стены. Лучше выводить через стены – не придется делать отверстие в кровле. Кровельное покрытие возле труб разрушается быстрее и может послужить причиной протечек.
Расчет вентиляции для погреба
Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.
Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.
Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:
Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.
Вентиляция погреба с одной трубой: отличия и особенности
Принцип вентилирования погреба с одной трубой построен на том же принципе, что и предыдущая конструкция. Роль выводящего канала играет входная дверь и естественные щели помещения. При этом приточная труба устанавливается по общему принципу, т. е. на 10-15 см выше уровня пола. Благодаря этому в погреб поступает свежий воздух, обеспечивая нормальную циркуляцию. Единственным недостатком подобной конструкции считается монтаж исключительно в условиях небольшой площади до 12-15 м.кв. Превышение подобных значений не позволяет добиться действенной аэрации.
Вентиляция погреба с одной трубой
Расчёт вентиляционной системы
Для примера расчёт проводится по упрощённым формулам.
Как определить сечение каналов и диаметр труб
При создании такой системы потребуется расчёт диаметров вентиляционных каналов. Для небольшого частного погреба можно воспользоваться упрощённой методикой расчёта. Исходным является положение, что для одного квадратного метра площади погреба сечение одной трубы должно иметь 26 см2.
Например, для погреба размером 3×2 м площадь будет 6 м2, значит сечение вентиляционного канала будет 26 х 6 = 156 см2. Отсюда по формулам геометрии вычисляется радиус вентиляционной трубы:
R = √ (Т / π) = √ (156 / 3,14) ≈ 7,05 см,
а затем и её диаметр:
D = R х 2 = 140 мм
Для гарантии вытяжной канал следует сделать на 10-15% больше, чем на входе. Отсюда:
Dв = Dп + 15% = 140 + 21 ≈ 160 мм
Как рассчитать производительность вентилятора для принудительной вытяжки
Тип и мощность электродвигателя для системы вентиляции бытового погреба можно выбрать по прецеденту. Целесообразно установить трёхфазный асинхронный двигатель с номинальной мощностью не более 10 кВт, длительным максимальным током не более 20А, номинальным напряжением 380 В.
Вентиляция подвала одной трубой
Простейший способ монтажа вентиляции подвала – это обустройство одной трубы. Она играет роль вытяжного устройства. При этом варианте приточный элемент не устанавливается. Вентиляция погреба с одной трубой подвергается критике, но следует отметить, что она имеет свои плюсы и минусы. Положительными факторами является небольшая цена и простота монтажа. Недостаток явно прослеживается в невозможности достижения полноценной системы вентилирования, так как поступление свежего воздуха почти отсутствует.
Поэтому следует прислушаться к советам профессионалов, и отдать приоритет системе вентилирования в погребе с использованием двух труб. Этот вариант выйдет немного дороже, но результат стоит того. Сохранность продуктов будет гарантирована.
Механическая вентиляция
Устранить недостатки системы, приточно-вытяжного характера можно с помощью специального оборудования – вентиляторов. Такой метод желательно использовать для больших по площади погребов, а также тогда. Когда планируется создать в цокольном этаже мастерскую или тренажерный зал
Здесь уже придется обращать внимание не только на сырость, но и на возникновение неприятных запахов, которые придется устранять. В этом случае процесс естественной вентиляции с задачей может просто не справиться
Механическая вентиляция погреба своими руками подразумевает установку принудительного вентилятора на вытяжное отверстие внутри помещения. Благодаря принудительному оттоку воздуха из погреба, создается вакуум, способствующий более сильному притоку свежего уличного воздуха.
Для большего эффекта электровентилятор можно установить и в приточную отдушину. Обязательно учитывайте тот факт, что погреб относится к помещениям с повышенной влажностью, поэтому для подстраховки и себя, и оборудования следует покупать специальные устройства, предназначенные для работы именно в таких помещениях. Они помещены в специальный герметичный корпус, который препятствует проникновению влаги внутрь и не допускает образования конденсата внутри прибора. Здесь идеальным вариантом станут вентиляторы, предназначенные для ванных комнат.
Типы вентиляторов для принудительной вентиляционной системы
Для того чтобы воздух исправно циркулировал в погребе, можно использовать несколько различных типов вентиляторов. По принципу работы и расположению они разделяются на канальные и осевые.
Канальный вентилятор характеризуется средним уровнем производительности и может быть установлен в любом месте вентиляционной трубы. Кроме того, он потребляет немного электроэнергии, так что такой вариант хорошо подходит для экономии денежных средств. Самыми эффективными считаются канальные вентиляторы амплитудного типа.
Осевые вентиляторы устанавливаются возле вытяжных или приточных отверстий. Они более требовательны в плане электроэнергии, но и обеспечивают более мощный поток воздуха. В комплекте с вентилятором на выходной трубе системы устанавливается специальный клапан, который не дает холодному воздуху поступать в помещение.

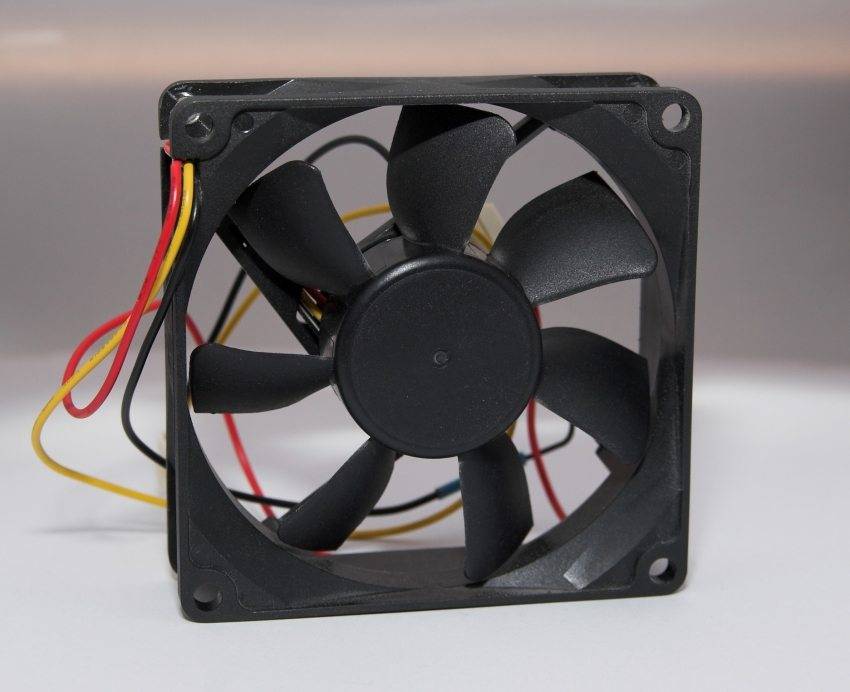

Осевой (аксиальный) вентилятор
Установка вентилятора канального типа
Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.
Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.
Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.
Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.
Обустройство вытяжки для погреба
Гидроизоляция помещений – не сегодняшняя тема для описания, переходим к вытяжке для погреба. Конструкция выглядит одинаково: мало зависит от местности, типа строения и назначения погреба. Возводят две трубы (втяжную и вытяжную), между которыми создается разность давлений. За счет этого воздух циркулирует в нужном направлении. В зависимости от наличия естественных факторов либо применения технического оборудования существуют вытяжки для погребов:
- С естественным побуждением.
- Принудительного действия.
В последних используются вытяжные вентиляторы для погреба. Это как самодельные конструкции на основе процессорного кулера, так и профессиональное оборудование для складов. Единственным условием при покупке является доступность эксплуатации в условиях повышенной влажности. В отличие от менее жилого подвала, где часто микроклимат регулируется, погреб является необжитым местом, куда забираются мыши.
Коренное отличие помещений – погреб не нужно тщательно утеплять, иначе нарушится сам принцип функционирования помещения. Не выйдет с земли брать холод для сохранения продуктов в целости и сохранности. Потолок и верх стены изолируют, к примеру, полиизоцианатом либо другим строительным материалом в виде плит. Этим устраняется в будущем множество трудностей.
Правила прокладки втяжной и вытяжной труб стандартизированы. Первая начинается у поверхности земли, внутри либо снаружи помещения и заканчивается у пола подвала, не доходя 20–50 см. Вторая — стартует у свода противоположного угла и уходит на крышу. Вот пара полезных моментов, повышающих эффективность и функциональность системы в целом:
- Дефлектор располагается над крышей. Вытяжной ход заканчивается металлическим зонтиком традиционной круглой формы. Специального названия у элемента нет, но имеется задача не дать попасть внутрь осадкам. Сооружение огораживается по высоте с перекрытием цилиндрической стенкой вдвое большего диаметра, чем труба. Конструкцию можно наблюдать над магазином либо промышленным зданием. Это дефлектор. При порывах ветра благодаря устройству под зонтиком (козырьком) создается отрицательное давление, намного повышающее эффективность вытяжки для погреба.
- На входе в систему ставят специальную решетку с дождеотражателем и противомоскитной сеткой. Внутрь не залезет крот, не залетят жуки, не попадет дождь. Вход в вытяжки для погреба располагается внизу стены здания и закрывается специальной крышкой.
Почему нарушается естественная вентиляция подвала?
Существуют СНиП вентиляции в подвале многоквартирного дома. Согласно этому документу, температура в подвале должна соответствовать минимум +5С, даже при открытых продухах.
В отдельных случаях сами жильцы являются причиной нарушения правильной работы вентиляции, особенно это касается жилых домов советской постройки, где, стремясь улучшить условия проживания, люди устанавливают пластиковые окна и трубы, а также проводят дополнительный монтаж систем кондиционирования воздуха.
Вследствие этих причин нарушается микроклимат подвальных помещений, возникает дискомфорт летом, появляется неприятный запах, распространяющийся снизу вверх, у всего дома растут затраты на отопление зимой.
А в случае с новостройками правильная вентиляция подвала позволит использовать это помещение не только исключительно под технические нужды, но и как комнату общего пользования, например, кладовую, бильярдную, колясочную или небольшой спортзал, что очень удобно и является отличным вложением средств при современных растущих ценах за квадратный метр жилья.
Вытяжка в погребе с одной трубой
Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.
Вытяжка с вентилятором
Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения
Все предельно просто: установить вентилятор в вытяжной трубе.
Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора
Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега
В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.
Читайте еще: как сделать вентиляцию в гараже своими руками.
Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы.
У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.
Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.
Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.
Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.
Естественная вентиляция
Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.
Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка
При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:
- Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
- Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
- Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.
К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

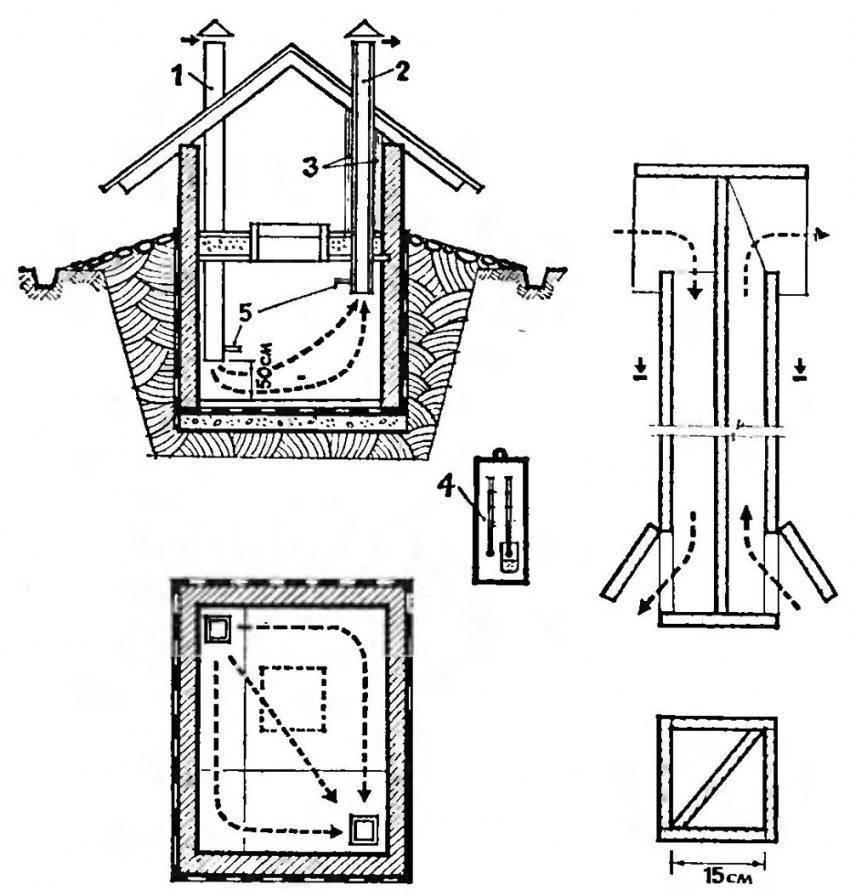

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки
Установка системы естественной вентиляции
Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.
Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.
При монтаже естественной вытяжки в погребе своими руками нужно учитывать ряд нюансов:
- чем выше расположено отверстие вытяжной трубы, тем больше эффективность циркуляции воздуха в системе;
- внешние выходы труб необходимо закрывать специальными козырьками, иначе в них будет попадать дождевая вода или снег;

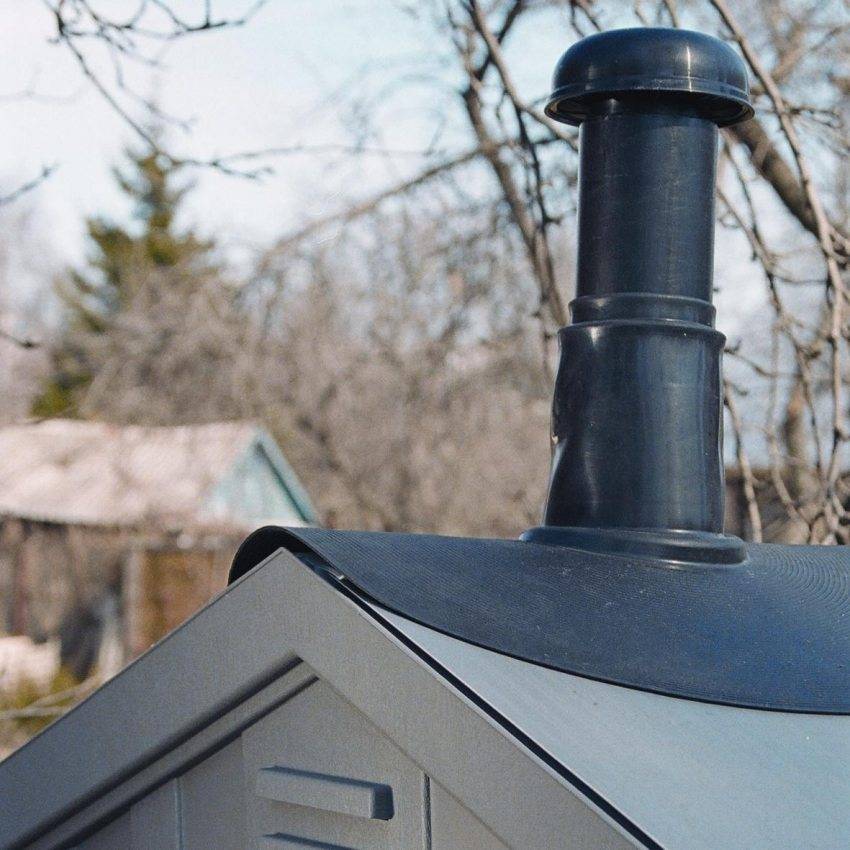

Козырек вентиляционной трубы погреба
- чем меньше поворотов и изгибов у труб, тем лучше будет осуществляться вентиляция;
- обе трубы должны быть одинакового диаметра.
Естественная вентиляция для небольших хранилищ является простым и эффективным вариантом вытяжки в погребе. Как сделать такую же эффективную систему для большого хранилища? В этом случае не обойтись без принудительного нагнетания воздуха.
Схемы вентиляции погребов
Для вентилирования подземных помещений можно использовать 1 из 3 схем:
- классическая система с одной вытяжной трубой;
- схема с двумя трубами – притоком и вытяжкой;
- принудительный воздухообмен.
Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь
Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:
- Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
- Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
- По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.
Схема вентилирования подвала летней кухни с наружным расположением труб
Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.
Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:
- в земле снаружи здания;
- прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.
В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.
https://youtube.com/watch?v=hCtjCNuCjVU
Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя
Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:
Зачем нужна вентиляция погреба или откуда в погребе берется влага
В принципе, основная причина устройства вентиляции погреба – необходимость удаления влаги. Источники появления влаги:
- в процессе хранения овощи и фрукты выделяют влагу. Если урожай большой – влаги выделяется немалое количество;
- при сильном охлаждении стен и потолка помещения может появляться конденсат. Хотя влага для конденсации появляется из воздуха, от него очень сложно избавиться в неотапливаемом помещении. Намокание конструкций приводит к появлению плесени;
- иногда немного влаги просачивается через стены из почвы, если гидроизоляция была выполнена некачественно;
- в старых негерметичных постройках при резком повышении грунтовых вод при таянии обильного снега или после обильных дождей.
