Армирование ленточного фундамента

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Необходимые инструменты и материалы

Основным материалом при формировании арматурного каркаса является арматура

Она переносит на себя все нагрузки по растяжению фундамента, поэтому ей нужно уделить особое внимание

Разновидности арматуры

На российском рынке можно купить различные разновидности арматуры. Их можно разбить на группы по профилю и материалу изготовления.

Арматура бывает рифленая и гладкая. Гладкая арматура используется, как вспомогательный элемент каркаса в качестве перемычек, а рифленая — как основной материал. Поверхностное рифление обеспечивает высокую степень сопряжения с бетоном и не позволяет арматуре изменять свое положение внутри готового фундамента.

По материалу изготовления арматуру можно разбить на два типа:

• Композитная
• Стальная

Стальная арматура — это классический вариант. Она широко используется в строительстве уже много лет и имеет положительный опыт использования при строительстве зданий различной сложности, мостов, промышленных объектов и многого другого. Она подразделяется на множество классов и с различными свойствами и видами рифления. При формировании армировочных каркасов чаще всего используется арматура А500С. Она получила широкое распространение в силу своих хороших показателей изгиба, возможности использования дуговой электросварки при монтаже и высокой прочности. Более подробно о разновидностях металлической арматуры вы можете прочитать на нашем сайте. Читать далее…

Композитная — арматура изготавливается из скрученных волокон различных материалов (базальт, кремний, углерод). Она обладает высокими показателями прочности на растяжение, но очень низкой пластичностью. Что может вызывать ее разрушение при возникновении напряжениях среза.

Технология армирования

Чаще всего для создания каркаса ленточного фундамента используется арматура. Ее монтируют на стадии установки опалубки, а затем послойно заливают бетон и выполняют гидроизоляцию, используя рубероид и мастику.

По сути, все кажется довольно простым и понятным. Однако существует несколько важных моментов, без знания и соблюдения которых новый ленточный фундамент не будет соответствовать заявленным требованиям. Основные сложности и нюансы связаны именно с армированием. Поэтому вопрос о том, как правильно армировать ленточный фундамент, следует рассмотреть более детально.

Расчет армирования

Специалисты рекомендуют использовать для армирования фундамента ленточного типа стальной прут А-III с периодическим профилем и сечением 10-22 мм. Вспомогательные пруты могут иметь диаметр 4-10 мм. Они устанавливаются вертикально для поддержания нижнего и верхнего рядов арматуры, а также для обеспечения прочности на срез. Вертикальные пруты устанавливаются с шагом 0,5-0,8 м.

Для защиты металлической арматуры от воздействия негативных внешних условий она должна быть погружена в бетон: верхний ярус – на 50-60 мм, нижний – на 70 мм и более. Минимальное расстояние между горизонтальными рядами арматуры составляет 30 см. При армировании заглубленного ленточного фундамента обычно используется по 2-4 прута в каждом ряду.

Схема армирования

Оптимальным вариантом основания для дома является монолитный ленточный фундамент, армированный по квадрату или прямоугольнику. При таком исполнении оси становятся правильно, а сам каркас получается очень прочным.

По правилам армирования, ширина каркаса должна составлять не более половины его высоты. По причине того, что полоса фундамента довольно длинная и относительно неширокая, она больше подвергается продольным и меньше поперечным растяжениям. Поэтому все вертикальные и поперечные пруты – это преимущественно конструктивные элементы, служащие для создания формы каркаса, что позволяет существенно сэкономить именно на них.

Вязка арматуры

Чтобы армирующий каркас был более прочным, прутья необходимо соединять «клеточкой», располагая ряды под углом 90°. Оптимальный способ соединения и закрепления прутьев каркаса – вязка специальным крючком с использованием проволоки.

Вязка выполняется следующим образом. От проволоки отрезается небольшой кусок (примерно 30 см), складывается пополам, накладывается на место соединения прутьев и в образовавшуюся петлю продевается крючок. Затем в него заводятся два других конца проволоки, и все вместе проворачивается до образования прочного соединения.

Помимо такого способа вязки можно использовать электрические крючки или шуруповерт со специальной насадкой. Сварка для соединения элементов армирующего каркаса не подходит, поскольку при этом он утрачивает свои функциональные характеристики. Это обусловлено тем, что электросварка воздействует на физические свойства металла, из-за чего в местах сварочных стыков он становится менее крепким, а сами швы получаются довольно тонкими.

Армирование углов

Сложнее всего армировать углы ленточного фундамента. В идеале армирование углов выполняется гнутыми арматурными прутьями, соединяющими примыкающие части каркаса. Именно на этом этапе строительства многие застройщики начинают сомневаться, нужно ли армировать ленточный фундамент гнутой арматурой по углам. И поэтому просто укладывают прутья под прямым углом, что абсолютно неправильно.

При таком перекрестии невозможно создать единую жесткую раму, которая обеспечит прочность фундамента. Здание на таком основании может оказаться недолговечным, поскольку данный вид армирования способствует отколам слоев и образованию трещин на углах фундамента.

Грамотное армирование угла должно обеспечивать жесткую связку лент фундамента. Для этого прутья соединяются в единый каркас посредством хомутов, а в местах стыка на углах устанавливаются специальные усиления П- или Г-образной формы.

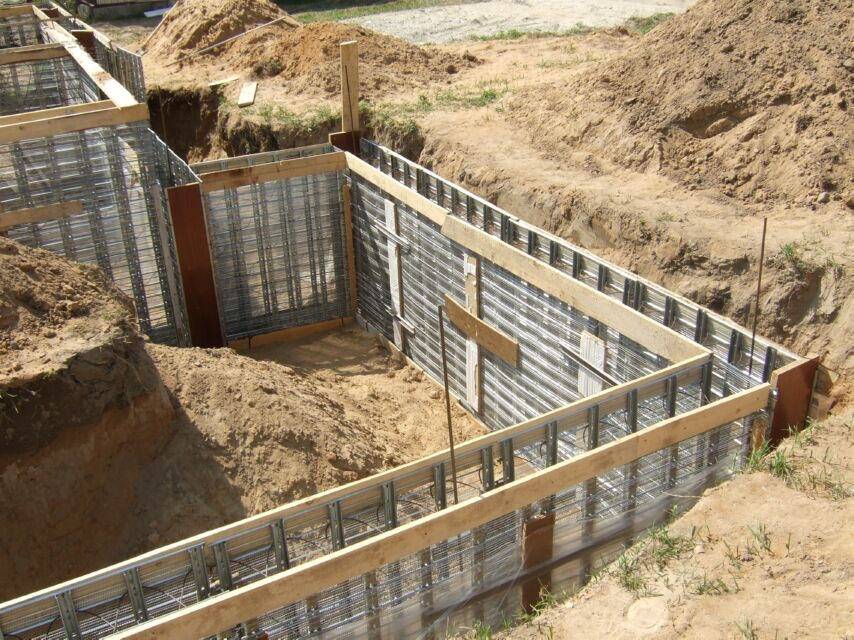

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

• С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
• С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
• С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Методы

Вязать арматуру можно разными методами:

1. вручную;
2. при помощи инерционного полуавтоматического крючка;
3. с применением специального вязального пистолета.

Ручная

Схема вязания от инструмента не зависит. Выше описана вязка вручную, то есть при помощи обычного крючка. Такой инструмент можно приобрести в строительном магазине или изготовить самостоятельно. Его делают из заточенной арматуры. Ручку наплавляют растопленным пластиком.

Сам крючок может иметь практически любой изгиб и длину. Мастер выбирает наиболее удобную для себя конфигурацию крючка опытным путем.

Полуавтоматом

Инструмент, работающий по инерционному принципу, тоже имеет форму крючка. Его применение ускоряет и упрощает процесс. Стоит он недорого, продается в строительных магазинах.

Принцип действия такого инструмента следующий:

• крючком поддевается проволока и с усилием натягивается вверх;
• в это время ножка крючка, имеющая спиральную нарезку и помещенная в пластиковый корпус, проворачивается, скручивая проволоку;
• если после одного такого движения проволочная петля скрутилась недостаточно плотно, снова поддеть петлю крючком и потянуть.

Полуавтомат применяется профессиональными строителями при возведении частных домов.

Использование вязального пистолета

Пистолет – это полноценное строительное оборудование. Он выполняет вязку автоматически. При создании каркаса пистолет просто подносится к месту соединения, после этого нужно нажать на рычаг или кнопку (в зависимости от модели инструмента).

Пистолет обмотает соединение проволокой, затянет ее и обрежет. Вся процедура занимает несколько секунд.

В видео советы и руководство по обвязке арматуры шуруповертом и крючком:

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!
Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.. Основными элементами являются горизонтальные стержни — несущие, или рабочие

Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Как работает арматура

Основные элементы каркаса — горизонтальные стержни. Они имеют увеличенную по сравнению с остальными прутками толщину, располагаются на небольшом (примерно 5 см) расстоянии от поверхностей.

Вертикальные прутки — хомуты — служат для поддержки несущих элементов и после заливки бетона становятся практически не нужны.

При появлении растягивающих или изгибающих напряжений, стальные стержни начинают принимать их на себя, одна часть работает на сжатие, а противоположные — на растяжение. Бетон без последствий выдерживает давление, а растяжение принимают арматурные прутки, способные переносить значительные нагрузки.

Это обеспечивает целостность ленты, увеличивает ее несущую способность и долговечность.

Какие способы армирования существуют?

Вручную вязка арматуры для фундамента может выполняться тремя способами:

• первый способ предусматривает применение при армировании сварочного аппарата;
• для второго варианта понадобится вязальная проволока;
• третий предполагает устройство армирующих прутов внахлест.

Неопытному строителю может показаться, что проволока и метод внахлест – ненадежные способы соединения, а вот технология соединения арматуры с помощью сварки – эффективный и самый простой вариант.

Но если учесть, сколько стоит такой способ вязки, ведь данный пункт работы должен будет выполнить специалист, а, как известно, каждый труд должен быть оплачен, и оценить риски повреждения сварного соединения, то, скорее всего, проволока и укладка внахлест покажутся лучшим решением проблемы.

Видео:

https://youtube.com/watch?v=_xKAqYFUG-U

И все-таки в индивидуальном строительстве арматурный каркас чаще всего сваривают, потому что такая работа выполняется быстрее, чем проволочная вязка.

В результате срок эксплуатации такого ленточного фундамента намного короче, чем у конструкций, зафиксированных скобами или проволокой.

Обусловлен данный фактор тем, что места сварочных соединений со временем поражает коррозия.

Мало того, в процессе эксплуатации строительного вибратора, используемого с целью уплотнения бетона, возникают повреждения выполненных сваркой соединений.

Чтобы вязальная проволока прочно зафиксировала элементы металлической конструкции, недостаточно закрутить ее своими руками в двойной жгут.

Обычно для подобных манипуляций применяют специальный металлический крюк, который устанавливают в патрон шуруповерта, таким образом ускоряя процесс соединений.

Если объем работ не большой, то приобретается не вязальная проволока, а специально для этого предназначенные скобы или хомуты.

Что касается устройства армирующих прутьев внахлест, то для данного способа упрочнения ленточного фундамента существуют свои правила по СНИП.

Такая схема соединений предполагает использование арматуры с сечением не более 40 мм.

Стоит конструкция, выполненная внахлест, намного дороже, так как здесь имеет место перерасход металлических прутьев.

Способы (схемы) вязки

Вначале про инструменты для вязки. Они позволят ускорить и улучшить качество. Основные:

Вязальный крючок (есть два вида). Покупайте фабричный или мастерите самодельный.

Пистолет для арматурыВязальный пистолет самостоятельно обхватывает пруток и автоматически обвязывает его. Супер! Правда, для домашней работы Вы его приобретать не станете. Если есть знакомый строитель, обратитесь за такой штукой к нему. Чтобы построить баню или дом, он нужен только один раз, так что — вложение денег нерентабельно.

Также применяют шуруповёрт с насадкой: крутить быстро, но иногда не удобно…

Ну а теперь схема, точнее схемы. Следите за руками, как говорил фокусник:

• а) вязка в пучке без подтягивания;
• б) вязка узлов в углах;
• в) узел двухрядный;
• г) узел крестовый;
• д) узел глухой;
• е) крепление соед. элементом:

1, 3 – стержни, 2 – соединительный элемент. I – вид спереди; II – вид сзади.

На этом всё. Надеюсь, статья была полезной и отвечает на основные поставленные вопросы.

Анекдот: — Сударь, какая необычная у вас шпага. — Это арматура, сэр…

Подписывайтесь на новости, успехов и правильных Вам «выкрутасов»!

Цитата мудрости: Лень делает всякое дело трудным.

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

1. Применение при проведении армирования стержней класса от А400
2. Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
3. На углах каркас можно только связывать, использование сварки на углах не рекомендуется
4. Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
5. Не рекомендуется использование гладкой арматуры
6. Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

• Применяемые для укладки вдоль ленты использующиеся рабочие стержни
• Горизонтальные элементы, располагающиеся поперечно
• Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

• горячекатную арматуру периодического профиля,
• механически упрочненную арматуру
• термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

• При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
• Не рекомендуется использование сварных соединений
• При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Рекомендации специалистов

Для начала ответим на вопросы, которые чаще всего возникают у застройщиков.

Можно ли заливать фундамент с арматурой частями? Нет. Бетонный раствор должен подаваться партиями, создавая единый слой до двадцати сантиметров. После этого выполняется его уплотнение, и бетонирование продолжается.

Как устроить арматурный каркас для свайного фундамента? Металлические прутья необходимой длины соединяются поперечными арматурными отрезками, каркас опускается в скважину, концы его должны оставаться на поверхности, чтобы в дальнейшем соединиться с ростверковой частью. Кстати, многих интересует, можно ли свайный фундамент армировать трубами? Вполне, для чего труба подходящего диаметра устанавливается в скважину, внутрь ее заливается бетон.

Какой фундамент мелкого заложения можно не армировать? Однозначного ответа нет. Специалисты уверяют, что, если не армировать фундамент совсем, он однозначно подвергнется процессам разрушения. Даже если вам предстоит залить малозаглубленный ленточный фундамент под небольшую постройку, армирование его подошвы рекомендуется выполнить.

Кроме того, есть еще несколько полезных советов.

Лучше всего для армирования использовать рифленую арматуру. Бетонная смесь надежно закрепится за такой каркас, металлические стержни проскальзывать не будут. Если заложить гладкую арматуру, то от движения грунтового состава фундаментное основание треснет. Особенно это характерно в сейсмических районах.

Устраивать угловые участки с помощью прямых пересечений не следует, арматура гнется достаточно тяжело. Некоторые мастера, формируя углы, используют хитрый прием: нагревают металлический прут или болгаркой делают подпил. Каждый из таких вариантов является запрещенным к применению, потому что стальная арматура утрачивает свою прочность, что приводит к негативным последствиям во время эксплуатации.

Нужно ли армировать фундамент? Об этом не может быть и речи, так как правильно строенный арматурный каркас считается залогом продолжительного эксплуатационного периода всего сооружения, достигающего сорока лет. Однако ремонтные и профилактические мероприятия для такого фундамента следует планировать через очередной десятилетний период.

Соблюдая все правила армирования, вы гарантированно зальете надежный и прочный фундамент, не привлекая для этой работы специалистов.

Ленточный фундамент

Ленточный фундамент – это основание из железобетонных перекладин, возведенное по длине всех сторон строящегося объекта, которое перенаправляет нагрузку от здания на грунт. Основа этого фундамента дает возможность возводить как деревянные, так и цельные дома. В сравнении с плитным железобетонным фундаментом ленточная основа требует наименьшее количество стройматериалов, грунтовых работ и что немаловажно денежных затрат. Этот вид основания лучше всего применять при строительстве:

Этот вид основания лучше всего применять при строительстве:

1. Домов с кирпичными, каменными или бетонными стенами с плотностью, превышающими 1000 кг/м3.
2. Домов с цельными железобетонными или тяжелыми стальными перекрытиями.
3. Домов с подвалом (в этом случае стены фундамента служат стеной нижнего этажа).

Срок эксплуатации ленточного основания зависит от сырья, используемого при его возведении:

1. Кирпичный – до 50 лет.
2. Бетонный сборной – до 75 лет.
3. Монолитный бетонный – более 100 лет.

По способу укладки различают несколько видов опоры:

Монолитный – вязка арматурной сетки и заливка бетонным раствором производится непосредственно на объекте строительства, в результате чего получается цельное основание фундамента.

Сборный – представляет собой собранные железобетонные блоки заводского изготовления, скрепленные цементным раствором.

В зависимости от глубины устройства применяются два вида основания:

Мелкозаглубленный – возведение основы происходит на глубине 20-60 сантиметров не дисперсного грунта с низким уровнем подземных вод.

Глубокозаглубленный – применяется при строительстве на грунтах, на глубине не менее 35 сантиметров глубины промерзания почвы.

При выборе вида возведения фундамента следует учесть некоторые аспекты:

1. Несущая возможность земли.
2. Предполагаемый расчет нагрузок.

Несмотря на высокие показатели прочности бетона, следует обратить внимание на то, что при нагрузках на разрыв он недостаточно устойчивый. Чтобы компенсировать этот недостаток следует произвести армировку ленточного основания

Стальной прут, прокладываемый вдоль верхней и нижней части бетонной плиты придает фундаменту жесткость и прочность.

Попробуем разобраться, какие работы необходимо провести, и какие материалы при этом использовать.
