Учет температурного расширения труб
Монтирование пластиковых труб как для подачи холодной воды, так и для канализационной системы начинается с проектирования и расчета необходимого количества комплектующих. Для водопровода горячей воды требуется учет температурного расширения изделий.
В трубопроводах с длиной больше 2-3 м при удлинении с ростом температуры либо сжатии при охлаждении труб может возникать сильное напряжение на стыках. Такая ситуация особо опасна при использовании однородных труб из полипропилена. Для борьбы с тепловым удлинением в системах горячего водоснабжения устанавливают гибкие компенсационные петли или температурные компенсаторы. Они представляют собой П и Z-образные отводы.
Самый простой вариант температурного компенсатора — гибкая петля из обычной полипропиленовой трубы
При монтаже пластиковых труб следует предусмотреть возможность беспрепятственного температурного движения изделий. Для этого на поворотах возле сваренных стыков труб оставляются полости, которые заполняются мягким материалом, либо воздушные карманы для компенсации температурного расширения.
Трубы PN-25
Это наиболее оптимальный вариант для того, чтобы сделать монтаж отопления в частном доме своими руками. Основная отличительная черта данных изделий – это их многослойное выполнение (две прослойки пластика, между которыми прокладывается слой алюминия, обработанный клеем). Алюминиевое изделие имеет внешний диаметр, равный 21,2-77,9 мм, и внутренний – 13,5-50 мм. Такой полипропилен функционирует в отопительной системе с рабочим давлением не выше 2,5 МПа и температурой до 90 °C.
Наличие алюминиевой прослойки уменьшает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированных изделий необходимо учитывать его расположение. Если прослойка размещена ближе к внешней стороне, это затруднит процесс спайки, в связи с этим монтаж отопления в частном доме своими руками в данном случае потребует приобретения дополнительного оборудования (специального торцевателя или шайвера).
Еще одна разновидность – это армированные стекловолокном трубопроводы, они по качественным показателям сходны с изделиями со слоем фольги. Однако для первого вида характерен высокий показатель теплового расширения, но их монтаж немного проще.
4 этап. Монтаж нового водопровода
Схема монтажа ПП труб в системе отопления ↑
Как и в любом строительном или монтажном деле, всегда требуется планирование тех или иных работ. А тем более нужно спланировать размещение всех коммуникаций труб, соединений, установку котла, насоса и прочего оборудования отопительной системы.
Для этого разрабатывается специальная схема, где учитываются размеры всех помещений, протяженности труб вдоль стен, все точки соединений и переходов, а также подключение непосредственно к радиаторам и их места расположения.
Важно! В процессе разработки будущей системы отопления не забудьте учесть все диаметры и их совпадения. Особенно это касается соответствия диаметров труб и фитингов. Фото: схема монтажа отопления из полипропиленовых труб
Фото: схема монтажа отопления из полипропиленовых труб
Желательно для котла использовать отдельное помещение. Однако такое проектирование доступно только лишь для тех зданий, где есть для этого все ресурсы.
Поэтому это условие подходит только для таких проектов отопительной системы, как схема монтажа отопления из полипропиленовых труб в частном доме, где есть возможность выделить отдельное помещение под установку котла и вытяжки.
Возьмите на вооружение также, что возвратная труба всегда должна располагаться выше уровня приемного ввода котла. Поэтому планируйте и подгоняйте размеры с учетом этого момента.
Также отметьте и просчитайте точное расположение радиаторов, которые, как правило, устанавливаются в большинстве случаев, под окнами.
Радиаторы, как впрочем и трубы, будут устанавливаться под небольшим уклоном в ту сторону, где будет располагаться самый последний радиатор из всей системы.
В практике чаще всего применяют уклон 0,5 см на 1 метр. Это касается не только уклона подачи горячей воды в радиаторы, но также и обратного хода охлажденной воды. Допускают не применять уклоны в случае, если скорость циркуляции воды в трубах достигает 0,25 м/с и более.
Фото: угол уклона труб при монтаже отопления
Инструменты и расходные материалы
Для монтажа пластиковых труб вам понадобятся специальные инструменты и расходные материалы. Перечень нескольких основных инструментов и материалов, которые потребуются при установке пластиковых труб:
- Скоба для труб — используется для зафиксирования пластиковых труб в нужном положении. Обычно устанавливается с определенным интервалом для обеспечения надежности крепления.
- Труборез — инструмент, предназначенный для точного и ровного реза пластиковых труб. Позволяет получить ровные и гладкие края, не искажающиеся при последующем соединении.
- Отрезной нож — используется для обрезки пластиковых труб на нужную длину. Обычно имеет регулируемую длину лезвия для удобства работы.
- Отвёртка — необходима для закручивания и откручивания гаек, соединяющих различные элементы системы пластиковых труб. В зависимости от размера гаек может потребоваться отвёртка соответствующего размера.
Помимо инструментов, для монтажа пластиковых труб также потребуются определенные расходные материалы:
- Соединительные фитинги — используются для соединения пластиковых труб между собой или с другими элементами системы. Фитинги бывают различных типов, включая прямые, угловые, тройники и переходники.
- Уплотнительные кольца — используются для обеспечения герметичности соединений пластиковых труб. Устанавливаются на концах труб перед установкой фитингов.
- Клей или герметик — необходимы для крепления и герметизации соединений пластиковых труб и фитингов. Клей обычно используется для труб и фитингов из одного материала, а герметик — для соединений разных материалов.
Важно выбирать качественные инструменты и расходные материалы для обеспечения долговечности и надежности системы пластиковых труб. Перед началом монтажа рекомендуется ознакомиться с инструкциями производителя и правильно подобрать необходимые инструменты и материалы

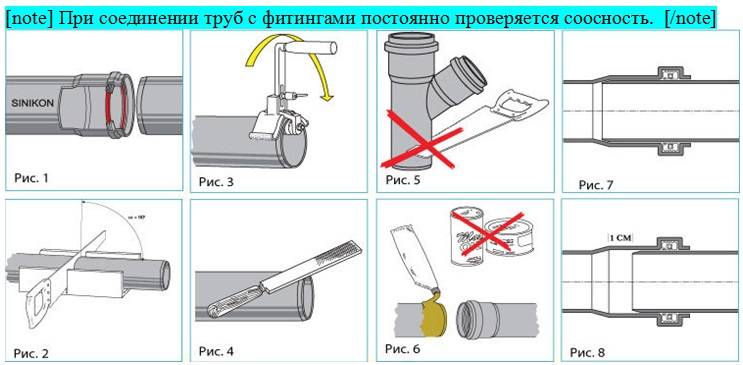

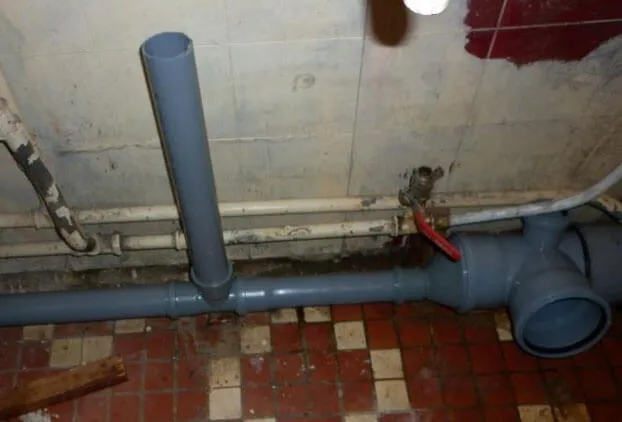

Подготовка и монтаж канализационных труб
Монтаж труб канализации своими руками выполняется по следующему алгоритму:
- Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
- Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.
- До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.
- Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
- Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
- Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
- Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
- Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
- Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
- После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.
Расходные материалы для качественной установки
Для качественной установки пластиковых труб необходимо использовать определенные расходные материалы, которые обеспечат надежное соединение и предотвратят утечку.
Основными расходными материалами для монтажа пластиковых труб являются:
- Фитинги или соединители. Они представляют собой специальные элементы, которые используются для соединения пластиковых труб между собой или с другими элементами системы (клапаны, насосы и т.д.). Фитинги бывают разных типов и размеров, в зависимости от конкретной задачи.
- Уплотнительные кольца. Они используются для обеспечения герметичности соединений между трубами и фитингами. Уплотнительные кольца обычно изготавливаются из резины или силикона и могут быть разных размеров в зависимости от диаметра трубы.
- Клей или сварка. Для некоторых типов фитингов требуется клей или сварка для надежного соединения. Клей и сварка позволяют создать прочное соединение между трубами и фитингами.
- Клеммы и гайки. Они используются для крепления труб к стенам или другим поверхностям. Клеммы обычно изготавливаются из пластика или металла и позволяют надежно закрепить трубу в нужном положении.
- Инструменты для установки. Для монтажа пластиковых труб также потребуются определенные инструменты, такие как пистолет для клея, сварочный аппарат или специальный ключ для фитингов. Инструменты должны быть правильно подобраны в зависимости от типа и диаметра используемых труб и фитингов.
При покупке расходных материалов для монтажа пластиковых труб рекомендуется обратить внимание на качество и сертификацию продукции. Некачественные материалы могут привести к проблемам в работе системы, таким как утечки или поломки соединений
Пример таблицы с указанием типа расходного материала и его назначения:
Тип расходного материала
Назначение
Фитинги
Соединение труб между собой или с другими элементами системы.
Уплотнительные кольца
Обеспечение герметичности соединений между трубами и фитингами.
Клей или сварка
Создание прочного соединения между трубами и фитингами.
Клеммы и гайки
Крепление труб к стенам или другим поверхностям.
Инструменты для установки
Пистолет для клея, сварочный аппарат или специальный ключ для фитингов.
Монтаж отопления из полипропиленовых труб
1 этап. План и схема водопровода
Стоит отметить, что этот этап один из самых важных в нашей работе, т.к. правильно составленная схема поможет избежать ошибок, предупредить о возможных проблемах, а также позволит рассчитать количество и стоимость материалов
Не нужно тратить на план слишком много сил и времени — главное учесть все детали, и неважно как вы их отобразите на листе бумаги
Пример составленного «на коленке» плана водопровода
Чтобы сделать правильную и удобную схему вашего будущего водопровода в ванной, возьмите лист бумаги(желательно в клеточку) и карандаш. Определитесь, какие сантехнические приборы будут устанавливаться, где какая мебель будет стоять и как именно вы будете прокладывать трубы. Если габариты ванной комнаты и финансы позволяют, трубы можно прокладывать и за стеной(в случае если стены будут обшиваться гипсокартоном). Схема водопровода в частном доме будет немного сложнее, чем указано на фото выше, но принцип остается тот же — главное учесть всех потребителей и рассчитать размеры и фитинги, иначе врезка в водопровод во время эксплуатации приведет к неудобствам.
биде
Монтаж водопровода из полипропиленовых труб отличается универсальностью, но в этом случае нужно заранее позаботиться о наличии тех или иных деталей. К примеру, любой изгиб — это соответствующий уголок(или несколько), они бывают разных углов — 90 или 45 градусов. Полипропиленовые трубы, в отличие от металлопластиковых гнуть нельзя, однако и фитинги для них стоят недорого(в районе 10 рублей за штуку).
Полипропиленовые трубы для водопровода и фитинги к ним
Во главе вашей водопроводной системы(т.е. на входе) обязательно должен стоять надежный кран, который будет способен в течение долгого времени надежно перекрывать воду в квартире или доме. Не забудьте о водяных счетчиках. Учтите в своем плане все необходимые детали(фитинги, краны) и размеры и тип труб. Опытные мастера рекомендуют не экономить именно на входном кране стояка, т.к. в случае его поломки возможности перекрыть воду уже не будет. Поэтому покупайте входной кран глядя на качество и известность фирмы, а не на цену.
Если вы хотите сэкономить на материалах, то есть несколько советов по этому поводу: к примеру можно расположить основные узлы развязки в середине вашей схемы(а не в начале), это поможет сэкономить на протяженности труб. Также хорошую экономию в системе дают так называемые тройники, когда от одной ветки, к примеру ветки умывальника, дополнительно отходит водопроводная ветка к стиральной машине. Это не всегда красиво и аккуратно, но экономит трубу размером с расстояние до умывальника.
Кстати, многие домашние мастера для большей наглядности дополнительно рисуют все детали водопровода на стене ванной комнаты(т.е. где будет проходить труба, где возможно поставить кран или тройник и т.д.).
Будем надеяться, проблем со схемой у вас не возникнет, поэтому приступаем к следующему этапу.
Соединение труб
Для соединения трубопроводов (диаметр до 63 мм) используются две основные технологии:
- Раструбная спайка – один конец муфты вводят в другой, расширенный специально для этого.
- Муфтовая сварка – в специальную деталь (муфту) входят оба конца.
Также может использоваться резьбовое соединение, для его выполнения применяются фитинги, укомплектованные раструбом.
Для соединения трубопроводов (диаметр более 63 мм) применяется технология сварки встык. В таком случае установка муфт не требуется, так как данное соединение имеет высокую надежность. При наличии подходящих фитингов можно воспользоваться сваркой муфтами.
Как соединить полипропиленовые трубы с металлическими. Секреты полипропиленовых труб: как их соединить с металлическими трубами
Полипропиленовые трубы в настоящее время часто используются в сантехнике. Но часто сантехнические системы, помимо этих составляющих, содержат и металлические части труб. Поэтому при замене какой-либо из этих частей возникает вопрос: можно ли соединить полипропиленовые трубы с металлическими? Какие способы подобного соединения используются в современной сантехнике? На эти вопросы отвечают наши специалисты в данной статье.
Особенности труб: металлические и полипропиленовые
Чаще всего металлические трубы для сантехнических систем используют не в современных конструкциях, а тех, которые были смонтированы около десяти лет назад. Поэтому при их замене сейчас применяют пластиковые, а именно полипропиленовые составляющие. Для того чтобы правильно их соединить, нужно знать особенности каждой части конструкции.
Резьбовое
Такой тип соединения сантехники называют «американкой». Со стороны муфты припаивается пластик. Кстати, пластиковыми считаются полипропиленовые, металлопластиковые, полиэтиленовые и поливинилхлоридные трубопроводы. Резьбой соответственно присоединяется металлическая часть. Вот как это выглядит на практике:
Монтаж начинается с откручивания муфты на месте предполагаемого стыка. Если муфты нет, то трубу просто обрезают. После чего на стыке необходимо нарезать резьбу. Для этого место захода резьбореза рекомендуется смазать маслом или солидолом.
Место резьбового соединения необходимо сделать герметичным, чтобы исключить возможные протечки. Это делают при помощи фум-ленты или льна, которые наматывают между резьбой. Для большей надёжности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витка. В противном случае будет проблематично навернуть фитинг. Наматывать лён или фум-ленту необходимо по ходу часовой стрелки. Затем наворачивают фитинг. Делать это лучше всего от руки, без использования газового ключа. Фитинги выполнены из довольно хрупкого материала, и чрезмерное сжатие может повредить переходник. Оптимальным решением будет слегка дотянуть фитинг, если после подачи воды будет обнаружено протекание
Но помните, что использовать инструмент нужно крайне осторожно
Какой способ соединения выбрать
Пользуясь информацией, изложенной выше, можно вполне объективно оценить применение упомянутых способов соединения без пайки для монтажа таких коммуникаций, как:
- холодное водоснабжение;
- горячее водоснабжение;
- отопление;
- канализация.
Холодное водоснабжение
Для монтажа систем холодного водоснабжения в домах и квартирах наиболее подходят фитинги. Их плюсом является то, что они отлично служат в качестве соединений полипропиленовых труб между собой и с трубами из других материалов. Также, как и фитинги для бытовых сетей водоснабжения применяют муфты. И те и другие предназначены для соединений труб диаметром от ½ до 3 дюймов. К минусам можно отнести дороговизну стыковочных узлов.
Полимерные трубы и фитинги для холодной воды хорошо выдерживают склейку эпоксидными составами и соединения холодной сваркой. Плюсом клеевых способов является быстрота и простота монтажа. Минусами таких соединений является высокая требовательность точного выполнения технологии клейки. Малейшее её нарушение приводит к протечкам водоводов.
Горячее водоснабжение
Как и трубопроводы для холодной воды, водопроводные трубы, предназначенные для горячего водоснабжения, отлично выдерживают соединения с помощью фитингов и муфт.
Если что и можно отнести к недостаткам, так это невозможность их склеивания клеем и холодной сваркой. Эти составы не выдерживают сильного нагрева и под его воздействием полностью разрушаются.
Отопление
Для систем отопления домов и квартир наиболее подходят резьбовые и разъёмные соединения полипропиленовых труб. Особенно востребованы муфты типа американки.
Они играют роль переходников от полимерных патрубков к радиаторам отопления из алюминия, стали и биметалла. Особые недостатки такого способа соединений не наблюдаются.

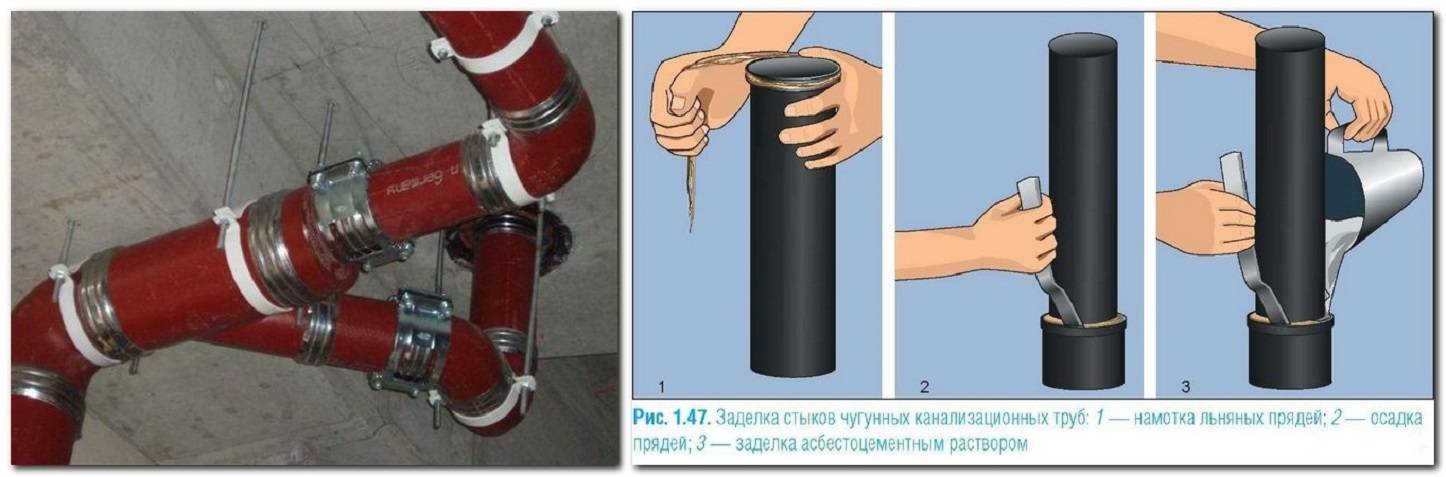

Канализация
Имеется в виду безнапорная система слива загрязнённой воды от бытовых сантехприборов таких, как ванна, раковина, мойка, унитаз, биде и трап в полу. Используют трубы диаметром от 32 до 100 мм. Их монтируют посекционно. Каждая секция, с одной стороны, расширяется в виде лейки (раструба).
При входе одной секции в другую герметичность достигается благодаря уплотнительному резиновому кольцу. Несомненным плюсом раструбных соединений является лёгкость монтажа, не требующая практически никаких чрезмерных физических усилий. Недостатков обнаружено не было.

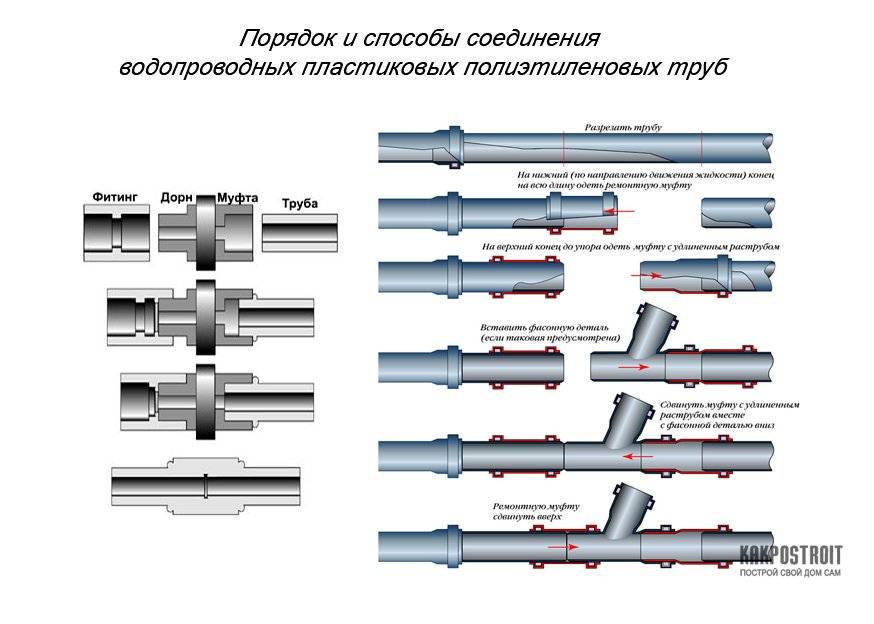

Инструкция по соединению полиэтиленовых труб с помощью контактной (стыковой) сварки
Такой способ соединения полиэтиленовых труб используется чаще всего. Смысл метода состоит в том, что изделия, которые нужно сварить закрепляются в специальных зажимах. Эти зажимы устанавливаются на общих направляющих. Далее происходит торцевание с использованием определенных пил. Когда вы обработаете торцы, их необходимо будет нагреть, используя для этого электронагреватель. Греть материл нужно до тех пор, пока он не станет вязким, и его можно будет сжимать гидравлическим приспособлением.
Именно контактная сварка помогает сохранить трубам их гибкость без нанесения вреда прочности. Стоит отметить, что качество соединения зависит от категории оборудования, которое вы будете применять. Это значит, что наиболее качественного соединения можно добиться, используя сварочный аппарат с большим количеством возможностей.
Необходимо проверить все трубы на правильность формы. Чтобы стыки прилегали лучше, их нужно зачистить и подравнять. Находясь в сварочном аппарате, стыки должны стоять ровно друг напротив друга. Далее нужно разместить между кромок нагреватель и включить аппарат, позволяя трубам начать плавиться. После этого следует убрать нагревательный элемент и состыковать торцы, применив немного усилия. Держать их нужно до тех пор, пока материал не станет твердым. В этот момент в месте стыковки труб будет выдавливаться расплавленный материал – это будет сварной шов.
https://youtube.com/watch?v=4wC36soTX8k
Монтаж системы водопровода
Система водоснабжения предполагает работу под высоким давлением, следовательно, монтаж труб требует соединения с помощью специального сварочного аппарата.
После подготовительных мероприятий переходят к непосредственному монтажу ПВХ трубопроводов. Работу также начинают от стояка.
Сварочное оборудование требует определенных знаний, поэтому следует подробно изучить приложенную техническую документацию. Здесь же можно узнать мощность устройства и время, необходимое для нагрева тех или иных элементов соединения.
Подготовив оборудование к использованию, вставляют конец трубы и фитинг в насадку и удерживают в течение 15-20 секунд. По истечении этого времени элементы вынимают и моментально вставляют друг в друга, выдерживая определенный угол. В таком положении соединенные изделия нужно держать около 10-15 секунд, чтобы пластиковые элементы сцепились. В результате выполненных действий составные части становятся единым целым, чем обеспечивается надежное и прочное соединение.
Сварку пластиковых труб необходимо проводить в защитных очках и перчатках, так как незначительное касание с нагревательным устройством может стать причиной сильного ожога.
Самостоятельная сборка систем с использованием труб из поливинилхлорида помогает сократить материальные затраты как на этапе планирования, так и в процессе монтажа и эксплуатации. Коммуникационные системы из пластиковых труб не нуждаются в профилактике и дополнительной защите. Экологическая безопасность материала позволяет проводить подземную прокладку ПВХ труб, сокращая время монтажа.
Варианты установки
Монтировать трубопровод с помощью ПНД-труб можно с помощью неразъемной или разъемной технологии. Выбор способа зависит от нужной герметичности и диаметра трубных изделий. Сварка применима только для труб, стенки которых имеют толщину минимум 3 мм. Это дешевая и популярная методика соединения. Используется для изделий с диаметром от 50 мм. Соединения неразъемного типа применяются в местах, где нужно обеспечить максимальную герметичность (газопроводы, водопровод и так далее) и на внушительных диаметрах.
Процедура пайки выполняется следующим образом:
- трубные изделия отрезаются и зачищаются;
- после этого они помещаются в муфту;
- муфта подсоединяется к сварочному оборудованию и разогревается, после чего внешняя часть трубы и внутренняя поверхность муфты спаиваются друг с другом.

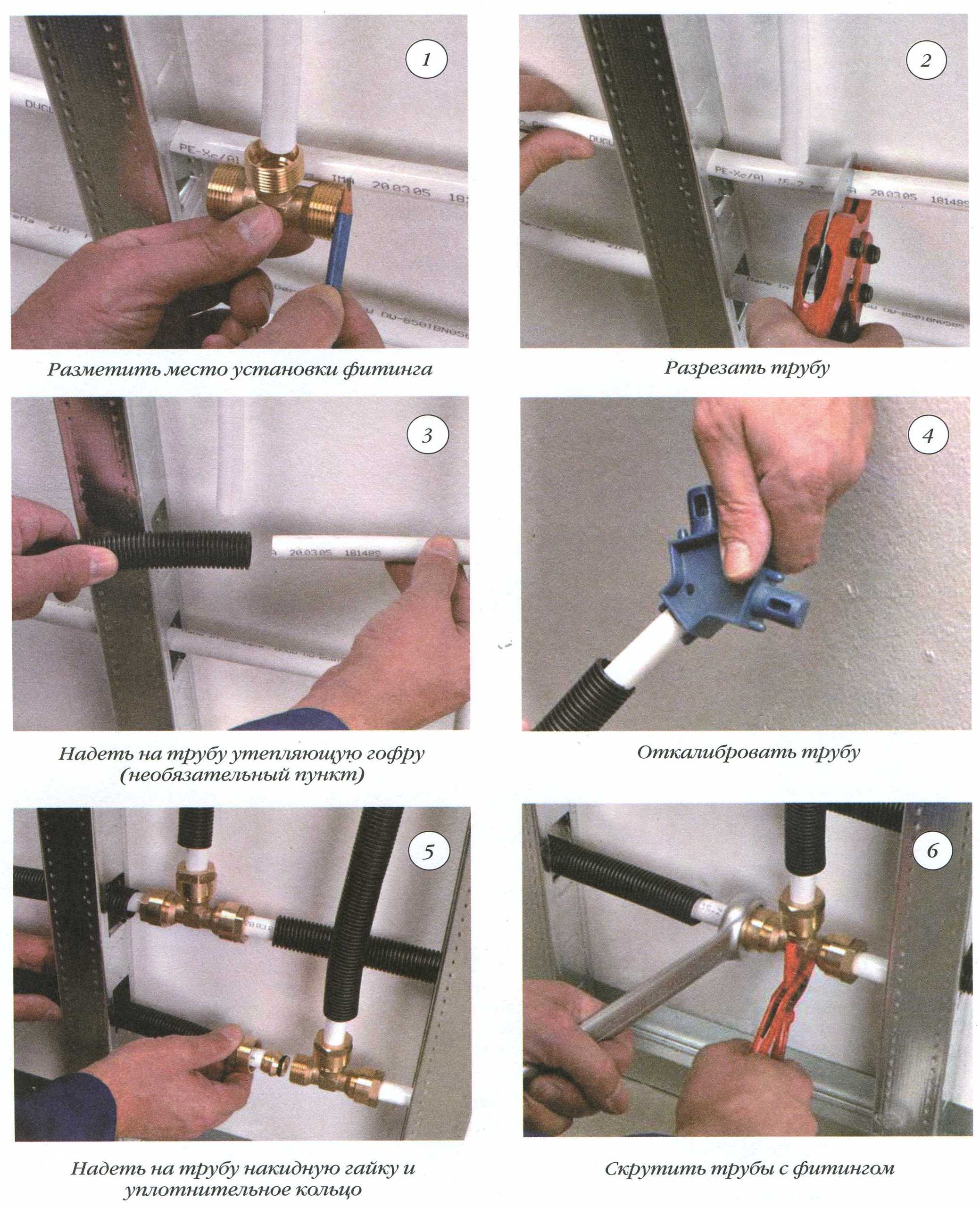

При использовании фитингов нужно учитывать, что они бывают нескольких видов. Самые надежные из них:
- пуш-фитинги;
- пресс-фитинги;
- компрессионые модели.

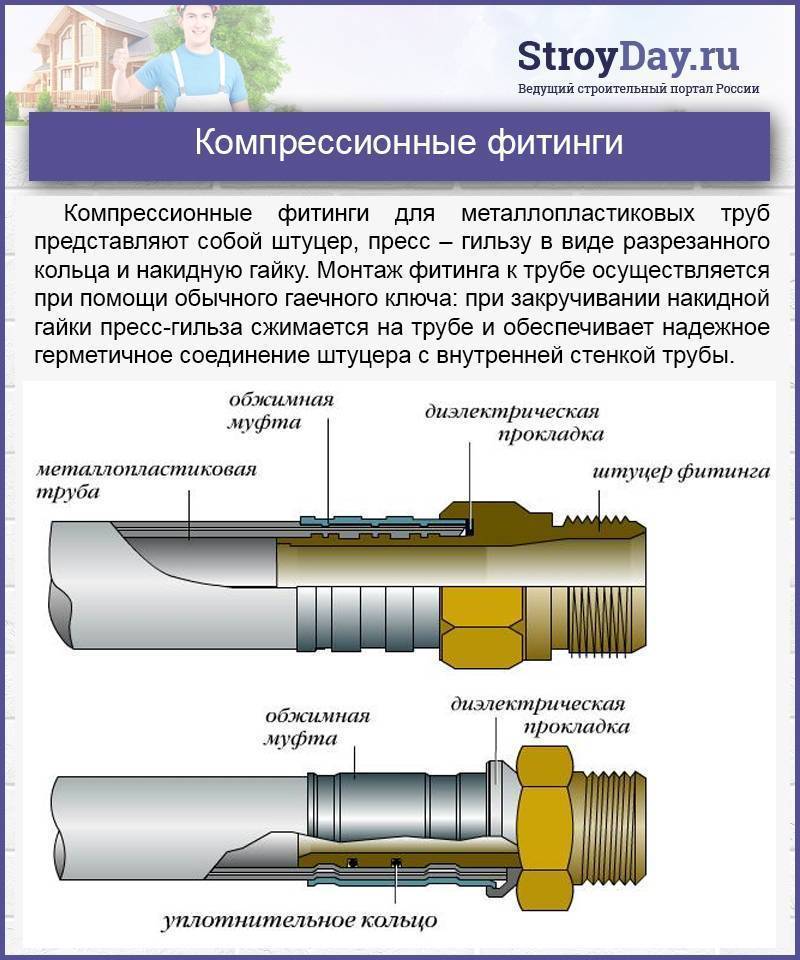

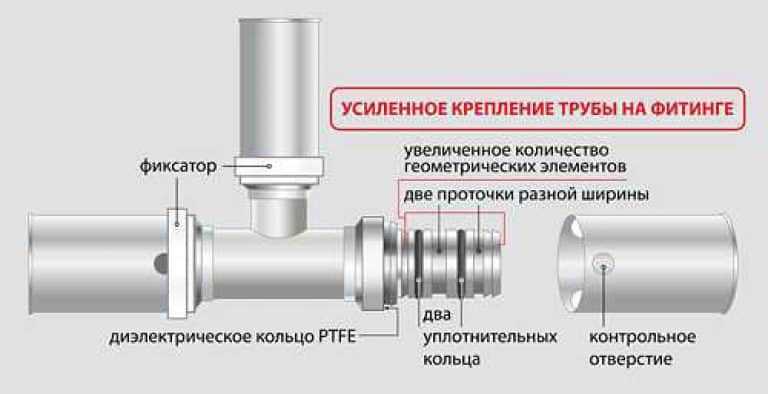

Пресс-фитинги включают в свою конструкцию корпус, пресс-гильзу, уплотнитель и упор в виде колец. При использовании этой соединительной детали получается неразъемное соединение, обладающие отличной герметичностью и высокой надежностью. Чаще всего такая технология применяется для устройства теплых полов и газопроводов.
Пуш-фитинги — это новинка строительного рынка. С их помощью можно голыми руками собрать водопровод. Однако их запрещается применять для устройства закрытых систем и газопровода. Кроме того, пуш-фитинги обладают высокой стоимостью.
Монтаж ПНД трубы и ПНД фитингов — популярное и очень правильное решение. Для этой работы не требуются инструменты и большое количество времени. Специальное оборудование для установки ПНД-изделий не требуется и в случае использования соединительной муфты.
Выбор конкретного способа стыковки трубопровода зависит от большого количества факторов. На дачных участках, в городских квартирах и загородных домах устанавливаются трубы с диаметром не более 50 мм.
Особенности монтажа
- разъемные;
- неразъемные.
Особенности установки напрямую зависят от эксплуатационных условий.
- Если в магистраль планируется врезать накопительный бак или водосчетчик, то лучше использовать разъемные фитинги с резьбой, в то время как гибкие шланги подключаются исключительно неразъемным соединением.
- Если сращиваются прямые участки или магистраль переходит на другой диаметр, то применяются муфты.
- С помощью тройников создаются ответвления.
- При поворотах магистрали отрезки соединяют угольниками (перегибать трубы категорически не рекомендуется).
- Недопустимо использование поврежденных или грязных деталей, а также самостоятельная нарезка резьбы.
- Все пластиковые элементы нужно надежно защищать от огня.
