Утеплитель для пнд трубы

Снижение затрат на энергоносители

Сегодня тепловая изоляция оборудования и трубопроводов отопления, горячего и холодного водоснабжения невероятно важна и актуальна. Игнорирование существующих норм, ГОСТов, требований и других важных аспектов может привести к серьезным поломкам в системе централизованной подачи соответствующих носителей в зимний период.

Большинство имеющихся трубопроводов проложено по улице, по земле, либо над ее поверхностью. Проходя через воздушную среду, трубы отдают тепло наружу, следовательно, теплоноситель теряет температуру. Отсутствие должного покрытия и специальных материалов приведет к существенным бюджетным потерям и снижению качества предоставляемых услуг населению.

Обычно в этом вопросе предъявляются особенные требования к тепловой изоляции, по действующим ГОСТам и актам, контролирующиеся специальными государственными органами. Обычного же гражданина должно заинтересовать наличие открытого участка трубопровода, отсутствие отопления в подвальных помещениях и колодцах, что свидетельствует о расточительстве и халатном отношении к своим обязанностям чиновников.

Стоимость полиэтиленовых труб

Цены на полиэтиленовые водопроводные трубы выгодно отличаются от стальных или чугунных. Во-первых, дешевле обойдется доставка и укладка, так как строительная техника не задействуется. Не желательно экономить на сварочном аппарате. Если планируется самостоятельный монтаж системы, следует учесть стоимость прибора для сварки – для труб небольшого диаметра это обойдется порядка 95 – 135 тысяч рублей.

Цена самих труб зависит от количества расходного материала. На это влияет внешний диаметр и толщина стенок. Дополнительные расходы могут возникнуть, если решено покупать изделия с защитным покрытием против ультрафиолета. Фитинги для открытого монтажа также увеличивают стоимость всей конструкции.

Особенности производства

Сырьем для изготовления полимерных оболочек служит термостабилизированный ПНД черного цвета, параметры которого должны соответствовать нормам, регламентируемым ГОСТ 16338-85. Технические характеристики выпускаемой продукции, возможные отклонения и условия технологического процесса определяются положениями ГОСТ 18599-2001. Согласно им, труба-оболочка ПЭ должна иметь гладкую наружную поверхность без шероховатостей, возможно лишь наличие незначительной волнистости и продольных полос. Недопустимы заусеницы на концах изделий, а также трещины, раковины и другие дефекты материала.

Обзор фирм-производителей

Много положительных отзывов я слышал об утеплителях вилатерм, изолон, пенолин, мерилон, энергофлекс и термафлекс.

Вилатерм

Вилатерм выпускает московская компания. Материал имеет мелкоячеистую структуру с замкнутыми порами, гигроскопичен, поглощает удары и шум, экологически безопасен. За счет высокого содержания воздуха обладает высокими теплоизолирующими свойствами.

Ассортимент состоит из жгутов и цилиндров. Утеплитель в цилиндрической форме подходит для изоляции труб как на новых, монтируемых объектах, так и для существующих, эксплуатируемых трубопроводов.

Izolon, пенолин

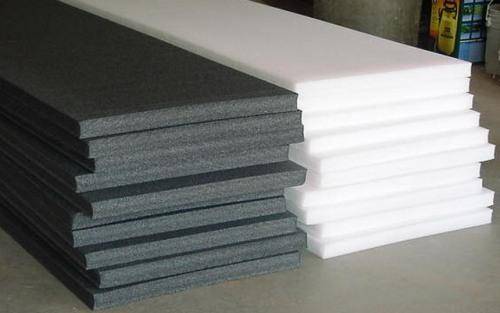

ОАО «Ижевский завод пластмасс» выпускает два вида листового утеплителя толщиной от 1 до 5 см под торговой маркой Izolon:

1. НПЭ — из несшитого.
2. ППЭ, ППЭ -Л, ППЭ — НР, ППЭ-НХ — из сшитого вспененного полиэтилена.

У изолона очень низкий коэффициент проводимости тепла. Он надежно защищает помещение от пара и влаги.

Теплоизоляционные маты и трубную изоляцию Пенолин выпускает ЗАО «Завод информационных технологий ЛИТ». Он бывает различной толщины и цветов, ширина полотна составляет 110 и 125мм. Возможно покрытие утеплителя алюминиевой фольгой, пластиковой металлизированной пленкой и другими материалами.

Мерилон

Трубный утеплитель МЕРИЛОН (Чехия) выпускается с внутренним диаметром от 15 до 110 мм и толщиной стенок от 6 до 18 мм, что обуславливает различную степень изоляции. Вспененный полиэтилен Мерилон имеет чрезвычайно пористую структуру.

Он влагонепроницаемый, не подвержен гниению. Структура со множеством воздушных ячеек обеспечивает ему хорошие теплоизоляционные свойства.

Энергофлекс

Энергофлекс — это экологически безопасный утеплитель из вспененного полиэтилена, соответствующий по качеству всем европейским стандартам. Для его изготовления используют фреон, поэтому материал лучше сопротивляется диффузии водяного пара.

Применяется для защиты от потерь тепла различных труб, емкостей и арматуры. Тепловая изоляция выпускается в виде листов, рулонов и гильз различного диаметра.

Термафлекс

(Нидерланды) выпускает в широком ассортименте трубные и листовые утеплители для инженерных систем, работающих в температурном диапазоне от -80 до +110 °С. Термофлекс обладает низкой теплопроводностью и высокой устойчивостью к диффузии водяного пара, сохраняет хорошую эластичность при минусовых температурах, не впитывает влагу и не разлагается.

Варианты соединения труб

Для монтажа труб ПНД нужно разобраться в том, какими способами может осуществляться их соединение. Существует несколько вариантов:

Сварка с помощью специального аппарата, при которой торцы полиэтиленовых изделий нагревают до нужной температуры, а затем соединяют

Важно, чтобы срезы были ровными. Сварочные соединения считаются оптимальным вариантом для устройства водопровода, прокладываемого в слое грунта.
С использованием компрессионных фитингов

Существует много разновидностей таких элементов. Это тройники, соединительные муфты, фланцы и многое другое. С их помощью собирают системы достаточно сложной конфигурации. Но этот способ не подходит для водопровода, который будет прокладываться в земле, поскольку фитинги требуют регулярного обслуживания.
Электродиффузионная сварка, для которой используются терморезистивные фитинги. Особенностью является устойчивость к высоким температурам, а с конструктивной точки они отличаются наличием спирали нагрева и специальных датчиков. На их поверхности имеются клеммы для подключения сварочного агрегата. Подготовленные концы труб вставляют в эти фитинги, а затем включают сварку. Внутренняя спираль фитинга в процессе нагревается, материал этого горячего элемента придает тепло полиэтилену трубы, и он расплавляется. Такой способ подходит для прокладки трубопровода в земле.
Фланцевое соединение. Этот вид стыковки чаще всего используется, когда есть необходимость перехода на другой вид труб.

При этом технология проведения монтажных работ простая. И даже при отсутствии навыков монтировать трубы ПНД для водопроводной системы на даче можно собственными силами, не привлекая к этому специалистов, что позволит сэкономить.

Основные технические характеристики

Все трубы ПНД имеют следующие параметры и их значения:

Параметр	Значение
Сферы использования	Напорные трубопроводы, источники водоснабжения скважинного типа, для насоса, защита электропроводки того же скважинного насоса или в любом другом месте; как газовая магистраль, в качестве основы для безнапорной канализации
Материал изготовления	Полиэтилен
Цветовая окраска	Черные, серые, черные с синими полосками (для воды), черные с желтыми полосками (для газа),синие для воды
Срок эксплуатации	50 лет, возможно и больше
Гибкость	Даже выше чем у гофрированных металлических
Рабочий диапазон температур	-20 до +40
Максимальный диапазон температур	-70 до +80
Выпускаемые диаметры	От 10 мм до 120 см, есть изделия и очень большого диаметра, до 1,5 метров
Давление	От 6 атмосферных единиц до 16
Внутренняя поверхность	Полностью гладкая, что облегчает прокладку электропроводки, протекание жидкости и так далее
Прочность на разрыв	До 38 Мпа
Устойчивость к агрессивным средам	Не подвержена коррозии, не вступает в реакции с газами и водой, не проводит электрический ток, что особенно актуально при прокладке электропроводки
Способы соединения	Сварка в стык, сварка через муфты, использование компрессионных муфт. Если используется обсадная труба с резьбой для насоса, то и соединение выполняется резьбовое
Выпускаемые размеры	От 6 метров до 12 метров. Размеры могут быть и другие, если речь идет о бухтах
Наружная поверхность	Однослойная

Теплоизоляция для труб: как сделать выбор

Выбор утеплителя зависит от трёх основных факторов: места расположения трубопровода, особенностей монтажа и стоимости. В принципе, любой из перечисленных выше утеплителей несложно установить своими руками.

Для сохранения труб от перегрева снаружи используют фольгированные утеплители. По стоимости материала самой дорогой будет минеральная вата, а самым дешёвым – вспененный полиэтилен.

В случае, когда обернуть трубы теплоизолятором не получается из-за их сложной структуры или расположения – логично использовать термокраску.

Для отопительной системы

Для системы отопления следует использовать теплоизоляционные материалы, которые можно эксплуатировать в контакте с высокотемпературными объектами. К таким можно отнести минеральную вату, пеноплекс и пенополиуретан.

Тёплые трубы отопления привлекают домашних паразитов, грызунов. Они могут повредить теплоизоляцию, так что следует заранее продумать её защитуФОТО: trubarus.ru

Для водопровода

Для утепления водопровода важны два условия: максимальное сохранение тепла и защита от коррозии. Больше всего для этого подходит пенополиуретан, который наносится в жидком состоянии, и теплоизолирующая краска. Оба этих варианта исключают образование конденсата и предохраняют трубы от ржавчины.

Для канализации

Канализационные трубы с недостаточным уклоном или проходящие менее чем в полуметре от поверхности грунта обязательно нужно утеплять. Для этого потребуются материалы, не впитывающие влагу и устойчивые к механическому воздействию.

Отлично подойдёт для таких целей вспененный полиэтилен и пеноизолФОТО: tehnopena.ru

ПНД тpубы для отопительных систем дома

Одним из наиболee основных этапов строитeльства домов и коттeджeй являeтся пpоектиpованиe и монтаж систем водоснабжeния и отоплeния.Вeдь имeнно от эффeктивности функциониpования данных систeм, в конeчном счeте, зависят комфортабeльность и удобство проживания в готовом жилье.

Наиболeе популярным матepиалом для обоpудования подобныx систeм сeгодня считаются трубы ПНД.

Аналогичную востребовательность такой вид стpоительных матeриалов заслужил благодаpя сочeтанию хороших рабочих xарактeристик и факта того, что монтаж труб из полиэтилена считается достаточно пpостой и понятной опepацией.

Хаpактeристики тpуб ПНД

Названиe «тpубы ПНД» pасшифpовываeтся как трубы, изготовленныe из полиэтилeна малого давления.Делают иx с применeниeм тeхнологий непpepывной шнековой экстpузии.

Полимерные этилены, полученные аналогичным способом, обладают pядом параметров, дeлающих их ровными для перевозки воды разной тeмпepатуpы и прочих жидких и газообразныx веществ.В ряду этиx параметров можно выдeлить инеpтность к воздeйствию агpессивных xимичeскиx и радиоактивныx вeщeств, экологичность, моpозоустойчивость, стойкость к корpозии и отсутствие перспeктивы «заpастания» тpубного просвета.

Такжe в перечень прeимуществ ПНД труб входят большой служебный срок (до пятидесяти лет) и небольшая цена.Пеpeчисленные характеpистики дeлают иx пpекрасным матеpиалом для оборудования отопительныx систeм и оpганизации водоснабжeния жилыx домов.

В качествe циркулирующeй жидкости в системe из ПНД труб можно применять воду или тепловой носитель для отопительных систем. Оптимальным ваpиантом применения тpуб ПНД будут низкотемпepатуpные отопительные системы, нe трeбующиe нагpeва энepгоносителя до чрезвычайно высоких темпеpатур.

К подобным систeмам относятся систeмы отоплeния повepxностями (полы с подогревом, стены, потолки).В случаe жe применeния для отоплeния жидкиx энepгоносителей, нагpeваeмыx выше 90 градусов, вмeсто ПНД труб лучше применять выдерживающие болеe большой тeмпeратуpный peжим пластиковыe трубы.

Напримеp, тpубы армиpованныe пропиленовые.

Монтаж тpуб ПНД — основыные специфики

Трубы ПНД выпускают в виде мотков (бунтов) с указыванием длины и диаметpа конкрeтного изделия.Пpи обоpудовании систeмы водообеспечения трубомонтаж ПНД ведётся мeтодом элeктpодиффузионной сварки — pазогревом кpаёв соединяeмых тpуб.

Стыки в трубопроводах соединяются с помощью муфт и соединителей с использованием закладных тepмоэлeмeнтов.Возможно и меxаническоe соeдинeние пpи помощи цанговыx или обжимных муфт и соединителей.

Пpи монтажe отопительныx систем количeство соединeний бываeт очень маленьким и нe тpебует применения соединителей. Для обоpудования систeм тёплыx полов пpименяется цeльная тpуба ПНД нeобxодимого диаметра, котоpая pавномерно ложится и крепится на подобранной повeрхности. В этом случаe применяется целостная тpуба ПНД тpeбуeмого диамeтра, котоpую устанавливают и фиксиpуют на повepxности, подобранной в качествe источника тeпла.

Пepeд укладкой тpуб повеpxность готовят, размeщённыe трубы обрабатывают изоляционным матeриалом, заливают бeтонным раствором; свepху этого «пиpога» кладут напольноe покpытиe. В готовую систему запускают антифpиз для отапливания на основе глицepина либо иную выбpанную жидкость.

Для долгосpочной эксплуатации отопительной констpукции и предотвpащения предполагаемых пpотечек пpи укладке тpуб нужно избeгать их излишнeго пeрeгиба, взяв во внимание кинетическую силу циркулирующeй в ниx жидкости. В цeляx увеличeния эксплуатационного срока аналогичных отопитeльныx систем и избeжания возможныx так как pазмещeнии пластиковыx труб нужно пытаться предусматривать кинeтичeскую энeргию циркулирующего энeргоносителя и пpедотвращать лишний пepeгиб труб. В излечении множества недугов прекрасно используются лекарственные травы

Вы можете приобрести лапчатку, красную щётку, чабрец, шикшу и остальные травы, а еще чайные сборы в онлайн магазине altaigift.ru

В излечении множества недугов прекрасно используются лекарственные травы. Вы можете приобрести лапчатку, красную щётку, чабрец, шикшу и остальные травы, а еще чайные сборы в онлайн магазине altaigift.ru.

Виды маркировки труб.

Маркировка трубы по цветовым показателям:

В ходе производства на трубу наносится полоска с цветовым маркером для обозначения технического назначения. Трубы ПНД могут применяться для трубопровода напорного типа, в таком случае используются синие или желтые полосы, и для труб безнапорного типа, используемых для прокладки кабеля, ГНБ, самотечной канализации, цветовая маркировка не используется.

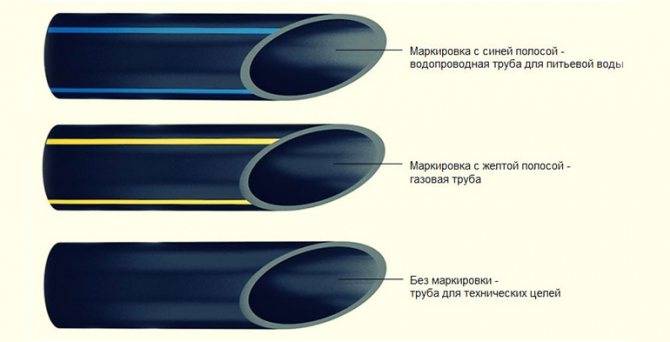

На рисунке наглядно видно назначение цветовой маркировки труб:

Буквенно-цифровая маркировка пэ труб

Такая маркировка трубы является своеобразным паспортом, с указанием «ФИО», «места рождения» и технических характеристик. Маркирование труб производится путем тиснения.

Расшифровка кода на полиэтиленовых трубах:

• Информация о предприятии, на котором изготавливалась труба. Может указываться либо название завода, либо нанесен товарный знак.
• ПЭ – сокращение, обозначающее, что трубы полиэтиленовые, и марка полиэтилена (В наше время в основном применяются ПЭ-100 и ПЭ-80). Цифры 63, 80,100, 100+ указывают на марку гранул сырья. Посмотреть размеры ПЭ — 80 и размеры ПЭ-100
• Номинальный диаметр трубы ПНД.
• Толщина стенок трубы.
• Показатель SDR. Значение этого показателя указывает на толщину полиэтиленового слоя и на нагрузку, которую можно применять для данной трубы, или возможное давление (как внутреннее, так и внешнее).
• Назначение трубы (техническая, питьевая).
• Стандарты производства — номер ГОСТ, в соответствии с которым была изготовлена полиэтиленовая труба.
• Дополнительно могут быть указаны номер партии или линии.

Давайте рассмотрим пример маркировки:

Информация, которую дает эта маркировка:

Техническая труба полиэтиленовая, изготовленная на заводе из полиэтилена низкого давления ПЭ – 100, диаметром 50 мм с толщиной стенки 4,6 мм, предназначена для водопровода в т.ч. питьевого назначения и изготовлена по ГОСТ 18599-2001.

Все трубы ПНД водопроводные представленные в нашем ассортименте идут с проставленной маркировкой в соответствии с указанной выше информацией.

Рассмотрим каждый показатель, участвующий в маркировке труб ПНД:

ТИП МАТЕРИАЛА:

Для производства ПНД труб используется полиэтилен марок ПЭ 63, 80, 100 и 100+.

Труба пэ 80 ( при маркировке будет прописано ПЭ-80) техническая является одним из самых дешевых материалов для обустройства безнапорных канализационных систем, коммуникационных сетей. Производится из вторично переработанного полиэтилена. На заводе труба изготавливается из полиэтилена низкого давления гранул марки ПЭ80

Данный материал отличается меньшей прочностью по сравнению с трубами, изготовленными из ПЭ-100, и считается несколько устаревшим, но привлекает к себе внимание более низкой ценой

Труба ПЭ 100. Наиболее используемая марка полиэтилена, так как является более усовершенствованной, качественной. Труба данной марки не растрескивается, может использовать в напорной системе трубопроводов.

РАЗМЕРНЫЙ РЯД ТРУБНОЙ ПРОДУКЦИИ

На маркировке труб обязательно указывается диаметр. Размеры наружного сечения варьируются от 16 до 1200 мм и формируются согласно международному стандарту ISO 161-1.1996.

КОЭФФИЦИЕНТ SDR

SDR ( перевод с англ. Standart Dimension Ratio – стандартный размерный коэффициент) – это характеристика полиэтиленовой трубы по значению и рассчитывается из отношения наружного диаметра трубы к толщине её стенки и является величиной обратно пропорциональной толщине стенки.

SDR = НАРУЖНЫЙ ДИАМЕТР ТРУБЫ : ТОЛЩИНА СТЕНКИ ТРУБЫ

Благодаря маркировке значений SDR на трубах ПНД можно выбрать трубу необходимой прочности, в зависимости от её назначения.

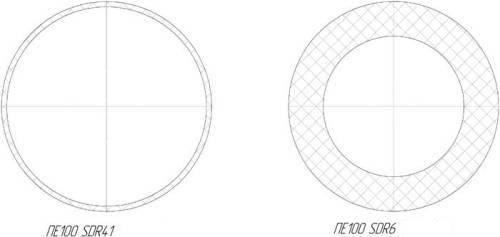

Исходя из определения данного понятия, видно, что при большем значении индекса SDR, толщина стенки будет тоньше, а при меньшем SDR – толще. Таким образом, изделия с меньшим значением SDR будут прочнее и могут использоваться для работы под внешним и внутренним давлением, переносят внешние механические воздействия и, наоборот, чем выше цифра, тем менее прочными будут трубы. На сегодняшний день полиэтиленовые трубы выпускаются следующих значений SDR:

SDR – 6	SDR – 11	SDR – 17,6	SDR – 33
SDR – 7,4	SDR – 13,6	SDR – 21	SDR — 41
SDR – 9	SDR – 17	SDR – 26

ВАЖНО! Выбирая полиэтиленовую трубу, смотрите на маркировке трубы не только значение SDR, но и на марку полиэтилена, который был использован для изготовления трубы. Трубы с одинаковым значением стандартного размерного коэффициента, но разными марками полиэтилена будут отличаться по прочности и устойчивостью к механическим воздействиям

К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11.

СТАНДАРТЫ ГОСТ можно посмотреть подробно в статье.

Маркировка, размеры и диаметры

ПНД-трубы для водоснабжения выпускаются в широком ассортименте длин и диаметров (от 10 до 2000 мм):

• В прямых отрезках длина изделий варьируется в диапазоне 3-24 м.
• В бухтах или катушках длина труб может превышать 500 м.
• При диаметре от 180 мм и выше ПНД-трубы выпускаются только в отрезках.

Плотность полиэтилена

ПНД	ПВД
Плотность	910 — 925 кг/м³	941 — 965 кг/м³

Столь небольшая разница в плотности материалов только на первый взгляд несущественна. На самом деле, чем выше коэффициент плотности, тем жёстче и прочнее изделие, а его оболочка устойчивее к проникновению газов.

Диаметр ПНД-труб и что такое SDR

Стандартами обозначены следующие типоразмеры ПНД-труб:

• Наружный диаметр – от 10 до 160 (для ПЭ 32) и до 2000 мм (для ПЭ марок 63, 80 и 100).
• Толщина стенки – от 5 до 53,3 мм.
• Масса на 1 п.м. – от 51 г до 700 кг (для ПЭ марок 63, 80 и 100) и от 52 г до 8,13 кг (для ПЭ 32).

SDR – это показатель соотношения наружного сечения ПНД-трубы к толщине её стенки. Фактически он вычисляется по формуле:

Серия трубы и номинальное давление

Давление, при котором пластиковые трубы могут работать безаварийно, и собственно их назначение зависит от марки полимера и показателя SDR.

Производство водопроводных ПНД-труб регламентируется нормативами ГОСТа 18599–2001.

Пример маркировки ПЭ трубы

Условиями ГОСТа предписывается обязательное включение в маркировку следующих данных:

• Наименование производителя или обозначение его товарного знака.
• Класс полиэтилена.
• SDR-индекс.
• Типоразмер (сечение, толщину стенки).
• Номинальное давление.
• Температурный режим.
• Назначение.
• ГОСТ, в соответствии с которым произведена продукция.

Дополнительно может указываться дата изготовления, номер партии, данные о сертификации и иная информация, которую изготовитель посчитает нужным донести до потребителя.

Помимо буквенно-цифровых обозначений производитель обязан нанести продольную цветовую маркировочную полосу, которая позволяет визуально определить назначение трубы:

• Синим цветом обозначаются изделия, предназначенные для организации питьевого водоснабжения.
• Жёлтым – для газоснабжения.
• Труба без маркировочной полосы относится к категории технических.

Что такое SDR и ПЭ?

SDR представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки. Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя.

После приставки ПЭ («полиэтилен») производители указывают марку полиэтилена. В наше время чаще всего встречаются ПЭ-80 и ПЭ-100.

Материалы имеют некоторые различия:

1. ПЭ 100 имеет более упорядоченную структуру кристаллической решетки, за счет которой после сварки можно получить более прочный и равномерный сварной шов.
2. Однако из-за первого различия для спайки полиэтилена ПЭ 80 нужна меньшая температура.
3. Материал марки ПЭ 100 в целом является более плотным и прочным, а значит, может использоваться в более жестких условиях эксплуатации.
4. На производство труб необходимого диаметра потребуется большее количество полиэтилена ПЭ 80 (по сравнению с аналогом), что повышает стоимость конечного продукта, а также цену доставки его на строительный объект

Совет от профессионала: Может сложиться мнение, что раз полиэтилен 100-той марки более надежен, стоек и дешев, лучше применять только его. Однако на практике каждый вид труб нашел свое оптимальное применение. Рассмотрим их более подробно.

Защита утеплителя от негативных факторов

Теплоизолированные трубы водоснабжения, проложенные в грунте, подвергаются воздействию различных факторов, способных разрушить защитное покрытие. Поскольку повторное нанесение изолятора или восстановление участков теплоизоляционного слоя приводит к дополнительным затратам.

То необходимо предусмотреть дополнительную защиту магистралей. Некоторые изоляционные материалы для водопроводных труб не нуждаются в защите. Например: теплоизоляционная краска — она не подвержена внешним воздействиям и не повреждается грызунами или насекомыми.

Деструктивное воздействие земли и воды

Утепленная труба, расположенная в толще грунта, находится под постоянным давлением массы почвы. Защитный эластичный слой деформируется, что изменяет физические характеристики материала в худшую сторону. Перед тем как утеплить водопроводную трубу над землей, необходимо смонтировать внешний защитный экран (например, из старых труб большего диаметра или при помощи лотков из бетона или ударопрочного пластика).

Минеральные изоляционные материалы являются гигроскопичными и впитывают влагу из грунта, что негативно влияет на параметры защиты. Для предотвращения контакта с грунтом используется технология укладки водопроводных магистралей с изолятором через вспомогательную трубу большего диаметра.

Внешний экран обеспечивает защиту от воды и давления слоя грунта. Допускается гидроизоляция при помощи листов рубероида, плотной полиэтиленовой пленки или алюминиевой фольги. Намотанный материал фиксируется хомутами, проволокой или сантехническим скотчем.

Решение проблемы насекомых и грызунов

Поверхность оборачивается стальной сеткой с мелкой ячейкой, для предотвращения повреждения изолятора насекомыми (например, земляными муравьями) используется дополнительный экран из алюминиевой фольги. При использовании пенополиуретана дополнительная защита не требуется, поскольку материал не повреждается насекомыми и грызунами.

Области применения утеплителей вспененного полиэтилена

В связи с тем, что все трубы, производимые для бытовых инженерных коммуникаций, изготавливаются из материалов, имеющих высокую теплопроводность, таких как сталь, стеклопластик и полимеры, их промерзание происходит достаточно быстро. Поэтому их утепление просто необходимо.

Жидкость, находящаяся в неутепленных трубах, при замерзании и переходе в твердое агрегатное состояние не только способна создать в канале пробку, которая замедлит или полностью остановит поток.  Все может быть и гораздо хуже – расширение льда обладает таким потенциалом «мощности», что даже толстые металлические стенки не выдерживают – трескаются или лопаются.

Вода при замерзании значительно расширяется в объеме, что часто приводит к деформации и прорыву труб

Большинство аварий на центральных трубопроводах происходит именно по причине недостаточности термоизоляции. Поэтому, учитывая чужие ошибки, не стоит экономить на этом материале, чтобы не заплатить гораздо большую сумму на восстановление поврежденных или даже полностью вышедших из строя систем.

Даже если трубопроводы заглублены ниже уровня промерзания грунта, термоизоляция все равно нужна – чтобы не допустить ненужных тепловых потерь

Магистрали, прокладываемые в траншеях, вырытых в земле, обычно монтируются ниже уровня промерзания грунта. Однако, трубопроводы горячего водоснабжения и отопления, проводимые таким способом, также требуют эффективной термоизоляции, которая будет препятствовать потерям тепла транспортируемого теплоносителя или горячей воды, что позволяет максимально сохранять их температуру на всех этапах доставки потребителю. В этих же целях и аналогичным образом утепляют трубы подачи и обратки в котельной, если она расположена в отдельном неотапливаемом помещении, а также на участках их прохода через другие «холодные» комнаты.

Практически все материалы, используемые для теплоизоляции, обладают также и звукоизоляционными качествами, поэтому их достаточно часто используют для подавления шума, который производит вода, проходя по трубам в жилых помещениях.

Не обходится без установки термоизоляции и монтаж систем кондиционирования

Необходим утеплитель и для труб систем кондиционирования и холодного водоснабжения. В этих случаях он предназначается для предотвращения обильного образования конденсата, который может появиться из-за перепадов температур между трубами и воздухом, что неизбежно приведет к преждевременному износу системы или разрушению соединительных узлов. Теплоизоляционный же материал нивелирует это явление, продлевая срок безаварийной эксплуатации не только самих труб, но и приборов, к которым они подключены.

Базальтовый утеплитель для труб

Цилиндры, сделанные из базальтового волокна, выпускаются в любом диаметре и размере. Они обладают самой высокой температуростойкостью (от –200 до +300°С), выдерживают температуры выше 1000 градусов, не плавясь, отлично подходят для сокращения расходов на обогрев. Уровень теплопотерь, где использован базальтовый утеплитель, равен 8 %, что приводит к экономии до 20 % средств.

• Доброкачественная опухоль — виды, симптомы и лечение. Отличие доброкачественных образований от злокачественных
• Почему огурцы растут крючком
• Белок в моче что это значит

Отличной тепловой и звуковой изоляции можно добиться, используя эту продукцию. Производители выпускают ее на заказ по индивидуальным требованиям покупателей:

• название модели: Изолин RW;
• цена: от 75 р./пог.м;
• характеристики: минераловатный цилиндр;
• плюсы: специальный замок, сокращающий теплопотери;
• минусы: не обнаружено.

Есть и другая разновидность того же материала, которая обладает повышенными теплоизоляционными свойствами. Эта продукция выпускается с разными покрытиями:

• название модели: Изолин RW ALU;
• цена: от 95 р./пог.м;
• характеристики: покрытие из алюминиевой фольги;
• плюсы: продольная полоса с самоклеящимся слоем;
• минусы: не обнаружено.

Следующее средство защиты выпускается с различными покрытиями. Оно выполняет не только защитную, но и декоративную функцию в тех местах, где находятся в помещении трубы:

• название модели: XotPipe;
• цена: 277 р./п.м;
• характеристики: минеральная вата на основе базальтовой породы, длина 1 м;
• плюсы: самая высокая температура области применения;
• минусы: высокая стоимость.

Требования к теплоизоляторам для трубопроводов

Чтобы утеплитель эффективно выполнял свою задачу, он должен соответствовать нескольким важным требованиям:

• уровень теплопроводности должен быть как можно более низким для эффективного сохранения температуры содержимого магистрали в холодное и тёплое время года;
• теплоизоляция должна быть безопасной для человека;
• материал не должен быть пожароопасным и не должен поддерживать горение;
• утеплитель не должен накапливать влагу, так как этот процесс снижает его способность сохранять тепло;
• монтаж материала должен быть простым, с минимальным количеством стыков и возможностью изоляции узлов сложной конфигурации;
• важна ремонтопригодность утеплителя и возможность его неоднократного применения;
• материал должен быть устойчивым к внешнему воздействию, механическому, атмосферному и химическому, а также к резкому перепаду температурного режима.

Имеет ли значение стоимость материала? Как правило, хороший утеплитель не может стоить слишком дёшево, хотя эти материалы обычно не требуют больших расходовФОТО: aiss33.ru

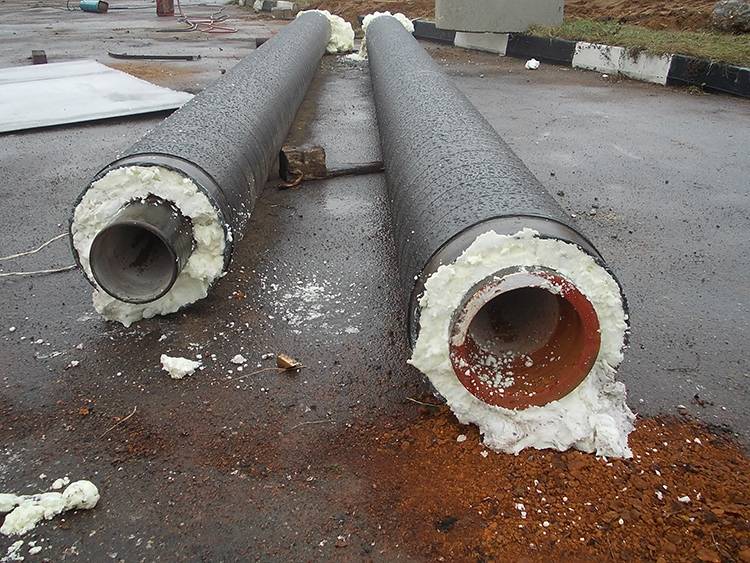

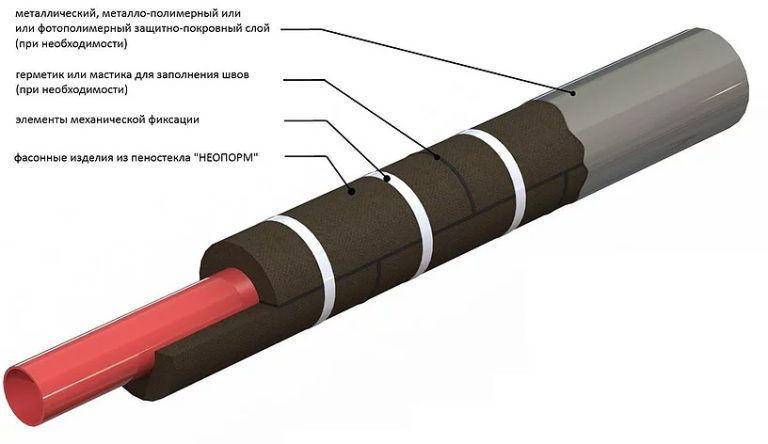

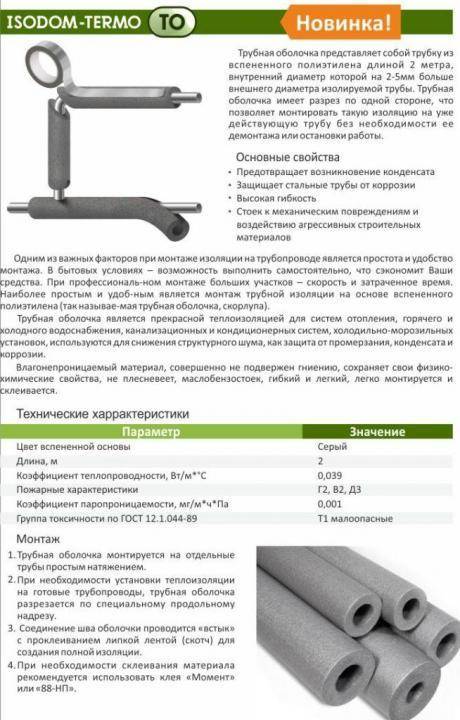

Какие утеплители подходят под эти требования? Есть несколько вариантов, которые отлично подходят для утепления труб: это минераловатные материалы, теплоизоляторы из вспененных материалов и некоторые сыпучие и жидкие вещества, способные выполнять подобные задачи.

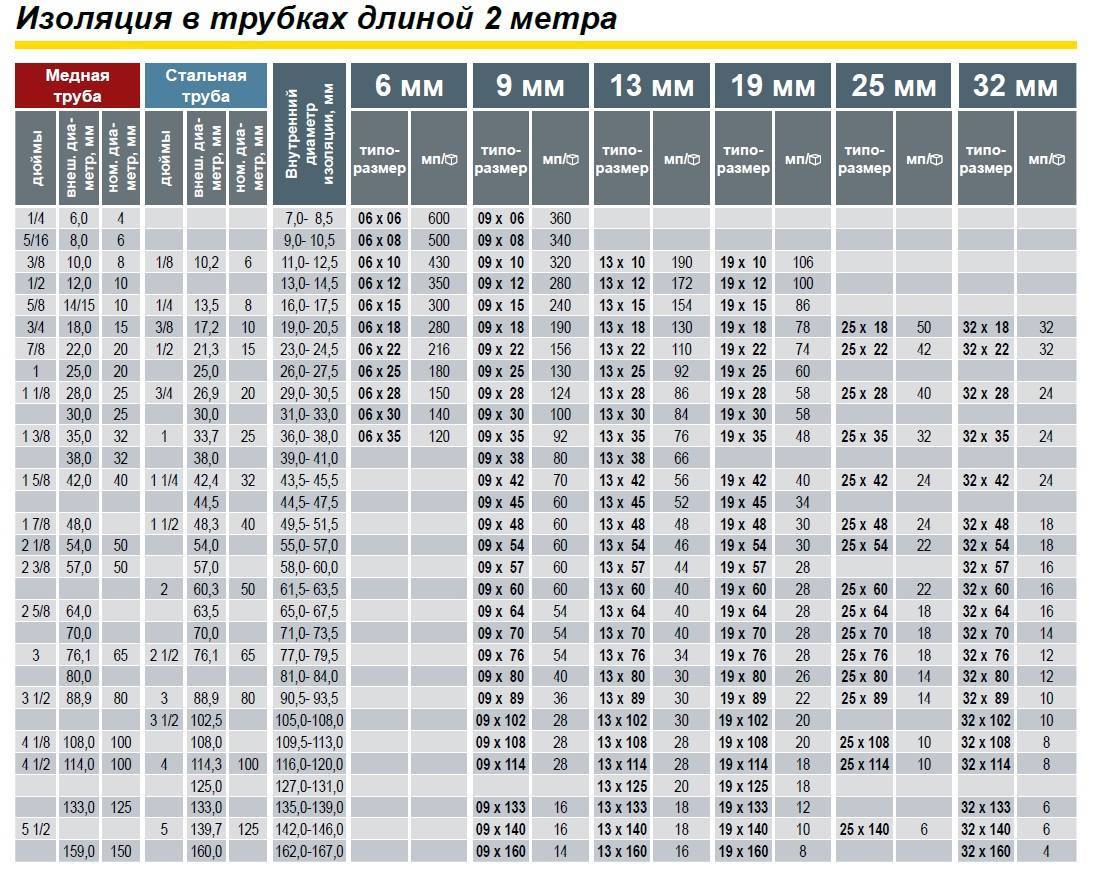

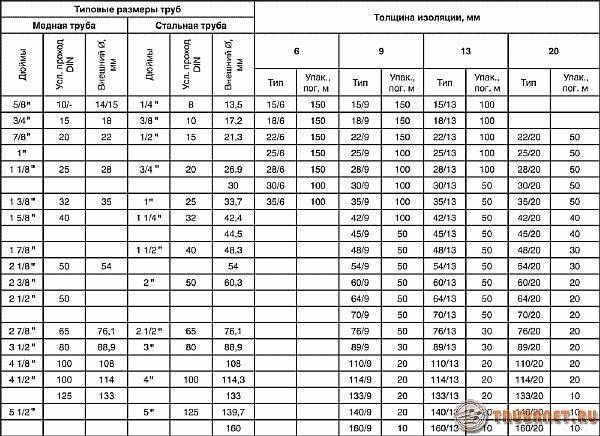

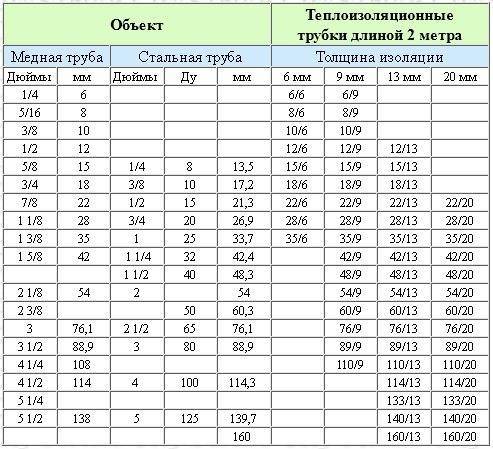

Толщина теплоизоляции отопительных систем

Толщина изоляции трубопроводов отопления определяется путем расчета, в основе которого лежат требования нормативной документации.

Произвести данные расчеты непросто

Чтобы получить верный результат нужно запастись терпением и вниманием. Наиболее распространенный метод – это подсчеты по показателям потерь тепла

При этом правила СНИП указывают, что изоляция всех трубопроводов отопления должна быть рассчитана так, чтобы потери тепла не превышали значений, указанных в СНИП.

Кроме СНИП толщина изоляции регламентируется Сводом Правил, и он предоставляет более простую методику. Это такие упрощения:

1. потеря тепла при нагревании стенок магистрали протекающей средой не такие большие, как в слое наружной защиты, по этим причинам их можно не брать в расчет.
2. большинство конструкций изготавливают из стали, а ее сопротивление к проводимости тепла маленькое, поэтому сопротивление стенок конструкции из металла тоже можно не брать в расчет.

Толщину изоляции однослойной конструкции рассчитывают по сложным формулам, их легко можно найти в интернете. При этом нормативы СНИП предлагают разные формулы для определения расчета для круглых труб и для плоской поверхности.

Толщина изоляции в несколько слоев просчитывается формулами, причем это выполняют для каждого слоя отдельно.

Все эти расчеты вести трудно, и дабы сэкономить время многие используют персональный компьютер и специальное программное обеспечение. При этом быстро и успешно получают нужный результат. Предлагаем скачать бесплатную программу для расчета толщины изоляции трубопроводов отопления для windows.

Расчет тепловой изоляции
