Теплый пол под плитку своими руками — пошаговая инструкция. Способы укладки. Стяжка, на лаги, настил

Электро теплый пол: разновидности и классификация

На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:

1. Кабельные.
2. Инфракрасные (пленочные).
3. Нагревательные маты.

Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.

Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами

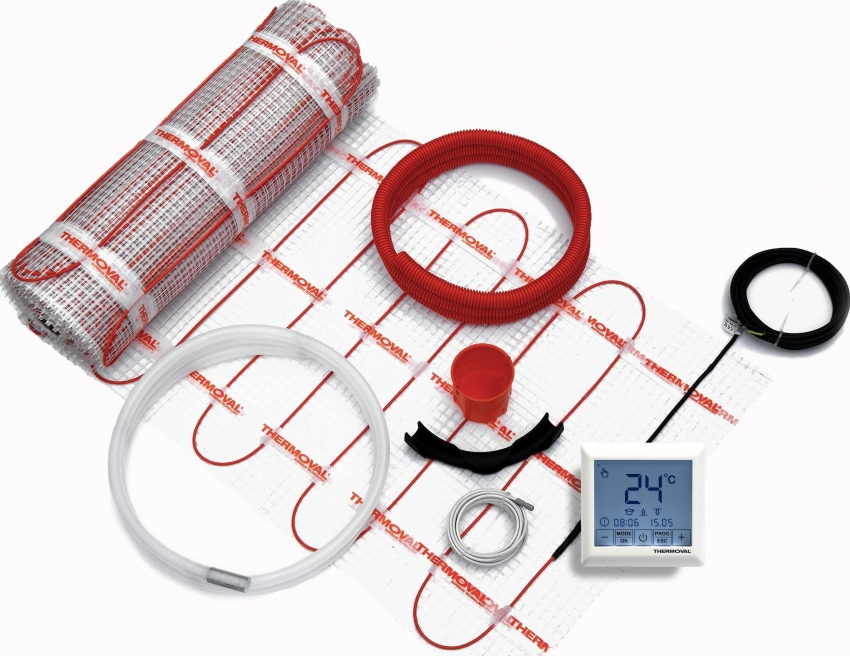

Подогрев пола под плитку с использованием нагревательных матов

Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.

Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.

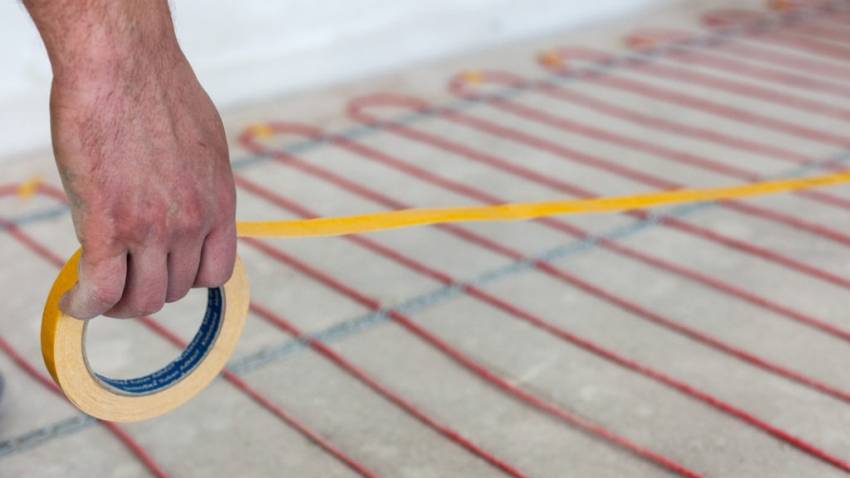

Подогрев пола под плитку с использованием нагревательного кабеля

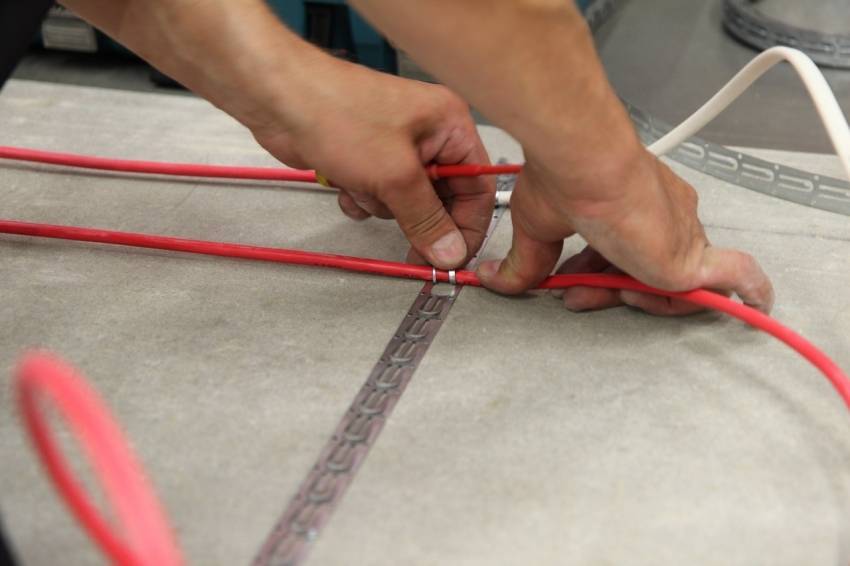

В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.

При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы

Инфракрасный теплый пол под плитку: особенности технологии

Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.

Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.

Итог: какой теплый пол лучше под плитку

Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.

Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены

Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.

Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.

Статья по теме:

Теплый пол под плитку: цены на различные виды оборудования

При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ

Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.

Виды, их преимущества и недостатки

Электрические полы классифицируют в зависимости от вида нагревательного элемента:

• Кабельные (традиционные).
• Нагревательные маты.
• Пленочные (инфракрасные).

Плюсы кабельного утепления — это низкая стоимость (если не учитывать затраты материала на толщину стяжки и стоимость работ по ее заливке) и «остывание» после отключения происходит не сразу, тем самым сохраняется тепло еще некоторое время.

Минусы кабельного утепления:

• Увеличение толщины пола из-за необходимости заливать толстый слой стяжки.
• Затруднителен монтаж и расчет необходимой длины проводника при укладке.
• Проводник слишком чувствителен. При неправильной установке и не плотном прилегании к стяжке происходит перегрев и система выходит из строя.
• Долгое «Разогревание» по сравнению с термоматами из-за толщины стяжки.

Достоинства нагревательных матов:

• За счет конструкции материала проводник устанавливается витками с равномерным шагом.
• Простая установка, так как он уже «собран и готов» к работе.
• Находясь ближе к поверхности, термоматы быстро нагреваются.
• Установка возможна «сухим» или «мокрым» способом, за счет чего толщина пола гораздо меньше, чем при установке кабеля.

Недостатки термоматов:

• Значительно более высокая стоимость материала.
• Не используют в качестве основного отопления.

Так какой материал выбрать? Выбор неоднозначный, ведь придется выбирать между удобством установки и экономичностью

Но важно, что у нагревательных матов все-таки достоинств немного больше, а недостатков меньше

Так как термомат — материал тонкий и прочный и его удобнее всего уложить в слой клея под плитку, вариант выбора его, как материала для теплого пола получается более целесообразным.

Этот вид имеет и другие достоинства. Такие, как способность выполнять функцию отопления всего дома и положительное влияние на здоровье людей (за счет инфракрасного излучения).

Нагревательные элементы такой пленки запаяны в термостойкую пленку. Этот вид материала не рекомендуют укладывать под плитку, так как плиточный клей плохо связывается с поверхностью пленки при взаимодействии. Инфракрасную пленку лучше всего укладывать под ламинат или линолеум.

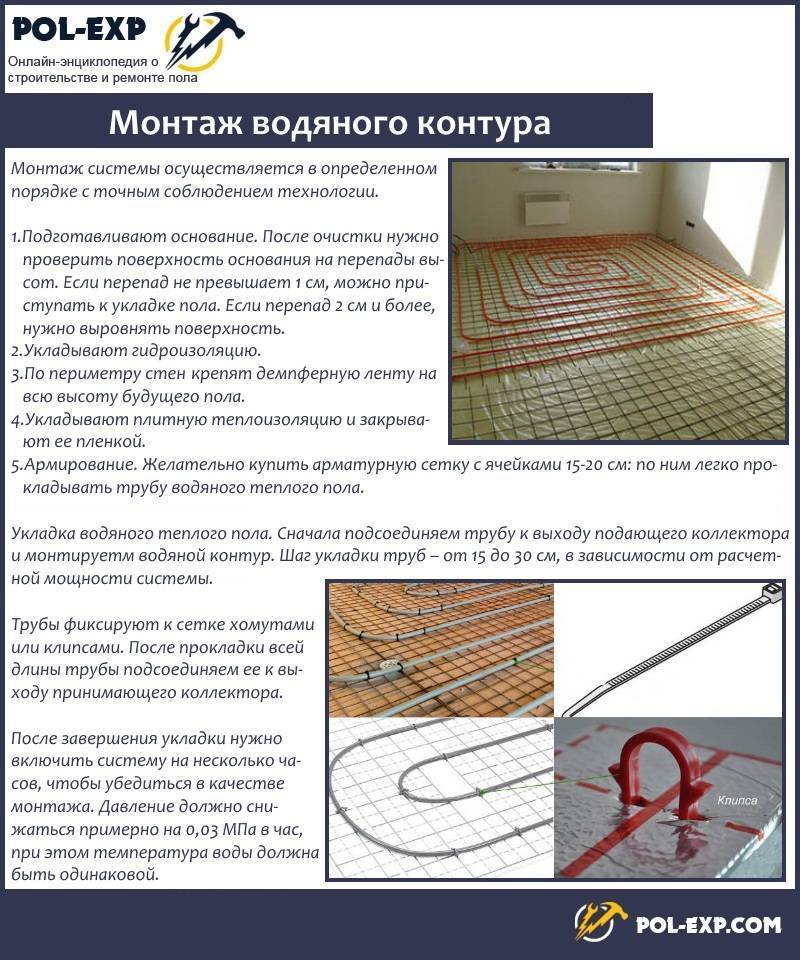

Устройство теплого водяного пола под плитку

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

1. Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
2. Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
3. Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
4. Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.
5. Финишное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой

Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.

В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.

О трубах

Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.

Доступны два варианта:

• медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
• гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются металлические трубы с наружной защитной полимерной оплеткой.

Более доступными являются полимерные (пластиковые) трубы.

Применяют несколько их разновидностей:

Полипропиленовые

Самый дешевый материал (30 – 45 руб./п.м.).

Но имеет много недостатков:

• почти не сгибается;
• реализуется короткими отрезками;
• от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой)

Полиэтилен

Стоит лишь немного дороже полипропилена, но зато:

• хорошо гнется;
• продается в бухтах отрезками очень большой длины (контур даже при максимальной длине можно выложить цельным);
• выдерживает более высокие температуры;
• имеет меньший коэффициент линейного расширения.

Есть два подвида:

1. Сшитый полиэтилен (PEX).
2. Термостойкий полиэтилен (PE-RT). Стоит несколько дешевле PEX и в отличие от него может соединяться сваркой.

PEX- и PERT-трубы могут армироваться:

• алюминием (это то, что называют металлопластиковыми трубами): стоимость — 40 – 55 руб./п.м.;
• полиэтилвиноловым спиртом (EVOH): газонепроницаемые, стоят 55 – 65 руб./п.м.

Проектируя ТП, важно помнить: длина контура не должна превышать 100 м (обычно этого хватает примерно на 20 кв. м). Трубы укладывают двумя способами:

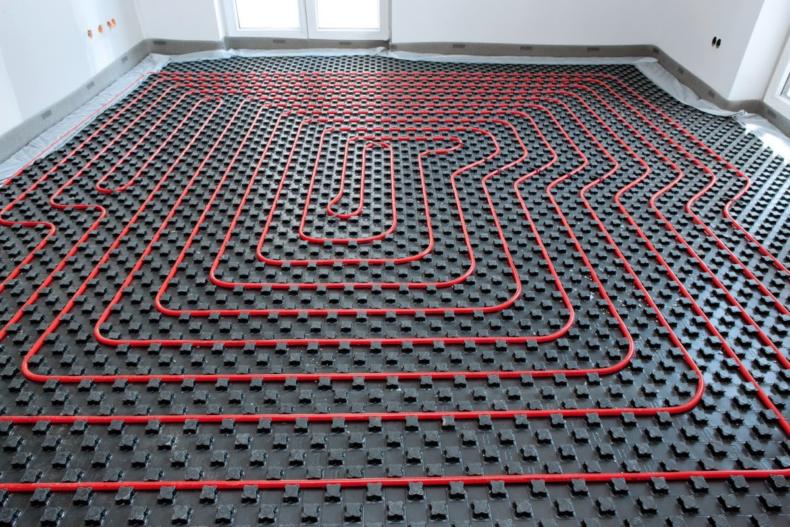

Трубы укладывают двумя способами:

• «змейкой»: целесообразно при наличии 1-й наружной стены, вдоль которой пускается начальная часть контура (самая горячая);
• двойной спиралью или «улиткой» (две наружные стены).

Шаг укладки труб — 30 см, вблизи наружных стен — 15 см.

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Устройство пола

Конструкция теплого пола водяного под плитку включает в себя несколько слоев:

• Гидроизолирующая подложка. Материал зависит от типа монтажа: если укладка производится на грунт под стяжку, достаточно рубероида или полиэтилена. Если без стяжки, желательно приобрести гидроизоляционную мембрану;
• Утеплитель. Плотный пенополистирол или изготовленные из него маты. Менее удачный выбор – базальтовая вата. Это гигроскопичный материал. В случае протечек намокнет и потеряет теплоизолирующие свойства;
• Отражающий фольгированный слой. Вместо него можно использовать металлические пластины с каналами для укладки труб;
• Трубы;
• Под плитку необходимо сплошное основание. Если пол монтируется без стяжки, основанием может быть лист влагостойкой фанеры, OSB, гипсокартона. Нужно учитывать, что и древесина, и ГКЛ являются хорошими теплоизоляторами.

Толщина теплого водяного пола под плитку зависит от способа монтажа и складывается из нескольких цифр: толщина утеплителя, самих труб, стяжки или фанеры чернового пола.

Стяжка занимает минимум три сантиметра. Толщина утеплителя зависит от места установки (на грунт, на перекрытие). Высота матов ППС около 8 сантиметров. Каналы для труб в матах уже есть, толщину трубы в этом случае можно не учитывать.

Как правильно запустить теплый водяной пол

Теплый пол в последнее время стал использоваться все чаще. Однако его первое включение – довольно ответственная процедура и не многие знают, как с ней справиться.

Если пол выполнен из дерева или настильной системы, то после заполнения теплоносителем можно сразу переходить к эксплуатации. Если же используется водяной пол на основе бетонной стяжки, процедура первого запуска будет значительно отличаться.

В данной статье мы рассмотрим, как правильно включить теплые полы первый раз и более подробно изучим эту процедуру.

Как запустить теплый водяной пол правильно – последовательность и порядок действий

В последние годы теплый пол стал более востребованным у владельцев загородных домов.

Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно.

Ввод его  в эксплуатацию состоит из нескольких этапов.

Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости  от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части.

К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему.

Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине.

Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды.

Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой.

После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции.

Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.

По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится  чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители.

Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет.

Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность.

Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже.

Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

• систему выводят на рабочие температуры и оставляют так на несколько суток;
• протестировать в условиях избыточного давления на холодном теплоносителе;
• выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов.

Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора.

Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится.

Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки.

Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет.

Расчет и разработка проекта теплого пола

Для начала нужно рассчитать, какими параметрами будет обладать система отопления, разработать схему расположения всех элементов, а также продумать маршруты прокладки труб.

Такой подход поможет выяснить точное количество материалов, необходимых для обустройства теплых полов, облегчит монтажные работы, исключит вероятность ошибки.

Что нужно учитывать при составлении плана:

1. Не рекомендуется прокладывать трубы в местах, где будут стоять бытовые приборы и мебель.
2. Коллекторный шкаф с распределительным узлом нужно расположить так, чтобы трубы расходились на одинаковое расстояние. Под ним обязательно нужно оставить свободное место, чтобы все элементы системы можно было легко подвести.
3. Максимальная длина одного трубопровода не должна быть больше 100 м, иначе будет возникать гидравлическое сопротивление, что снизит эффективность обогрева.
4. Рекомендуемое расстояние между двумя соседними трубами составляет 10-25 см.
5. Не допускается размещать трубу непосредственно у стены, необходимо делать отступ в 20-30 см.

Они смогут правильно рассчитать параметры, учтут особенности помещения и подберут соответствующее оборудование.

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

1. Бетонная основа.
2. Гидроизоляция.
3. Слой листового утеплителя.
4. Слой фольги.
5. Кабель и стяжка.
6. Финишное плиточное покрытие.

Устройство теплого пола электрического под плитку – нагревательные маты:

1. Бетонная основа.
2. Мат.
3. Слой плиточного клея.
4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

1. Основа или стяжка.
2. Теплоотражающий фольгированный слой.
3. Термопленка.
4. Гидроизоляция (полиэтилен).
5. Тонкий слой гипсокартона.
6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

• мокрое (ванная, баня, кухня);
• сухое;
• неотапливаемое (холодный балкон, открытая терраса);
• отапливаемое.

При подготовке к монтажу обратите внимание:

• предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
• клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
3. Выровнять пол, убрать мусор.
4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
8. Покрыть маты клеем для плитки.
9. Оттестировать систему еще раз.
10. Уложить плитку.
11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

1. Подготовить основание с помощью выравнивающей смеси.
2. Настелить гидроизолирующую пленку.
3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
6. Уложить армирующую сетку.
7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.
11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g
