Установка снегозадержателей на крыше из профнастила своими руками

Как крепить снегозадержатели на металлочерепицу?

Установка снегозадержателей на крыше из металлочерепицы начинается с выбора типа снегодержателей. Однако перечень необходимых материалов и инструментов будет примерно одинаковым:

• комплект снегозадерживающих элементов;
• шуруповерт;
• ключи на 8 мм;
• электролобзик или ножовка по металлу.

снегозадержатели на крышу из металлочерепицы

Применять для резки материала болгарку настоятельно не рекомендуется. Металлические системы снегозадержания в большинстве случаев имеют полимерное защитное покрытие, аналогичное покрытию металлочерепицы.

Резка болгаркой подразумевает использование вращающегося на большой скорости отрезного диска, что приводит к оплавлению и разрушению защитного слоя на защитных трубах, уголках или решетках. В дальнейшем при эксплуатации крыши с этих мест начнется коррозия, снижающая механическую прочность конструкции.

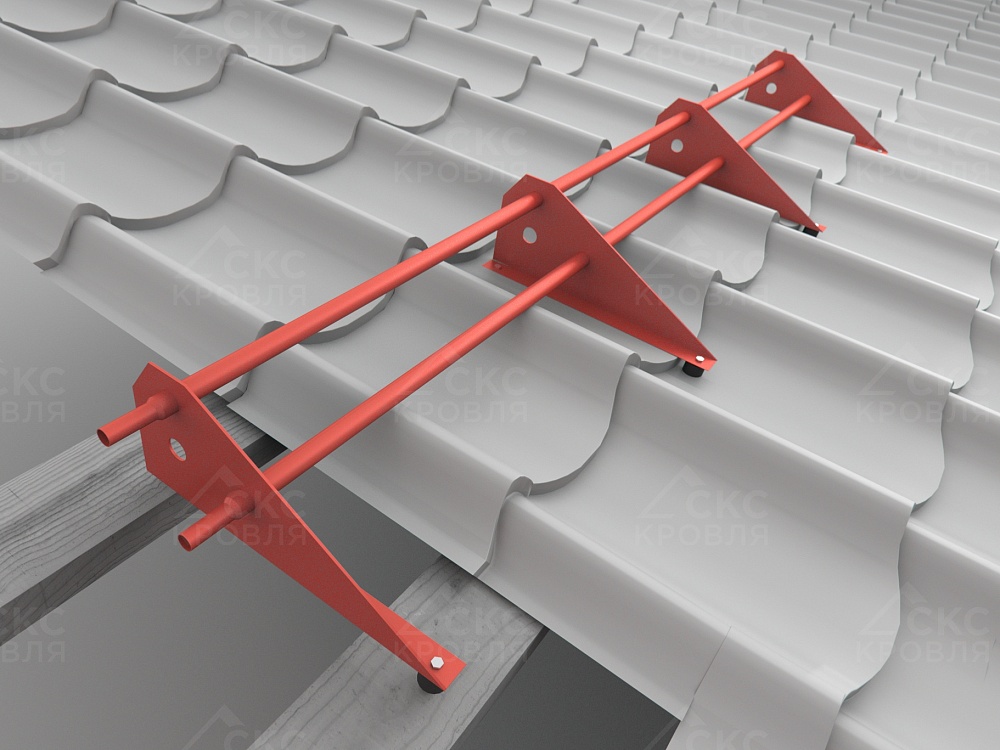

Крепление трубчатых систем

Трубчатые снегозадержатели для металлочерепицы поставляются в виде комплектов, в которые входит следующее:

• снегозадерживающая труба;
• крепежные кронштейны (крепление снегозадержателей на металлочерепице);
• шурупы 8×50 мм;
• прокладки 7 и 14 мм.

Количество рядов снегозадержки будет зависеть от длины ската кровли. Если он менее 5 метров, то будет достаточно одного ряда.

На более длинных скатах устанавливают второй ряд труб, расположенный на 3 метра выше первого.

Как правильно установить снегозадержатели на металлочерепицу?

Начнем с того, что нижний ряд труб держателей монтируется над несущей стеной дома. При этом расстояние до среза кровли должно составлять не менее 40 см, что соответствует второму-третьему ряду черепицы.

Монтаж снегозадержателей на металлочерепицу: инструкция и полезные советы.

1. установка снегозадержателей на металлочерепицу начинается с установки кронштейнов. На расстоянии не менее 300 мм от бокового среза кровли сверлятся отверстия под первый кронштейн. Для разметки точек крепления кронштейн накладывают на металлочерепицу таким образом, чтобы он верхним торцом упирался срез предыдущего ряда выштампованной черепицы. При этом под поверхностью металлочерепицы должны располагаться брусья обрешетки, которые примут на себя всю нагрузку;
2. на верхнее отверстие накладывается гидроизолирующая прокладка в 7 мм, на нижнее — в 14 мм. Разница в высоте прокладок позволяет компенсировать перепад высот, возникающий из-за профиля металлочерепицы;
3. устанавливается и прикручивается кронштейн;
4. на расстоянии не более 1100 мм аналогичным образом крепится второй кронштейн и так далее;
5. в отверстия кронштейнов продевается труба снегозадержания. Максимальный вынос свободного конца от крайнего кронштейна не должен превышать 300 мм;
6. в случае необходимости наращивания длины трубы соединяются междусобой и закрепляются саморезами по металлу;
7. боковые срезы труб герметизируются. Делается это либо расплющиванием концов, либо установкой герметичных заглушек.

Аналогичным образом крепятся и решетчатые снегозадержатели.

Установка уголкового снегодержателя

Размещают уголковый снегозадержатель над несущей стеной, где механическая прочность кровли максимальна. На практике это примерно соответствует второй-третьей волне металлочерепицы.

Ширина уголка соответствует длине одного ряда черепицы. Верхней его гранью будет считаться та, которая образует прямой угол к плоскости крыши.

Установив уголок в ряд черепицы, его закрепляют саморезами. Основная нагрузка будет приходиться на верхний край уголка, поэтому для его крепления используют саморезы длиной 50-70 мм. Саморезы большой длины необходимы для надежной фиксации к расположенной непосредственно под металлочерепицей деревянной обрешетке.

Нижний край уголка можно крепить саморезами меньшей длины. Здесь нет столь высоких нагрузок, плюс расстояние до обрешетки велико и необходимо прикрепиться лишь к листу металлочерепицы.

монтаж уголковых снегозадержателей

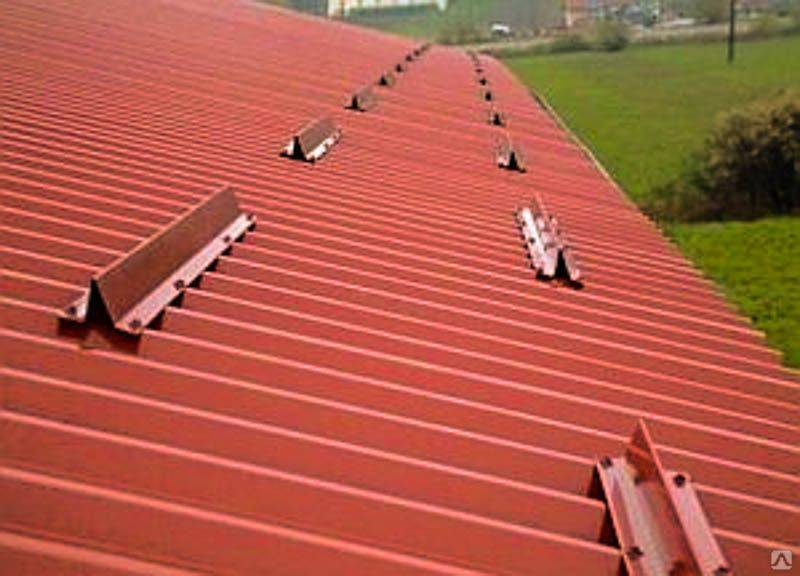

Монтаж бугельных систем задержания снега

Бугельные (точечные) распределяются равномерно по всей плоскости кровли. Схему их размещения вычисляют в каждом случае индивидуально, поскольку на нее влияют особенности конструкции крыши.

Для крепления бугелей используют саморезы. Листы металлочерепицы не обладают достаточной прочностью для удержания точечных снегозадержателей. Поэтому в местах их крепления на обрешетку дополнительно накладывают деревянные бруски, компенсирующие перепад высот в профиле металлочерепицы.

бугельные системы защиты

Разновидности снегоулавливающих устройств и цели их применения

Существуют различные виды задерживающих снег приспособлений:

• решетчатые;
• точечные, имеющие еще одно альтернативное название – бугельные;
• трубчатые;
• уголковые.

Некоторые из перечисленных видов могут устанавливаться практически на все типы кровель, иные же предполагают только монтаж снегозадержателей на профнастил. И в тех, и других случаях, кроме уже перечисленных, он преследует вот какие цели:

• предупреждение повреждения водосточной системы дома;
• обеспечение медленного таяния снежного слоя и стекания воды вниз просто в виде капели, либо же по водостоку;
• недопущение деформации и повреждения кровельного материала;
• предотвращение попадания влаги на фасад или же в подкровельное пространство;
• профилактика появления водяных подтеков на потолках внутренних помещений здания.

Чтобы установка снегозадержателей на крыше из профнастила правильно выполняла свои задачи, следует хорошенько разобраться, какой из видов снегоупоров лучше всего подходит для профнастила, от чего зависит выбор мастером того или иного вида этих устройств. С вопросом о параметрах выбора все более-менее ясно: тут важную роль играют угол наклона крыши, толщина снежного покрова и тип кровли. Второй из них определяется  с помощью специальных метеокарт, следуя которым, всю территорию нашей страны можно разделить на восемь районов. Мастер, перед тем как установить снегозадержатели на крышу из профнастила, рассчитывает наибольшую длину ее ската по такой таблице:

Снеговой район/угол наклона в градусах	I	II	III	IV	V	VI	VII	VIII
до 15	37,7	25,2	16,8	12,6	9,4	7,5	6,3	6,4
15-25	23,1	15,4	10,3	7,7	5,8	4,6	3,9	3,3
26-37	16,2	10,8	7,2	5,4	4,1	3,2	2,7	2,3
38-45	13,8	9,2	6,1	4,6	3,5	2,8	2,3	2,0
46-55	11,9	7,9	5,3	4,0	3,0	2,4	2,0	1,7

Остается разобраться с характеристиками различных видов снегозадержателей.

Важные элементы безопасной эксплуатации кровли

Возьмем, к примеру, крышу. Она довольно сложно устроена, а для безопасности ее эксплуатации нужны:

• фасадные и кровельные лестницы, способствующие безопасному передвижению технического персонала по ее поверхности для выполнения ремонтных и профилактических работ;
• кровельные ограждения и переходные мостики, необходимые для беспроблемного перемещения вдоль ската кровли рабочих, ведущих ее обслуживание;
• всевозможные кровельные аксессуары, помогающие ее нормальному функционированию;
• задерживающие снег конструкции, предупреждающие сход громадных пластов снежной массы и льда со скатной кровли во время обильных зимних снегопадов.

Устройство и функции

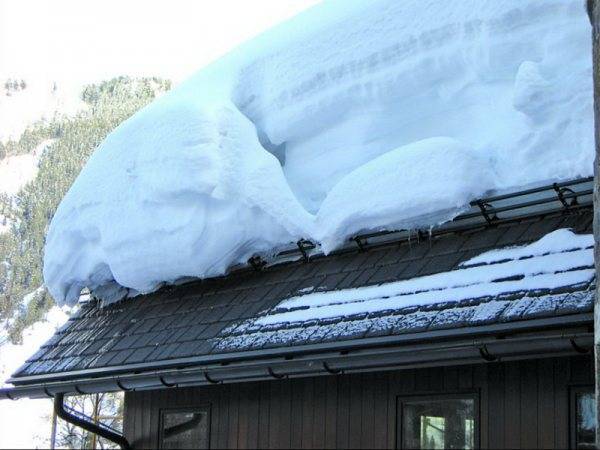

Снегозадержатель – устройство, применяемое для удержания снежной шапки, скопившейся на крыше за время снегопада. Он останавливает падение и сохраняет снег на скате до момента, когда он растает под действием солнечных лучей и попадет в водосток. Снегозадержатели представляют собой небольшой барьер или ограждение, устанавливаемые вдоль кровельных свесов. Они выполняют следующие функции:

1. Защищает целостность кровельного покрытия. Наледь, образующаяся на крыше при нагревании внутренней поверхности скатов нагретым воздухом, при подтаивании и соскальзывании повреждает кровельный материал, оставляя царапины. В этих местах, лишенных защитного слоя, появляются очаги ржавчины. Особенно от этого страдают крыши, в которых как покрытие используется металлпрофиль.
2. Предохраняет прохожих, растения и технику от падения на них снега. Снежная масса, в которой часто присутствуют куски льда, сходит со ската с большой скоростью, она может нанести значительный урон машине или человеку. Поэтому СНиП II-26-76 предписывает устанавливать снегозадержатели на любые крыши с уклоном более 6 градусов.
3. Предотвращает деформацию внешнего водостока. В домах, на которых не установили снегозадержатели, водосточные желоба часто повреждаются при сходе снега. Кронштейны не могут выдержать огромную нагрузку, которой подвергаются.
4. Защищает стропильный каркас крыши от перегрузки. Грамотно установленные снегозадержатели в районах с большой снеговой нагрузкой не останавливают сход пласта, а делят его на небольшие пластины и снижают скорость падения. Эта мера делает процесс безопасным и в то же время не перегружает стропильный, так как вес снежной шапки в некоторых регионах может достигать 300 кг/кв. м.
5. Снеговая шапка, сохраненная на скатах снегозадержателями становится своего рода термоизоляцией, сохраняющей тепло внутри дома, что экономит средства, затрачиваемые на утопление. Эта функция снегозадержателей актуальна для крыш из металлочерепицы, так как металлпрофиль имеет высокую теплопроводность.

Обратите внимание! Требования СНиП рекомендуют установку снегозадержателей вдоль всех кровельных свесов. Однако, существуют возможность сэкономить – можно монтировать снегобарьеры только в особо важных местах (подъездные дорожки, насаждения, паркинги, подъезды). Разные виды крыш и конкретные климатические условия требуют особого подхода при монтаже элементов снегозадержания

Поэтому для эффективной работы системы, ограничивающей сход снега со скатов, разрабатывались устройства с различными функциями и внешним видом. В частном домостроении популярностью пользуются следующие виды снегозадержателей:

Разные виды крыш и конкретные климатические условия требуют особого подхода при монтаже элементов снегозадержания. Поэтому для эффективной работы системы, ограничивающей сход снега со скатов, разрабатывались устройства с различными функциями и внешним видом. В частном домостроении популярностью пользуются следующие виды снегозадержателей:

Трубчатые

. Трубчатыми снегозадержателями называют устройства, представляющие собой два ряда труб на кронштейнах. Конструкция такого типа устанавливается на кровлях с уклоном до 60 градусов. Она снижает скорость падения снежного пласта и разделяет его на небольшие пластины, не способные нанести вред при падении с высоты. Согласно СНиП трубчатые снегозадержатели должны выдерживать снеговую нагрузку до 180 кг/кв.м.

Важно! Согласно СНиП устройства, используемые для предотвращения стихийного схода снега с крыши, по функциям делятся на снегобарьеры и снегорезы. Группа снегобарьеров, к которой относятся пластинчатые, уголковые и бугельные модели, предназначается для сохранения снежного пласта на поверхности ската до таяния. Снегорезами же называют устройства, используемые для разделения снежной шапки на пластины, падение которых не приносит вреда

Снегорезами же называют устройства, используемые для разделения снежной шапки на пластины, падение которых не приносит вреда.

Что представляют собой снегозадержатели?

Назначение снегозадержателей не ограничивается лишь обеспечением безопасности проходящих под крышей постройки людей: они также сводят к минимуму вероятность механического повреждения покрытия кровли, образования на нем царапин, мелких трещин и т. д.

Наличие данного элемента имеет настолько большое значение, что во многих странах Европы страховые компании отказываются страховать дома, на крышах которых не установлены снегозадержатели.

Чрезвычайно важно устанавливать снегоуловители на крышах с металлическим кровельным материалом –металлочерепицей, профластилом, фальцевых кровлях и т. д

Данное устройство непременно должно присутствовать также на всех уровнях многоуровневой кровли, а также под мансардными окнами

Данное устройство непременно должно присутствовать также на всех уровнях многоуровневой кровли, а также под мансардными окнами.

В климатических условиях, характерных для российской средней полосы, под каждым погонным метром снегозадержателя, который установлен в 5 метрах от конька, может скапливаться до 900 кг снежной массы.

Установка снегозадержателей имеет и ряд других значений. Эти незамысловатые устройства позволяют избежать ряда проблем:

не будут повреждены водосточная система и кровельные элементы;

крыша не прогнется и не будет деформирована из-за тяжелой снежной массы;

на потолках помещений верхнего этажа не будет водяных подтеков;

растущие под окнами насаждения и расположенные там элементы декора не испортятся;

припаркованные по соседству автомобили не пострадают от обрушения снежной лавины;

не будут повреждены отдельные детали кровельного покрытия и нижний ярус кровли;

образующиеся из-за резкого потепления водные потоки не повредят наружную штукатурку.

Устраивая снегозадержатели, надо непременно использовать приспособления для страховки. Чтобы обеспечить безопасность работ по сбрасыванию снега с кровли, по ее покрытию устанавливаются лестницы. При высоте постройки больше шести метров рациональным решением является устройство защиты по периметру крыши. Для этой цели устанавливают ограждения из арматуры.

Конструкции снегозадержателей

Сегодня применяется монтаж самых различных типов снегозадержателей, среди которых модели, отлично подходящие для кровельных покрытий любого типа, начиная от мягкой битумной черепицы и заканчивая профнастилом и фальцевыми кровлями:

Виды снегозадержателей: 1-трубчатые, 2-решетчатые, 3-пластинчатые, 4-крюки.

• трубчатые снегозадержатели;
• решетчатые широкие и узкие;
• снегозадерживающие бревна;
• уголки и снегоупоры;
• бугели.

Какой из этих типов лучше всего подходит для установки на металлической крыше из профнастила? Рассмотрим виды снегозадержателей более подробно.

Трубчатые модели. Такой вариант считается одним из самых лучших для металлических кровель, выпускается он в двух вариантах: с полой трубкой диаметром в один дюйм и со стальной трубкой с диаметром в 10-15 мм. Монтаж таких трубок хоть и прост, но отличается некоторыми особенностями.

Ставить их надо только параллельно краю крыши, но на некотором расстоянии от карнизного свеса. Расположение – в шахматном порядке или порядно. Для крепежа применяются саморезы с резиновыми прокладками.

Решетчатые снегозадержатели также отлично подходят для профнастила, они отличаются декоративным внешним видом. Сегодня различают два их типа: традиционного и так называемые «королевские». Отличаются такие решетки функциональными особенностями при удерживании масс снега. При выборе такого типа конструкции надо использовать или универсальные опоры либо подбирать специальные, используемые на крыше из профнастила.

Снегоудерживающее бревно. Сегодня такая система применяется довольно редко, она считается классической. Это упоры-крюки, на которые раньше укладывалось обычное бревно, но сейчас для этого применяются металлические трубки, имитирующие поверхность дерева. Ставить подобные системы можно на любой крыше, сами опоры можно делать из листовой стали, диаметр трубок составляет до 140 мм.

Схема снегозадержателей на профнастил.

Из преимуществ необходимо отметить простой и быстрый монтаж. Подобные снегозадержатели ставятся параллельно карнизу на расстояние от 50 до 80 см. Крепить необходимо с двух сторон каждой волны, под гребень требуется установка дополнительных брусков. Это позволит не повредить профнастил при укладке, сделает монтаж более надежным.

Уголковые снегозадержатели – это самый простой и наиболее часто применяемый вариант при установке для профнастила. Они представляет собой полосу стали в виде уголка с двумя упорами для крепежа к поверхности крыши с нанесенным цветным слоем защитного полимера, то есть можно легко подобрать снегозадержатели под общий цвет всей кровли. В комплект идут уголки с размерами 50*50 мм, уголковые снегодержатели, кровельные саморезы (51-60 штук).

Бугели применяются в качестве дополнительного оборудования для основных снегозадержателей. Это небольшие стопперы, которые ставят для крутых скатов по всей поверхности крыши, они имеют небольшую высоту, помогают удерживать только нижнюю часть снегового пласта. Для крыши из профнастила практически не применяются.

Крепление снегозадержателей на металлочерепицу и другие виды кровельного покрытия

Различают три основных вида монтажа: пробивной, подвисной и зажимной (только для фальцевой кровли). Пробивной применяется для всех видов мягкой кровли и металлических покрытий – традиционной металлочерепицы, профлиста, плоских листов. К кровле из керамической черепицы и других относительно хрупких материалов снегозадержатели крепят подвесным способом.

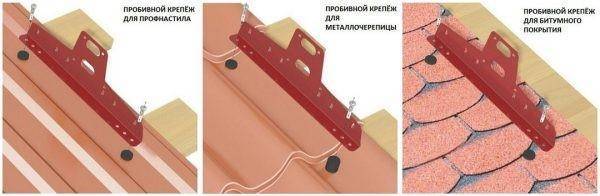

Пробивной способ монтажа

Наиболее популярные универсальные трубчатые снегозадержатели крепятся на двух и более Т-образных кронштейнах. Типичные расстояния между этими кронштейнами приведены в таблице 1.3 – 800 и 1100 мм. Иногда производители рекомендуют другие значения.

Схема монтажа кронштейнов и трубок для такой модели показана ниже.

Важно: при креплении саморезы обязательно должны пройти в брус обрешетки!

На иллюстрации видно, что для компенсации перекоса кронштейна слева подложена вставка. Обычно для нее используется плотная резина или другой слегка упругий, не подверженный атмосферной коррозии материал.

Еще один важный момент: кронштейны всегда устанавливаются во впадине волны, в наиболее близких к обрешетке местах.

Итак, последовательность установки снегозадержателя на крышу из металлочерепицы:

• рассчитать потребное количество и выбрать схему расположения;
• наметить места установки, проверить наличие под ними бруса обрешетки;
• просверлить отверстия под крепеж;
• с помощью саморезов и упругих вставок нужной высоты зафиксировать кронштейны;
• вставить в отверстия кронштейнов трубки.

При капитальном ремонте крыши перед установкой снегозадержателей лучше усилить обрешетку!

Для лучшего понимания процесса монтажа рекомендуем посмотреть видео по установке модифицированного (двойного) трубчатого варианта.

Для уголковых снегозадержателей монтаж даже проще.

На видео, в отличие от приведенного чертежа, не всегда очевиден процесс обязательно установки крепления, планки с L-образным профилем. Ее монтируют для лучшего удержания снежного барьера, а также для усиления мест крепления уголкового барьера к металлочерепице.

Аналогично пробивным способом крепятся точечные снегорезы. Инструкция приведена на примере подковообразной модели (польского снегореза). Крепление снегозадержателей в этом случае на металлочерепицу выполняется в четырех точках по двум соседним гребням волны.

Тот же принцип используется и при монтаже снегорезов из поликарбоната. Основное отличие – они «седлают» гребень волны.

Подвесной монтаж

Как уже было сказано, такой метод монтажа используют для хрупких кровельных материалов – керамической черепицы, сланца, шифера.

К сожалению, смонтировать снегозадержатели при таком покрытии можно только при первичном устройстве кровли или ее капитальном ремонте, поскольку крепить кронштейны предполагается непосредственно к обрешетке, до укладки листов покрытия.

Каждый кронштейн крепится в двух точках к брусу обрешетки, находящемуся выше уже смонтированной панели и обязательно помещается во впадине волны.

Если монтаж снегозадержателей с подвесными кронштейнами на металлочерепицу осуществляется в процессе ремонта, можно использовать кронштейны с зацепами, как показано на видео.

Интересно выглядит установка точечных снегозадержателей (бугелей) на керамическую кровлю. Под кромку выше расположенной панели ставится зацеп бугеля, далее панель опускается, прижимая пластину, и после этого снегорез фиксируется зажимом.

Зажимной монтаж на фальцевой кровле

Подробно процесс установки кронштейна для универсального или модифицированного трубного снегозадержателя показан в видеоролике.

Опорная часть кронштейна ставится так, чтобы места для зажимов располагались на брусе обрешетки, как показано на иллюстрации выше.

Интересная особенность данного типа монтажа – она сохраняет герметичность кровли, поскольку листы фальцевого покрытия не пробиваются. Однако она же накладывает ограничения – можно смонтировать только снегозадержатели с кронштейнами, трубчатые или решетчатые. Уголковые или точечные здесь не подходят.

Как правильно выбрать снегозадержатель?

А это уже в свою очередь говорит о том, что существует определенное понятие критичности этой массы. Конечно, чем она меньше, тем лучше для самой кровли. И чем менее скользкое кровельное покрытие, тем медленнее снег сходит с крыши.

Даже при правильно рассчитанном количестве рядов снегозадержателей нередко приходится увеличивать их число

Все дело в том, что снеговую нагрузку на поверхности крайне важно распределить равномерно, и избежать ее скопления у карниза

Заметим, что и до сегодняшнего времени поставщики снегозадержателей из других стран основывались на личном опыте в вопросах количества таких опор и их расположения, совершенно не беря во внимание особенности российского климата. Поэтому при особо обильных снегопадах в какой-либо местности снегозадержатели на одной и той же кровле лучше комбинировать :

Поэтому при особо обильных снегопадах в какой-либо местности снегозадержатели на одной и той же кровле лучше комбинировать :

Решетчатые снегозадержатели относят к барьерным системам снегозадержания — это значит, что они удерживают на кровле абсолютно весь снег и наледь.

Мы принимаем заказы на решетчатые снегозадержатели, любых цветов, с защитным покрытием и без него.

Наши цены на снегозадержатели — решетки — одни из лучших в Москве! Осуществляем монтаж решетчатых снегозадержателей на любой тип кровли. Проконсультируем по самостоятельной установке.

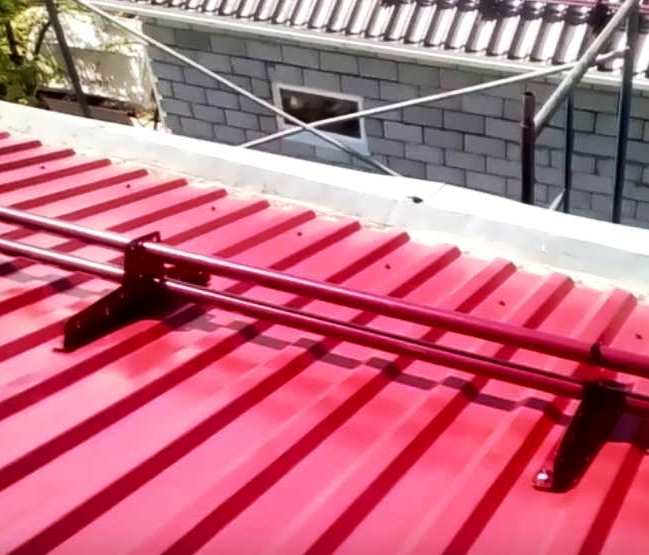

Трубчатые снегорезы

Снегозадержатели трубчатого вида состоят из нескольких прочных труб, закрепленных между специальными опорами. Так как изделия не сплошные, то они легко пропускают определенное количество снежных масс сквозь себя. При этом большой сугроб не сможет сползти с кровли в целом виде, то есть масса будет разрезана на более мелкие порции. Также такие снегозадержатели снижают кинетическую энергию сходящего снега и сводят к минимуму его разрушающие способности. Конструкция имеет следующие параметры:

• высота – до 15 см;
• диаметр труб – 1,5-3 см;
• длина труб – 1-3 м;
• количество труб – 2;
• количество кронштейнов – 2-4.

Изготавливаются изделия из оцинкованной стали, а для придания декоративного вида покрываются сверху слоем прочной и долговечной краски. При этом тон снегорезов легко подобрать под оттенок кровли из профнастила. Кронштейны снабжаются специальными шурупами, с помощью которых производится монтаж. Чтобы конструкция эффективно выполняла свои функции первая труба устанавливается на расстоянии 2-3 см от поверхности кровли, а зазор между трубами составляет 8-10 см. Это позволяет создать прочное изделие, которое легко выдерживает даже большие нагрузки. Устанавливать снегозадержатель такого типа можно на металлических кровлях, скаты которых имеют большой уклон, вплоть до 60 градусов.

Сегодня именно трубчатые снегозадержатели для профнастила считаются одним из самых надежных видов изделий данного типа. Они способны выдерживать большое давление снежных и ледяных масс, но при условии, что используется труба с овальным профилем. Другие типы труб менее эффективны и часто деформируются под нагрузками. Применяться трубчатые снегорезы могут на кровельных системах не только из профнастила, но и на покрытиях из металлочерепицы, битумной или натуральной черепицы и других видах листовых и рулонных крышах. Монтируются они сплошным рядом вдоль всего ската. В местах, которые требуется дополнительно защитить от снега, например, кровля над парковкой или пешеходной дорожкой, крыльцом и так далее, рекомендуется устанавливать снегорезы в два ряда. Расстояние между рядами составляет 2-3 м. При этом первый ряд фиксируется с отступом от карнизного свеса в 40-50 см. Наиболее известные модели выпускаются под маркой «Optima». Такие трубчатые снегозадержатели отличаются высокой надежностью, устойчивостью к коррозии и долговечностью

При покупке стоит убедиться, что изделие способно выдержать расчетную нагрузку, а при монтаже важно обеспечить требуемую герметичность

Видео по теме:

https://youtube.com/watch?v=0cOGsPnOX_o

Цены на снегозадержатели ведущих производителей

Обычно снегозадерживающие устройства производятся теми же компаниями, что и кровельный материал. От этого и формируется стоимость на элементы.

Например, уголковые снегорезы производства ArcelorMittal (Польша) обойдутся в пределах 3 долларов за одну единицу. А вот трубчатая барьерная конструкция от финской фирмы Ruukki будет стоить порядка 90 долларов.

Однако, покупая дешевые системы нужно убедиться в их качественном исполнении, иначе дешевая сборка и плохая сталь попросту не выдержат нагрузки снега. А давление на один кронштейн порой может достигать до 250-300 кг, и такая экономия приведет к плохим последствиям.
