Установка розеток в квартире своими руками – классификация устройств, пошаговая инструкция и видео

Как самостоятельно снять старую розетку со стены и монтировать новую

Как подключить выключатель от розетки и наоборот

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Замена монтажной коробки

Как уже говорилось, с течением времени монтажные коробки ослабляют крепление, что небезопасно. В такой ситуации требуется заменять основу.

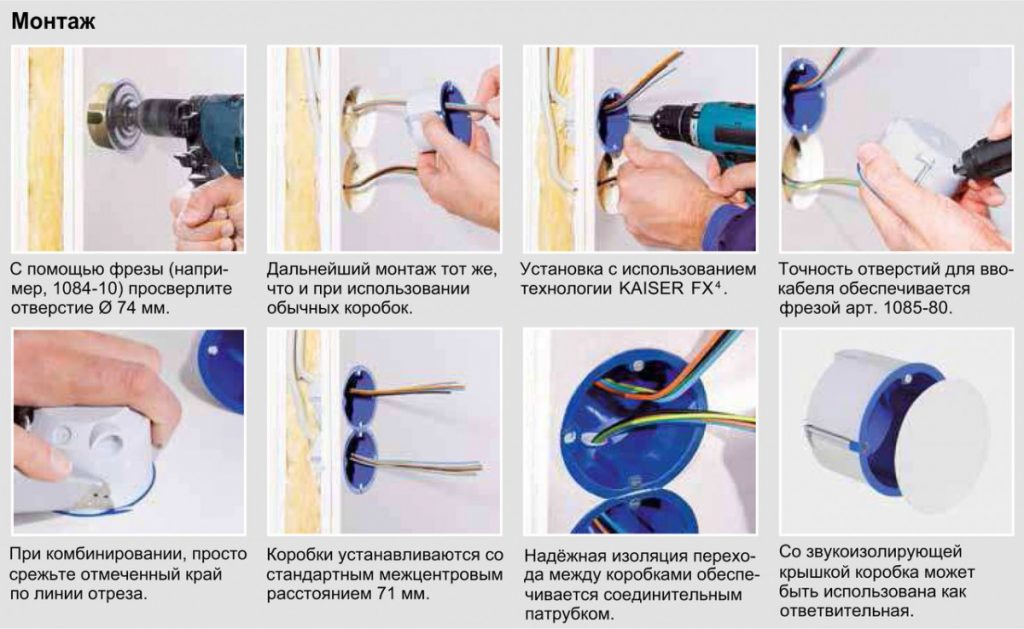

Перед установкой требуется выбить в корпусе отверстие под кабель. Проем для коробки должен быть достаточно свободным. Крепеж осуществляется с помощью алебастра, который равномерно распределяется по периметру отверстия. Монтаж подрозетника в одной плоскости со стеной следует проводить быстро, поскольку материал довольно быстро твердеет. Спустя 10 минут, удалив шпателем излишки алебастра, можно выполнить крепление розетки в монтажную коробку.

Установка розеток

Важно знать, как правильно подключить розетку. Перед установкой нужно снять изоляцию с краёв провода на 10 мм. Следует убедиться, что автомат во время проведения работ отключён

Следует убедиться, что автомат во время проведения работ отключён.

Есть два варианта, по которым может проходить правильное подключение розетки:

• Скртый монтаж электропроводки;
• Открытый монтаж электропроводки.

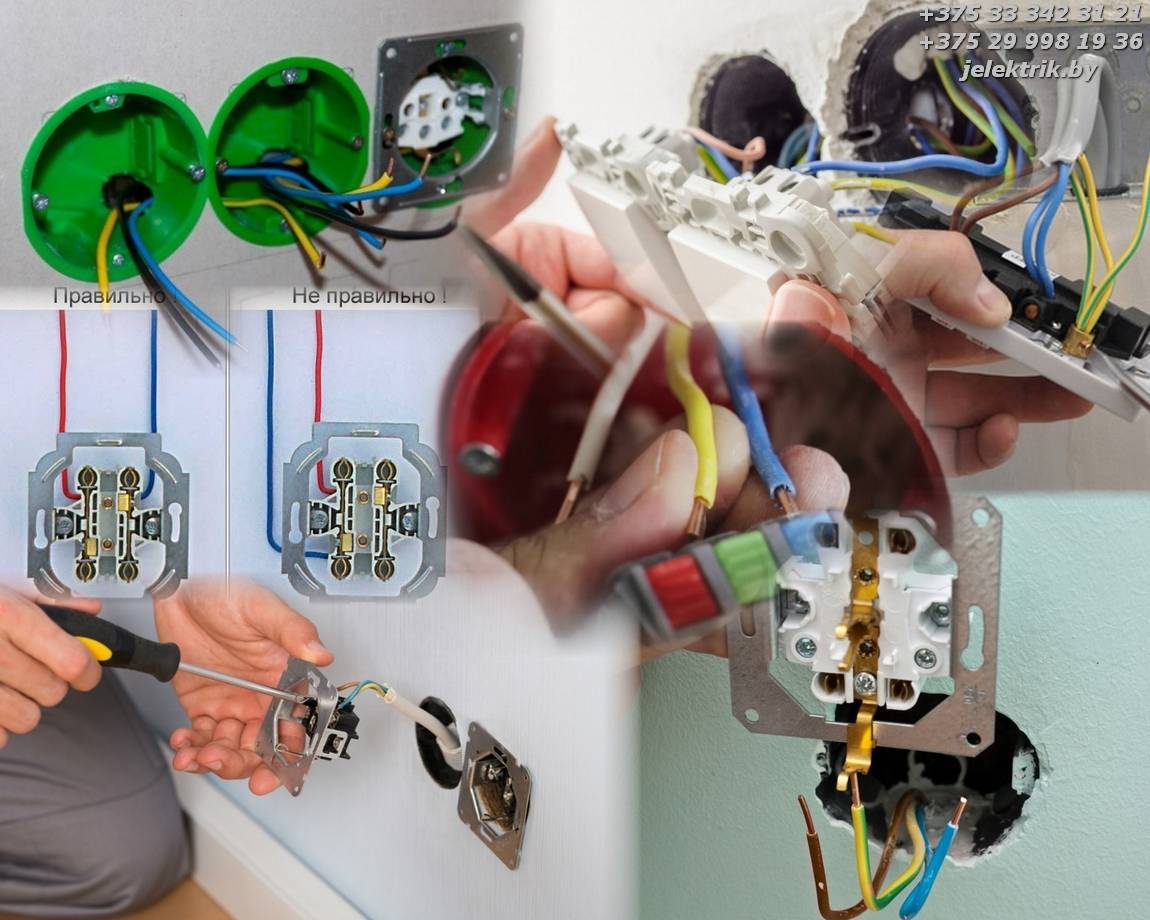

При любом способе монтажа розеток любых типов следует знать, как обозначается каждый провод:

Также важно знать, что провода обозначаться:

• Красный провод – фаза;
• Синий провод – ноль;
• Желтый (может быть зелёным или другим цветом) – заземление.

Каждый провод должен быть подключаться в своё гнездо, то есть красный к фазе, синий к нулю, а заземление к заземлению.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Полезные советы

• Дополнительная розетка на откосах позволит подключать много разных электроприборов, например, телефоны, гирлянды для украшения окна, устройства для отпугивания насекомых и т. п.
• В ванной необходимо делать их несколько, поскольку будет применяться много приборов: стиральная машина, фен, электрощетка, электробритва, эпилятор и т. п. Это позволит развести нагрузку и использовать несколько приборов одновременно.
• Пылесосы часто оснащаются длинным шнуром, однако его не всегда хватает, чтобы убраться в удалённых участках. Лучше оборудовать такие приборы на высоте 0,3-0,4 м от поверхности пола в каждой комнате.
• Рабочая зона на кухне должна иметь несколько розеток. Но расположение двух удлинителей в тройнике создаст невероятную нагрузку от нескольких кухонных приборов. Поэтому устанавливать и рассчитывать такие объекты нужно заранее (как правильно расположить одну или несколько розеток на кухне?).
• Чтобы розетки не бросались в глаза, их можно прятать под верхними шкафчиками на кухне, в нишах в ванной и других укромных местах или использовать декоративные заглушки.
• Рабочее место с компьютером и офисной техникой требует минимум двух розеток, поскольку от монитора, системного блока, колонок, других устройств уже будет 3–4 вилки.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских комнат, наоборот, необходимо устанавливать розетки высоко от пола, примерно на 170 см. Это нужно для того, чтобы дети не могли достать до розеток. Также необходимо оборудовать датчики отключения устройства при прикосновении.

С другой стороны, некоторые правила обустройства розеток и заделки проводов необходимо соблюдать. Они в несколько раз уменьшают вероятность возникновения аварийной ситуации, а также облегчают поиск неисправностей. Во-первых, нужно помнить, что электрики, устанавливая розетки, плюс всегда отводят со стороны окна. Если положение относительно окна неоднозначное, то фаза должна быть с левой стороны.

Во-вторых, крепить максимально короткие провода непосредственно в клеммы нельзя. Связано это с необходимостью время от времени отрезать часть провода, зачищать конец оставшегося и снова крепить в клеммы, так как он со временем перегорает, деформируется. При подключении кабель пропускается под контактной группой.

Если проводить провода под колодкой, следует учитывать и то, что плюс и защиту нужно обводить с одной стороны, а минус с другой. В каждую клемму при этом можно фиксировать два провода. Следует помнить о том, что напрямую стационарные светильники или другие потребители такого типа напрямую включать в розетки нельзя. Это противоречит общим правилам безопасности.

Монтаж выключателей происходит практически так же, как и установка электрических розеток. Используются те же способы установки, монтируются в коробку, и есть подрозетник. Если выключатель однополюсный, то нужно монтировать провод только в фазный разрыв. На минусе это делать категорически нельзя. Найти плюс на выключателе несложно. Он также находится по всем правилам с левой стороны.

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

• розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
• штепсельные розетки устанавливают в 50–100 см от пола;
• «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Крепление внутренних розеток

В зависимости от вида коробки внутренние розетки в неё крепятся двумя способами:

при помощи крепежных лапок;

Принцип их действия прост. Крепежные лапки имеют изогнутую конфигурацию и напоминают «рычаг Архимеда». При вворачивании болтов, проходящих через лапки, одна сторона лапки прижимается к корпусу, а вторая, проходя через упор, отодвигается в бок. По очереди подкручивая болты с одной и с другой стороны корпуса, лапки упираются к коробку и заклинивают корпус в необходимом положении.

Такой способ крепления в настоящее время уже практически не применяется. Используется он только в тех случаях, если розетка устанавливается в металлическую коробку, в основном в постройках «советских» времен.

Более удобным, легким и практичным является следующий способ крепления .

крепление корпуса при помощи двух шурупов;

В зависимости от потребности ориентируем корпус в вертикальном или горизонтальном направлении. Направляем шурупы в специальные отверстия в коробке и закручиваем.

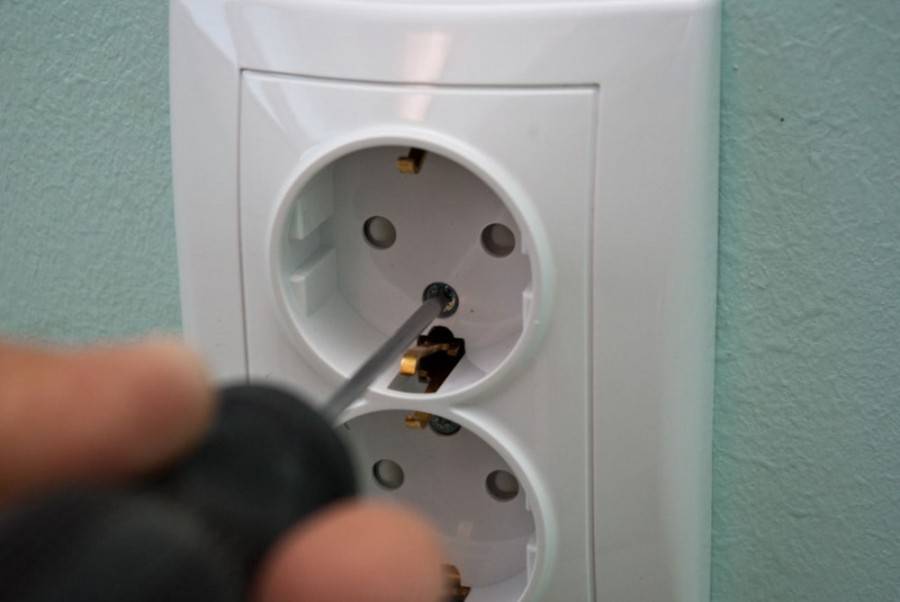

Розетка подключена к сети, закреплена в коробке и последним этапом осталось поставить на место верхнюю крышку, подать напряжение и попробовать работоспособность, подключив потребитель.

Теперь и Вы знаете, как производиться установка розетки. Жду ваших комментариев и обязательно всем отвечу.

До скорых встреч, и всем легких ремонтов.

В заключении маленькое видео установка розетки в стене, облицованной гипсокартоном.

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.

Как установить розетку?

Что касается розетки, то она необходима, чтобы работал любой электроприбор. Любая розетка рано или поздно выходит из строя, как и всякое оборудование, поэтому их нужно менять.

Установка розетки в целом проще, чем выключателя, если, конечно, вы устанавливаете обычную розетку. В первую очередь, снимите верхнюю крышку с устанавливаемой розетки, перед этим, конечно, нужно полностью отключить домашнюю электросеть.

Саму розетку нужно крепить при помощи двух саморезов, прикрутите провод и крышку на розетку и включите питание, теперь для проверки к ней можно подключить любой электроприбор. Если он работает исправно, значит, вы все сделали правильно.

• Специальные розетки для ванной и кухни намного сложнее в установке, на них всегда приходиться большая нагрузка, к ним проводится подключение электроплиты накопительные водонагреватели, калориферы.
• У таких розеток есть дополнительная клемма, чтобы можно было подключить заземление, это еще один ноль. Устанавливая такую розетку нужно быть очень внимательным к определению провода фазы, это делается активным пробником, аналогично работе с выключателем.
• Если вы решили установить такую розетку, то нужно начать со снятия корпуса, далее розетка закрепляется в подрезетник, после чего, нужно прикрутить провод фазы и ноль к крайним клеммам, к средней прикручивается провод заземления.

Теперь, можно собрать розетку и включить тот прибор, для которого она устанавливалась, через несколько минут отключите вилку прибора и потрогайте ее.

Вилка и розетка должны быть холодными, это говорит о правильности подключения, если же они нагреваются, вы допустили какую – то ошибку, значит, установку нужно повторить. Более подробно об установке розеток и выключателей можно узнать, посетив строительный форум на нашем сайте, там всегда можно найти много полезного.

Как видите, сделать это труднее, чем кажется, но если вы имеете определенные навыки, умеете обращаться с инструментами, то довольно легко сделаете все сами. Если же таких навыков нет, лучше вызвать профессионального специалиста.

План электропроводки

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

Штробление бетонной стены перфоратором

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом – на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки – “коронки”. Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки – она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Высверливание отверстия под розетку в бетонной стене

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы. Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора

Установить розетку можно будет только после полного застывания раствора

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

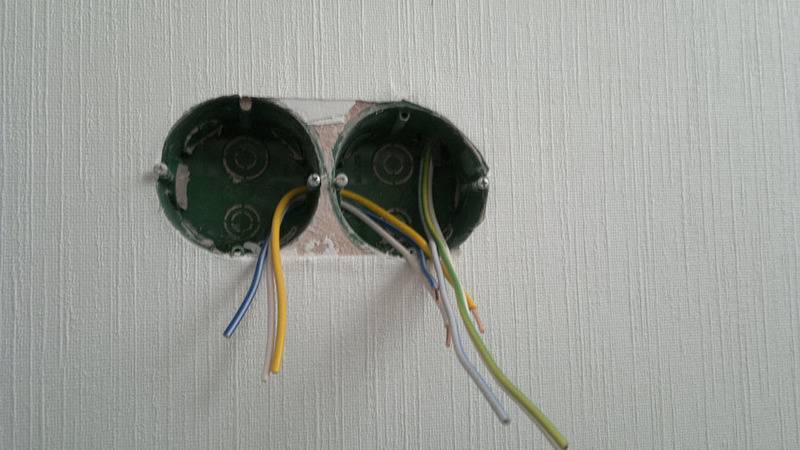

Подготовленные подрозетники и выведенные провода

С чего начать установку двери?

Первое, что нужно сделать при установке двери – подготовить все необходимые инструменты и материалы.

По бокам и вверху ставятся клины из дерева, и осуществляется регулировка двери в проеме, согласно уровню. Когда дверь установлена полностью, сквозь арцабы сверлят отверстия в двух местах (снизу и сверху).

После высверливания отверстия вставляются анкерные дюбеля, и ввинчиваются болты. Осталось запенить монтажной пенкой расстояния между стенами и коробкой по всему периметру. После ее высыхания, обрезать остатки сухой пенки, которая выступила за пределы дверного проема.

После полной установки двери, крепятся наличники с одной и с другой стороны двери. Дверь установлена полностью.

Несколько розеток в одном подрозетнике

Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.

Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.

Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.

Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.

Достоинства подобного варианта розеток:

• Они занимают меньше места, есть вариант их объединения;
• Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
• Удобство в использовании, повышается функциональность в доме;
• Не нужно прокладок для дополнительных проводов.

Минусом станут следующие факты:

• Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
• Необходимость в дополнительных инструментах во время монтажа;
• Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.

Этап подготовки

Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:

1. Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
2. При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.

Во время укладки электрической проводки нужно помнить про некоторые правила:

• Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
• Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
• Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.

Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.

Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне. Линейка любого размера. Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте. Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку

Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать. Молоток с зубилом

Данный инструмент необходим для придания штробе правильной формы. Подрозетник

Данный предмет является каркасом, который придает креплению большей жесткости. Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник. Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).

После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.

Важные нюансы

При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Только при их соблюдении обеспечивается безопасность и качественная установка. Перед тем как приступать к работе, необходимо выключить электричество во всём здании или квартире. То есть после выключения света делаются все операции, такие как выбивание штроб, высверливание лунок и отверстий, прокладка кабеля и подключение его к розетке. Только потом подаётся электричество для проверки работоспособности системы.

Каждый провод перед подключением проверяется фазоуказателем. Выполняя монтажные работы, нужно помнить, что напряжение может появиться в любой момент, поэтому преждевременная проверка провода на наличие напряжения очень важна

Также важно не трогать оголённые провода при установке

В случаях, когда внезапно ударило током, следует помнить, безопасность в первую очередь зависит от скорости и реакции рабочего. При этом человек может получить такие ушибы:

• за 0,2 секунды (средняя скорость реакции) — вызывает неприятные ощущения;
• за 1 секунду — дрожь, болезненные ощущения и озноб, которые без своевременной медицинской помощи могут усилиться, потребуется госпитализация;
• за 10 секунд — фибрилляция сердечной мышцы, обморок (без госпитализации заканчивается в основном летальным исходом).

Монтаж в высокопрочном бетоне с арматурой

У владельцев помещений часто возникает вопрос — как установить подрозетники в бетонную стену, армированную стальными прутьями. Затем производится разметка поверхности, по контуру подрозетника сверлятся отверстия буром, дополнительный канала отмечает центр установки коробки. Затем в перфоратор устанавливается алмазная коронка, которой высверливается отверстие канала.

Если на пути инструмента попадается стальная арматура, то возможно перерезать элемент коронкой. Для этого перфоратор переводится в режим безударной работы, алмазные рабочие кромки срежут арматуру, выполненную из мягкой стали.

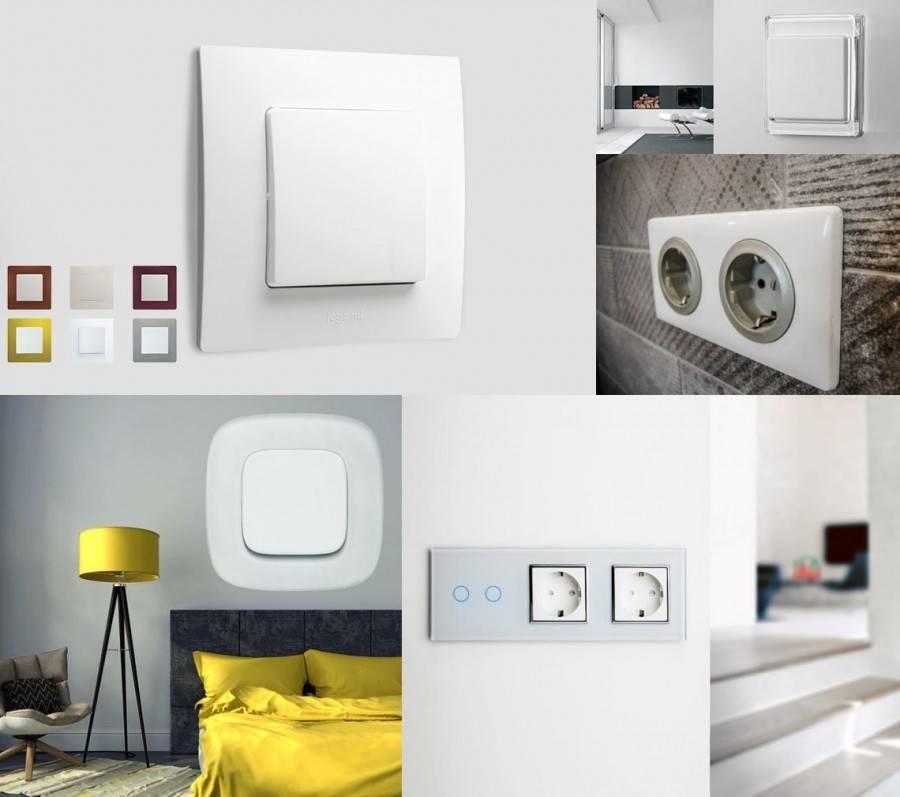

Совмещенные модели – плюсы, минусы, виды

В качестве альтернативы можно сразу сделать розетку с выключателем света в одном корпусе. Преимущества такого подхода проявляются в следующем:

1. Упрощенная схема монтажа.
2. Экономия расходных материалов.
3. Минимальный комплекс мероприятий по дальнейшей отделке задействованных поверхностей.
4. Удобство эксплуатации.
5. Оптимизация использования свободного места в стесненных условиях.

Однако установка таких блоков не лишена и минусов:

• Более высокая стоимость блоков по сравнению с классическими вариантами.
• При поломке выходит из строя сразу группа приборов и система освещения.

Примеры подключения выключателей без распредкоробок показаны в этом видео:

• Повышенная нагрузка на электропроводку, ввиду задействования большего количества оборудования в одной точке.
• Ограниченность в выборе места установки. Так как достаточно громоздкий блок портит вид интерьера.

Классифицируются совмещенные блоки по числу клавиш на следующие виды:

• Одноклавишные. Устанавливаются в небольших по площади помещениях. Например, в гараже или мастерской, где нужно включить какой-нибудь электроприбор.
• Двухклавишные. Подходят для прихожей и коридоров.
• Трехклавишные. Идеальный вариант для мест, расположенных на пересечении нескольких помещений, когда, например, возникает потребность одновременно включить/выключить свет в коридоре, на лестнице и кухне.

Видео о том, как подключить розетку и выключатель:

Коротко о главном

Домашняя электросеть состоит из вводного электроящика, расположенных в нем счетчика и групп автоматов, и отходящих по дому проводов. Как переключатель для системы освещения, так и розетка подключаются с соблюдением специальных принципов.

Подключение переключателя от розеточного гнезда или наоборот можно выполнить следующими способами:

1. Розетку на выключатель.
2. Выключатель на розетку.
3. Выключатель от розетки без распределительного модуля.
4. Выключатель + розетка от одного проводника.
5. От выключателя розетку.

Правила техники безопасности

Установка розетки, как и любой вид электромонтажных работ, требует неукоснительного соблюдения правил техники безопасности:

Перед началом работ необходимо отключить электроэнергию путем отключения автомата/выкручивания пробки в электрощите и убедиться в отсутствии напряжения с помощью индикатора. Принять меры, исключающие подачу электроэнергии: предупредить домочадцев, на лестничной площадке установить предупреждающую табличку

Проверить исправность применяемых инструментов, особое внимание обратить на целостность изоляции

Ознакомившись с основными этапами и тонкостями монтажа розетки, можно своими руками выполнить эту, казавшуюся ранее невероятно сложной, работу. Ведь все когда-то происходит в первый раз, и опытнейшие электрики когда-то также делали свои первые шаги в освоении этих навыков.
