Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки
Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).
Кран маевского и способ его установки
Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.
Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.
Где ставить заглушку и кран маевского при разных способах подключения
Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.
Краны на радиатор отопления
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

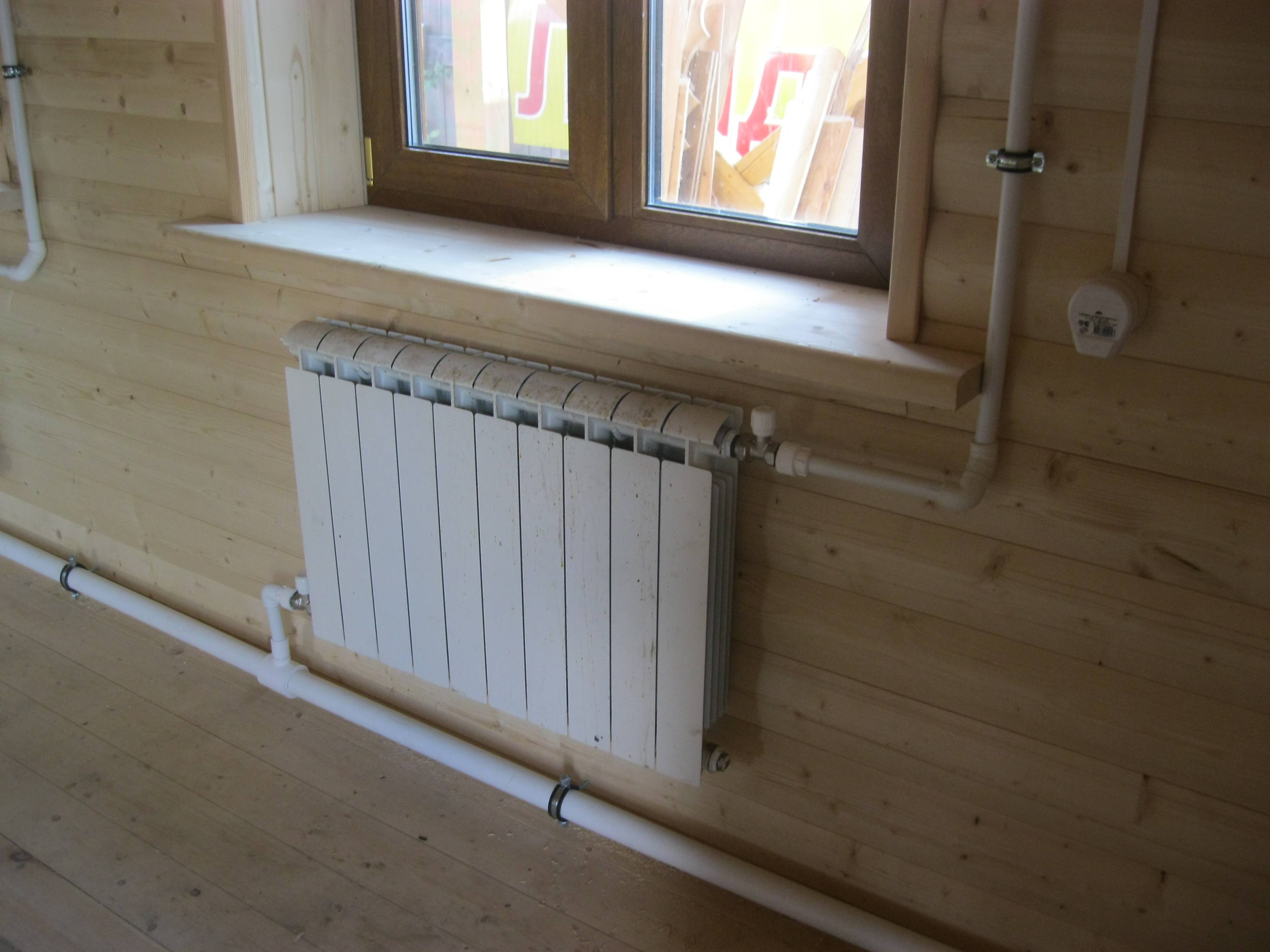

Место крепления радиатора
Принято, что отопительные системы размещаются под окном. Нужно это для отсечения холодного воздуха от окна теплым, поднимающимся вверх. Избежать запотевания окон можно за счет габаритов отопительного прибора, где показатель ширины не должен превышать 70-75 процентов от ширины окна. При монтаже необходимо учитывать следующие параметры:
- Расстояние от стены до стенки должно составлять от 2 до 5 сантиметров;
- По центру оконного проема, где максимально допустимое отклонение не должно превышать 2 см;
- Промежуток до подоконника 10-12 сантиметров;
- Между полом и радиатором – 8-12 сантиметров.
Соблюдение перечисленных рекомендаций гарантирует оптимальный обогрев помещения и хорошую циркуляцию теплого воздуха.
Особенности подключения радиатора в однотрубной отопительной системе
Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.
Схема однотрубной системы отопления
Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается. Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.
Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации
Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности

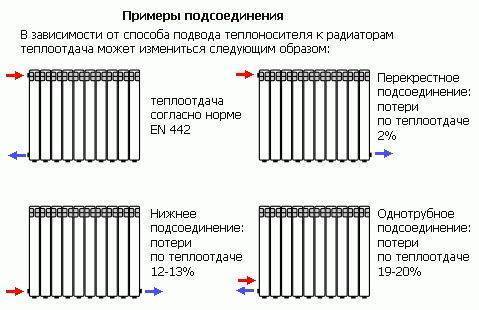

Способы подсоединения радиаторов отопления
Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и все нюансы относительно рекомендаций способа подсоединения:
- нижний;
- боковой;
- диагональный.
При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.
Терморегулирующий вентиль дает возможность экономить тепло
Разметка радиаторов с кронштейнами
Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.
Разметка установки кронштейнов батарей
Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:
- Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
- Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
- В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.
Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.
Где будем размещать?
Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.
Выбор оптимального места для радиатора
Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.
При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.
Первый этап установки
Учитывая то, что радиаторы сегодня представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.
Чугунные
Фото 1 Схема чугунной батареи
Основное преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.
Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.
Алюминиевые
Фото 2 Алюминиевые радиаторы
Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.
Биметаллические
Фото 3 Биметаллические батареи
Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:
- устойчивость к резким перепадам давления в системе.
- высокая теплоотдача.
- стойкость к механическим повреждениям.
Стальные
Фото 4 Стальной радиатор
Это новые батареи для отопления, которые пока используются достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.
Какие установить батареи отопления в частном доме можно решить, исходя из площади строения и его особенностей.
Видео и полезные советы
Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.
Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.
Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.
Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками
Инструмент для монтажа
Чтобы сделать все своими руками, следует запастись такими инструментами:
- строительный уровень;
- дрель;
- шуруповерт и рулетка;
- ключ для закручивания патрубков и карандаш;
- ключ для установки секций;
- байпас – при монтаже радиаторов в однотрубное отопление;
- запорные вентили.
Инструкция по установке
Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:
- убираете из прибора все заглушки.
- если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
- подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.
В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.
В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:
- от стены – 5 сантиметров и более.
- от пола – не менее 10 сантиметров.
- от низа подоконника до верхней части батареи – 5-10 см.
Разметка для монтажа на стене
После этого необходимо разметить места отверстий для крепления двух планок, на которые вешается радиатор. Речь идёт про отечественные радиаторы «Прадо» сделанные и Ижевске, но я так понял что они сильно схожи с импортными аналогами. Я проводил горизонтальную линию, положив один конец уровня на верхнюю трубку, потом отмерял то расстояние где находятся центры проушин у батарей, прибавлял около 3 см на краны. Отступил 6 см вниз по вертикали, приложил планки и наметил центры для сверления. Согласен, сумбурно написано, но так и было. Тут главное не разметить так, чтобы просверлить свежеуложенную трубу под штукатуркой. Про это всегда нужно помнить. Ещё про электропроводку не забывайте)))
В общем получается вот так.

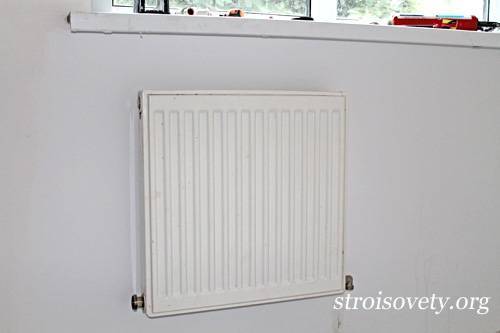

Стальные радиаторы
Эти изделия относятся к батареям нового поколения и бывают двух видов: панельные трубчатые.
Стальные радиаторы отличаются высокой теплоотдачей, повышенным уровнем энергосбережения, высоким коэффициентом полезного действия. Конструкция представляет собой две стальные пластины, соединенные между собой сваркой. Данные изделия производятся с двумя типами подключения: боковым и нижним. Выбор зависит от первоначального расположения отопительного контура. Их высокую популярность на рынке обуславливает легкий вес, простота монтажа и привлекательный внешний вид. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию.
Трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Для трубчатых стальных батарей характерна отличная теплоотдача, высокий уровень эксплуатационных технических характеристик и невысокая цена.

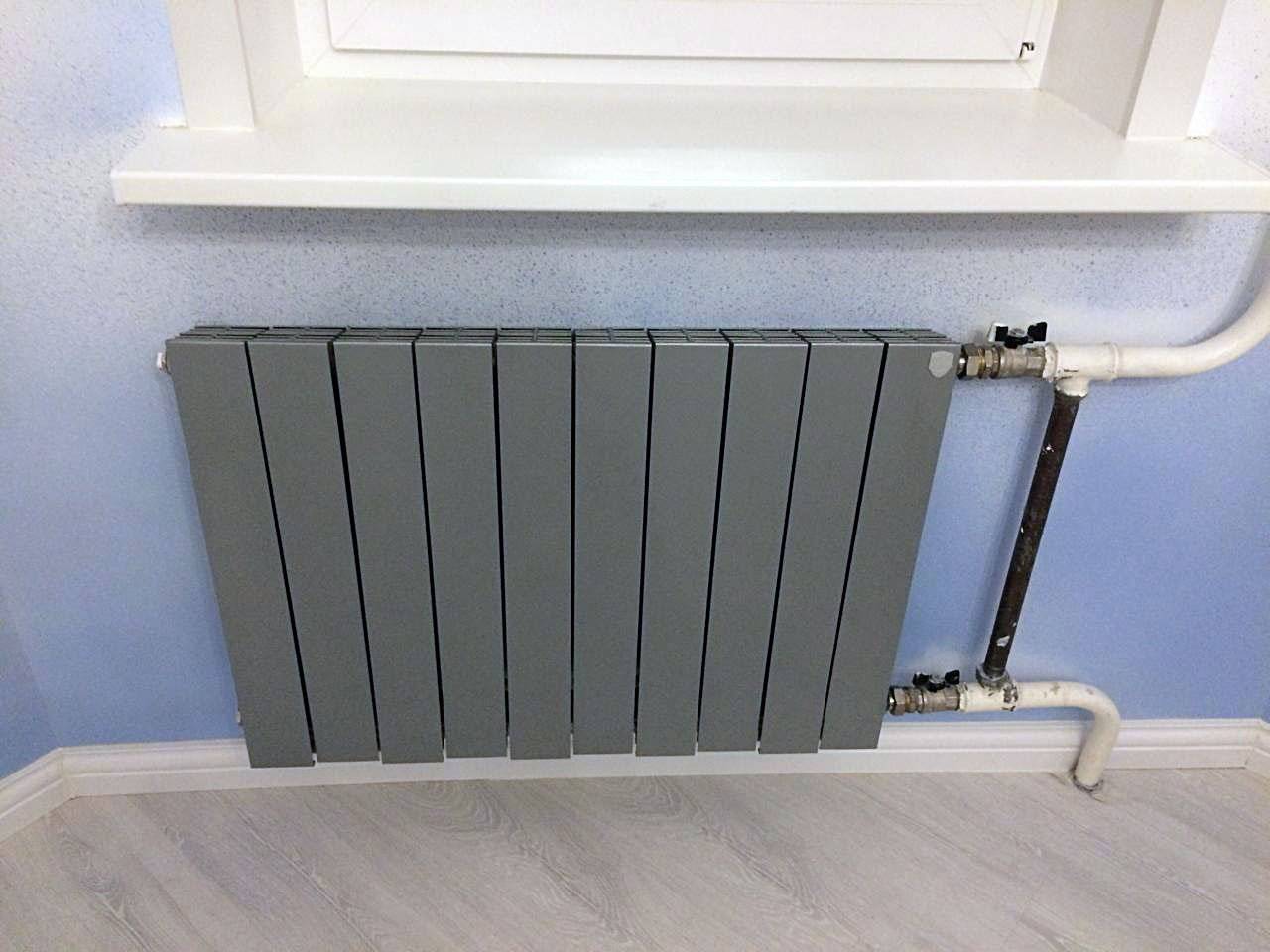

Как установить радиатор отопления: подключение к отопительной системе
Установка батарей отопления в квартире, а вернее их подключение к трубопроводам, осуществляется в зависимости от используемого материала. Чтобы было понятно, уточню – каждая из современных систем трубопроводов имеет свои принципы и тонкости монтажа, поэтому их необходимо учитывать в процессе работы.
Комплектация батареи отопления фото
Для начала батарею или радиатор необходимо оснастить разъемными соединениями, заглушкой и краном Маевского для сброса воздуха. Как правило, американками или кранами с разъемным соединением оснащаются нижние подводки радиаторов отопления, а в верхние монтируется заглушка и кран Маевского.
Батарея с краном Маевского фото
Для надежности и герметичности соединение этих элементов системы отопления с радиатором осуществляется с помощью пакли. Эту работу удобнее выполнять на батарее, снятой со стены. Оснащенный необходимым оборудованием радиатор после своей комплектации снова вешается на стену.
Движемся дальше и переходим к непосредственному подсоединению трубопроводов – здесь без знания материала и принципов сборки трубопроводов не обойтись. В данном мастер-классе подключение и монтаж батарей отопления мы осуществляем с помощью полипропиленовой трубы, которая соединяется с помощью паяльника.

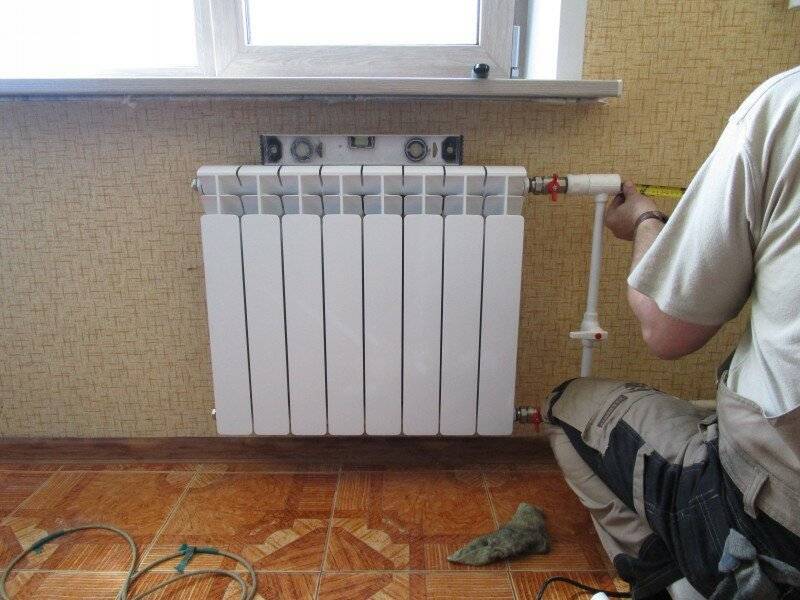

Монтаж батарей отопления своими руками фото
Включаем паяльник в сеть, дожидаемся его полного нагрева и приступаем к работе. Для начала собираем подводку – к отрезку трубы припаиваем резьбовой переходник и вкручиваем в него ответную часть американки или разъемного крана. Когда подводка готова, подгоняем ее размер до нужного и впаиваем в тройник, расположенный на магистральном трубопроводе.
Когда последний стык хорошенько остынет, подводку можно присоединять к радиатору отопления – все, что для этого нужно, так это только соединить разъемное соединение и затянуть его с помощью ключа. Вторая подводка к радиатору собирается аналогичным образом.
Как правильно установить батарею отопления
Вот теперь можно с полной уверенностью сказать, что монтаж батарей отопления своими руками выполнен, далее систему отопления наполняют водой и переходят к ее первому запуску.
Ну и напоследок один дельный совет – установка батарей отопления должна осуществляться с соблюдением горизонтального уровня. Если его не выдержать, то в одном из верхних углов в процессе работы системы будет скапливаться воздух. Как результат, батарея (или радиатор) будет прогреваться не полностью, и ее работа окажется менее эффективной.
Автор статьи Михаил Корнеев
Особенности подключения и монтажа радиаторов
Особенности подключения и монтажа батарей
При установке радиаторов своими руками невозможно избежать определенных трудностей. Но свести их к минимуму можно, следуя инструкции и руководству, предоставленными нашими специалистами.
Алюминиевые радиаторы
Установка батарей отопления из алюминия требует собрать секции воедино, ввернув заглушку с прокладками и радиаторными пробками, после чего смонтировать кран Маевского и терморегулирующую арматуру. Устанавливается алюминиевый радиатор на специальные кронштейны, предварительно закрепленные на стене.
Чугунные радиаторы
Принципиально установка батарей из чугуна мало чем отличается от алюминиевых батарей, но необходимо учитывать вес радиатора и прочность стены. Особенно это касается многосекционных чугунных радиаторов, их вес может превышать 100 кг.
В деревянных или ветхих домах с непрочными стенами устанавливать чугунные целесообразнее не на кронштейны, а на специальные монтажные ножки, они могут продаваться отдельно или вместе с батареей. Также желательно использование дополнительных подпорок.
Для увеличения теплоотдачи батареи устанавливаются под наклоном около 5 градусов. Рекомендуется делать уклон таким образом, чтобы происходило скопление воздуха у клапана, то есть данный угол нужно ставить немного выше. Перед установкой необходимо развинтить чугунные радиаторы для того, чтобы проверить плотность подключения ниппелей между соединительными трубами секций.
Особенности монтажа биметаллических батарей
Особенности монтажа биметаллических батарей
Биметаллический радиатор, несмотря на достаточно высокую цену, пользуется большим спросом. Такая популярность батарей этого типа объясняется их высокой прочностью и невосприимчивостью к химическому составу теплоносителя. Но и они имеют некоторые нюансы при монтаже. Установку рекомендуется выполнять в защитной заводской пленке, которая предотвратит механические повреждения.
Крепление на стену происходит при помощи кронштейнов. Благодаря своей легкости, радиатор может быть закреплен как на капитальной бетонной стене, так и на гипсокартонной конструкции. В первом случае кронштейны монтируются к стене при помощи дюбелей и цементного раствора, а во втором – посредством двухсторонней крепежной арматуры.
При монтаже алюминиевых и биметаллических радиаторов необходимо обязательно предусмотреть установку клапана (Маевского) для сброса воздуха. Он должен быть расположен в верхней части биметаллической батареи. Может быть или механическим, или автоматическим. Каждая модель содержит его в комплектации, или его монтаж предусмотрен в конструкции.
При установке лучше использовать автоматический клапан, так как он позволяет удалять скопившийся в батарее воздух без участия человека, продлевая тем самым срок службы устройства.
Установка батарей отопления: что, как и зачем
Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.
В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.
Что необходимо для производства работ
Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:
- Собрать набор инструментов;
- Сделать замеры и расчеты;
- Изучить возможности и правила подключения;
- Иметь желание и время.
Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.
Варианты разводки отопительных приборов
Схема установки батарей отопления может быть следующей:
- Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
- Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;
Правильное подключение
Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.
Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:
- Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
- Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
- Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.
Подсчет секций радиатора
Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.
Устройство алюминиевого радиатора
Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.
Инструмент для работы
Установка батареи отопления своими руками возможна при наличии необходимого инструмента.
Набор инструментов состоит из:
Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию
Установка батареи
Установить батарею отопления можно придерживаясь следующих шагов:
- Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
- Выполняется разметка под крепления новых радиаторов;
- Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
- Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.
Заключение
Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

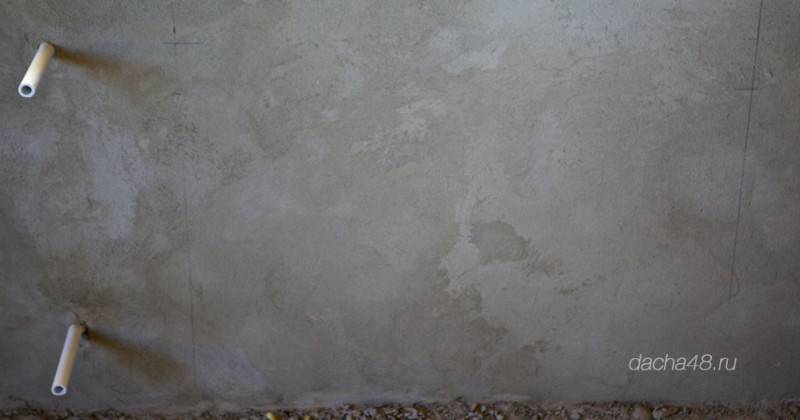

Прокладка отопительных труб
Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:
- Открытый
- Скрытый
С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:
- Затрудняется дальнейшее техническое обслуживание системы
- Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
- Определенный процент тепла уйдет на подогрев декоративной конструкции
Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:
- Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
- Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
- Простое дальнейшее обслуживание коммуникаций
- Небольшие временные затраты на прокладку труб
Прокладка труб скрытым методом
Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:
- Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
- Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
- На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы
Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.
К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка.
Прокладка труб открытым методом
Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.
Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.
Прокладка открытым методом может быть организована одним из следующих способов:
- Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
- Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
- Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше
Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.
Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение
Так же советуем вам узнать подробнее про индивидуальное отопление в квартире
Монтаж новых батарей
Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП):
- Примерное расстояние между полом и нижним краем – 15 см
- Примерное расстояние между подоконником и верхним краем – 15 см
- Зазор между радиатором и стеной – минимум 2 см
Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.
Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.
Дополнительное видео
Подводим итоги
Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.
Особенности установки
Радиаторы отопления чаще всего устанавливают под окнами, реже — на стенах около входных дверей или в прихожих. Обычно их вешают на специальные кронштейны или монтируют на подготовленные стойки. А вот трубы можно подводить с разных сторон, что зависит от схемы подсоединения. Это может быть боковое соединение или нижнее. В последнем случае трубу подачи теплоносителя и обратку подводят к специально выведенным патрубкам внизу радиатора.
Если вы все-таки хотите нарастить радиатор, то специалисты рекомендуют применять разностороннюю обвязку. При этом придется учесть один технический момент — шероховатость труб. Если она окажется достаточно высокой, то наращиванием секций лучше не увлекаться. Конечно, в этом случае диаметр труб будет играть не последнюю роль. Чем он меньше, тем хуже пропускная способность трубы, а значит, горячей воды на весь радиатор может не хватить.
