Клапан приточный для вентиляции пластиковых окон – особенности, разновидности, установка

Критерии выбора поклонников

Изучая характеристики различных модификаций клапанов приточной вентиляции и выясняя, какой вариант выбрать, стоит рассмотреть основные критерии, влияющие на комфортность эксплуатации устройства:

1. Пропускная способность – позволит оценить, какой воздухообмен будет обеспечивать приточный клапан, достаточен ли он для данного помещения, количества проживающих в нем домохозяйств.
2. Температура эксплуатации: Клапаны с толстым металлическим воздуховодом замерзают. Выбирая изделие с пластиковой тубой, вероятность замерзания значительно снижается.
3. Тип регулирования: автоматический контроль работы приточного клапана гарантирует удобство эксплуатации устройства. Возможность механической регулировки позволит изменять интенсивность набегающего воздушного потока при резком падении температуры.

Иногда домашние мастера изготавливают собственные силовые клапаны. Это экономит деньги, но не обеспечивает достаточный уровень комфорта при эксплуатации.

Способы регулирования

Цены и популярные модели

Вентиляционные устройства с минимальным набором функций стоят сравнительно недорого. Самую простую модель можно приобрести за пятьсот – восемьсот рублей. Но наиболее эффективными считаются модели в ценовой категории две – четыре тысячи рублей.

Таблица 1. Средняя стоимость приточных клапанов в стену

Изображение/Модель	Средняя цена, руб	Объем поступающего воздуха, куб.метр в час	Диаметр, мм	Дополнительные характеристики
КИВ 125	1600	36-60	133	Противомоскитная решетка
Аэрэко	4200	5-40	100-125	Шумоподавление
КПВ-125	2450	54	125	Теплошумоизоляция
СВК В-75	2500	1,5-31	142	Теплошумоизоляция

приточный клапан КИВ 125

Клапан приточный EHA2, 5-35 м3/ч, белый, EAR201

Cтеновой воздушный клапан КПВ-125 — 500мм

приточный клапан СВК В-75

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Особенности конструкций

В магазинах встречаются десятки различных моделей, но все они объединены одной конструкцией:

• Воздухозаборник. Продукт располагается с внешней стороны на пластиковой раме. Предназначен для приема и передачи воздушного потока с улицы. Монтаж занимает минимум сил и проводится за несколько минут.
• Чтобы осадки и пыль не просачивались внутрь помещения, сверху устанавливается специальный козырек.
• Для поступления воздушного потока в помещение, используется телескопический канал. По внешнему виду этот элемент напоминает специальную трубку. Она монтируется в корпус окна при помощи фрезерования и устанавливается благодаря монтажной гильзе.
• Поступающий воздух проходит через специальное отверстие и поступает во внутренний узел, который запускает его внутрь комнаты. Этот элемент состоит из форсунки, фильтра и регулятора. Установка осуществляется внутри помещения.

Вентиляция пластиковых окон своими руками

Преимуществ у пластиковых окнах больше, чем достаточно. Они красивые, надежные, обладают хорошей шумо и теплоизоляцией. Но при всех плюсах, существует проблема с вентиляцией воздуха в помещении. Поскольку окна ПВХ не пропускают воздух, то комнату постоянно приходится проветривать. Так как без циркуляции воздуха на окнах скапливается конденсат, появляется сырость и влага.Что чревато появлением плесени, как на нижеследующем фото.

Также частое проветривание, особенно в зимний период, вызывает некоторое неудобство. При открытых окнах, со свежим воздухом попадает пыль, исчезает шумоизоляция и становится прохладно. Самый простой выход из ситуации — вентиляция пластиковых окон своими руками. Для этого необходимо приобрести и установить специальное вентиляционное устройство. Оно поможет обеспечить постоянную вентиляцию помещения.

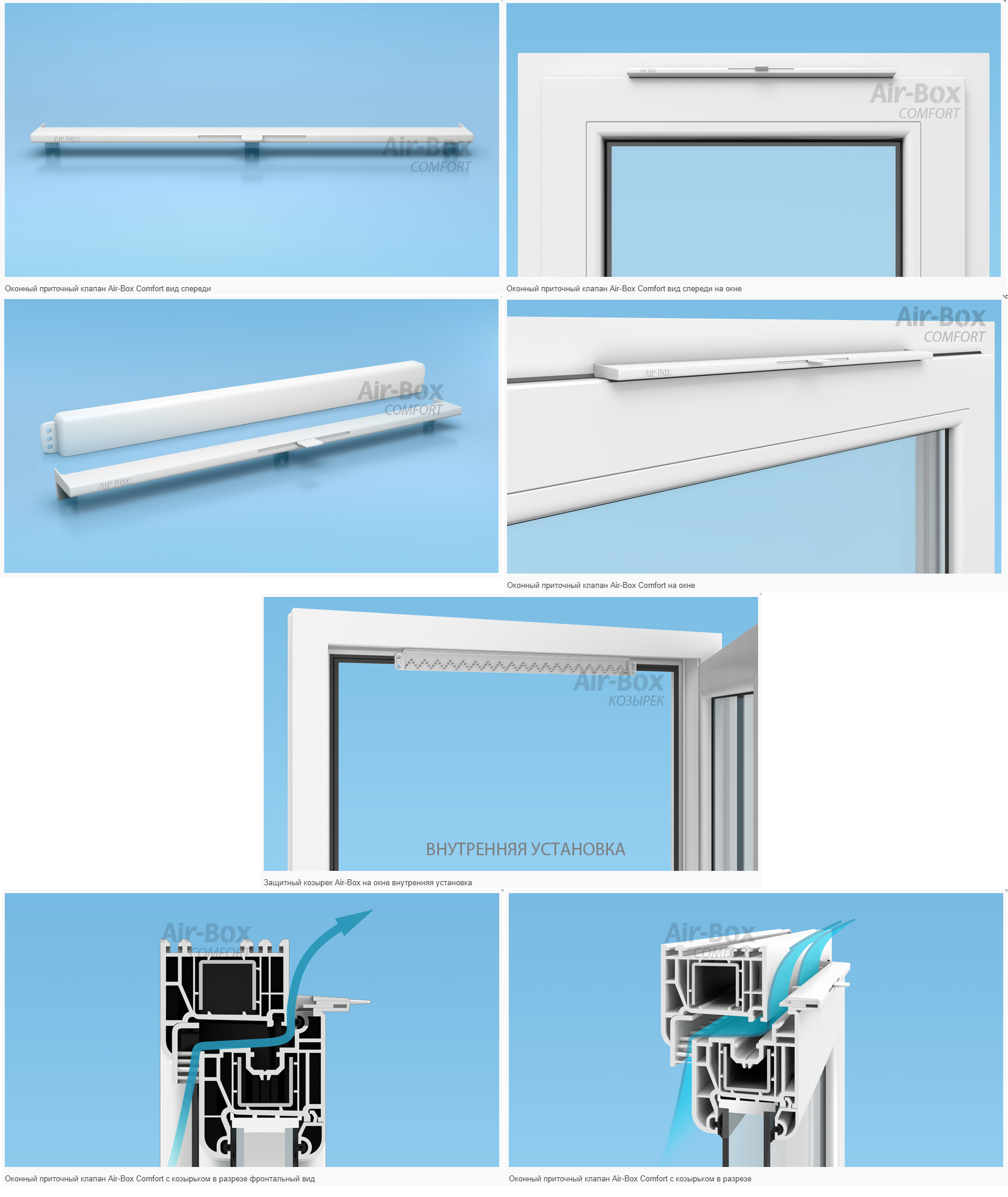

Приточный клапан «Air-Box Comfort».

Существуют специальные клапаны приточной вентиляции. Разработаны они были специально для пластиковых окон. Их еще называют проветривателями. Разновидность таких клапанов довольно обширная. Они бывают врезные автоматические, полуавтоматические или же на ручном управлении.

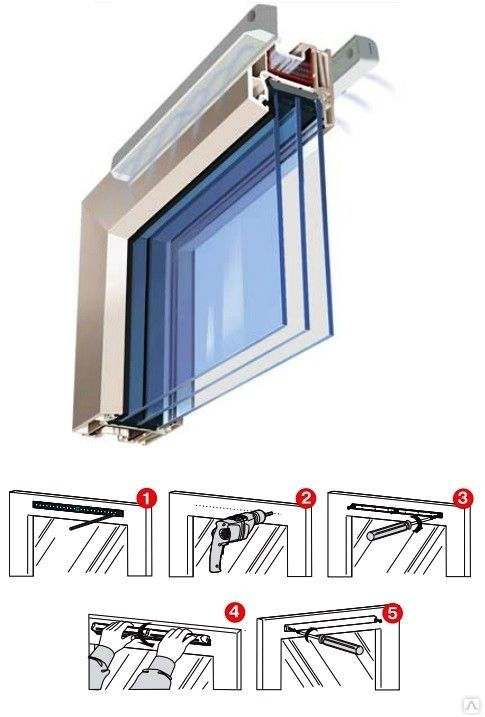

Установить такой клапан не составит труда любому человеку. Для этого понадобится отвертка и канцелярский нож.

Закрепляем клапан саморезами.

Откройте окно и приложите клапан к тому месту, где предполагаете устанавливать. Канцелярским ножом сделайте надрезы на резинке уплотнителя по внешним краям клапана. Удалите вырезанную часть уплотнителя.

Вынимаем уплотнитель из паза.

Затем установите дюбеля в места, где саморезами будет фиксироваться вентиляционный клапан. Закрепите его тремя шурупами.

Возьмите уплотнители, которые входят в комплект для крепления клапана, и заложите их между креплениями. Удалите уплотнитель с профиля рамы напротив вентиляционного клапана и установите туда уплотнитель с установочного комплекта.

Вставляем уплотнители длиной 160 мм.

На этом работа окончена. Благодаря такому способу в помещении будет постоянно циркулировать свежий воздух, и ставить окна на проветривание не будет надобности.

Более подробно процесс расписан в статье Приточный клапан для пластиковых окон — зачем, какой, как установить.

Предложения:

Рейтинг лучших моделей для обеспечения качественной вентиляции

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
3. Высота пассивного клапана над полом – 180…200 см.
4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
5. Переточное устройство размещайте в удобном месте без ограничений.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

1. Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
2. Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
3. Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
4. Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
5. Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.

Схема сборки внутренней части комнатного проветривателя

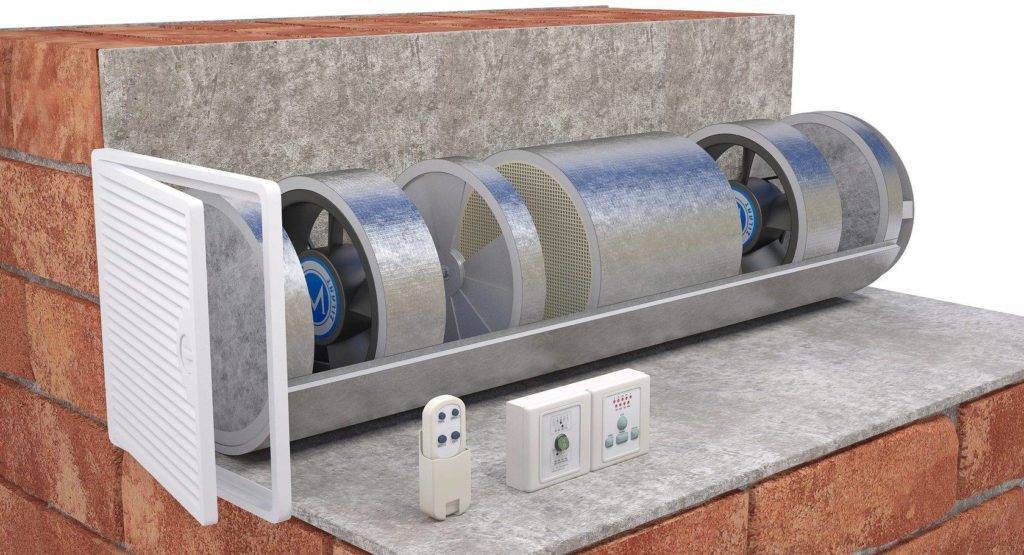

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Модель клапана с вентилятором, питающимся от солнечной батареи

Выбор вентилятора

Если с вентиляционной системой все в порядке – можно приступать к выбору вентилятора

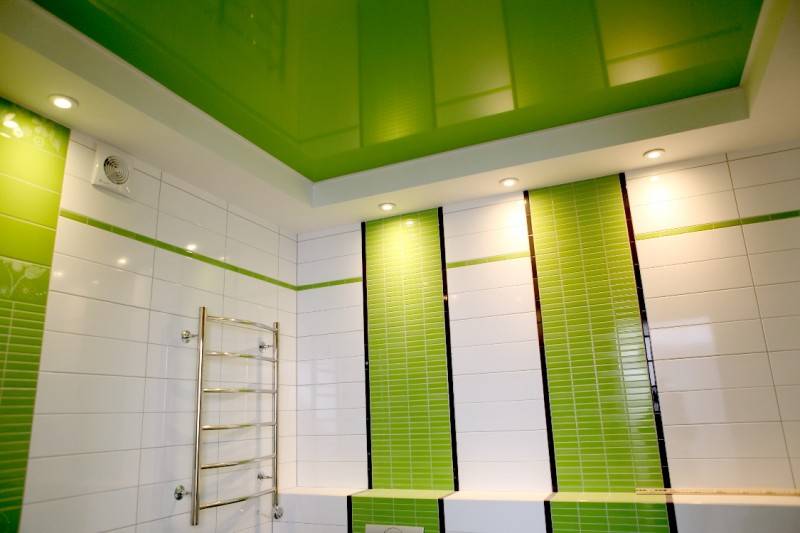

Прежде, чем думать о том, как сделать вытяжку в ванной обратите внимание на само отверстие – размер и его форму. Все потому, что в зависимости от этих данных вы и будете подбирать вентилятор, который помещается в канал

В магазине вы заметите, что выбор достаточно большой, но что выбрать? Бесшумная вытяжка для ванной комнаты всегда будет стоить дороже самых обычных вариантов, ничего удивительного в этом нет. Здесь решать только вам, ведь для некоторых отсутствие лишнего шума играет очень важную роль при такой покупке.

Вытяжку в итоге нужно будет подключить к сети, для работоспособности. Есть одна небольшая хитрость – вытяжку можно подключить к выключателю света в ванной, чтобы она включалась если кто-то пользуется комнатой, но это не идеальный вариант.

Ничего сложного в этом нет, а результат будет заметным практически сразу, независимо от того установили вы вытяжку с обратным клапаном в ванную или же самый обычный вентилятор.

Подбор основных характеристик клапана

Как установить приточный клапан на окно: пошаговый установка

Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.

Последовательность монтажа климатического клапана с перфорацией:

Подготовка инструментов:

• Электронная дрель;
• Электролобзик;
• Ратфиль;
• Сверла на 5-10 мм;
• Строительный ножик;
• Шаблон для разметки контуров клапана;
• Герметик.

1. Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
2. По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
3. Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
4. Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
5. Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
6. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
7. На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
8. Собрать створку и установить ее на место – на петли рамы.
9. Проверить положение отверстий в створке и наплаве рамы.
10. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
11. Отрегулировать работу клапана.

Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

Для монтажных работ приготовить:

• Обычная отвертка-крестовина;
• Канцелярский ножик;
• Маркер и линейка.

Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.

Броский установка клапана:

• В пазы от уплотнителя установить три заглушки «юбкой» вниз;
• Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
• Закрепить клапан шурупами, пропущенными через крепления;
• В паз между кронштейнами установить уплотнитель.
• В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.

Условия для работы приточного клапана на пластиковых окнах

Чтобы правильно работали установленные на пластиковые окна клапаны приточной вентиляции, необходимы следующие условия:

• Помещение, должно быть, оснащено рабочей естественной вытяжкой;
• Уличная температура воздуха не более +5 градусов;
• В помещении между комнатами необходим свободный обмен воздуха, то есть межкомнатные двери должны быть открыты или иметь под собой щель в 2 см;
• Герметичная входная дверь, для того чтобы не подсасывался воздух из подъезда.

Многочисленные отзывы владельцев пластиковых окон с вентиляционным клапаном говорят о возможном его обмерзании. Это может случиться в том случае, если он отрегулирован неправильно. Еще один важный совет от тех, кто пользовался подобной вентиляцией – клапан не рекомендуется закрывать при сильных морозах.

Если все же его необходимо полностью закрыть, тогда наружная часть должны быть тщательно заклеена. Указанные меры предотвратят попадание воздуха вовнутрь окна. Многие считают, что клапан в пластиковых окнах для проветривания способствует уменьшению шумоизоляции.

Те, кто оставлял отзывы относительно такой вентиляции утверждают, что щель на клапане настолько мала, что шумоизоляция снижается незначительно.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Конструкции и разновидности устройств

Управление проветриванием

Вентиляционный клинкет может иметь автоматический или ручной режим открывания. В последнем случает пользователь, изменяя положение шторки, самостоятельно добивается стабилизации потока воздушных масс. Он же следит и за длительностью проветривания (при недосмотре вполне возможно вымораживание помещения).

При автоматическом режиме открывания шторок возможно действие по двум схемам:

• Регулировка положения шторки определяется полиамидным датчиком – в условиях повышенной влажности проходное сечение увеличивается, а при пониженной влажности – уменьшается;
• Уровень подачи воздуха устанавливается на основании разницы давления внутри помещения и за его пределами, при этом диапазон открытия шторки определяет пользователь.

При всех плюсах умных автоматических проточных клапанов, они зачастую попросту не имеют функции полной блокировки проветривания. Тем более, что цены на них далеко не маленькие.

Монтаж клапана

Установка приточного клапана на окно не вызывает трудностей.

Это справедливо для фальцевых и щелевых устройств, в рекомендациях по установке которых предусмотрено удаление части оконного уплотнителя, чтобы обеспечить канал для свободного проникновения воздуха.

Приточный клапан на пластиковые окна совсем не трудно установить своими руками. Надо только четко выполнять указания, которые содержатся в описании к изделию. Понадобится шуруповерт, рулетка и монтажный нож.

Если требуется фрезеровка пластиковых элементов рамы, то для этого способа монтажа лучше нанять специалистов.

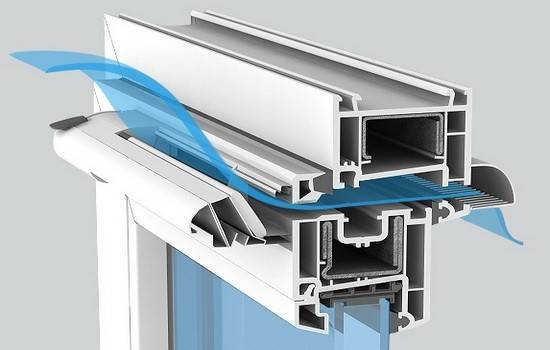

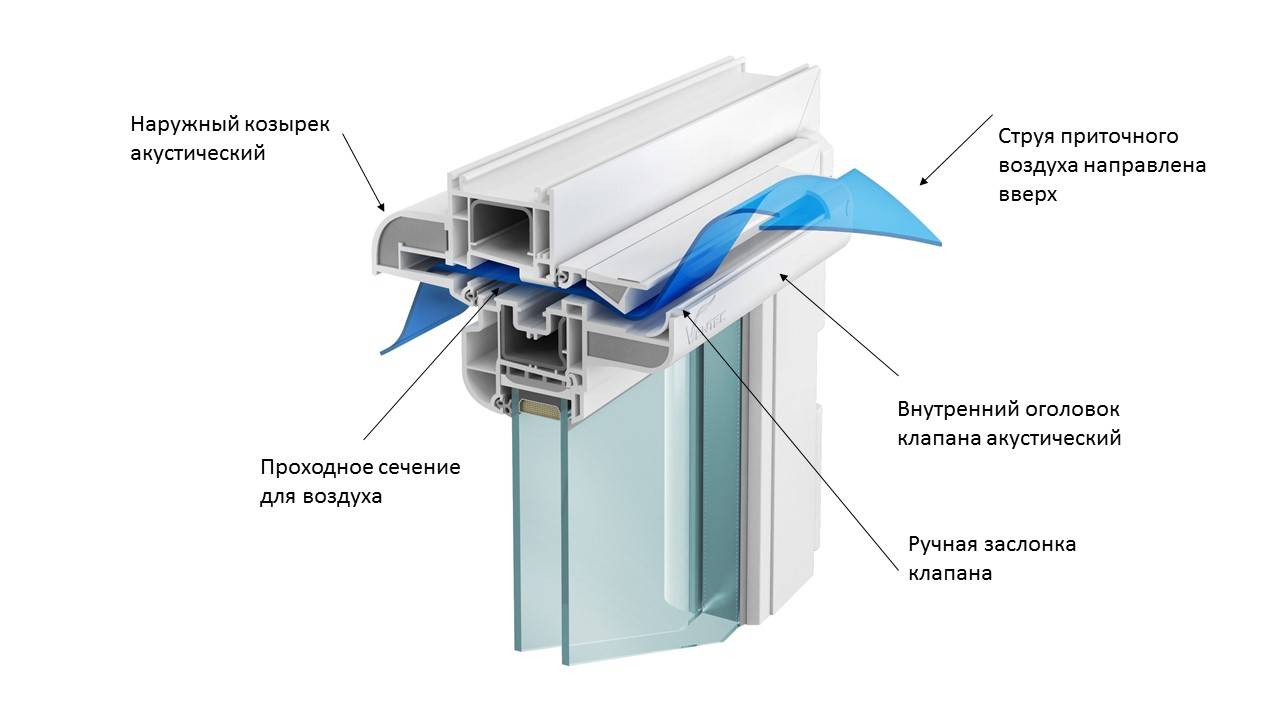

Конструкция и механизм работы приточного клапана

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с оконным вентиляционным клапаном, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с плесенью становится все сложнее – приходится разрушать старую отделку и заменять ее на новую.

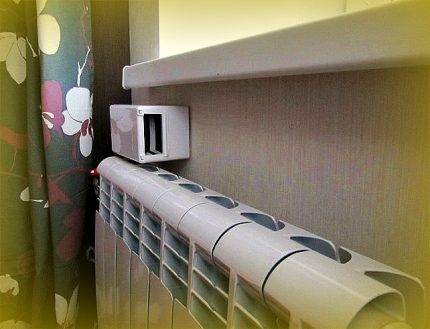

Виды и характеристики решётки в подоконнике для батареи отопления

Производители предлагают большой ассортимент решёток в подоконник для батарей отопления, различающих по конструктивному исполнению, виду используемого материала, внешнему виду. Предлагаем познакомиться с существующими видами, чтобы было проще выбрать подходящий вариант для своего дома.

Готовые модели бывают различного вида

Виды вентиляционных решёток по материалу изготовления и цвету

Для изготовления подобных изделий могут использоваться различные материалы:

• алюминий. Лёгкий и одновременно прочный сплав, позволяющий получить изделия любой конфигурации. Для увеличения срока службы и придания изделию желаемого цвета на его поверхности наносятся полимерные составы;
• сталь. Металлические накладные вентиляционные решётки устанавливаются на массивные подоконники, изготовленные из камня;
• пластик. Лёгкие изделия преимущественно прямоугольной формы различного размера;
• дерево. Среди существующих видов вентиляционных решёток экологически безопасный вариант. Способен стать стильным элементом интерьера. Нуждается в своевременном уходе.

Чаще всего конвекторная решётка для батареи выбирается того же цвета, что и стеклопакет. В результате удаётся сформировать гармоничную конструкцию. Стандартные изделия белого цвета. На стальные наносят золотое или серебряное покрытие. Деревянные могут окрашиваться краской и/или покрываться лаком разного цвета. Возможна имитация мрамора или другого материала.

Цвет конструкции должен соотноситься с цветом подоконника

Размеры и форма вентиляционных решёток

Форма декоративной накладки может быть различной. Наибольшее распространение получили прямоугольные вентиляционные решётки с размерами 80×480, 500, 800 мм либо 100×500, 600, 800 мм, которые лучше всего подходят для подоконников стандартных габаритов. Также востребованы квадратные модели.

Форма отверстий также может отличаться. Наибольшее распространение получили модели с отверстиями в виде щелей. Однако встречаются изделия с круглыми отверстиями, в виде сложных узоров и орнаментов.

Цена и размеры вентиляционных пластиковых решёток взаимосвязаны. Чем больше габариты, тем больше придётся заплатить за конкретное изделие.

Размер и форма выбираются индивидуально

Регулируемые и статичные вентиляционные решётки

Конструктивное исполнение подобных изделий может отличаться. Производители предлагают регулируемые и нерегулируемые модели. Регулируемые вентиляционные решётки имеют подвижные ламели. Изменяя их положение, можно отрегулировать интенсивность подаваемого воздуха. В нерегулируемых конструкциях ламели остаются неподвижными.

Регулируемые позволяют изменить интенсивность воздушного потока

Приточный клапан-ручка на пластиковое окно

На специализированных форумах пока еще мало отзывов о клапане-ручке. В современном строительстве такая технология является новинкой. Многие пользователи не желают устанавливать вентиляционные устройства, которые выходят за пределы створки. Поэтому для них такая модель будет оптимальным вариантом.

Клапан-ручка имеет следующие преимущества:

Расположение устройства в месте появления конденсата создает естественную вентиляцию, что немаловажно в зимний период времени;
Комбинирование вытяжной системы и клапана-ручки способствует выведению влаги и созданию микроклимата;
Клапан-ручка имеет воздушный фильтр, что не позволяет пыли попадать в комнату.

Функции приточного клапана на пластиковых окнах

Принцип проветривания деревянных рам со стеклами происходит за счет щелей между рамой и стеной. Другой фактор – это неплотное прилегание к раме стекол, что дает возможность заходить чистому воздуху в помещение. В свою очередь, грязный и влажный воздух выходит в вентиляционные выходы. Обычно такие выходы находятся на кухне или в ванной. В современном строительстве устанавливают приточный клапан на пластиковые окна, что позволяет воздуху правильно циркулировать. Однако повышенная герметичность и отличная звукоизоляция не лишают пластиковые изделия недостатков. К ним относится неспособность пропускать воздух вовнутрь помещения. Для проветривания комнаты нужно открывать окно, что способствует потери тепла и перепаду влажности воздуха.

При закрытых окнах происходит застой различных запахов и углекислого газа, повышается влажность. Это может привести к образованию плесени, грибков, конденсата, которые вызывают многочисленные болезни: аспергиллез, заболевания дыхательных путей. Для того чтобы избежать вышеперечисленных проблем устанавливают приточные клапаны в пластиковых окнах, тем самым, обеспечивая проветривание комнаты, не нанося вреда людям. Его крепление производится по верхнему профилю рамы.

Внутрь помещения через приточный клапан заходит чистый воздух с улицы, который выталкивает нагретый через вентиляционные каналы. Такая вентиляция является пассивной.

Движение воздуха обеспечивает разница атмосферных давлений. Поэтому проветривание может происходить только тогда, когда на улице меньше +5 градусов, летом же она работает благодаря принудительной вытяжке.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

• прямого типа;
• угловыми;
• пружинными;
• шариковыми;
• устанавливаемыми при помощи фланцев;
• створчатыми;
• монтируемыми при помощи пайки;
• изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

• с запорным элементом, выполненным в виде плоского клапана;
• шариковыми;
• мембранными;
• лепестковыми;
• с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Нужно ли ставить приточный клапан

Многие жители квартир не задумываются о том, что в квартире необходима постоянная циркуляция воздуха. Правильный микроклимат в комнате образуется из-за нормальной организации вентилирования, а это не всегда возможно. Тогда на помощь приходит приточный клапан на металлопластиковые окна, который нормализует свежесть воздуха в квартире.

В норме чистый свежий воздух должен поступать в квартиру, а душный – выходить из нее. Его выход можно организовать вытяжкой или системой естественной вентиляции в многоквартирных постройках. Клапан станет дополнительным приспособлением, помогающим вывести спертый воздух наружу, а вместо него насытить комнату свежестью. В окнах с деревянной рамой вентиляция происходила сама собой через щели в конструкции. На окнах ПВХ такого не произойдет, поэтому проветриватель необходим.

Виды настенных клапанов

Существует целая классификация подобных устройств. Все они отличаются по техническим характеристикам, однако принцип работы остается тем же самым. Можно выделить следующие критерии разделения клапанов на виды:

• по форме:
  • прямоугольные;
  • круглые;
• по назначению:
  • домашние;
  • промышленные;
• по оснащению:
  • теплоизоляционные;
  • шумоизоляционные;
  • с дополнительными элементами;
  • регуляционные и т.д.

Классификация зависит от параметров и дополнительных опций. Выбирать устройство нужно в зависимости от того, какой функционал нужен. Если необходимо обыкновенное проветривание помещения несколько раз в день, то подойдет и самое обычное устройство. А если вы хотите использовать клапан как кондиционер – тут нужно приобретать многофункциональное оборудование.

Наиболее популярные конструкции

Выводы и полезные видео по теме

В этом видео показано, как установить приточный клапан вентиляции своими руками:

А в этом видео подробно расписаны этапы изготовления приточного клапана своими руками:

Установка приточного клапана избавит от проблем запотевания пластиковых окон, роста плесени и появления неприятного запаха в помещении. При этом заниматься вентиляцией, регулярно открывая окна, не придется – вентиляция будет обеспечиваться круглосуточно в любое время года.

Изготовить и установить приточный клапан в окно не представляет особой сложности – сделать его можно своими руками с минимальным набором инструментов и отсутствием навыков. Весь процесс установки вентиляционного клапана, если вы будете следовать приведенным выше инструкциям, займет около 40 минут вашего времени.

Если у вас остались вопросы по установке оконного клапана или его изготовлению, вы можете задать их нашим специалистам и другим посетителям сайта – форму обратной связи можно найти ниже. Здесь тоже можно поделиться личным опытом установки приточного клапана в пластиковые окна, добавить уникальные фото для монтажа или своими руками.

Источник – https://sovet-ingenera.com/vent/montazh/pritochnyy-klapan-v-plastikovoe-okno-svoimi-rukami.html
