Обзор розетки для наружной проводки с заземлением и без: Допустимый ток и Установка своими руками – Обзор

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике

Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант. Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу

Наконец ее суппорт соединяется саморезами с корпусом установочной коробки

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Как подсоединить выключатель?

Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:

1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

ВниманиеПри коммутации многорожковой лампы необходим трёх- и четырехжильный кабель. При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя

Количество контактов

В бытовой розетке однофазной электрической сети может присутствовать два или три контакта. Обязательными являются фазный и нулевой. По фазному проводу ток передается от источника электроэнергии к нагрузке. При работе прибора в однофазной сети ток в нулевом проводнике равен фазному току.

Третьим может быть заземляющий контакт. Он предназначен для соединения с нетоковедущими частями подключаемого прибора и выполняет функции защитной нейтрали, чтобы обеспечить утечку тока на землю в случае его появления на корпусе или иных участках, к которым может прикоснуться человек. Для удобства пользователей выпускаются как одинарные и двойные накладные розетки с заземлением, так и модели с большим количеством гнезд.

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

• Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
• Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
• Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

Когда можно и нужно устанавливать накладные розетки

Наружные (т.е. накладные) розетки отличаются от внутренним тех, что все их элементы размещены внутри корпуса. Такому изделию попросту не нужен подрозетник, что делает монтажный процесс намного проще. Установка наружных розеток не предполагает штробление стен для создания ниши (углубления).

Наружные розетки стали идеальным вариантом для загородных домов или коттеджей со старой электрический проводкой. Такие устройства также подойдут для теплиц, гаражей, бань, сараев и остальных помещений, куда нет смысла прокладывать специализированный кабель. Преимущества устройства ощутимые – чтобы его установить, можно просто зафиксировать кабель при помощи гвоздиков на стене. Цена розетки небольшая, а декоративное оформление может быть абсолютно любым. Но есть и некоторые недостатки такого изделия:

• Крепления очень быстро изнашиваются.
• Опасность удара током, если отойдут контакты.
• Отсутствие кабельной защиты (только если не убирать их в специальные каналы).
• Часто повреждаются.

Рассмотрим, из чего состоит наружная электророзетка.

Выбор розетки для наружной установки

Монтаж наружной розетки

По требованиям ПУЭ наружная розетка должна быть размещена от стенной поверхности в  одном сантиметре. Для этого она устанавливаться на специальное пластмассовое или фанерное  устройство, называемый подразетником. Подразетник прикрепляется к стене.

Существуют наружные розетки со специальными лапками крепления, такие можно прикручивать  без каких-либо дополнительных подразетников.
Проводку к поверхностным розеткам, как правило, подводят с использованием кабель-канала,  предотвращающего повреждение провода. На сегодняшний день все чаще используют вид плинтуса, который имеет внутреннюю полость для скрытия проводки. Провода на стене фиксируется  шурупами или роликами.

Сначала проводится подготовка и разметка. С розетки снимается крышка, боковые  фиксирующие элементы отжимаются. Розетка разбирается на элементы, намечается на стене где  будут располагаться отверстия для крепления. Здесь желательно пользоваться уровнем, иначе  розетка может быть прикручена криво. Затем высверливаются отверстия под дюбель-гвозди. Внутрь розетки протягивается кабель.

После подготовки отверстий, устанавливают розетку. В просверленные дыры вставляются дюбель-гвозди или саморезы, если это деревянная стена, присоединяется механизм и все закрепляется. Те провода, что располагаются внутри розетки, зачищаются. Провода, как правило, три.

Настройка открытой проводки в помещении: установка тонких наружных розеток и выключателей

Для наружной установки розеток и выключателей важно выбрать правильные компоненты. Тонкие наружные розетки и выключатели становятся все более популярными из-за своей компактности и эстетического внешнего вида

Преимущества тонких наружных розеток и выключателей
1. Компактный дизайн, который не привлекает много внимания и легко вписывается в интерьер.
2. Легкая установка без необходимости прокладывать дополнительные кабели.
3. Возможность установки дополнительных компонентов, таких как USB-порты или сенсорные панели.

При выборе розеток и выключателей для наружной установки важно обратить внимание на качество материалов. Они должны быть прочными и устойчивыми к воздействию влаги и механическим повреждениям

Кроме того, при установке тонких наружных розеток и выключателей рекомендуется использовать коннекторы, которые позволяют быстро и надежно подключить провода без необходимости выполнять сложные электромонтажные работы.

Настройка открытой проводки в помещении с использованием тонких наружных розеток и выключателей – это отличное решение для тех, кто ценит удобство, эстетику и функциональность. Установите такие розетки и выключатели в своем доме или офисе и наслаждайтесь удобством на каждом шагу!

Виды электрических розеток в разных странах

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
2. Электроножницы – уход за кустами;
3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
5. Компрессор воздушный – уборка опавшей листвы;
6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

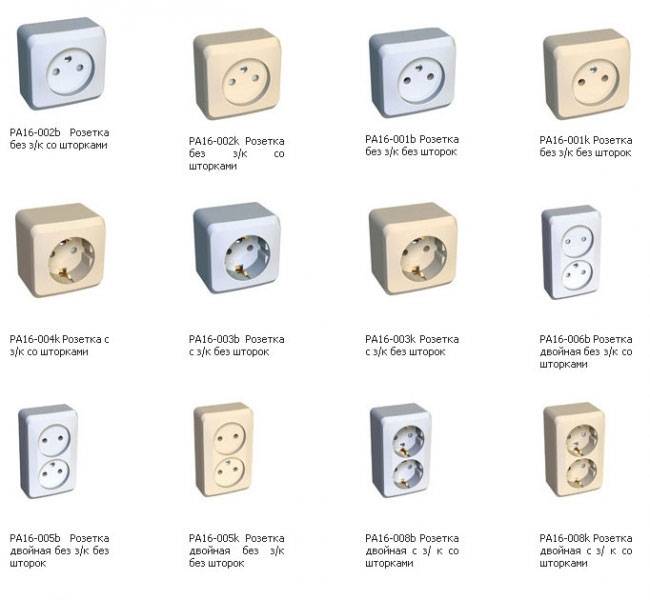

Аспекты выбора подходящей накладной розетки

Разновидности гнезд накладных розеток

При выборе розеток для помещений различного назначения нужно учитывать не только эстетические, но и технические характеристики. От правильности оценки качества товара зависит практичность его эксплуатации.

Следует обращать внимание на такие критерии:

• Мощность. Этот показатель определяет сферу применения изделия и возможность без повреждения выдерживать длительную нагрузку.
• Размер. Габариты гнезда определяют сферу его применения как на открытых стенах, так и за мебелью, кухонными приборами и бытовой техникой.
• Прочность. Целесообразно приобретать устройства из толстого и крепкого пластика, не разрушающегося при ударах.
• Безопасность. Использование розетки открытой проводки двухгнездной с заземлением исключает поражение током при аварийных ситуациях. Хороший пластик не горит при нагревании и не выделяет ядовитый дым.
• Герметичность. Влагозащищенный прибор можно использовать в ванной комнате, возле мойки на кухне, на открытом крыльце и даже на уличном столбе.
• Эстетичность. Изделия должны хорошо вписываться в интерьер, дополняя стиль помещения. Помимо традиционного белого, существует множество других цветов, в которых производятся розетки одноместные открытой установки.

Схема подключения розетки с заземлением

Кроме этого есть смысл приобрести устройства, в которых имеется выключатель и индикатор напряжения.

Гнезда различных типов имеют штепсельный разъем диаметром 4,0 мм и 4,8 мм (евро). Изделия с меньшими отверстиями нельзя использовать для подключения современной техники, так как штекеры в них не войдут.

Следующим техническим показателем является сила тока, на которую рассчитаны приборы. Стандартом считается 8 А (1,8 кВт) и 16 А (3,6 кВт). Мощность является показателем устройства, независимо от того, какой разъем в нем стоит — одинарный или двойной. Расчетная сила тока определяется видом и толщиной металла, из которого изготовлены его внутренние детали. Кроме этого, выбор зависит от материала и сечения проводки. В среднем 1 мм² медной жилы выдерживает 1 кВт (5 А).

Другим фактором, определяющим целесообразность приобретения розетки, является наличие клеммы заземления. К этой детали подключается желто-зеленая жила, выводящая ток утечки в стальной контур, закопанный на улице в грунте.

Правила выбора

При подборе электророзетки для дома следует учесть такой ряд параметров:

• Тип материала контактов. Лучшими эксплуатационными характеристиками обладают изделия на базе нержавеющего стального сплава.
• Вид материала корпуса. Чаще всего встречаются пластиковые и керамические изделия. Первые подходят для подключения маломощных приборов, вторые – для больших нагрузок с возможностью нагрева контактов.
• Предел нагрузки. Выбирается в соответствии с суммарной мощностью подключаемого электрооборудования.
• Способ монтажа. По данному параметру электророзетки различаются на накладные и встраиваемые. Первые устанавливаются быстрее, вторые – скрыто, не выделяясь на поверхности, но при этом затрачивают больше времени и сил.

Электророзетка с заземлением устанавливается встраиваемым способом, например, в поверхность столаИсточник prezident-mebel.ru

Микроклиматические параметры окружающей среды. Так, в ванной, душе или на кухне нужно не только заземление в розетке, но и надежная защита контактов от сырости. Характеристика задается IP-индексом. Во влажных помещениях он должен быть не ниже 44.

Также рекомендуется обращать внимание на физические характеристики розеточных гнезд. В разных странах есть свои стандарты

Поэтому модели европейских производителей несколько отличаются от отечественных по диаметру отверстий и расстоянию между ними. Для их эксплуатации потребуются соответствующие вилки.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Пожаробезопасность

Единственным существенным отличием розеток в деревянном доме от таких же в бетонном – является повышенные требования к пожаробезопасности первых. Любой электроприбор, включенный в розетку, может вызвать нагрев её механизма, а также искру при выключении. И если в случае с бетонной стеной такие явления «прощаются» благодаря негорючести бетона, то дерево, даже обработанное надлежащим образом, остается горючим, а порой легковоспламеняющимся материалом. И если короткое замыкание в розетке квартиры приводит только к срабатыванию автомата, то в деревянном доме оно же может стать причиной возгорания.

Поэтому при монтаже розеток в деревянном доме – главное требование – пожаробезопасность.

Соединения винтовые и безвинтовые

Для фиксации электрожилы в подрозетники применяются специальные винты. Закручиваются они в пластину, которая прижимает контакт. Когда, по прошествии времени, контакт ослабнет, винт возможно будет деликатно подтянуть.

Существуют также розетки с быстрозажимными контактами, они не оснащаются винтами. Взамен классического зажима крепеж в них производится посредством особого отверстия, которое способно расширяться/сужаться по нажатию кнопки. Изготовители таких моделей заявляют, что им не требуется периодическая профилактика, а сам механизм способен надлежащим образом зажимать контакт. Однако, практика данные заявление не всегда подтверждает, поэтому лучше восстанавливать контакт и проверять его как можно чаще и вручную.

Вместе с тем, специалисты-электрики советуют использовать электроизделия, где разъемы штепселей обладают пружинами – с их помощью можно более надежно закрепить вилку. Если же планируется подключение розеточного шлейфа (т.е. несколько электророзеток), то необходимо наличие дополнительной контактной пары, коя сделает процесс монтажа более простым, при этом повысив безопасность подключения.

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Лучшие накладные электрические розетки

Не требуют скрытого монтажа. Для установки не требуется высверливать отверстие в стене. Отлично зарекомендовали себя при подключении к открытой проводке. Используются при необходимости подключить новое оборудование, расширить электросеть в помещении, где недавно сделан ремонт. Отличаются простым монтажом, наличием полностью закрытого корпуса.

Schneider Electric BLNRA010316 Blanca

Трёхместная накладная электрическая розетка предназначена для работы в сетях с напряжением до 250 В. Сила тока может достигать 16А. Каждое посадочное место имеет заземляющий контакт, что обеспечивает безопасность при использовании электроприборов. Корпус изготовлен из ударопрочного АБС-пластика, устойчивого к температурным воздействиям.

Крепление к несущей поверхности – с помощью саморезов. Скрытый монтаж позволяет гармонично вписать электроустановочное изделие в интерьер помещения. Винтовое подключение проводов надёжное, простое. Клеммы расположены на разном расстоянии от входа. Для контакта заземления используется жёсткая латунь.

Плюсы:

• Надёжное соединение с вилкой;
• Горизонтальный и вертикальный монтаж;
• Пластик пластичный, отверстия прорезаются легко;
• Винты фиксации крышки не выпадают;
• Наличие разметки для зачистки провода.

Минусы:

Царапины на корпусе хорошо заметны.

Bylectrica РА16-297(03) Пралеска Аква

Защищённая от пыли и повышенной влажности настенная розетка белорусского производства. Соответствует требованиям стандарта IP54. Имеет корпус из ударопрочного пластика, подпружиненную защитную крышку, которая не позволяет попадать воде внутрь. Предназначена для установки в ванных комнатах, в помещениях с повышенной влажностью.

Имеет заземляющий контакт, изготовленный из прочного латунного сплава. Заглушки выполнены из эластичного материала. Съёмные сальники установлены сверху и снизу, что позволяет выбрать любое удобное положение для монтажа. Контактная база из латуни, зажимы надёжно фиксируют провод. Для крепления на рабочую поверхность предусмотрены два отверстия.

Плюсы:

• Крышка открывается под углом 180 градусов;
• Плотно закрывается в нерабочем положении;
• Низкая цена;
• Отсутствие люфта при подключении вилки;
• Отверстия для подключения гофры 16-20 мм.

Минусы:

Пружина со временем ржавеет.

IEK ERS12-K03-16-54-DC Форс

Российская электротехническая компания разработала внутреннюю розетку для помещений с высоким уровнем пыли и влаги. Рекомендуется для установки в цехах промышленных предприятий, станций технического обслуживания, гаражах и подвалах загородных домов. Изготовлена из прочного пластика. Корпус имеет много свободного пространства для ввода кабеля.

В основании есть два отверстия для шлицевого крепления. Герметичность обеспечивается сальниками. Защитные шторки автоматически закрывают контактные отверстия. Контактные зажимы надёжно фиксируют провод с сечением до 2,5 кв.мм. Закрывается подпружиненной крышкой, которая предотвращает попадание брызг внутрь. Винты и пружина изготовлены из нержавеющей стали.

Плюсы:

• Класс пылевлагозащиты IP54;
• Рабочий ресурс контактов не менее 5000 циклов включения и отключения;
• Гарантийный срок службы 5 лет;
• Выдерживает морозы до -20 градусов;
• Низкая цена.

Минусы:

Трудно затягиваются винты в контактной группе.

Sibling Powerswitch

Модель отличается не только современным дизайном, но и интеллектуальной начинкой. Имеет встроенный модуль Wi-Fi, с помощью которого можно управлять включением и отключением запитанных приборов. Это позволяет автоматизировать работу увлажнителя воздуха, светильника, вентилятора, конвектора и другой бытовой техники. Управление – с помощью смартфона вручную или автоматически по составленному расписанию.

Встроенный расходомер информирует о текущих данных электросети: напряжении, силе тока, используемой нагрузке. Использовать гаджет можно для подключения приборов мощностью до 3,5 кВт. Корпус изготовлен из термопласта, имеет элегантную форму с закруглёнными углами, что позволяет лаконично вписать устройство в любой интерьер.

Плюсы:

• Информативные отчёты;
• Удобное приложение;
• Корректная автоматизация со сторонними шлюзами;
• Лёгкая настройка;
• Простой монтаж.

Минусы:

Не всегда корректная работа Яндекса.

Лучшие электрические бойлеры

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Выводы и полезное видео по теме

Определение провода фазы перед монтажом элекроустановочных изделий:

Процесс установки и подключения розетки открытой проводки:

Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост

И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения. Если опыта в электрике нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к специалистам
