Лобовая доска – монтаж, обшивка, размеры мастеров

Карнизная планка для металлочерепицы: инструкция по монтажу

При обустройстве металлочерепичного кровельного покрытия карнизная планка для металлочерепицы наряду с торцевой планкой отыгрывают значимую роль. И хотя данные элементы занимают совсем несущественную часть всей площади кровельного ковра, они несут в себе важную функцию по защите и сохранению целостности кровли.

Опишем, что собой представляют такие конструктивные элементы, и каким образом их можно смонтировать.

Торцевая планка для металлочерепицы

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.

Металлочерепица: планка торцевая формирует собой защитную боковую грань между коньком и карнизом крыши

Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части. Перекрытием торца торцевая планка несет двойную функцию:

• 1. Защищает обрешетку от промокания.
  2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

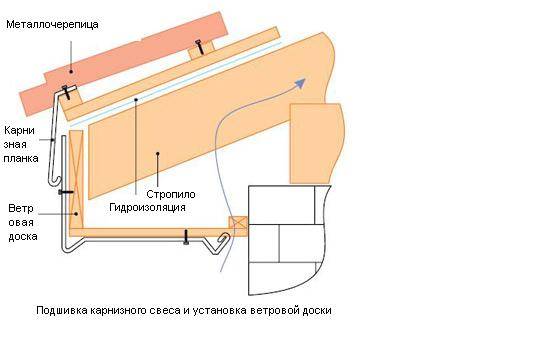

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

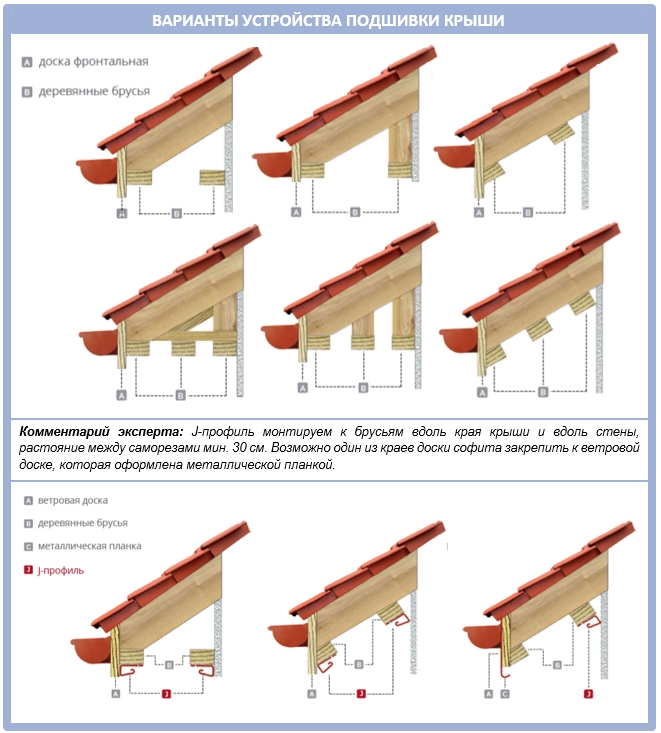

1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

Кроме того, практикуется и одновременная установка досок обоих типов, что позволяет укрепить данный кровельный узел.

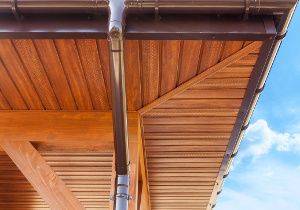

1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски. К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы. Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

Наращивая карнизную планку, следует обеспечить нахлест не больше 100 мм. Устройство торцевой планки.

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
3. Нахлест при наращивании планки предусматривают до 50 мм.
4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Гидроизоляция и вентиляция металлической кровли

Кстати, именно поэтому в утеплённой кровле не рекомендуется использовать гидроизоляционные плёнки с микроперфорацией — намокая, они перестают выполнять свои функции и влага может попасть в утеплитель в любом месте.

Такой вентиляционный зазор должен быть непрерывным по длине всего ската начиная с карниза вплоть до конька, иначе в нём попросту не будет смысла.

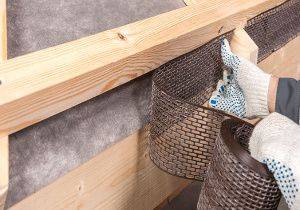

На карнизе должен быть обеспечен вход воздуха в подкровельное пространство для его эффективной вентиляции.

Требование вентиляции подкровельного пространства проще соблюсти при наличии простой двухскатной крыши. В этом случае поток воздуха, попадающий туда, естественным образом проходит между соседними брусками контробрешётки снизу вверх.

В подобных ситуациях монтаж контробрешётки осуществляют с разрывами. Воздушный поток идёт по более замысловатой траектории (змейкой). Однако при этом сохраняется возможность удалять из подкровельного пространства максимальное количество влаги.

Стоит также добавить, что различные дополнительные компоненты кровельной системы, элементы кровельной вентиляции (аэраторы, защитные ленты, вентиляционные выходы) — вовсе не модные аксессуары, а необходимые для её правильного функционирования изделия.

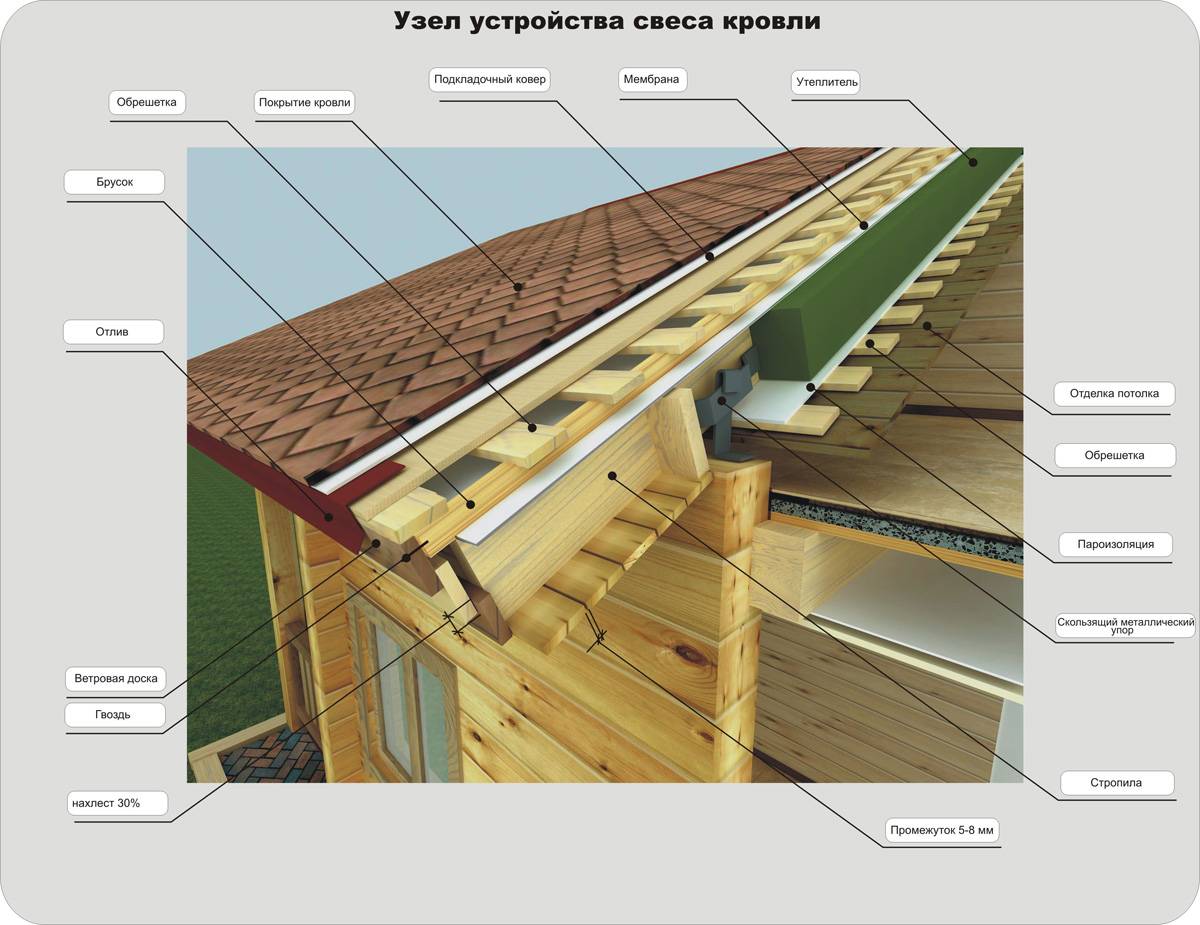

Карнизный свес как отправная точка крыши

Что делать с гидроизоляционной мембраной на карнизной части крыши? Чуть ли не у каждого доморощенного мастера свои «решения», которых не найдешь ни в какой инструкции. И с большой долей вероятности этот узел, выполненный такими «универсальными» специалистами, будет обустроен неправильно.

Если постараться, то можно найти целый спектр возможных вариантов (над стеной, у лобовой доски, на лобовой доске, в водосточном желобе, где-то в карнизной подшивке). Однако стоит озадачиться вопросом, для чего это нужно — и всё встаёт на свои места.

Заправить полотно мембраны в водосток достаточно проблематично, а на начальном его отрезке и вовсе невозможно. Там жёлоб расположен выше уровня мембраны. В самой нижней своей точке водосток находится порой значительно ниже выхода мембраны. Придётся частично заправить мембрану в жёлоб где возможно, а где невозможно — просто обрезать по торцу лобовой доски?

Кроме того, водосток зимой вполне естественно забит снегом, а значит и вентзазор тоже будет перекрыт сугробом. К чему может привести такое закупоривание? Стекать конденсату будет некуда — на карнизе снег. Вскоре образуется ледяная пробка. И подкровельная вентиляция не работает, и до повреждения гидроизоляционной мембраны недалеко.

Однако здесь порой и начинается путаница, когда капельником называют карнизную планку, которая подытоживает укладку кровельного покрытия и обеспечивает сток воды в жёлоб. Главное же отличие и предназначение капельника в том, что на нём заканчивается гидроизоляция. Точнее, она к нему приклеивается герметизирующей лентой.

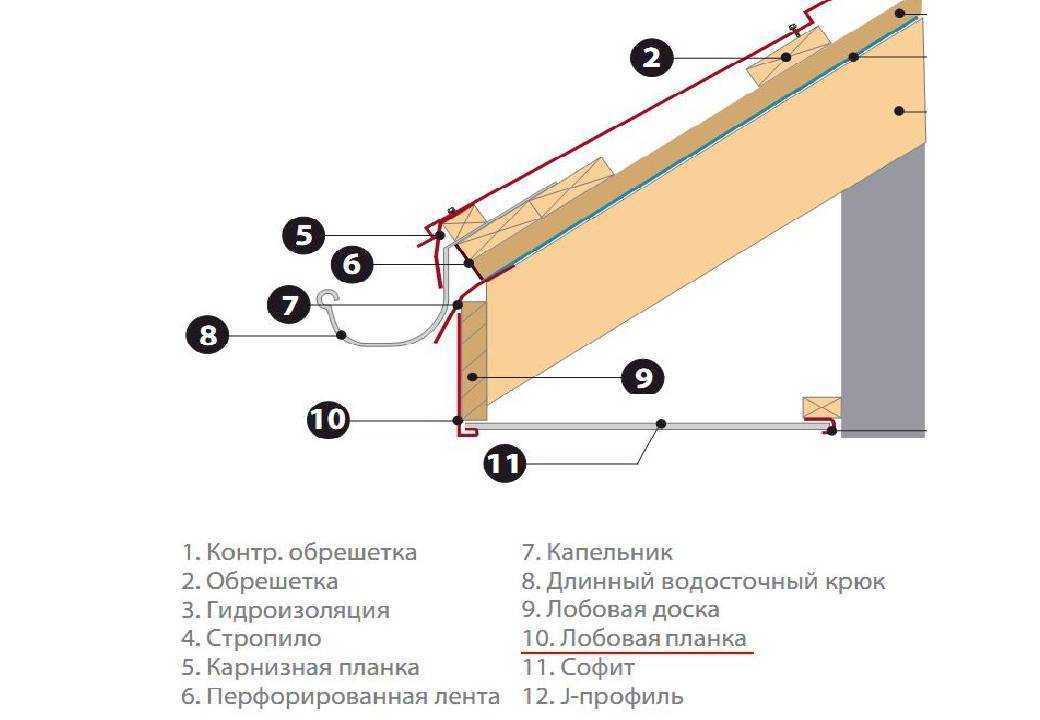

Правильная конструкция карниза с карнизной планкой и капельником представлена на схеме.

Нельзя не упомянуть и про другой, «скандинавский» вариант устройства вывода гидроизоляции, когда подкровельная мембрана не доводится до карниза и обрывается где-то в области вентилируемой подшивки на расстоянии 200 мм от края стены. Капельник в этом случае не используется. Такой вариант внешне выглядит более эстетично и также хорошо обеспечит вентиляцию крыши.

Конечно, капель или сосульки на капельнике также периодически наблюдаются — это показатель того, что конденсат из подкровельного пространства удаляется. Но при этом вода гарантированно отводится не только от стен дома, но и от подшивки карнизных свесов, а это не одно и тоже, что капель или сосулька на подшивке карниза.

Она должна заходить в жёлоб в верхней точке примерно на одну треть. Для чего это нужно? Во-первых, вода с крыши будет течь в жёлоб даже при боковом ветре, а в зимнее время планка будет защищать вентиляционный зазор от снега. Само собой разумеется, что в нижней точке жёлоба карнизная планка может оказаться выше его края. Тогда под неё можно проложить полосу из того же металла. Видно её не будет, а польза несомненна.

При наличии всего необходимого знание задачи способствует интуитивному пониманию того, что и куда «цеплять», даже если отсутствовало изначальное представление о функциях того или иного элемента.

Общее описание технических характеристик

Рассмотрим детальнее, что это такое – лобовая доска. Кровельный элемент по мере эксплуатации подвергается различного рода нагрузкам со стороны ветра (поэтому иначе называется ветровой), ультрафиолетового излучения и природных осадков. Нависающая над планкой часть кровельного покрытия полностью исключить эти явления не всегда может. Поэтому при использовании древесины для заготовок применяется только массив.

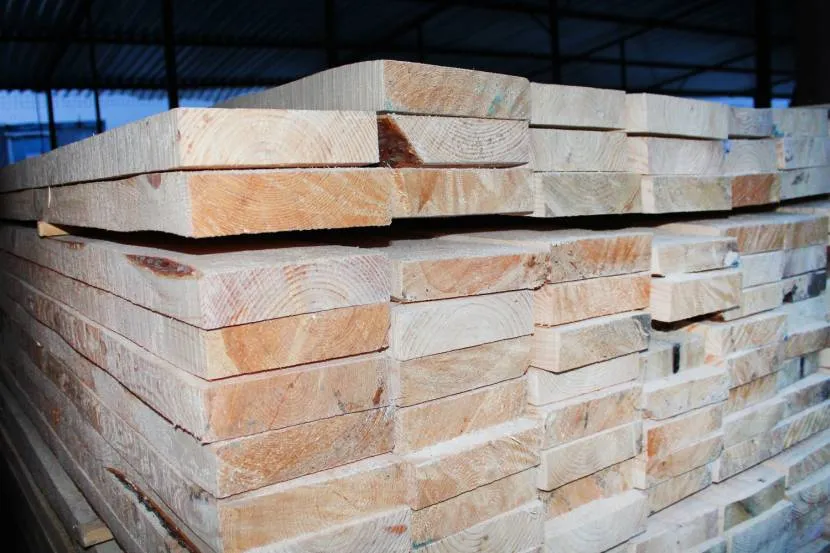

Неподготовленные заготовки для ветровых планок на крышу Источник biobrus.ru

Часто в строительстве домов доборные элементы или не несущие части собирают из бюджетных образцов хвойных пород. Однако специалисты в случае с карнизной доской рекомендуют использовать лиственницу. Это обосновано тем, что такой материал в большей степени проявляет стойкость к влаге, солнечным лучам, перепадам температур, биологическому воздействию и гниению.

Размеры лобовой доски определяются высотой поперечного сечения торцевой части стропильных ног. Причина в том, что именно эти срезы являются основанием для ветровых планок. Они должны быть полностью перекрыты или с небольшим недобором для формирования вентиляционного зазора. Как правило, этот параметр находится в пределах от 180 до 250 мм.

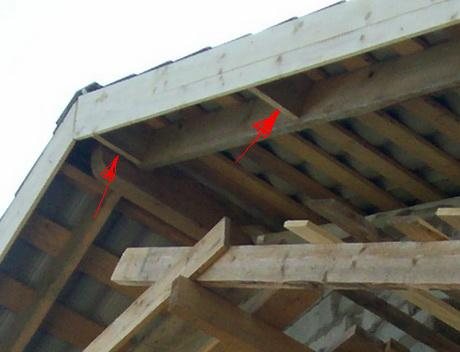

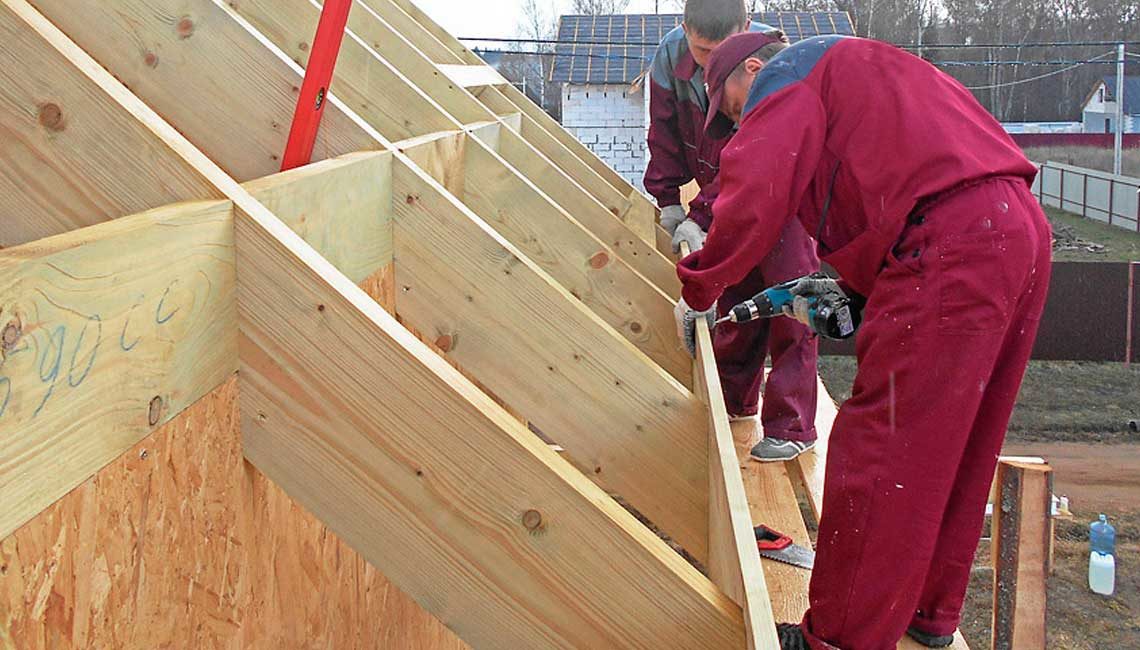

Незашитые выступающие торцы стропильных ног Источник kelohouse.ru

Толщина любого конструктивного элемента из древесины определяется испытуемыми механическими нагрузками. Ветровая доска для крыши не является несущим элементом и в небольшой степени испытывает давление от воздушных потоков. В результате допустимы ограничения в 22-30 мм. Можно выбрать утолщенные образцы, но это лишь утяжелит конструкцию и отразится на ресурсной смете на строительство.

Разнообразие готовых образцов

Сегодня до сих пор многие мастера предпочитают заготавливать лобовые доски из деревянного массива. Однако производители наряду с кровельными материалами предлагают различного рода комплектующие включая ветровую планку. Это могут изделия из полимеров. Пенополиуретан или поликарбонат – образцы из средней ценовой категории, пользуются небольшим спросом из-за относительно высокого коэффициента теплового расширения. Монтаж такой лобовой доски исключает надежную фиксацию к основанию, чтобы они не трескались, не деформировались. Поэтому под воздействием ветровых потоков длительность эксплуатации все равно вызывает сомнения.

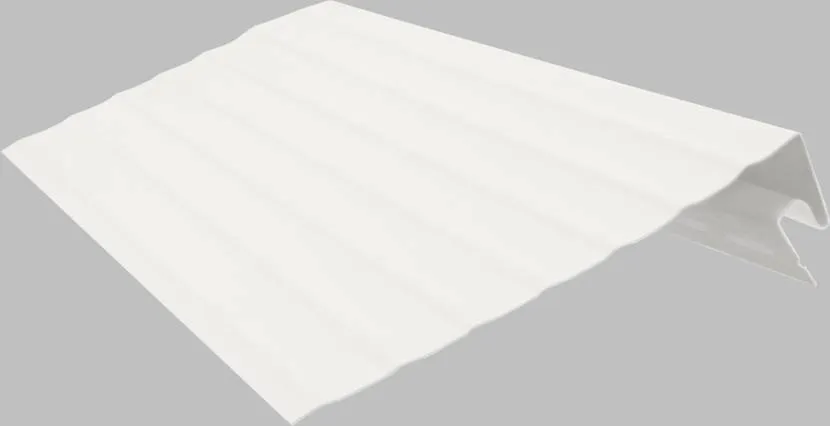

Пример виниловой ветровой планки из комплектации для сайдинга Источник vinilon.ru

Более практичным пластиковым вариантом в качестве альтернативы применяется полихлорвиниловый профиль (например ветровая планка из коллекции сайдинга). Однако и здесь надежность оспаривается. Поэтому наряду с деревом востребованными считаются образцы из тонколистовой стали с оцинкованием и полимерным покрытием в тон с основной кровлей (чаще металлочерепица или профнастил).

Как устанавливать ветровые доски

Методы крепления досок ветровой защиты для профилированной и мягкой кровли во многом похожи, хотя и имеют некоторые различия. В любом случае к монтажу ветровой планки приступают после того, как была собрана и монтирована контрольная обрешетка, монтированы держатели для водосточных отводов, и на карнизе прибиты капельниковые планки. В кровельной конструкции отсутствуют только желоба ендова и накладка конькового типа, ее монтируют вместе с ветровой планкой.

Монтаж планок на крыше из металлической черепицы

Как произвести установку ветровой доски на крыше?  Сама по себе накладка из пластика для защиты является очень непрочной и гибкой, и ее можно легко испортить при монтаже. По этой причине, даже если вдоль кромки выглядывает из-под металлической черепицы рейка контрольной обрешетки, прикреплять к ней ветровую планку нельзя. Даже если постараться и прибивать ветровую планку на рейку под кровельное покрытие, это способно привести к кровельной деформации из металлической черепицы. Скорее всего, это оборвет ветровым порывом с фононной кромки крыши. По этой причине для фиксирования ветровой планки нужно заранее набивать доску-подкладку с шириной в 8 см и толщиной 1.5-2 см.

Полезный совет! Подкладку требуется выбирать из прочного дерева, и лучше всего выбирать вяз или дуб, при этом сама по себе доска прибивается косыми гвоздями. Крепление, забитое под углом к дощатой поверхности, выдерживает самые сильные ветровые порывы.

Такую часть работу удобнее всего производить на этапе набивания реек контрольной обрешетки на базе будущей крыши. После того, как лист металлической черепицы будет уложен на кровельную поверхность. край фиксируют при помощи сосновой рейки 2*2 см, и так кромка покрытия будет жестко зафиксирована не станет выдавливать ветровую накладку при большом снеговом скоплении на кровле. Монтаж ветрозащитной накладки начинают с карниза, и при этом полка в первой секции должна заходить поверх капельниковой планки. На каждый новый отрезок ветровой планки монтируют внахлест 4-5 см с предыдущим листом. В верхней части полку требуется завести под коньковую накладку.

Установка планок на крыше из профилированного настила

Метод крепления планок ветрового типа на кровлю из профилированного настила ничем не отличается от установки профиля на кровельную кромку из металлической черепицы. Как и предыдущим методе, крепление защитного элемента будет выполняться на заранее нашитую по кровельному торцу опорную доску древесины, с шириной 7-8 см. Именно она и будет воспринимать большую часть нагрузок, которые связаны с ветровыми порывами и кровельной деформации. Еще одним отличие будет расположение кромки покрытия кровли на краю основания.

Останется лишь наносить герметик на волновую верхушку, укладывать ветровую планку на край и прикреплять ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборочного процесса ветровой защиты для битумных типов покрытий немного отличаются от случаев металлической черепицы и профилированных листов. Главная особенность будет заключаться в том, что планка будет подклеена под крышу. Первым делом на основание кровли требуется укладывать контрольную обрешетку. Для мягких покрытий обычно применяют обработанную фанеру или ОСБ плиты. Новым этапом станет укладка торцевой фронтонной доски. Из-за того, что у кровельного гибкого материала нет профилированной поверхности, не требуется придавливать волну на кровельное основание. По этой причине не требуется поднимать ветровую планку над базой подкладки. Достаточно только герметично прикрывать приклеенную кромку гонта или полотна. Для удерживания защитной планки из металла на кромке крыше достаточно прибивать бруски с сечением 4*4 см. Это требуется сделать на этапе монтажа кровельной обрешетки.

После того, как подкладка под первый слой стеклорубероида или гонты был приклеен на кровельный скат, требуется прибить ветровую планку. Под горизонтальную полку требуется наносить клеевой слой и прикрепить стяжками. Уже на этапе настилания покрытия кровли приклеивают на ветровую защиту по уровням пружины. В местах стыкования полотна с карнизной накладкой профиль из металла ветровой планки укладывают поверх карниза, в верхней части планку требуется запускать под коньковый треугольник.

Установка переднего номерного знака — iFixit Repair Guide

• Соберите свои инструменты. Дрель, маркер, сверла, малярная лента.

• Запасные части тоже. Кронштейн переднего номерного знака и 4 пластиковые распорные заклепки.

• Не забудьте про Туарег

• org/HowToDirection»>

  Используйте малярную ленту, чтобы отметить сверла на глубину 1/2 дюйма, чтобы не просверлить бампер слишком глубоко.

Редактировать

• Расположите рамку номерного знака и отцентрируйте ее на эмблеме VW и парковочной камере (ниже, если она установлена). Вы можете использовать вертикальные опоры в нижней решетке (это плохо видно на этом рисунке), чтобы облегчить выравнивание.





















• Закрепите рамку номерного знака малярным скотчем.

• С помощью маркера отметьте четыре отверстия, которые вы будете сверлить.

Редактировать

• Снимите раму для облегчения сверления.

• С помощью сверла 1/8 дюйма просверлите четыре направляющих отверстия в центре каждой позиции.

• Завершите отверстия, увеличив их сверлом 11/32 дюйма.

Редактировать

Установите четыре пластиковые распорные заклепки.

Убедитесь, что они установлены с помощью гнезда (как показано), чтобы убедиться, что заклепки полностью сидят, прежде чем вставлять центральный штифт.

Редактировать

• Постучите по центральным штифтам заклепок, чтобы они оказались на одном уровне с телом заклепки.

Монтаж лобовой доски

Монтаж лобовой доски	Ед. изм	Единичные расценки
50-500 кв.м.	501-1000 кв.м.	1001-5000 кв.м.	более 5001 кв.м.
Монтаж лобовой доски	пог.м	210	204	198	193

Современная крыша – это многокомпонентная система, которая состоит из множества важных элементов

Хотите получить хороший результат — нужно уделить должное внимание всем им, и монтаж лобовой доски не исключение

Лобовой доской называют деталь, которая закрепляется на самом конце карнизного свеса скатной крыши. В этой зоне мы видим торцы деревянных стропил, выступающих за плоскость стены. Как правило, стропильные ноги при монтаже кровли делаются по длине «с запасом», потом поперёк них натягивается шнур (параллельно стене на заданном расстоянии) и производится обрезка. Стропила обрезаются по месту либо отвесно, либо строго перпендикулярно их кромкам. Первый вариант используется намного чаще, так как это облегчает процесс установки системы водоотвода.

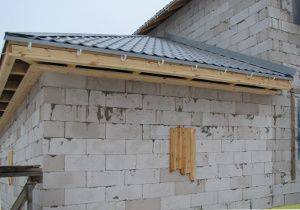

После точной обрезки стропил можно производить установку лобовой доски. Она необходима, как основа для крепления водостоков, она защитит подкровельное пространство от мусора, снега и косого дождя. В некоторых случаях эта деталь помогает дополнительно скрепить стропила воедино.

Конструктивно лобовая доска является зашивкой вертикальной части свеса крыши, иногда тут для этих же целей могут использоваться металлические планки, карнизные пластиковые детали и т.д. Но чаще всего в этом качестве выступает обрезная хвойная доска. Это должен быть калиброванный пиломатериал первого сорта, нарезанный из здорового леса. Что касается влажности, то идеальным вариантом будут сухие доски (15-17 процентов), неплохо себя покажут изделия, немного просушенные атмосферным способом до 28-22 процентов влажности.

Ширина доски выбирается по толщине стропил (+ учитывается тот факт, что стропильная нога срезается под углом). Но главное, чтобы лобовая доска в Москве после монтажа была заподлицо с торцами стропильных ног или с небольшим запасом перекрывала торцы. Обычно в ход идёт пилопродукция шириной порядка 180-250 мм.

Толщину лобовой доски выбирают самую небольшую. Учитывая выполняемые данным элементом функции, пиломатериал «шалёвка» толщиной 25 мм (она имеет небольшой вес) подойдёт для этого отлично. Также можно применить обрезную доку ТУ с толщиной 22-23 мм, или полосы из ОСБ-3, либо фанеры ФСФ.

В любом случае, лобовая доска испытывает на улице массу агрессивных воздействий, поэтому её следует обработать как антисептиком, так и антипиреном.

Осуществляется монтаж лобовой доски при помощи стойких к коррозии метизов. Лучше всего подходят гвозди с ершением длиной 80-100 мм, либо можно выбрать такой же длины анодированные саморезы по дереву, которые вкручиваются через тело досок в торцы стропил.

Варианты материалов, используемых для создания лобовых досок

Лобовые доски для кровли могут изготавливаться из любого типа сырья. Единственное требование к ним — соответствие стандарту качества. Если ранее это была исключительно древесина, то теперь не исключено использование:

• Пенополиуретана или поликарбоната. Конструкции из этого материала стоят недорого, однако имеют один минус — высокий коэффициент расширения под воздействием температуры, например, при постоянном нагреве солнечными лучами.
• Поливинилхлорида. Планка на основе этого состава отличается небольшим весом и широкой цветовой палитрой. Однако, также, как и предшествующий вариант конструкции является нестабильным при воздействии солнечных лучей и перепадов температур.
• Оцинкованной стали. Такой материал является хорошей альтернативной деревянному брусу только в том случае, если он покрыт специальной краской. Таким способом обработанная планка не будет подвержена влиянию коррозии, плюс ко всему имеет сравнительно небольшую массу.

Реже используют алюминий или медь для формирования лобовой планки на каркас кровли. Первый сплав очень сильно деформируется даже во время монтажа, а медь, если я является крепким сырьем, то стоит очень дорого.

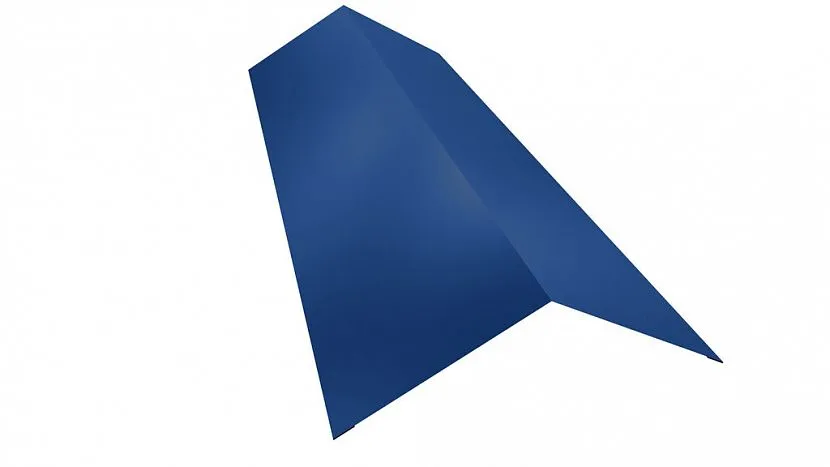

Металлическая карнизная планкаИсточник azkf-krasnodar.ru

Монтаж основания под профнастил

Обрешётка, на которой будет зафиксирован профнастил, укладывается по строгим правилам.

В горизонтальном направлении к деревянным рейкам, фиксирующим гидроизоляционный материал на стропилах, прикрепляют обрешётку. Её первым элементом должна быть карнизная доска, которая толще остальных деревянных деталей.

Толщина карнизной доски выбирается с учётом высоты волны профилированного материала и длины крепёжных элементов, вбиваемых или вкручиваемых с лицевой стороны финишного покрытия кровли.

Если по всей площади крыши на контробрешётку прибивают доски стандартного размера (23х100 мм), то на карнизе монтируют две более толстые доски (50х100 мм)

Несмотря на степень разрежённости конструкции, в коньковой и карнизной областях кровли желательно монтировать по добавочной доске. Такими же упрочнёнными следует сделать места, где сквозь крышу проводятся дымоход и трубы вентиляции.

Все доски обрешётки располагают через одинаковые интервалы. Только карнизные и коньковые доски монтируют ближе друг к другу.

В области конька на каждом скате предпочтительнее устанавливать по две доски обрешётки, делая этот уязвимый участок более прочным

В торцевых зонах кровельного ската монтируют ветровые доски. Их прибивают так, что они немного поднимались над уровнем других деталей обрешётки. Высота ветровых досок должна соответствовать высоте волны профилированного листа.

Крепление конструкции

Элементы обрешётки фиксируют на кровле снизу вверх. Работу выполняют в 4 этапа:

1. Доски или брусья обрабатывают антисептиком и сушат в течение суток.
2. На край ската натягивают верёвку, горизонтальность которой проверяют строительным уровнем.
3. Для упрощения монтажа создают деревянную заготовку, длина которой равна протяжённости интервала обрешётки.
4. Ориентируясь на верёвку и пользуясь шаблоном, на каркасе кровли горизонтально фиксируют элементы обрешётки. Доски соединяют со стропилом двумя крепежами. При этом первый фиксатор должен находиться ближе к одному краю доски, а второй — ближе к другому. А брусья крепят одним гвоздём, забиваемым в самую середину материала.

В доску необходимо вбивать два гвоздя, а в брус — один, поскольку он значительно уже

Закрепляя обрешётку, надо руководствоваться следующими правилами:

• оптимальной длиной крепежей будет та, что в 3 раза больше толщины обрешётки;
• детали конструкции стыкуют исключительно в местах пересечения со стропилами;

Функциональность элемента

Ветровая доска относится к группе доборных элементов для декоративной и защитной отделки кровельной конструкции. Подготовленные планки предназначены для защиты торцевой части стропильных ног от ветровой нагрузки и природных осадков. Кроме выступающей части опорной системы под кровельное покрытие от воздействия окружающей среды осуществляется снижение уровня относительной влажности воздуха в чердачном помещении и степень естественного продувания. При этом лобовая доска не является герметичным препятствием для вентиляции подкровельного пространства, только частичным барьером для ветровых потоков.

Если рассматривать понятие, что такое ветровая доска с точки зрения деревянного зодчества, то это элемент не столько защитный или опорный, сколько декоративный. Здесь планки (или фризовые/красные доски/платок) устанавливались по всему периметру скатной конструкции, они служат маскирующей деталью для перекрытия проходных зон с бревна на обшивочные доски. При этом деревянные заготовки по исполнению были практически всегда резными или украшенными поверхностной резьбой.

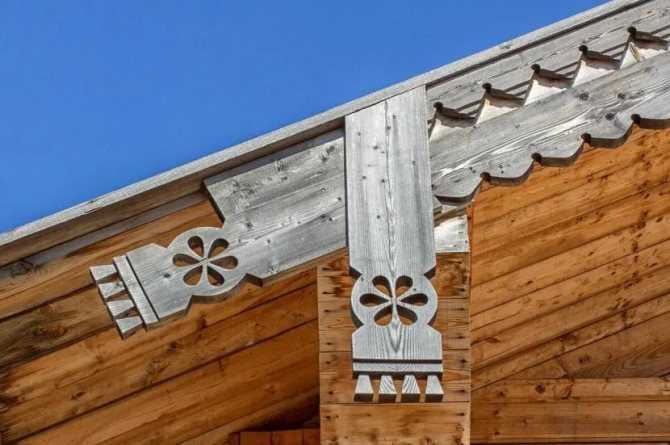

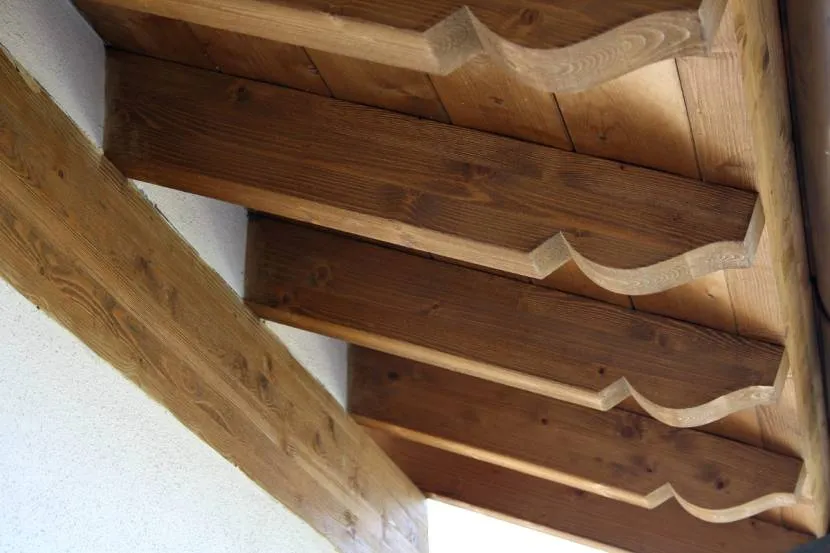

Декоративное оформление фасадной части дома резными ветровыми планками Источник yandex.net

Кроме этого, лобовая доска выступает в роли обвязки стропилин, придавая каркасу законченную жесткую форму. Также установку этого доборного элемента можно считать мерой по усилению опорной конструкции под формирование и декоративное оформление карнизного свеса крыши. Ветровая доска используется в качестве основания под капельник или L-образную планку, к которому в свою очередь крепятся детали водосточной системы.

Что необходимо знать о конструктивных особенностях

Ветровая планка для профнастила нужна для фронтонных частей кровли. Описываемые накладки будут защищать систему от задувания и разрушения. Крепление можно осуществить саморезами, расстояние между которыми составит 200 мм. В зависимости от того, какова высота волны, подбирается длина крепежа. Для того чтобы листы профнастила не были сорваны во время сильных ветровых нагрузок, следует оборудовать фронтонный свес.

Когда припуск листов с фронтальной части достигает 70 мм, используется ветровая рейка, ее размеры равны 25х80 мм. Крепежом выступают саморезы. Если с фронтальной части здания припуск незначителен или его и вовсе нет, тогда дополнительно к рейке рекомендуется применить еще и ветровую планку для профнастил, она напоминает стальной уголок, а крепление узла следует осуществлять с шагом до 300 мм и с поперечным нахлестом в 150 мм.

Предварительные расчеты

Стропильная система крыши Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

• длину стропил;
• шаг монтажа элементов;
• расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, м	Расстояние между стропилами, см	Размер сечения бруса стропил, см
До 3	120	8х10
До 3	180	9х10
До 4	100	8х16
До 4	140	8х18
До 4	180	9х18
До 6	100	8х20
До 6	140	10х20

Остальные элементы кровельной системы должны иметь такие сечения:

• мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
• диагональные стропильные ноги и ендовы – 10х20 см;
• затяжки – 5х15 см;
• прогоны – 10х10, 10х20 см;
• подкосы – 10х10 или 15х15 см;
• подшивочные доски – 2,5х10 см;
• ригели – 10х15 или 10х20 см.

  Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крыши

По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров

Для определения длины стропила воспользуйтесь теоремой Пифагора

Расчет сечения стропил зависит от материала кровли
