УШП фундамент своими руками: расчет и технология о процессе

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

1. Обустройство котлована.
2. Монтаж дренажных труб.
3. Прокладку коммуникаций.
4. Укладку утеплителя.
5. Армирование.
6. Сборку теплого пола.
7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

• контуры фундаментной основы;
• пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

1. Очистку стройплощадки от строительного мусора и растительности.
2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
4. Извлечение грунта по периметру котлована для дренажных магистралей.
5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

1. Постелите геотекстиль.
2. Насыпьте щебенку.
3. Уплотните щебень.
4. Уложите трубы дренажа.
5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

1. Выполните монтаж коммуникаций.
2. Насыпьте слой песка.
3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

• стойкостью к развитию микроорганизмов;
• экологической чистотой;
• устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

• используйте вязальную проволоку для соединения арматуры;
• укладывайте арматурную сетку двумя ярусами;
• обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

• обеспечение расстояния 100 мм между магистралями обогрева;
• выполнение отступа от внешних стен 150-200 мм;
• правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

• заливайте бетон 10-сантиметровым слоем;
• производите заливку с интервалом не более часа;
• применяйте вибратор или плиту для трамбовки бетона.

Из чего состоит

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

• подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
• систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
• основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
• систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

В чем особенность технологии?

• Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
• Глубина такого фундамента – минимальное.
• Все коммуникационные трассы проходят внутри утепленной шведской плиты.
• Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Плюсы УШП фундамента

Этапы строительства шведского фундамента

Технологию строительства утепленной шведской плиты можно разбить на несколько этапов:

1. Подготовка котлована, путем изъятия верхнего слоя земли.
2. Укладка утрамбованного слоя песка.
3. Монтаж дренажной системы и коммуникационных труб.
4. Укладка утрамбованного слоя гравия.
5. Возведение вертикальной опалубки по периметру и выполнение утепления боковой части плиты.
6. Монтаж двухслойной теплоизоляции основания.
7. Процедура армирования с помощью металлических прутьев диаметром 12 см.
8. Монтаж системы под теплые полы.
9. Залив бетонного основания плиты толщиной 10 см и его последующее выравнивание и шлифование.

Пошаговая инструкция

Рассмотрим проведение каждого из этапов строительства УШП подробнее:

1. Подготовительный этап не имеет существенных отличий от технологии обустройства стандартного монолитного фундамента малоуглубленного типа. На участке по периметру предполагаемой постройки (площадь расчищенной территории должна немного превышать площадь плиты фундамента) необходимо расчистить пространство и снять верхний слой земли. На этом же этапе необходимо вырыть траншеи под последующую укладку труб дренажной системы по стенам фундамента. Далее выполняется утрамбованный 15 миллиметровый слой песка, на который высыпается геологический текстиль (плотность 200 г на квадратный метр). В углах оборудуются смотровые колодцы, а по периметру укладываются дренажные трубы. Поверх дренажной системы насыпается прослойка гравия (от 15 до 20 сантиметров), и утрамбовывается второй слой песка. Для облегчения процедуры трамбовки рекомендуется увлажнить материалы. Поверх этого слоя проводятся все коммуникации: канализация, водоснабжение, электричество и т.д.
2. Следующий важный этап заключается в реализации теплоизоляции плиты. Для этого можно использовать Л-блоки или любые плиты теплоизоляционного материала. Вариант Л-блоков менее трудоемок, и заключается в утеплении по плиты по периметру с помощью специальных угловых и торцевых элементов. Основой таких блоков является лист асбестоцемента и пенополистерол. Данные блоки обладают повышенными показателями жесткости, что позволяет отказаться от сооружения опалубки по периметру постройки. В случае утепления обычным пенополистеролом для обеспечения жесткости конструкции в торцевой части сооружают опалубку из влагоустойчивой фанеры. В остальной части плиты укладывается утеплитель (как можно плотнее) слоем с толщиной от 20 до 30 сантиметров в зависимости от климатических условий местности. По периметру выкладывается арматура и трубы для системы теплых полов.
3. Завершающим этапом считается заливка УШП бетоном, толщина слоя которого должна быть не менее 10 см. Спустя сутки, когда бетон подсох, фанерную опалубку можно разобрать и перейти к зачистке и шлифовке бетонного основания плиты.

Утеплённая шведская плита – технология строительства

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома

Пошаговое строительство шведской плиты:

• Производится расчистка площадки разметка границ будущего фундамента;
• Роется котлован на глубину 45-60 см.

• Дно котлована тщательно выравнивается. Подготавливаются траншеи для прокладки водопроводных, канализационных труб и электрокабелей.
• При необходимости прокладывается дренажная система;

• По периметру производится монтаж опалубки;
• Насыпается слой щебня или гравия на высоту 5-15 см. Тщательно утрамбовывается;
• Насыпается слой песка на 10-15 см и тщательно трамбуется;
• Внахлёст выкладывают гидроизоляционную плёнку или рубироид;
• Проводится выкладка пенополистерола с минимальной толщиной материала в 10 см.

• Верхний слой армирующей сетки;
• Производится подключение труб коллектору и опрессовываются. По технологии, перед заливкой бетонного пласта трубы водяного пола накачиваются воздухом, во избежание их деформации под весом жидкого бетона.

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома. УШП фундамент не является исключением. Мы постараемся показать вам плюсы и минусы данной конструкции

А в нашем видео в конце статьи специалисты постарались обратить внимание на основные моменты при возведении данного основания

Проведение земляных работ и подготовки

В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг. Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.

Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.

Функциональный проект

В одном из подмосковных коттеджных поселков поблизости от Ярославского шоссе по задумке владельца участка должен был появиться большой одноэтажный дом с плоской кровлей Проект предполагал наличие нескольких террас на уровне входной группы, а также зону отдыха на крыше. Общая площадь дома с учетом крылец и террас составила 299 м², жилая площадь – чуть более 240 м².

Планировка дома, как, впрочем, и сам проект, пропитаны идеями функциональности и эргономичности. За счет разной высоты перекрытий коттедж разделен на несколько зон. Высота гаража не превышает отметку в три метра. В части дома, где расположились спальни и зоны отдыха, перекрытия находятся на уровне четырех метров. В гостиной с панорамными окнами высота потолков уже составляет пять метров: наполненное светом пространство практически стирает границу между помещением и окружающим ландшафтом.

Каждая из зон имеет железобетонное монолитное перекрытие. Кроме того, сам дом будет построен из кирпича толщиной 380 мм, утеплен и закрыт облицовочным кирпичом. Очевидно, что нагрузка на бетонное основание будет колоссальной. Расчет показал, что с учетом требований по энергоэффективности, затратам на устройство отопления и монтаж инженерии наиболее рациональным вариантом является утепленная шведская плита, адаптированная под индивидуальные особенности данного объекта. К тому же по данным расчетам при устройстве ленточного фундамента с полами по грунту большая часть нагрузки приходилась бы на ленточную часть. Заглубление ниже уровня промерзания, грунтовые работы, дренаж, устройство инженерии и полов по грунту обошлись бы в данном проекте на 30% дороже УШП. Еще один плюс в пользу утепленной плиты – равномерное распределение нагрузки между ребрами жесткости и плитой.

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

• технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
• особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
• основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
• фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
• утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
• плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

• устройство такого основания подразумевает большие финансовые затраты;
• устройство подвальных помещений данная технология не предусматривает;
• теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
• пенополистирол подвержен риску повреждения вездесущими грызунами;
• нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
• покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
• этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Плюсы и минусы

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

• Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
• Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
• Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
• Отступ греющих труб от наружных стен должен составлять не менее 15 см.
• Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
• Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Что представляет собой УШП (утепленная шведская плита)

Фундаменты УШП технологии представляют собой высокотехнологичные малоуглубленные основания, которые допустимо строить в регионах с самыми разными климатическими условиями. Главное удобство такого варианта состоит в возможности параллельно со строительством провести все необходимые коммуникации под зданием.

Определение

Утепленная шведская плита – это современная разновидность фундамента монолитного типа в виде утепленной с нижней части пенопластом плиты, со встроенным отоплением и коммуникациями.

Суть технологии

Суть технологии обустройства УШП состоит в создании многослойной структуры фундамента, который после изготовления и установки может выполнять функции пола, поскольку имеет идеально ровное бетонное основание. Фундамент расположен на тщательно утрамбованной и укрепленной подушке из щебенки и песка, что позволяет сделать основание достаточно прочным (укрепляется ребрами жесткости толщиной около 20 сантиметров).

Для придания высоких теплоизоляционных характеристик перед заливом бетонного основания проводится высококачественная теплоизоляция (основания и по бокам), к тому же есть возможность оборудовать встроенные в фундамент коммуникационные системы.

Что из себя представляет УШП?

Преимущества шведской плиты

Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания

• Отличные энергосберегающие показатели. Даже в случае поломки системы отопления тепло будет сохраняться до 2 суток, а за это время можно произвести ремонтные работы.
• Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания.
• Долговечность фундамента, благодаря отсутствию температурных и усадочных швов.
• Так как бетон заливается по уровню, то такое основание является идеальным для чистового пола и укладки любого напольного покрытия.
• На данном основании возводятся любые строения с малой этажностью ( до 3-х этажей): панельные, каркасные, блочные, каменные, кирпичные дома или срубы.
• Ориентировочно за месяц от начала расчистки площадки можно начинать возводить стены дома, что значительно сокращает сроки стройки в целом. Все работы могут быть выполнены в течение одного сезона с весны по осень.
• Проблемы с возникновением сытости, разрастания грибков если не сводятся к нулю, то, по крайней мере, минимизируются.
• Это рациональное комплексное решение. Данное основание является энергосберегающим, и сохраняет тепло в 3-4 раза больше, нежели стандартные ленточные и др.

Преимущества шведской плиты

Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания

• Отличные энергосберегающие показатели. Даже в случае поломки системы отопления тепло будет сохраняться до 2 суток, а за это время можно произвести ремонтные работы.
• Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания.
• Долговечность фундамента, благодаря отсутствию температурных и усадочных швов.
• Так как бетон заливается по уровню, то такое основание является идеальным для чистового пола и укладки любого напольного покрытия.
• На данном основании возводятся любые строения с малой этажностью ( до 3-х этажей): панельные, каркасные, блочные, каменные, кирпичные дома или срубы.
• Ориентировочно за месяц от начала расчистки площадки можно начинать возводить стены дома, что значительно сокращает сроки стройки в целом. Все работы могут быть выполнены в течение одного сезона с весны по осень.
• Проблемы с возникновением сытости, разрастания грибков если не сводятся к нулю, то, по крайней мере, минимизируются.
• Это рациональное комплексное решение. Данное основание является энергосберегающим, и сохраняет тепло в 3-4 раза больше, нежели стандартные ленточные и др.

Устройство утепленной шведской плиты

Устройство УШП

Сложная конструкция утепляется теплоизоляцией с водоотталкивающими характеристиками. Верх монолитной плиты подготовлен под укладку пола первого уровня дома. Под стенами по периметру устраиваются ребра жесткости.

Утепленная шведская плита (УШП) включает:

• дренажную систему труб по грунту;
• геотекстиль;
• песчаную подушку;
• щебеночную подсыпку;
• утеплитель (экструдированный пенополистирол);
• бетонную плиту с армированием, обогревом и коммуникациями внутри.

Канализация, водопровод, закладываются в тело фундамента, а обогрев пола делается с помощью водяных труб, подключенных к котлу. Прогрев осуществляется равномерно, поэтому на первом этаже строения не требуются радиаторы. Теплый пол обычно прячется в стяжку, но в случае с экономным основанием заливка не нужна.

Почва под домом зимой не промерзает, грунт не вспучивается с наступлением тепла или в сильные морозы. Для бетонирования применяется утепленная несъемная опалубка, которая дополнительно сохраняет внутреннюю энергию помещения. Выводы коммуникаций рассчитываются точно и выступают из-под пола в нужных местах.

Ставится система дренажа по периметру в условиях повышенной влажности грунта. Отвод воды делается в болотистой местности и на участках с высоким стоянием влаги. УШП плита находится на сухой основе, а стоки поступают в общую канализацию или скапливаются в отдельных емкостях.

Строительство плитного фундамента

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS). Этот материал оптимален для подземных конструкций. Среди его достоинств:   ■ Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

  ■ Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.   ■ Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.   ■ Плиты не подвержены гниению и воздействию микроорганизмов.   ■ Заявляемый производителем срок службы в грунте – не менее 50 лет.

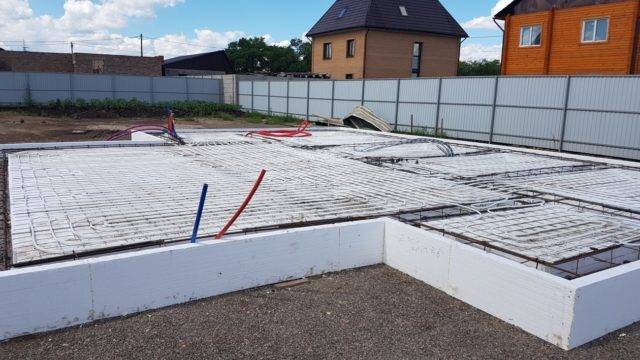

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Технология изготовления фундамента
