Уклон пандуса для инвалидов в градусах: Новые нормы этого года – как рассчитать допустимый угол?

Бортики и площадки

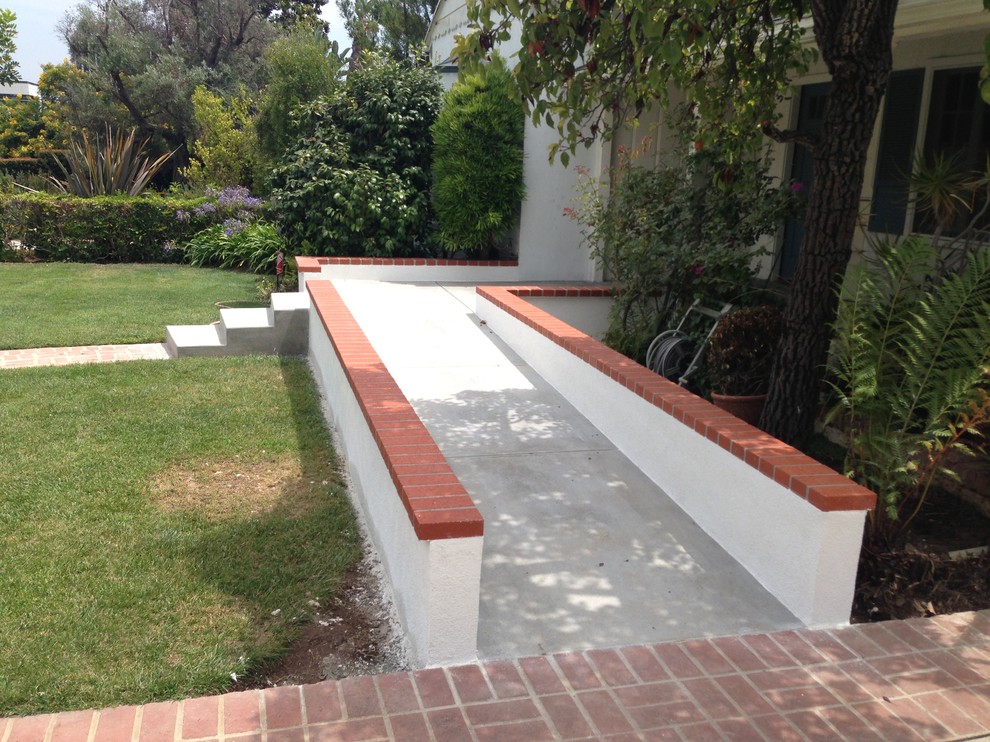

Правильно построенный пандус должен иметь ограничения в виде бортиков. Этот элемент конструкции позволит безопасно перемещаться по наклонной поверхности. ГОСТ рекомендует создавать ограничительные элементы, размеры которых в высоту составляют 5 см или более.
Но в тех местах, где наклонная дорожка ограничена стеной или сплошными перилами, требования установки бортиков неактуальны.

Любой пандус для инвалидов и маломобильных групп населения оборудуется горизонтальными площадками. Начало подъема и начало спуска должны иметь такие площадки. Минимальные размеры каждой из них – 1,5×1,5 м.

Если наклонная поверхность достаточно длинная – больше 9 м, то она делится на несколько маршей, между которыми тоже должны быть горизонтальные площадки. Кроме того, они обязательны при каждой смене направления наклонной дорожки.

В любом случае наклонная дорожка не должна быть помехой движению пешеходов.

Что собой представляет пандус для инвалидов? Это наклонное устройство, соединяющее между собой две горизонтальные площадки, расположенных на разных уровнях. Так как этой конструкцией пользуются инвалиды, а также родители маленьких детей в колясках, то к ней предъявляются достаточно жесткие требования. И эти требования узаконены ГОСТом.

Начнем с того, что современные пандусы делятся по конструктивным особенностям на несколько видов.

• Стационарные.
• Съемные.
• Откидные.
• Телескопические или выдвижные.
• Рампы.

В независимости от сильных различий этих видов, требования ко всем одинаковые. Итак, давайте рассмотрим, что требует от пандусов для инвалидов государственный стандарт (ГОСТ).

Особенности обустройства и эксплуатации

Обобщение требований по обустройству пандусов облегчит проектирование и монтаж удобных конструкций для перемещения инвалидов.

Сооружение, состоящее из двух аппарелей, пригодно для эксплуатации исключительно одним инвалидом, передвигающимся на коляске. Объясняется это просто.  Промежуток между колеями рассчитывается исходя из расстояния между колесами на инвалидной коляске. В различных моделях промежуток отличается, следовательно, и ширина пандуса подбирается индивидуально. Оптимально, когда стационарное сооружение для подъема в общественных местах обладает сплошной поверхностью. При необходимости оставить проход из ступенек для лиц, помогающих передвигаться инвалиду, ширина швеллеров должна быть достаточной, чтобы подходить для различных моделей колясок.

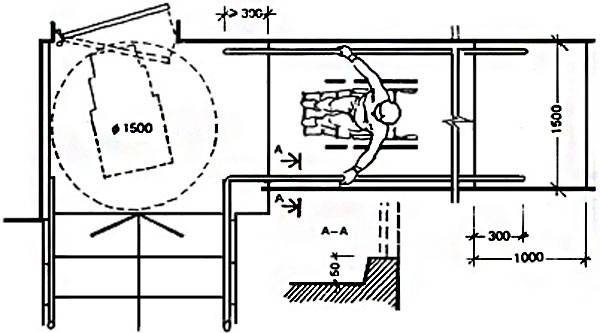

При монтаже нескольких маршей пандуса, следует предусмотреть наличие достаточной ширины на горизонтальных площадках для комфортного разворота. Минимальные габариты составляют:

• ширина площадки – 1,85 м;
• глубина – 1,4 м (в случае открытия двери внутрь);
• при наружном открытии двери минимальный промежуток составляет 1,5 м.

Помимо условий по соблюдению уклона, ширины конструкции и оснащение ее поручнями, существуют и другие требования:

• Пандусы должны обладать прямой формой. Винтовая конструкция разрешается в исключительных ситуациях.
• Расстояние между площадками для отдыха не должно превышать 800 см.
• Минимальная грузоподъемность конструкции составляет 350 кг/м2.
• Предельная высота одного пролета – 80 см.
• При полном повороте винтовой конструкции минимальная ширина 200 см.
• Край сооружения оснащается бортиком высотой 5 см или металлической трубкой на расстоянии 10-15 см от поверхности.

Отдельного внимания заслуживают поручни на пандусе для инвалидов. Что следует знать в дополнение к изложенным ранее требованиям:

• для удобства передвижения поручни обладают округлой формой;
• диаметр трубы – от 3 до 5 см, оптимально – 4 см;
• расстояние между стеной и перилами: при ровной поверхности – 4,5 см, для шероховатой стены минимальное значение увеличивается до 6 см;
• промежуток между поручнями составляет от 0,9 до 1,0 м.
• начало и конец наклонной поверхности пандуса для инвалидов маркируется предупредительными линиями.

Совет! Для снижения уровня шума пандус оснащается демпферной лентой.

В исключительных случаях разрешается уклон 15%, предельно допустимое значение составляет 18%.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

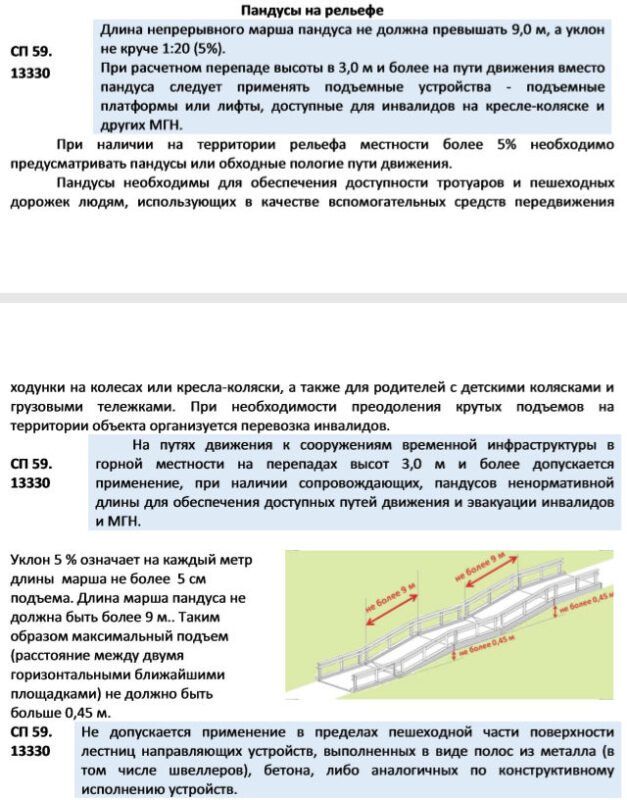

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП

Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам. Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м. Ограждение спуска производится с двух сторон. Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Актуальность проблемы

Мало кто задумывается о том, что 10 % всех людей – это инвалиды. При этом 1/3 из них может перемещаться только на коляске. Но встречаются такие люди на улице крайне редко. Одна из основных причин – это банальная невозможность выйти из дома, в котором по конструкции не предусмотрен пандус для колясок. В настоящее время эти конструкции есть далеко не везде, что существенно затрудняет жизнь инвалидов. Но даже в оборудованных зданиях они не всегда соответствуют нормативу. Некоторые даже называют пандусом доски, брошенные на ступеньки, но это недопустимо. Параметры данной конструкции, или, как ее еще называют, устройства доступности, регламентируются документами, в которых указаны все требования к ее внешнему виду и оборудованию.

Нормативные размеры и конструкции

Нормативные размеры регламентируют акты ГОСТ, СНиП:

• максимально допустимая высота пролета до 80 см;
• ширина для двустороннего движения 1,8 м, одностороннего 1,5 м;
• оптимальная ширина пандуса от 2 м;
• край дорожки дополняют бортиками высотой от 5 см;
• металлические поручни устанавливают на высоте до 0,9 м.

Двухколейные конструкции ставят для индивидуального пользования. Обустройство пандусов для мест общего пользования допускается в виде ровного сплошного покрытия. Для удобства передвижения инвалидов с ОВЗ посередине дорожки делают ступени для сопровождающего, ширина ступеней не более 40 см.

Предельные углы спуска

Чтобы перемещение колясок по пандусу было комфортным, установлены следующие нормативы:

1. Уклон пологой части не более 8-15%. На практике максимальная величина уклона редко превышает 10%. Увеличивают показатель в условиях ограниченной площади.
2. Максимально допустимый угол спуска 18%. В этом случае пандус обязательно оснащают перилами, поручнями.

Установка пандусов на лестничные пролеты возможна только с полной переделкой последних, во всех других случаях выявляется нарушение уклона.

Требования к площадкам

Нормативные размеры площадок:

• ширина от 18,5 м;
• глубина при открывании двери наружу от 1,5 м, внутрь – от 1,4 м;
• габариты горизонтальной ровной площадки для полного разворота от 2 м;
• ширина на выезде с прямого марша 90-140 см;
• ширина на выезде с поворота от 140 см;
• ширина перед спуском, поворотом под прямым углом от 140 см.

Все параметры допустимо увеличивать, но не уменьшать.

Элементы ограждения

Свод требований к ограждениям предписывает следующие параметры установки:

1. Ограждения устанавливают по всей длине дорожек, включая горизонтальные площадки. Ограждения не могут иметь перерывов более 2 см ширины.
2. Высота расположения основного поручня до 0,7 м. Дополнительные перила ставят на высоте от 0,5 м для детей, 0,9 м для сопровождающих.
3. Поручни делают ровными, округлыми без зазубрин, ранящих элементов. Элементы ограждения выставляют непрерывной линией, расположенной на одной рекомендованной высоте.
4. Фиксацию ограждений выполняют с наружной стороны, торцов.
5. Свободная часть поручней за пределами марша не менее 30 см. Концы делают закругленными.

Поручни и ограждения изготавливают из прочного материала. Чаще всего используют круглую трубу сечением 40-60 мм.

Пандусы для инвалидов: нормы. Уклон пандуса для инвалидов

Количество инвалидов-колясочников, на первый взгляд, не является большим, поскольку они встречаются на улицах наших городов не столь часто. Однако реальное количество людей с ограниченными возможностями намного выше.

Иллюстрацией реальной доли инвалидов служит любая парковка, на которой выделены места для данной категории водителей. Нормы, регулирующие количество таких мест, основаны на статистике, утверждающей, что каждый десятый гражданин имеет ограниченные возможности. Около 30 % из них передвигаются на колясках.

Причиной того, что такие инвалиды редко встречаются на улицах, служит отсталость инфраструктуры, которая не позволяет колясочникам самостоятельно передвигаться по нашим улицам. Для адаптации входных групп под нужды людей с ограниченными возможностями предусматриваются наличие специальных пандусов.

Законодательное регулирование проблемы

Основы регулирования защиты прав инвалидов заложены в ст. 7 Конституции, провозглашающей социальный характер нашего государства. Вторая часть данной нормы устанавливает обязательность государственной поддержки инвалидов.

Данные положения получили свое развитие в ФЗ «О социальной защите инвалидов в РФ» (№181-ФЗ от 24.11.1995 г.).

В целях исполнения данной нормы различные министерства и ведомства издали приказы об обеспечении доступа на свои объекты инвалидов-колясочников.

Особенности конструкции пандусов для инвалидов

Технические требования к пандусам для входных групп в здания содержатся в разделе 5.2. свода правил СП 59.13330.2012. Данный документ устанавливает максимальный уклон подъема каждого марша этого сооружения на уровне 5 %. При этом каждый марш не должен находиться выше 80 см от своего основания.

В случаях, когда перепад высот составляет не более 20 см, правила допускают максимальный уклон пандуса в пределах 10 %.

Если высота входной группы составляет более 3-х метров, она оборудуется лифтом, либо платформой с электрическим приводом.

Важно

В исключительных ситуациях, когда пространство не позволяет осуществить пристройку пандуса, допускается применение винтовой конструкции. Минимальная ширина такого сооружения при полном повороте не должна быть менее 2-х метров.

Ширина пандуса должна составлять от 1,5 метров при одностороннем движении и от 1,8 метра при наличии встречных потоков.

Для предотвращения падения колясок по краям маршей должны быть смонтированы вертикальные отбойники. Минимальная высота этих элементов составляет 5 см.

В тех случаях, когда входная группа расположена на высоте от 45 см., обязательно наличие боковых ограждений, оборудованных поручнями. Высота поручней должна находится в пределах от 85 до 92 см. Необходимым элементом является дополнительный поручень, располагаемый на высоте 70 см.

Важной составной частью программы возвращения инвалидов-колясочников к полноценной жизни служит их социальная адаптация. Наличие таких базовых элементов инфраструктуры как пандусы позволяет этой категории граждан переставать ощущать себя изгоями

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:

• стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы;
• откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.

Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:

телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций; рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется; ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

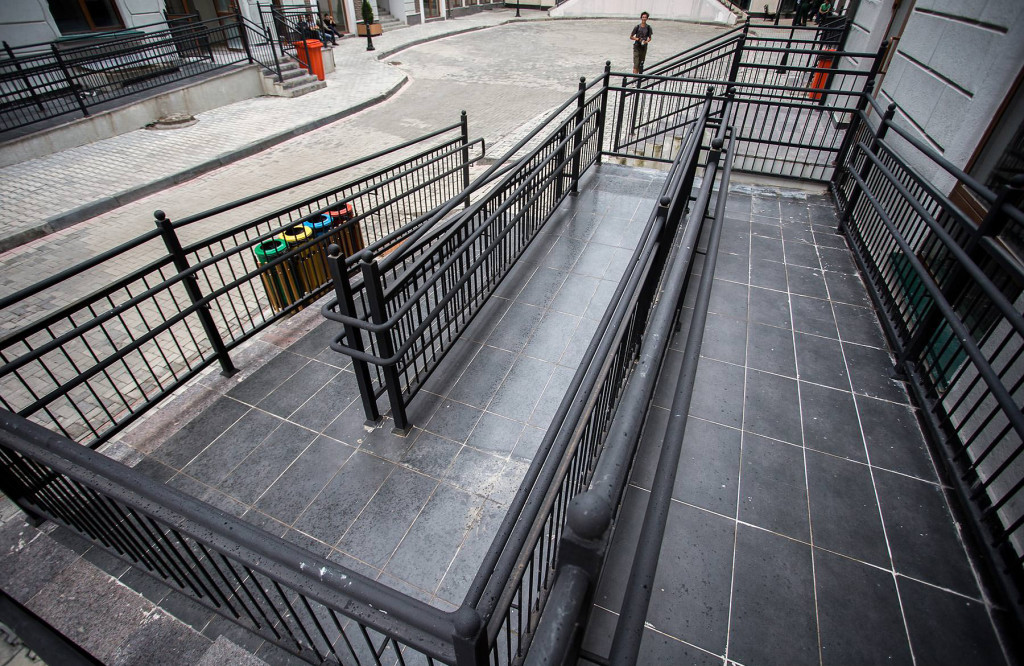

Поручни и перила

Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.

Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.

Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.

Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.

Дополнительные требования к установке перил включают в себя следующее:

• неразрывность их по всей длине дорожки;
• параллельность друг другу;
• круглое сечение размером 4-6 см;
• отступ от шероховатых стен – 6 см, от гладких – 4,5 см.

Установленные нормы

На законодательном уровне было определено, что к домам и различным зданиям должны подходить пандусы для инвалидов. Нормы их установки описаны в специальных сводах правил. Из них следует, что пандус является стационарной крупногабаритной конструкцией с установленным углом наклона. По правилам он не должен превышать 10 %. Значит, указанное устройство доступности должно быть длинным и пологим, чтобы любой инвалид-колясочник смог самостоятельно передвигаться по нему. Еще одним отличием пандуса от других устройств доступности (к которым также относят рампы, аппарели) является то, что он с обеих сторон оборудован поручнями. Ширина указанной конструкции должна быть не менее 1 м при одностороннем движении.

Необходимо лишь из несгораемых материалов изготавливать пандусы для инвалидов. Нормы предусматривают, что период огнестойкости должен быть не менее 2 часов. Из этого становится понятно, что деревянные конструкции ни в коем случае нельзя называть пандусом.

Угол наклона

Основополагающим параметром, на котором базируется проектировка сооружения пологих дорожек для инвалидов, является уклон пандуса. Поверхности, имеющие наклон, необходимо конструировать под углом определенной величины, которая указана в ГОСТе. При несоблюдении требований ГОСТа приспособление становится опасным и некомфортным для людей с физическими отклонениями здоровья.

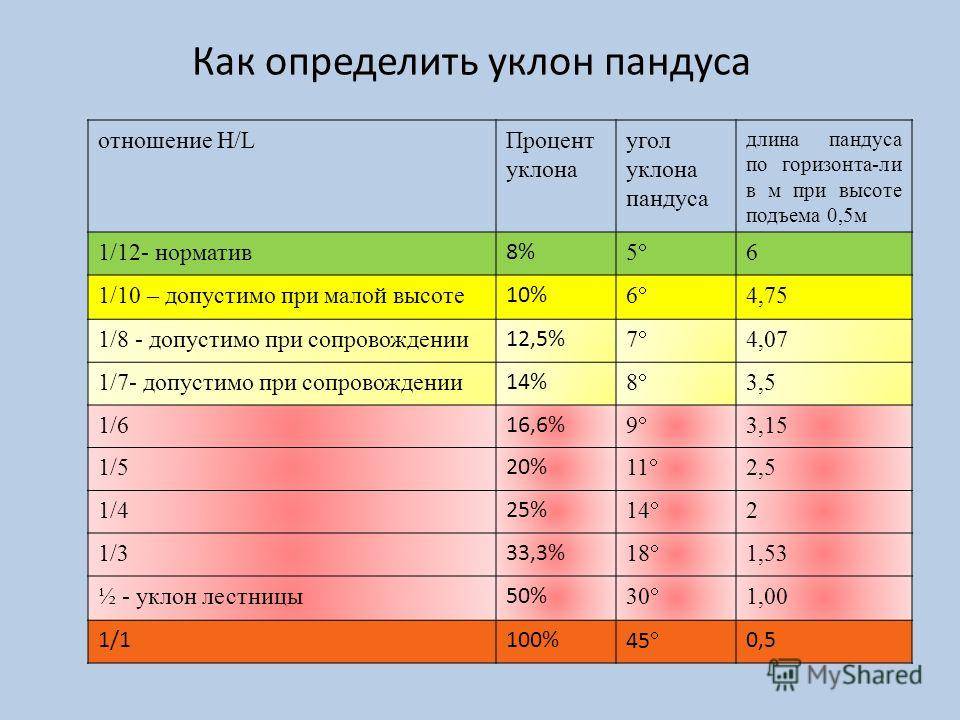

Расчет уклона пандуса производится путем соотношения его высоты к длине, то есть проецированием на горизонтальную ось, и выражается чаще всего в процентах, хотя иногда его определяют и в градусах. При обустройстве пандусов для инвалидных колясок ГОСТ рекомендует делать угол наклона не более 5 %. Если данную величину вычислять в градусах, то она будет немного меньше 3°, а конкретнее – 2,86°.

Максимальный уклон иногда разрешается увеличить, если пологая дорожка обустраивается на короткое время. Пределом в данном случае является 8 % или 4,8°. Кроме этого, обязательно должны соблюдаться два требования – перепад высот не превышает 0,5 м, а пологая дорожка не длиннее 6 м.

Важно! Согласно СП 59.13330.2012 в затесненных местах угол уклона площадки при необходимости можно увеличить до 10%, что соответствует 5,7°. Но следует избегать перепада высот свыше 20 см. Кроме того, требования СНиП содержат параметры допустимого поперечного уклона, который не должен быть свыше 2 %

Необходимо добавить, что лестницы в большинстве помещений, а также у входов в них, имеют довольно значительный наклон, из чего следует: оборудование их пандусами абсолютно нецелесообразно. Во-первых, подобная конструкция не будет отвечать вышеупомянутым правилам, а во-вторых – подниматься или опускаться по наклонной с углом 30-40° не представляется возможным

Кроме того, требования СНиП содержат параметры допустимого поперечного уклона, который не должен быть свыше 2 %. Необходимо добавить, что лестницы в большинстве помещений, а также у входов в них, имеют довольно значительный наклон, из чего следует: оборудование их пандусами абсолютно нецелесообразно. Во-первых, подобная конструкция не будет отвечать вышеупомянутым правилам, а во-вторых – подниматься или опускаться по наклонной с углом 30-40° не представляется возможным.

Стандартные размеры пандусов для инвалидов

Угол наклона

Начнем именно с угла наклона пролета, потому что это самый важный показатель в плане безопасной эксплуатации, от которого зависит простота и легкость движения колясок вверх или вниз. Измеряется данное значение в процентах. Кстати, процент можно определить через метрическую систему измерений. Если говориться о 10%, то это на один метр длины пролета верхний его край должен быть выше нижнего на 10 см. Итак, что требует от наклона ГОСТ:

• Если высота подъема пандуса – 80 см, то максимальный угол будет составлять – 5%. Или если перевести в градусы, то 2,9°.
• Если перепад плоскости не очень большой – 20 см, то показатель угла можно увеличить до 10%, это приблизительно 5,7°.
• Если высота пандуса не превышает полметра, а его длина не очень большая – до 60 см, то угол уклона может быть выбран 8%, это 4,8°. При этом ГОСТ точно определяет, что такое сооружение не должно быть постояннодействующим. То есть, оно устанавливается на какое-то определенное время.

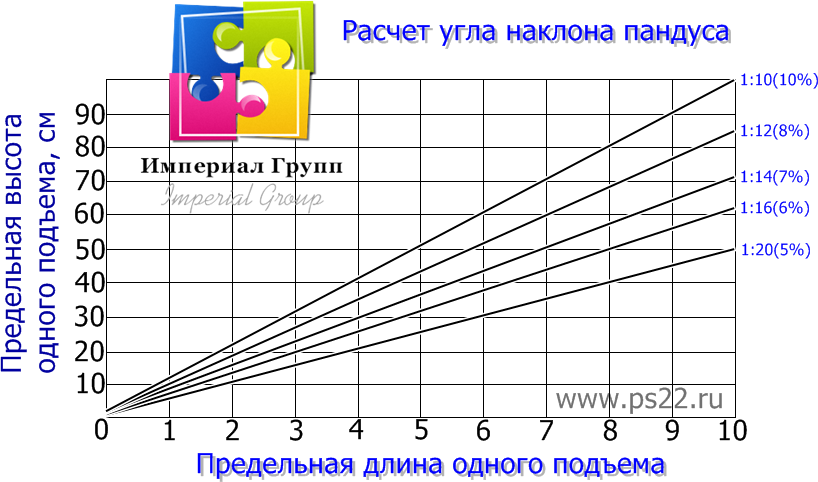

Как рассчитать пандус

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

• максимальная высота марша – 80 см;
• минимальная ширина винтового изделия (при полном повороте) – 200 см;
• минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
• вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
• минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
• максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит отметить понятия «чистой» и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

• 1:20 (на 1 см высоты должно приходиться 20 см длины);
• 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
• 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

• 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
• 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

• поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
• перила должны быть круглого сечения;
• диаметр поручня – 3-5 см (оптимальный размер – 4 см);
• минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
• с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
• нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
• для детей ограждения следует устанавливать на высоте 50 см;
• поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
• в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;
• расстояние между поручнями – 90-100 см;
• при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
• начало и конец конструкции должны маркироваться предупредительными полосами;
• с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

• модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
• если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
• чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
• установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
• чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Конструктивные элементы

Наиболее распространенная стационарная конструкция достаточно проста. Она включает горизонтальные площадки: въездную, выездную (вверху и внизу) и промежуточные (для отдыха при длинном пролете), а также наклонную дорожку. На верхней площадке и дорожке устанавливаются ограничительные поручни для инвалидов. Вся система устанавливается на опорной конструкции, от которой во многом зависит прочность всего пандуса. Отдельный ГОСТ регламентирует обустройство стационарных опор.

Основные требования к пандусам.

Чаще всего используются металлические конструкции (особенно если пандусы пристраиваются уже в построенном сооружении). В процессе строительства капитальных сооружений, как правило, пандусы располагаются рядом с обычной лестницей и изготавливаются из бетона (железобетона).

При конструировании пандусов необходимо учитывать некоторые дополнительные условия:

1. Дорожка должна иметь покрытие, исключающее чрезмерное скольжение.
2. Материал покрытия выбирается с учетом исключения его разрушения при передвижении любого типа инвалидных колясок, а также других возможных средств (велосипед, хозяйственная сумка, тачка и т. д.).
3. Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
4. В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.

Вывод

Зачем появились измерения наклона скатов в процентах для многих профессиональных строителей большая загадка. Указываемыми процентами пользоваться при расчетах очень сложно, в конце концов, все равно их приходится переводить в обыкновенные градусы. Такие действия не только требуют больше времени и специальных знаний, они увеличивают возможную ошибку. Каждое округление полученных значений и дальнейшее использование этих чисел в новых формулах увеличивает погрешности окончательного решения.

И последнее. Мы уже упоминали, что абсолютное большинство строительных приборов и инструментов имеет градацию в градусах, все размеры деталировок на рабочих чертежах также поданы в градусах. Имеются в виду углы запиливания стропильных ног, вертикальных и угловых упоров, стяжек и прочих элементов стропильной системы. Не нужно заморачивать себе голову процентами, для определения угла наклона пользуйтесь традиционными и единственно правильными градусами.

Таблица уклонов кровли
