Угловые камины из кирпича (48 фото): проект и размеры мини-камина с духовкой для дачи

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Что понадобится для кладки камина?

Для того чтобы построить собственный угловой камин из кирпича, вам понадобится в первую очередь обзавестись необходимыми инструментами и материалами. К примеру, из инструмента приобретите:

Уровень, с его помощью легко выставлять горизонты и проводить кладку идеально ровно, как для новичка.
«Метр». Рулетка понадобится для измерений, с ней намного проще работать, что-то измерять, к примеру, не всегда придется укладывать цельный материал.
Мастерков лучше купить несколько, для удобств и нескольких типоразмеров.
Резиновый молоток просто обязателен, с его помощью будете исправлять неточности.
Шлиф машина либо болгарка, но для неё требуется специальный алмазный диск. Эти приспособления необходимы для точного и ровного пропила кирпичей.
Емкости разного объема.
Несколько шпателей.
Отвес поможет определить отклонения от плоскости.
Правило понадобится для разравнивания «подушки».
Без уголка не обойтись при разметке поворотов.
Лопата, понадобится еще на моменте заливки основания.

Инструмент для кладки камина

Что касается материалов, то выбор тут нужно отдавать в зависимости от предпочтений и требований для будущего камина. Угловой дровяной камин, потребует такого перечня материалов:

Кирпича, используйте маркировку не ниже М200.
Песок.
Глина (огнеупорная).
Щебень (2-6 мм.)
Арматура, уголки.
Решетка для колосников.
Экран.
Гидроизоляция, к примеру, подойдет обычный рубероид.
Для дымохода используйте также искраулавливатель.

Что потребуется для работы?

Чтобы угловой камин прослужил максимально долго, а его эксплуатация была безопасной, необходимо применять 2 вида кирпича: шамотный и глиняный полнотелый обожженный. Соединение всех компонентов должно происходить при помощи специального глиняного раствора. Делается такой раствор максимально просто: нужно смешать просеянный карьерный песок и глину. Чтобы раствор был более прочным, можно добавить портландцемент марки М300 и выше.

Фундамент лучше обустраивать при помощи щебня и шамотной крошки. Для создания портальных перемычек лучше использовать стальные уголки.

Как было сказано выше, внутреннюю часть топливного отсека надо возводить из шамотного кирпича. Наружную облицовку топливника и дымохода можно сделать из красного глиняного кирпича. При возведении уличной части дымоотвода можно задействовать обычный отделочный кирпич, т.к. он хорошо переносит воздействие атмосферных осадков.

ТОП 8 – угловая печь, мангал из кирпича

Во все времена, было принято отдыхать на даче, и чем приятнее и красивее отдых, тем больше хотелось ехать за город. В наше время, существует достаточное количество разновидностей материала, который позволяет наслаждаться красотой отдыха. И сегодня мы хотим Вам представить 8 замечательных угловых печей из кирпича на дачу, хотя их можно использовать и в беседке, да и в самом доме.

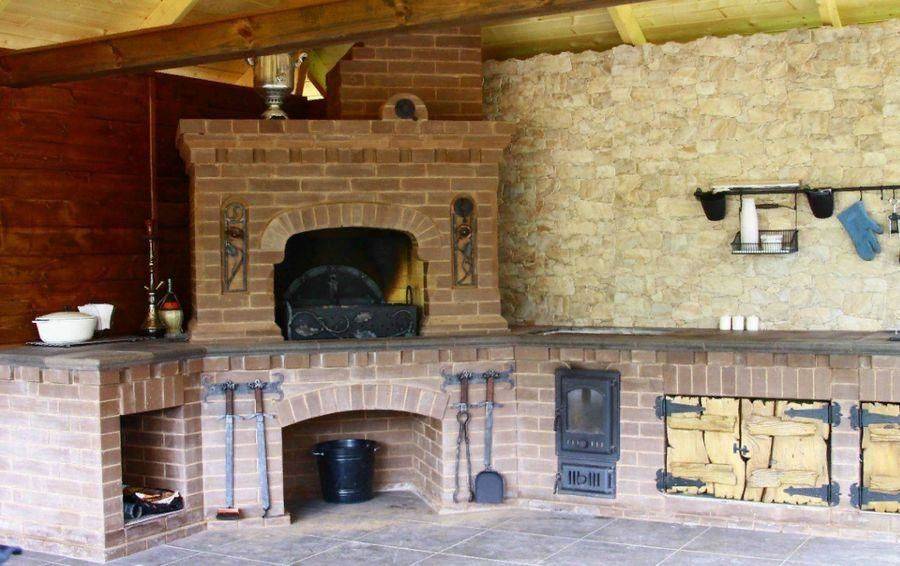

Представляем Вам первый пример, угловая печь, светлые тона, придадут окружающей обстановке уюта и домашнего тепла. Замковый стиль выполнения кладки подчеркивает монументальность строения. Приятно порадует взгляд, как Ваш, так и гостей. Соберет вокруг своего очага самых близких и преданных друзей и будет согревать своим теплом в долгие зимние вечера.

Угловая форма таких печей и мангалов, позволяет им легко вписаться в любой интерьер и окружающую обстановку, будь то беседка или же просто задний двор. А в последствии, вокруг можно легко построить навес или полноценную беседку.

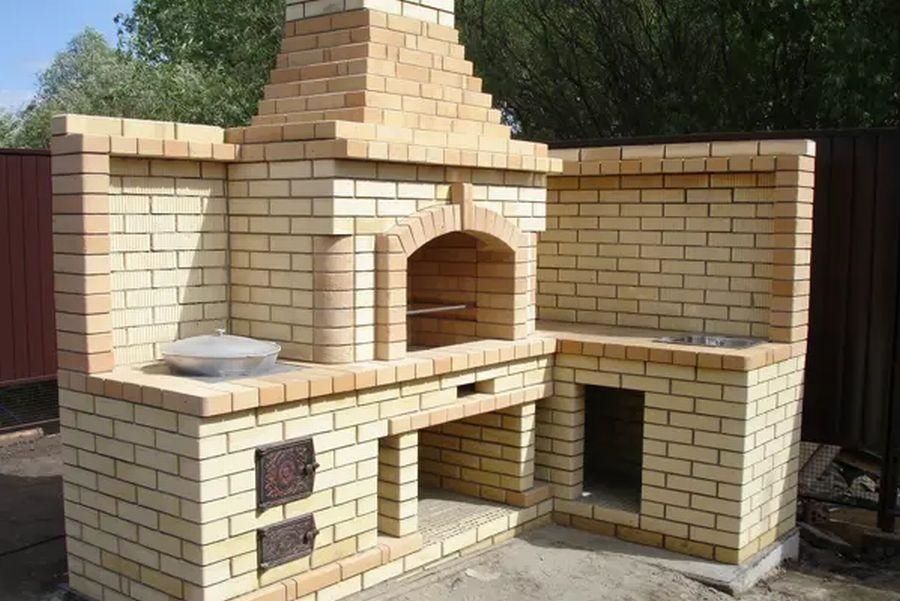

Существуют более компактные типы угловых печей, в завершенном виде они смотрятся ни чуть не хуже своих широкоплечих собратьев, они так же удобны и функциональны, плюс ко всему они еще экономят место на Вашем участке.

В таких печах можно приготовить большое и разнообразное количество блюд, разных национальностей, современные решения позволяют, встраивать в печь, любые плиты и емкости под готовку. Очень удобно, когда рядом подведена вода и установлен умывальник, это является неоспоримым плюсом нашего времени.

Так же в угловых конструкциях, очень удобно можно расположить все необходимые в готовке прихватки, лопатки и инструмент, помогающий убирать золу. Обилие разных полочек и крючков, создаст вокруг дополнительный уют. Так же, очень выгодна на фоне кирпича, смотрится дерево, посмотрите на эти чудесные дверцы и Вы точно захотите себе такие же.

Далее у нас находится прекрасный пример использования угла на даче, вдоль забора, что бы не забирать место с участка, выстроена такая прекрасная печь. Смешивание кирпича разных цветов, очень выгодно подчеркивает формы конструкции.

Многие, построив угловую печь, в процессе эксплуатации, понимают, сколько она дает тепла и начинают строить вокруг нее беседку, и это очень правильное и мудрое решение. Осенью, зимой, весной – Вы будете наслаждаться теплом, исходящим от печи и смотреть на огонь, наслаждаясь пляшущим представлением.

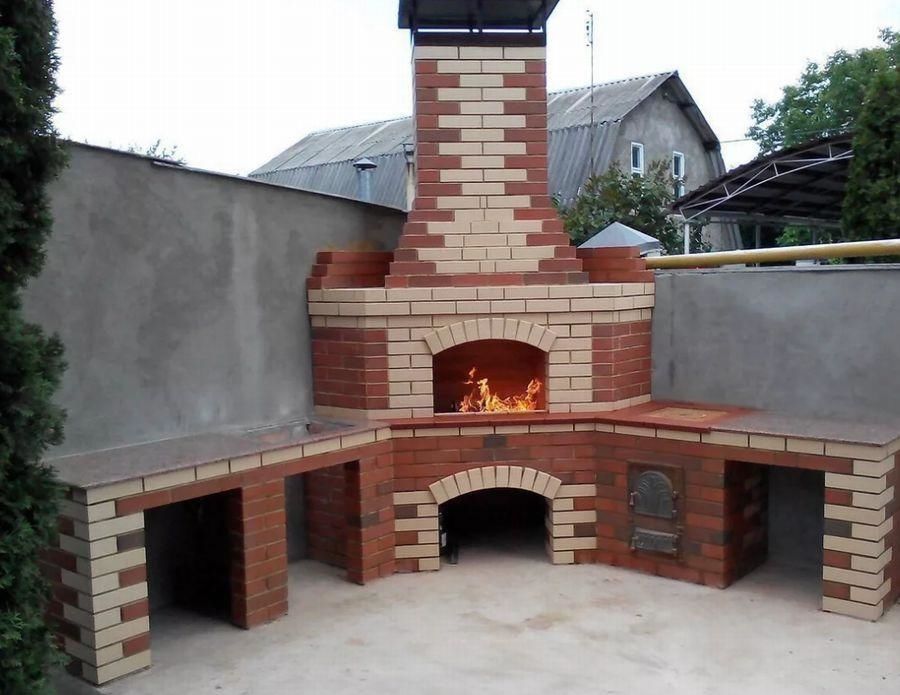

Так же, готовую конструкцию можно обложить плиткой, белый цвет очень выгодно смотрится на красном кирпиче. Можно в конструкцию встроить небольшую плитку, которая будет запитываьтся от газового баллона, можно подвести любые трубы и коммуникации, что создаст более комфортные условия для Вашего отдыха.

Читать полностью (ссылка)

Как выбрать место под строительство

Такой камин принято пристраивать к несущей стене напротив наружной двери и подальше от окон. Подобное расположение считается оптимальным для эффективного обогрева помещения. При этом существует множество вариантов монтажа камина: встроить его в стену, расположить в глухом углу или установить устройство отдельно. Выбор места зависит от интерьера помещения и наличия свободной площади.

Правильно построенный камин не будет дымить и разбрасывать искры, но все же не следует размещать его поблизости от легковоспламеняющихся предметов интерьера. Желательно выбрать место таким образом, чтобы окон не было в непосредственной близости от камина, а также напротив него: так максимум тепла будет задерживаться в помещении.

https://youtube.com/watch?v=za6w6GRoufs

Рассчитываем размеры камина правильно

Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту

Размеры элементов, мм	Площадь помещения
	12 м2	15 м2	20м2	25 м2	30 м2	40м2
Ширина портала	400	500	600	700	800	900
Высота портала	420	490	560	630	700	770
Глубина топки	300	320	350	380	400	420
Высота задней стенки	не менее 360
Ширина задней стенки	300	400	450	500	600	700
Высота дымосборника	570	600	630	660	700	800
Сечение дымохода с шероховатой внутренней поверхностью	140*270	140*270	270*270	270*270	270*400	270*400
Сечение дымохода с гладкой внутренней поверхностью	140*140	140*270	140*270	270*270	270*270	270*270

Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

Измеряем площадь комнаты и делим ее на 50.

Полученное значение – это размер топочного окна.

Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

На рисунке показано, как правильно выводить высоту дымохода.

Высота дымохода над крышей

Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.

Угловой камин: размеры

Для того чтобы подсчитать необходимые размеры камина, необходимо узнать объем комнаты и сделать нужные чертежи.

В чертежи входят 3 основные пункта:

Конструкция в разрезе;
Чертежи каждого ряда отдельно;
Эскиз камина и его фасада .

Если комната обладает размером не больше 15 метров квадратных, то топливное отверстие должно составлять 0,3кв.м. Размеры топливника можно определить исходя из пропорций высоты и ширины 2:3. То есть, если топливное отверстие составляет 0,3 кв .м, то размеры самого топливника будут 56 на 40см. Что касается величины глубины топливника, то она составит 0,5 к высоте. А именно, в случае высоты 56см, глубина должна быть на показателе 29.

Чтобы определить необходимые размеры камина, нужно узнать объем комнаты и сделать чертежи

Труба должна располагаться над точкой, которая будет являться самой высокой у крыши, высота трубы приблизительно четыре метра. А боковые стенки углового камина всегда выкладываются с наклоном, это позволяет значительно увеличить тягу

Над топливником всегда строят выступ, который способен предотвратить опадание сажи, а так же поможет исключить попадание дыма в помещение.

Если чертеж будет сделан грамотно, то у строителя появится возможность рассчитать количество материала, который потребуется на возведение камина, и даже поштучное количество кирпичей.

Разновидности

Камин из кирпича для обогрева помещения состоит из 4 основных деталей:

портал, содержащий фасад из кирпичной кладки;
топка – место, куда помещаются дрова;
дымосборник, который служит для плавного перехода дыма в трубу;
дымоход, выводящий дым на улицу.

Внутренние камины бывают с открытой топкой и закрытой. Первый вариант не требует встраивать в портал чугунной вставки, которая предохраняет стены от открытого огня. Но внутренние стенки топки при этом должны быть сделаны из огнеупорного кирпича. Это специальный сорт стройматериалов, который получается путем прессования и обжига шамотной массы или кварца.

Преимущества каминов с открытой топкой в красоте натурального огня в интерьере комнаты и простоте монтажа портала без громоздкого чугунного шкафа, который имеет немалую цену. Но при открытом варианте есть вероятность попадания искр внутрь комнаты, поэтому площадка перед камином должна иметь огнеупорное покрытие. Иногда его делают из того же кирпича, что и каминный фасад.

Если топка камина сделана из чугуна, то она может быть как открытой, так и закрытой. Внутренняя поверхность ниши в этом случае может быть сооружена из обычного не огнеупорного кирпича – от пламени защищает металл. Открытые топки безопаснее, они препятствуют попаданию искр в помещение, устройство их двери может быть бокового или верхнего открытия. Заслонки для домашних каминов изготовляют из закаленного огнеупорного стекла — горящие дрова и пламя видны сквозь него.

Пристенный и угловой камин возводятся с дымоходом. Его металлическую трубу лучше всего скрыть декоративной кирпичной отделкой, кроме красоты она дает дополнительную изоляцию и прочность дымоотводной системы. Для кладки дымохода, как и для портала необходимо создать чертежи с порядовкой.
Островной камин чаще всего не имеет дымохода из кирпича, для него продаются готовые металлические вытяжки, которые подвешиваются к потолку.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

полнотелый керамический кирпич – 350 штук;
шамотный кирпич – 125 штук;
песчано-глиняный раствор – 215кг;
раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м 3 общего пространства

Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Облицовка готового камина

Если есть желание, «фронтальную» часть камина вполне допустимо, оставить без отделки, тем более, если использовали приятный красный кирпич. Подумать об этом стоит еще во время кладки, если не предусматривается дальнейшая отделка, раствор лучше не класть впритык до самого края, оставляя характерные прорези между кирпичами. Сделать их, потом проблематично и грозит нарушением целостности кладки. В случае если все-таки решились на облицовку, делайте выбор на одном из этих материалов:

Камень (любые вариации, хоть природный.)
Плитка (лучше изразцовая).
Гипсокартон, не забывайте, что он должен быть огне и температура стойким. К тому же для него потребуется и специальный каркас (только из металла).
Классическая штукатурка.

Некоторые советы помогут вам сохранить первозданный вид камина. К примеру, если используете камни, плитку, лучше сразу покрыть лаком. Это позволит проще относиться к протирке от пыли

Кстати, еще один момент, если в качестве отделки вы выбрали штукатурку, запомните важное правило, оштукатуривать разрешается только после полной усадки. Иначе по всей плоскости пойдут огромные трещины, которые уже точно не прибавят грациозности

Сама по себе штукатурка, на первый взгляд простецкий способ отделки, однако с учетом вариации разных оттенков и дизайнерских стилей, можно создать более симпатичную и выразительную облицовку, даже лучше чем у природного камня. Штукатуркой можно наносить разнообразные орнаменты и узоры, чего невозможно сделать никаким другим отделочным материалом.

Камин из кирпича: схема кладки

Строительство камина из кирпича может придать вашему дому уют и стиль. Создание собственного камина — это увлекательный проект, который можно осуществить своими руками.

Список материалов:

Кирпичи — выберите кирпичи, предназначенные для каминов, обладающие высокой термической стойкостью.
Цемент — используйте высококачественный цемент для создания прочной кладки.
Песок — необходим для создания цементного раствора.
Вермикулит или огнеупорные плиты — для создания огнестойкой облицовки камина.
Кирпичная кладочная смесь — для укладки кирпичей.
Металлические уголки и профили — для поддержки и жесткости камина.
Инструменты — шпатель, молоток, уровень, шнур, плоскогубцы, шлифовальная машина и другие стандартные инструменты для кладки кирпича.

Перед тем как начать кладку, необходимо иметь точные планы и измерения камина. Вот базовая схема кладки камина из кирпича:

Основание: Подготовьте основание для камина, используя бетонную плиту или фундамент.
Огнестойкая облицовка: Разместите вермикулит или огнеупорные плиты на задней стене и боковых стенках камина. Они помогут защитить структуру от высоких температур.
Кладка задней стены: Укладывайте кирпичи по заданной схеме, используя кирпичную кладочную смесь и цементный раствор.
Кладка боковых стен: Продолжайте укладывать кирпичи по схеме, соединяя их с задней стеной.
Фронтальная часть: Оставьте отверстия для очага и дверцы. Используйте металлические уголки и профили для создания поддержки для дверцы и рамы очага.
Очаг: Разместите огнестойкий материал внутри отверстия, чтобы создать очаг камина. Убедитесь, что он тщательно закреплен и не двигается.
Облицовка: При необходимости добавьте облицовочные кирпичи или другой декоративный материал для придания камину завершенного внешнего вида. Укладывайте их с помощью кладочной смеси и цементного раствора.
Завершение: Проверьте уровень и качество кладки. Дайте структуре высохнуть и зафиксироваться на несколько дней.

Перед началом строительства

Расчеты

В первую очередь перед началом строительство необходимо все продумать, о том, как и где, будет расположен камин, какие потребуются материалы, а также какое их количество необходимо.

Для проведения всех расчетов нам потребуется:

Измерить комнату, в которой будет устанавливаться камин;
Рассчитать ширину топки, она составляет 3/2 от высоты;
Размер глубины жерла, также рассчитывается от высоты, в пропорции ½;

Размер отверстия трубы дымоотвода должен составлять 1/8-1/15 от топки;
Диаметр насадной круглой трубы берется порядка 10-15 см.

Количество материала

На начальном этапе строительства углового камина необходимо учесть массу и количество кирпичей, идущих на изготовление. Рассмотрев проекты угловых каминов из кирпича, мы сможем увидеть, что они различаются по высоте и ширине конструкции, а соответственно и по весу.

Некоторые тип каминов могут весить около тонны. А так как строительство ведется уже в готовом помещении, необходимо рассчитать массу, так что бы выдержали перекрытия между этажами. Оптимальным вариантом по массе камина будет 450-500 кг.

Пример чертежа углового камина

Изучая чертежи угловых каминов из кирпича, мы видим, что на них указывается порядовка, то есть точное количество кирпичей в каждом ряду. Для того что бы посчитать сколько материала нам потребуется, необходимо знать, что на порядовке половина кирпича считается за полный. Сложив все ряды, добавляем 5 %, чтобы учесть возникновение заводского брака и возможные повреждения при транспортировке.

Прибавив все значения, получим количество кирпичей, которое потребуется для кладки углового камина. Но здесь не учитываются те единицы, которые пойдут на установку фундамента. Так как последний будет разным в каждом конкретном случае, поэтому просчитать его невозможно.

Преимущества углового камина

в плане дизайна помещения угловая конструкция открывает новые возможности для оформления интерьера, она не выступает на первый план, но служит базовой основой для остальных отделочных элементов;
очень актуален угловой вариант камина для небольших домиков, такая модель не требует излишнего места и служит основным обогревательным очагом жилого помещения;
в уже готовом помещении выполняется строительство углового камина без перестройки существующих конструкций, чего нельзя сделать, если хозяин выбирает встроенный вариант.

Чтобы очаг радовал хозяина и его домочадцев холодными зимними вечерами, он должен быть эстетически оформленным, не выделять в пространство комнаты дыма и других продуктов горения и быть достаточно мощным для обогревания воздуха.

Особенности угловых печей

Угловой камин на дровах

Угловых печей и каминов насчитывается великое множество. Они могут существенно различаться по размерам, дизайну, используемым в кладке материалам и другим параметрам. Многое зависит и от уровня подготовки печника, его умения, навыков и опыта. Начинающий печник или домашний мастер вряд ли смогут сложить аккуратный и красивый камин высокого качества. В то же время квалифицированному печнику под силу выложить настоящее произведение печного искусства.

Конечно, камин вряд ли можно назвать эффективным обогревательным прибором. Он, скорее, статусный символ, элемент дизайна богатого дома. Даже небольшой электрический камин, который можно купить в ближайшем магазине электротоваров, способен в одночасье преобразить атмосферу дома. Настоящая традиционная конструкция, сложенная из кирпича и имеющая богатую отделку, превратит самый простой дизайн в роскошный.

Преимущества

Угловые печные конструкции имеют ряд преимуществ перед своими традиционными отдельно стоящими или пристроенными аналогами. Среди достоинств отметим важнейшие:

Компактность. Камин является достаточно габаритной конструкцией. Встроенный в угол, он займет меньше свободного пространства. Для небольших гостиных такое преимущество является очень важным.
Камин плохо отапливает помещение. Это заложено в принцип его работы. Греть такая печка будет только до той поры, пока не прогорят дрова. Угловые конструкции обладают большей энергоэффективностью, так как способны равномерно распределять тепло внутри помещения.
Нельзя не отметить и широкие возможности для дизайна и отделки. Внешний вид будет зависеть только от пожеланий владельца.

Недостатков у подобных конструкций всего три:

Сложность кладки.
Низкий КПД.
Высокие требования к используемым материалам и фурнитуре.

Особенности кладки

Любая печь строится с соблюдением определенных правил. Угловые конструкции, помимо этого, имеют еще несколько нюансов кладки:

Класть камин необходимо на мощный фундамент. Обойтись простейшей конструкцией, как при строительстве небольшой отопительной печи типа голландки, не получится.
Между кирпичными и деревянными поверхностями должна быть выполнена противопожарная разделка. В противном случае при первой же топке можно легко сжечь дом.
Кладка ведется строго по чертежам с тщательным соблюдением перевязки швов. Кирпич, уложенный на свежий раствор, может быстро «поплыть».
При строительстве необходимо тщательно соблюдать горизонтали и диагонали. Проверять точность линий на глаз не стоит даже при наличии немалого опыта печника. Во время кладки постоянно нужно пользоваться уровнем, даже если глаз «наметан».
Толщина всех швов должна проверяться уровнем. Во всей кладке она должна быть в среднем 4–6 мм. Начиная с третьей части высоты печи, кладку задней стенки необходимо делать немного наклоненной вперед для улучшения теплоотдачи.
Между топочной камерой и дымовой нужно установить перевал, не позволяющий дыму, искрам и саже попадать из топочной камеры в помещение.

https://youtube.com/watch?v=IMNsm39DF2k

Какие требования к камину?

Топочный элемент

При закладке угловых печей своими руками необходимо руководствоваться некоторыми основными положениями, которые существенно влияют на эффективность работы конструкции в будущем. При оформлении топочной части необходимо высчитать объемы камеры для сжигания топлива. Для этого достаточно перемножить параметры комнаты (длину, ширину и высоту) и разделить на 50. Такие показатели, как длина и ширина камеры для топки рассчитывают в пропорциях 2:3. На глубину постройки приходится половина высоты общего объема. Чтобы лучи тепла лучше отражались от внутри топочной конструкции, монтируют лист металла из нержавейки.

Цоколь для камина

За отсеком для топлива располагают цокольную часть. Ширина объекта достигает 2,5—3 кирпичей. Основная функция основания — защита полов от возгорания, поэтому цоколь должен быть сплошным и надежным. Кладка углового или любого другого камина зависит в первую очередь от соблюдения всех моментов, связанных с ровностью рядов. Поэтому выпускать из рук строительный уровень и пренебрегать периодическими замерами не рекомендуется. Нередко при закладке основания в нижнюю часть конструкции монтируется зольник.

Каминный зуб

Название этого элемента весьма экстравагантное, а на деле имеет большое значение. Деталь расположена под уклоном в 20 градусов в заднем районе топки. Каминный зуб и перекрытие образуют область, где имеется загруженная площадка, по которой на большой скорости будет проходить смесь газов и холодного воздуха. Когда поток оказывается в сборнике для дыма, общий объем увеличивается, а скорость движения, наоборот, снижается. Постепенно, переходя в трубу, газовые потоки снова набирают скорость.

Дымовая труба

Кладка камина предусматривает наличие дымохода, который обустраивается в соответствии со следующими рекомендациями:

Для обеспечения мощной тяги необходимо уменьшить общую площадь отверстия для выпуска дымового потока в 8—15 раз меньше, чем планируемое основание камеры для топки.
Труба может быть выполнена как из кирпича, так и из стального аналога.
Не рекомендуется обустраивать в дымоходе, выходящем на улицу, больше, чем 3 поворота.
Рекомендуемые параметры высоты конструкции — от 5 м.

Фундамент

Основание для будущей конструкции подбирается таким образом, чтобы мощности хватило выдержать весь общий вес постройки. Разные модели обладают различным весом, тем не менее показатели от полутонны до тонны не каждый фундамент выдержит. Поэтому рекомендуется придерживаться следующего:

Выполнять заливку фундамента как самостоятельной части дома, не привязываясь к конструкции полов дома.
Верхушка основания выполняется с расчетом выше линии пола на высоту в полкирпича.

Перекрытие

Прежде чем перейти к моменту оформления устройства, важно определиться с вариантами перекрытия. Самое простое решение проблемы — перекрыть конструкцию уголками из стали наружу полками. Но стоит учитывать тот факт, что в этом случае не избежать работ по облицовке

Если же внешнее оформление конструкции выложить из кирпичей, тогда необходимо применить арочный вариант перекрытия. В любом случае каждый тип перекрытия используется совместно с опалубкой

Но стоит учитывать тот факт, что в этом случае не избежать работ по облицовке. Если же внешнее оформление конструкции выложить из кирпичей, тогда необходимо применить арочный вариант перекрытия. В любом случае каждый тип перекрытия используется совместно с опалубкой.

Методика каминной кладки

Любые печи и камины ложатся с соблюдением конкретных требований, выделяющихся от технологии строительства обыкновенных кирпичных стен. Правила такие:

Каждый ряд углового камина в первую очередь складывайте словно конструктор, без использования раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
Перед нанесением раствора погружайте поризованный керамический камень в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Жаростойкий камень замачивать не потребуется, можно протереть поверхности от пыли.
Для закрепления поризованных керамических камней применяйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не стоит связывать шамотную кладку с обыкновенной.
После того как произошла установка кирпич позволяется пристукивать, а двигать в горизонтальном положении очень нежелательно. Выдавливаемый по обоим бокам раствор удаляйте кельмой.
Строго выдерживайте горизонталь при укладывании каждого ряда. Для этого используйте шнур и пузырьковый уровень.
Не нужно допустить отклонений от вертикали, регулярно проверяя стены при помощи отвеса и того же уровня.

Совет. Правильно и быстро колоть кирпичи под разными углами умеют квалифицированные печники. Вам же рекомендуется нарезать камни угловой шлифмашиной по намеченным карандашиком линиям.

Чтобы на стенках внутри углового камина оседало поменьше сажи, поверхности нужно по макимуму поровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стены внутри влажно тряпочкой и подобным образом замазывают швы. Ключевые приемы работ связанных с кладкой показаны в видеосюжете:

Первая растопка делается спустя 2—3 дня, когда раствор целиком просохнет. Благодаря сырости в дымоотводе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

Материалы и инструменты

Для кладки углового камина потребуется не только красный кирпич, но и следующие материалы:

кирпич, обладающий огнеупорным свойством. Потребуется для выкладки топочной части;
рубероид – материал, позволяющий создать гидроизоляционную функцию;
песок с карьера, имеющий острые грани;
цемент М300-400;
щебень, имеющий фракцию 2-5 см;
а также глину, специальную смесь или шамотный порошок. Они необходимы для работы с огнеупорным кирпичом.

Кроме основных материалов потребуется запастись еще следующими необходимыми инструментами: водяным уровнем, молотком каменщика, резиновым молотком, болгаркой, кельмой и различными емкостями. Емкости потребуются для замешивания бетона, кладочного раствора и замачивания кирпича.

https://youtube.com/watch?v=aRXLAl8VWxc

Угловые камины из кирпича
