Котел Холмова своими руками: чертежи, особенности конструкции для отопления дома

Как сделать своими руками?

Принципы работы

В котле на твёрдом топливе одной закладки может хватить на семь часов горения. Если вовремя не подкинуть дрова, то температура в комнате начнёт быстро снижаться. Это происходит из-за принципа свободного движения газа: горячие потоки воздуха поднимаются и затем выходят наружу. Устройство длительного горения может поддерживать тепло в помещении один-два дня, самые дорогие модели выдерживают до семи суток.

По чертежам твердотопливного котла своими руками можно понять то, что эффективность его работы заключается в правильном строении. В обычном агрегате внизу располагается топливо, пламя от него поднимается к распределителям воздуха. Затем горячий кислород попадает в камеру подогрева, из которой выходит по трубам к радиаторам отопления. Вентилятор обеспечивает своевременную подачу воздуха к пламени.

В этом видео вы узнаете, как сделать котел отопления своими руками:

В твердотопливном котле находятся сразу две камеры сгорания, а сама топка расположена в верхней части. В неё закладывают дрова или уголь, а воздух поступает с помощью специальных вентиляторов. Когда прогорает верхний слой топлива, подаются новые потоки кислорода. Это позволяет дровам гореть очень медленно, отдавая большее количество тепла помещению.

Это интересно: дрова для камина какие лучше.

Приобрести можно несколько моделей такого оборудования. К бюджетным агрегатам относятся дровяные котлы — в них нельзя закладывать ничего, кроме поленьев. Остальные устройства топят углем, опилками, бытовым мусором, брикетами.

На инженерных чертежах твердотопливные котлы своими руками изображают с месторасположением основных элементов:

• дверца топки находится сверху;
• в этой же части дымовой патрубок соединяется с дымоходом;
• внизу встраивают зольник, через который очищают котёл;
• с помощью заслонки в верхнюю часть воздушной камеры поступает кислород.

Читать подробнее: дымоход своими руками.

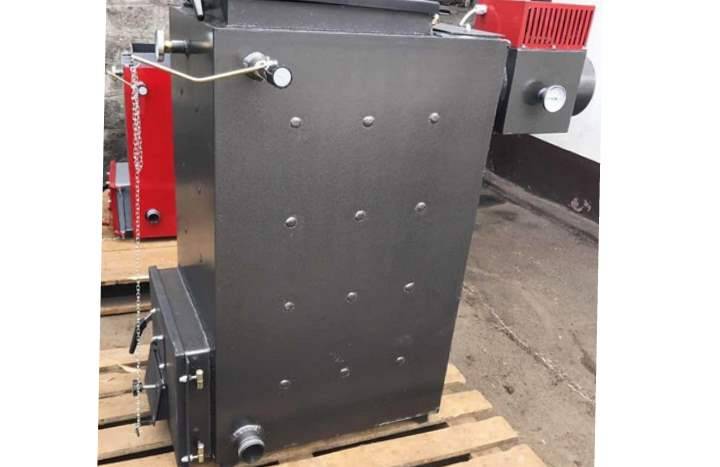

Что такое шахтный котел

Шахтный котел — это разновидность отопительного оборудования, работающего на твердом топливе. Он является энергонезависимым, эффективным и способным работать в любых помещениях как с принудительной, так и естественной циркуляцией.

Как правило, котлы такого типа изготавливаются в заводских условиях с соблюдением всех технологий и стандартов. Некоторые модели комплектуются дополнительными функциями. Они могут иметь контур нагрева воды, накопительный бак и прочие дополнительные возможности

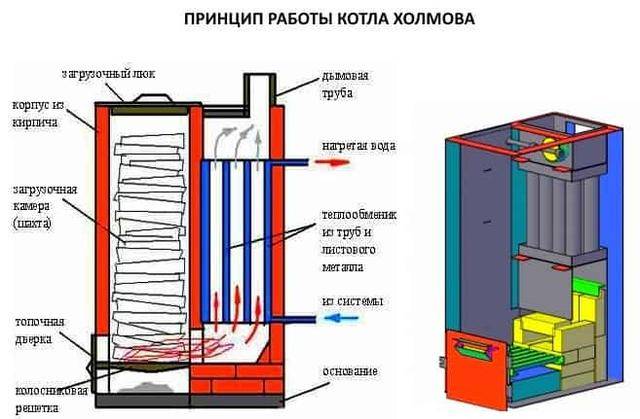

Конструкция и принцип работы

Шахтный котел получил своё название благодаря уникальной конструкции. Его шахта и топочная камера располагается не горизонтально, как у остального отопительного оборудования, а вертикально. В таком устройстве применяется принцип нижнего горения. Свое название котел получил от того, что его камера сгорания имеет вид шахты.

Работают данные агрегаты по следующему принципу:

1. Укладываем дрова в вертикальную топку и поджигаем их снизу в специальном отверстии оборудования.
2. По мере прогорания дрова опускаются вниз под собственным весом.
3. Поток воздуха не позволяет загораться верхнему слою дров.
4. Высокая температура в топочной камере просушивает дрова перед сжиганием.
5. Образующийся газ отправляется в камеру дожига.

Внутренний блок отопительного оборудования обложен шамотным кирпичом, что уменьшает теплопотери и поддерживает высокую температуру. В разных моделях отличаются и конструкции котлов. Но их общей особенностью является наличие вместительной топочной камеры с вертикальной загрузкой.

Чем можно топить такой котел и как его топить правильно

Чтобы в вашем доме было тепло и комфортно, следует научиться правильно топить котел дровами. В технической документации данного оборудования уточняется, что шахтный дровяной котел длительного горения при правильной эксплуатации:

• способен автономно работать на протяжении 6-8 часов;
• не задымляет помещений;
• отдаёт большое количества тепла.

Топить шахтный котел можно:

• брикетами;
• дровами;
• отходами древесины;
• пеллетами;
• опилками и щепками.

Основным видом топлива для шахтного котла являются дрова. Даже если вы будете добавлять другой вид топлива, основой закладки должны быть именно просушенные, благодаря которым вы добьетесь максимальной теплоотдачи.

Чтобы котел радовал вас эффективной и бесперебойной работой, следует научиться правильно его растапливать, так как неправильная укладка дров будет способствовать их зависанию в шахте и остановке процесса горения.

Чтобы этого не допустить необходимо:

1. Закладывать дрова на несколько сантиметров меньше, чем размер камеры топки.
2. Укладывать дрова не вдоль, а поперек камеры.
3. Располагать внизу сухие дрова, а сверху укладывать слегка влажные поленья.

Более подробная информация о том, как растапливать оборудование и правильно укладывать топливо, дана в инструкции отопительного оборудования.

Сталь против чугуна – такие разные котлы

Неважно, делаете ли вы твердотопливный котел своими руками или собираетесь приобрести готовый – вы должны стремиться к получению агрегата с оптимальными характеристиками. Какие именно показатели должны быть у хорошего агрегата?. Начнем с того, какой теплообменник лучше – стальной или чугунный

Начнем с того, какой теплообменник лучше – стальной или чугунный

Чугунный в домашних условиях не изготовить – потребуются не только навыки, но и литейное оборудование, которое так просто в магазине не купишь. Большинство готовых моделей для дома представлены секционными конструкциями, которые отделяются друг от друга при транспортировке и снова собираются при монтаже. В процессе эксплуатации чугун покрываются так называемой сухой ржавчиной, которая, как правило, не прогрессирует и служит своего рода защитной пленкой. Значительно медленнее протекает и влажная коррозия, чем обусловлена долговечность изделий из чугуна – некоторые производители дают гарантию на 10 лет эксплуатации, а в целом такой котел отопления для дома может прослужить 25 лет. Плюс чугунных теплообменников в более простом обслуживании – чистить их нужно нечасто, поскольку даже существенный нагар не уменьшает КПД котла. Ремонт котла или увеличение его мощности осуществляется также очень просто – путем замены секций или добавления их количества. Среди главных недостатков числятся:

Начнем с того, какой теплообменник лучше – стальной или чугунный. Чугунный в домашних условиях не изготовить – потребуются не только навыки, но и литейное оборудование, которое так просто в магазине не купишь. Большинство готовых моделей для дома представлены секционными конструкциями, которые отделяются друг от друга при транспортировке и снова собираются при монтаже. В процессе эксплуатации чугун покрываются так называемой сухой ржавчиной, которая, как правило, не прогрессирует и служит своего рода защитной пленкой. Значительно медленнее протекает и влажная коррозия, чем обусловлена долговечность изделий из чугуна – некоторые производители дают гарантию на 10 лет эксплуатации, а в целом такой котел отопления для дома может прослужить 25 лет. Плюс чугунных теплообменников в более простом обслуживании – чистить их нужно нечасто, поскольку даже существенный нагар не уменьшает КПД котла. Ремонт котла или увеличение его мощности осуществляется также очень просто – путем замены секций или добавления их количества. Среди главных недостатков числятся:

• большой вес котла, из-за чего ему даже бывает нужен отдельный фундамент,
• большие затраты при транспортировке и неудобство в процессе монтажа,
• боязнь термического удара – нельзя загружать в топочную холодные дрова, подавать в разгоряченную систему холодную воду и т. п.,
• высокая тепловая инерционность – долго нагреваются, но и долго остывают.

Сталь намного эластичнее чугуна, а потому разница температур ей не страшна, даже если по обратной линии будет поступать холодная вода. Благодаря этой способности в твердотопливных котлах из стали допустимо использовать чувствительную автоматику. К тому же благодаря меньшей инерционности такие котлы быстрее нагреваются и быстрее остывают, что позволяет оперативно регулировать температуру в помещениях.

Стальные котлы представляют собой монолитную сварную конструкцию, из-за чего перевозка агрегата усложняется, хотя в целом вес котла намного меньше и он не так боится механических повреждений, как чугунный. Что касается ремонтопригодности, то мнения специалистов тут разделяются – кто-то считает, что после появления течи котел лучше выбросить, поскольку в домашних условиях невозможно создать сварной шов такого же качества, как на заводе, а кто-то утверждает обратное. Видимо, все зависит от индивидуального мастерства обращения со сваркой. Однако в любом случае ремонт чугунного агрегата выглядит проще – нужно лишь заменить прохудившуюся секцию.

Большинство чугунных агрегатов независимы от источников электропитания, да и среди стальных много таких – они и стоят дешевле, и не требуют установки циркуляционных насосов. Правда, при установке радиаторов отопления следует придерживаться специальной системы, чтобы теплоноситель под естественным давлением, возникающим внутри котла при нагревании, перемещался по трубам. Вследствие дешевизны такие котлы рекомендуется приобретать даже если в доме уже есть отопительный агрегат – он будет выручать вас в моменты отключения электричества.

Как изготовить?

Обязательно следует учесть общие сведения о котлах длительного горения, чтобы исключить ошибки. Если все же выбран не твердотопливный, а электрический аппарат, стоит отдать предпочтение устройству, действующему по закону Тесла. Ничего сверхъестественного и противоречащего основным законам природы тут нет. В конструкции котла вместо обычной катушки используют деталь бифилярного типа. Суть принципа действия проста: электричество не противодействует себе, так как не создается обратная ЭДС, и потенциал стремительно выходит на высшую точку.

Возвращаясь к основной теме, нужно заметить, что большое внимание разработчики всегда уделяют поддуву. Его монтируют после окончания работы над самим котлом

Делается это так:

Делается это так:

• крепится вентилятор к трубе;
• поддув присоединяется к управляющей системе;
• подключается все необходимое оборудование к сети;
• производится настройка параметров подкачки воздуха;
• делается пробный розжиг топки;
• через 5 минут запускается электрический поддув (тогда он «запомнит» оптимальные параметры работы).

Так как любой котел оснащают теплообменником, обязательно понадобится и бустер для его эффективной промывки. Покупка таких устройств – не самое разумное дело, ведь стоимость их начинается от 20 тысяч рублей, и это явно не лучшие версии. Сначала берут пару цельных пластин из металла, толщина их должна быть ровно 0,25 см. Сверлят отверстия (ориентируясь на то, чтобы они совпадали с отверстиями в теплообменнике). «Американки» внутренней долей вводят в низовые отверстия пластин, потом болтами прижимают пластины, чтобы штуцеры не отходили от теплообменника.

Шланги подключают обычно с использованием латунных штуцеров ¾, также потребуется емкость (обязательно очищенная как следует). Штуцером фиксируют шланг максимально плотно. К этому моменту надо приготовить реагент для промывки; вопреки популярным рекомендациям, использовать кислоты, даже разбавленные, нельзя. Теперь, разобравшись с дополнительными компонентами для твердотопливного котла и его обслуживания, можно подумать о самой конструкции. Изготовление корпуса по точному размеру требует использования сварки.

Сделать зольник куда проще, это всего лишь металлический выдвижной ящик с ручкой. А вот утеплению котла требуется уделить больше внимания. От четкости и правильности этой работы прямо зависит величина тепловых потерь и расходы на обогрев. Легкая теплоизоляция лучше всего создается асбоцементным раствором, котел при этом закрывают рубероидом, на него монтируют стальную сетку, которая и удерживает раствор.

Нельзя обойтись без заблаговременного формирования каркаса, если предстоит утеплять котел минеральными или базальтовыми плитами.

Каркас приваривают, потом:

• монтируют слой теплозащиты;
• усиливают его сетью из стали;
• смазывают сеть раствором извести и шлака;
• красят получившуюся поверхность в нужный тон.

До обустройства теплоизоляции по любому методу корпус котла очищают и обрабатывают антикоррозийными составами. Обязательно нужно утеплять трубы, связываемые с нагревательным оборудованием. Для удержания тепла дымоход окружают не только ватными рулонами, иногда их заменяет пенополиуретан

Важно: применять ППУ в жидком виде можно только при наличии необходимой подготовки и специализированного оборудования. Если ни того, ни другого нет, лучше подумать об иных вариантах решения проблемы

Фотоотчёт котел холмова чертежи видео

Скачать – котел холмова чертежи видео                                                                                                                О…

Скачать – котел холмова чертежи видео

                                                                                                               Описание котел холмова чертежи видео

Котел Холмова чертеж Видео на Запорожском портале – Котел Холмова Чертежи и vteploru. Холмова на 19кВт – чертежи бок наруж Котел Холмова. Однако самым простым из них, пожалуй, считается именно котел Холмова. В данной части видео изложены основные принципы работы котла Холмова. Очень простым среди них представляется котел Холмова. В данной части видео изложены основные принципы работы котла Холмова, ориентировочно на 19. Котел холмова 19кВт Чертежи Котел Холмова. В данной части видео представлены подробные чертежи котла. Еще видео Холмовопять же нужно иметь на самодельные пиролизные котлы чертежи. Котел, смотрите на видео: Это небольшое продолжение основного ролика о котле Холмова вот по этой ссылке:. 3d, макет твердопаливного шахтного котла, Котел холмова 19кВт Чертежи, описание Часть 2 Котел Холмова своими руками Котел холмова 19кВт Чертежи Видео. Пиролизный котел своими руками: чертежи с размерами и видео – руководство по изготовлению Думаете сложно сделать твердотопливный котел. Добрый день уважаемые, форумчане! В связи возникшими обстоятельствами решил поведать миру. Котел Холмова (дрова – уголь) растопка Котел Холмова. Шахтный котел длительного горения чертежи видео. Как изготовить твердотопливный котел своими руками: чертежи Видео. Как сделать твердотопливный котел длительного горения своими руками: чертежи, схемы. Изображаемое во многих видео строение шахтного. Мало построить самодельный котел длительного. Добрый день, многим не нравится котел Холмова. Виды твердотопливных котлов, преимущества. Как сделать своими руками: шахтный котёл, котёл. Практически все схемы и чертежи котла можно найти. Котел холмова чертежи видео быстро – Построить график функции Калькулятор Показаны этапы как своими руками изготовить котел по типу Холмова, в свой черед показан первый. Узнайте, как сделать котел Попова своими руками. Котел холмова 19кВт Чертежи чертеж пиролизного котла в видео. Это пиролизные котлы особой конструкции. Чертеж пиролизного котла в видео Чертеж. Пиролизный котел, Чертежи Котел Холмова. Разное like 216 Котел длительного горения чертежи видео Когда встал вопрос как и чем топить. Видео: Котел холмова 19кВт Чертежи, описание Часть 2 – смотреть онлайн Описание: В данной. Ments to the video: Котел Холмова своими. Котел холмова своими руками hd качество 720. Рекомендуем к просмотру похожее онлайн видео. Пиролизный котел своими руками необходимо выполнять. Чертежи (видео) Котел Холмова: конструктив для дров и угля. Back Как правильно сделать котел отопление. Чертежи удовлетворяющей этим условиям банной. Котел на пеллетах для автономной системы отопления: устройство и принцип.

https://geometria.ru/communities/4861/albums/1025414

https://geometria.ru/communities/4865/albums/1028267

https://geometria.ru/communities/4861/albums/1021793

Альбом пуст. Загрузите фотографии.

Советы и рекомендации по эксплуатации

Перед запуском проводят испытания: нагнетают воздух под давлением 1,5 атм. Наблюдают за швами, предварительно промазанными мыльным раствором: нет ли разгерметизации.

Полностью загруженный топливом котел выходит на номинальную мощность за 20 минут. В течение часа расходуется в среднем 3 кг дров. Продолжительность горения при нормальном режиме зависит от вместимости бункера.

Если погода не требует высокой температуры теплоносителя, многие агрегаты переключаются на тлеющий режим. Производители советуют загружать меньше топлива. Тление плохо сказывается на состоянии газоходов, внутренней поверхности котла.

Из всех твердотопливных агрегатов шахтные самые удобные, эффективные, неприхотливые. Для загородных домов это лучшее решение проблемы с отоплением.

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

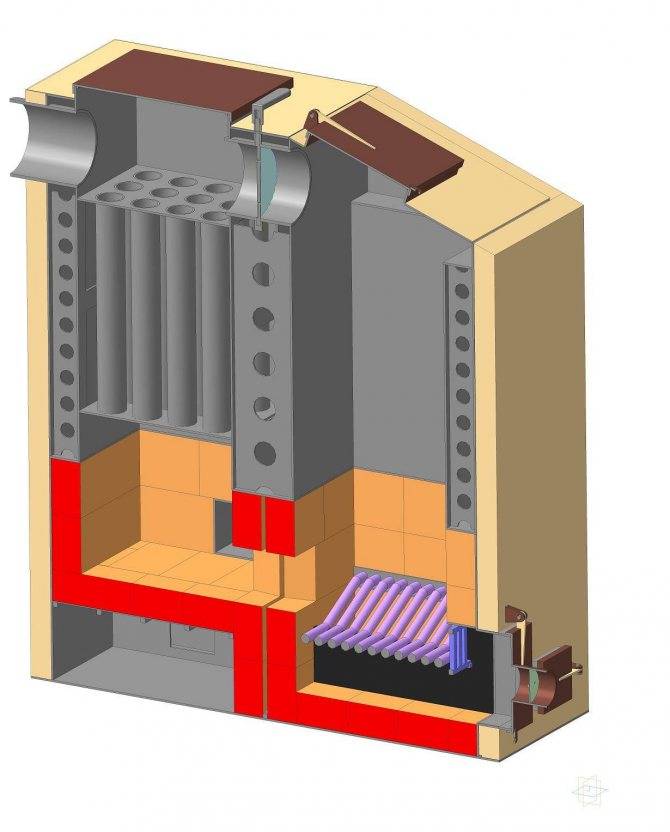

Устройство

Котёл Холмова состоит из следующих деталей:

• корпус;
• топливная шахта;
• камера с теплообменником;
• колосники;
• дверцы;
• зольник;
• компенсаторы расширения;
• патрубок для дымоходной трубы;
• выходы и входы для подачи, обратки, слива и установки группы безопасности или предохранительного клапана;
• терморегулятор.

Отопительный прибор мощностью 12 кВт весит около 255 кг. Его высота составляет 124 см, ширина 48,5 см, а длина 66 см. Занести этот котёл в дверной проём проблем не составит. Устройства на 10 кВт внешне и по габаритам не отличаются от предыдущей модели, различия состоят только во внутренней конструкции. Загрузочная камера Верхние дверцы котла двойные, внутри находится теплоизолятор, благодаря которому их температура не превышает 80°С. Края оклеены асбестовым шнуром (уплотнитель). Окраска проведена термостойкой краской. Задняя крышка закрывается четырьмя быстросъёмными винтами, а остальные специальными запорами. Нижняя дверца зольной камеры закрыта теплоизолятором лишь на 40%. При этом её температура не бывает больше 90°С, так как постоянные потоки воздуха охлаждают её.

Обратите внимание! Дно котла (камеры) – это не самая нижняя часть. Ей является специальная пластина с теплоизолятором внутри и двумя длинными ножками

Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения

В итоге прибор можно устанавливать даже на деревянный пол

Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения. В итоге прибор можно устанавливать даже на деревянный пол.

Энергозависимые котлы Холмова дополнительно оснащаются дымососом или вентилятором, а также контролёром для управления топочного процесса. Но наибольший спрос в основном на энергонезависимые модели. В них контроль над котлом осуществляется терморегулятором типа RT3. Расположен он на передней стенке. С помощью цепочки терморегулятор соединяют с маленькой поддувальной дверцей через специальное ушко.

Котел с дымососом

Поддувальная дверца предназначена для подачи кислорода в котёл, чтобы поддерживать в нём горение топлива. Расположена она на большой двери зольной камеры. Полностью никогда не бывает закрытой, так как предусмотрен специальный зазор для минимального прохода воздуха.

Сзади сверху расположен патрубок, к которому подсоединяется дымовая труба. Именно благодаря этому элементу создаётся естественная тяга. В итоге через поддувальную дверцу в котёл начинает поступать кислород. Воздух проходит в подколосниковую камеру с двумя чугунными колосниками (вытаскиваемыми). За ними распложен дополнительный сварной колосник, по-другому его ещё называют горбик, так как он находится выше предыдущих.

Под колосниками находится ящик для сбора золы. Открыв дверцу, его можно легко вытащить и очистить от отходов. Для слива теплоносителя внизу котла предусмотрен патрубок на полдюйма, такой же установлен для группы безопасности или предохранительного клапана. Патрубки подачи и обратки большего размера, выходной расположен сверху, а обратный снизу.

Обратите внимание! Чтобы котёл не расширился до критических размеров, и не разошлись сварные швы, в его конструкции предусмотрены компенсаторы расширения. Они расположены по всему периметру отопительного прибора

Также имеются внутри корпуса между камерами в виде стержней и перегородок

Разделительные стенки установлены на расстоянии 24 см друг от друга. В теплообменнике компенсаторы расширения не предусмотрены, так как его размеры позволяют удерживать свою форму

Также имеются внутри корпуса между камерами в виде стержней и перегородок. Разделительные стенки установлены на расстоянии 24 см друг от друга. В теплообменнике компенсаторы расширения не предусмотрены, так как его размеры позволяют удерживать свою форму

Они расположены по всему периметру отопительного прибора. Также имеются внутри корпуса между камерами в виде стержней и перегородок. Разделительные стенки установлены на расстоянии 24 см друг от друга. В теплообменнике компенсаторы расширения не предусмотрены, так как его размеры позволяют удерживать свою форму.
