Трубы для канализации в частном доме – как грамотно сделать разводку

Монтаж системы своими руками в частном доме

Процедура составления схемы

План канализации — это именно то, с чего нужно начинать ее обустройство.

Сама по себе схема разводки в каждом доме индивидуальна, соответственно, может выглядеть по-разному.

Но запомните главное правило: чем проще схема, тем надежнее получится сантехническая система.

Вы можете сделать проект своими руками, для этого сейчас есть множество программ, одной из таких является Raucad.

Так выглядит программа Raucad

Помимо того, что вы должны следовать определенной инструкции, нужно еще учитывать некоторые важные моменты:

для водоотведения от ванной комнаты, душевой кабины, кухонной мойки используются трубы с диаметром 50 мм;
в области унитаза и для стояка используются более широкие трубы, с сечением 110 мм;
чем больше сечение у выпускного элемента, тем ближе он должен находиться к главному стояку;
ни в коем случае нельзя планировать сужение трубопровода, идущего к стояку;
лучше всего использовать полимерные изделия;
сливной стояк должен иметь вертикальное положение и быть без поворотов. В нем обязательно предусматривается ревизионный люк.

Трубы внутренней канализации 50 и 110 мм

Не забывайте предусматривать соответствующий требованиям уклон канализации, не зависимо от того, наружная она или внутренняя.

Итак, перед тем, как сделать разводку канализации в частном доме, вам нужно:

План канализации загородного дома

на бумаге составить план здания в масштабе;
определить место нахождения стояка;
наметить расположение сантехнического оборудования;
отметить маршрут, по которому будет осуществляться прокладка труб, соединяющих приборы и стояк, по ходу обозначаете размеры.

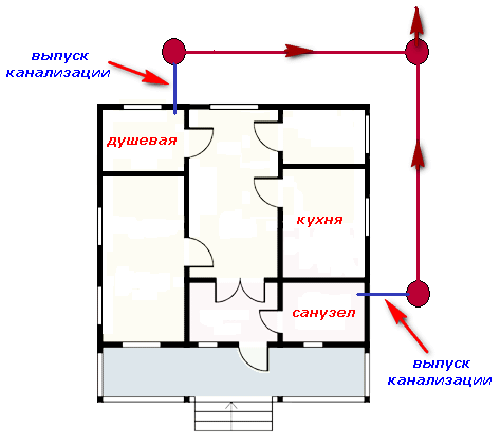

Общий план канализации в доме

Отображая разводку канализации по дому, не забудьте отметить места, в которых будут вмонтированы соединительные узлы и элементы.

Технология прокладки труб

Внутренняя канализация

Канализация для бани

Как сделать схему канализации в доме своими руками

Такой документ представляет собой план действия в графическом исполнении. Проект канализации дает возможность правильно сосчитать потребность в материалах для монтажа канализационной системы для своего дома.

Смотреть видео

Прокладка труб канализации — Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

является проект здания

Факторы, влияющие на состав и устройство канализации в доме

Чтобы определить размеры и размещение основных элементов при устройстве канализации в частном доме, нужно обязательно, определить уровень потребления воды. При расчете используются усредненные данные потребления.

В первом приближении можно использовать норматив в количестве 100 литров на человека. При проектировании следует придерживаться основного правила размещения основного наружного оборудования канализации на расстоянии не ближе 4-х метров от границы участка и не ближе 10 метров от жилого строения.

При этом расстояние до ближайшего водозабора (колодец или скважина) должно составлять не менее 35 метров.

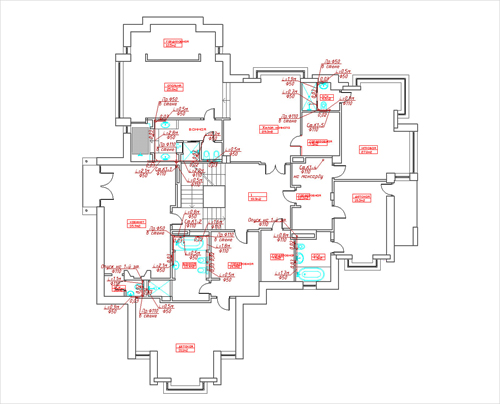

Ниже представлен пример проекта.

Типы канализационных систем в частном доме

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

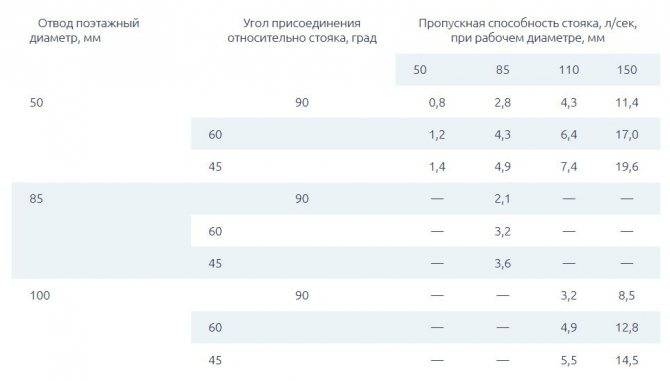

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Трубопровод, мм	Расстояние между элементами на линии, м	Тип элемента
50	12	ревизия
50	8	прочистка
110, 150	15	ревизия
110, 150	10	прочистка
200	20	ревизия

Обратный ток и защита от него

В силу особенностей расположения подвальной канализационной системы по отношению к основной магистрали, существует перспектива заполнения труб нижнего уровня содержимым канализации. Свести риск обратного тока к нулю можно двумя методами: путем активной либо пассивной защиты.

В первом случае имеется в виду монтаж насосной системы, укомплектованной специальными устройствами, противодействующими обратному току. Большинство новых моделей имеют такую функцию. Поэтому, приобретая КНС, необходимо интересоваться, каким дополнительным функционалом она наделена.

Второй вариант предусматривает установку в отводящий трубопровод клапанных модулей, монтаж накопителей. Последние устанавливают на придомовой территории. Их назначение — регулировка количества стоков, сбрасываемых в септик. Клапанные механизмы имеют один недостаток — частые засоры и их устранение.

Единого мнения по поводу рациональности устройства защиты от обратного тока у специалистов нет. Тогда как одни считают, что это лишние расходы, другие приводят доказательства, в пользу необходимости санитарной защиты.

Особенности обустройства канализация в двухэтажном коттедже

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
Далее приступают к укладке утеплителя вдоль стенок.
Трубу протягивают через гильзу.

Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

Жидкость по трубопроводу течёт под воздействием гравитации.
Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Как правильно сделать канализацию своими руками

Схема и монтаж наружных сетей

Закончив выполнять разводку канализации в доме и организовав вывод трубы через фундамент, можно приступить к сборке наружных сетей. К внешним, расположенным за пределами дома, сетям относят следующие элементы:

Трубы, предназначенные для укладки в грунт.

Необходимый набор фитингов для соединения труб.
Колодцы для обслуживания и прочистки наружных сетей.
Установка для очистки сточных вод.

Планирование и монтаж наружных сетей

Прежде всего, нужно выбрать место расположения септика. Его следует расположить в нижней точке участка, чтобы можно было использовать естественный рельеф для создания уклона труб. Сам септик может быть самодельным, к примеру, собранным из железобетонных колец. Но намного проще приобрести готовую модель, выполненную из пластика

Монтаж готовых установок проходит намного быстрее, а качество очистки в них выше.При выборе места установки септика важно соблюдать требования санитарных норм. Очистную установку нельзя располагать близко к дому (расстояние должно быть не менее 5 метров). Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды

Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды

Но и сильно удалять септик от дома не стоит, так как тогда нужно будет строить длинный трубопровод. Трубопровод следует стараться располагать по прямой. Если необходимо выполнить поворот, то в этом месте устанавливают ревизионный колодец, так как место поворота – это место потенциального засора. Все соединения наружного трубопровода должны быть герметичными, так как утечки приведут к загрязнению грунта и грунтовых вод. Присоединение подводной трубы к септику рекомендуется выполнять через резиновую соединительную манжету, то есть оно должно быть герметичным, но не жестким. Такой подход убережет систему от разрушения во время сезонных подвижек грунта.

Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды. Но и сильно удалять септик от дома не стоит, так как тогда нужно будет строить длинный трубопровод. Трубопровод следует стараться располагать по прямой. Если необходимо выполнить поворот, то в этом месте устанавливают ревизионный колодец, так как место поворота – это место потенциального засора. Все соединения наружного трубопровода должны быть герметичными, так как утечки приведут к загрязнению грунта и грунтовых вод. Присоединение подводной трубы к септику рекомендуется выполнять через резиновую соединительную манжету, то есть оно должно быть герметичным, но не жестким. Такой подход убережет систему от разрушения во время сезонных подвижек грунта.

Составление схемы разводки канализации – сложная и ответственная работа. Ошибки при составлении схемы приведет к тому, что система не будет работать или будет постоянно засоряться. Если есть неуверенность в своих силах, то лучше поручить выполнение этой работы специалистам.

Автономная канализация

Канализация, работающая без откачки септика, должна иметь 2 или 3 камерный септик, если есть только 2 резервуара, на объем отстойника должен быть не менее ¾ общего объема конструкции, для 3 камерных – достаточно 50% объема. В 1 секции осаживаются тяжелые частица, когда первый отсек наполниться – частично очищенная жидкость начнет переливаться во второй отсек, в котором начнут оседать легкие частицы. При поступлении жидкости в 3 секцию она почти полностью очистится от загрязнений, после чего поступает на поле фильтрации или в дренажный колодец

Важно, чтобы первые 2 отсека были герметичными

Для такой системы необходима откачка только отложений в первом отсеке. Для этого используют фекальный насос. Частота удаления отложений, зависит от габаритов емкости и состава стоков. Очистка необходима после того как высота осадка поднимется до уровня перелива. В среднем за 6 месяцев в отсеке собирается примерно 60-90 л отложений. С учетом этих данных приблизительно рассчитывают периодичность очисток и необходимый объем септика.

Для более точного подсчета объема септика, не требующего откачки сточных вод, необходимо среднее суточное количество стоков на 1 человека (200 л) умножить на число людей живущих в доме и для страховки увеличить это число на 20% объема. При высоком уровне грунтовых вод, желательно на дне котлована положить ЖБ плиту.

Монтаж емкости для сбора отходов

Как сделать правильно канализацию при высоком уровне грунтовых вод

Если при копке траншеи в верхних частях уже проявилась вода, все равно придется выкапывать нужную глубину.

Если канализация будет собрана правильно, на дальнейшую работу грунтовые воды не повлияют. Чтобы при укладке труб вода не мешала, траншею нужно выкопать немного шире и по самому ее дну с краю по всей длине прокопать углубление в 20–30 сантиметров. В этой канавке будет скапливаться жидкость, а ров останется сухой.

Так как выгребная яма, ЛОС, септик и система слива герметичны, высокий уровень грунтовых вод не должен повлиять на процесс очистки. Однако если на даче монтируется ЛОС или септик, соответственно, необходима сбросная труба или сухой колодец, через которые вода может проникнуть обратно в септик. Чтобы этого избежать, на сбросную трубу устанавливают обратный клапан.

Устройство канализации в доме своими руками

Схема и процесс монтажа

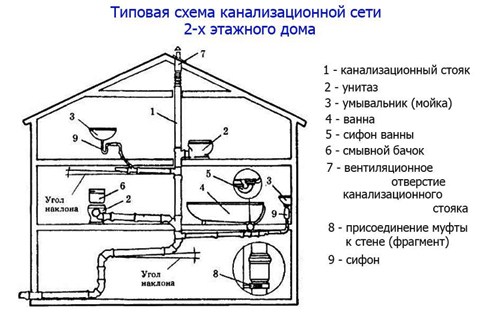

Стандартная схема канализации в частном доме. (Для увеличения нажмите)

Схема обустройства канализации в частном доме (особенно, если он на сваях) сильно отличается от тех, которые используют в квартирной новостройке.

В частных домах системы более простые и имеют меньшее количество подключений.

Для создания канализации потребуются такие элементы, как:

вентиляционный клапан;
канализационные пластиковые трубы, они соединят сантехнику с основной линей;
канализационный стояк;
специальные соединители и переходники.

Чтобы правильно выбрать трубы для монтажа, следуют таким рекомендациям:

использовать для отвода стока унитаза стоит трубы диаметром 110 мм;
чтобы подключить такую сантехнику, как ванны, раковины и душевые, будет достаточно заготовок 50 мм шириной;
что касается выпусков, то минимальный размер труб в таких случаях должен составлять 110 мм в диаметре.

Его устанавливают по заранее приготовленной схеме разводки. Происходит этот монтаж последовательно начиная от самой нижней точки, укладывая все трубы раструбом вверх.

Уже во время монтажа в стояк будут включаться тройники, которые в дальнейшем будут обеспечивать легкий доступ к участкам, где возможно появление засорения. По мере прокладки основного стояка осуществляется монтаж всех отводных линий, располагающихся горизонтально.

Обратите внимание: установка ревизии должна осуществляться в самом начале стояка и в конце каждой разводки, как этого требует СНиП. В случае, когда канализация состоит из достаточно длинных прямых участков, то такие ревизии нужно устанавливать через каждый 10 м

Ленточная основа – как в этом случае не заморозить воду?

Работы по проведению коммуникаций в таком типе фундамента, прорабатываются заранее. Если основа мелкозаглубленная, то до рытья траншеи, выкапывается ров под водопроводную трубу, ниже уровня промерзания. Участок коммуникаций, располагающийся под фундаментом, защищается металлической гильзой.

При глубокой закладке, магистраль проводят через толщу бетона. Чтобы сделать отверстие, на стадии закладки, в арматурный каркас монтируется металлическая гильза. После заливки ленточного фундамента, ее подчищают и прокладывают водопроводные трубы согласно инструкции.

Можно и после прокладки основы вывести трубы. Только в этом случае, работы усложняются долблением основы. Отверстие необходимо будет проделать не только в монолитной плите, но и дополнительно срезать арматуру, попавшуюся на пути.

Монтаж наружной канализации

Монтаж наружной канализации требует определенных знаний и практических навыков. Предупреждаем: работы предстоит не мало, в том числе и копка траншей и ямы.

После того, как яма и траншеи подготовлены, приступаем к монтажу наружной канализационной системы. Особую внимательность нужно проявить при монтаже труб, которые впоследствии станут выполнять функцию общего коллектора дома.

Специалисты рекомендуют направлять данные трубы раструбами вниз, а затем вставлять их одну в другую.

Заранее просчитайте глубину траншеи для укладки канализационных труб, учитывая такой нюанс: трубы лягут на нетронутый грунт. Такая мера впоследствии уменьшит вероятность просадки грунта.

А это значит, что уменьшится вероятность прогиба трубы, ее локального повреждения и образования засоров и застоев.

Септик из полипропилена

Для того чтобы правильно определиться с необходимым диаметром труб для наружной канализации рекомендуем обратиться к специалистам.

Учтите, что диаметр труб коллектора должен быть шире, чем у труб, которые идут от сантехнических бытовых приборов. Обычно для коллекторов и стояков применяют трубы, диаметр которых от 100 до 200 мм.

Наиболее простой вариант обустройства канализации дома своими руками – выгребная яма. Ее можно выложить кирпичной кладкой или установить бетонные кольца.

Дно выгребной ямы заливают бетоном. Гидроизоляцию стен производят битумом.

Установка септика из полипропилена своими руками тоже вполне реальна. Обычно компании, которые занимаются продажей таких септиков, предоставляют всю необходимую информацию по их установке.

Фильтрующий колодец

Если выполнять их инструкцию пошагово, то вполне быстро можно установить септик из полипропилена и своими руками.

Надеемся, что монтаж канализации в частном доме видео помогут Вам выполнить канализацию своими руками правильно и быстро, без привлечения специалистов и дополнительной траты средств.

Строительство фильтрующего колодца или локальных очистных сооружений требуют специальных знаний и практических навыков. Поэтому их строительство лучше доверить профессионалам. Если Вы все же решились устанавливать эти фильтрующий колодец или ЛОК, будьте готовы к тому, что их строительство потребует много времени и финансов.

Мы частично описали устройство канализации частного дома снаружи. Теперь переходим к описанию предполагаемых внутренних работ по обустройству канализационной системы загородного дома.

Требования к разводке

Разводка системы канализационных труб в загородном частном доме требует трепетного отношения ко всем нюансам, соблюдению определенных нормативных требований. При соблюдении и учете всех важных моментов разводка системы труб сточного отведения будет выполнена правильно, надежно. Внутренняя разводка качественной канализации требовательна к соблюдению сантехнических норм.

Требования:

Трубопровод должен устанавливаться с расширением диаметров от наиболее удаленного прибора до стояка. К примеру, скажем, что монтаж унитаза с выпуском 110 миллиметров не допускается в том случае, если между ним и стояком установлена раковина, стоки которой вытекают в трубу диаметром 50 миллиметров.
Когда имеется несоблюдение выпусков труб, участок трубы до стояка должен располагать диаметром подключения 110 миллиметров, раковина подключаться с тройником с переходом 110/50 миллиметров;
Толщина диаметра выпуска труб сантехнического прибора определяет близость его расположения до стояка;
Стоит знать, чем больше толщина труб, тем ближе расстояние прибора до стояка ;
Минимальный показатель уклона труб канализации на всяком участке составляет 3 сантиметра на погонный метр трубопровода;
Не следует допускать изменение уклона на одной ветке разводки труб;
Фасоновый, а также сливной стояки проходят вертикально, при этом изгибы не должны допускаться, если ниже уровня расположения места их устройства подключаются приборы;
В необходимых местах в обязательном порядке оборудуются ревизии, клапаны, а также прочистки.

канализация своими руками

Монтаж внутренней канализации

Устройство внутренней канализации в частном доме практически не отличается от ее устройства в квартире, но некоторые отличия есть:

в водопроводной трубе отсутствует напор;
канализационный коллектор нужно подсоединять к индивидуальному отстойнику.

Подключение сантехнических приборов

Специалисты раскрывают некоторые секреты обустройства внутренней канализации загородного дома:

При монтировании труб в горизонтальной плоскости их поворот не должен быть под углом 95 градусов (угол поворота только 45 градусов).
На горизонтальном участке через каждые 12 м труб обязательно нужно устанавливать ревизию.
Для разводки канализации в загородном доме стояк системы обычно обустраивают полипропиленовой трубой, диаметр которой 100 мм

Для того чтобы подключить сантехнические приборы (ванную, умывальник, стиральную машинку) используют полипропиленовые трубы, диаметр которых 50 мм.
Очень важно: уклон трубы на метр должен составлять 1-2 см, ни больше, ни меньше. Иначе возможны перебои в работе всей системы.
Внешнюю часть коллектора подсоединить к выгребной яме

Нужно знать, что внешняя часть трубы-коллектора должна находиться под землей на глубине 45 см.

Внутренняя канализация в частном доме не представляет особой сложности, если ее выполнять пошагово и учитывать все рекомендации специалистов. Но торопиться не советуем.

Надеемся, что наша статья заставит Вас поверить, что прокладка канализации в частном доме вполне реальна. Нужно чуть-чуть терпения, желания работать и некоторых практических строительных навыков – и у Вас все получится.

Предыдущая запись Как провести канализацию в частном доме: схема и тонкости монтажа

Следующая запись Как правильно делаются водоснабжение и канализация загородного дома

Проектирование канализации для частного дома

Выбор места размещения слива

Главные правила

Первым делом всегда составляется схема разводки канализации в частном доме, а делаться это должно еще на этапе проектирования дома.

Что касается технических требований, то обязательно следует соблюдать такие условия:

Схема разводки канализации в частном доме

все трубы укладываются с небольшим уклоном в сторону слива;
диаметр должен четко соответствовать пропускным способностям всей системы;
никаких резких перегибов быть не должно, это необходимо в целях предотвращения лишних засоров;
обязательно должны быть установлены элементы, обеспечивающие возможность периодического обслуживания;
в любом трубопроводе должны иметься вентиляционные узлы. Они необходимы для того, чтобы выводились вредные газы.

Схема разводки канализации

Соединение труб

Наиболее распространенным способом монтажа пластикового трубопровода является раструбное соединение. Она выполняется в том случае если труба или фитинг имеет соответствующий конструкционный элемент — раструб. Процесс соединения следующий:

Раструб и гладкий конец очищаются от загрязнений;
В специальную выемку внутри раструба вставляется резиновый уплотнитель, обеспечивающий герметичность стыков;
Гладкий конец другой трубы смазывать силиконовой смазкой или обычным жидким мылом, после чего его можно легко вставить в раструб до упора;

Схемы соединения канализационных труб из пластика и чугуна

Как правильно должен работать септик, чтобы он не превратился в зловонную выгребную яму

Составные части канализационной сети

Сеть канализации состоит из труб, уголков, тройников и др., состыкованных друг с другом и с сантехническими устройствами и септиком. Количество деталей системы зависит от сложности устройства внутренней и наружной сети, и перекрываемых расстояний. Больше деталей — больше стыков. Особенностью работы внешней канализационной сети является то, что она должна одинаково хорошо работать при повышенном давлении грунта и в условиях зимнего холода.

Материалы

Ещё пару веков назад, на смену деревянным и керамическим трубам пришли стальные и чугунные. Они прочные, хорошо выдерживают как физическую нагрузку, так и температурные перепады в широком диапазоне. Однако они подвержены коррозии, имеют большой вес. Чугунные отличаются сложностью устройства стыков и шероховатостью стенок, а это — препятствие свободному току жидкости. Кроме этих материалов использовался асбоцемент и керамика.

С появлением пластика детали трубопроводов (ТП) стали делать из:

полипропилена (серые изделия используются вне грунта, имеют малую кольцевую жёсткость, выдерживают температуру до +95 град.);
поливинилхлорида («рыжики» укладываются в грунт, температуру держат лишь до 45 град., прочные: кольцевая жёсткость от класса sm2 до sm8. Укладываются на глубину от 1 до 8 м);
полиэтилена.

Полимерные детали мало весят, хорошо соединяются друг с другом. Они долговечны, имеют гладкие стенки, устойчивы к агрессивным средам. ПВХ конструкции также устойчивы к УФ-излучению. К сожалению, полимерные изделия менее прочны, чем металлические, и при механических нагрузках могут деформироваться.

Другие достоинства пластиковых изделий:

нетоксичны,
неэлектропроводны,
недороги,
не утрачивают свой внешний вид.

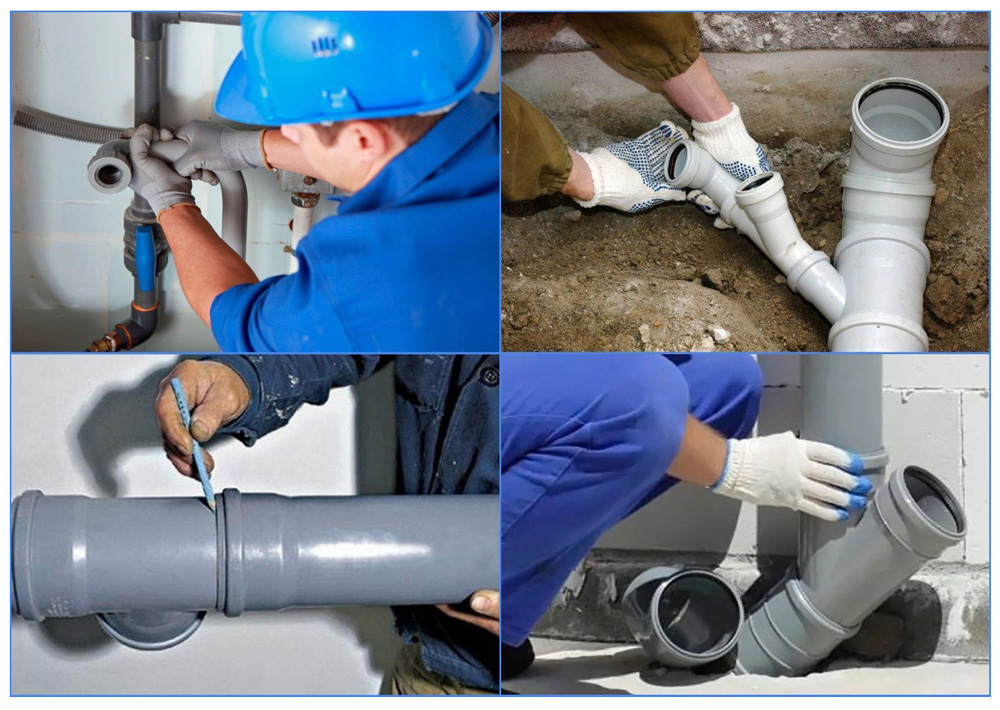

4 Монтаж канализационных труб своими руками – важные особенности процесса

Планирование канализационной системы и выбор места для септика

Чтобы выбрать место для приёмника стоков, нужно учитывать ряд условий. Чем ближе он к домику, тем меньше вероятность засора труб и их легче прочистить. Меньшее количество поворотов, так же хорошо. С другой стороны, если септик предусматривает дренаж стоков, то расстояние от домика должно быть не менее 2 – 3 метров, чтобы не допустить обводнения и размягчения грунта под фундаментом.

Также септик нужно разместить как можно дальше от источника воды: колодца или скважины. Хорошо бы предусмотреть подъезд к яме ассенизаторской машины для откачивания накопившихся осадков и стоков. Рано или поздно, септик заилится и наполнится. Впрочем, современные установки способны откачивать ямы даже на расстоянии до 20 метров.

Совет: При планировке комнат в доме учесть места прокладки канализационных труб и величину уклона. Чем короче будет плечо трубы, тем меньше перепад и легче такую трубу замаскировать. Поэтому кухню, душевую, санузел желательно располагать рядом и со стороны септика. А сам септик перед домом, либо сбоку от дома, но со стороны улицы.

Материалы и инструменты

Чтобы выкопать траншею, понадобится небольшой экскаватор. Если возможности заезда тяжелой техники нет, придется взяться за лопаты.
Трубы нужно чем-то пилить, некоторые пользуются болгаркой с регулировкой оборотов, можно использовать ножовку с мелкими зубьями.
Отбойный молоток, перфоратор – проделывать отверстия в колодце и фундаменте дома.
Песок или мелкий ПГС для фиксации трубопровода в траншее.
Утеплитель, теплоизоляция в местах, где прокладка канализации по внешней сети на глубину ниже слоя промерзания грунта невозможна.

Основным сегментом системы водостока является труба, вот основные ее варианты:

ПВХ рыжего цвета выпускаются различных размеров.
Черные полиэтиленовые также бывают диаметром от 50 до 159 мм.
Ребристые – прагма. Длина составляет 4 и 6 м, диаметр – от 100 мм до 500 мм.
Полипропиленовые серого цвета (пластиковые).

Устройство внешней канализации

Если есть возможность подключиться к центральной магистральной сети, отпадает много вопросов. Но в загородных домах чаще приходится делать автономную канализацию своими руками. По нормативам её нужно располагать на удалении не менее:

от стены дома на сваях — 4 м;
ограды — 5 м;
скважины водозабора — 15 м;
границы земельного участка — 5 м;
корней взрослых деревьев — 3 м;
рек, ручьёв — 10 м;
водохранилища — 30 м.

В зависимости от способа очистки существуют два типа устройства локальной канализации:

Аэробная. Очистка стоков происходит под воздействием кислорода. Воздух в камеры подаётся принудительно с помощью компрессора. Такой септик является энергозависимым, но степень очистки почти стопроцентная.
Анаэробная. Органические примеси сточной воды очищаются микроорганизмами, для которых не требуется кислород. Наилучшая очистка не выше 75%. Поэтому при использовании анаэробных септиков строят устройства доочистки воды — фильтрующие колодцы или поля.

Размеры септика любого типа зависят от расхода воды. Рассчитывают объём камеры, исходя из того, что каждому проживающему требуется 0,2 м3 воды на день. Септик должен вместить сточные воды за три дня. То есть, если в доме на сваях один жилец, объём камеры должен быть 0,6 м3, для двух — 1,2 м3. Определите тип септика, учитывая особенности грунта. Анаэробные септики строить легче, но требуются ещё установки доочистки: поля фильтрации. Их трудно сделать, если участок глинистый, и практически невозможно при высоком уровне грунтовых вод. Тогда приходится сооружать дополнительные колодцы. Аэробный септик обойдётся значительно дороже: потребуются компрессор и аэратор. Для строительства камер выбирают разные материалы:

Железобетон. Покупают колодезные кольца или заливают монолит;
Кирпич. Требуется делать надёжную гидроизоляцию стенок септика;
Пластиковые ёмкости;
Автопокрышки. Стоки от унитаза в такой колодец сливать запрещено из соображений экологии.

Подключение к централизованной сети

Специфические особенности и порядок укладки внешней канализации

Проектирование схемы удаления сточных вод

Разводка канализации удаления стоков требует ряда необходимых процедур, и в этом случае отличную службу понести детальная схема обустройства канализации в загородном доме, либо коттедже.

Требуемые мероприятия:

Сначала нужно определить место расположения сливного устройства;
Следующим этапом определяется точка начала монтажных работ по укладке труб канализации непосредственно в самом доме;
Далее, как правило, производится проектирование системы канализации в доме.

Расположение устройства слива

В этом вопросе сначала выбирается площадка, распложенная ниже уровня дома. В одночасье производится фиксация выходного места труб канализации.

Точка начала монтажных работ

Зачастую местом является участок санузла, где будет располагаться унитаз. Выход, а также вход трубы располагаются ровно по линии. Разводка канализации при обустройстве канализации в частном доме не терпит никаких перекосов, а также изгибов. Данная труба будет пропускать все стоки через себя (раковина на кухне, умывальник, душевая кабина или ванна, туалет, биде).

Проектирование системы сточных отведений

Производится проектирование системы канализации в доме, прорисовывается схема с масштабом, которая располагает всеми размерами труб канализации. Качественная разводка канализации также потребует грамотного просчета нужного числа соединений.

Прокладка канализации www.arh-standart.ru

Разводка труб канализации в частном доме – как правильно обустроить
