Термоголовка для теплого водяного пола: принцип работы термоголовки Rtl, характеристики устройства и отзывы

Есть только батареи, а хочется теплый пол. Врезаем контур ТП в систему радиаторного отопления без доп.насосов (рабочая схема)

Приветствую Вас, уважаемые гости и подписчики моего канала!

Преимущественно, данный вариант закладывается сразу в проекте и монтаж производится вместе с радиаторной системой отопления, так как при отдельной установке — требуется высвобождать пространство на стене и частично переделывать имеющуюся систему.

И, очень немногие знают, что теплый пол делается не только посредством данного способа.

Существует вариант проще, который оправдывает себя на 100%. Называется он — ограничение обратного потока. Таким образом, у нас появляется вторая система, которой не требуется узел подмеса и не требуется отдельный насос, а регулировать температуру мы однозначно сможем.

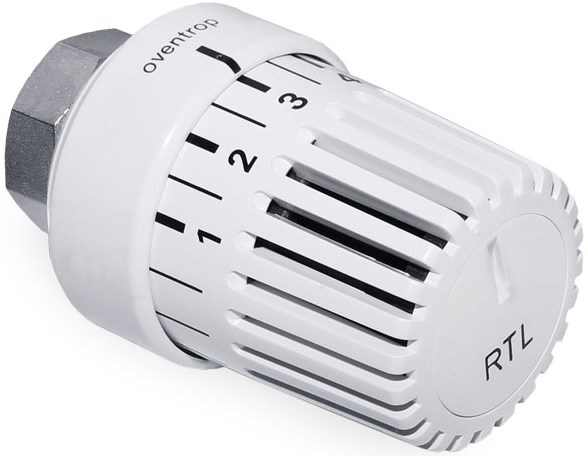

Итак, контур с регулировкой температуры при помощи ограничения температуры обратного потока — врезается напрямую в существующую систему отопления, как и любой радиатор, точнее — в любое место подающей и обратной линии: в спальне, санузле, коридоре, кухне, котельной и пр.

Схематично, выглядит это так:

Но, возникает вопрос, как регулировать температуру, чтобы на полу можно было находиться не так, как «уж на сковородке «? Для этого существует кран регулировки теплоносителя, который измеряет его температуру и открывается, когда она становится ниже заданного значения. Имя этому крану RTL-клапан .

Данный кран является двухходовым и производит дросселирование расхода теплоносителя:

Как это работает (на примере)

Пусть клапан регулировки обратного потока установлен на 28 °С. Теплоноситель с температурой 60 °С заполнил контур теплого пола и клапан закрылся.

Теперь, датчик выжидает, пока температура теплоносителя опустится до 28 °С. Как только это происходит, клапан приоткрывается, запустив очередную порцию теплоносителя в контур и снова перекрывает поток.

Очень примитивная, но эффективно работающая схема. Правда, есть одно «НО» — рекомендуемая длина одного контура — до 50 м. (12 кв.м.), иначе создается большое гидравлическое сопротивление и теплоносителю легче проходить мимо контура по обратной линии. Поэтому, мастера разбивают длинные участки на два коротких.

От автора

Безусловно, можно выполнить систему теплых полов только на RTL-клапанах, собрав их вместе, а можно подключить один клапан к общему коллектору, как на иллюстрации (фото справа):

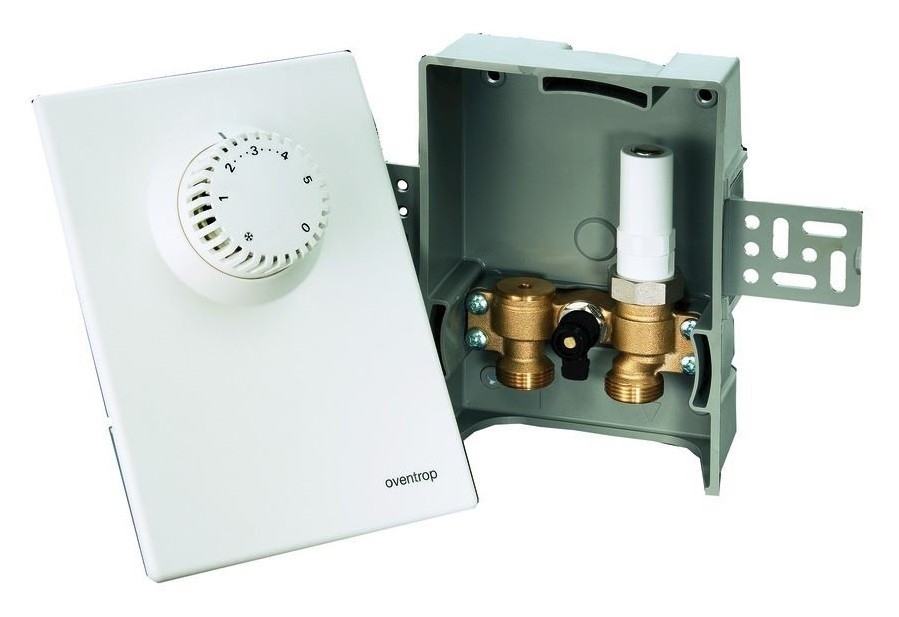

Но, чаще всего, для удобства регулировки, такой клапан устанавливается в каждой комнате в виде отдельного элемента или как заводской встраиваемый в стену — Унибокс.

Стоимость качественных изделий начинается от 3500 руб., за брендовые товары можно отдать и 10 000 руб./шт., это не дефицит и рынок предлагает варианты на любой кошелек:

Поэтому, если одна-две или три комнаты нуждаются в этом, очень рекомендую ставить RTL. Затраты только на кусок трубы и клапан, что выйдет максимум в 4-5 т.р., а смесительные узлы в этом случае — совершенно нецелесообразны!

Режим обогревания пола

Режим подбирается на усмотрение жителей. Самым популярным считается удобный или отопительный. В варианте который был первым температура поверхности поддерживается на уровне 28-32 0 С. Тут отопительную функцию ключевого помещения исполняют прочие приборы, к примеру, отопительные приборы. Другой вариант учитывает поддерживание установленную температуру воздуха в помещении, что должен обеспечить пол с подогревом. Для этого используются комнатные термостатические клапаны, управляющие теплоснабжением.

Сколько жидкости идет через контур демонстрирует ротаметр, Поставленный на коллекторе подачи. Термоголовка для теплого гидравлического пола ставится на коллекторе обратки.

Системное давление выполняет центральный циркулярный насос отопительного котла. Чтобы он смог продавить все петли, длина каждой должна быть не больше 60 м.

Термоклапан системы отопления

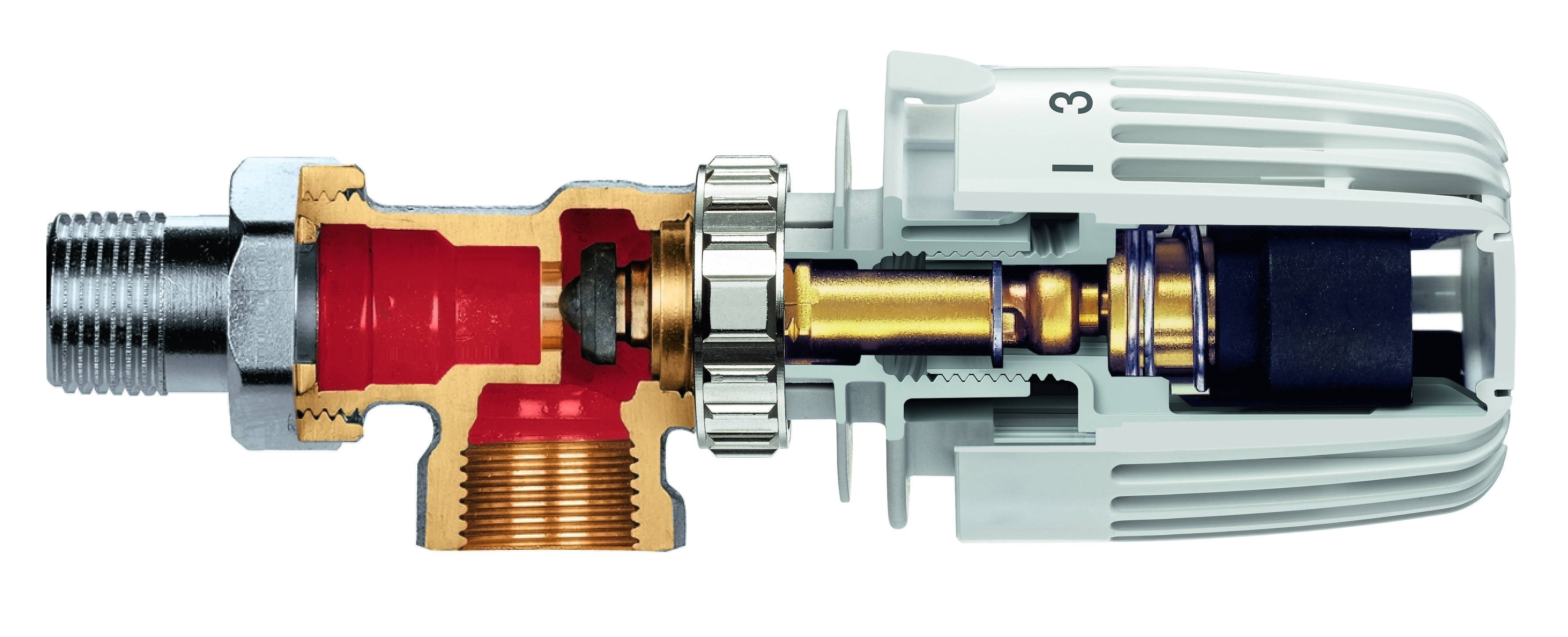

Термоголовка устанавливается строго горизонтально и имеет в составе специфический измеритель, передающий в электропривод сигналы о закрытии или открытии клапана. Гидроклапан имеет три хода для теплоносителя, из которых два используется для подачи воды в смеситель, а третий отвечает за подачу общего потока в трубопровод.

Блок изготавливается из нержавейки, поскольку работать устройству приходится в постоянно влажной среде и есть риск образования коррозии. В рабочем режим полы чутко отвечают на изменения тепла в помещении, автоматически регулируя подогрев циркулирующей жидкости внутри.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

прогрев пола до 28 градусов;
при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Как выбрать термоголовку для теплого водяного пола

Деятельность целой системы водяного пола основывается в миксерном узле, который отвечает за регулировку системы теплоносителя. Это обуславливается тем, что с отопительного оснащения влага подается с довольно значительным уровнем нагрева (вплоть до 90 градусов), а в поверхности пола данный коэффициент должен быть небольшим (не больше 40 градусов). За поддержку нормальной температуры теплоносителя несет ответственность термоголовка, которая находится на заслонке.

В смесителе совершается смешивание жидкости, которая протекает со значительной температурой. В итоге дает возможность посылать в водяные контуры с необходимой температурой.

Трехходовой гидроклапан

Данный гидроклапан обладает тремя проходами. Из них два служат для поступления водяных потоков, третий проводит котел в конструкцию водяного контура. Чтобы не допустить коррозии метала, блок-корпус производят из нержавеющего металла. Во время работы тепловой пол отлично реагирует на окружающую среду, изменяя положения буксов и управляя степенью разогрева жидкости на выходе. Термоголовка оснащена измерителем, который передает сигналы приводу (закрыть или открыть клапан).

Она в обязательном порядке должна стоять в горизонтальном положении.

Советы по выбору

Лучше всего приобретать готовый комплект, в который уже входят все краны и другие необходимые комплектующие. Для разных объемов площади есть свои системы укладки, поэтому метод установки оборудования для маленькой квартиры не подойдет для большого дома.

При правильной установке такой пол не должен быть виден под паркетом. Стоит учесть, что чем больше функций программирования теплого пола, тем он будет дороже. Например, для разных комнат можно выбрать, соответственно, разные температуры.

При выборе той или иной схемы обогрева всегда необходимо учитывать объем обогреваемого помещения.

В целях экономии под шкафами, диванами и другими видами мебели пространство не утепляют.

Нужно тщательно выбирать материал теплоизолятора, от которого во многом зависит долговечность системы – пеноплекс и пенопласт являются самыми распространенными вариантами.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Виды и их устройство

В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

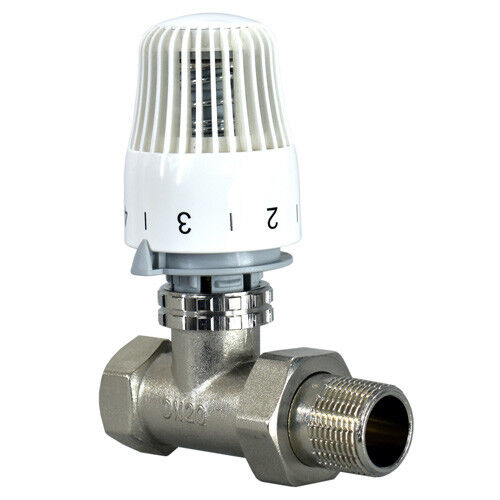

Двухходовой

Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.

Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.

Автоматическое снижение температурного уровня жидкости;
Простота конструкции и невысокая цена;
Несложный монтаж.

Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.

Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.

Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.

Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

Трёхходовой клапан

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

По методу смешивания

Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:

С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.

Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.

Термоголовки для теплого пола в Ростове-на-Дону купить недорого в интернет магазине с доставкой | 40NOG

гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
отвертку;
крепежные винты;
монтажную коробку;
уровень;
индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Советы по выбору

При выборе той или иной схемы обогрева всегда необходимо учитывать объем обогреваемого помещения.

В целях экономии под шкафами, диванами и другими видами мебели пространство не утепляют.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

https://youtube.com/watch?v=IcNpwAkeHN0

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

Подключение терморегулятора к электросети

Выбор системы пола с подогревом

Для одного маленького помещения необходимо подобрать простейшую схему пола с подогревом с 2-мя отсечными вентилями и клапаном с вмонтированным термостатическим клапаном. Ручным способом ставится самая большая температура воды в контуре и термостатическая головка будет управлять клапаном в зависимости от температуры в помещении.

Если в доме оснащен контур отопительных приборов, а пол с подогревом считается добавочным, для него нужен узел смешивания. Он состоит из трехходового клапана, термические и насоса. При большой температуре в доме обратка перекрывается и внутренняя циркуляция выполняется по трубам пола с подогревом. Как только тепловой носитель начнет остывать, опять откроется клапан и горячая вода поступит в водопроводный кран.

При эксплуатации пола с подогревом в качестве основополагающего отопления его разбивают на зоны, любая из которых управляется по простым схемам. Можно оснастить один большой узел смешивания для абсолютно всех контуров. Тут потребуется контроллер, устанавливающий границы температуры носителя тепла по помещениям.

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

Необходимые инструменты

клапан двух- или трехходового типа,
гайки специальные,
ручной отводчик воздуха,
клапан на обраку,
зажимы,
шаровый кран,
насосную установку,
тройники,
устройство, определяющее температурный режим,
набор ключей, пакля.

Для монтажа смесительного узла понадобится набор ключей

Схема подключения

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

Большие площади

Установка теплого пола в качестве основного вида отопления подразумевает монтаж полноценного оборудования для смешения, которое способно развести потоки на два – теплого пола и центрального отопления. Здесь необходимы трехходовые термостатические вентили с полноценным затеканием в систему.

Специалисты рекомендуют устанавливать один общий контур, где рабочая жидкость качается насосом. На входе в теплый пол врезается смесительный вентиль. Он управляется специальным регулятором температурного режима. Смесительный вентиль устанавливается между байпасом и обраткой. Датчик в верхней части клапана регулирует заданную температуру.

В случае повышения температуры, смесительный вентиль перекрывает обратку. Дальнейшая циркуляция рабочей жидкости происходит в теплоносителях теплого пола.

Разнообразие регуляторов водяной конструкции пола

устройство, работающее в эконом-режиме, что позволяет снижать уровень нагрева пола в помещении при отсутствии людей;
датчики с таймером, в которых есть программа включения/отключения системы нагрева;
интеллектуальные датчики с заложенным алгоритмом работы и контролем прочих факторов: режима влажности, температурных колебаний за пределами помещения, наличия/отсутствия людей в комнате и другое;
ограничители – это термоприборы, отключающие нагрев теплоносителя при достижении заранее заданной температуры.

Contents

Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели

Регулировка теплого пола термоголовкой. Термостатический клапан для теплого пола: виды и устройство, как выбрать, схемы монтажа и альтернативные способы подключения

Набирающие популярность водяные тёплые полы не будут эффективно функционировать без специального регулировочного устройства — термостатического клапана. Он позволяет контролировать температурный уровень теплоносителя, и производить регулировку работы пола.

В статье мы подробно рассмотрим предназначение термостатических кранов.

Расскажем, какие есть виды смесительных клапанов, об их конструкции и принципе работы, и как выбрать нужную модель.

Назначение термостатического клапана, и область его применения

Терморегулирующий смесительный клапан применяется в напольном отоплении с циркулирующей водой внутри .

Градус нагрева теплоносителя для обычных батарей намного выше, чем требуется для водяных полов. Перегрев бетонной стяжки ухудшит микроклимат и приведёт к порче напольного отделочного материала. Справится с этой проблемой поможет термостатический смесительный клапан для тёплого пола. Используя его можно создать независимый контур с нужной температурой,.

Терморегулирующий клапан позволяет решить следующие задачи:

Менять направление водяных потоков, и подмешивать к горячему холодный в требуемых пропорциях;
Получать на выходе жидкость с постоянной температурой.

Смесительный кран не нужен, если:

во всех контурах одна температура теплоносителя;
источник тепла способен обеспечить нужный градус нагрева теплоносителя на выходе.

Виды и их устройство

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые . А также, они различаются способом подмеса и направлением потока.

Зачем нужен?

Обогрев с использованием труб в толще стяжки – принципиально новая система, которая отличается удобством эксплуатации и комфортностью для человека. Специфика такого обогрева в том, что температура теплоносителя не высока. Считается низкотемпературной, теплоноситель циркулирует с температурой +35+55 градусов.

Подключение проводится через смесители или прямо к нагревательным приборам. Чтобы снизить температуру, необходимо вмонтировать смесительный кран (узел).

Смесительный узел — комплект устройств, которые работают на охлаждение воды. Один из них — трехходовой смесительный клапан. Его задача –перемешивание двух разнотемпературных потоков воды. В ходе смешивания принимают участие:

Горячая вода из котла.
Остывшая обратка, которая в него поступает.

Эти два потока объединяются и подаются с требуемой температурой к трубам, которые запечатаны в стяжку.

Основная деталь данного прибора — сердечник, он термочувствительный, и это позволяет ему реагировать на изменение температурного потока разжатием или сужением. Данный принцип положен в основу работы трехходового клапана, тем самым достигается автоматизированная регулировка температуры в теплом полу.

Термосмеситель с регулятором температуры

Как выбрать термоголовку для теплого водяного пола?
