Электрический
Электроэнергия отличается высокой стоимостью за кВт, но у электрических нагревателей очень много преимуществ. Это и низкая цена, простота конструкции и безопасность эксплуатации. У них отсутствует опасность утечки газа.
Из всех электрических нагревателей именно теплые полы обладают наибольшим КПД. Расположение источника тепла в полу выгодно из-за того, что теплый воздух всегда поднимается вверх.
Информация. Электрический теплый пол в бане — самое простое решение. Для нечастой эксплуатации для компактных бань, или для мест с дешевой электроэнергией оно подходит идеально.
В помещениях с теплыми полами комфортный микроклимат. Там приятно находиться. Нагрев всегда равномерный по всему воздушному объему комнаты.

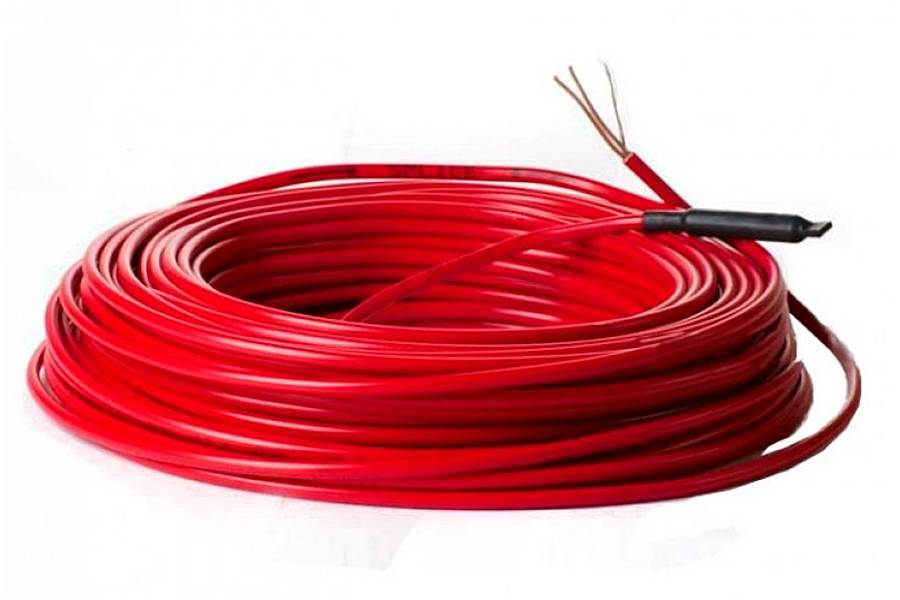

Теплый пол в бане электрический собирается из нагревательного кабеля. По кабелям есть два варианта: кабель в бухтах и кабельные маты. Второй вариант очень удобен в укладке. Маты из нагревательного кабеля уложены равномерно в заводских условиях.
Их нужно раскатать по чистовой стяжке и подключить к источнику тока через соответствующую автоматику или напрямую, если конструкция это предусматривает. После конструкция закрывается теплопроводным покрытием, например керамогранитной плиткой.

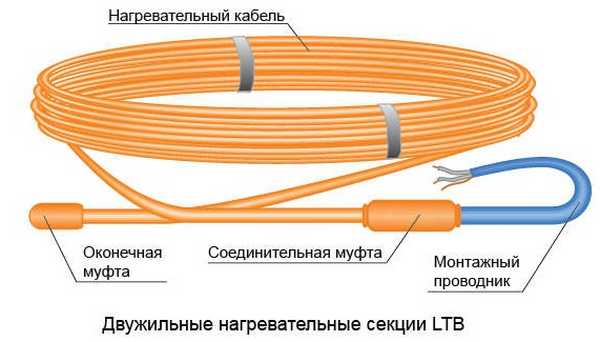

Сам нагревательный кабель имеет тоже два конструктивных варианта. Первый вариант включается как резистор. Кусок кабеля длиной в несколько метров включается между фазой и нейтралью сети 220 вольт. Второй вариант — так называемый саморегулируемый кабель. Он имеет две токоведущие жилы на 220 и нагрев происходит между ними.
Внимание! Саморегулируемый кабель надежнее обычного. Его резистивные нагревательные элементы выполнены из полупроводников с автоматической установкой температуры.. При работе пол из саморегулируемых кабелей обеспечивает отличную экономию энергии
Сначала, когда кабель и стяжка вокруг холодные, он работает на полную мощность. Затем, когда его температура возрастет, полупроводник увеличит свое сопротивление и потребление энергии сократится. Благодаря этому качеству, саморегулируемые кабели могут иметь значительную мощность на каждый кВ метр пола
При работе пол из саморегулируемых кабелей обеспечивает отличную экономию энергии. Сначала, когда кабель и стяжка вокруг холодные, он работает на полную мощность. Затем, когда его температура возрастет, полупроводник увеличит свое сопротивление и потребление энергии сократится. Благодаря этому качеству, саморегулируемые кабели могут иметь значительную мощность на каждый кВ метр пола.
Преимущества электрического теплого пола:
- Общая простота конструкции;
- Не требуется системы слива воды от замерзания;
- Саморегулируемый кабель не требует никакой автоматики и безопасен.
Преимущества водяного теплого пола:
- Возможность использовать дешевое топливо;
- Пподдержка работы на многих видах топлива;
- Возможность работать автономно, без коммуникаций, если для нагрева воды используется банная печь.
Полы с водяным отоплением
Настильный способ укладки подходит для деревянных лаг русской бани и других ослабленных оснований
Водяной тёплый пол в бане может укладываться двумя способами. Выбор того или иного варианта зависит от характеристик основания и предпочтений хозяев бани:
- Укладка труб отопления в бетонной стяжке. Технология выполнения этого способа такая же, как и у систем электрического обогрева. Однако стяжка будет большей высоты из-за большего диаметра труб.

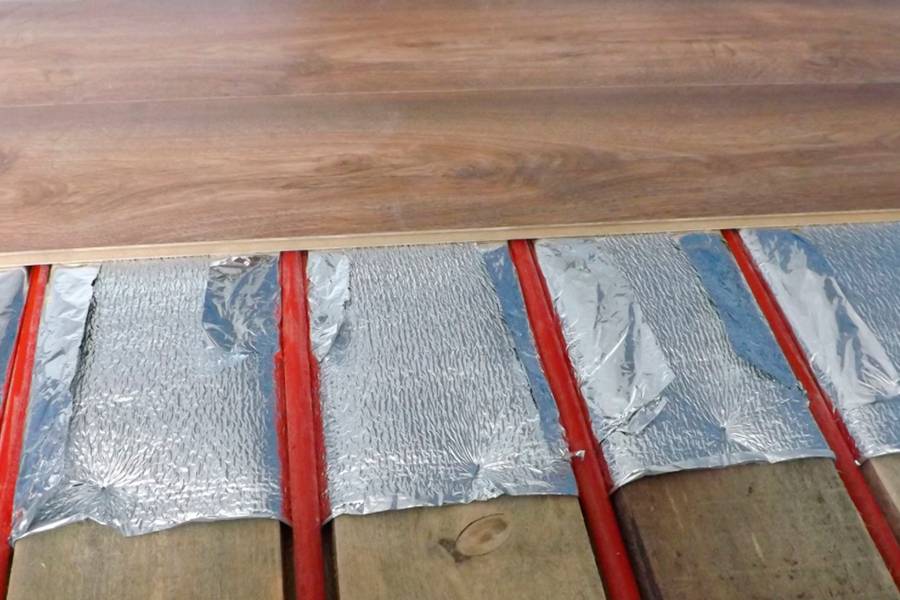

- Настильный способ укладки подходит для деревянных лаг русской бани и других ослабленных оснований, поскольку позволяет не перегружать пол. Обычно трубы настилаются на пенополистирольную или деревянную основу.

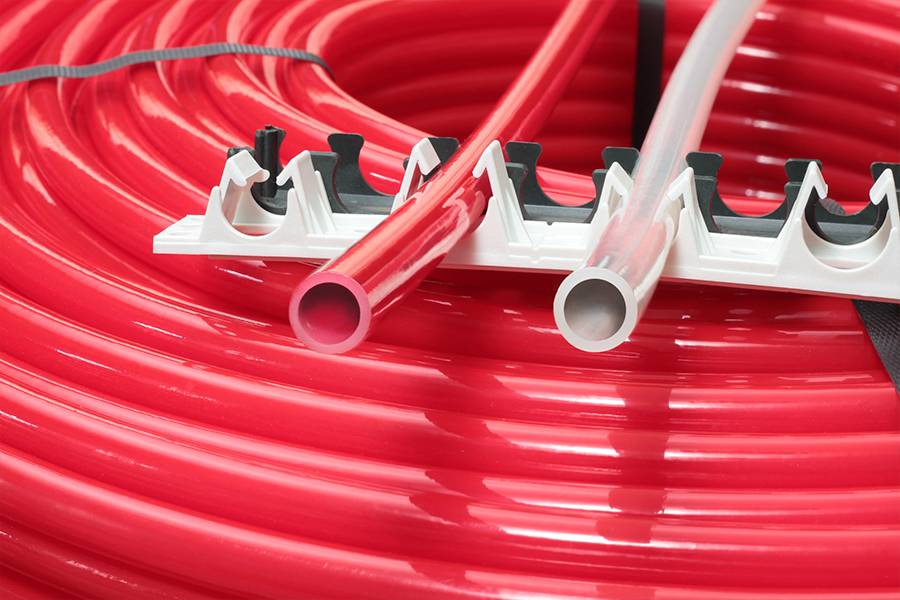

Для укладки подходят медные, пластиковые трубы и длинномерные гофрированные изделия. Такому полу не грозит перегрев, поэтому нет нужды соблюдать расстояние между трубами. Однако если элементы уложить слишком близко друг к другу трубопровод обойдётся в копеечку из-за большой длины. К тому же в зависимости от планировки помещения пол с густо уложенными трубами может обогреваться неравномерно из-за быстрого остывания теплоносителя в слишком протяжённом трубопроводе.

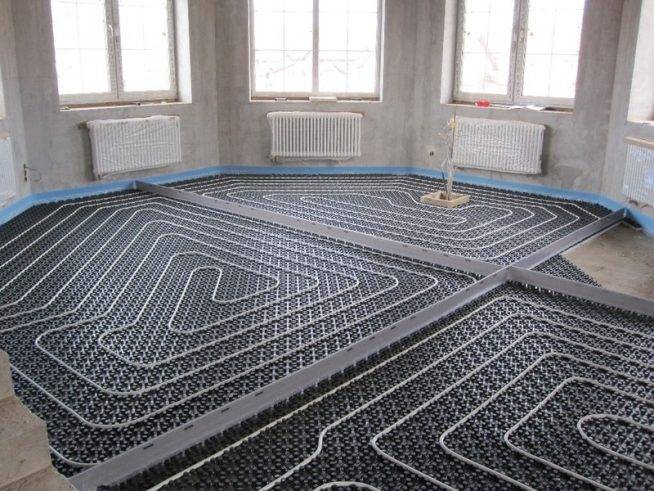

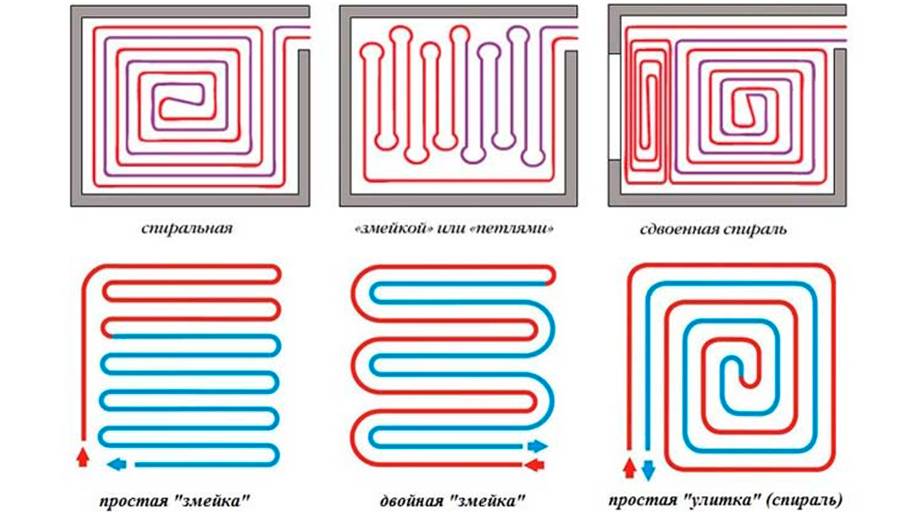

Схемы укладки теплого пола в помещении
Пластиковые трубы отопления можно укладывать как змейкой, так и улиткой. Центр укладки можно сместить в любую удобную для вас сторону. Около несущих ограждающих конструкций и дверных проемов шаг укладки можно уменьшить. Это позволит увеличить силу нагрева в тех местах, где наблюдаются наибольшие теплопотери. Так же, как и в случае с электрическими полами, под местами расположения мебели и оборудования прокладывать систему водяного отопления не нужно.
Последовательность устройства водяной системы обогрева пола:
- Прежде всего, продумайте, где будет находиться место расположения котла для нагревания теплоносителя.

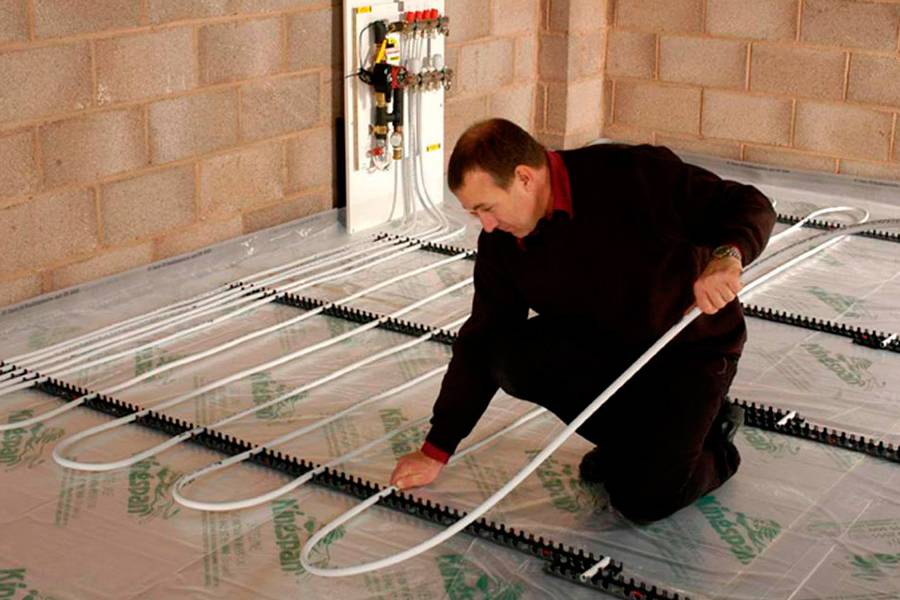

- Обычно трубы укладываются поверх теплоизоляционного материала и армирующей сетки. Для фиксации труб можно использовать дюбеля, хомуты или просто привязывать их проволокой к арматуре. Очень удобно укладывать трубы водяного отопления на специальные пенополистирольные теплоизоляционные плиты, которые имеют выступы для фиксации элементов.
- При устройстве водяной системы отопления обязательно предусматривается коллекторный шкаф. В него заходят два конца трубопровода. Там располагаются запорные вентили и различные регулировочные приспособления.
- Затем система подключается к котлу и проверяется.
- При укладке кабеля настильным способом в русской бане следующим этапом является выравнивание поверхности влагостойкими гипсоволокнистыми листами.

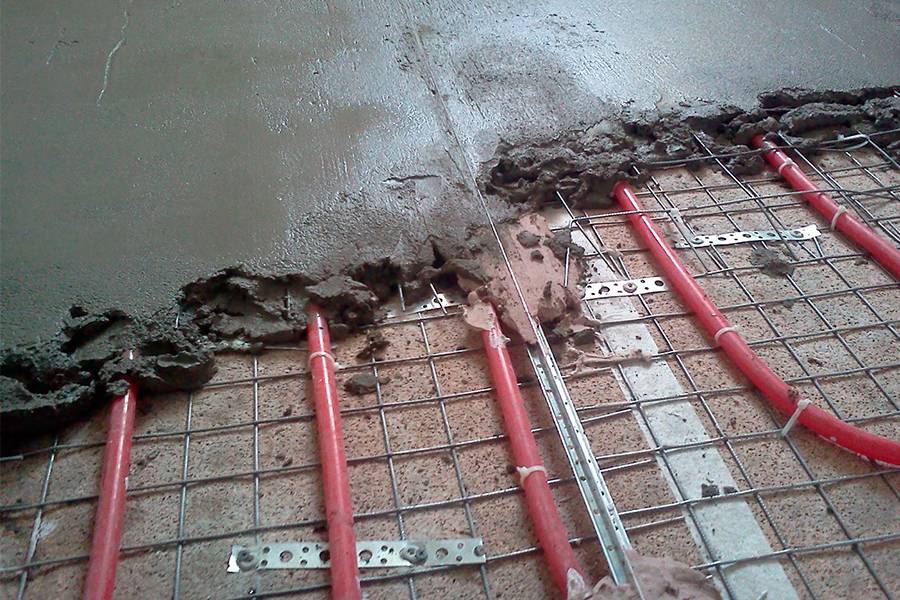

- Если планируется устройство бетонной стяжки, то после проверки системы выполняется укладка цементно-песчаного раствора с армирующей сеткой. Можно использовать готовые сухие смеси с армированием фиброволокном.
- После этого производится укладка выбранного напольного покрытия.
Видео о том, как правильно выполнять монтаж водяной системы обогрева пола:
Выбор подходящего материала
Перед тем, как делать пол в бане, следует выбрать материал. Самая важная функция пола – это быстрый отток воды в сливную яму.
Поэтому полы могут быть сделаны из различных материалов: деревянные, бетонные, глиняные, земляные. Так что выбор материала для пола зависит от вашего желания и возможностей.
Самый дешевый и популярный вариант – это конечно деревянный пол. Но при непродуманном устройстве слива дерево может начат гнить и издавать неприятный запах. Поэтому придется подумать еще об антисептике для пола в бане.
Купите специальную пропитку пола для бани, в ней меньше химии. И не забывайте проветривать баню после каждого использования. К тому же во влажной среде дерево довольно быстро размягчается и приходит в потрепанное состояние – такой пол долго не прослужит. Готовы ли вы через 4-5 лет менять полы в бане?
Бетонный пол
Бетонный пол в бане Такой пол рассчитан на длительную эксплуатацию. Срок его службы составляет не менее 50 лет.
Бетонный пол – холодный пол. Он требует больших денежных вложений, трудозатрат и времени.
Конструкция бетонного пола
Бетонный пол в бане имеет следующую конструкцию:
Черновой пол. На первом этапе возведения оснований в банях устанавливают черновой пол, который является опорой для будущей конструкции. Для его устройства следует скрепить балки перекрытий с досками и установить их на близком расстоянии относительно друг друга.
Система водоотведения
При обустройстве ввода и слива воды важно изолировать компенсационной лентой стыковочные участки труб и трапов, контактирующих с покрытием.
Слой пароизоляции.
Слой гидроизоляции. Укладывают гидроизоляционные слои из специальных материалов
Какой выбрать материал, решать только строителю, рынок стройматериалов предлагает большой ассортимент рулонной гидроизоляции.
Слой утеплителя.
Армирующая сетка.
Не пропустите: Вертикальные двухтрубные системы водяного отопления
Деревянные полы
Деревянный пол Деревянный пол в парной
Самый лучший и чистый материал для полов в бане – это дерево.
Существуют два типа деревянных полов, которые укладываются в бане:
- протекающий;
- непротекающий.
О конструкции каждого из них будем говорить ниже.
Устройство деревянного пола со сливом за счет уклона
Как утеплить пол деревянной бани
Если планируется баня деревянная, то утеплить ее полы можно простым и незатейливым способом. Такой вариант будет, пожалуй, самым дешевым и называется он утепление пола в бане по лагам.
Укладка минеральной ваты
Для удобства фундамент бани можно расположить на столбчатом фундаменте. Это создаст дополнительную зону проветривания полового настила (подполье), что значительно повысит срок эксплуатации деревянной бани.
По всей площади, которую будет занимать помещение, на предварительно выровненную поверхность устанавливают столбы высотой от 0,4 до 0,5 м. Делают их из кирпича или шлакоблока. Предварительно под столб делают яму размерами 0,5 х 0,5 х 0,5 м и засыпают ее щебнем на 100 мм. Щебень тщательно трамбуют.
Теплоизоляция пола пенопластом
Интервал между столбиками 1,5 – 2,5 мм они примут всю нагрузку на пересечении несущих балок. На столбики укладывают деревянные балки и между ними по нижнему срезу набивают брус 40 х 40 мм. На него будут опираться доски чернового пола.
Доски чернового пола укладывают между балками и крепят гвоздями или саморезами по два на каждую сторону. В полученное таким образом корыто будет укладываться утеплитель. Пол, который будет расположен в помывочном зале, должен иметь уклон от 5 до 10 град. Это необходимо для отвода сточных вод в выгребную яму или канализацию.
Утепление керамзитом
Перед тем, как уложить утеплитель обязательно укладывают слой пароизоляции. Это может быть полиэтиленовая пленка толщиной 0,2 мм, пергамин или рубероид. Современный материал «Гидробарьер» идеально подойдет для этих целей. Представляет он армированную капроновой нитью полиэтиленовую пленку.
Материал расстилают на пол между лагами и фиксируют степлером или мелкими гвоздями. Теперь можно укладывать теплоизоляцию.
Настил чистового пола
Какие бывают теплоизоляционные материалы
Для утепления пола бани можно использовать следующие теплоизоляторы:
- Минеральная или базальтовая вата
- Пенопласт толщиной от 50 мм и более
- Керамзитные гранулы
Все эти материалы обладают низкой теплопроводность ю благодаря тому, что в них задерживается большое количество воздуха. Однако керамзит намного тяжелее первых двух теплоизоляторов.
Теплоизоляцию укладывают между балками и накрывают слоем гидроизоляционной пленки. Это так же может быть полиэтилен или пленка «Гидробарьер». Крепят ее тщательно к балкам степлером.
Плитка на маты с резистивным кабелем
Сверху выполняют чистовой настил из половой доски. Их плотно подгоняют друг к другу, чтобы минимизировать просачивание влаги на слой гидроизоляции. Доски не укладывают к стенам в притык. Надо оставить зазор 10-15 мм, который позволит проветривать пространство под чистовым полом и не позволит доскам деформироваться при набухании и линейных расширениях.
Зазор скрывают деревянным плинтусом, который крепится к стенам гвоздями. Чтобы в подпольное пространство не забивался снег и не задувал холодный ветер, его обшивают доской по периметру. Доски предварительно пропитывают антигрибковыми составами, а сверху красят. Теплый пол в баню из дерева готов.
Как утеплить каменный пол
Если баня кирпичная, то и фундамент должен быть серьезный. Как правила пол в таких строениях выполняется из бетона и накрывается кафельной плиткой. Сам по себе бетон материал холодный и не обладает достаточным теплоизолирующим свойством.
Чтобы сделать пол каменной бани теплым применяют системы принудительного подогрева. Стоит отметить, что это вызывает дополнительные расходы на энергоносители. Однако комфорт, который вы получите, оправдает затраты.
Теплый пол для бани может использовать различные принципы подогрева:
- Применение резистивного кабеля
- Использование водяного теплого пола
- Пленочные инфракрасные полы
Все они укладываются на подготовленную с уклонами и канализационными стоками бетонную или песчано-цементную стяжку. Резистивный кабель, так же как и трубки водяного теплого пола раскладывают в определенном порядке змейкой. Инфракрасный пол настольно тонкий, что его полосы раскатываются на стяжку, коммутируются и на них смело можно укладывать клей и плитку.
Теплый водяной пол
Система теплого водяного пола имеет терморегулятор, который через сервоклапаны регулирует подачу теплой воды в контуры пола. Температура резистивного, теплого пола регулируется посредством электрического терморегулятора.
Обычно в бане регуляторы располагают в удобном для доступа месте в предбаннике. Пока посетители разденутся, пол уже успеет прогреться. После проверки работоспособности и систем отопления их накрывают слоем стяжки. Когда стяжка схватится через 21 день на нее кладут финишное покрытие из кафельной плитки.
Особенности системы
За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.
Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев помещения.
Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.
Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.
Система подогрева предусматривает использование теплоносителя с температурой не выше +400С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.
Схема установки
Настилаем водяной пол своими руками
Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.
Водяной пол — пожалуй, самый популярный вид подогрева для бани
Преимущества водяного обогрева:
- возможность обогреть большую площадь при умеренных энергозатратах;
- система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
- равномерное распределение тепла по всей площади;
- не требует вложения больших денежных средств.
Недостатки водяного обогрева:
- требует значительных усилий, наличия аналитического склада ума от мастера;
- из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
- регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
- если в системе появляется течь, обнаружить место её возникновения крайне сложно.
Инструкция по установке
Устройте теплоизоляцию поверхности пола, используя для этого матовый материал (минеральную вату или полистирол). Основная задача — обеспечить хороший уровень защиты от потери тепла. Таким же материалом утепляются и стены бани. Чтобы увеличить КПД системы, желательно постелить поверх теплоизоляционного слоя зеркальную плёнку (плёнка должна смотреть блестящей стороной вверх).

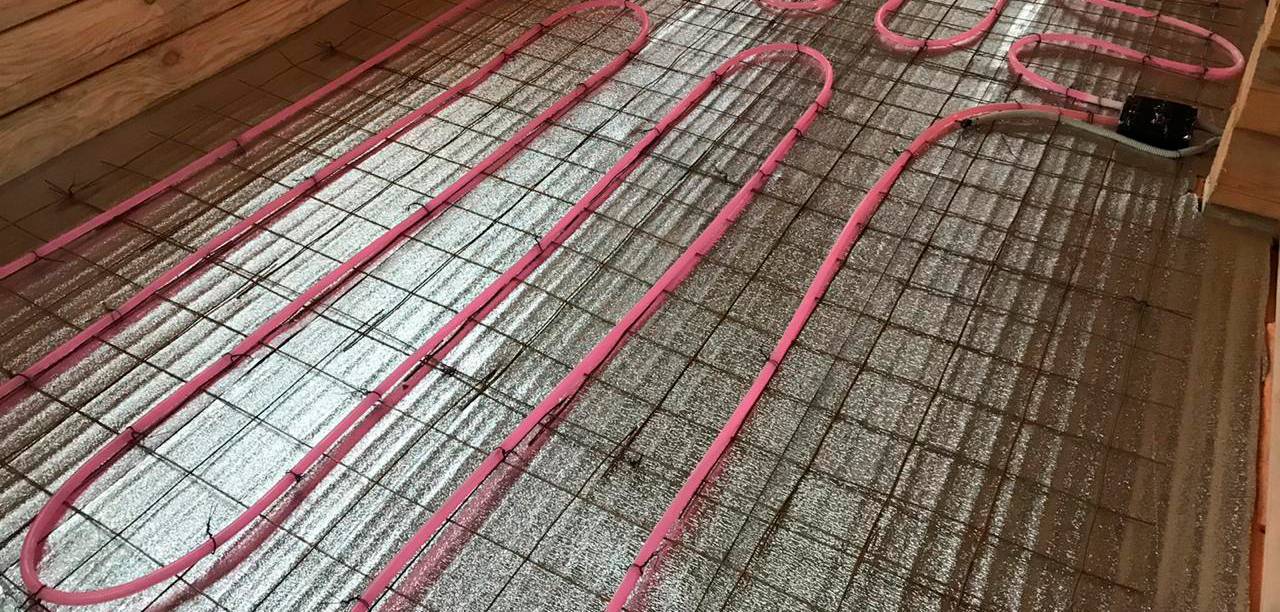

Поверх изоляции необходимо настелить арматурную сетку, к которой трубы будут крепиться с помощью пластиковых хомутов или клипс. Однако ни арматура, ни дополнительные пластиковые крепления не понадобятся в том случае, если вы подобрали для теплоизоляции полистирольные плиты со специальными планками для гибких труб, с помощью которых сразу можно закрепить ваш трубопровод.
Очень важно сразу же определить те участки пола, на которых будет располагаться мебель
Под мебелью не должно быть труб! Особое внимание уделите зонам возле наружных стен и дверного проёма — советуем сократить шаг укладки, чтобы помещение лучше прогревалось. Основные типы укладки труб, которые применяются не только для бани, но и для любых других помещений:
- змейкой — система простая и надёжная, но не обеспечивающая равномерный обогрев пола;

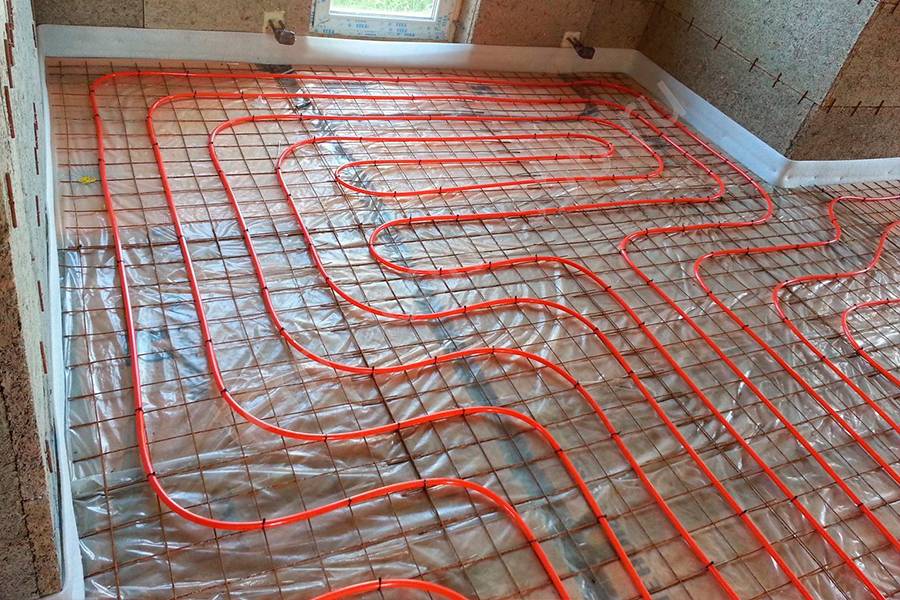

- улиткой — сможет обеспечить равномерный прогрев поверхности, но более сложна в монтаже.
Уложить трубы «змейкой» проще и быстрее, чем «улиткой»
Совсем необязательно располагать центр «змейки» или «улитки» в центре бани. Шаг укладки вы можете выбрать самостоятельно, однако не следует располагать трубы слишком далеко друг от друга — при расстоянии между ними в 40 см и более обеспечить эффективный обогрев в помещении будет довольно сложно. Но укладывать трубы слишком близко тоже не стоит: жидкость в слишком длинном трубопроводе быстро остывает.

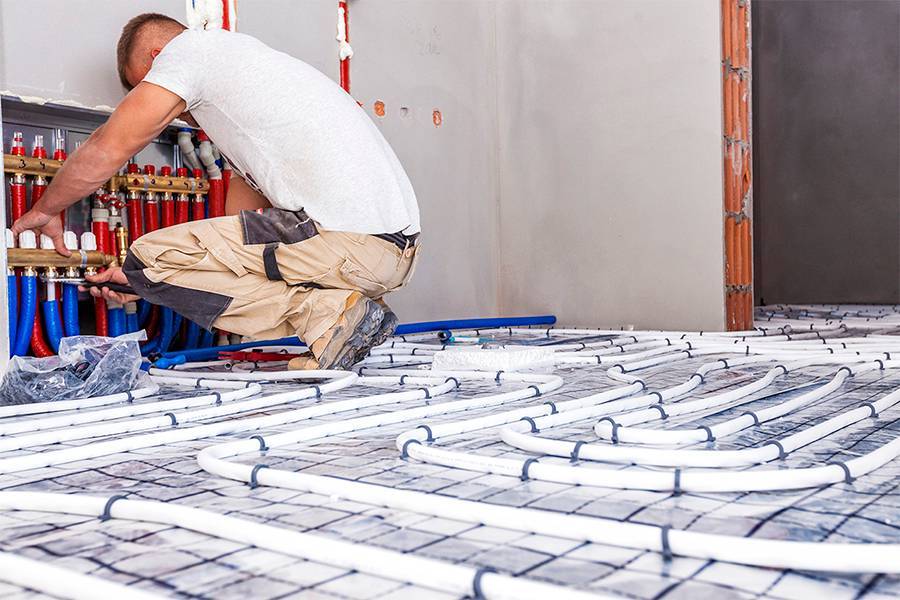

Важный элемент системы водяного обогрева пола — коллекторный шкаф, к которому подведены концы трубопровода и в котором располагаются запорные вентили и регулировочные приспособления. Перед выравниванием пола и фиксацией стяжкой следует провести опрессовку системы, чтобы исключить возможность протечки.
Основные элементы сложной системы водяного обогрева пола, помимо труб, — котёл и коллектор
Осуществив проверку работоспособности системы, необходимо залить поверхность цементно-песчаной или сухой стяжкой, после застывания которой (около 28 дней) можно укладывать напольное покрытие.
Выбираем тип
Существует три варианта конструкции теплого пола:
водяной, представляющий собой трубопровод с циркулирующим теплоносителем;
электрический, реализованный с помощью греющего (резистивного) кабеля;
инфракрасный, представляющий собой систему карбоновых излучателей, ламинированных с обеих сторон прочной лавсановой пленкой.
Электрические типы теплого пола обладают серьезным недостатком — они расходуют электроэнергию в больших количествах.
Существует два типа конструкции:
резистивный кабель, уложенный в определенной конфигурации на стеклосетку;

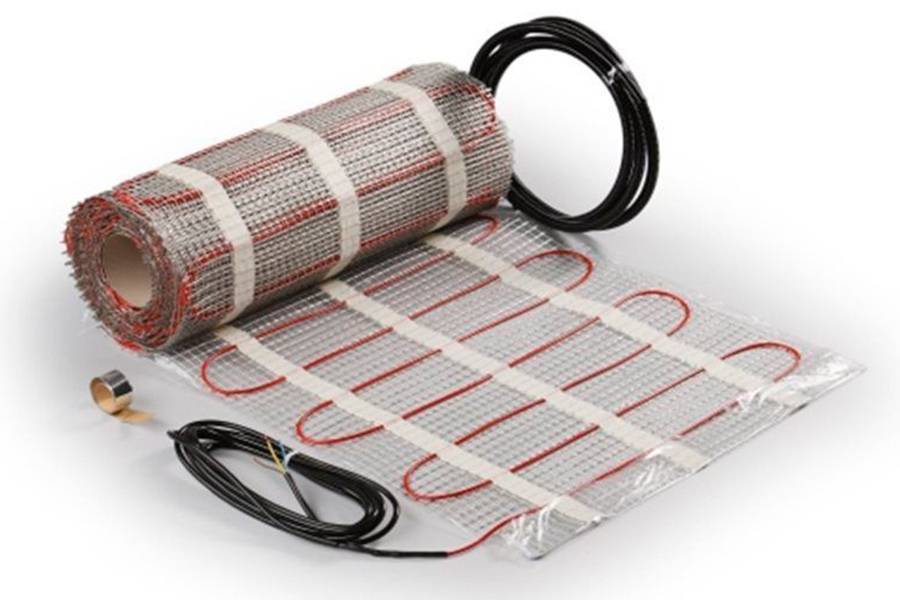

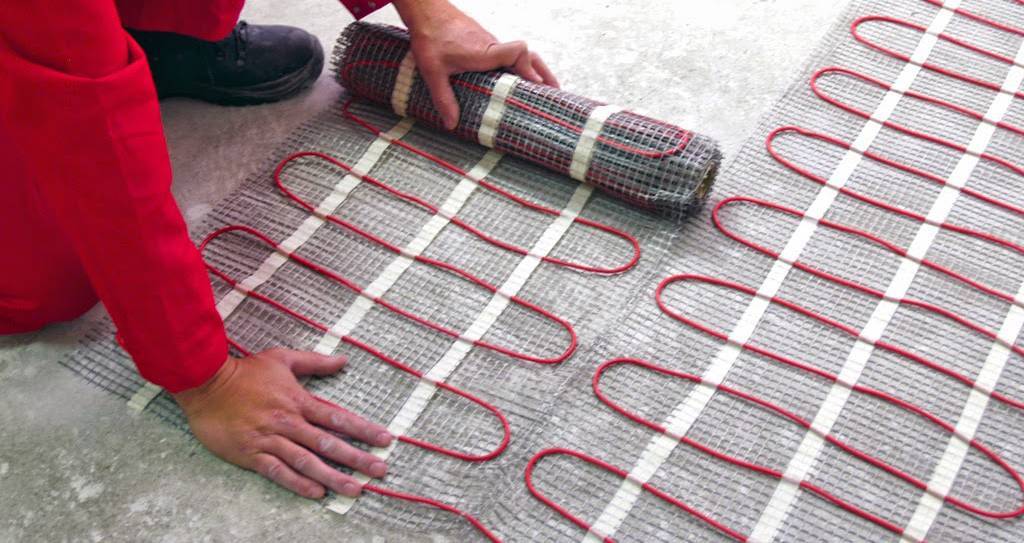

нагревательные маты, которые продаются в рулонах. Это тот же кабель, но заранее распределенный по ширине рулона в виде зигзагов.
Использование электрических систем считается более простым вариантом обогрева, поскольку резистивный кабель сам вырабатывает тепловую энергию. В этом его отличие от водяных систем, нуждающихся в присутствии заранее нагретого теплоносителя. Без него водяной теплый пол становится бесполезным трубопроводом.
Пленочные (инфракрасные) теплые полы можно использовать только в комнатах отдыха и предбанниках.
Применение подобных систем во влажных помещениях запрещено в сети встречаются утверждения, что пленку можно помещать в бетонную стяжку, или использовать во влажных помещениях при условии качественной гидроизоляции.
Однако, большинство производителей прямо указывает на невозможность такого способа применения.
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Большинство специалистов считает, что для бани годится только один вариант — водяной теплый пол. Все электрические конструкции, уложенные в стяжку или под финишное покрытие, опасны в плане поражения электротоком.
Баня относится к категории влажных (и частично мокрых) помещений, где использование подобных методов подогрева может создать серьезную опасность для пользователей. С некоторыми оговорками электрические или инфракрасные теплые полы могут быть использованы в комнатах отдыха, где нет источников воды и не установлены купели, отсутствуют бассейны и т. п.
При этом, для помывочных отделений допускается только монтаж водяных систем. Поскольку совместное использование электрического и водяного теплого пола нецелесообразно, обычно выбирают один, безопасный и практичный вариант — водяной теплый пол.
Особенности конструкции водяного
Водяной теплый пол — это трубопровод с теплоносителем, распределенный по всей площади помещения. Трубы укладывают на черновой пол, используя определенную геометрическую схему. Она нужна для равномерного обогрева всех точек поверхности.
Используют гибкую полиэтиленовую трубку диаметром 16-22 мм, которую выбирают в зависимости от размеров помещения. Трубку подключают к устройству распределения и регулировки режима работы — коллекторной группе с циркуляционным насосом и узлом смешивания.
Теплоноситель поступает в трубу, проходит цикл циркуляции и возвращается по обратной линии на подогрев. Температура в конечных точках трубопровода заметно отличается, что можно считать недостатком водяных систем подогрева.
Если помещение большое, используется не один длинный трубопровод, а несколько одинаковых отрезков, называемых петлями. Этот прием позволяет уменьшить падение температуры теплоносителя, выровнять степень нагрева поверхности пола и уменьшить нагрузку на котел.
Особенностью теплого пола является низкотемпературный режим функционирования. Для жилых помещений стандартным режимом нагрева считается диапазон 40-45 °С, но для бани степень нагрева можно немного увеличить.
Преимущества водяного
Водяной теплый пол — система обогрева, имеющая важные преимущества:
- безопасность. В качестве источника тепловой энергии используется теплоноситель, риск электрического пробоя полностью отсутствует;
- возможность тонкой регулировки температуры. Электрический теплый пол настраивается ступенчато, а режим нагрева водяных систем можно изменять буквально на 1 градус;
- высокая тепловая инерция. После отключения поверхность пола остывает не сразу.
Примечательно, что тепловую инерцию обычно относят к недостаткам теплого пола. Однако, если речь идет о бане, недостаток превращается в достоинство — остаточная тепловая энергия позволяет полу просохнуть и продлить срок службы строительных конструкций, деревянных элементов обустройства.
Теплый пол в бане от банной печи
Как уже говорилось, для системы теплых полов обязательно наличие котла. Но в случае с баней его роль может играть печь. Недостатком такого варианта является то, что в этом случае тепло будет тратиться на обогрев полов, следовательно, прогрев парилки будет медленнее.
Для теплых полов у печи обязательно над топкой должен быть теплообменник. Также понадобятся циркуляционный насос (не нужен, если печь находится ниже уровня пола), трубы.
Недостатком использования печи для обогрева полов является то, что в ней нельзя регулировать температуру как в котле. Оптимальная температура теплых полов – +40°С, в печи же вода нагревается до +100°С, поэтому также рекомендуется установить смесительный узел.
Размеры теплообменника, который можно вмонтировать в печь, далеко не всегда достаточные, поэтому рядом с ней нужно монтировать аккумуляторный бак.
Теплый пол в бане от печки (схема):
Электрический теплый пол в бане
Электрические полы бывают двух типов:
- пленочные;
- с кабелем.
Пленочная электрическая система отопления – это самый простой и менее затратный вариант. Инфракрасная пленка продается в рулонах, достаточно положить ее на любую поверхность и постелить. Кроме того, для таких полов не нужно делать полноценную бетонную стяжку, можно обойтись тонким слоем. Если из строя выйдет один нагревательный элемент, то все равно будет обеспечен качественный и равномерный обогрев пола, т. к. элементы подключаются параллельно.
Кабельный подогрев сделать проще, чем водяной, но по ремонту он такой же сложный.
Электрические теплые полы при монтаже обходятся дешевле, чем водяные, но в эксплуатации они дороже.
Электрический теплый пол в бане под плитку подходит отлично, но устанавливать на него деревянные полы не рекомендуется: древесина имеет низкую теплопроводность, поэтому полы будут плохо прогреваться.
Водяной
Водяной теплый пол куда безопаснее электрического и эффективно справится с обогревом пола в бане, хоть и потребует больше времени для этого. Источником горячей воды для обогрева бани, может быть печь с вмонтированным водным контуром или же котел общего отопления дома. Выбор зачастую обусловлен расположением самой бани. Естественно нет смысла вести линию теплоснабжения от дома к бане, если это отдельно стоящее здание или устанавливать дополнительный котел. Если же баня примыкает к дому или расположена внутри него, то центральный котел будет куда лучше справляться с задачей.
Водяной теплый пол можно установить как под бетонную стяжку, так и для обогрева деревянного пола с практически любым типом напольного покрытия подходящего для использования в парилке.
В случае если нет возможности использовать бетонную стяжку, то под трубы теплого пола укладываются теплоотражающие пластины из алюминия или оцинкованной стали, формирующие паз для их укладки и имеющие достаточно большую площадь поверхности для распределения тепла.
Устройство пола при водяном обогреве
От правильности создания пирога зависят и эффективность теплого пола, и уровень комфорта в бане.
Об устройстве теплого водяного пола

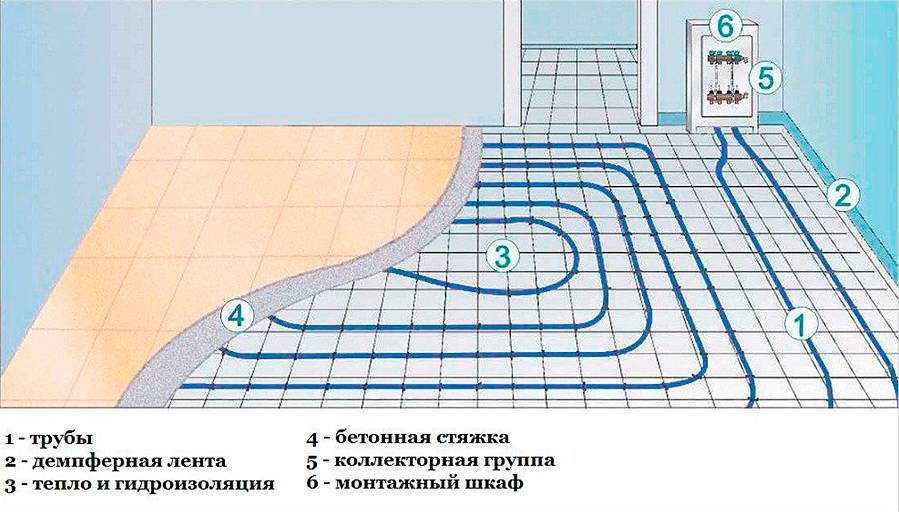

Общая схема основания выглядит так.
- Черновой бетонный пол, обеспечивающий прочность и ровность всей конструкции.
Слой гидроизоляции. Он необходим для защиты перекрытий от образовавшегося конденсата. Можно использовать как обмазочные, так и рулонные материалы.
- Теплоизоляция. С ее помощью можно минимизировать потери тепла, направив его в помещение.
- Сетка для армирования. Она необходима для защиты изоляционных материалов.
- Фольгированная подложка. Она обеспечит направление тепловой энергии внутрь помещения.
- Трубопроводная обогревающая магистраль, уложенная «улиткой», что обеспечивает лучшую равномерность подогрева.
- Чистовая стяжка из бетона, которая необходима для защиты системы теплого пола и выравнивания основания. При ее устройстве в моечной необходимо предусмотреть уклон для стока воды.
- Облицовочное напольное покрытие.
Схема укладки такой системы
Именно бетонная стяжка считается наиболее подходящим вариантом для размещения водяного контура. Однако не следует забывать, что бетон набирает прочность в течение четырех недель. Соответственно, на это время увеличится срок проведения работ. К тому же в случае возникновения проблем в системе теплого пола (например, из-за протечек труб) ремонтные мероприятия отличаются трудоемкостью. В качестве альтернативного варианта можно использовать специальные маты из полистирола с желобами для размещения теплоносителя и фольгированным слоем для отражения тепловой энергии.
Как конструируется подполье?
Если вы выбрали протекающий пол, то стоит узнать особенности грунта, на котором будет стоять будущая баня. В первую очередь необходимо выяснить, какие фильтрационные свойства у земли на вашем участке. Если конструкция будет стоять на песке, то понадобится только слой гравия толщиной 25 см. Перед попаданием в грунт стоки будут фильтроваться через гравий
Важно: между верхней плоскостью и опорными лагами должно не менее 10 сантиметров.
Земля под конструкцией может обладать и минимальными фильтрационными показателями – это супесь, суглинок, а также глина. В этом случае нужно позаботиться о наличии приямка для стока, оттуда жидкость будет выводиться за пределы бани. Мастера делают глиняный замок, которые имеет уклон в сторону приямка. Если есть возможность, то лучше взять бетон для этих целей. Он больше подходит для изоляционного материала.
Также пол без протекания покрывают утеплителем из керамзита
Важно, чтобы между лагами и утеплительным слоем был зазор около 15 см. При такой конструкции необходим приямок, который выполняют в моечном отделении бани
Его дно и стенки нужно тщательно покрыть глиной.
Электрический теплый пол в бане
Электрический теплый пол может быть нескольких видов:
- с электрическим кабелем;
- теплые полы пленочного типа.
Теплый пол с использованием электрического кабеля
Электрический греющийся кабель выглядит так же, как и кабель для передачи сообщений или телевизионного сигнала, но имеет иной принцип действия: греющие кабели преобразуют электрическую энергию в тепловую. Они характеризуются количеством тепла на один квадратный метр обогреваемой площади. Этот параметр изменяется от 150Вт до 400Вт. Для бань рекомендуют выбирать кабели с выделением тепла не более 250Вт (столько тепла выделяет один погонный метр кабеля).
Греющие электрические кабели внешне ничем не отличаются от кабелей связи
В электрических системах обогрева полов обычно присутствует термостат, при помощи которого регулируется температура пола. Для контроля работоспособности предусмотрены датчики тепла, передающие данные на пульт управления.
Электрический греющий кабель может быть одножильным или двужильным. Двужильные проще в укладке — второй конец просто оснащается заглушкой (концевой муфтой), но такой кабель при работе генерирует электромагнитные излучения в 4 раза превосходящее излучение одножильного кабеля.
Двужильный греющий кабель не требует подсоединения обоих концов
Если кабели укладываются на деревянное основание, необходимо уделить особое внимание пожарной безопасности. Древесину нужно обработать специальными составами, изоляцию и соединения тщательно проверить и заизолировать
Оба конца одножильного кабеля необходимо подсоединять к оборудованию
Для облегчения укладки электрических кабелей и некоторых видов труб для водяного теплого пола существуют специальные основания, которые позволят точно соблюдать рекомендованные изготовителем минимальные расстояния (указаны в техпаспорте каждого типа кабеля).
На специальное основание кабели и трубы укладывать проще
Укладывать кабель нужно равномерно, не допуская сильных перегибов и растяжений, соблюдая все рекомендации изготовителя. От стен кабель укладывается на расстоянии не менее 5см, от обогревательных приборов – не менее 10см.
После завершения монтажа система тестируется, затем укладывается армирующая сетка и вся система заливается бетонным раствором. Стяжка «выстаивается» не менее 28 дней, после чего приступают к укладке финишного напольного покрытия.
Электрический теплый пол пленочного типа
Инфракрасная термопленка – самый простой и бюджетный способ устройства теплых полов. Пленка скручена в рулоны, укладывается на любое основание и не требует заливки бетонным раствором.
Электрический теплый пол пленочного ипа
Пленка крепится к основе при помощи обычного скотча или любым другим способом. Для более эффективного обогрева на основание можно уложить фольгу или фольгированную пленку. Некоторые специалисты советуют для влажных помещений поверх термопленки уложить слой гидроизоляции. После герметизации стыков и соединений, на маты можно укладывать керамическую или клинкерную плитку используя обычный плиточный клей.
Строители рекомендуют поверх греющей пленки уложить все-таки изоляционно-выравнивающий слой (бетонную стяжку небольшой толщины). Такие полы надежны и электрически безопасны. Нагревательные элементы в пленочных материалах подключены по параллельной схеме, потому выход из строя одного элемента не влияет на работоспособность системы в целом.
Как сделать водяной теплый пол в бане своими руками – проверенные советы
Выпуск отводов нужно делать там, где вы рассчитываете поставить коллектор. Зачастую это предбанник. До заливки стяжкой отводы приближают максимально близко к этой зоне. А лучше всего проектировать водяное отопление для пола на первом этапе строительства, чтобы проанализировать все возможные вариации подвода коммуникаций и обустройства теплого пола заблаговременно.
Контролировать и менять температуру с установкой контура от печки не получится, поэтому чтобы вода не нагревалась слишком сильно и не портила трубы, обеспечьте смесительный блок, где горячая вода собирается с переработанной для снабжения необходимым показателем температуры. Ведь ходить по полу, прогретому до 90 градусов сомнительная перспектива. А узел в автоматическом режиме отвечает за регуляцию нагревания и отключает подогрев летом, когда он просто нецелесообразен. Также коллектор позволяет делать отдельное отопление по заданным отрезкам помещения от одного источника.
Не экономьте на теплоизоляционных материалах. Это поможет избежать промерзания пола, его длительного подогревания и значительной теплопотери
Также уделите внимание гидроизоляции пола.
- Нарушение любого рода в процессе монтажа водяного контура и последующих манипуляций может привести к его деформации и даже серьезному аварийному положению. По этой причины большое количество собственников отдают предпочтение уже подготовленной печи с соответствующим контуром. Модели современные и многофункциональные, однако не всем по карману. Либо заказывается проект парильни с учтенными параметрами для прокладки теплого водяного пола своими руками без погрешностей. Но остается много тех, кто все же делает все самостоятельно.
- Финишное покрытие под такие полы должно хорошо проводить тепло, отличаться устойчивостью к повышенной влажности, перепаду температуры, механическому воздействию и долговечностью. Так, в моечной и парной комнате достойным выбором считается керамическая плитка и керамогранит. Главное с антискользящим покрытием.
Согласитесь, что банные процедуры предполагают комфорт, отдых и расслабление, и что как не теплый пол водяной будет способствовать этому. В блоге banya-guru.ru всегда дадут грамотные рекомендации по различным аспектам строительства и оснащения бани, обращайтесь!
Особенности установки системы во влажных помещениях
Водяной пол в бане сложнее монтировать в отличие от систем инфракрасного или электрического обогрева. Необходимо соблюсти такие правила:
Выводить отводы в том месте, где планируется устанавливать водяной коллектор. Обычно это предбанник. Перед заливкой стяжки отводы подводят как можно ближе к тому месту, откуда будет исходить подача тепла.
Перед началом строительства нужно подготовить проект водяного отопления пола, чтобы учесть все детали: правильно расположить элементы отопления, не допустить ошибок при расчёте мощности.
Возможности регулировки температуры полов обычно нет. Интенсивная топка, особенно если нагрев осуществляется железной печью, даёт высокую температуру основания (около 80–90 градусов)
Ходить босыми ногами по такой поверхности нельзя;
Внимание
Проблема горячего пола решается установкой оборудования. Приобретается специальный узел смешивания или коллектор
Он автоматически регулирует нагрев теплоносителя и отключает систему отопления, например, на лето, когда дополнительное отопление не нужно
Для водяного отопления сложно смонтировать теплоизоляцию. Эта часть очень затратная, многие домовладельцы экономят. Делать этого не стоит, так как пол может промёрзнуть без должного утепления. Отсутствие теплоизоляции приводит к большим потерям тепла.
