Как сделать теплый пол в ванной под плиткой своими руками в доме: Инструкция + Видео

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей.

Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Важные правила подключения электрического теплого пола

  1. Подключение системы к электричеству выполняется по отдельной линии с обязательной установкой защитного автомата.
  2. Греющий элемент и термостат подбираются таким образом, чтобы мощность первого не превышала максимальную мощность второго. При отсутствии возможности соблюдения этого правила, систему нужно разделить на несколько частей и каждую из них укомплектовать отдельным термостатом.
  3. Систему можно оснащать как выносным термодатчиком (измеряет температуру воздуха), так и его встроенным аналогом (определяет температуру непосредственно системы обогрева).
  4. По завершению монтажа система обязательно тщательно тестируется. Сначала работа обогрева проверяется на минимальной мощности, затем она постепенно повышается. Если все нормально, можно приступать к заливке стяжки и укладке напольной плитки. Любые дефекты следует устранять сразу же, т.к. для их исправления после укладки кафеля придется разрушать облицовку и нижележащий выравнивающий слой.

Монтаж пленочного теплого пола

Преимущества и недостатки

В сравнении с обычными ремонтантная клубника обладает рядом преимуществ и недостатков.

Основными плюсами считаются:

  1. Длительность и обильность плодоношения.
  2. Ультраранние сроки первых сборов.
  3. Эстетичность и декоративность некоторых вариантов.
  4. Возможность применения в ландшафте участка и его озеленении, а также украшении лоджий и террас культурами, посаженными в вазонах.

Среди минусов культивирования называют следующие моменты:

Более затратный процесс ухода, соблюдение множества требований и рекомендаций – внимание, замена истощенных кустов на молодые саженцы, подкормка, необходимость изготовления временных защитных укрытий на зиму. Ценовой вопрос

Саженцы ремонтантных видов стоят дороже обычной клубники. Недолговечность растения. Мелкоплодность.

Как сделать правильный выбор?

Давайте разберемся, какой теплый пол в ванной комнате вам подойдет и как самостоятельно провести монтаж теплого пола под плитку.

Хоть этот процесс при правильном подходе не вызовет никаких сложностей, все же отнестись к нему нужно с должным вниманием! С помощью нашей статьи вы узнаете как правильно проложить электрический теплый пол, сэкономите денежные средства и сможете избежать частых ошибок в этом деле. На сегодняшний день, две самых популярных технологии теплых полов это электрический и водяной

Рекомендуем остановить свой выбор именно на электрическом покрытии: оно более доступно и более практично. Узнайте виды теплых полов, какие подойдут вашей ванной комнаты

На сегодняшний день, две самых популярных технологии теплых полов это электрический и водяной. Рекомендуем остановить свой выбор именно на электрическом покрытии: оно более доступно и более практично. Узнайте виды теплых полов, какие подойдут вашей ванной комнаты.

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

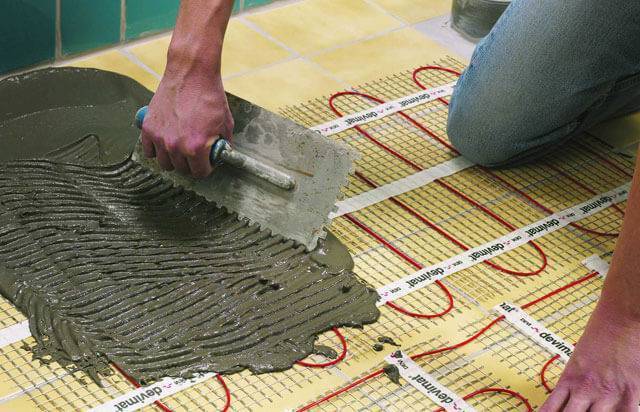

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

https://youtube.com/watch?v=m3wz4DUxGwA

Структура системы

Подобное устройство состоит из нескольких основных слоев, таких как:

  1. Трубы.
  2. Фольгированный слой, который выполняет функцию отражателя. В качестве настила используются специальные пластины с каналами для труб.
  3. Подложка, представляющая собой слой гидроизоляционного материала. Его установка производится непосредственно на грунт, подготовленный под стяжку. Для этого используется полиэтилен или рубероид. Если теплый пол в ванной под плитку укладывается без стяжки, то необходимо использовать гидроизоляционную мембрану.
  4. Укладка теплого пола водяного под плитку требует наличия сплошного основания. Если использование стяжки не предусматривается, то вместо нее используется гипсокартон или влагостойкая фанера. ГКЛ, как и натуральное дерево обладает высокими теплоизоляционными показателями.
  5. Слой утеплителя. Рекомендуется использовать маты из качественного пенополистирола или базальтовую вату. В случае течи очень быстро намокает и теряет свои первоначальные свойства.

Структура

От предполагаемой толщины конструкции монтаж теплого пола может осуществляться несколькими способами. Этот показатель будет зависеть от наличия фанеры или стяжки, габаритов труб и толщины используемого утеплителя. Минимальная толщина укладываемой стяжки составляет порядка трех сантиметров. В зависимости от места установки будет зависеть и толщина утеплителя.

Из чего состоит система:

  1. Котел. Один из самых бюджетных считается электрический, так как стоит несколько дороже. При этом самым экономически выгодным является использование газового оборудования. При выборе котла рекомендуется отдать предпочтение моделям, в которых топка полностью закрыта. Это поможет избежать попадания продуктов остаточного сгорания в жилые помещения. Вместо котла можно использовать имеющуюся дровяную печь.
  2. Коллектор. Технология укладки может подразумевать использование этого элемента при условии, что система является основным способом подогрева помещений. Один контур пола может прогреть не более 40 м площади. Для этого понадобится порядка 100 м трубы. В среднем в одном доме находится больше одного контура, каждый из которых необходимо подключить к коллектору, который позволит управлять ними по отдельности. Он состоит их нескольких гребенок, для обратных и подающих труб. В него врезаются другие элементы контроля, такие как регулировочные краны, клапаны, терморегулятор и манометр. Вся конструкция с легкостью помещается в небольшую нишу или шкаф, установленный на стене. От каждого контура проводится по несколько труб.
  3. Система насосов. Их кладут для того, чтобы обеспечить напольное покрытие необходимой воздушной циркуляцией. Ведь длина труб огромная, и никакого уклона для стоков нет. Он должен находиться между коллектором и котлом. При этом не стоит забывать и о фильтре, который бы очищал воду.
  4. Монтаж теплого водяного пола под плитку. Конструкция зачастую состоит из полипропиленовых или металлопластиковых труб, чье сечение не превышает 2 см. Она укладывается спиралью по всему периметру комнаты в виде витков. Дойдя до середины помещения, разворачивается в обратную сторону и укладывается обратка.

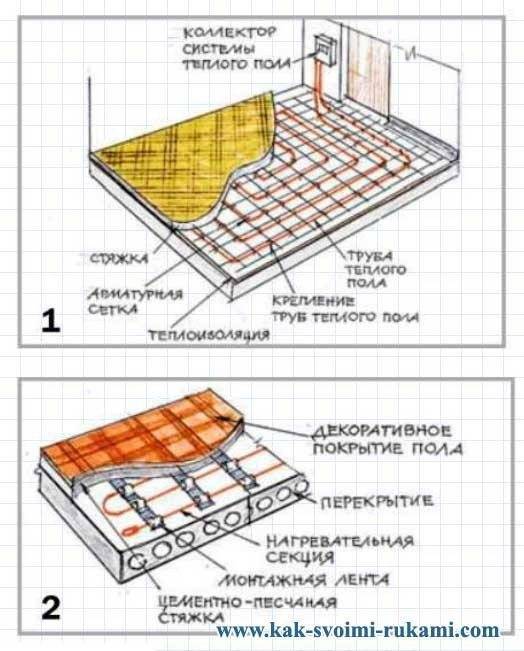

Схема устройств

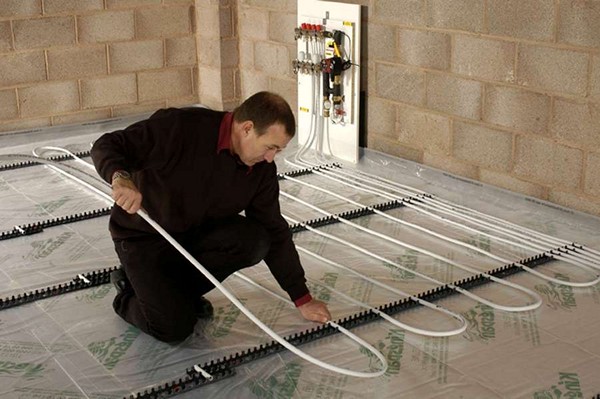

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

  • Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
  • Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
  • Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Под водяной теплый пол желательно монтировать плитные виды теплоизоляции

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта

Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником

Первый запуск

Включать систему, водяную или электрическую, залитую стяжкой, нужно после прогрева верхнего слоя бетона калорифером. Если запустить пол при плохо застывшем растворе, то бетон может деформироваться и повредить нагревательный элемент.

При использовании мат или стержневого пола залитых плиточным клеем, перед включением устройства, так же надо время, чтобы клей хорошо просох.

Первый запуск водяного пола следует начинать с подачи теплоносителя нагретого до 20 — 25 градусов, и дать 2 дня поработать ему в таком режиме. Затем, каждый день температуру воды нужно поднимать на 10 градусов, а антифриза на 5.

Электрические полы так же включаются постепенно. Начинать нужно с малых оборотов, и на протяжении 3 дней повышать температуру до максимума. Затем в обратной последовательности произвести отключение.

При нагреве кабель расширяется, а остывая сужается, тем самым остаётся зазор между ним и бетоном. В приделах этого промежутка в дальнейшем и будет происходить расширение провода.

Теплоизоляция пола

Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:

  • фиксация демпферной ленты по периметру помещения;
  • укладка гидроизолирующих материалов;
  • монтаж демпферной ленты между несколькими контурами;
  • в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.

Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.

На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.

Техника укладки плитки

Во всех этих трех вариантах укладка плитки абсолютно одинаковая.

Если кто из вас уже сталкивался с монтажом кафеля, то на теплый водяной пол плитка укладывается точно также:

  • Вначале пол обрабатывается грунтом;
  • Дальше разводите строительный клей и наносите его гребенчатым шпателем с глубиной зуба 10 мм на пол и на саму плитку;

Нанесение строительного клея на пол.

Теперь плотно прикладываете плитку к полу и вытираете выдавленный из-под нее клей

Имейте в виду клей должен обязательно выдавливаться, важно чтобы под плиткой не остались пустоты, иначе при нагревании плитка может оторваться;
Чтобы обеспечить зазоры между плитками, по периметру вставляются пластиковые крестики;
Через сутки, когда клей полностью схватится, крестики вытаскиваются, а зазоры замазываются затиркой.

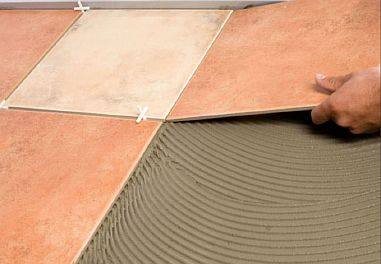

Укладка кафеля на пол.

https://youtube.com/watch?v=sS8DsCzDPRc

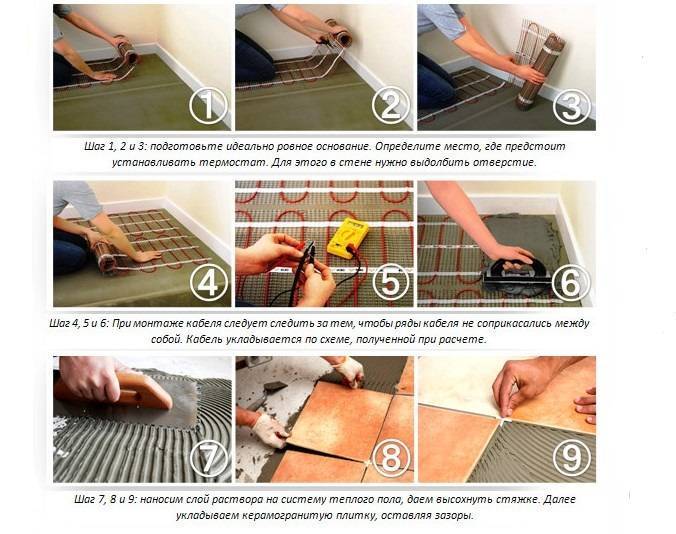

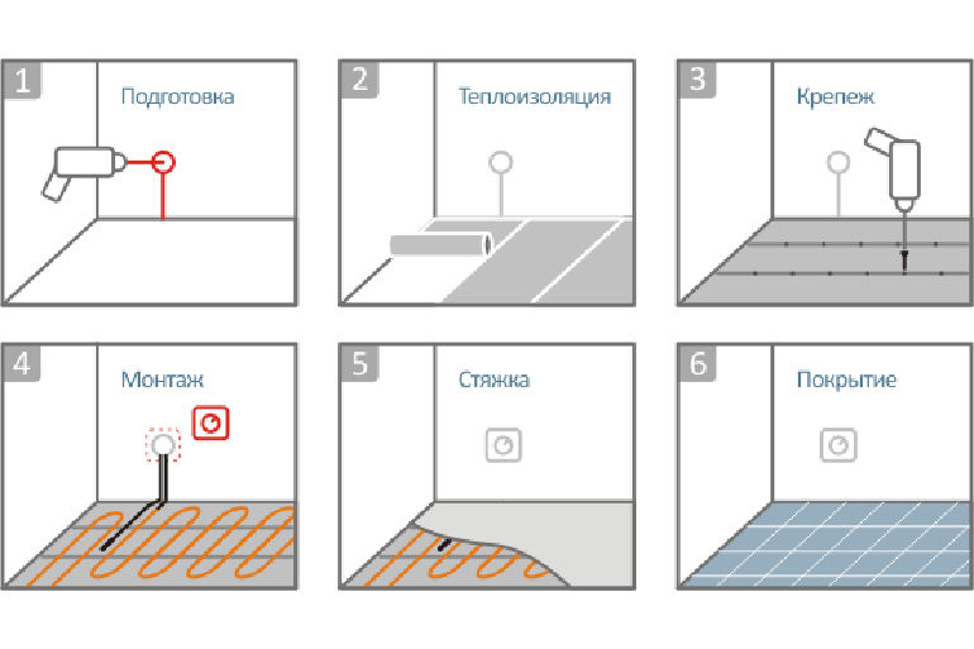

Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.

Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Способы укладки водяного пола под плитку

В зависимости от того, где устраивается напольная система отопления, для теплого водяного пола под плитку существует несколько способов монтажа пирога:

  • с укладкой бетонной стяжки — самый распространенный вариант;
  • настильная система — выполняется без стяжки, плитка укладывается на ГВЛ или другой подходящий материал;
  • укладка на лаги или деревянный черновой пол.

Определенный способ выбирают с учетом конструктивных особенностей здания и помещений. Так вариант с бетонной стяжкой подходит для домов с надежным и прочным основанием, хорошо выдерживающим весовые нагрузки. Настильная система применяется в помещениях со слабым основанием или низкими потолками, так как в этом случае высота пирога минимальна. Укладка на лаги выполняется в частных деревянных строениях.

Принципиальное отличие в перечисленных способах заключается в материале, использующемся в качестве основы для укладки плитки. Нижняя часть пирога имеет похожее строение — сначала укладывается слой гидроизоляции и теплоизоляционный материал, поверх которого монтируется греющий контур.

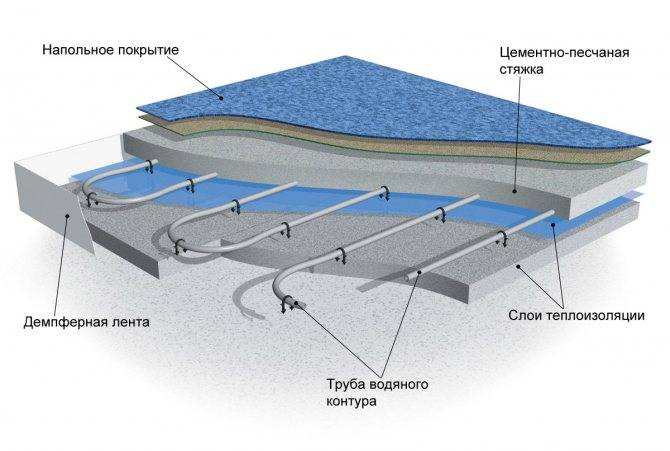

Пирог теплого пола со стяжкой

Конструкция заливается цементным раствором или самовыравнивающимся составом. Чтобы не повредить трубы контура, их обязательно закрепляют на основании, арматурной сетке или плитах теплоизоляции.

Настильная система

В этом случае для теплоизолирующего слоя используются прочные пенополипропиленовые плиты, выдерживающие серьезные весовые нагрузки. Или с равным шагом монтируются специальные пластины с пазами для установки труб, на которые укладываются гипсоволокнистые листы или монтажная сетка.

Укладка на лаги

Между лагами укладывается подходящий теплоизоляционный материал — полистирол или минеральная вата. Поверх устанавливаются модули ДПС с готовыми канавками под трубы.

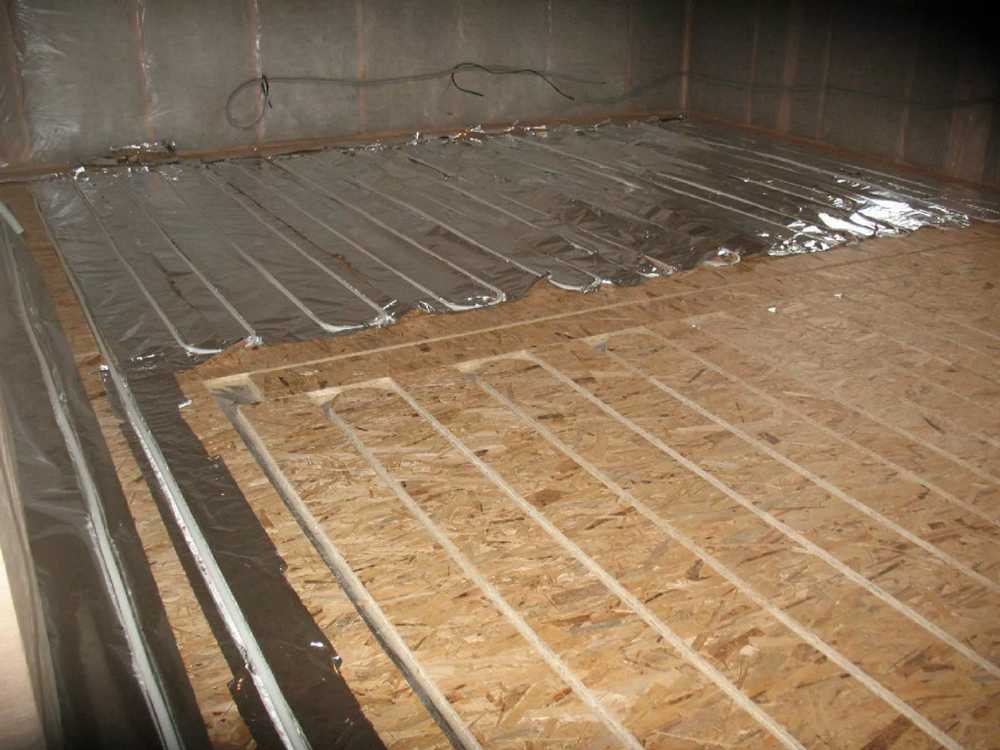

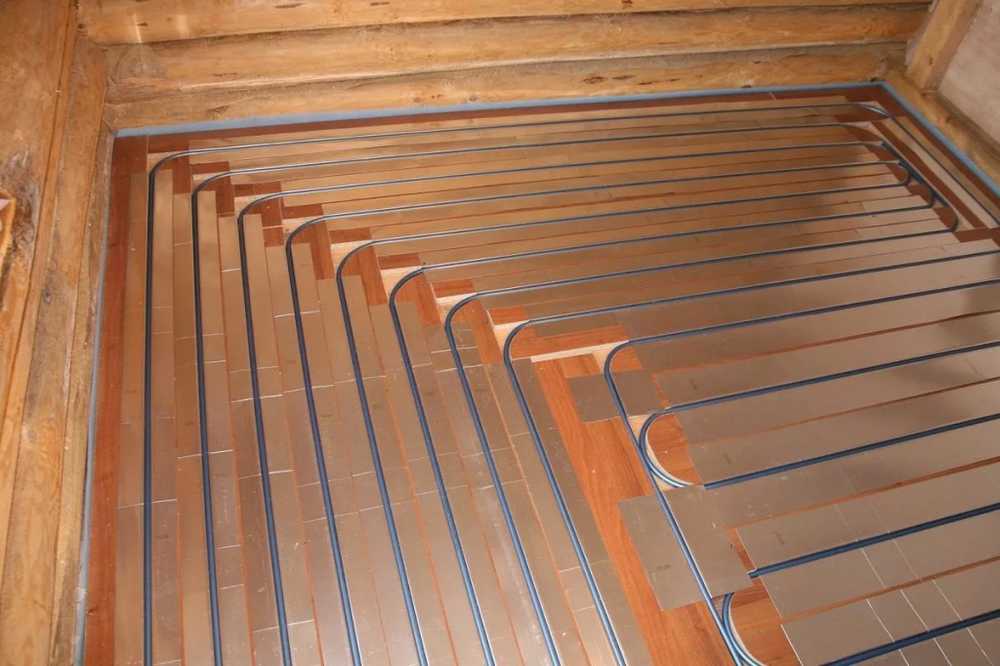

При наличии чернового пола трубы можно уложить на специальные алюминиевые пластины, которые будут не только фиксировать контур, но и выполнять роль теплоотражающего элемента.

Наиболее трудоемкой считается укладка пирога со стяжкой, поэтому расскажем как выполнить монтаж этого вида водяного теплого пола под плитку своими руками. Кроме того, такая система наиболее распространена благодаря своей долговечности.
