Теплицы с двускатной крышей + чертежи

Проекты сезонных теплиц

К сооружениям теплиц сезонного типа не предъявляют конкретных требований по надежности и прочности. Чертежи этих конструкций легки в разработке и не сопряжены со сложными расчетами. Каркасы таких теплиц могут быть построены из легких профильных труб, а материалом для покрытия может служить полиэтиленовая пленка или листы тонкого поликарбоната.

Тип каркаса сезонной теплицы не имеет большого значения — основными критериями являются простота сборки и бюджетная стоимость конструкции. Несколько рекомендаций помогут избежать ошибок при постройке небольших теплиц:

• при разработке чертежей и эскизов следует учесть наличие вентиляционных люков на различных уровнях. Это будет способствовать качественному проветриванию теплицы;
• крепление листов поликарбоната следует осуществлять посредством крепежных профилей, которые не повреждают поверхность пластика. Кроме того, их можно будет легко демонтировать в конце сезона, исключая возможность деформации легкого каркаса теплицы;

проектом должен быть предусмотрен вариант простой разборки каркаса для переноса на другое место или хранения на зиму.

Преимущества создания теплицы на крыше

Многие владельцы загородных участков хотят более эффективно использовать свой участок. Теплицы тоже попадают под эту цель. Такие постройки могут иметь довольно большую площадь. Поэтому многие огородники решают устраивать их на крышах различных построек – гаражей и сараев.

Важно! При выборе такого решения учитываются некоторые особенности эксплуатации таких конструкций – нагрузки на фундамент, особенности обслуживания, гидроизоляция. Установка теплиц на крыше дома может выполняться по таким технологиям:. Установка теплиц на крыше дома может выполняться по таким технологиям:

Установка теплиц на крыше дома может выполняться по таким технологиям:

Применение горшков. Такой способ входит в число самых простых. При его выборе можно существенно сократить площадь размещения теплицы. Конструкция в этом случае получается многоярусной. Используется подобная технология для растений декоративного назначения. С ее помощью может выращиваться перец, зелень и томаты. К недостаткам этого способа можно отнести тот факт, что при разделении почвы горшками нарушается ее структура. Нанесение плодородной почвы. Благодаря такому решению создаются условия, очень схожие с природными. Однако такой слой грунта должен иметь высоту не меньше 20 см

при этом важно провести работы по тепло- и гидроизоляции, а также рассчитать нагрузку, создать дренажный слой. Гидропоника

Такой метод тоже не отличается сложностью

Гидропоника. Такой метод тоже не отличается сложностью

В этом случае уход за растениями требуется минимальный. Однако есть и некоторые минусы: используется довольно много минеральных удобрений, поэтому экологичность технологии сводится на нет.

При выборе таких технологий можно устроить теплицу на крыше максимально просто.

Фундамент для теплицы

В зависимости от массивности конструкции основания теплицы делаются из дерева, кирпича, бетона. Фундамент нужен, чтобы теплицу не опрокинуло ветром и для защиты от проникновения грызунов и других вредителей. Для небольших конструкций его изготавливают из деревянных брусьев.

Последовательность действий:

1. С выбранного участка удаляются камни, мусор, растительность.
2. Разметка осуществляется вбитыми колышками соединёнными ниткой.
3. Если грунт твёрдый фундамент укладывается без заглубления. В противном случае придётся копать траншею на глубину штыка лопаты.
4. Её дно трамбуется, и на треть высоты засыпается песком или гравием.
5. Нарезаются брусья в соответствии с размерами теплицы и пропитываются антисептиком. Можно воспользоваться битумом, медным купоросом, машинным маслом.
6. Для сборки коробки применяются металлические уголки или длинные саморезы.
7. После её укладки в траншею производится выравнивание по горизонтали с помощью подсыпаемого песка, земли.
8. По углам коробки просверливаются отверстия, в которые вставляют метровые металлические прутья и забивают в землю.
9. Промежутки между стенками траншеи и фундаментом засыпаются, брусья накрываются рубероидом или иным гидроизоляционным материалом.

Фундамент нужен, чтобы теплицу не опрокинуло ветром и для защиты от проникновения грызунов и других вредителей

Для массивных конструкций закладывается упрощённый вариант ленточного фундамента. После очистки и разметки места установки теплицы выкапывается неглубокая, на штык лопаты, траншея. Дно засыпают песком, в грунт забивают закладные из отрезков профиля для крепления стоек. Делать арматурный каркас не имеет смысла, так как даже очень большая теплица не настолько тяжела, чтобы усиливать фундамент. Опалубка изготавливается из обрезков фанеры, досок, листового пластика.  После заливки траншеи, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять её.

Герметизируем кромки

Во избежание попадания в межреберные пространства листов поликарбоната влаги и грязи, края листов после раскроя закрывают. Открытыми остаются лишь детали, которые защищены элементами каркаса. Для закрытия кромок используют П или Г-образный профиль и самоклеящуюся алюминиевую ленту. И те, и другие могут быть сплошными или перфорированными.

Для скатных теплиц сверху используют сплошной профиль или ленту, а снизу — перфорированный. Для арочных — с двух сторон применяются перфорированные приспособления.

Перед тем, как крепить ленту или пленку, нужно удалить с поликарбонатной пластины 80-100 миллиметров защитной пленки.

Фундамент для теплицы

Далее нужно выбрать тип фундамента для тепличной конструкции. Для деревянной теплицы-домика (именно этот тип каркаса будет рассмотрен ниже) подойдет столбчатый фундамент, которого будет достаточно для того, чтобы выдержать не слишком большой вес строения. Диаметр столбов должен составлять 120 мм, длина – 3 метра. Количество – 6 штук.

Столбы вкапываются в землю на глубину 0,5 м. При этом четыре столба устанавливаются по углам будущей конструкции, два – посередине. Установленную опору заливают бетоном и оставляют нетронутой до полного застывания – этот период составляет несколько дней.

Внимание: при заливке фундамента в жаркую погоду, его следует смачивать водой до полного затвердения, в противном случае не исключено образование на нем трещин

Комментарии2 комментария

1. Вадим: 22.03.2017 в 11:36

   Согласен с автором статьи, что сварка наилучший вариант для конструкции из профилей в плане надёжности, но всего предусмотреть невозможно. Девять лет назад на дачном участке установил стационарную теплицу из профилей, вертикальные стойки забетонировал, все соединения выполнял с помощью сварки. В трёх-пяти метрах от теплицы, вдоль забора росли саженцы голубой ели, которые за это время выросли в деревья. Тень от елей падает на теплицу, урожай в последние два года никакой, а деревья пилить жалко. Придётся демонтировать теплицу, резать «болгаркой» конструкцию из профилей, и заново всё собирать в другом месте.





















2. Валерий:

   06.08.2018 в 19:58

   Статья действительно полезная. Что не часто нынче встречается. Обычно статейки шлёпают по принципу тяп-ляп-быстрей. И польза от них такая же. А здесь всё достаточно обстоятельно и весьма подробно разобраны разные практически полезные нюансы. Я даже добавил ссылку на главный экран. Спасибо.

Односкатная теплица из поликарбоната своими руками

Вариант с теплицей удобнее, так как не предполагает утомительных открываний-закрываний гряд при изменении погоды. Имея небольшие навыки в домашнем строительстве, можно построить небольшую односкатную теплицу 3 х 1,85 м с покрытием из поликарбоната на деревянном каркасе за пару-тройку выходных.

Выбор места под строительство теплицы поликарбоната

Теплицу располагают таким образом, чтобы она как можно дольше освещалась солнечными лучами. Во избежание скандалов с соседями и повреждения стен теплицы сугробами не стоит устанавливать конструкцию вместо забора либо в непосредственной близости от него. Оптимальный отступ от границы участка — 1 м при скате крыши в сторону огорода.

Теплица не должна бросаться в глаза, ведь стенки нельзя будет задекорировать лианами или кустарниками. Как бы странно ни выглядела большая теплица на шестисоточном участке, ее размер выбирают, ориентируясь на необходимое вам количество овощей.

Для возведения теплицы из поликарбоната вам потребуется:Рулетка, шпагат, строительный уровень, лопата, строительный бур , «болгарка, электрорубанок, простой карандаш, топор, молоток и киянка, кисть, ножовка и нож , ножницы по металлу , дрель, крестовая отвертка или шуруповерт.

Строим теплицу из поликарбоната своими руками

1. С помощью колышков и шпагата сделайте разметку теплицы. Углы должны быть прямыми, а длина диагоналей — совпадать.2. Пробурите 6 отверстий глубиной 1,2 м — по одному в каждом углу и в середине длинных сторон. Нарежьте болгаркой асбестоцементные трубы на отрезки 1,3 м. Установите их в отверстия, выступы выровняйте с помощью уровня. Засыпьте щели песком и утрамбуйте.

3. Брус 10 х 10 см распилите на 3 отрезка по 2 м и 3 отрезка по 1,5 м. Топором скруглите один из концов каждой стойки до диаметра, равного внутреннему диаметру труб. Плотно вставьте стойки в трубы.4. В верхней части каждой стойки выпилите пазы для крепления верхней обвязки. В угловых столбах запилы сделайте с двух сторон — для продольных и поперечных реек. Учтите угол наклона крыши.

5. В нижней части столбов выберите «четверть» с внешней стороны, чтобы получить паз для крепления нижней обвязки каркаса.6. В верхней обвязке по длинным сторонам теплицы выберите пазы для крепления стропил, располагая их с шагом 0,5 м.

7. Подготовьте стропила, выбрав в торцах «шип» для вставки в пазы досок обвязки. Соберите и скрепите стропильный каркас односкатной крыши.8. Установите в одном из торцов каркаса 2 стойки для входной двери, а во втором — 1 стойку для дверцы проветривания.

9. Чтобы листы поликарбоната не соприкасались с почвой, обшейте оцинкованным железом нижние доски обвязки теплицы. Заход железной ленты на 20-25 см в почву предотвратит проникновение в теплицу корней сорных растений и газонных трав.10. При раскрое поликарбоната учтите направление сот — в теплице они должны располагаться вертикально. При таком расположении из сот беспрепятственно стекает вся попавшая внутрь влага.

11. Чтобы температурные колебания не привели к растрескиванию поликарбоната, в местах крепления заранее просверлите отверстия диаметром, превышающим диаметр саморезов на 4-5 мм. От проваливания саморезов в отверстия и попадания внутрь поликарбоната влаги используйте шайбы с резиновой прокладкой.12. Соберите каркасы дверей, примеряя их к проемам. Небольшие размеры и вес дверей позволяют обойтись одной рейкой жесткости, прикрепленной наискосок.

13. Выберите стамеской прямо- угольные углубления для крепления и прикрутите петли. В отличие от готовых теплиц у нас двери открываются наружу. Это позволяет прикрепить к ним лист поликарбоната так, чтобы он на 5-7 см перекрывал проем, закрыв щели и не давая холодному воздуху попадать внутрь.14. Прикрутите листы поликарбоната везде, кроме дверных проемов. При сильном ветре лучше начинать с подветренной стороны, чтобы не образовался «парус», раскачивающий конструкцию.

15. Навесьте двери. Прикрутите к ним поликарбонат уже на месте, чтобы иметь возможность при необходимости подкорректировать срезы.16. Для крепления закрывающих двери вертушков изнутри к стойкам дверных проемов прибейте небольшую деревянную «подкладку». Навесьте ручки и вертушки из кусочков бруска, прикрепите их через шайбы саморезами.

17. Теплица готова! Для защиты деревянных поверхностей от гниения и плесени их необходимо прокрыть 2 слоями специальной красящей пропитки. Удобнее и экономнее это сделать не на готовой конструкции, а после подгонки, но до крепления материала.

https://youtube.com/watch?v=yj9iktaOlDQ

Чертежи теплиц из профильной трубы с размерами. Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

• Пристроенная к дому с односкатной или ассиметричной овальной крышей.
• Отдельно стоящая арочная конструкция.

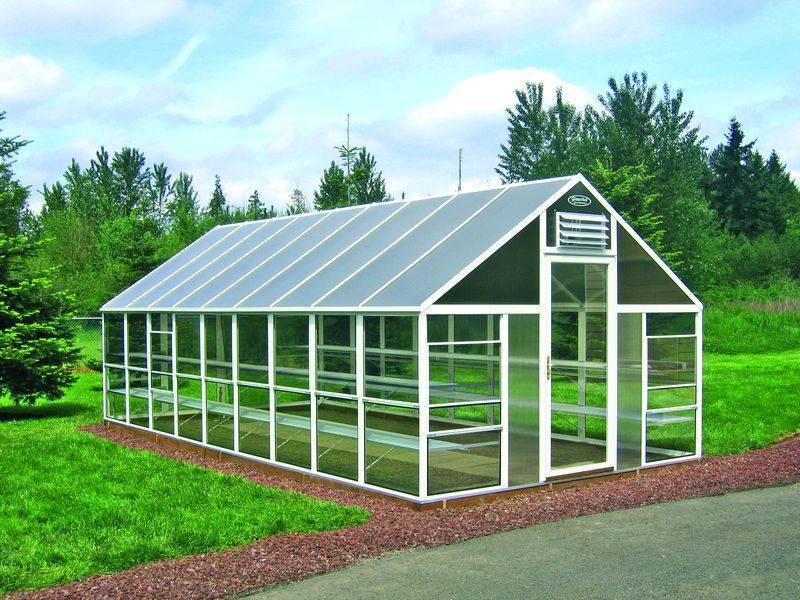

• Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я

Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

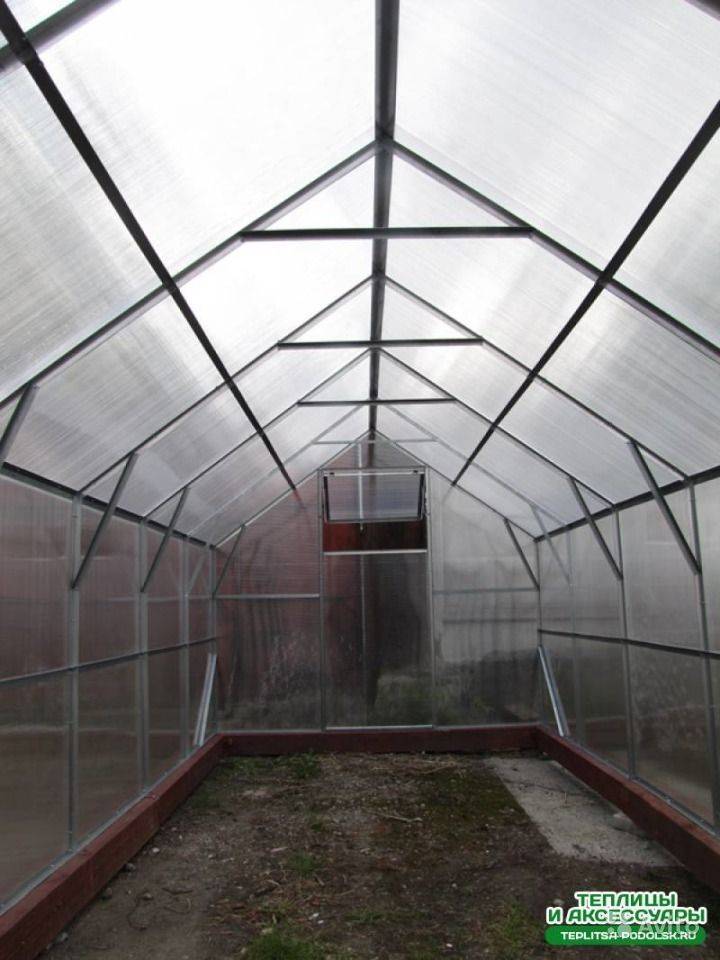

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)2= 22+х2, 4х2= 4+х2, 3х2= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

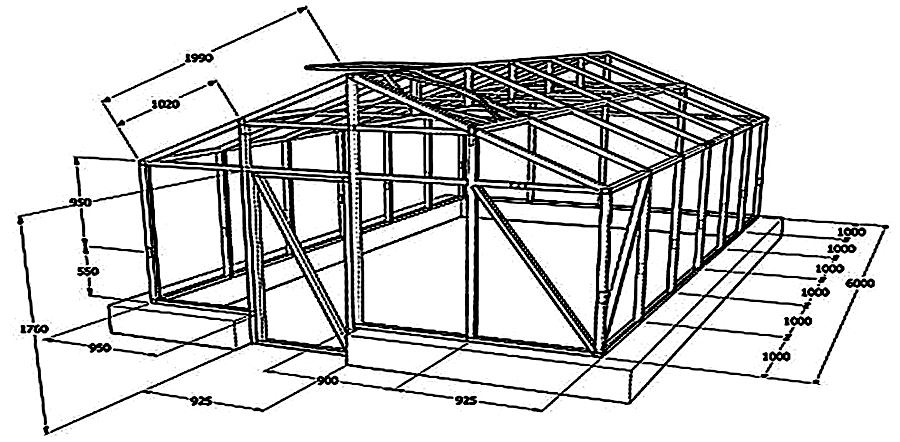

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

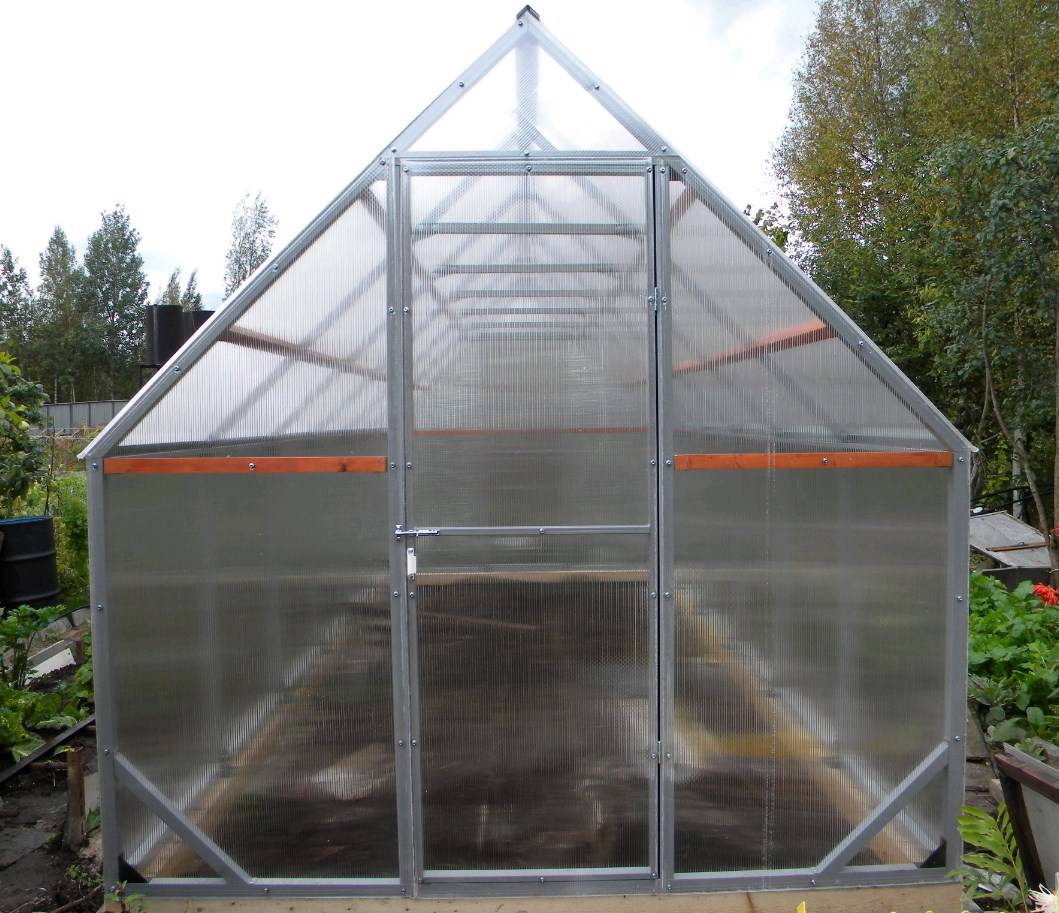

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Теплица своими руками из профиля

Еще один из современных материалов, который стал активно использоваться умельцами-строителями – профиль. Преимущество теплицы из профиля состоит в том, что и размеры, и форму теплицы можно сделать любой, какой вам нравится.

Ниже на рисунке показана схема стандартной теплицы из профиля.

Для строительства такой теплицы вам понадобится следующий инструмент: ножницы по металлу, рулетка, строительный уровень и отвес, шуруповерт.

Составив схему теплицы, можно приступать к ее сборке. Как описывалось в предыдущих проектах, начинаем с фундамента.

Размер теплицы вы подбираете исходя из размера поликарбоната, который будет служить ее покрытием. Крышу так же выбираете на свое усмотрение: арочную, или скатную. Скатную лучше делать в виде домика (двускатную). Тогда освещения будет поступать гораздо больше.

Согласно схеме, вы разрезаете профиль на необходимого размера элементы. Соединяете эти элементы между собой саморезами по металлу.

Установку каркаса начинаете с направляющих. Саморезами прикручиваем их к фундаменту. Сам каркас состоит из секций, которые соединяются между собой общей верхней балкой. Шаг между секциями должен быть таким, что бы обеспечить достаточную жесткость конструкции. В основном, он равен ширине листа поликарбоната, поделенной на 3 или 4.

Сборка передней и задней стенок происходит аналогично секциям. Однако, они усиливаются вертикальными стойками. В передней стенке делаем вход. К одной из стоек прикручиваем дверные петли, а из профиля собираем дверную раму, которую так же покрываем поликарбонатом.

Когда секции и стенки (передняя и задняя) готовы, прикручиваем их к направляющим.

Вот пожалуй и все, что касается изготовления и установки теплиц из самых распространенных и ходовых материалов. Хочу пожелать вам удачи в изготовлении, что бы не было лишних сложностей, и хорошего урожая. Можно, конечно купить готовую теплицу, но, согласитесь, вырастить хороший урожай в собранной собственными руками теплице, гораздо приятнее.

Разновидности

Основой для сооружения теплицы является поликарбонат. Он бывает нескольких видов:

1. Монолитный. Отличается плотной структурой без воздушной прослойки внутри.
2. Ячеистый, имеет перегородки внутри листа.

По типу листа различают такие виды:

1. 2Н – двухслойные панели с внутренними прямоугольными сотами. Легко гнутся, но при этом хрупкие и восприимчивые к механическим повреждениям.
2. 3Н – трехслойный материал с прямыми ребрами жесткости.
3. 3Х – трехслойный материал, обладающий комбинированными ребрами жесткости, одни из которых расположены вертикально, а другие наклонно, что повышает прочность поликарбоната.
4. 5W – материал, состоящий из 5 слоев, скрепленных прямыми ребрами жесткости. Толщина листа составляет 16-20 мм.
5. 5Х – наиболее прочная разновидность поликарбоната. Имеет комбинированные ребра жесткости и большую толщину в 25 мм.

Выбор разновидности основного строительного материала зависит от климата и целей использования теплицы. Например, для сооружений, круглогодично функционирующих в северных широтах используется наиболее плотный и прочный поликарбонат. Тонкие листы применимы для сезонных теплиц в южных регионах.

Правда ли «арка» лучше «домика»?

Извечный вопрос — выбрать домик или арку? Многие опытные дачники утверждают, что плюсы и минусы есть у обеих конструкций. Например, на сегодняшний день арочная теплица строится гораздо реже, по сравнению с «домиком», а все потому, что она считается менее надежной, способной проваливаться от массы снега, но еще никто не видел провалившуюся теплицу с коньком, даже в Сибири. Но строительство теплицы-домика обходится дороже, в ней меньше места и множество других недостатков, которые могут с легкостью перевесить ее способность не задерживать на своей поверхности снег.

У арочной теплицы есть большое количество плюсов, благодаря которым она уже начинает набирать все большую популярность среди дачников:

• Внутреннее пространство теплицы равномерно освещено благодаря тому, что площадь отражения солнечного света у выпуклой формы намного меньше, чем у сплошных вертикальных стен.
• Очень простой монтаж. Арочные теплицы, сооруженные из поликарбоната, как раз и начали возводить из-за того, что поликарбонат намного проще и дешевле согнуть, чем разрезать на несколько частей и скреплять их с помощью металлических уголков. При этом не стоит думать, что традиционная форма чем-то лучше такой «искусственной», так как все новое всегда полезно и интересно, особенно если речь идет об огороде.
• Очень мало швов, которые необходимо всегда очень тщательно герметизировать. А вот традиционный домик заставит вас повозиться с коньком.
• Хорошая устойчивость ко многим атмосферным явлениям, в том числе и к ветрам. Не зря с давних времен купола считались самой лучшей архитектурной формой — долговечной и прочной. Лучшим примером данной формы может быть обыкновенное куриное яйцо, которое, имея довольно хрупкую скорлупу, является при этом довольно крепким. Именно по этой причине разгула стихии боятся как раз «домики», а «арки», в случае непогоды, могут лишь сорваться и катиться долгое время по полям. Но и эту проблему можно решить, закрепив как следует всю конструкцию на фундаменте.
• Сборка арочной теплицы более простая и конструктивная. Нужно увеличить площадь? Необходимо всего лишь добавить дополнительные секции и теплица станет больше. С традиционными теплицами такого провернуть не получится, даже при желании.
• Больше воздуха и свободного места. И это действительно так. Но при этом есть и один минус — достаточно сложно устанавливать полки. Хотя, ящики и горшки можно установить на высокие ножки или просто подвесить.
• Арочную теплицу можно разобрать и затем установить на другом месте. Если вы решили переехать на другую дачу, то о теплице-домике можно забыть, в то время как арочную теплицу можно разобрать и сложить даже в легковой автомобиль. Помимо этого даже непрофессионал способен набросать и понять строительный чертеж арочной теплицы, ведь это очень просто.
• Красивый дизайн. Можно изготовить такой архитектурный шедевр, который будет сиять на солнце в окружении открытых грядок. Такая теплица будет отлично смотреться на фоне изысканного ландшафта и ни капельки не будет напоминать о деревне.

Теплицы-домики начали сооружать в то время, когда использовалось стекло. Его нельзя согнуть, поэтому оно просто нарезалось на прямоугольники, которые затем вставлялись в ячеистый каркас. При этом окошки старались делать как можно меньше, так как менять, если оно разобьется, лучше небольшое окошко.

Чертежи и схемы эргономичных конструкций для изготовления своими руками

Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

ФОТО: avatars.mds.yandex.netОсновные элементы конструкции теплицы

Арочные теплицы из профильной трубы

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.

ФОТО: setroom.ruАрочная теплица и её основные размеры

Вариантом арочной формы является «стрельчатая». Это вытянутая вверх крыша с изогнутыми скатами, а на самом верху заострённая. С неё легко сползает снег.

ФОТО: avatars.mds.yandex.netСтрельчатая теплица

Двускатные и пирамидальные теплицы

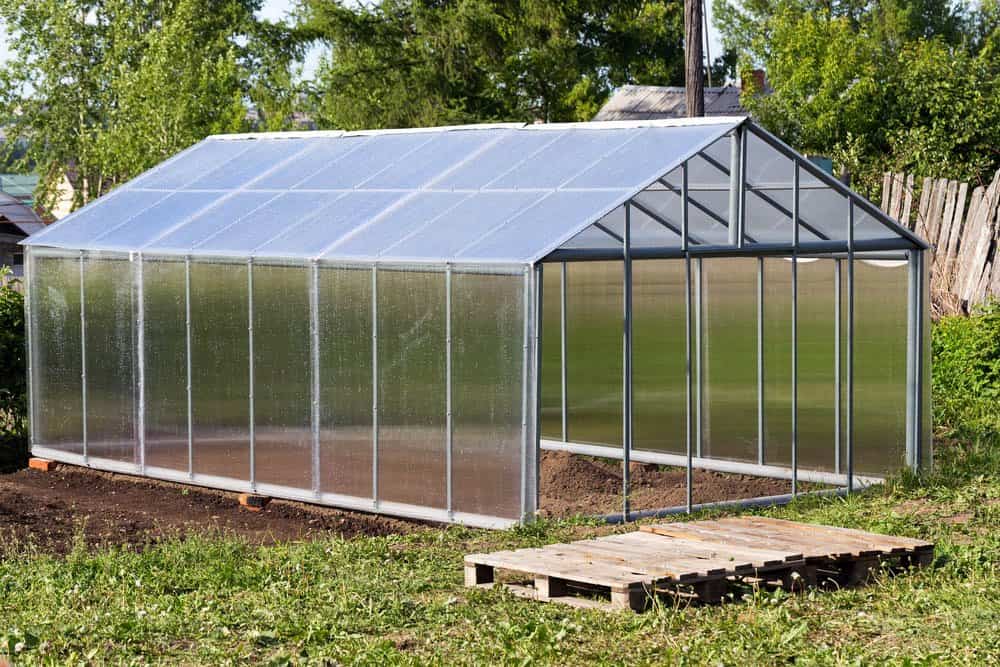

Проще по форме теплицы с двускатной крышей. Если сделать крышу с углом наклона ската не менее 30º, то снег на ней зимой задерживаться не будет. В этой конструкции больше точек соединения плоскостей, чем в арочной. Однако, если не предполагается её часто разбирать, то это не имеет большого значения.

ФОТО: teplicno.ruКаркас двускатной теплицы и её основные размеры

Оригинальную форму имеет пирамидальная теплица. Все её стены треугольные. Вверху они сходятся в одну точку. Форма пирамиды очень компактна и очень устойчива к воздействию ветра. Специалисты считают, что такая геометрия теплицы способствует лучшей освещённости внутреннего объёма с утра и в конце летнего дня и защищает растения от перегрева в полуденный зной.

ФОТО: vseotrube.ruПирамидальная теплица
