Теплицы из поликарбоната

Габаритные размеры

Не зависимо от материала или типа конструкции при устройстве теплицы чертежи и проекты должны отображать ключевые размеры: ширину, длину и высоту.

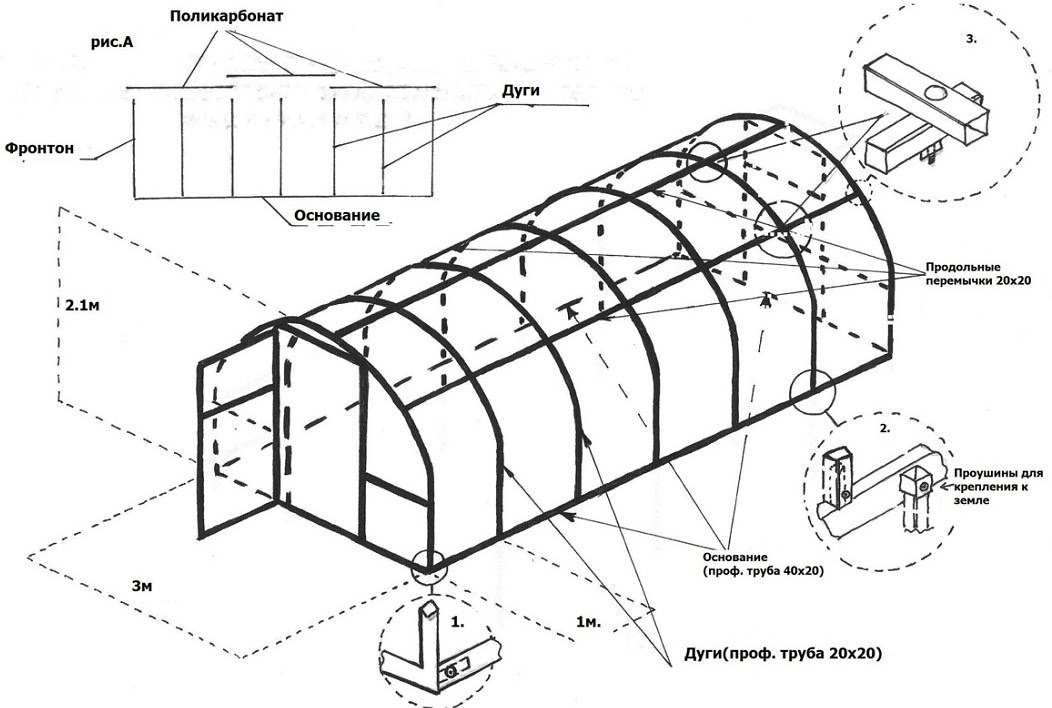

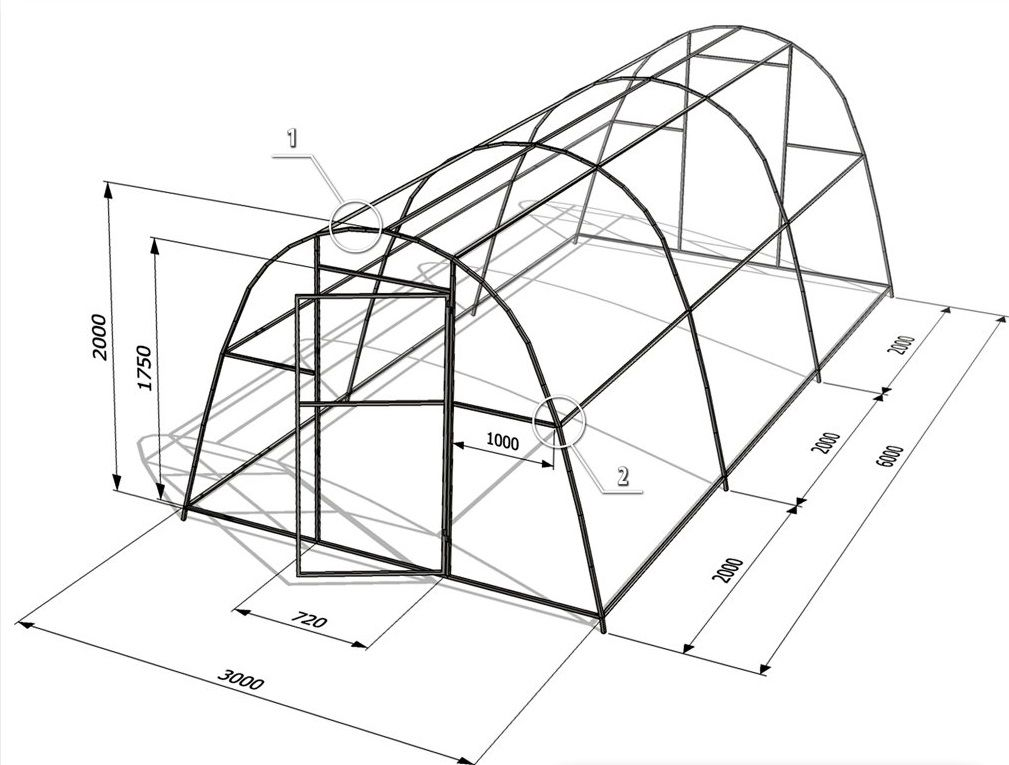

Чертеж теплицы из профильной трубы с размерами также подойдет для изготовления сооружения из дерева

Ширина

Стандартные теплицы, производимые в заводских условиях, имеют определенные ограничения по ширине – 1,8, 2,4, 3,0 м. при создании своего чертежа целесообразно сделать размеры кратными. Таким образом, при постройке можно будет использовать некоторые стандартные детали и крепежи. Кроме того размер грядок или стеллажей внутри сооружения должен быть в пределах 70-90 см. в этом случае огородник будет иметь прямой доступ к любому растению не опираясь на обрабатываемую землю.

Чертеж теплицы из поликарбоната с размерами в виде пирамиды Хеопса, на деревянном каркасе

Длина

Длина теплицы произвольная величина кратная основным размерам обшивочного материала. К примеру, для строения из поликарбоната длина должна быть кратной 1,22 м. Если планируется использовать полиэтиленовую пленку, то стандартного рулона длиной 30 м хватает на 24 м строение. С учетом всех напусков и материала, который пойдет на обшивку торцевых стен.

Если в качестве материала используются старые рамы, то все габариты, включая длину, определяют исходя из них. Так как стекло довольно дорогостоящий материал, который, к тому же, трудно обрабатывать малоопытному мастеру, ориентироваться необходимо на уже имеющуюся площадь остекления.

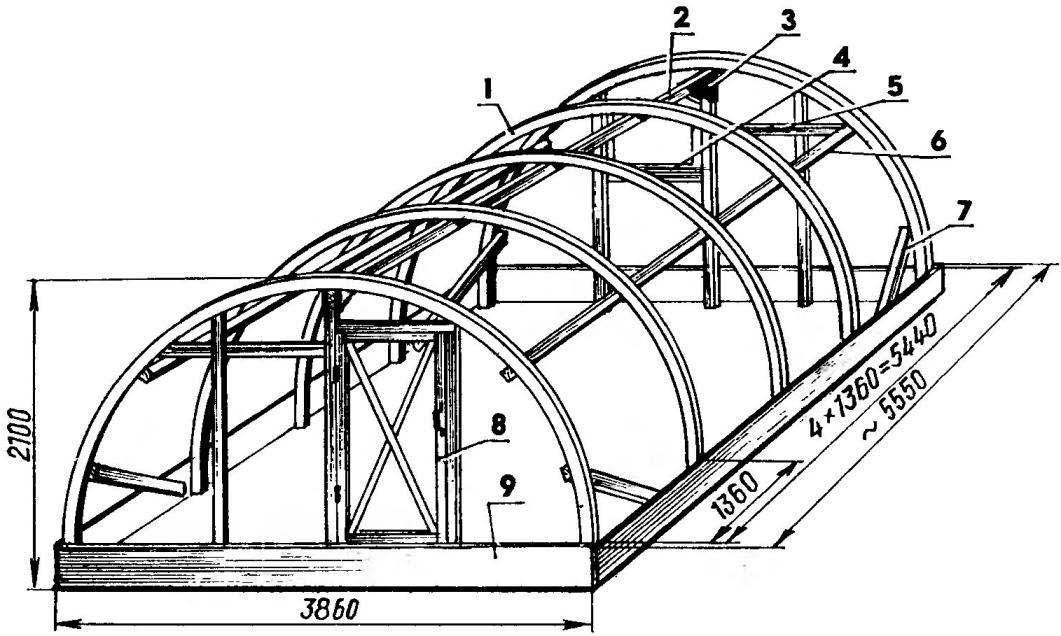

Как сделать теплицу из поликарбоната своими руками, чертежи на фото показывают укрупненную секцию и потенциальную длину сооружения

Высота

Она зависит от типа культуры, которая будет выращиваться в строении или от высоты стеллажей и их количества. Если чертеж конструкции подразумевает двускатную форму крыши, то ее высота должна быть 2-2,5 м, тогда у стены высота сооружения будет не менее 1,5 м. такой высоты вполне достаточно, чтобы индетерминантные (постоянно растущие) культуры чувствовали себя комфортно.

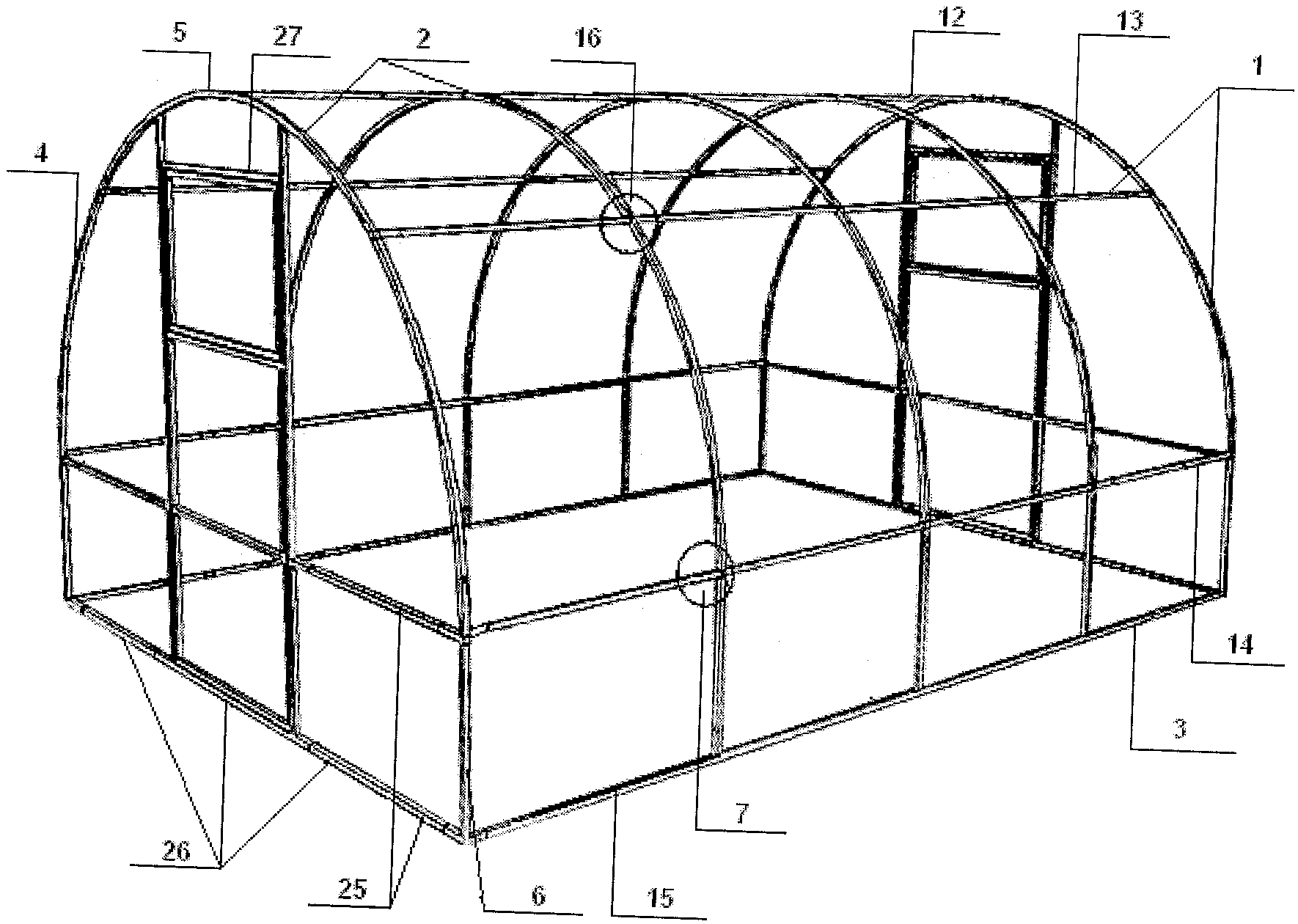

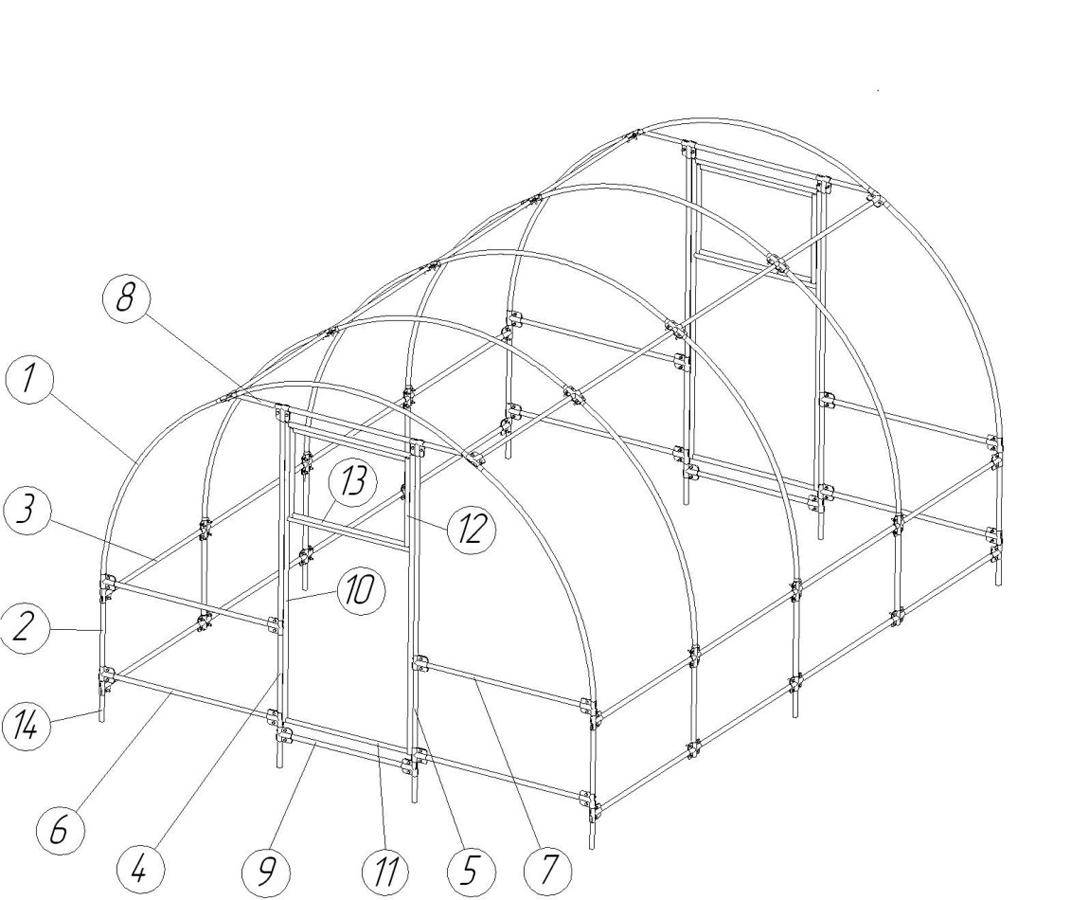

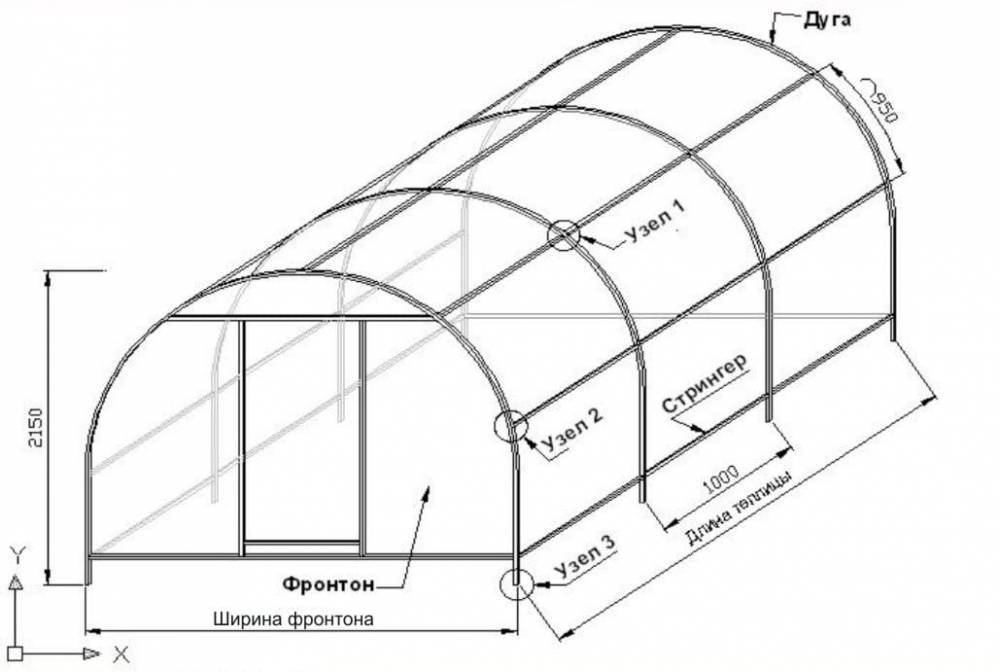

Устройство теплицы из профильной трубы своими руками, чертежи крепления двери и вентиляционных окон на торцах

Сооружение фундамента

Составив подробный план-схему будущей теплицы, можно переходить к подготовке основы под нее. Несмотря на то что надворные постройки из профильной трубы имеют довольно легкий вес, их все равно нельзя оставлять без фундаментной основы. Это обусловлено тем, что облегченные конструкции могут сломаться под действием ветра либо вовсе могут быть похищены злоумышленниками, если не закрепить их на участке максимально надежно. Избежать перечисленных неприятных ситуаций можно, обратившись к изготовлению ленточного или столбчатого фундамента. Выбор идеального варианта будет напрямую зависеть от типа грунта на участке.

Прежде чем приступать к обустройству фундаментной основы, очень важно грамотно подготовить под нее выделенное место. Его скрупулезно очищают абсолютно от всех загрязнений. Кроме того, нередко убирается верхний почвенный слой

После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки

Кроме того, нередко убирается верхний почвенный слой. После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки.

Рассмотрим проведение данных работ поэтапно.

1. Сперва почву просверливают, четко придерживаясь конкретного шага. Диаметр всех дырок должен быть таким, чтобы труба в них помещалась беспрепятственно без дополнительной подгонки.
2. Поместив опорные детали в подготовленных отверстиях, наружные промежутки надо заполнить грунтом подходящего типа. Его дополнительно понадобится уплотнить.
3. Далее необходимо залить цемент во внутреннюю полость асбестоцементных труб. Это необходимо, чтобы в конструкции не было полостей.
4. Затем в верхней части вводят пластинку из металла. Вместо нее, допустимо использовать заранее подрезанную арматуру (таким образом, получится сцепка между каркасом и фундаментом самодельной теплицы).

Какие материалы используют

При подвязке томатов, которые произрастают в тепличном грунте, специалисты рекомендуют использовать натуральные и органические материалы. Например, отличным выбором будет натуральная бечевка. Здесь не стоит экономить и использовать синтетические материалы, которые в отличие от натуральных можно использовать несколько раз. Дело в том, что синтетика будет негативным образом сказываться на плодоношении и развитии кустов.

Для быстрой и эффективной подвязки растений нужно подготовить такие материалы:

металлические прутья. Вместо них, можно использовать деревянные брусья, имеющие плотную структуру;
длинные отрезки ткани, бечевка, капроновые колготки, бинт. Допускается использование других натуральных материалов. К примеру, на ленточки можно порвать старые простыни. Оптимальная ширина лент — 4-5 см.

Если веревка используется повторно (не желательно), необходимо подвергнуть ее санитарной обработке. Ленты можно прокипятить или обмакнуть в дезинфицирующий раствор.

Монтаж металлического каркаса под поликарбонат

Вопрос о том, как сделать арочную теплицу активно обсуждают на садоводческих форумах. Каркас из профильной трубы под полимером считается довольно прочным сооружением и его вполне можно построить своими руками.

Основательный фундамент под металлический каркас

Подробная схема строительства фундамента

Фундамент под металлический каркас – обязателен. Ведь если срок службы строения более 20 лет, то его основание должно быть из прочных и долговечных материалов.

Внимание! Фундамент из бетона следует заглублять до уровня промерзания грунта, иначе его «поведет» в морозный период. Ленточный фундамент из кирпичей и бетона вполне надежно, для его строительства необходимо следовать простым рекомендациям:

Ленточный фундамент из кирпичей и бетона вполне надежно, для его строительства необходимо следовать простым рекомендациям:

1. Выбрать солнечное, безветренное место. Разметить размеры фундамента, исходя из плана. Выкопать траншею по периметру будущей постройки. Ширина канавы должна быть 20 см, глубина – 10 см.
2. Смонтировать опалубку из любых досок, укрепить ее арматурой. Залить в траншею бетон, утрамбовывая его штыковой лопатой для удаления пузырьков воздуха.
3. Горизонтальность бетонной ленты следует проверить с помощью строительного уровня.
4. В торцы и боковые стороны ленты нужно вставить анкерные болты (12 мм) в соответствии с основанием будущего каркаса.
5. После полного застывания бетона можно выкладывать несколько слоев кирпичной кладки. Необходимо контролировать полное заполнение швов раствором и совпадение с местами расположения анкерных болтов.
6. Перед строительством каркаса нужно просверлить в нем отверстия для анкерных болтов и закрепить соединения гайками.
7. На фундамент необходимо положить один слой гидроизоляционного материала.

Каркас из профильной трубы: шаг за шагом

Добротный каркас из металла

Для сооружения каркаса понадобятся следующие составляющие:

• 10 труб 40х20 мм;
• 40 перемычек для рам шириной 20х20 мм, длиной – 670 мм;
• 2 трубы для продольных балок 40х40 мм, длиной – 4 м.
• 2 трубы для поперечных балок 40х40 мм, длиной – 3 м.

Пошаговая инструкция:

1. Закрепить по периметру готового фундамента продольные трубы.
2. Приварить к ним поперечные.
3. Согнуть необходимое количество арок с помощью трубогиба.
4. Первую дугу следует приварить к продольной трубе таким образом, чтобы совпадали края основания и дуги. Для контроля своих действий лучше использовать отвес.
5. Поочередно нужно установить все дуги, используя перемычки.
6. Если все было сделано правильно, то последняя приваренная арка придется как раз на край продольных оснований.
7. Теперь следует приварить торцы с перегородками под дверь и под форточки.
8. Половина работы сделана. Последним этапом будет крепление поликарбоната с помощью саморезов и термошайб.
9. Осталось повесить на петли двери и окна и установить на них ручки.

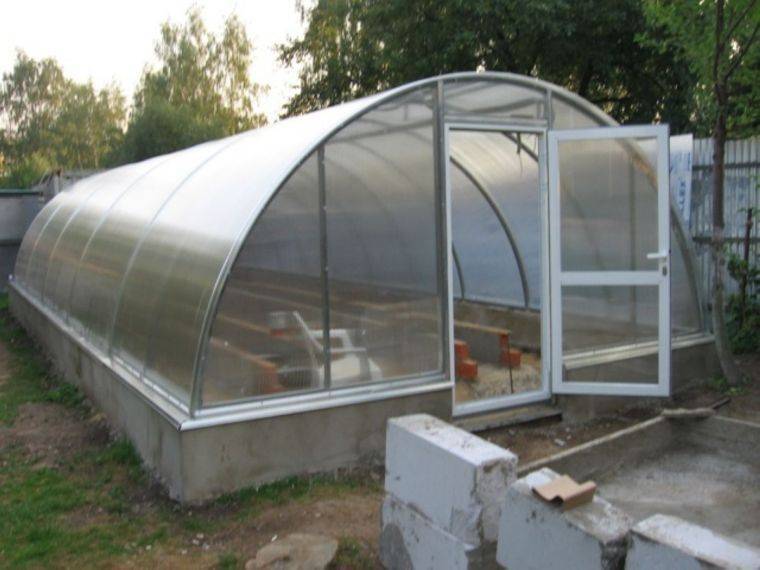

Арочная теплица изнутри

Такая постройка не боится ураганных ветров, снежных бурь, душного летнего зноя. В ней любым растениям комфортно и уютно, и они искренне отблагодарят за заботу щедрыми урожаями.

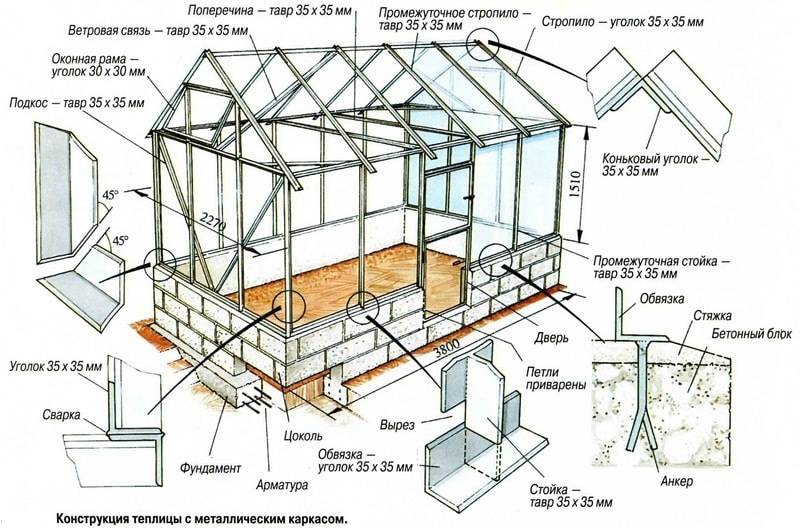

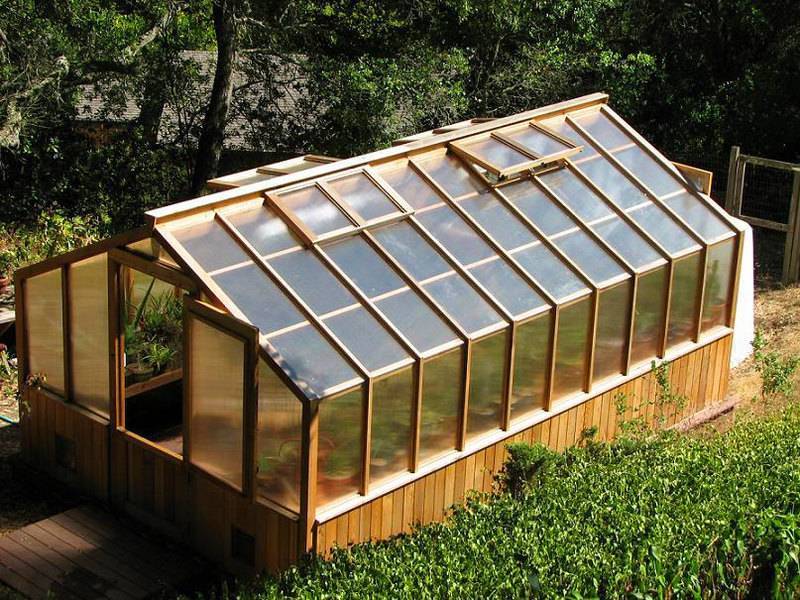

Чертежи каркаса теплицы с двускатной крышей

Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.

В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.

Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.

В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль.

Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.

Особенности конструкции теплицы-хлебницы

Основными преимуществами теплицы-хлебницы являются:

• необычная эргономичная конструкция;
• минимальное количество стыковочных линий;
• регулирование проветривания теплицы за счет открытия крышки на необходимый угол до 90 градусов;
• простота сборки и полноценное использование площади теплицы.

Чертеж такой теплицы предусматривает конструкцию верхней части каркаса из двух полудуг, которые фиксируются к основе на шарнирах. Каркас теплицы выполняется из профильной трубы небольшого сечения. Радиусы крышек подобраны с учетом того, что они могут спокойно открываться, не мешая друг другу.

Полезный совет! Учитывая тот факт, что небольшие парники применяют обычно для разведения рассады, которая нуждается в специальном микроклимате, рекомендуется использовать для покрытия поликарбонат с защитой от УФ-излучения. Процент удерживания тепла у такого материала гораздо выше, чем у полиэтиленовой пленки.

Размеры парника подбираются индивидуально. Длина может быть от 3 до 4 метров, высота составляет не более одного метра. Ширина принимается с учетом того, как будет открываться парник — с одной или двух сторон.

Для чего подвязывать

Залогом правильного совершения любого действия является понимание того, зачем оно проводится. Поэтому перед тем как приступать к подвязыванию томатных кустов, нужно понять, зачем вообще проводится процедура. Подвязка помидоров в теплице делается для того, чтобы предупредить падение овощей на землю. Обычно, ударяясь о грунт, они растрескиваются. Такие томаты уже нельзя использовать для приготовления пищи или консервации.

Стоит понимать, что не все разновидности этой культуры нуждаются подвязывании. Для низкорослых сортов эта процедура не проводится. Они имеют мощный и короткий основной стебель, пасынки которого способны выдерживать вес урожая. При выращивании высокорослых разновидностей помидор подвязывание является главным залогом обильного и качественного плодоношения.

Подвязка томатов в парнике проводится с целью предупреждения повреждения главного стебля под тяжестью образующихся плодов. Для этого используется опора, к которой и подвязывается само растение.

Помимо этого, подвязка снижает риск порчи помидор паразитами. Такая ситуация возможна при нахождении овощей некоторое время на земле. Стоит отметить, что подвязывание упрощает уход за посадками, а также сбор урожая.

Теплица: выбор формы, разработка проекта

Главным правилом, которого следует придерживаться, создавая чертежи теплицы из поликарбоната, должен стать принцип, что каркас принимает на себя все нагрузки. От его прочности будет зависеть стабильность и длительность эксплуатации теплицы.

Проект теплицы можно выполнить самостоятельно или воспользоваться готовыми предлагаемыми типовыми вариантами. Типовой проект также может быть использован для определения, какие получит ваша теплица из поликарбоната размеры, чертежи и принципиальную схему.

Наиболее подходящей разновидностью теплицы с применением сотового поликарбоната является арочная конструкция. Это связано сразу с несколькими особенностями данного типа конструкции:

• удобство в изготовлении теплицы, экономное расходование материала;
• оптимальное сочетание габаритных размеров: при радиусе 3,8 метра – достигаемая высота составит 1,9 метров;
• возможность использования различных материалов для создания каркаса: стандартные металлические тепличные дуги, трубы ПВХ, профильная стальная труба;
• удобство крепления конструкции, которое может производиться как с созданием фундамента, так и просто на грунт;
• простота последующего ухода за теплицей: лёгкость очистки, минимальное воздействие снежного покрова, падающих предметов.

Проект для разрабатываемой конструкции должен содержать все необходимые сведения по порядку сборки, количеству и типу применяемых материалов и крепежа. В частности следует указать: исходные ширину и высоту теплицы, радиус изгиба дуг, шаг установки дуг, расстояние крепления рёбер жесткости, места установки дополнительных элементов теплицы (двери, форточки).

Для изготовления ребер жесткости можно использовать металлический профиль размером 20×20 миллиметров, а верхний элемент и ребра жесткости у основания можно несколько усилить, выполнив их из швеллера или профилем увеличенного размера.

Следует помнить, что правильно разработанный проект позволит точно рассчитать площадь покрытия теплицы, а значит, и количество приобретаемого поликарбоната.

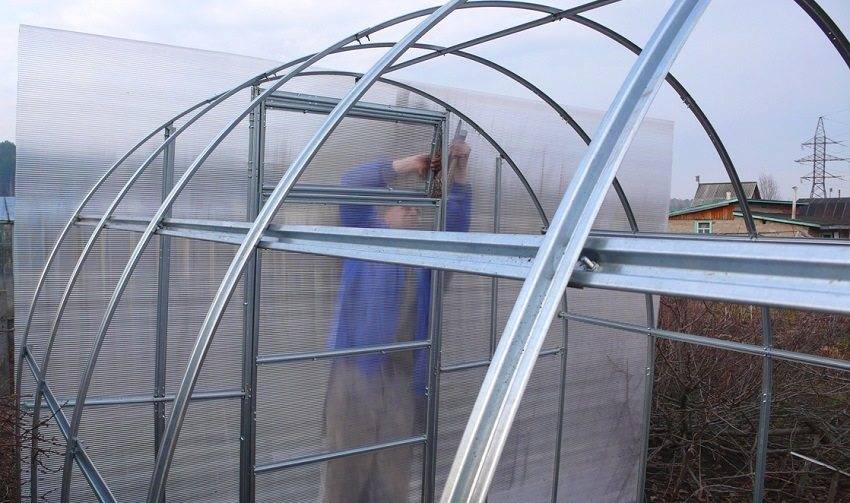

Монтаж своими руками теплицы из профиля

Металлические элементы каркаса, подверженные коррозии, необходимо обработать краской

Монтаж листов поликарбоната на каркас теплицы арочной конструкции из алюминиевого профиля

Для строительства теплицы из профиля для гипсокартона не используют арочные формы конструкции. Поэтому выбирают форму теплицы с односкатной или двускатной крышей.

Статья по теме:

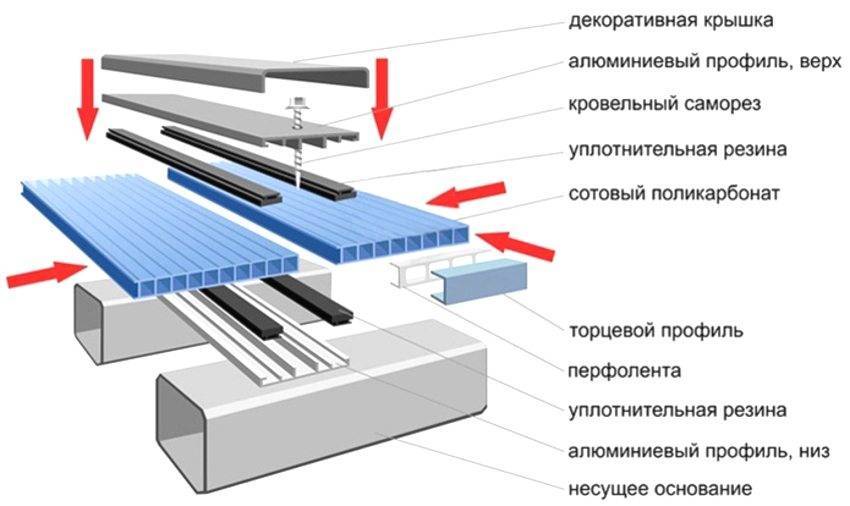

Схема монтажа листов из поликарбоната

Листы поликарбоната укладываются встык. В стыковочные линии устанавливают специальный соединительный профиль. Видео установки теплицы из поликарбоната своими руками поможет детально разобраться с методами сборки.

Фундамент под теплицу из бруса своими руками: как установить

Облегчённые конструкции, такие как теплица, беседка или парник для рассады также требуют обустройства основания. Конечно, оно не должно быть настолько мощным, как фундамент под дом, но нести на себе конструкцию всей постройки все-таки должны.

Обычно фундамент под теплицу, из бруса льют из бетона, применяя марку В 7,5-12,5, но для заглублённых вариантов нужно проводить армирование и марка бетона для заливки должна быть выше В 15-20.

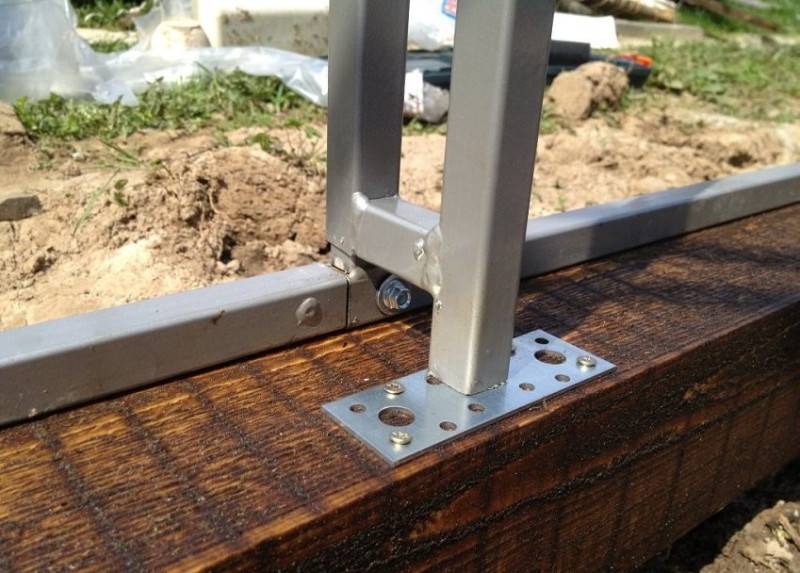

Фундамент для теплицы из бруса

Есть ещё экономный вариант, который не требует больших затрат на утепление, и служит не менее 10 лет. Затраты по возведению можно сократить до 40%, по сравнению с бетонными основаниями.

Подготовка

Подготовка и строительство теплицы

Создавая поверхностную основу под теплицу, помните, усилительные элементы заложить все-таки придётся. Обычно забивают металлические штыри на глубину 1200 мм, шаг при этом 1,5 метра, по всему периметру фундамента.

Один край прутов должен выступать на толщину горизонтального бруса. Затем положив на верхний край основы уголок, приваривают его с помощью электросварки к пруту. Тем самым обеспечив отличный упор и стабильность конструкции.

Отсыпав подушку, заполняем канаву щебнем фракции 5-20, перемешайте его с песком в пропорции 1:1, добавив 5 часть цемента. Со временем основа под воздействием влаги застынет.

После засыпки утрамбуйте основу до уровня земли, подсыпая смесью просевшие участки. Рубероид от наружного края заверните внутрь. Всё подготовка сделана, можно делать разметку и забивать штыри. Проводить монтаж уголков и каркаса из поликарбоната.

Облицовка каркаса пластиком

Для обустройства теплицы рекомендуем использовать прозрачный сотовый поликарбонат с толщиной 6−8 мм. Это одновременно лёгкий, прочный и долговечный материал, который отличается великолепными показателями светопропускаемости, соответственно выращиваемые овощи и фрукты получают необходимый им солнечный свет. Если же планируется выполнить утепленную зимнюю теплицу с подогревом, в которой будут круглый год выращиваться овощи, то необходимо использовать полимер с толщиной в 10 мм.

Поликарбонат — это гибкий пластик, раскрой и монтаж которого не представляет какой-либо сложности. Разрезать листы можно обычной ножовкой или болгаркой, а крепление к деревянной и пластиковой несущей основе выполняется при помощи обычных саморезов. Если же использовался каркас из труб, то закрепить поликарбонатные листы можно специальными серьгами и скобами, использование которых не представляет какой-либо сложности.

Важно! Если используются саморезы для крепления листов поликарбоната, то предварительно необходимо высверлить в пластике отверстия, лишь после этого осуществлять крепление материала на саморезы и фиксировать его на деревянной основе. Также рекомендуется использовать для обшивки теплицы поликарбонатом специальные профили крепления, что обеспечивает необходимую герметичность, а в последующем упрощает демонтаж парника, что может понадобиться аккурат перед наступлением холодов

Стоимость такого профильного крепления будет несколько выше использования обычных саморезов и другого крепежа, однако качество соединения будет куда выше, соответственно, можно будет решить проблемы с конденсатом и охлаждением теплицы через щели между стеновым материалом

Также рекомендуется использовать для обшивки теплицы поликарбонатом специальные профили крепления, что обеспечивает необходимую герметичность, а в последующем упрощает демонтаж парника, что может понадобиться аккурат перед наступлением холодов. Стоимость такого профильного крепления будет несколько выше использования обычных саморезов и другого крепежа, однако качество соединения будет куда выше, соответственно, можно будет решить проблемы с конденсатом и охлаждением теплицы через щели между стеновым материалом.

Парники из поликарбоната своими руками, чертежи которых можно с легкостью найти в интернете, изготовить не составит какой-либо сложности. Необходимо лишь найти качественную схему строительства, определиться с используемыми материалами и обустроить качественное основание, прочный несущий каркас и в последующем обшить полученную конструкцию прозрачными и прочными листами поликарбоната. Так, на приусадебном участке появится надежный и долговечный парник для выращивания овощей и фруктов.

теплица из поликарбоната своими руками

Советы по выбору строительного материала

Чаще всего для изготовления парников используется сотовый поликарбонат.

Листы сотового поликарбоната

Такие листы являются прочными и пропускают около 90% света. Материал практически не пропускает ультрафиолет. Листы могут иметь следующую структуру:

Структура сотового поликарбоната

Инструкция по тому, как правильно выбирать поликарбонат для парника:

1. Прежде всего надо подобрать толщину листов. Параметр следует выбирать исходя из нагрузки от ветра, изгиба и числа стоек. Для уличного использования минимальная толщина материала составляет 8 мм.
2. Листы меньшей толщины стоят дешевле, однако сэкономить не получится. В случае использования тонкого поликарбоната понадобится делать учащённый шаг обрешётки, что влечет за собой дополнительные расходы.

Для разных целей следует применять материал различной толщины:

• листы 4 мм используются для сооружения навесов и небольших парников;
• поликарбонат толщиной 6 мм можно использовать для изготовления маленьких теплиц;
• толщина 8 мм подойдёт для среднеразмерных парников;
• с помощью листов 10 мм можно выполнить сплошную обработку крупных вертикальных оснований;
• материал толщиной 16 мм позволяет обрабатывать крыши над крупными пролётами, используется в больших комплексах.

В процессе выбора стоит учитывать, что оптимальная плотность для установки парника составляет 800 гр/м2. Плотность — это вес материала на 1 м2 листа. Значение влияет на прочность. Его можно проанализировать и путём визуального осмотра: если материал упакован, то он должен размещаться ровно, при этом на листах не должно быть волн или изгибов. Если стопа деформирована, то материал лучше не использовать.

Перед покупкой нужно изучить надписи на плёнке. Часто под маркой мировых изготовителей продавцы предлагают облегчённый и бюджетный поликарбонат. Маркировка должна быть соответствующей.

Рекомендации, которые помогут приобрести качественный материал:

В продаже можно найти много некачественного поликарбоната. Рекомендуется отдавать предпочтение маркам известных брендов.
Облегчённый поликарбонат можно использовать в странах с тёплым климатом

Материал с трудом выдерживает температурные перепады и имеет небольшой срок службы.
Стоит обратить внимание на производственные стандарты. Если на упаковке написано, что материал имеет толщину 4 мм, а по факту толщина 3,5 мм, то не следует покупать такое изделие.
Вес обыкновенных листов составляет 10 кг.
Качественные листы имеют обозначения на основании, которые свидетельствуют о нанесении специальной плёнки для защиты от солнечных лучей.

При изгибе качественный материал не должен трескаться.

Специалисты советуют проверять документы на поликарбонат. Упаковка должна быть качественной. Листы размещаются в полиэтиленовой плёнке. На полиэтилене не должно быть неровностей.

Зашиваем теплицу поликарбонатом

Такое сооружение достаточно прочен и прослужит очень долго. Чаще всего в паре с каркасом такого типа применяется сотовый поликарбонат.

Материал прикрепляется с помощью саморезов размерами 1,2х16. Перед тем как начать строительство, необходимо создать чертеж (схему) будущей теплицы, на которой необходимо указать размеры.

Очень часто выбираются размеры: 6х3 м и высотой 2,5 м. Для отапливаемой теплицы необходимо предварительно проложить все необходимые коммуникации.

Сборка каркаса имеет стандартный порядок: первым делом создается фундамент, далее каркасные стойки нужно порезать на куски необходимой длины.

Электролобзиком порежьте поликарбонат на листы нужных размеров. При раскрое листов необходимо учитывать коэффициент расширения поликарбоната. Так как он имеет свойство расширяться при нагревании, то в районе крыши нужно оставить небольшой зазор.

Располагать листы материала необходимо так, чтобы во время дождя вся вода могла стечь вниз по желобкам.

В зависимости от размеров теплицы ее заднюю стенку можно сделать глухой или с форточкой. В передней стене необходимо сделать дверь.

На ролике готовая теплица 6 на 12 метров сделанная из металлического профиля и поликарбоната.
