Как правильно построить теплицу из бруса?

Измерительные инструменты

Уровень водяной

Водяные уровни позволяют контролировать высоту фундамента. Он прост в использовании, не требует особой квалификации. Водяной уровень состоит из трубки с двумя стеклянными цилиндрами с отметками через 1мм и шланга. В трубку для лучшей видимости заливают подкрашенную воду.

Пузырьковый уровень позволяет не только откладывать и контролировать горизонтальные линии, но и контролировать вертикальность  конструкций. Есть уровни, которые имеют поворотный пузырек с лимбом и нанесенными отметками в градусах. Такой уровень позволяет контролировать любые углы. Уровни имеют длину до 3 метров.

Пузырьковый уровень

Устройство теплицы с двухскатной крышей

Разметив на участке размеры будущей теплицы, необходимо установить брус в каждом ее углу. Сделать это можно во время заливки фундамента, что придаст конструкции прочности и упростит процесс крепления основания каркаса.

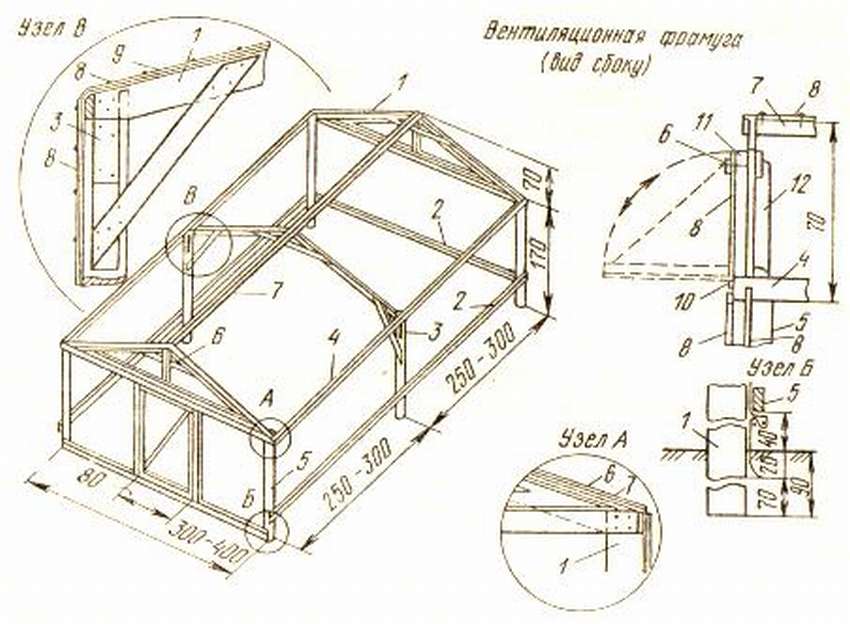

Теплица с двухскатной крышей

Если строительство осуществляется своими руками, лучше выполнять действия в таком порядке:

• по периметру проложить на фундамент несущий брус, прикрепив его в углах к вертикальным балкам;
• на определенном расстоянии установить вертикальные деревянные брусы, обычно меньшего размера, чем угловые. На противоположной стороне они должны быть зеркально отображены друг напротив друга;
• проложить основание крыши: укрепить брус по периметру. Вертикальные балки попарно соединить с противоположными горизонтальными брусками;
• установить стропила на каждую пару, выбрав оптимальный угол ската.;
• проложить на стропила доски для обрешетки крыши;
• укрепить недостаточно прочные детали каркаса диагональными рейками;
• построить дверь. Она состоит из основы – четырех брусков, образующих прямоугольник, и диагональных соединений. Косяк необходимо установить на фронтальной стороне, прикрепив ее ко всем несущим балкам (основание каркаса и крыши);

Фундамент для теплицы с каркасом из дерева

• выполнить окна или форточки для проветривания. Для этого между вертикальными балками нужно прикрепить горизонтальные, согласно требуемых размеров, и установить вертикальный брусок на высоту форточки. Это будет основой для установки окна;
• после этого выполняется облицовка. Стекло или поликарбонат потребуется прикрепить штапиками или саморезами соответственно. Деревянные окна и двери можно облицевать до установки на каркас теплицы, после чего навесить. Допустимо выполнить действия и после их прикрепления.

Установка теплицы на фундамент из бруса

Большинство вопросов, связанных с тем как правильно установить теплицу на брус своими руками, сводится в конечном итоге к одному моменту – какой вариант крепления каркаса к деревянной раме выбрать. На сегодняшний день существует несколько популярных вариантов установки, благодаря чему каждый сможет выбрать для себя оптимальный способ исходя из финансовых затрат и прилагаемых усилий. Если возникают некоторые сложности, то стоит посмотреть, как именно осуществляется монтаж теплицы из поликарбоната на брус на видео, которое представлено ниже в статье.

Завинчивание

Так как в продаже на данный момент времени не существует теплиц из поликарбоната, выполненных из полимерных труб, то стоит брать во внимание то, что для производства каркаса используют металл, а для нижней части металлическую обвязку. Процесс установки брусового фундамента для теплицы, выполненной из поликарбоната, по технологии завинчивания имеет свои особенности. Первым делом изготавливают фундамент из бруса

Нижнюю часть теплицы из листов поликарбоната фиксируют к основанию из дерева при помощи болтов. Согласно прилагаемой инструкции осуществляют сбор каркаса

Первым делом изготавливают фундамент из бруса. Нижнюю часть теплицы из листов поликарбоната фиксируют к основанию из дерева при помощи болтов. Согласно прилагаемой инструкции осуществляют сбор каркаса

Процесс установки брусового фундамента для теплицы, выполненной из поликарбоната, по технологии завинчивания имеет свои особенности. Первым делом изготавливают фундамент из бруса. Нижнюю часть теплицы из листов поликарбоната фиксируют к основанию из дерева при помощи болтов. Согласно прилагаемой инструкции осуществляют сбор каркаса.

Используемые для фиксации болты либо винты рекомендуется устанавливать по углам каркаса из поликарбоната. Количество точек крепления по периметру напрямую зависит от размеров теплицы и индивидуальных предпочтений. Минимальный шаг составляет 50 см, а максимальный – 100 см. Многие специалисты рекомендуют тщательно следить за тем, чтобы все крепежные элементы были установлены через одинаковое расстояние.

Арматурные стержни

Сделать фундамент под теплицу из бруса можно при помощи арматурных стержней. Арматурные отрезки пользуются большой популярностью на строительном рынке, так как способны выполнять несколько функций одновременно. Нижняя часть используется в качестве якоря, благодаря которому можно добиться прочной фиксации теплицы из поликарбоната, верхняя является штырем и используется для установки брусков из дерева либо полимерных дуг.

Арматуру разрезают на прутки длиной от 75 до 80 см. После того как коробка фундамента будет полностью готова, прутки забивают в землю так, чтобы арматура находилась с внешней либо внутренней стороны основания из древесины. Все монтажные работы в обязательном порядке должны выполняться поэтапно, только так получится добиться желаемого результата.

Стальные уголки

Кроме этого, крепление теплицы к фундаменту из бруса может осуществляться при помощи стальных уголков. Оцинкованные уголки изготавливают из довольно прочных стальных сплавов, в результате чего их можно использовать не только для деревянных, но и для металлических тепличных сооружений, выполненных из поликарбоната

Важно понимать, что такие крепежные элементы не относятся к бюджетному варианту, однако они являются самыми надежными. В целях экономии допускается использование стальных уголков только в тех местах, которым являются самыми важными, в остальных случаях подойдут гвозди, саморезы, болты

Внимание! В процессе сборки и установки теплицы из поликарбоната на брус необходимо придерживаться советов и рекомендаций опытных специалистов

Гвозди

Крепление теплицы к брусу при помощи гвоздей выбирают преимущественно те люди, у которых нет навыков работы в столярном и плотницком деле. Гвозди рекомендуется забивать через основание угловых и рядовых стоек, угол должен быть 45 градусов. Гвозди стоит забивать с наружной и внутренней стороны каркаса поликарбонатной теплицы. В качестве дополнительной подпорки для вертикальных стоек отлично подойдут отрезки бруса. После того как работы по установке стоек завершились, потребуется закрепить теплицу к брусу при помощи крестообразных распоров. Угловые стойки в данном случае служат дополнительной опорой для торцевых распорок, первого ряда стропил и верхней обвязки тепличного каркаса.

Арочная деревянная теплица своими руками чертежи

Категория: Столярные изделия 12 680

5

Арочная деревянная теплица своими руками, чертежи изделия и подробное описание. Из оконного бруса изготавливаются составные части теплицы, которая состоит из:

• арочных секций • передней и задней стенок • дверей и фрамуг

На рисунке показан чертеж теплицы состоящей из трех арочных секций.

Площадь покрытия грунта одной арочной секции составляет 5 (м²). В зависимости от площади покрытия, выбираем необходимое количество секций.

АРОЧНАЯ СЕКЦИЯ

Одна секция состоит из десяти одинаковых остекленных рам. Размеры рамы показаны на рисунке

1.

Продольный оконный брусок.2.Поперечный оконный брусок.3.Стекло.4.Штапик.

Применяемый способ соединения оконного бруса при изготовлении рамы – это шип открытый сквозной двойной (УК2). По центу углового соединения устанавливается деревянный шкант. Длинные бруски рамы, строгаются вдоль всей дины под углом 9° внутрь, как изображено на рисунке.

Все детали рамы соединяем на клей.

ПЕРЕДНЯЯ И ЗАДНЯЯ СТЕНКИ

Состоят из десяти четырехугольников, длинные стороны которых расположены под углом 18° относительно друг друга, и направлены к центру вписанной окружности двадцатигранника и соединяются между собой. Короткие стороны четырехугольников соединяются с дверной коробкой, которая располагается в центре сектора полуокружности. Одинаковые по длине стороны четырехугольников соединяются с арочной секцией.

Применяемый способ соединения оконного бруса при изготовлении рамы – это шип открытый сквозной двойной (УК2).

ДВЕРИ

Остекленные двухстворчатые, изготавливаются из брусков оконных рам. Способ соединения брусков, такой же, как и у оконных рам.

ФРАМУГИ

Вставляются в оконные рамы вместо стекол, в любом месте конструкции.

Технология изготовления арочной деревянной теплицы.

1.

Изготовим сборочные детали изделия.2.Несколько раз (3..5) обработаем детали антисептиком по дереву.3.Соберем рамы стенок.4.Соберем двери и дверные коробки.5.Соберем рамы арочных секций.6.Собираем стенки теплицы. Соединяем между собой, на морозоустойчивый силикон, десять четырехугольных рам с дверной коробкой при помощи шурупов по дереву или конфирматов 7 х 70 (мм).7.Собираем на плоской поверхности арочную секцию.

Соединяем между собой, на морозоустойчивый силикон, десять прямоугольных рам при помощи шурупов по дереву или конфирматов 7 х 70 (мм). Отверстия под конфирматы закрываем деревянными пробками.

8.

Установим на фундамент теплицы переднюю стенку и зафиксируем ее в нужном положении.9.Установим на фундамент первую арочную секцию. Один край обопрется на стенку. Вершина второго края обопрется на металлическую стойку, как показано на рисунке.

10.

Установим на фундамент вторую арочную секцию. Вершина одного края обопрется на металлическую стойку. Вершина второго края обопрется на вторую металлическую стойку.11.Установим на фундамент третью арочную секцию. Вершина одного края обопрется на металлическую стойку. Второй край обопрется на заднюю стенку.

Справка:

Перед сборкой каркаса, на фундамент положим два слоя рубероида и оцинкованный отлив. Каркас крепится к фундаменту анкерными болтами. Арочные секции соединяются между собой и с боковыми стенками на морозоустойчивый силикон, при помощи шурупов по дереву или конфирмататов.

12.

После того как собрали каркас, нанесем лакокрасочное декоративное покрытие.13.Произведем остекление.14.Навесим двери.15.Установим оконные фрамуги.

Арочная деревянная теплица своими руками изготовлена по чертежам.

Каркасная классическая теплица из дерева

Деревянный каркас для теплицы должен быть изготовлен из качественных материалов с высокими рабочими характеристиками.

Подготовка материалов

Для изготовления самодельной теплицы понадобятся пиломатериалы из лиственницы. Они отличаются высокой степенью устойчивости к процессам гниения и зарекомендовали себя как высокопрочные материалы. Но лиственница дорогая, поэтому ее можно заменить сосной или любой другой древесиной, предварительно пропитанной защитным составом от гниения. Сделанная из толстых брусьев теплица простоит несколько лет.

Для изготовления каркаса тепличного помещения выбирают доски или брусья со следующими параметрами:

• влажностью до 20%;
• без наличия дефектов в виде гнили, следов поражения вредоносными насекомыми;
• ровной поверхностью, без сколов, трещин и иных признаков брака.

На размер пиломатериалов влияет вес конкретного укрывного материала. Поскольку самыми востребованными материалами для накрытия парника являются полиэтиленовая пленка с толщиной 100–200 микрон, стекло плотностью 5–10 мм и поликарбонатные листы 4 мм, то используют бруски для обвязки с сечением 100 x 100 мм и брус для стоек 50 x 100 мм. Для обустройства грядок потребуются разные по ширине и длине доски, шифер.

Разметка участка

При выборе места под установку теплицы нужно ориентироваться на такие рекомендации.

Участок должен быть достаточно открытым и освещенным, чтобы на строение не падала тень от других сооружений, а также садовых насаждений. Конструкцию из поликарбонатных листов хорошо размещать рядом с южной стеной жилого строения, но с учетом возможного схода снега с крыши. Нужно рассчитать оптимальное расстояние, чтобы не разрушить парник.

Во избежание застоя влаги лучше отдавать предпочтение местам на возвышенности. На глинистом грунте строить теплицу также не рекомендуется из-за застоя воды, что препятствует нормальному воздухообмену в корневой системе агрокультур.

Для лучшего прогрева грунта ранней весной тепличное сооружение обустраивают на южных склонах холмов.

Такой подход к выбору участка под теплицу позволит обеспечить в достаточном количестве свет и тепло внутри ее пространства. Разметку выполняют при помощи колышек и веревки.

Установка каркаса

Подробная схема изготовления теплицы из бруса своими руками выглядит следующим образом.

По всему периметру нужно присоединить брус-основание (50 x 100 мм) к закладному креплению. С торцевой части строения следует предусмотреть зазор для установки дверей.

После чего необходимо выставить опорные стойки (50 x 50 мм) по углам и сторонам сооружения и закрепить к основе посредством металлических уголков и саморезов. Следующим этапом укрепляют боковые и угловые опоры при помощи пиломатериалов (50 x 50 мм) по диагонали.

Остается провести монтаж дверной коробки к боковым опорам, закрепить карниз с торцов и обустроить двускатную кровлю.

Стенки и двери

Для изготовления деталей используют полубрус с размером 45 x 90. Здесь главное – выполнять соединение элементов рам под одним и тем же углом. Доски полотна панели сначала вставляют в раму, заранее сделав в ее деталях четверть, – это будет выемка под доски полотна. После чего заготовки обрезают под углом с учетом определения размера. Верхние рамы также нужно подготовить под стекла. Для сборки панелей применяют прошедшие сушку доски.

Монтаж панелей начинают с торцевых стен. Для этих работ подойдут финишные крепежные элементы с маленькими шляпками и длиной 75–100 мм. Сборка боковых панелей теплицы производится по аналогичной схеме. Установленные между стойками панели обязательно должны быть обработаны антисептическим средством.

Для деревянных строений подойдут двери облегченной рамной конструкции. Монтаж ручки рекомендуется делать на отдельную доску в двери.

Остекление

На элементы фронтона монтируют рейку, промазывают герметиком и в полученные гнезда вставляют подогнанные согласно размерам стекла. С наружной стороны аналогичным образом укрепляют стекла и фиксируют гвоздиками небольших размеров.

По такому же принципу осуществляют установку стекол на крыше теплицы. Роль опоры будет выполнять рейка, зафиксированная по боковым поверхностям стропильных балок, где предусмотрен отступ на толщину стекла и рейки от верхнего края. Для фиксации стекла применяют герметик, штапик и гвозди.

Технология монтажа теплицы из дерева

Выбор древесины для строительства теплицы

Рассмотрим их подробнее:

1. Дубовый брус отличается необычайной прочностью и устойчивостью к гниению. По этой причине он является одним из наиболее дорогих пиломатериалов. Теплица из древесины дуба получится красивой и надежной. При отсутствии финансовых ограничений такое сооружение можно смело рекомендовать к изготовлению.
2. Сосновый каркас теплицы из деревянных брусков легче дубового, но более подвержен неблагоприятным воздействиям со стороны грунта и погодных условий. Однако при обработке такого пиломатериала антисептиком с последующей окраской изготовленная из него теплица может прослужить своим хозяевам пять лет и более.
3. Еловый брус отличается более доступной ценой, но недостаточным содержанием смол, препятствующих развитию гнилостных процессов в его древесине. Поэтому пропитка этого материала перед использованием антисептиками является обязательной процедурой. По прочности каркас теплицы, изготовленный из ели, ничем не хуже своего соснового аналога.
4. Каркас, изготовленный из лиственницы, отличается высокой прочностью и устойчивостью к влаге. При длительном контакте с водой древесина этого дерева не разбухает, а набирает еще большую прочность. Этим свойством лиственница особо отличается от деревьев других хвойных пород. Брус для теплицы, изготовленный из нее, не нуждается в обработке антисептиками за исключением его нижней части, соприкасающейся с грунтом. Во многом своим замечательным свойствам древесина этого дерева обязана смолам, пропитывающим ее структуру.

Установка опоры под теплицу

1. Столбчатый фундамент. Его основой служат куски свай, перемычки оконных проемов, трубы д. 150-400 мм, заполненные цементной смесью. Если в основании конструкции будет брусковая обвязка, столбики фундамента следует располагать по периметру будущей теплицы с шагом 1-1,2 м. Если обвязка не предполагается, их нужно устанавливать под каждой стойкой каркаса. Глубина залегания такого фундамента составляет в среднем 400-600 мм. Более прочный и массивный фундамент не требуется в связи с малым весом теплицы.
2. Ленточный фундамент. Для легкой конструкции его можно сделать из деревянного бруса. По периметру будущей теплицы нужно выкопать траншею 250-300 мм в ширину и ниже глубины промерзания почвы. Затем на 2/3 выемку надо заполнить песком и на 1/3 щебнем средней фракции 15-30 мм. Засыпка песка и щебня должна сопровождаться их послойным уплотнением с помощью трамбовки. Затем на щебень следует уложить рубероид, а поверх этой гидроизоляции — деревянный брус 300х300 мм, который предварительно должен быть пропитан антисептиком и водоотталкивающим составом. По углам фундамента брус соединяется в паз или шип. Свободные края рубероида нужно завести на боковые поверхности бруса и закрепить на них с помощью степлера. Ленточный фундамент готов.

Установка каркаса для стен

Для каркаса можно использовать только брусок сечением 50х50 мм, если размеры теплицы небольшие. В этом случае расстояние между стойками делают равным 80-100 см, соблюдая принцип равноудаленности (конкретное расстояние зависит от общей длины и ширины периметра).

Для больших теплиц основные несущие опоры, в том числе для дверных проемов, делают из бруса сечением 100х100 мм, а для промежуточных опор, перемычек, распорок и стропил крыши выбирают сечение 50х100 мм.

Установку каркаса проводят в такой последовательности:

1. Режут брус в размер. При этом проводят селекцию материала, обходя мертвые сучки и прочие дефекты.
2. Обрабатывают дерево антисептиком.
3. Готовят фундамент к монтажу нижней обвязки — изолируют бетон от контакта с деревом. Цоколь ленточного фундамента застилают рулонной гидроизоляцией (рубероидом, рубемастом и т. п.). На торцы свай кладут прокладки из такого же материала.
4. Монтируют нижнюю обвязку на фундаменте. Угловые соединения бруса крепят простейшим способом — в полдерева. Для ленточного фундамента можно использовать соединение встык, но при этом необходима фиксация с помощью металлических монтажных пластин. Вначале элементы обвязки крепят «предварительно» — только друг с другом. Затем проверяют диагонали, и фиксируют окончательно анкерами к фундаменту.
5. Устанавливают несущие стойки — в углах и в дверных проемах. Если теплица большого размера и прогоны верхней обвязки длинные, то сразу устанавливают и по одной промежуточной стойке, чтобы балки верхней обвязки не провисали. Каждую стойку выравнивают по вертикали, крепят к нижней обвязке и фиксируют временными упорами.
6. Монтируют верхнюю обвязку. Проверяют соблюдение уровней и плоскостей каждого элемента конструкции. При необходимости корректируют положение стоек.
7. Устанавливают остальные стойки. Монтируют поперечины, укосины, дверную коробку и обустраивают проемы для окон или фрамуг.

Выбираем форму теплицы

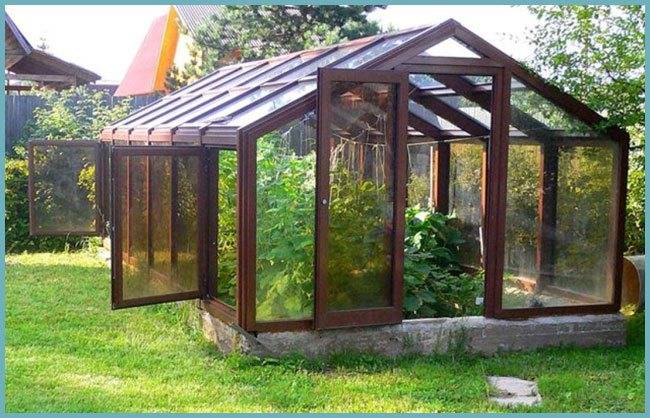

Если изучить различные фото теплицы из дерева можно заметить разную форму строений. Разберёмся, чем они отличаются:

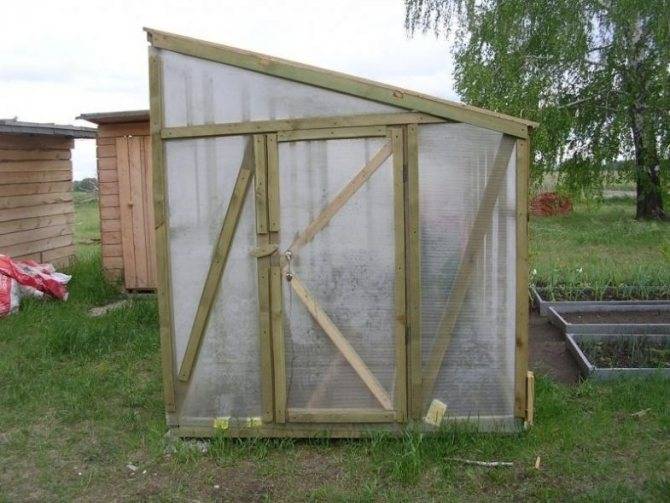

Односкатная

Обычно используется в качестве пристройки к дому, сараю, летней кухне. Считается очень экономичной версией, поскольку её легче отапливать, можно сделать доступ из тёплого помещения.

Представляете, как это удобно, зима, а хозяин в домашней одежде работает в летнем саду, везде растут культурные растения и смонтированы кашпо с красивыми цветами в жилое помещение идёт чистый воздух, создающийся растениями.

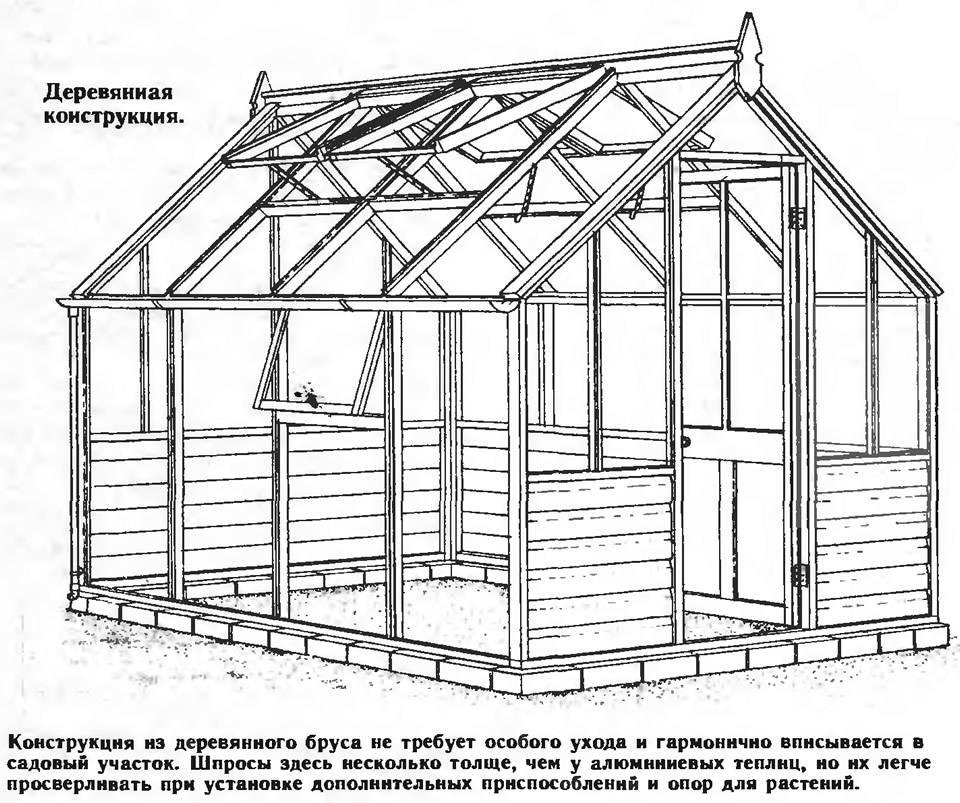

Двускатная

На фото двускатных теплиц из дерева можно видеть характерную крышу с наклоном по обе стороны. Это самостоятельное строение. Обычно предлагается намного больше пространства, чем в односкатной версии.

Для этого может понадобиться фундамент. Допускается использование стеклянной крыши и окон для проветривания помещения. Однако затраты на данную модель значительно возрастут.

Шаровая деревянная теплица

Это разборной вариант парника. Для создания требуется уменьшенное количество материала, но устойчивость обеспечивается распоркой и оттяжкой, закреплённой кольями в земле.

Теплица из деревянных брусков своими руками

Для построения каркаса из дерева потребуется брус. Количество материала рассчитывают по чертежу, где указаны точно все размеры. Приобретать надо с запасом на случай брака или других непредвиденных работ.

Принцип построения парника показан на видео

https://youtube.com/watch?v=g-7uTgGqibM

Закладка фундамента

Для сезонной конструкции деревянных теплиц основание делать необязательно. В фундаменте нуждаются:

• постройки пристенного или углубленного типа;
• капитальные сооружения больших размеров;
• парники, установленные на склоне.

Часто для деревянной теплицы создают основание из аналогичного материала. Фундаментом выступает рама из бруса. Заготовки используют из лиственницы или дуба сечением 150х150 мм.

Хорошую защиту деревянного каркаса от земли обеспечивает столбчатый или винтовой фундамент. Бетонная лента для таких парников непопулярна.

Каркас теплицы из дерева

Каркас собирают из бруса. Сначала обустраивают раму нижней обвязки. По углам брус соединяют монтажными уголками. Перпендикулярно к раме устанавливают стойки. Заготовки выравнивают по уровню, фиксируют укосинами. Стойки устанавливают шагом максимум 1,5 м. Обязательно опоры ставят по углам, на торцевых стенках для образования дверного проема.

Сверху стойки соединяют верхней обвязкой. Рама из бруса получается аналогично нижней конструкции. Вверху стойки с обвязкой усиливают укосинами. Элементы обеспечат устойчивость каркаса из дерева.

Установка крыши деревянной теплицы

Стропила крыши собирают на земле. Если конструкция двухскатная, из брусков собирают равнобедренные треугольники. Когда делается деревянная арочная теплица своими руками, для создания дуг нужны лекала. Из досок вырезают отдельные элементы, соединяют их клеем и саморезами. Готовые стропила ставят на каркас, крепят болтами к верхней обвязке. Для устойчивости элементы между собой соединяют продольными рейками.

Покрытие деревянной теплицы

Дачники умудряются использовать любой прозрачный материал для остекления. В ход идут даже вырезанные фрагменты пластика из бутылок. Однако для правильного остекления принято применять поликарбонат, стекло или пленку.

Полиэтиленовая пленка

Самым дешевым, простым и распространенным материалом считается пленка. Укрывной материал прибивают к каркасу гвоздями через подложенные рейки. Пленка выдерживает один сезон. На следующий год ее заменяют.

Стекло

Популярность стеклянных парников уходит в прошлое. Материал дорогой, хрупкий, тяжелый. Стекло применяют только для капитальных теплиц. Листы крепят к деревянному каркасу штапиками. Для уплотнения используют герметик. Иногда дачники создают парники из старых оконных рам. Только такой вариант позволяет возвести конструкцию практически бесплатно.

Поликарбонат

Материал занял золотую середину между пленкой и стеклом. Благодаря гибкости, поликарбонат подходит для укрытия арочных каркасов. Материал легкий, отличается длительным сроком эксплуатации, но со временем тускнеет. К каркасу из дерева поликарбонат фиксируют саморезами с уплотнительными шайбами. Листы стыкуют соединительным профилем. На торцы ставят заглушки, чтобы внутрь ячеек не проникала пыль.

Монтаж дверей и форточек

Створки форточек собирают из реек. Обычно на 2 пог. м предусматривают 1 фрамугу. По норме общая площадь всех форточек составляет 25% по отношению к площади теплицы. При наличии перегородок фрамуги ставят на каждый отсек.

Подробнее об обустройстве форточек рассказывают на видео:

В общих чертах схема постройки теплицы из дерева своими руками предусматривает установку фрамуг по следующим правилам:

• форточку не располагают близко к двери;
• первую фрамугу ставят по центру теплицы, а остальные по необходимости;
• оптимальным местом расположения фрамуг является верх теплицы на высоте 2/3 от земли;
• по возможности фрамуги делают с южной стороны.

Если регион характеризуется сырым климатом, частым выпадением осадков, для теплицы предусматривают дополнительную форточку.

Створку двери собирают из бруса сечением 50х50 мм. Для обшивки используют тот же материал, чем остеклена теплица. Створки дверей и форточек навешивают петлями.
