Выключатели с подсветкой
Такие коммутационные приборы позволяют сохранить чистоту стен. Довольно часто приходится включать свет ночью, когда кругом темно. При попытке нащупать в темноте клавишу выключателя, часто рука, вместо клавиши, попадает на стену и засаливает его. В результате на стеновой поверхности, вокруг коммутационного устройства, образуются потертости.
Поскольку разница в цене незначительная, использование выключателя с подсветкой становится приоритетной. Однако многие покупатели выбирают по-прежнему классические модели. Почему так происходит?
Такая ситуация возникает из-за того, что через интернет распространяются разные слухи и «легенды» об отрицательных сторонах подсветки:
Подобные разновидности коммутационных элементов потребляют электроэнергию в большем количестве, чем установлено нормативами.
Частично эти сведения можно считать достоверными. При подсоединении выключателей с подсветкой в электрическую сеть подсвечиваемый элемент потребляет примерно 1 Вт энергии. К концу полного месяца этот показатель становится равным 0.5-0.7 кВт/час. Поэтому 3-5 руб. за удобство и комфорт с подключенной подсветки потребуется заплатить.
Сегодня эта страшилка со временем теряет свою актуальность в силу незначительности дополнительных затрат.
Пошаговая инструкция подключения одноклавишного выключателя
Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:
- подключение контактов переключателя и лампочки;
- коммутация кабелей внутри распределительной коробки.
Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.
Подключение выключателя и лампы
- Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.
К патрону подводятся два провода и крепятся винтами к соответствующим контактам
При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет
Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова
Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта
Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.
Монтаж наружного выключателя производится сразу на поверхность стены
На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.
После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.
Коммутация кабелей в распределительной коробке
Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.
Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.
Индикатор приводится в действие прикладыванием пальца к красному колпачку
Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.
- Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
- Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
- Устанавливается клавиша на выключатель. Сборка и подключение завершены.
Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку
Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.
Конструкция и назначение выключателей
Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.
Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей. Они состоят из 4 основных частей:
- рабочего узла (металлическая основа с контактами и кнопочным приводом);
- крепежа (лапок или усиков из металла, соединенных с металлической пластиной);
- декоративного оформления (панели или рамки);
- динамической части – пластиковой клавиши.
Часть деталей, в основном, внутренних, выполнена из металла (например, оцинкованной стали), внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

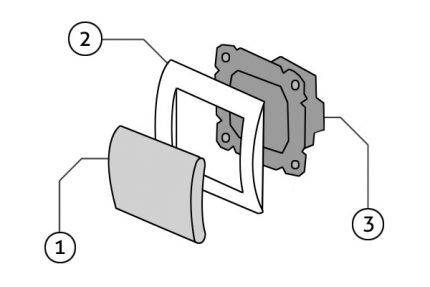

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм
Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.
Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен). Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.
При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни — IP 40, для наружного (уличного) монтажа — IP 55
Функциональность приборов
Устройство с дистанционным типом управления Отличия приборов по функциональности необходимо учитывать, если требуется установить выключатель с дополнительными функциями. Чтобы подобрать оптимальный вариант, следует рассмотреть основные разновидности:
- проходные – по принципу работы это не выключатели, а двухпозиционные переключатели, которые замыкают или размыкают необходимую ветвь электрической цепи; работают на основе трех микроконтактов, иногда срабатывают с задержкой;
- перекрестные/реверсивные – предназначены для управления одним источником света из трех и более точек; например, можно включить свет в коридоре на первом этаже, а выключить на последнем, часто используются в спальнях – один рядом с дверью, другой около кровати;
- световые регуляторы (диммеры) – позволяют плавно менять освещенность в помещении;
- дистанционные – дополняются специальными пультами, одна из разработок системы «умный дом».
Выключатель с датчиком движения Современные выключатели и переключатели могут включать в себя несколько различных функций одновременно. К наиболее распространенным относятся:
- подсветка – позволяет быстро найти устройство в темноте, может служить своеобразным ориентиром при движении по комнате;
- контроллеры – используются, если осветительный прибор расположен в одном помещении, а выключатель в другом, на корпусе, одновременно с лампочкой, включается и выключается небольшой диод;
- таймер – автоматическое прерывание цепи через заданный промежуток времени, после чего свет гаснет;
- датчик движения – реагирует на передвижения в комнате, позволяет сэкономить электроэнергию – не «забудет» выключиться, если в комнате никого нет;
- датчик присутствия – относительно новая разработка, контролирует с помощью инфракрасного излучения, которое «проверяет» наличие человека в комнате – свет не выключится, даже если долго находиться в одном положении.
Принципиальная схема подключения
Выключатель света выглядит на схеме так:
Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).
Следующая схема ближе к современности:
Тут в электрический блок подается 3-проводной кабель питания.
- бронзовый провод — фазный
- синий провод — нейтральный
- желто-зеленый — защитный провод
Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.
Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:
- Трёхжильный шнур питания направляется к следующему переключателю.
- Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.
Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.
Полезное: Сборка электрического щитка в квартире или частном доме своими руками
Как выбрать одноклавишный выключатель?
В строительных магазинах представлен большой ассортимент данных товаров. Там Вы сможете найти подходящий по характеристикам и дизайну выключатель. Среди лучших производителей одноклавишных выключателей рекомендуют Legrand:
- Напряжение: 250В;
- Нагрузка: 10А;
- Товар должен соответствовать ГОСТу: Р 51324 1-99.
Не забывайте о значке производителя. Это укажет на сертифицированность товара. Выбирайте качественные выключатели, которые подходят для установки в нужном Вам месте. Во влажных местах, где возможно попадание воды на выключатель, используют специальные одноклавишные водонепроницаемые. Учитывайте качество сборки и мягкость нажатия кнопки.
Вакуумные выключатели ВВТЭ-М-10, ВБПС-10, ВВЭ-М-10, ВБПВ-10, ВБЧ-СП-10, ВБЧ-СЭ-10, ВБСК-10 (ОАО «Электрокомплекс», г. Минусинск)
Технические характеристики вакуумных выключателей приведены в табл. 10, 11.
Таблица 10. Технические характеристики вакуумных выключателей ВВТЭ-М-10, ВБПС-10, ВВЭ-М-10, ВБПВ-10
Параметр | ВВТЭ-М-10 | ВБПС-10 | ВВЭ-М-10 | ВБПВ-10 |
Номинальное напряжение, кВ | 10 | |||
Номинальный ток, А | 630—1600 | |||
Номинальный ток отключения, кА | 12,5; 20; 31,5 | 1,5; 20; 31,5 | 20; 31,5 | |
Полное время отключения, с | 0,04 | 0,055 | 0,04 | 0,035 |
Собственное время включения, с | 0,1 | 0,06 | 0,1 | 0,06 |
Коммутационная износостойкость, циклов ВО: | ||||
при номинальном токе | 50000 | 25000 | 50000 | 25000 |
при номинальном токе отключения | 50 | |||
Габариты (ВxШxД), мм | 640x547x436 | 650x560x390 | 828x617x593 | 828x617x623 |
Масса, кг, не более | 77 | 73 | 96 | 92 |
Привод | Электромагнитный | Пружинномоторный | Электромагнитный | Пружинномоторный |
Примечание. 1. Выключатели ВВТЭ-М-10 и ВБПС-10 предназначены для установки в ячейки КРУЭ-6П, 2КВЭ-6М, КРУП-6П, а также для замены маломасляных выключателей в любых типах распределительных устройств; исполнение — стационарное. 2. Выключатели ВВЭ-М-10 и ВБПВ-10 предназначены для установки в КРУ типов К-104, КМ-1Ф, К-49. Выключатели по своим присоединительным размерам и схемам управления взаимозаменяемы с выключателями типов ВК-10 и ВКЭ-10; исполнение — выкатной элемент.
Таблица 11. Технические характеристики вакуумных выключателей ВБЧ-СП-10, ВБЧ-СЭ-10, ВБСК-10, ВВЭ-М-10 с электромагнитным приводом
Параметр | ВБЧ-СП-10 | ВБЧ-СЭ-10 | ВБСК-10 | ВВЭ-М-10 |
Номинальное напряжение, кВ | 10 | |||
Номинальный ток, А | 630–1 600 | 2000—3150 | ||
Номинальный ток отключения, кА | 20; 31,5 | 12,5; 20 | 31,5–40 | |
Полное время отключения, с | 0,04 | 0,05 | ||
Собственное время включения, с | 0,1 | |||
Коммутационная износостойкость, циклов ВО: при номинальном токе при номинальном токе отключения | ||||
30 000 50 | 50 000 50 | 10 000 25 | ||
Габариты (ВxШxД), мм | 960x560x516 | 1160x560x516 | 492x467x310 | 945x624x678 |
Масса, кг, не более | 104 | 42 | 210 |
Примечания: 1. Выключатели ВБЧ-СП-10 и ВБЧ-СЭ-10 предназначены для установки в КРУ типов КРУЭ10, КРУЭП-10, ПП-10-6/630ХЛ1; исполнение — выкатной элемент. 2. Выключатель ВБСК-10 предназначен для замены маломасляных выключателей; исполнение — стационарное. 3. Выключатель ВВЭ-М-10 предназначен для установки в КРУ типа К-105 и замены маломасляных выключателей; исполнение — выкатной элемент, стационарное.
Чем хороши двухклавишные выключатели
По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой. Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).
Входящий и выходящие контакты
Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.
- При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
- К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
- Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
- Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
- Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.
Регулируемый выключатель света
Цены на регулируемые выключатели
Диммер
К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.
Подробности
Технические характеристики
К главным технических параметрам одноклавишных выключателей бытового типа можно отнести:
- Рабочее напряжение – от 220 до 250 В.
- Номинальный ток от 4 до 16 А.
- Степень защиты от попадания твердых частиц и жидкостей.
- Прочность механического характера.
- Температурный диапазон, в котором изготовитель гарантирует бесперебойную работу прибора.
Как правило, на обратной стороне механизма рабочего типа изготовить прописывает главные технические параметры. К примеру, взять маркировку 10 А 250 В. Это значит, что максимальное значение тока 10 А, а максимальное напряжение 250 В, при которых допустимо применение такого конкретного устройства.
Популярные изготовители
Дизайн весьма разнообразный (и по оттенкам, и по габаритам, форме управляющей клавиши, а также декоративной рамки).
Область применения, назначение и место монтажа
Модели одноклавишного типа предназначены для выключения и включения одного электрического устройства или одновременно управления несколькими устройствами:
- декоративной подсветки фасадов здания снаружи.
- Устройств для наружного освещения.
- Водных нагревателей (накопительных или проточных).
- Вентиляторов (приточных, вытяжных, потолочных или напольных).
- Настенных или потолочных светильников (вне зависимости от количества ламп).
Выключатели устанавливают в местах, которые самые удобные для дальнейшего применения. К примеру, изделия для управления освещениям в помещении устанавливают около входных дверей. Ранее такие выключатели монтировали на уровне человеческой головы среднего роста. По эргономическим современным требованиям их, в основном, устанавливают так, чтобы не пришло поднимать руку (то есть на высоте 0.8-1 метр от напольного уровня).
Особенности конструкции
По внешнему оформлению проходной выключатель одноклавишного типа для света ничем не отличается от аналога стандартного типа. Его технологической особенностью будет конструкция и алгоритм работам внутренних контактов коммутирующего типа. При изменении положения клавиши фаза переключится с одного контакта выходного типа на другой. Если подключать один световой источник посредством двух таких переключателей, то можно осуществить включение и выключение их двух мест. Такие прибор находят широкое применение, к примеру, в обустройстве освещения коридоров большой длины, лестничных пролетов или комнат с большой площадью. Вот пример – один выключатель устанавливают в начале коридора, а второй в конце. Тогда, войдя в коридор и включая освещение, можно отключить его при выходе.
Для настольных ламп, торшеров, бра и переносных светильников
Монтаж выключателя одноклавишного типа непосредственно на провод электрического питания, который идет от электроприбора к розетке, сильно увеличивает удобство применения таких устройств освещения, как настенные бра, торшеры или настольные лампы. Внутри маленького корпуса смонтирована контактная группа, которая при переключении клавиши управления замыкает или даже размыкает электроцепь. Для повышения эксплуатационной безопасности (к примеру, при смене лампы без отключения устройства от розетки) контакты коммутации в положении «выкл» начинают «разрывать» оба провода (фазу и ноль). Обычно эти переключатели рассчитаны на ток до 4А, которого вполне хватает для большого количества переносных бытовых устройств для освещения.
Выключатели, имеющие встроенную подсветку
Схемы подключения выключателей
Чаще всего у домашнего мастера возникает вопрос, как подключить выключатель с двумя клавишами или большим числом переключателей. Чтобы дать ответ на этот вопрос, нужно поэтапно рассмотреть особенности подсоединения, начиная с одноклавишной модификации. Ниже приведены распространенные схемы подключения для разных моделей.
Подключение одноклавишного выключателя
Для начала стоит сказать, что переключающее устройство ставят только на разрыв фазы. Нулевой проводник от монтажной коробки идет к светильнику, а фаза к выключателю. При переключении клавиш прибора сеть замыкается или размыкается, включая и отключая лампочку.
Последовательность подключения:
- От распределительного щита к коробке прокладывают кабель.
- Жилу с фазой подключают к выходу коммутирующего устройства.
- Синий провод подсоединяют к шине нуля.
- Коробку закрывают заглушкой.
- На клеммах переключателя закрепляют провода.
- На прежнее место устанавливают клавишу в подрозетнике.
Как подключить приставку к старому телевизору для цифрового телевидения
Подключение двухклавишного выключателя
Чтобы дать ответ на вопрос, как подключить двухклавишный выключатель, стоит сказать, что он бывает двух типов. Чаще используют модели с общим входом фазы и двумя раздельными выходами. В этом случае в монтажной коробке на лампочки расходятся нулевые жилы, а кабель с фазой подключают к входу двухклавишной модификации.
От каждого выхода через распределительную коробку идет собственный проводник. К каждому светильнику подходит свой провод. Их можно включать одновременно или раздельно.

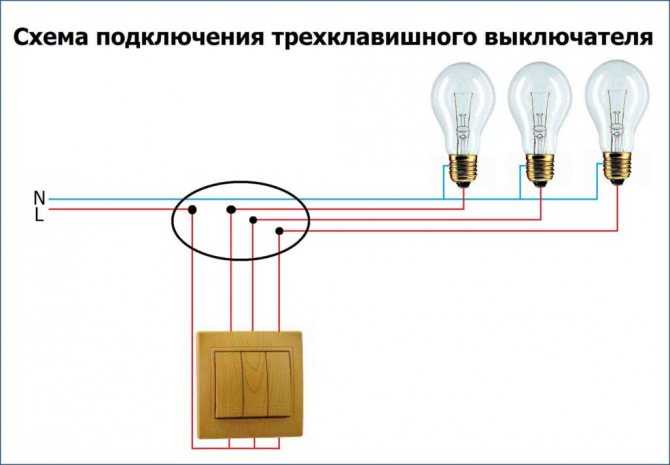

Подключение трехклавишного выключателя
Разобравшись, как подключить двухклавишный выключатель к двум лампочкам, несложно понять последовательность выполнения работы с трехклавишными моделями. Принцип подключения такой же самый, только от коробки отходит большее количество проводов.
Подключение перекрестного выключателя
Благодаря схеме несложно понять, как подключить перекрестный выключатель к лампочке. Подобные устройства дают три и более точки управления осветительными приборами. Промежуточный или перекрестный переключатель используют в комплексе с парой проходных моделей.
Коммутирующее перекрестное устройство бывает с одной или двумя клавишами. В одноклавишной модели 4 клеммы, поэтому из распределительной коробки к ней идет 4 провода. Перекрестный выключатель устанавливают в разрыв пары жил. Иными словами, с одной стороны к прибору подключают пару кабелей, идущих от выхода первого проходного устройства, а с другой стороны – от выхода второго переключателя проходного типа.
Подключение проходного выключателя
Теперь разберемся, как подключить проходной выключатель с разным количеством клавиш. По своей сути, эти приборы больше напоминают не двойной или тройной выключатель, а переключатель. Внешне они похожи на одноклавишные модели, но в общей системе их всегда применяют парно. Нулевой провод прокладывают так же, как описано для стандартных модификаций с одной или несколькими клавишами. Фаза идет из коробки на вход одного устройства. К входу второго переключателя подсоединяют жилу, идущую на светильник.
Второй выход первого прибора соединяют через распределительную коробку с третьим выходом второй модели. Соответственно, третий выход первого переключателя связывают жилой с выходом второго агрегата.
Фирмы-производители выключателей
Чем выше репутация производителя, тем соответственно лучше и качество выключателей
Поэтому выбирая выключатель для своего дома, квартиры, важно не проигнорировать этот момент. Конечно каждый покупатель ориентируется на свои финансовые возможности и уже по судя ним выбирает бренд. Благо выбора выключателей предостаточно
Начнем с лучших из них. Более подробно о всех популярных производителях розеток и выключателей премиум и эконом сегмента читайте в большой обзорной статье. Мы поможем выбрать лучшую модель для вашего дома
Благо выбора выключателей предостаточно. Начнем с лучших из них. Более подробно о всех популярных производителях розеток и выключателей премиум и эконом сегмента читайте в большой обзорной статье. Мы поможем выбрать лучшую модель для вашего дома.
Компания Legrand из Франции
Французский бренд на рынке с середины XIX века. Компания входит в пятерку лучших европейских производителей электрики, поскольку в производстве задействованы новейшие технологии.
Фирма Legrand
Корпус выключателей бренда Legrand выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации
В ассортименте этой продукции вы можете найти самые разные виды настенных выключателей. Есть как традиционные модели, так и устройства с творческой задумкой.
Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой.
Качественные корпуса всех приборов, вне зависимости от их стоимости, изготавливаются только из самозатухающего пластика. Таким образом устройство безопасно в эксплуатации. Legrand — новый подход в сфере дизайна, эти выключатели впишутся в любой интерьер вашего дома.
Шведская фирма АВВ
В конце прошлого века произошло слияние двух крупных шведских концернов. Так появилась эта фирма. В наше время это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.
Фирма АВВ
Поскольку бренд предлагает простой монтаж, возможность выборочно собрать необходимые вариации модульных решений, из предлагаемых элементов, то стоимость изделий этой фирмы автоматически возрастает. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы. Такие, как: сталь, дерево или бронза.
У бренда АВВ есть свой ассортимент изделий , различный по внешнему виду. Reflex выполнен в виде фигур строгих геометрических форм, Impuls напротив, имеет мягкие закругленные линии.
Коллекции этого бренда отличаются от других, к примеру тем, что во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора.
Французский бренд Schneider Electric
Изначально, в XIX веке это была компания по производству вооружений. Позже освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.
Фирма Schneider Electric.
Ассортимент продукции Schneider предлагает выключатели нескольких видов: со световой индикацией, проходные, с дистанционным управлением, с датчиками, и другие разнообразные вариации. Конечно все они отличаются высочайшим качеством.
Фирменное отличие продукции Schneider – наличие пружинных контактов из бронзы. Благодаря чему, исчезает необходимость использования дополнительного зажима, при этом качество контакта не теряется.
Дизайн французских выключателей отличается широким разнообразием. От классического стиля до смелого авангарда. Есть даже съемные разноцветные рамки горизонтального и вертикального типа. Коллекции бренда включают вертикального типа различных расцветок. Производной продукцией компании является Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.
Учитывая такое разнообразие функций и дизайнерского подхода выключателей от Schneider, вполне логично , что эти изделия отличаются высокой стоимостью даже в стандартных моделях.
Схема соединения проводов в распредкоробке
Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:
кабель питания от щитовой
идущий вниз на выключатель
на светильник
Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.
Удобнее всего это сделать зажимами Wago.
Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.
После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.
Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.
Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.
Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.
Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.
Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?
На что обратить внимание при выборе?
Хотя стандартный электрический выключатель является довольно простым устройством, при его выборе необходимо учесть несколько основных моментов:
Первое, на что следует обратить внимание при выборе изделия, – это на тип проводки (скрытая или открытая) и условия последующей эксплуатации. Естественно выключатель, рассчитанный на работу внутри помещения, ни в коем случае нельзя использовать снаружи. Затем следует определить количество контактных групп Для включения/выключения обычной комнатной люстры обычно используют однополюсные выключатели, которые подсоединяют в «разрыв» провода «фазы»
Затем следует определить количество контактных групп Для включения/выключения обычной комнатной люстры обычно используют однополюсные выключатели, которые подсоединяют в «разрыв» провода «фазы»
Для управления мощными водонагревательными устройствами профессионалы рекомендуют применять двухполюсные изделия, которые отключают от прибора оба питающих провода («ноль» и «фазу»). Чтобы контакты не подгорали в процессе эксплуатации, а изделие прослужило как можно дольше, электрические параметры выключателя (рабочее напряжение и номинальный ток) лучше выбирать с запасом
Внешнее оформление выключателя также имеет важное значение при выборе. Многообразие цветовых расцветок (от стандартного классического белого до ультрасовременного стального) современных клавишных выключателей позволяет подобрать изделие, которое будет гармонировать с общим дизайном помещения
И последний (хотя и не менее важный) показатель, влияющий на выбор коммутационного приспособления – это его цена. Как правило, чем дороже изделие, тем более качественные материалы были использованы для его изготовления. Да и конструкция механизма у дорогих устройств более надежная и долговечная. Поэтому за дешевизной при выборе комплектующих электротехнических компонентов не стоит гнаться. От этого, в конечном итоге, может зависеть не только срок бесперебойной эксплуатации, но и безопасность.
