Немного о штульповых окнах ПВХ
В продаже все чаще можно встретить современные, более функциональные оконные конструкции ПВХ. Выбрать свою модель можно по числу камер, цвету пластикового профиля, способу открывания и особенностям стёкол. В этой небольшой заметке, давайте, поговорим о типах открывания окон. И более подробно затронем штульповую систему открывания. По разновидностям открывания оконные системы ПВХ можно подразделить на две большие группы. К первой группе можно отнести оконные конструкции с поворотным способом открывания, поворотно-откидным, параллельно выставляемым, параллельно-сдвижным и складным.
Ко второй категории относятся окна, у которых система открывания сделана на раздвижной основе. Модели этой группы менее распространены, поскольку для их монтажа приходится делать большие полости в стенах. Это совсем не подходит для российских климатических условий. К этой же категории относятся окна с портальным способом открывания.
Теперь давайте рассмотрим подробнее штульповый механизм открывания окон ПВХ.
Штульп представляет собой механизм для открывающихся сворок пвх окон. Он предназначен для плотного соединения створок. Этот механизм имеет ряд специфических особенностей, перечисленных ниже.
· Этот тип конструкции может предлагаться в нескольких вариантах. К примеру, в зависимости от специфики знания и оконного проема, а также пожеланий заказчика, оконные створки могут оснастить штульпом, как по отдельности, так и обе вместе.
· Штульповая конструкция открывания позволяет освободить оконный проём. Сам штульп по внешнему виду похож на брусок. Он закрепляется на створку и двигается вместе с ней. Для обычного человека даже незаметно, что производится фиксация створок с помощью каких-то механизмов. В результате створки окна открываются по типу «распашонки».
· Штульповая конструкция предполагает наличие дополняющих друг друга профилей на обеих створках оконной конструкции. В закрытом положении они должны входить друг с друга. Одна из створок является основной, и только когда она открыта, можно открыть и остальные.
Основное преимущество штульповой конструкции заключается в освобождении оконного проема. В таких оконных системах перекладины по центру нет. То есть, получается отличное эстетическое решение. В случае такой модели окон вы сможете наслаждаться видом из окна без мешающий центральной рамы. Однако, в первую очередь, окна следует выбирать по другим параметрам. Прежде всего, они должны быть идеальны в техническом плане. А штульповый механизм просто станет отличным дополнением к качественным окнам.
Источник
Конструкция и оригинальная структура ПВХ-окна: что такое импост в пластиковых окнах
Ранее мало кто разбирался в конструктивных особенностях, а также и структуре пластиковых окон, но те временна потихоньку уходят в прошлое, а потребитель становится все более осведомленным в самых разнообразных сферах. Все потому, что каждый разумный человек желает получить долговечную и качественную металлопластиковую конструкцию, с которой не возникнет проблем в процессе эксплуатации. Для этого надо понимать, к примеру, импост – что это, для чего нужно, и почему в одних случаях, он просто необходим, а в иных нет надобности в его применении. Стоит сказать, что по сути, импост окна – это попросту пластиковая перемычка, имеющая внутри металлическое усиление.
Простое определение
Пытаясь разобраться, как правильно оценить конструкцию оконного блока, нужно узнать также и про импост, что это, собственно, такое и для чего оно нужно. На самом деле, все достаточно просто, так как импосты это, расположенные вертикально или же горизонтально, отрезки металлопластикового профиля, которые соединяют противоположные участки рамы, а также делят пространство окна на несколько частей.
По своей сути, такой участок профиля, как импост является своего рода мостком, или же перемычкой, как уже и было сказано. Нужно понимать, что конкретного места для установки этот элемент целой конструкции не имеет, но при этом является опорой для створок окна. Именно импост дает возможность всем створкам оставаться независимыми при открывании. При наличии такого элемента окна могут быть оснащены распашным, а также поворотным механизмом, в то время как окна ПВХ без импоста могут быть исключительно распашными.
Стоит узнать, что бываю, конечно же, также и конструкции ПВХ-окон, которые вообще не имеют импостов, причем у них также есть свое собственное, особое название. Подобная конструкция в среде профессионалов называется штульповой. Занимательно, что подобная штульповая система может иметь как одну, единственную створку, так и несколько. В таком варианте створки опираются друг в друга, а также в раму, не имея меж собой никаких дополнительных перемычек или же перегородок.
Преимущества окна с импостом: фото свидетельствует о выгодности конструкции
Таким образом, перекладина из профиля, которая делит окно на несколько частей по вертикали, или же горизонтали, является прочной опорой для створок, а преимущества подобных конструкций очевидны даже для человека, что ранее никогда не имел дела с конами вообще, да и с импостами в частности.
- Данный вид конструкторских решений подразумевает полное открывание створок, что значительно облегчит возможность ухода за ними, в том числе мытья или даже ремонта.
- Обе створки, при наличии самого импоста, а отзывы о нем всегда только положительные, можно свободно открывать независимо друг от друга.
- Оконные механизмы открывания могут быть и поворотными (распашными) и поворотно-откидными.
- Удобство установки москитных сеток, которые могут монтироваться на одну, или же все створки, также неоспоримый плюс конструкций с перемычками.
Недостатки пластиковых окон с импостом
На самом деле, недостатков у окон с импостами намного меньше, чем достоинств. К кому же, они совершенно неконструктивны, и потому от них можно попросту отмахнуться, не придавая серьезного значения.
- В первую очередь, это, конечно же, отсутствие панорамного обзора, даже при полностью открытых створках.
- Второе, что называют владельцы подобных окон – необходимость мыть дополнительную площадь профиля при уборке.
Фактически, если разобраться, то совершенно никаких действительно сколько-нибудь серьезных моментов, назвать попросту не получится. То есть, весомых недостатков конструкция окон с импостами не имеет.
Все нюансы конструкции
Итак, что такое штульп? Это специальный профиль из пластика, предназначение которого — соединение 2 оконных створок. Штульп крепится не к раме, а к створке, что и позволяет обеспечить полностью открытый оконный проем при распахнутых створках.
Такое окно состоит из активной и пассивной створок. Активная створка может быть откидно-поворотной, поворотно-откидной или только поворотной, а пассивная открывается только после того, как активная будет открыта.

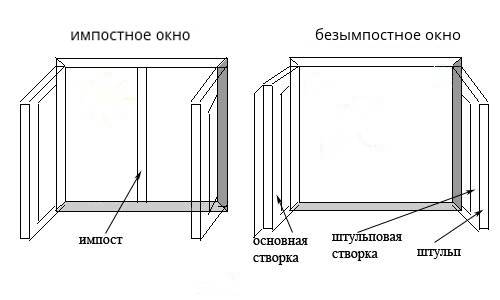

Сравнение конструкции двух типов окон
Существует несколько механизмов штульпового окна, самым экономичным и простым среди которых является шпингалет. Эта фурнитура в данном случае устанавливается в верхней и нижней части зависимой створки. Благодаря специальной ручке (как в стандартном окне) приводится в движение активная створка, а для пассивной применяется открывание-закрывание шпингалетов.
В случае, когда шпингалеты открыты, створка будет иметь свободный ход, а закрытые зафиксируют ее в надежном, герметичном положении. Пассивная створка также может открываться благодаря тяге, расположенной на фальце — в этом случае точки запирания будут установлены вверху и внизу и створка приведется в действие буквально одним движением.
Итак, штульповое соединение гарантирует широкий панорамный обзор и делает пластиковую конструкцию более надежной. Это незаменимый элемент в нестандартных интерьерах, украшаемых треугольными, овальными, многогранными окнами. Кроме того, это лучшее решение для балконов.
Благодаря штульповому окну любой интерьер станет индивидуальным и эстетичным. Что же касается эксплуатации, то этот тип конструкции отличается невероятной практичностью и взломостойкостью, ведь замковая система здесь надежно скрыта от посторонних глаз. Все эти качества сможет обеспечить только высококлассная фурнитура. Понятно, что и стеклопакеты здесь должны быть «на уровне», и отказываться от установки специалистами не следует, чтобы не спровоцировать перекосов, повреждений и так далее.
Штульповое окно будет идеальным решением не только для городских квартир и их балконов, но и для частных домов, позволяя пользоваться полноценным оконным проемом.
Монтаж
Монтируются структурные фасады либо двусторонним способом, либо четырехсторонним. Двусторонняя установка выполняется по следующему алгоритму:
- Сначала монтируют стоечно-ригельную систему. Устанавливают вертикальные элементы, закрепляя их к верхнему и нижнему перекрытию, затем монтируют ригеля. Некоторые системы собирают без ригелей, поперечный крепеж в таких конструкциях есть только в местах примыкания стекла к перекрытию.
- В U-образный паз по бокам стеклопакета вставляют крепежные элементы (прижимы).
- Стеклопакеты ставят на опорные подкладки и фиксируют саморезами через прижимы к наружному торцу каркасного профиля.
Кроме механического крепежа (прижимы, саморезы) стеклопакеты крепятся на герметик – им промазывают все места примыканий. После установки остекления швы конструкции заполняют термоизоляционными материалами, и заделывают декоративным слоем.
Четырехсторонний монтаж выполняется без какого-либо механического крепежа. Стеклопакет сов всех сторон приклеивается к несущей конструкции герметиком.
Обзор особенностей конструкции, преимуществ и недостатков
Сама система очень и очень проста и представляет собой пластиковый профиль определенной конфигурации, благодаря которой створки входят друг в друга при закрывании и надежно фиксируются. Профиль устанавливается на одну из створок, так часть окна, на которой стоит система, закрывается первой.
Общий вид штульпового бруска
Достоинства

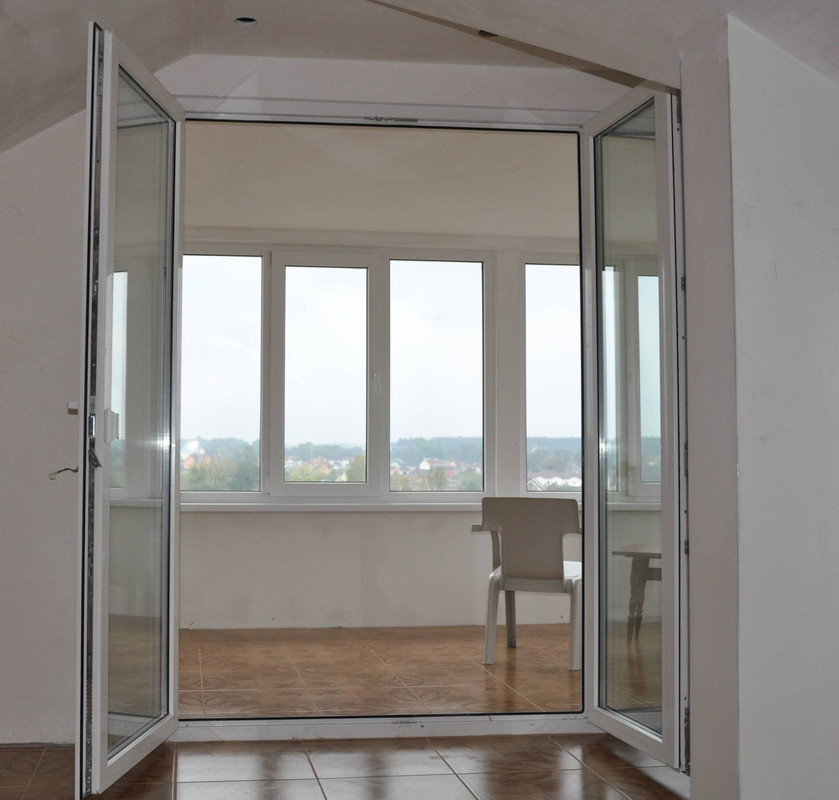

Привлекательность такой системы лучше всего можно оценить при изготовлении двери: открыв две створки, можно вынести или внести даже самые крупногабаритные изделияШтульповые пластиковые окна обладают целым рядом достоинств, рассмотрим их более подробно:
Высочайшая степень защиты от наружного взлома в силу особенностей конструкции: створки входят друг в друга и защелкиваются специальным высоконадежным замком. Такую систему гораздо сложнее взломать, чем обычную с импостом.
Благодаря тому, что штульповый профи ль можно устанавливать с любой стороны, окно можно ставить именно так, как удобно вам. Существуют даже системы, в которых планки можно ставить на обе створки (если требуется повышенная степень надежности).
Отсутствие перемычек обеспечивает удобство работы в системах со сложными конфигурациями. Ведь именно импосты и вызывают больше всего вопросов, которые сами собой отпадают при использовании рассматриваемой нами конструкции.
В силу распространенного заблуждения, что штульповые окна стоят дороже, многие не рассматривают их как вариант. На самом же деле благодаря отсутствию дорогостоящего импоста цена таких окон даже ниже, чем обычных. Поэтому, если вам важна экономия, то данный вариант гораздо выгоднее и привлекательнее.
Сам механизм практически незаметен, при открытых створках никаких массивных элементов и сложных конструкций не будет. Запор хоть и надежный, но достаточно компактен.
Эксплуатировать такой тип окон гораздо проще: можно открывать одну створку на проветривание или настежь, или раскрывать обе
К тому же, две открывающиеся створки значительно повышают цену окна с импостом, в то время как в штульповой системе эта опция присутствует по умолчанию, что также немаловажно.
Мыть окна и двери с таким типом запирания гораздо удобнее за счет легкого доступа к любой части конструкции. Кроме того, отсутствует перегородка, которую нужно мыть, и в щелях которой постоянно скапливается грязь очень сложно удаляемая
Теперь не придется вылезать из окна: просто открываются створки — и работа производится быстро и безопасно.
Гораздо меньшее количество щелей и мест примыкания обеспечивает отличную тепло и звукоизоляцию. Створки входят друг в друга настолько плотно, что через них холод не проникнет даже в самый лютый мороз. Главное, раз в несколько лет менять уплотнительные резинки, и тогда будет обеспечена высочайшая степень защиты.Уплотнитель стоит немного, и заменить его своими руками не составит никаких проблем
Отсутствие планки уменьшает загороженность обзора рамой как минимум на 5 сантиметров в закрытом положении, а в открытом положении вы и вовсе сможете наслаждаться видом без каких-либо препятствий. Через такие окна в доме или на первых этажах многоэтажек можно проносить мебель и другие предметы.
Надежность запоров – самая высокая из всех возможных вариантов
Недостатки
Сразу же отметим, что большинство нареканий вызваны не недостатками системы, а использованием низкокачественных комплектующих и нарушением технологии при установке и регулировке.Основные недостатки штульпового окна следующие:
- Низкая надежность механизмов, малый ресурс и частый выход из строя – этот недостаток уходит корнями в то время, когда данная система только появилась и была на самом деле достаточно хлипкой. С тех пор технологии шагнули далеко вперед, и подобные проблемы в продукции известных брендов отсутствуют. Главное – не экономить на качестве фурнитуры, тогда эта проблема будет просто-напросто исключена.
- Люфт даже при закрытых окнах, низкая герметичность: эти проблемы в 90 процентах случаев вызваны нарушениями при установке и ненадлежащей регулировкой, а то и вовсе ее отсутствием. Если работу проводят профессионалы, то система будет работать отлично, и никаких сквозняков не будет, как и люфтов. (См. также статью Замена стеклопакетов в остеклении фасадов: зачем, как и на что менять.)
Большой размер москитной сетки требует дополнительного уплотнения по периметру На самом деле с системой справится любой человек, здесь не нужна сложная инструкция и специальные навыки. (См. также статью Вентилируемые фасады: особенности.)
Конструкция штульповых окон
Штульповое окно — пластиковая конструкция, где нет вертикальной перегородки. Фиксация всей фурнитуры производится на створке. Таким образом, функция импоста ложится на одну из створок.
Ручка не предусматривается, но створку эту можно открывать. Основой окна выступает специальный профиль — штульп.
Чтобы открыть окно настежь, сначала следует открыть створку с ручкой. После этого можно будет открывать штульповую створку посредством расположенного в нижней области рычажка.
Такое окно не откидывается. Штульповый механизм может быть только поворотным. Пластиковые окна, оснащенные ложным импостом, всегда бывают двухстворчатыми.
Модели окон с ложным импостом предусматривают довольно дорогую фурнитуру. Это объясняется отсутствием профиля. И всё же стоимость конструкции не намного больше, чем у аналогов (не выше 5%).
Зачем создавать такие окна? В большинстве случаев штульповые окна производятся по желанию заказчиков. Это очень удобно для загородного дома. Вы можете распахнуть окно настежь, и вам откроется превосходный вид на природу.
Другой случай, когда штульповое окно окажется как нельзя кстати: вы решили занести какие-нибудь громоздкие предметы с улицы. Если в двери они не пролезают, то возможность открыть окно настежь становится бесценной.
Пример установки штульпового окна в видео:
Удобство и эстетичность
Первоначально штульповые окна использовались на деревянных профилях. Сегодня их успешно заменяют на металлопластиковые конструкции.
Стандартная конструкция является более характерной для пластиковых окон. В них присутствует импост для разделения рамы на две части по вертикали. Обустраивается открывающаяся створка либо одну половину окна делают с глухим заполнением.
Штульповые окна не являются редкостью на Урале с его суровыми климатическими условиями. Для их изготовления применяется специальная фурнитура, улучшающая теплоизоляционные качества изделий. Для деревянных окон используются специальные элементы запирания. Они улучшают герметичность и исключают сквозняки. В плане улучшения противовзломных характеристик специальная фурнитура также хорошо себя зарекомендовала.
Ключевая возможность, предоставляемая пластиковыми окнами со штульпом — отсутствие необходимости применения импоста для максимально свободного проема. Соединение створок возможно за счёт использования штульпа.
Одна из створок берёт на себя роль основной. Работа ее осуществляется по поворотно-откидному механизму. Вторую створку можно открывать по мере необходимости, открыв сначала основную. Штульповые створки бывают также поворотными.
Открывая обе створки полностью, можно удобно и без какой-либо опасности для жизни вымыть окно. Это не зависит от этажа, на котором расположена квартира.
Чисто технически штульповое окно представляет собой сложную конструкцию. Только настоящим профессионалам по плечу изготовить и смонтировать ее правильно.
Рекомендую и вам “испытать” на себе все преимущества штульповых окон, ведь это не только современная, но и эстетичная конструкция.
Фурнитура MACO для штульповых окон из ПВХ
Главная / Окна и двери / Фурнитура / Фурнитура для штульповых окон MACO
Компания Выборгский оконный завод
является представителем новой разработки компании МАСО (Австрия) в сфере производства фурнитуры для штульповых окон.Штульп — это пластиковый профиль, который служит для соединения между собой двух оконных створок.Причем штульп, в отличие от импоста, крепится не к раме, а к самой створке . Такой вид крепления позволяет максимально открыть оконный проем.
Штульповое окно состоит из следующих составляющих:
- активная створка — поворотная, поворотно-откидная либо откидно-поворотная;
- пассивная створка (зависимая) — она может быть лишь поворотной;
К сведению: пассивная створка штульпового окна открывается лишь после того, как будет открыта активная створка.
Штульповое окно
Активная створка в своей комплектации содержит обычный набор фурнитуры, которая предназначается для поворотно-откидного окна. Пассивная створка требует установления штульпа. Обычно крепится ложный импост и уж потом устанавливается один из многочисленных видов штульповых наборов фурнитуры: шпингалет, штульп с ручкой или штульповый механизм.
Шпингалеты и задвижки
Шпингалет
— это самый экономичный и простой вариант для механизма штульпового окна. Шпингалет крепится на нижнюю и верхнюю часть фальца на зависимую створку. Активная створка, как и в простом окне, в движение приводится с помощью ручки. А вот пассивную створку можно открыть лишь путем открывания-закрывания шпингалета. Если шпингалет открыт, то створка свободно ходит. Если шпингалет закрыт — створка зафиксирована в запертом положении.
Створка штульпового окна с установленными шпингалетами
Штульповое окно
, на котором установлены шпингалеты по ширине зависимой створки имеет ограничение до 640мм, при этом активная створка может быть большой. Установка ручки производится лишь на активную оконную створку. Отличительной чертой штульповой створки со шпингалетом МАСО является то, что шпингалет автоматически запирается, если поворотно-откидная створка запирается. Под шпингалеты устанавливаются ригельные запорные планки, которые изготавливаются из высокопрочной стали.
Штульповый механизм
Окно, на котором установлен штульповый механизм — самый удобный вариант для управления вариант исполнения такого окна. Все просто: пассивную створку можно привести в действие одним движением. Точка запора расположена на пассивной створке в её нижней и верхней части. Пассивная створка приводится в движение с помощью специальной тяги, которая располагается на её фальце.
Створка со штульповым механизмом
Штульп с ручкой!
Компания Выборгский оконный завод в своем оконном производстве начала использовать — штульп с ручкой
. Отличительной чертой этого механизма является то, что закрытие или открытие пассивной створки происходит с помощью ручки, так как штульповый механизм находится в фальце зависимой створки.
Штульп с ручкой
Штульп с ручкой
— не просто прогрессивный вид штульпового механизма, но и очень эргономичный. Он существенно облегчает использование оконной системы, одновременно улучшая внешний вид штульпового окна. В связи с тем, что штульповый механизм представляет из себя обвязку, установленную по периметру зависимой створки, такая оконная конструкция приобретает ряд существенных преимуществ. Самое главное из них это то, что створка запирается по всему периметру, что повышает не только показатели герметичности, но и противовзломности всей оконной системы. На внешний вид такое двустворчатое окно смотрится как обычное, с имеющимися на нем двумя ручками. Однако если створки открыты, то оконный проем становится полностью свободным.
Такой механизм может применяться только для изготовления оконных конструкций, для дверных конструкций возможно изготовление только стандартного штульпа со шпингалетами у зависимой створки.
Штульповый механизм с имеющейся функцией двойного открывания
Наша компания, как одна из самых передовых производителей оконных систем, предлагает свои покупателям еще одну новинку от МАСО — фурнитуру, предназначенную для двустворчатого окна с функцией двойного откидывания Twin Fit.
Функция двойного откидывания
Применение фурнитуры с функцией двойного откидывания позволяет привести в движение сразу обе оконные створки, причем поворотом лишь одной ручки. Через приподнимание и последующий поворот защелки (угловая передача) функция двойного откидывания может быть переключена на откидывание лишь одной створки (активная створка штульпа).
Оригинальное штульповое окно ПВХ: удобство и эстетика в каждом сантиметре
Раньше штульповые окна делали исключительно из дерева, сегодня это уже металлопластиковые конструкции, которые имеются практически в каждом доме. Распахивающиеся настежь створки, которые не загораживают внешний вид, выглядят очень хорошо в загородных домах и на дачах, где это один из важнейших показателей, ведь туда люди приезжают отдыхать и наслаждаться красотами природы.
Некоторые думают, что подобные штульповые окна невозможно установить на режим проветривания, так как они не имеют импоста, а, следовательно, не могут откидываться, но это не правильно. Все достаточно просто, одна из створок вашего окна будет поворотной, ее можно закрыть и открыть, именно на ней и установлен штульповый профиль, а вторая уже может быть и откидной, такой механизм может быть установлен. То есть преимущества подобного окна налицо.
- Даже при закрытых оконных створках, при отсутствии центральной перекладины (импоста), перегородка получается действительно намного уже, чем, когда импост есть.
- Широкий панорамный вид из окна без перекладин и перегородок, это уже немалое достижение для тех, кто любит насладиться видом из окна.
- Такие окна намного более практичны в уходе и мытье, так как их будет удобно открыть вовнутрь и вымыть, вне зависимости от того, на каком этаже это требуется сделать.
- Подобные окна, а также штульповые пластиковые двери, которые можно установить, к примеру, в качестве балконных, дадут возможность вносить и выносить из дома или квартиры достаточно габаритные вещи, к примеру, мебель и бытовую технику, которые в иной ситуации было бы просто невозможно занести, не разобрав, что также не всегда возможно.
- Такие конструкции долговечны и надежны, они прослужат столько, сколько им положено по сроку эксплуатации, конечно же, если вы выберете хорошего производителя и установщика.
- На штульповые окна предусмотрена также специальная противовзломовая фурнитура, однако и сама по себе такая конструкция достаточно безопасна.
Многие думают, что так, как импоста нет, то и весь механизм-штульп, закрепленный на поворотной створке, может расшатываться и быть совершенно ненадежным, однако на самом деле все не так. Специально для подобных конструкций был разработан усовершенствованный запорный механизм, что и обеспечивает надежное и плотное прилегание одной створки к другой. Нужно признать, что от идеала такой механизм пока далек, но показывает весьма хорошие результаты
Однако, кроме достоинств и преимуществ обычно имеются и недостатки штульповых окон, которые также необходимо принимать во внимание, когда выбираете конструкцию для собственного дома или же квартиры
