Как сделать стропильную систему крыши: устройство конструкции и составные узлы двухскатной крыши с мансардой своими руками: Пошагово

Правильный план

Сечение и частота расположения элементов стропильного каркаса прямо влияют на надежность конструкции и смету ее заложения. Ошибки не допускаются, из-за сложности расчет и планировку вальмовой крыши всегда доверяют профессионалам.

Элементы

Стандартная конструкция включает:

• Стропильную систему, формирующую вальмовые и фасадные скаты, конек, карнизные свесы и распределяющую все весовые нагрузки кровли.
• Обрешетку и контробрешетку, выполняющие функции основания для кровельного покрытия и обеспечивающие правильную вентиляцию пирога.
• Кровельный пирог (в жилых домах – утепленный).
• Систему отвода осадков.
• Снегозадержатели и другие дополнительные элементы.

Отличия проявляются в:

• типе стропильной системы (наcлонной, висячей или комбинированной);
• числе прогонов (одном или двух);
• длине и параметрах вальмовых скатов (в ряде случаев они бывают укороченными или имеют разные с фасадными скатами уровень);
• материале стропил и обрешетки;
• наличии или отсутствии окон и других особенностях проекта.

Узлы

К основным узлам вальмовой кровли относят следующие элементы:

1. Коньковый брус. Это верхушка крыши и её главная несущая ось. Здесь соединяются все грани. Чаще всего центр конька совпадает с центром всего кровельного покрытия.

2. Угловые или диагональные стропила. Это базовые силовые элементы каркаса, соединяющие конек и углы строения. Для них используют доски, равные толщине конька.

   Одним концом стропила крепятся к коньку, вторым — заходят за границы постройки.

3. Короткие стропила или нарожники. Они соединяются одним концом угловыми стропилами, а другим — опираются на мауэрлат или угол постройки, к коньковому брусу не крепятся. Могут быть разной длины, но выходят под одним углом. Их количество определяется площадью кровли.
4. Промежуточные стропила. Это центральный рядовой каркас. Стропильные ноги установлены на коньке и выводятся на несущие стены.

Узлы стропильного каркаса должны быть цельными, длинные элементы приходится наращивать. Способы соединения отдельных узлов бывают разными – от гвоздей, накладок и уголков до врезки.

Крепление стропил к мауэрлату осуществляется несколькими типами жестких креплений:

• металлическими уголками с 2-х сторон стропильного бруса;
• гвоздями, забиваемыми под углом сквозь стропило в мауэрлат;
• специальными скобами;
• скользящими креплениями.

Соединение стропил на коньке осуществляется путем:

• накладки стропильных ног друг на друга над брусом и закрепления между собой болтами;
• устройства на стропилах выемок для жесткости при установке их на конек;
• подгонки стропил под углом на коньке и скрепления их деревянными или металлическими накладками с 2-х сторон.

Соединение конька со стропилами:

• конек укладывают на стойки и крепят их с 2-х сторон накладками из досок;
• угловые стропила выпиливают под требуемым углом и крепят к коньку и промежуточному стропилу.

Усиление стропильной системы

Основная нагрузка оказывается на диагональные стропила

Для увеличения жесткости их рекомендуют делать сдвоенными, в том числе – со смещением возможных стыков наращиваемых пиломатериалов.

Наслонные стропила усиливаются как минимум одной дополнительной опорой в верхней части при длине в пределах 9 м и двумя и более – при превышении этого значения.

Функции опор выполняют:

• Вертикальные стойки, при необходимости опирающиеся прямо на чердачное перекрытие или внутренние несущие перегородки.

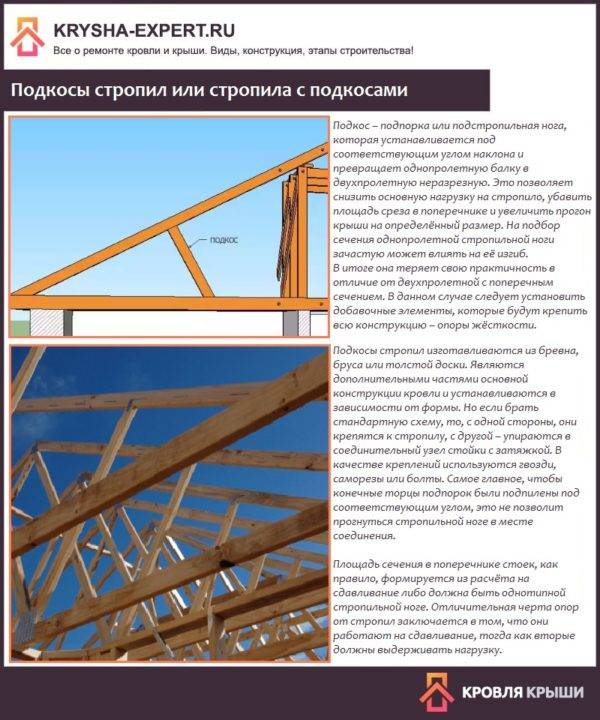

• Подкосы, монтируемые с углом в диапазоне от 45 до 53° и поддерживающие самый нагружаемый участок.
• Т-образные шпренгели (фермы), размещаемые в нижней части больших пролетов, рядом с углами вальмовой крыши. При покрытии стандартных загородных домов шпренгельные фермы делаются сдвоенными из досок с сечением от 50 мм или цельными из бруса 100×100 мм в подпорочной части, 100×150 — балочной.

Помимо дополнительного укрепления, при расчете вальмовых кровель особое внимание уделяются шагу лежней (строго обязательных при превышении площади дома более 100 м2), рядовых стропил и сечению всех элементов каркаса. Эти величины всегда обосновывается расчетом, после сбора всех нагрузок

Стоимость возведения крыши, выявление ошибок и их устранение

Мне всегда интересно узнавать, сколько стоила бы моя работа, если ее выполнять не самому. Поэтому закончив возведение крыши бани своими руками, я решил подсчитать, какая же вышла экономия.

Стоимость крыши бани, выполненной своими руками

Стоимость материалов составила 24 420 рублей:

• доска – 150х50х5500 мм 28 штук по 350 руб.;

• брусок – 50х50х5500 мм 20 шт по 120 руб.;

• кровельный лист «Ондулин» – 36 листов по 220 руб.;

• пенопласт – 50 листов по 50 руб.;

• пергамин – 4 рулона по 100 руб.;

• полиэтиленовая пленка толщиной 200 мк – 20 м. п. по 70 руб./метр.

Для сравнения я взял цену, которую запросили за устройство похожей крыши с утеплением одному из соседей. Вместе с ценой на материалы она составила около 60 000 рублей. А это почти в два с половиной раза дороже. Да и сделали они крышу за неделю, в то время как у меня ушло всего четыре дня чистого времени (если не считать зимний период, когда баня стояла под временным укрытием из рубероида).

Ошибки

Конечно, со временем вылезли некоторые ошибки и недочеты, которые приходилось устранять или которые придется устранять в будущем:

1. Неправильно сориентированная крыша – конек располагается с запада на восток. В результате северный склон практически не освещается солнцем, поэтому зарастает мхом. Изменить направление кровли невозможно, а вот заменить после срока службы «Ондулин» металлочерепицей вполне допустимо. На этом материале мох практически не образуется, да и цвет крыши бани можно сделать таким же, как на доме.

2. Не самый лучший утеплитель, который любят клевать птицы и грызть мыши. При замене кровельного материала целесообразно будет заменить и пенопластовый утеплитель на минераловатный. Это будет уже несложно, да и недорого. Жалко, в свое время такой было просто негде купить. Для того, чтобы уберечь пенопласт от птиц, пришлось закрывать отверстия от волн «ондулина» оцинкованной сеткой с ячеей 10х10 мм. Наглухо закупоривать их нельзя, чтобы обеспечивалась вентиляция кровли.

3. Если существует необходимость, молниезащиту лучше делать одновременно с кровлей. Мне пришлось монтировать ее через год. Перемещаться по готовой кровле было очень неудобно.

В настоящее время крыша бани служит верой и правдой уже более десяти лет, обеспечивая в помещении приемлемые условия для его эксплуатации и в качестве бани, и в качестве жилого помещения.

Все о строительстве бани от фундамента до крыши — в рубрике «Баня из бруса. Как я построил ее своими руками»

Преимущества двускатных крыш

Вариантов скатных стропильных систем масса. Среди них особой популярностью пользуется простая симметричная. Почему? Вот ее достоинства:

• На базе двускатной крыши создаются вариации для отображения особой архитектуры здания.
• Простые расчеты, доступные для понимания.
• Цельная конструкция создает благоприятные условия для сухости внутреннего пространства и беспрепятственного стока воды, схода снега, наледи.
• Ремонтопригодность, прочность и износоустойчивость двускатной крыши намного выше других вариантов.

В зависимости от размера у домовладельцев всегда имеется возможность обустроить подкровельное пространство, сделать из него полноценный этаж или мансарду. Словом, двускатная крыша – правильное и выгодное решение для любого объекта, будь то жилой дом, дача или баня.

Материалы

Лучший материал для стропильной системы — кедр, легкий, прочный и стойкий к гнили. Однако на практике куда чаще используются более дешевые: ель, пихта и сосна. У всех нагруженных элементов стропильной системы (стропильных ног, ригелей и стоек) должны отсутствовать пороки древесины, влияющие на прочность:

• Крупные выпадающие сучки;
• Косослой (отклонение направления волокон от продольной оси бруса);
• Косые трещины;
• Гниль.

Типичное сечение лежней и стоек — 100х50 мм. Сечение стропил определяется их длиной и шагом между стропильными ногами: чем он больше, тем большая нагрузка ложится на отдельный брус. Подобрать оптимальное сечение стропила можно по таблице строчкой ниже.

Таблица подбора сечения стропила в зависимости от длины и шага.

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа

Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру

Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

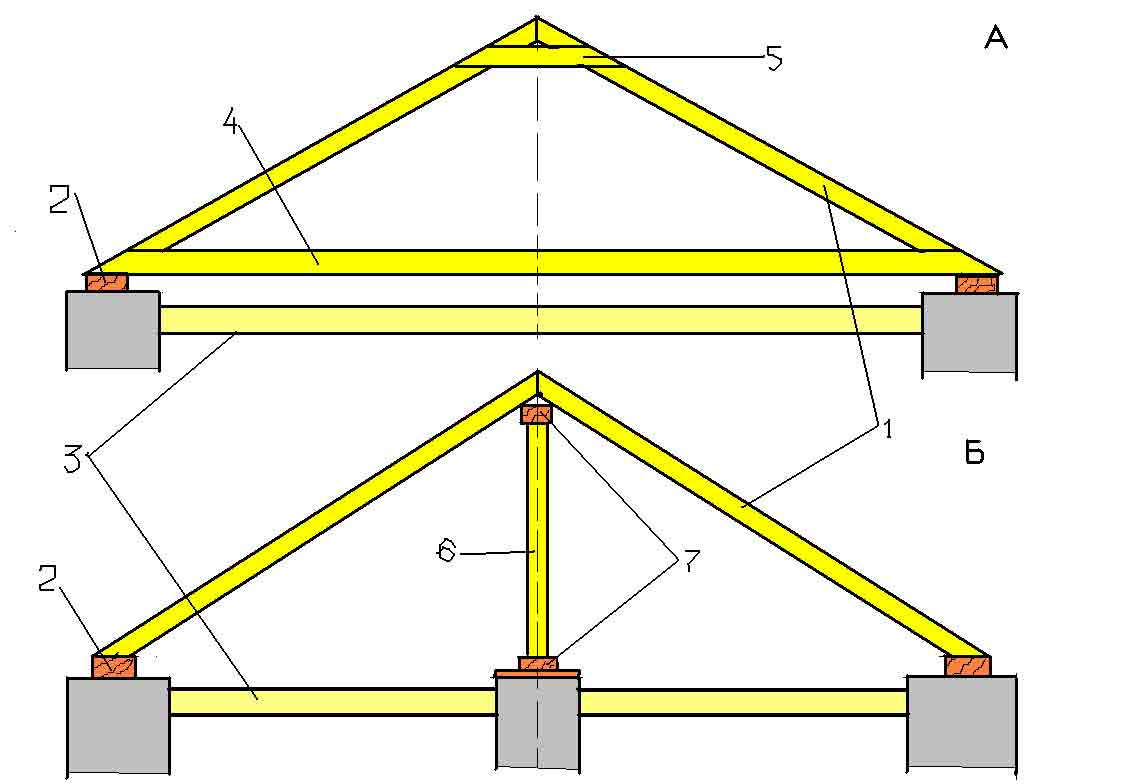

конструктивные схемы висячих и наслонных стропил

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската.

Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

основные элементы стропильной системы

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения.

При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

Постоянные вертикальные усилия. Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.

Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.

Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.

Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия

Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Нагрузки, действующие на несущую конструкцию скатных крыш

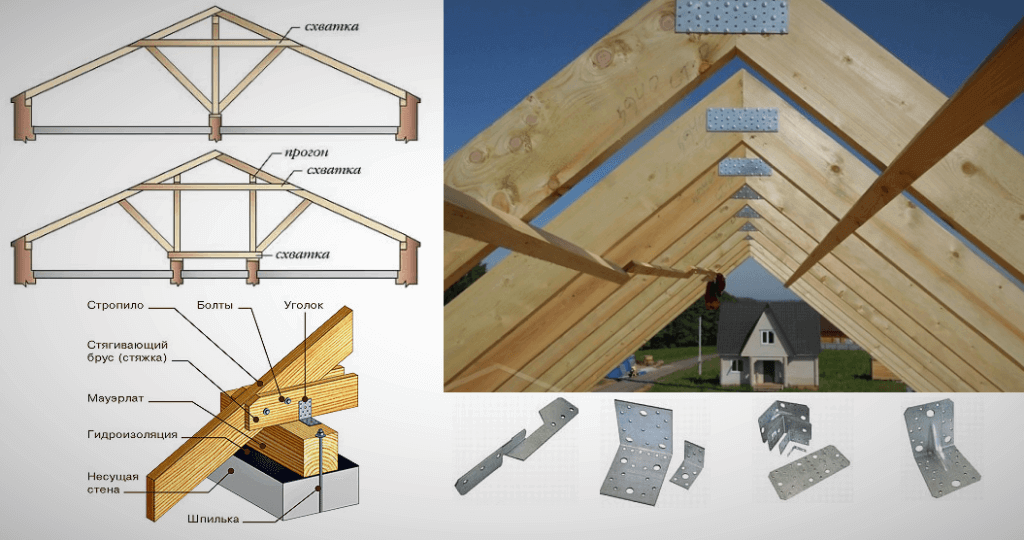

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Варианты жестких креплений стропильных ферм

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Плавающее соединение

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Скользящая опора для стропил

Стропильные фермы крыши и её виды

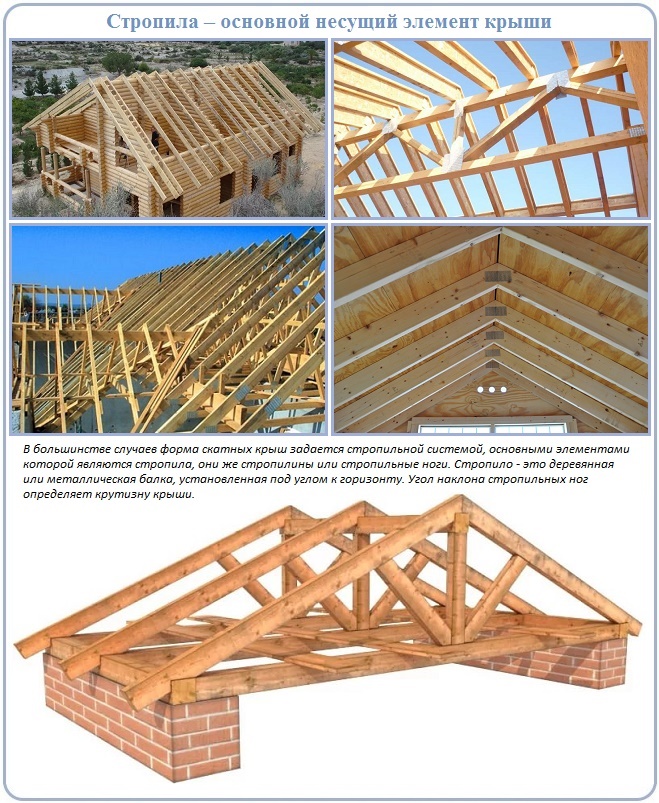

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

• приобретённого материала;
• размеров строения;
• габаритов дома;
• стройматериала для стропил;
• индивидуальных предпочтений заказчика;
• актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

• обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
• стяжки, воспринимающие растягивающие усилия;
• стойки из дерева, расположенные в вертикальном положении;
• мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
• стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

1. У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
2. Вся конструкция распирает ограждение стены.
3. Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
4. Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

1. Концы наслонных стропил должны делать упор на следующие части строения:
   • стены по периметру;
   • столбчатые опоры или основные стены, расположенные внутри.
2. Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
3. Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
4. Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Монтаж стропильной системы дома

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

• крепление мауэрлата к стене;
• крепление стропил к мауэрлату;
• скрепление стропил между собой.

Основные этапы возведения двускатной крыши

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

• установка мауэрлата;
• монтаж стропил под проектным углом;
• скрепление ног в верхней части;
• раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
• монтаж контробрешетки, обрешетки, гидроизоляции;
• утепление кровельной системы своими руками;
• установка нижней обрешетки, монтаж кровельного покрытия.

Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен

При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант — пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

1. Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
2. Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
3. Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала — 6 м, а стены могут быть большей длины

Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Крепление стропил к мауэрлату

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

• с запилом;
• без запила.

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).

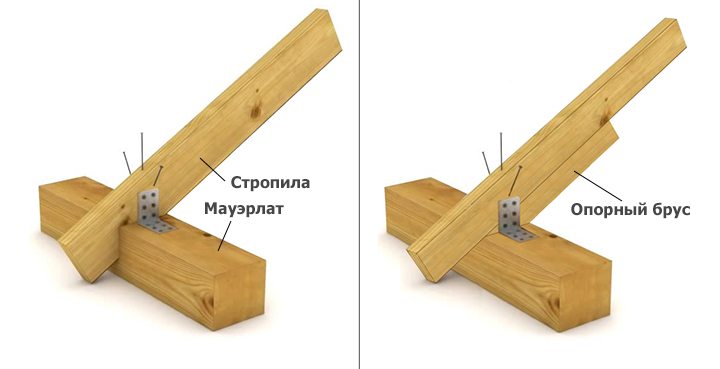

2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Фото:

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Фото:

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Фото:

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется  узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Фото:

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.

Угол наклона

Минимальный угол наклона кровли относительно параллели земли – 5 градусов. Однако, его зависимость исходит от выбранного кровельного материала. В этом качестве используют традиционный шифер, профлист, гибкую и металлочерепицу.

Руководствуются следующим правилом: чем круче скат, тем фактурнее может быть кровля.
От 5 градусов для настила рулонной защитной изоляции кровли. Имеет значение количество слоев – до 15 градусов трехслойные покрытия, выше – двух- и однослойные.

• От 6 – ондулин.
• От 11 – шифер.
• От 12 – профнастил.
• От 14 до 20 – металлочерепица.
• От 15 до 45 – мягкая кровля.

Таким образом, образовавшиеся осадки – снег, вода – не будут задерживаться на поверхности, хотя для полной очистки требуются собственные усилия или привлечение специалистов для монтажа системы «Антилед».

Утепление крыши

Надёжно закрывшись от осадков можно переходить к утеплению. На сегодняшний день утеплителей для самостоятельного монтажа заслуживающих внимания всего два: пеноплэкс и каменная вата. Оба в виде плит. При разной длине имеют общую ширину 60 см. Виды утеплителей подробно описаны в статье «Утепление крыши изнутри»

В средней полосе России минимальный слой минеральных утеплителей 15 см. Оптимальный 20-25 см. Поэтому утеплитель монтируется в несколько слоёв. Стыки матов предыдущего и последующего слоя разносятся как минимум на 20 см.

Поверхность утеплителя с внутренней стороны помещения обязательно защитить пароизоляционной плёнкой. Причём это защита не только утеплителя от влаги, но и обитателей помещения от распространения его микрочастиц.

Хотелось бы заострить внимание на контррейке. Почему лучше напилить её из доски, а не использовать брусок 50х50 как везде рекомендуют

Потому что планируется утепление изнутри. Распустив доску 5х15 см получится два бруска по 7 см. Приколачиваются они плашмя, обеспечивая вентиляционный зазор в 5 см. При этом с обеих сторон стропила образуется выступ по сантиметру, позволяющий корректно поместить утеплитель, не выдавив его наружу и не перекрыв вентиляционный зазор.

Мауэрлат узлы крепления стропильных ног

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

1. Вагонка.

2. Блок-хаус.

3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Сечение стропил

Определить сечение стропил можно на основе таких данных:

• шаг;
• тип древесины;
• разновидность материала – бревна, брусья и так далее;
• нагрузка;
• длина стропила.

Приведем примерные размеры пиломатериалов для стропильной системы под двухскатную крышу:

• мауэрлат, сечением 10×10 или 15×15 см;
• затяжки и стропильные ноги, толщиной 10×15 или 10×20, в некоторых случаях применяется брус сечением 5×15 или 5×20 см;
• для подкосов и прогонов – балки 5×15 или 5×20 см, исходя их ширины стропил;
• стойки – сечение 10×10 или 15×15 см;
• лежни, сечением 5×10 или 5×15, исходя из толщины стоек;
• обрешетка, сечением 2×10 или 2,5×15 см – значение определяется типом кровельных материалов.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Мастер-класс: строительство двускатной крыши

Вертикальные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Стойка на схеме

Угловые опоры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Подкосы стропил или стропила с подкосами

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Ригель – это затяжка, установленная под самым коньком конструкции

Накладки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Накладки стропил на схеме

Накладки стропил на фото

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

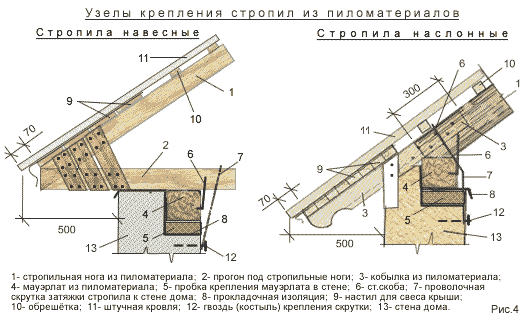

Варианты крепления стропильных ног к мауэрлату. На третьей схеме показана фиксация с помощью деревянного коротыша или бобышки
