Как сделать Щитовую баню своими руками: плюсы и минусы: пошагово

Этап VII. Утепляем и пароизолируем

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

возможная усадка бани с течением времени;
необходимость качественного утепления и связанный с этим рост расходов;
материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

легкое сооружение не требует изнурительной подготовки основательного фундамента;
хорошо сохраняют тепло, но только при качественном утеплителе;
подкупающая дешевизна сборки;
экологичность и устойчивость к колебаниям в земной коре;
возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Сделай сам каркасная баня своими руками. Каркасная баня: пошаговая инструкция, как построить и своими руками типовой проект

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей

Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена

Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

парилка;
моечная и душевая;
помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Монтаж пола каркасно-щитовой бани на даче

Нижний пол состоит из двух частей с уклонами 2%, направленными друг к другу. Эта конструкция предназначена для стока воды из бани. В качестве материала используются доски 20 мм толщиной, покрытые сверху рубероидом. Он крепится к основанию при помощи степлера. Лаги устанавливаются на покрышки. Между частями пола оставляется зазор в 5 см. Чтобы избежать слипания рубероида, в щель укладываются 3 металлические трубки. Зазор пола служит своеобразным приемным лотком для воды, которая при попадании с пола на слой щебня разбивается на капли и поступает в грунт.
Верхний пол является основным. Он изготавливается из 50-миллиметровой доски, обработанной антисептиком. Уклон пола — 1%. Лаги устанавливаются с шагом 1 м, а доски к ним крепятся шурупами, головки которых нужно утопить.

Недостатки

Несмотря на большое количество достоинств таких конструкций, следует учитывать и отрицательные стороны подобных бань.

К ним относятся следующие:

максимальный срок эксплуатации составляет 50 лет, но только при условии качественной сборки;
следует обязательно следить за целостью швов и стыков, если теплоизоляционный слой нагреется свыше 125 градусов, то он может загореться или деформироваться;
внешне без дополнительной облицовки щитовые бани не очень эстетичны и однотипны;
при нарушении технологии монтажа сильно теряется прочность всей конструкции и повышается теплопроводность;
во время внешней и внутренней отделки рекомендуется использовать только негорючие материалы;
при плохой заделке швов также возрастает вероятность большой теплопотери и попадания внутрь панелей крыс и мышей.

Планировка бани своими руками: рекомендации

Самостоятельная работа над проектом

Если начать работу над созданием проекта бани самостоятельно, то можно столкнуться с целым рядом непредвиденных трудностей. И в первую очередь – это, конечно же, нехватка знаний в области проектирования. При разработке проекта своими силами необходимо хорошо продумать и просчитать следующие моменты.

Анализ состава грунта на месте предполагаемого строительства. Определение глубины прохождения грунтовых вод. Этот этап довольно сложно выполнить самому. Лучшее решение – это вызов квалифицированного специалиста на место.
Выбор в пользу того или иного вида фундамента и способа его установки. После получения всех результатов по грунту будет понятно, какой именно вид фундамента стоит выбрать, а также определиться со способом его монтажа и глубиной его залегания.
Каркас бани. В этом разделе следует указать, как будет возводиться каркас, какой толщины должен быть брус, из какой древесины (хвойные или лиственные породы деревьев).
Обшивка готового каркаса. Указание на те виды материала, которыми планируется обшить каркас. Это может быть доска или плиты OSB. Также здесь делается расчет количества необходимого материала для обшивки.
Утеплитель. В этом пункте необходимо сделать выбор в пользу определенного вида утеплителя. Рассчитать его стоимость.
Материалы для внутренней отделки стен, пола и потолка бани. Здесь также делается выбор в пользу тех или иных материалов для отделочных работ исходя из потребностей и возможностей владельца бани.
Материалы для внешней отделки бани.

В проекте обязательно должны быть планы первого этажа, а также мансарды, выполненные на бумаге. Обязательно должен быть указан масштаб плана, размеры всех отделений внутри помещения, указан вход, месторасположение лестницы на второй этаж.

Бани каркасного типа с мансардами, их проекты доступны почти всем категориям граждан. Выбор в пользу таких построек у себя на участке является правильным и вполне оправданным решением, как для себя, так и для своих домочадцев.

Технология строительства

Внешние опоры монтируют по схеме планировки, между собой соединяют горизонтальными и диагональными связями. Вертикальные стойки опирают на нижнюю балочную обвязку, сверху их соединяют брусками. Опоры ставят с шагом 30, 40, 60 см, цокольный и верхний пояс делают из деталей, аналогичных по сечению стойкам. К вертикальным элементам каркаса крепят внутреннее и наружное покрытие.

Детали снабжают пропилами, пазами и шипами для удобства сборки каркаса бани. Модульный вариант по типовому проекту поступает в разобранном виде с точно подогнанными соединениями и подробной инструкцией. Элементы не нужно дорабатывать по месту для поэтапной стыковки.

Обустройство фундамента для щитовой бани

Учитывая то, что щитовая баня имеет сравнительно небольшой вес, в качестве опоры можно использовать столбчатый фундамент. Если габариты постройки невелики, то будет вполне достаточно установить фундамент только под углами конструкции, опорными частями внутренних перегородок и точками их пересечения. В любом случае, прочитайте, какой фундамент под баню лучше делать, чтобы впоследствии избежать неприятных последствий.

Наиболее эффективным фундаментом для щитовой бани являются асбестоцементные трубы диаметром 20 см, вкопанные в землю и залитые бетоном (детальнее: «Как сделать фундамент своими руками для бани – ленточная конструкция на практике»). При установке конструкции на пучинистом грунте в трубе должна быть арматурная решетка.

Монтаж фундамента в таком случае выглядит следующим образом:

Сначала в земле выкапываются ямы глубиной около полутора метров и шириной, немного превышающей диаметр труб;
Дно ямы накрывается железобетонной подушкой, на которую устанавливается труба из асбестоцемента;
Если труба была установлена ровно, то пространство между землей и опорой засыпается грунтом;
Далее в трубы заливается бетон, после чего конструкция должна полностью застыть.

Кроме такого способа, столбчатый фундамент можно установить еще и при помощи съемной опалубки. Такой метод отличается большей сложностью монтажа и повышенной стоимостью.

Последовательность работ следующая:

Первым делом нужно взять листовое кровельное железо и свернуть его в трубу;
При помощи сварки к полученным трубам нужно прикрепить две ручки из подходящего металлического прута;
Далее выкапывается яма подходящего размера, чтобы было немного свободного пространства между грунтом и опалубкой;
Труба вставляется в подготовленную яму и устанавливается по уровню;
Зазор между опалубкой и грунтом засыпается песком;
В трубу запускается армированная решетка;
Далее опалубка заливается тремя ведрами бетона;
При помощи ручек трубу нужно вытянуть вверх примерно на 35 см (чтобы упростить данный процесс, ее можно слегка раскачивать, но после этого придется заново выставлять ее по уровню);
В трубу заливается еще три ведра бетона, опалубка снова поднимается на фиксированную величину;
Предыдущая операция повторяется ровно до тех пор, пока фундамент не поднимется до необходимого уровня.

В тот момент, когда фундамент окажется выше уровня грунта, нужно немного подождать, пока бетон схватится, и только после этого снять опалубку. В это же время нужно установить закладные элементы для будущей обвязки. Чтобы это сделать, в мягкий бетон вставляются штыри с резьбой.

Преимущества и недостатки щитового строения бани

Прежде чем окончательно определиться в намерении строить каркасно-щитовую баню, каждый потенциальный застройщик желает взвесить все за и против, ознакомившись с ее достоинствами и изучив недостатки.

К преимуществам строения относят:

незначительные трудозатраты и простоту строительства;
небольшие финансовые вложения;
возможность пользоваться баней сразу же после возведения, поскольку строение легкое и не требует длительного периода времени на усадку;
благодаря обшивке древесным материалом и устройству утеплительного слоя помещение быстро прогревается и долго сохраняет тепло.

Недостатком щитовой бани считается небольшой эксплуатационный срок, который специалисты озвучивают в 15 лет, и необходимость выполнения усиленной теплоизоляции.

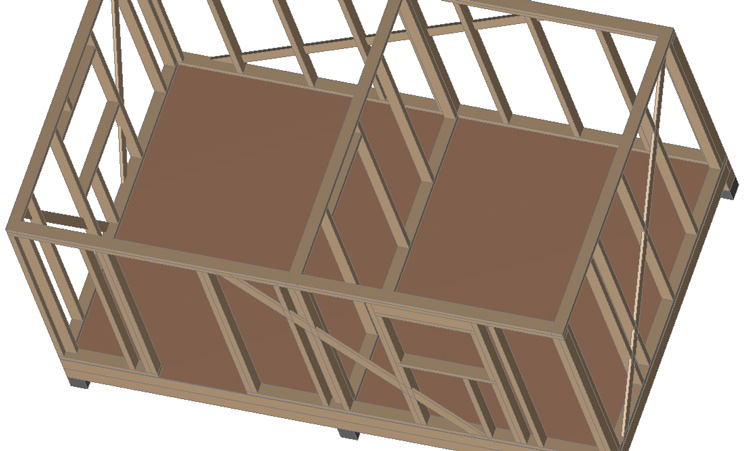

Стойки и верхняя обвязка.

Промежуточные стойки из доски 50х100 устанавливаются в соответствии
с расположением окон и двери, а также с учётом ширины утеплителя (крепятся к
обвязке 2 гвоздями 100 мм). Затем поверх укладывается и прибивается
к стойкам верхняя обвязка из двух досок 100х50(Н):

Таким образом выполняется конструкция оконного проёма:

Верхняя обвязка на боковых стенах из одной доски 100х50(Н) – она
заходит на обвязку продольных стен и прибивается к ней 2 гвоздями
100 мм:

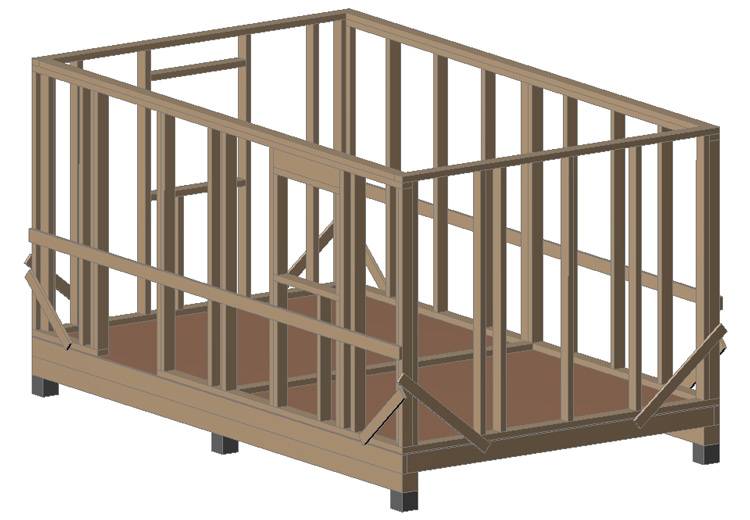

Устанавливается каркас внутренней стены из досок 100х50. Её верхняя
обвязка также из одной доски 100х50(Н) – она заходит на обвязку
продольных стен и прибивается к ней 2 гвоздями 100 мм.
Для придания каркасу жесткости в каркас стен врезать укосины из
доски 25х150 и прибить 2 гвоздями к каждой стойке

Утепление и внутренняя отделка.

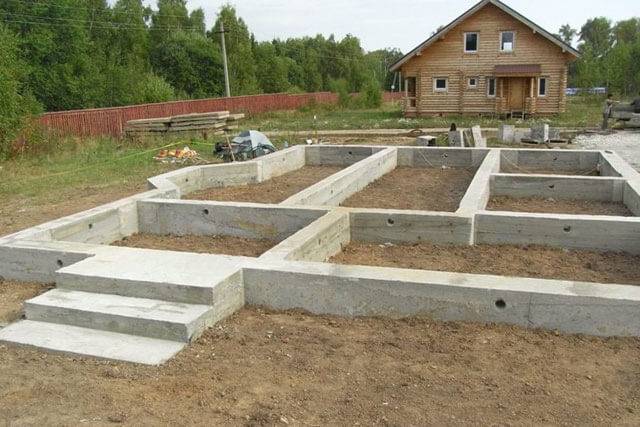

Ленточный фундамент

Такое основание обустраивают, когда на приусадебном участке пучинистая почва.

Работу по его строительству выполняют пошагово:

На участке производят разметку и выкапывают траншею, у которой ширина равна 40 сантиметрам, а глубина составляет примерно 50 сантиметров.
Яму заполняют песком послойно до достижения уровня земли, каждый раз утрамбовывая и поливая водой для плотной усадки.
Сооружают опалубку высотой 50 и шириной 30 сантиметров. Для большей прочности делают ее армирование, используя прутки и металлические трубы.
Заливают бетонный раствор за несколько подходов (не давая высохнуть предыдущему слою) или за один раз.
Поверх бетона с целью гидроизоляции каркасных стенок настилают рубероид.

Тип фундамента

Перед началом работ нужно хорошо продумать особенности конструкции. Решите заранее: — где будет стоять печка (под нее нужно будет соорудить отдельный фундамент); — будет ли баня с мансардой, верандой и какими-то иными функциональными деталями.

Все это важно для выбора конструкции и типа фундамента. Каркасно-щитовой метод хорош тем, что постройка получается в результате очень легкая. Она не требует основательного монолитного фундамента

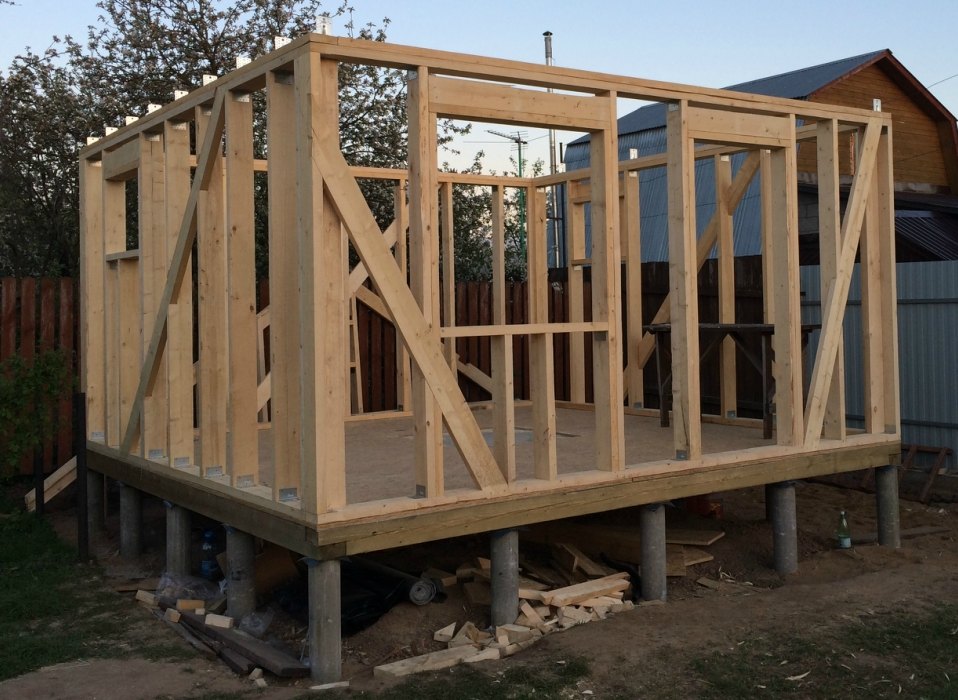

Чаще всего используют столбчатый фундамент, а саму баню устанавливают на опоры, приподнимая ее немного над землей (видео). Это защитит постройку от сырости, исходящей от грунта

Она не требует основательного монолитного фундамента. Чаще всего используют столбчатый фундамент, а саму баню устанавливают на опоры, приподнимая ее немного над землей (видео). Это защитит постройку от сырости, исходящей от грунта.

Глубина погружения столбов в грунт напрямую зависит от его свойств. Если на участке суглинок или песчаные грунты, опоры фундамента достаточно заглубить на полтора метра. Если грунт более устойчивый, твердый, опоры можно «утопить» в землю на 0,5-0,8 м. Ширина столбов зависит от ширины стен будущего здания. В среднем делают 27-30 см. Если есть желание усилить основание, поверх столбов заливают еще и неглубокий ленточный фундамент.

Полезное приложение – как рассчитать требуемую толщину утепления стен бани

Столбчатая основа со съёмной опалубкой

Ещё один довольно простой и недорогой метод заливания лёгкой столбчатой основы для каркасной бани – съёмная опалубка из железа для кровли:

Лист железа для крыши свернуть в трубу с нужным диаметром. Далее, нужно приварить две ручки из прута или толстой проволоки.
Яму нужно выкопать немного большего диаметра, чем сама труба.
Опалубку нужно вставить в отверстие в земле и установить по уровню.
Засыпать мелким песком.
Установить внутрь опалубки решётку армированную.
Влить в трубу несколько вёдер смеси из бетона.
Удерживая форму за ручки, поднять её вверх на сорок сантиметров.
Опять залить бетон и поднять форму.
Так делать, пока столб не поднимется до нужной высоты. При заливке выше уровня земли, нужно дать смеси застынуть и лишь, потом убирать опалубку.

Как раз на этой стадии нужно заложить крепления для будущего обвязывания бани. Для этого в свежий раствор необходимо установить шпильки с резьбой.

Следующие работы выполняют лишь спустя 2 недели. В это время фундамент нужно накрыть рубероидом или плотной мешковиной, а в жаркий период его необходимо постоянно поливать водой.

Собираем каркас

Для начала, всю древесину нужно обработать антисептическим раствором. Это дополнительно защитит от гниения и грибков. Зачастую в составе для обработки находятся и вещества, которые отпугивают насекомых.

Для увеличения пожаробезопасности строения из дерева все строительные материалы лучше пропитать антипиринами. Покрыть слоем изоляции от воды необходимо столбы фундамента, она не даст дереву впитывать влагу из почвы.

Устанавливаем цокольные балки

Для цокольного перекрытия нужно применить брус из хвойных пород дерева с довольно большим сечением – не менее двадцати сантиметров. Устанавливают балки так:

Брус укладывают на фундамент по периметру и соединяют в углах способом «в полбревна». При этом на одном брусе убирают половину толщины сверху, а на другом — половину толщины снизу. Эти пазы накладывают друг на друга и скрепляют;
Когда все спайки по углам готовы, нужно проверить верность размещения балок — возведение щитового здания требует точного соблюдения вертикалей и горизонталей. Скорректировать высоту столба можно с помощью раствора цемента или дополнительным слоем материала для гидроизоляции.
Теперь крепят брус к фундаменту скобами. Анкер должен входить в основу не меньше чем на десять сантиметров.

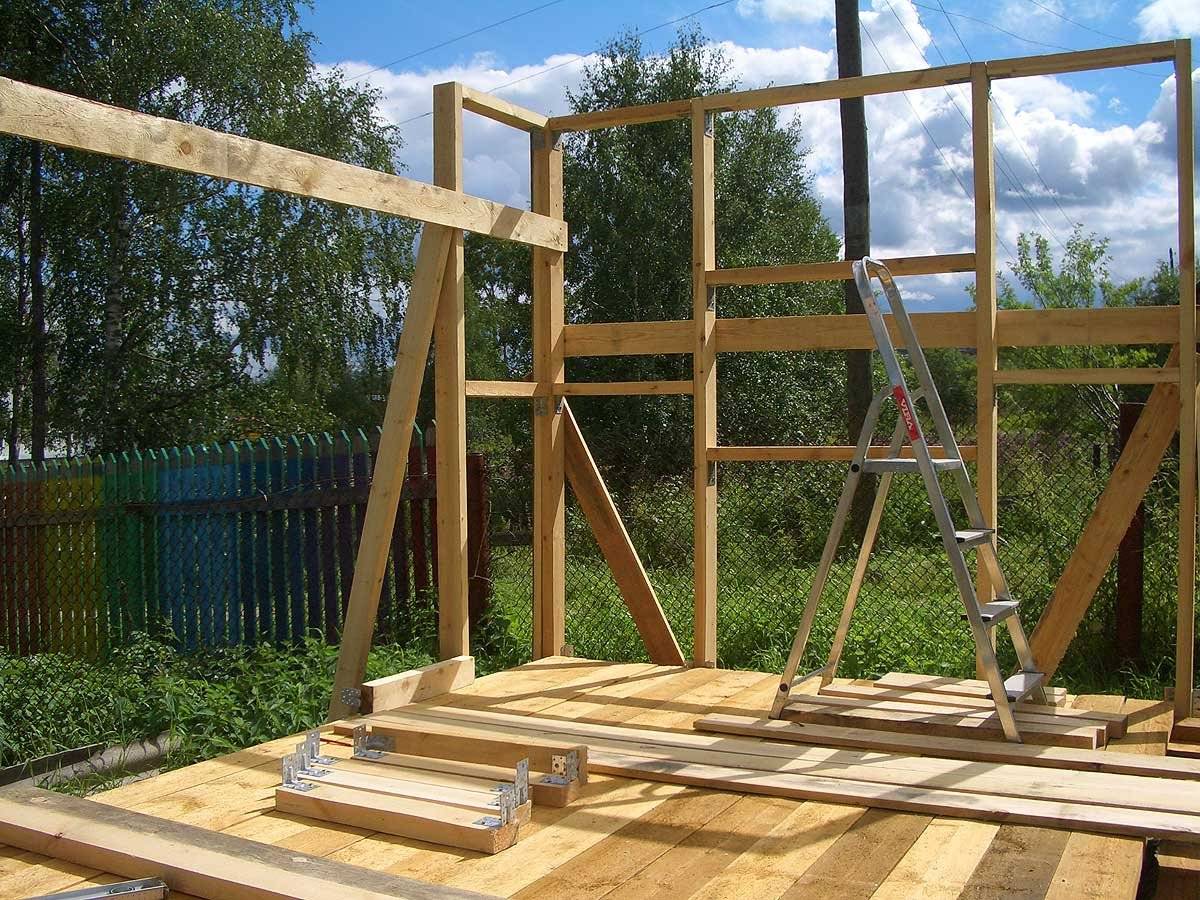

Выполняем несущие стойки

Когда цокольное перекрытие готово, нужно прикрепить к ней несущие стойки. Они должны находиться по углам бани и на креплениях внутренних переборок. Для несущих конструкций нужно применять брус, толщиной примерно десять сантиметров. Прикреплять его к обвязке проще всего стальными уголками.

До установки верхнего перекрытия стойки держатся лишь снизу. Чтобы не организовывать лишнюю нагрузку на крепления и не провоцировать прекос, необходимо поставить временные опоры, удерживающие стойку в положении стоя.

Стойки дополнительные ставятся так же, как несущие. Отличие заключается в том, что для их изготовления можно применить брус меньшего профиля. Расстояние между добавочными стойками равно от полуметров до одного.

Монтаж верхней обвязки и потолка

Детали верхнего перекрытия соединяют между собой так же, как цокольную обвязку. Устанавливают её по уровню и с помощью гвоздей или металлических уголков прикрепляют к стойкам. Монтируют балки потолка и можно начинать монтаж щитов.
