Стандартные размеры
Размеры гаража-пенала напрямую зависят от габаритов автомобиля. Также вы заранее должны понять, нужно ли вам свободное пространство для установки стеллажей. Согласно стандарту стальные конструкции должны иметь выпуск в пределах 1 метра на каждой стороне.
На сегодняшний день выделяют 2 вида гаражей-пеналов:
- изделие на одно транспортное средство с размерами 3х6х2,5 м;
- широкая модель, предназначенная не только для хранения автомобиля, но и для небольшой мастерской с габаритами 3х9х3 метра.
Несмотря на то, что внешне гараж-пенал кажется массивным и тяжелым, на самом деле его вес с кровлей без фундамента варьируется в пределах двух тонн. Благодаря тому, что параметры конструкции небольшие и компактные, именно такую модель выбирает большинство автовладельцев. Теперь нет необходимости устанавливать мощные конструкции с фундаментом.
Учтите, что вес постройки зависит не только от ее габаритов и формы, но и от толщины металла. Если используется профнастил с толщиной 2 мм, масса гаража будет приблизительно 1 тонна. Если же толщина листа в пределах 6 мм, то гараж будет весить более 2 тонн. Учитывайте это при выборе манипулятора на груз.
Правила составления чертежа и материалы
До начала произведения работ необходимо составить качественный проект строения. Там отражаются не только составные части будущей постройки, но и способы крепления каркаса к фундаменту, другие существенные детали
Важно отметить все стыки, точно рассчитать ребра жесткости. После составления подробного плана, можно прикидывать, сколько материала необходимо закупить, что нужно будет для постройки.

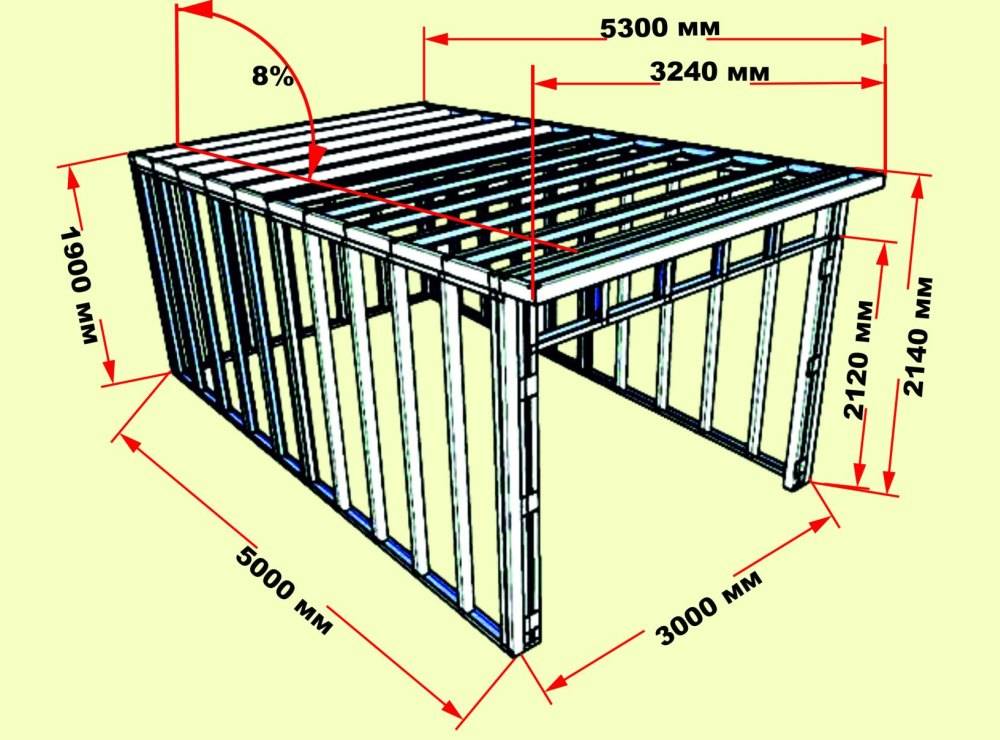

План конструкции
Трубы между собой тоже будут соединяться. В чертеже необходимо указать способ соединения. Оптимальным вариантом является сварка, но если планируется разбирать гараж, можно использовать другие виды соединения. Как вариант – использование уголков, которые соединят в одно целое несколько частей.
План конструкции
Лучше всего для постройки гаража использовать квадратные профтрубы. Можно пользоваться прямоугольными изделиями, но собирать их будет несколько сложней ввиду неправильной формы. Обычно для возведения используются 100-миллиметровые стенки. Такие части смогут дать прочность конструкции, независимость ее от внешних погодных условий. Ребра жесткости используются со стенками в 60 мм. По чертежу следует посчитать, сколько труб нужно будет закупить.
Соединение труб
Изготовление
Итак, с особенностями и достоинствами конструкции мы разобрались. Теперь давайте рассмотрим, как своими руками сделать гараж ракушку. Данную операцию можно условно разбить на три этапа:
Этап 1: Подготовка проекта
Начинать работу необходимо с подготовки проекта. На данном этапе нужно определиться со следующими моментами:
- Размерами
. Подбираются с учетом габаритов автомобиля, размеров свободной площадки и собственных пожеланий; - Особенностями конструкции.
Как я уже сказал выше, конструкция гаража ракушки состоит из каркаса и обшивки. Как правило, каркас изготавливают в виде прямоугольного параллелепипеда из металлического уголка или профилированных труб.
Конструкцию каркаса надо изобразить на бумаге, отображая при этом расположение всех основных деталей; - Количеством материалов
. Подсчитать количество материалов можно на бумаге после составления схемы с размерами конструкции.
Надо сказать, что необязательно создавать точные чертежи с соблюдением масштаба. Можно выполнить схему даже от руки. Главное, чтобы она отображала особенности конструкции и ее размеры.
Этап 2: Строительство коробки
После подготовки проекта можно начинать изготовление коробки пенала. Инструкция выглядит следующим образом:
| Иллюстрации | Описание действий |
| Материалы. Для строительства коробки необходимо подготовить:
| |
| Создаем заднюю стенку. Основной элемент, из которого будет состоять пенал – это прямоугольники из уголка или профилированной трубы, обшитые профнастилом. Прежде всего сделайте треугольник, который будет служить задней стенкой. Изготавливается он так:
| |
| Изготовление боковых стенок. Каждая боковая стенка состоит из трех квадратов или прямоугольников, которые изготавливаются по описанной выше схеме. | |
Сборка каркаса:
| |
Монтаж профнастила на кровлю:
|
На этом ракушка для автомобиля своими руками практически построена, осталось лишь изготовить ворота и установить их.
Этап 3: Изготовление и установка ворот
Гаражные ворота для пенала изготавливаются довольно просто:
| Иллюстрации | Описание |
| Материалы. Для изготовления ворот понадобятся те же материалы, что и для изготовления стенок. Кроме того, понадобятся мощные навесы. | |
| Изготовление ворот :
| |
Монтаж ворот:
|
Конструкция гаража пенала изготавливается из металлического оцинкованного профлиста. Благодаря антикоррозионной обработке этому материалу не страшна влага, он устойчив к любому внутреннем и внешнему воздействию, позволяет обеспечить устойчивость и жесткость конструкции. Согласно расчетам специалистов, крыша на гараж пенал может выдержать нагрузку от ветра и снега в пределах 100-150 кг на 1 кв. м.

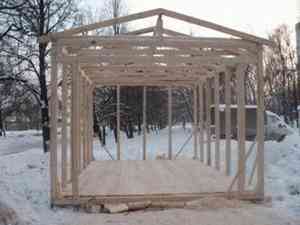

Гараж из дерева
Деревянные гаражи красивые на вид и практичные в использовании, они экологичные и легки в установке. К нюансам относится наличие двух вариантов сооружения: методом установки каркаса и из блок-хауса. Вы можете выбрать такой, который больше подходит. Первый способ реализуется дешево и быстро, но второй — более надёжен.
Инструкция постройки гаража из дерева
Технология сооружения гаража из такого материала имеет следующие этапы:
- Определитесь с моделью и местом — подумайте, вы хотите пристроенный к дому гараж, или стоящий отдельно. Определитесь с типом ворот, методов их открывания.
- Составьте макет будущей постройки.
- Подготовьте участок — очистите и утрамбуйте поверхность, чтобы она получилась идеально ровной.
Внимание! Если не хотите увидеть свой гараж перекошенным, серьёзно отнеситесь к предыдущему пункту. Залейте фундамент — прокопайте траншею по периметру, установите опалубку из дерева
Подушку сделайте из песка и гравия, чередуя слои и утрамбовывая их
Подушку сделайте из песка и гравия, чередуя слои и утрамбовывая их
Залейте фундамент — прокопайте траншею по периметру, установите опалубку из дерева. Подушку сделайте из песка и гравия, чередуя слои и утрамбовывая их.
- Установите прутья из металла и залейте бетоном марки М300, оставьте на три недели.
- Выполните нижнюю обвязку деревом с помощью доски 5 на 10 см, соблюдайте интервал около 120 см, но не больше.
Внимание! Дерево впитывает влагу, из-за чего может сгнить. Обработайте его антисептиками, а потом можно быстро построить гараж своими руками с минимальными затратами на материалы
Можно установить подкосы по углам, тогда гараж станет более надёжным
Можно установить подкосы по углам, тогда гараж станет более надёжным.
Наверное, самый трудный этап — это заливка и сооружение каркаса. Но если вы сталкивались с этим видом работ ранее, она не займёт много времени и труда. Возьмите доски толщиной около 2,5*10 см или стандартную вагонку. Если используете дерево, его нужно обшить и укрыть плёнкой гидроизоляции.
Вы сами убедились, что по времени это не займёт много часов. Теперь можете посмотреть прайсы материалов и поймёте, что это также и недорого.
Рекомендации по выполнению постройки
Гараж-ракушка своими руками легко сооружается во многом благодаря небольшому весу. Смонтировать его можно на ровной площадке с любым покрытием. При необходимости можно сделать подсыпку из крупного щебня с фракцией 40х70 и разровнять его.
Чтобы удобнее было собирать ракушку, сперва выполняются отдельные ее секции. У металлических деталей каждый из резов зачищают при помощи шлифовального диска — это существенно облегчит сварочные работы. Подготовленные детали надо будет просто смонтировать.
Для метизов надо сделать отверстия заранее — это ускорит сбор частей. С работами по сборке могут справиться два человека. Рамы необходимо обработать особым составом, препятствующим появлению коррозии, после чего все детали окрашиваются.
После сборки каркаса надо выполнить зачистку точек, предназначенных для дверных петель. Когда петли будут приварены к нужному месту, точки сварки следует также выкрасить.
Сборка пенала гаража
Давайте рассмотрим, какие этапы включает типовая инструкция по сборке гаража пенала.
Для начала необходимо сварить каркас задней стенки. При стандартных размерах 2 на 3 метра нужно будет приобрести 2 профиля 50 х 50 мм, один поперечник – 2,9 м, пенопласт, профилированный лист, а из оборудования – сварочный аппарат
При соединении элементов обратите особое внимание на соблюдение прямых углов, для проверки которых нужно будет обзавестись строительным уровнем. После того, как каркас обретет свою форму, его нужно будет усилить перекладиной для придания жесткости конструкции. Боковые стенки собираются из двух частей
Для первой части горизонтальные перекладины берутся по 3 метра каждая, а вот вертикальные стойки идут разные: 200 и 210 мм. Вторая часть по горизонтальным перекладинам отличаться не будет, а вот вертикальные понадобятся длиной 210-230 мм. После скрепления двух составляющих боковой стенки, устанавливают распорку, размером в 2,9 метра. Крайняя стойка послужит, кроме прочего, и опорой для установки ворот
Боковые стенки собираются из двух частей. Для первой части горизонтальные перекладины берутся по 3 метра каждая, а вот вертикальные стойки идут разные: 200 и 210 мм. Вторая часть по горизонтальным перекладинам отличаться не будет, а вот вертикальные понадобятся длиной 210-230 мм. После скрепления двух составляющих боковой стенки, устанавливают распорку, размером в 2,9 метра. Крайняя стойка послужит, кроме прочего, и опорой для установки ворот.
сборка гаража
Все секции между собой соединяются при помощи болтов. Для этого нужно предварительно просверлить отверстия в соседних половинах на одинаковом уровне. Задняя стенка с боковыми крепится по такому же принципу.
Когда боковые и задняя стенки собраны, можно всю эту конструкцию обшивать профнастилом.
Одна из самых важных конструкций гаража – это его ворота. Размер рамы ворот напрямую зависит от габаритов всего гаража в целом.
Наиболее распространенной схемой ворот является вариант с открытием дверей в стороны. Для сборки данной конструкции воспользуемся листами профнастила, металлическими рейками. Размеры составляющих выбираются согласно общим размерам «коробки» гаража.
Сборка створки ворот проходит в несколько этапов. Сначала создается ее каркас из двух длинных и двух коротких перекладин, свариваемых между собой. Затем монтируется придающая жесткость поперечина, примерно на уровне 1 метра от верхнего края. Вторая створка собирается аналогичным образом. На завершительном этапе вся конструкция обшивается профнастилом.

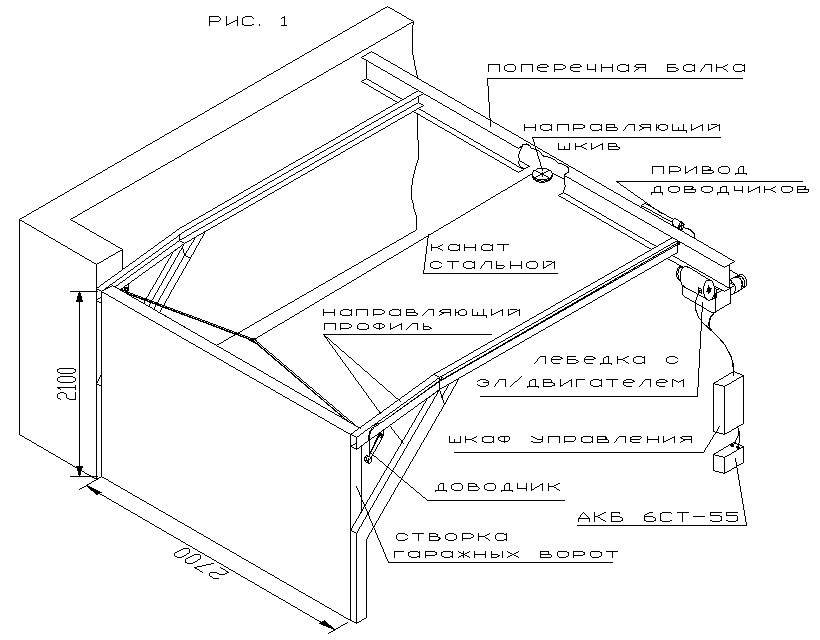

подъемные ворота
Следующим этапом для свободного открывания и закрывания будет установка шарниров на верхний и нижний край створки ворот. Также ответные шарниры нужно приварить и на раму ворот.
В любом случае, после установки всех шарниров на свое место, обязательно смажьте маслом все трущиеся элементы. Кроме того, на этом этапе нужно будет приварить петлю замка на одну из створок.
В процессе сборки гаража старайтесь соблюдать определенные правила:
- участок под установку гаража-пенала должен быть расчищен;
- укрепляйте каркас задней стенки укосинами;
- фиксирующие болты для соединения боковых и задней стенок высверливаются на расстоянии 20 см от верхнего и нижнего краев;
- применяете прикидочную фиксацию с помощью метизов;
- нижние поперечные лаги монтируются на расстоянии в 2 метра;
- устанавливаются металлические распорки;
- монтаж профнастила проводится внахлёст, в одну сторону, а также применяется фиксирующий элемент каждый прогиб;
- завершающим этапом будет накрытие кровли с выступом ее за уровень карниза примерно на полметра.
После обустройства экстерьера гаража можно приступить к установке внутреннего окружения. Основными элементами «мебели» будут различные шкафчики для инструментов и запчастей.
Сборка гаража-пенала
Стоимость сборки и установки конструкции гаража-пенала обычно оценивается в 10% от стоимости объекта. Но автолюбители со стажем и опытом слесарных работ предпочитают самостоятельно изучить чертежи и установить гараж пенал своими руками.
На начальном этапе потребуется подготовить место для установки конструкции гаража пенала, снять дерн и выровнять горизонт площадки с использованием трамбовки и строительного уровня. Обычно первый слой отсыпают гравием и трамбуют деревянной колотушкой. Далее отсыпают слой песка, и можно приступать к сборке гаража–пенала.
На первом этапе собирают основание и боковые стенки конструкции. Перед сборкой гаража-пенала необходимо высчитать по чертежу и заготовить отрезки из стального профиля квадрата или дюймовой трубы. В соответствии со схемой монтажа каждый элемент маркируется и подписывается согласно его положению в каркасе пенала. Желательно для потолка, основания и боковых стен гаража пенала куски трубы или квадрата маркировать краской разного цвета.
Первым делом собираем нижний контур гаража-пенала. Забиваем в грунт монтажные колышки, после чего выкладываем из кусков прямоугольник нижнего контура, соединяем болтами и прихватываем точками сварочным аппаратом. Если диагонали сошлись до миллиметра,и нет проблем с прямыми углами, можно сваривать набело. Далее привариваем поперечные отрезки нижнего контура гаража-пенала.
Далее потребуется приварить к нижнему основанию конструкции гаража пенала вертикальные стойки. Положение каждой из стоек нужно контролировать по рулетке, вертикальному отвесу и строительному уровню. На следующем этапе сборки гаража пенала потребуется установить на болтах горизонтальные отрезки труб, соединяющие середины вертикальных стоек, и тоже прихватить сварочными точками. При правильном выполнении работ положение стоек не должно измениться.
На следующем этапе сборки конструкции гаража потребуется сварить верхний контур из труб и профиля. Первоначально на вертикальные стойки устанавливают боковые отрезки и фиксируют после выравнивания их положения сварочными точками или болтами. Аналогичную операцию выполняют с перемычками передней и задней стенки гаража-пенала. Наибольшее количество времени уходит именно на выравнивание верхнего яруса труб или профиля по горизонту и прямым углам, после чего места стыковки труб проваривают полуавтоматом или сварочным инвертором.
Остается на готовом каркасе закрепить листы профнастила и навесить ворота гаража-пенала. Профнастил крепится с помощью саморезов. Специалисты рекомендуют после окончания сборки головки саморезов заварить сваркой или срезать отверточный паз с помощью болгарки. Насколько это усложнит жизнь злоумышленникам, сказать сложно, но конструкция гаража-пенала в этом случае становится явно неразборной.
Ворота для гаража-пенала лучше заказать в подъемном исполнении. Такая конструкция уменьшает и выравнивает нагрузку на легкую каркасную переднюю стенку гаража. Распашные ворота дешевле, но со временем их приходится регулярно выравнивать и подгибать на раме, поэтому срок их службы может быть меньше, чем у подъемных конструкций.
Особенности гаражей-пеналов
Основа конструкции – несущий профнастил из оцинкованной стали, представляющий собой гофрированный холоднокатаный стальной лист с защитным антикоррозийным покрытием тонкой пленкой окиси цинка. Толщина листа может быть 0,7 – 1,5 миллиметров, но его волновой профиль позволяет увеличить жесткость конструкции, придать ей легкости и элегантности.
Пенальный гараж хорошо может вписаться в любом пространстве, без нарушения общего архитектурного решения. При этом позволяется выбрать нужный цвет.
Название «гараж-пенал» непосредственно связано с его конструкцией – компактностью и эргономичностью. Размеры гаража-пенала соответствуют размерам хранящегося в нем автомобиля и позволяют размещать устройства на свободном месте участка, точно вместившись на отведенном месте. Конструируя гараж-пенал, размеры его «коробки» выбираются с учетом всех пожеланий заказчика.
При этом решается:
- Где будут храниться запасные части.
- Куда поставить средства по уходу за автомобилем.
- Где расположить инструменты.
- Сколько следует оставить свободного пространства для обслуживания автомобиля.
Устройство гаража такой конструкции дает множество преимуществ.
К ним относятся:
- Экономия средств
. Цена сооружения гаража-пенала намного ниже, по сравнению с капитальными строениями. - Конструкция имеет небольшой вес
. Его можно быстро сложить и разложить на новом месте для чего понадобится всего несколько дней. Основное время, при этом, идет на подготовку основания и приобретение комплектующих для стройки, что увеличивает продолжительность работ. - Легкий и малогабаритный гараж
позволяет устанавливать его без фундамента, сделав лишь асфальтированный участок или хорошо выровняв жесткий слой почвы. - Простота сборки
. Инструкция по сборке гаража-пенала позволяет выполнить монтаж конструкции даже тому, кто до этого никогда не выполнял строительные работы. - Удобное место для установки устройства.
Его можно разместить на небольшом участке близко возле дома. - Автомобиль надежно защищен от посягательств вандалов.
- Гараж-пенал можно не регистрировать или узаконивать
. что освобождает его владельца от множества проблем с оформлением документов. - Профнастил имеет хорошую устойчивость к механическим повреждениям
. а антикоррозионное покрытие предохраняет материал от образования ржавчины.
Установка гаража-пенала
Шаг 2. Возведение стен каркаса
Каркас может быть возведен из металлического или деревянного профиля. Дерево – более легкий и доступный материал. Главные недостатки деревянных брусьев – подверженность гниению и легкая воспламеняемость. Поэтому советуем перед началом строительства обработать рейки специальными растворами против гниения и возгорания.
Принцип сборки деревянного каркаса
Каркасные стены состоят из нижней и верхней обвязки и брусковых деревянных стоек, которые устанавливаются вертикально от пола. По всем углам обязательно устанавливаются деревянные рейки – подкосы. Как это выглядит визуально, вы можете видеть на схеме.
Возведение стен происходит так: устанавливаются нижние доски обвязки и крепятся к бетону специальными скобами; монтируются угловые столбы каркаса с дополнительными внешними подпорками (строго вертикально); выполняется верхняя обвязка; устанавливаются стойки стен; формируется обвязка дверей и окон.
Ключевые преимущества гаража пенала
- Не требуется для размещения много места на участке,
- Простота сборки обеспечивает возможность возведения гаража пенала своими руками,
- Не нужен монолитный фундамент,
- Долговечность и высокая надежность каркаса из металла,
- Возможность экономии денежных средств на создание места для хранения автомобиля.
Также хочется отметить тот факт, что на гараж пенал не требуется заводить документацию по регистрации и узакониванию конструкции. Вы в любой момент можете разобрать бокс и собрать его в другом месте. На видео гараж пенал представлен в различных вариантах, а также рассматриваются особенности его сборки своими руками.
Как и многие другие приятные нововведения, ракушка
появилась после 91-го года, когда серьезные перемены в законодательстве дали возможность приравнять такую конструкцию к простым тентам, избавляя себя от необходимости оформления бумаг на него. Благодаря этому, в короткий срок, ракушки
стали мегапопулярными.
Компактные, легкие, они появились во всех городах и поселках, причем делалось это без какого согласования с чиновниками, что было радостью для автомобилистов
, ведь ни для кого не секрет, что одно хождение по бесконечности кабинетов бюрократов, может вывести из терпения даже самого терпеливого человека, что уж говорить за траты.
Но… многое изменилось и не в лучшую сторону с 2006 года
, когда новые власти задумались о том, с кого бы еще вытянуть копеечку, другую.
Решение пришло быстро: нужно заставить платить хозяев ракушек
, которых – тысячи тысяч.
В 2006 году было объявлено постановление Правительства РФ, согласно которому, владелец гаража ракушки обязан выкупать землю
, на которой стоит конструкция.
«Благородные» чиновники предложили даже свою цену – 300-360 тыс. руб.
за участок, в противном случае, гараж может быть снесен, как незаконная постройка. Разумеется, такое решение стало резонансным в обществе автомобилистов, но…
Поэтому, прежде, чем ставить ракушку
, продумайте дальнейший ход событий. Лучше всего ставить его на своей земле, в частном владении, тогда никакие юридические моменты не испортят настроение.
Итак, плюсами гаража-пенала является следующее:
- защита автомобиля от вандалов, дождей, солнечных лучей;
- создание места для склада инвентаря, рабочего инструмента;
- легкость конструирования;
- экономичность.
К минусам можно отнести несколько пунктов:
- простенький внешний вид;
- с 2006 года проблемным моментом стало право собственности на участок, на котором стоит пенал;
- также следует помнить, что нельзя ставить ракушку на канализационных люках или на пути у проезжающей спецтехники (пожарной, скорой помощи и др.).
Об истории, законах, плюсах и минусах мы поговорили, теперь, приступим к главному вопросу: технологии сооружения
. Но прежде, надо подготовить участок для будущей ракушки.
Индивидуальный дизайн
Один из основных преимуществ создания гаражного пенала своими руками заключается в возможности реализовать индивидуальный дизайн, полностью соответствующий вашим потребностям и предпочтениям.
Строительство гаражного пенала своими руками позволяет создать уникальную конструкцию, учитывая все особенности вашего помещения: размеры, форму стен и пола, расположение электророзеток и освещения.
Вы можете спроектировать пенал с оптимальным расположением ящиков, полок и вешалок, а также предусмотреть специальные отделения и крючки для хранения инструментов и принадлежностей.
Дизайн пенала может быть оригинальным и стильным, соответствующим вашему вкусу и интерьеру гаража. Вы можете выбрать материал и цвет покрытия, чтобы он гармонично вписался в общую атмосферу помещения.
Кроме того, вы можете добавить декоративные элементы, такие как накладные ручки, стеклянные вставки или подсветку, чтобы придать вашему гаражному пеналу особую изюминку и эстетическую привлекательность.
Таким образом, создание гаражного пенала своими руками дает вам возможность самостоятельно контролировать и реализовывать все аспекты его дизайна, чтобы получить идеальное решение для вашего гаража.
Особенности гаражей-пеналов
Основа конструкции – несущий профнастил из оцинкованной стали, представляющий собой гофрированный холоднокатаный стальной лист с защитным антикоррозийным покрытием тонкой пленкой окиси цинка. Толщина листа может быть 0,7 – 1,5 миллиметров, но его волновой профиль позволяет увеличить жесткость конструкции, придать ей легкости и элегантности.
Пенальный гараж хорошо может вписаться в любом пространстве, без нарушения общего архитектурного решения. При этом позволяется выбрать нужный цвет.
Название «гараж-пенал» непосредственно связано с его конструкцией — компактностью и эргономичностью. Размеры гаража-пенала соответствуют размерам хранящегося в нем автомобиля и позволяют размещать устройства на свободном месте участка, точно вместившись на отведенном месте. Конструируя гараж-пенал, размеры его «коробки» выбираются с учетом всех пожеланий заказчика.
При этом решается:
- Где будут храниться запасные части.
- Куда поставить средства по уходу за автомобилем.
- Где расположить инструменты.
- Сколько следует оставить свободного пространства для обслуживания автомобиля.
Устройство гаража такой конструкции дает множество преимуществ.
К ним относятся:
- Экономия средств. Цена сооружения гаража-пенала намного ниже, по сравнению с капитальными строениями.
- Конструкция имеет небольшой вес. Его можно быстро сложить и разложить на новом месте для чего понадобится всего несколько дней. Основное время, при этом, идет на подготовку основания и приобретение комплектующих для стройки, что увеличивает продолжительность работ.
- Легкий и малогабаритный гараж позволяет устанавливать его без фундамента, сделав лишь асфальтированный участок или хорошо выровняв жесткий слой почвы.
- Простота сборки. Инструкция по сборке гаража-пенала позволяет выполнить монтаж конструкции даже тому, кто до этого никогда не выполнял строительные работы.
- Удобное место для установки устройства. Его можно разместить на небольшом участке близко возле дома.
- Автомобиль надежно защищен от посягательств вандалов.
- Гараж-пенал можно не регистрировать или узаконивать, что освобождает его владельца от множества проблем с оформлением документов.
- Профнастил имеет хорошую устойчивость к механическим повреждениям, а антикоррозионное покрытие предохраняет материал от образования ржавчины.
Альтернативные решения
Конструкции из металлопрофиля имеют массу преимуществ, но некоторых не устраивает их вес, проблемы с транспортировкой, когда надо часто переезжать, и некоторые другие нюансы, поэтому подбираются альтернативные решения. Если приходится часто переезжать или отправляться на отдых, тогда можно использовать тент ракушку.
Тент ракушкаИсточник bhutanmusktravels.com
По сути, это тот же гараж, но вместо листов металла в нем использована высокопрочная ткань. Она не пропускает осадки, ветер или солнечные лучи. В некоторых случаях для этого применяется брезент, но лучше использовать полиэфирную ткань, которая обязательно пропитывается специальными составами. К тому же подобный тент может быть хорошим вариантом для временного жилья на отдыхе, даче и так далее.
