Сплошной домик от земли
Есть вариант изготовления закрытой конструкции из металлического профиля своими руками, когда бетонное кольцо спрятано в домике. Размеры каркаса должны быть такие, чтобы сооружение свободно можно быть надеть на оголовок. Высоту подбирают индивидуально – так, чтобы можно было наклониться и достать ведро.
Профиль необходимо взять из толстого оцинкованного металла. Из направляющих собирают две идентичные рамы – одна пойдет на пол, а вторая будет над оголовком.
Чтобы сделать треугольник, у двух профилей подрезают боковины и, прикрепив посередине каркаса вертикальную стойку, фиксируют к ней надрезанный угол. То же самое проделывают с другой стороны основания. Два треугольника соединяют поперечиной.
С той стороны основания, где предполагается дверь, ставят дополнительные стойки.
На готовый каркас крепят кровлю – профлист или, предварительно закрепив основу фанерой, мягкую черепицу. Бока обшивают имеющимся материалом – сайдингом или вагонкой.
Домик для колодца своими руками, пошаговая инструкция.
Какие материалы и инструменты понадобятся?
- Доски.
- Камень.
- Шифер.
- Плитка.
- Ондулин.
- Сайдинг.
- Брус.
- Металлические пруты в количестве двух штук.
- Металлочерепица.
- Металлические уголки.
- Гвозди.
- Металлические пластины.
- Молоток.
- Шуруповорет (как выбрать шуруповерт).
- Пила (как выбрать бензопилу).
- Ножовка.
- Саморезы.
- Гвоздодер.
- Отвертка крестовая.
- Рулетка.
- Лопата.
- Лобзик, как выбрать написано здесь.
Как вы, наверняка, уже догадались, данный список может вами корректироваться.
Кстати, если вы самостоятельно строили свой дом, то у вас, скорее всего, остались данные материалы, ну а если же их нет, то придется все это приобрести. Когда материалы будут на руках, можно переходить к активным действиям.

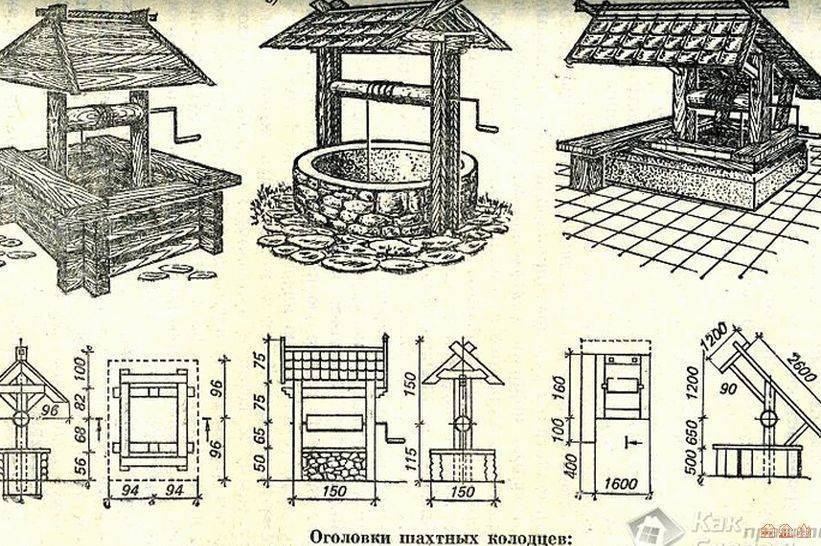

Создание чертежа домика для колодца.
Первым делом создаем чертеж домика для колодца. Сделать это можно самостоятельно, а можно упростить себе жизнь и найти уже готовый вариант в интернете.
В первом случае постарайтесь отразить в своем чертеже все нюансы и детали как можно более подробно: площадь окружающего пространства, диаметр колодца, обшивка, скаты, основание и так далее. Поверьте, в будущем такая детализация значительно упростит вам весь процесс строительства.

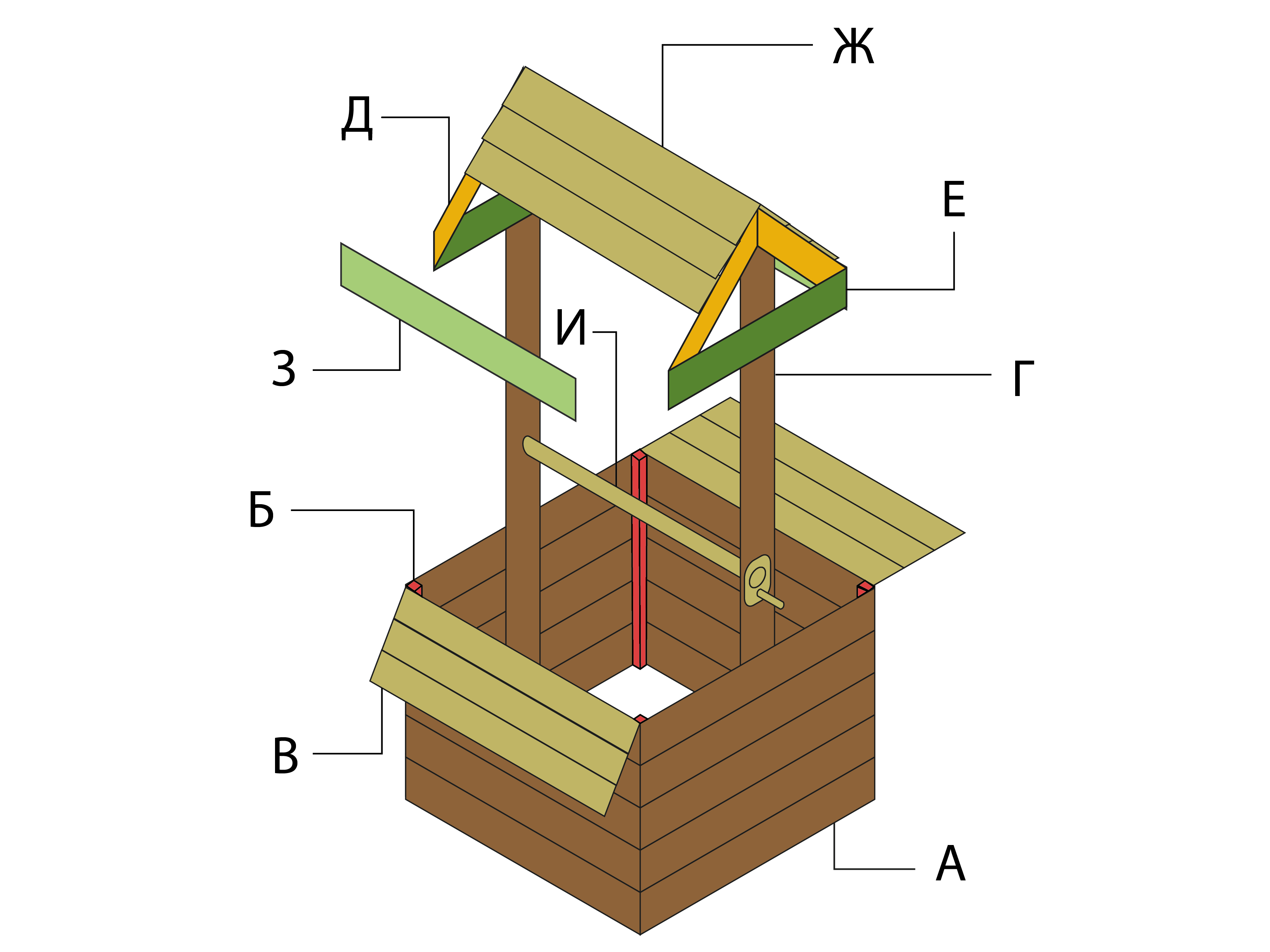

- основание-рама
- фронтоны
- стойка
- конек для крыши
- ворот
- обшивка фронтонов
- левый скат крыши
- правый скат крыши
Чертеж ворота для колодца.
Возведение домика для колодца: поэтапное строительство.
- Возводим основание домика – в этих целях можно использовать не только брус, но и оцилиндрованные бревна. Важный момент: расстояние между противоположными стенками должно быть равным диаметру колодца.
- При помощи металлических уголков устанавливаем две стойки посередине боковых оснований. Затем эти стойки соединяем с последними при помощи брусков, закрепленных под углом 45 градусов. Далее в стойках просверливаются отверстия — в них будет крепиться веретено. В отверстия вставляются втулки.
- Измеряем расстояние между втулками и от полученного результата вычитаем 4 см. Отпиливаем от бревна кусок, по дине равный полученному расстоянию.
- В данном куске бревна нужно просверлить два отверстия точно в центре торцов, глубиной 5 см и диаметром в 2 см. Далее с помощью саморезов к ним крепятся металлические пластины с отверстиями по центру (соответствующего диаметра).
- Вот, вы и создали ворот (веретено). В правую часть веретена нужно вставить гнутый прут, который будет служить ручкой. А в левую часть — прут, длиной 9 см (4 см из них должны остаться снаружи ворота).
- Концы обоих прутов вставляются во втулки в стойках.
- На вороте закрепляется цепь, а уже на эту цепь – ведро: данные крепления обязательно должны быть очень крепкими!
- Затем усиляем стропильные фермы наклонно поставленными брусьями. Сделать это рекомендуется для того, чтобы вся конструкция домика была более прочной.
- Следующий этап строительства домика для колодца – это возведение его крыши:
- для начала прибейте наверху доски и сделайте обрешетку (шаг – 15 см);
- далее обрешетка покрывается кровельным материалом таким образом, чтобы по краям крыши остались выступы.
Часто домики для колодцев комплектуют дверью. Если и вы считаете данный элемент необходимым, то самый удобный ее диаметр — 85 на 55 см. А сделать дверь можно из досок, соединив их между собой брусками.
Основное строительство дома завершено, что же дальше?
Закончив основную работу по строительству домика для колодца своими руками, можно приступить к отделочным работам. Основание колодца можно обработать деревом, бетоном и прочими материалами – здесь главную роль играет ваша фантазия. Именно с ее помощью вы можете превратить свой домик для колодца из обычного сооружения в сказочное: избушка на курьих ножках, замок, домик из сказки про трех поросят – любая ваша задумка может стать реальностью при наличии необходимых материалов и некоторого количества свободного времени.
Также напоследок стоит сказать и о том, что деревянные части домика для колодца обязательно должны быть обработаны специальным раствором: он защитит древесину от воздействия влаги и последующего гниения, и соответственно — увеличит срок службы строения в несколько раз. При этом все работы, связанные с покраской и обработкой деталей конструкции, необходимо выполнять непосредственно перед сборкой последних.
Домик для колодца своими руками видео
Пруд на даче своими руками.
Как правильно сажать газонную траву?
Поделки из пробок от пластиковых бутылок своими руками.
Как сделать тротуарную плитку своими руками.
Простые проекты
Ниже приведены общие алгоритмы строительства простейших конструкций колодезных домиков.

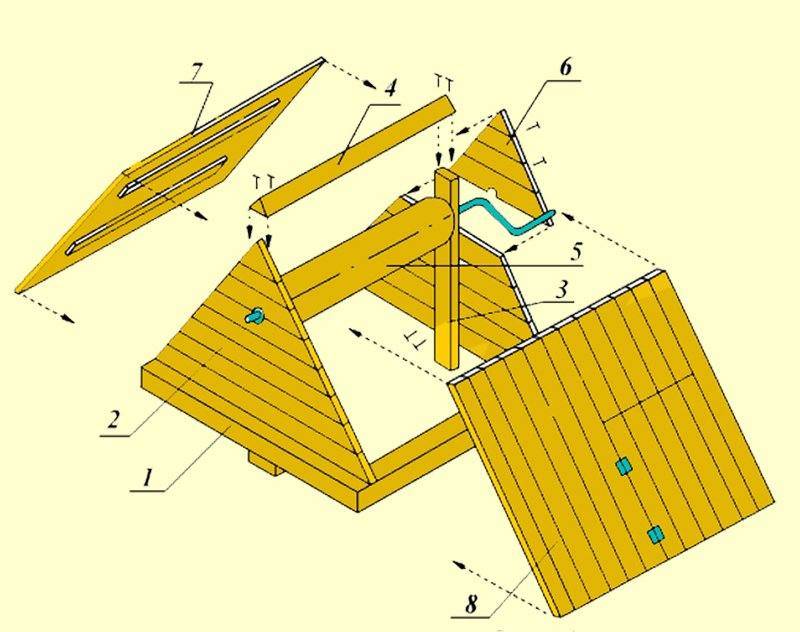

Надколодезный домик из дерева
Надстроечный деревянный домик сделать легче всего. Комплектация такой конструкции выглядит следующим образом:
Рама основания из бруса 100х100 мм.
Левый и правый треугольные щиты — боковины (аналогичны фронтонам крыши). Щиты изготавливают на раме из обрезной доски 25 или 32 мм, а в качестве силового элемента перпендикулярно основанию прибивают брус 100х50 мм. В верхней части каждого бруса и щита высверливают отверстие, в которое устанавливают металлическую втулку для ворота (в современном исполнении втулка может быть с подшипником). Для удобства монтажа боковина со стороны ручки может быть из двух частей — нижней (большей) в виде трапеции и верхней в виде замыкающего треугольника.
- Четырехугольный задний скат крыши с продольным расположением досок от конька к низу и двумя поперечинами (они же служат элементами жесткости).
- Четырехугольный передний скат крыши. Отличается от заднего наличием дверки (или проема, если домик полузакрытого типа).
- Ворот из оцилиндрованного бревна с ручкой с одной стороны и осевым стержнем — с другой.
- Брусок для верхней связи скатов (может быть треугольным или полукруглым).
Сборку можно проводить на месте или «на земле». Но в обоих случаях нужен помощник. Последовательность работ выглядит так:
- Устанавливают раму основания, выравнивают по горизонту. При установке на месте фиксируют к верхнему кольцу или колодезному венцу.
- Устанавливают на раму одну из боковин, выравнивают по вертикальному уровню, прибивают гвоздями.
- Аналогично монтируют вторую боковину.
- Устанавливают ворот в отверстия-втулки в боковинах.
- Проверяют перпендикулярность боковин к основанию и прибивают сверху брусок связи.
- Прибивают к раме, боковинам и связи задний скат.
- Прибивают к раме, боковинам и связи передний скат. Навешивают при необходимости дверки, монтируют внутри полки для ведра.
Открытый домик
Конструкция этого домика состоит из двух «независимых» частей: навеса и крышки.
Опорой навесу служат стойки из бревна, бруса или металлического профиля. Стойки вкапывают в грунт и бетонируют либо в процессе строительства колодца, либо после завершения отделки его наземной части. К стойкам также крепят ворот подъемного механизма.
Глубина подземной части стоек рассчитывают исходя из особенностей грунта, размера и веса надземной части. При этом также надо учитывать ветровые и снеговые нагрузки на кровлю.
После того, как стойки вкопаны, и между ними установлен ворот, приступают к сборке навеса.
Есть разные способы крепления кровли:
- Собирают из бруса две треугольные рамы. Каждую из них крепят к своей стойке, выставляя по общему горизонтальному уровню. Соединяют рамы в коньке двумя досками по одной с каждой стороны. Соединяют рамы по карнизу с каждой стороны. Монтируют кровельную обрешетку. Зашивают доской фронтоны. Укладывают кровлю, при необходимости подшивают крышу изнутри доской. Если обрешетку делать сплошной (например, из влагостойкой фанеры), то подшивка необязательна.
- Соединяют стойки между собой коньковым брусом. Монтируют к каждой стойке по две пары стропильных ног с опорой на коньковую балку и упором на укосины, которые крепят на стойку. Делают обрешетку, стелют кровлю.
- Собирают на «земле» из бруса ферму для двускатной или вальмовой крыши.
- Поднимают и крепят к стойкам готовую ферму.
- Монтируют обрешетку, стелют покрытие.
Крышка, как и навес, также может иметь разную конструкцию. Её могут сделать закрытого типа с дверцей (или двустворчатыми дверками), либо с частично открытой горловиной колодца.

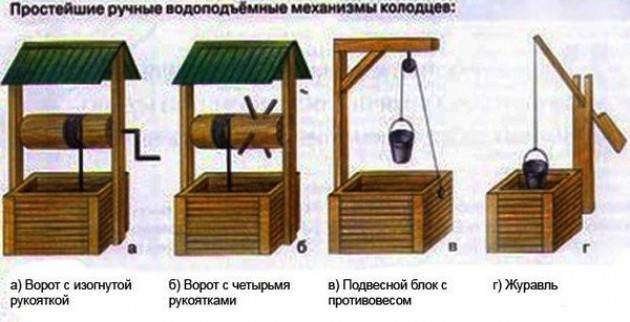

Виды подъемных механизмов для колодца
Колодезный ворот – приспособление для подъема воды из шахты колодца, имеющее форму цилиндра. Конструкция закрепляется на оси, вращающейся в подшипниках. Вращательные движения совершаются при помощи ручки или пальцев – брусков, закрепленных по периметру ворота. К подъемнику крепится металлическая цепь или трос, на который подвешивается ведро.
Внимание. Если колодец общественный, то для поддержания нормального санитарного состояния источника используется одно ведро, стационарно закрепленное на цепи
Второй вид подъемного механизма – журавль, устройство из балансира и противовеса, установленного на опору. К длинной части журавля крепится шест с ведром, опускающийся в шахту колодца. Эта конструкция позволяет быстрее осуществить подъем воды, но при значительной глубине источника потребуется устройство больших размеров.
Виды подъемных приспособлений
Отделка
Подготовка древесины
Все деревянные детали необходимо обстрогать. Затем покрыть двумя слоями лака, который подходит для уличных работ. После полного высыхания деталей можно переходить к сборке.
Капитанский мостик
Проект каркаса.
Эта часть строения является каркасом всей детской площадки. Для её сборки потребуются следующие детали:
№ | Название | Длина (см) | Размеры дерева (мм) | Количество (шт.) |
1 | Стойка | 300 | 100*100 | 8 |
2 | Обвязка | 160 | 100*50 | 9 |
3 | Доски пола | 170 | 100*25 | 17 |
4 | Стойка конька | 40 | 50*50 | 2 |
5 | Конек | 170 | 50*50 | 1 |
6 | Ограждение | 800*600 | 4 |
К нижнему краю каждой стойки необходимо прикрепить металлическую конструкцию, которая позволит избежать соприкосновения с землей. Такой прием убережет дерево от преждевременного гниения. Крепеж производится с помощью шпилек диаметром 10 мм и гаек, одна из которых приваривается к шпильке, чтобы избежать прокручивания.
Металлическая конструкция, которая крепится к стойкам.
Крепеж стойки к металлу.
Затем металлическая часть бетонируется на глубину около 70 см. После полного затвердевания бетона можно продолжать работы.
На следующем этапе работ собирается обвязка. Для этого в стойках делаются пазы. Для жесткости всей конструкции используются металлические уголки.
Паз в стойке, крепеж обвязки.
Соединение обвязки.
Следующим этапом идет сборка пола. Доски крепятся к основе с помощью саморезов по дереву.
Из влагостойкой фанеры необходимо приготовить ограждение для капитанского мостика. Оно помимо практической функции, будет нести ещё и декоративную. В фанере с помощью лобзика необходимо создать рисунки, которые поддержат морскую стилистику.
Тематические рисунки для дизайна игрового комплекса.
По окончанию работ необходимо прикрепить фанеру к стойкам. Следующим этапом будет сборка крыши. Конек вшивается в плащевую ткань и крепится к стойкам, которые закреплены на обвязке с помощью металлических уголков.
Устройство крыши.
Капитанский мостик готов. При желании можно добавить деталей, например, штурвал или флагшток с пиратским флагом.
Капитанский мостик.
Лестница
Проект лестницы для детской площадки.
Таблица элементов лестницы
№ | Название | Длина (см) | Размеры дерева (мм) | Количество (шт.) |
1 | Тетива | 250 | 100*50 | 2 |
2 | Опорные столбы | 60 | 100*100 | 2 |
3 | Перила | 250 | 100*25 | 2 |
4 | Ступенька | 60 | 150*25 | 10 |
5 | Крепеж | 15 | 50*50 | 20 |
6 | Декор | 6 |
К стойкам каркаса крепиться основа будущих ступеней. Нижний её край закрепляется на опорных столбах, которые предварительно забетонированы. На высоте 60 сантиметров закрепляются перила. Ступеньки крепятся к основе как на фото.
Способ крепления ступеней к основе.
Исходя из того, что пользоваться этой лестницей будут дети, высота ступени небольшая – 15 см. Лестница должна быть безопасной, поэтому между ступеньками и перилами необходимо сделать перемычку, к которой затем будет крепиться еще и декор.
Перемычка и декор.
Лестница готова к использованию.
Лестница для детского игрового комплекса — фото.
Детская горка для дачи
На очереди монтаж самого важного элемента – горки
Проект горки.
Таблица элементов горки
№ | Название | Длина (см) | Размеры дерева (мм) | Количество (шт.) |
1 | Основа | 350 | 100*25 | 6 |
2 | Планка | 60 | 50*50 | 2 |
3 | Перила | 350 | 100*25 | 2 |
4 | Оцинкованный металл | 3500*600 | 1 |
Длина горки вычислялась исходя из высоты площадки. Необходимо было добиться небольшого уровня наклона, чтобы избежать несчастных случаев. Ширина горки равна ширине стартового участка. Для безопасного скольжения по всей длине крепится ограждение в виде перил, и планкой закрываются места крепления металла к дереву. Металл следует крепить внахлест, сверху вниз, чтобы стык при скатывании с горки был менее заметным.
Верхний край горки крепится к стойкам каркаса, нижний — опирается на забетонированную металлическую конструкцию.
Металлическая опора для горки.
Горка готова. Теперь на очереди работы по обустройству площадки вокруг комплекса. В качестве ограждения подойдут небольшие пеньки. Их необходимо расположить так, чтобы вся конструкция по форме напоминала корабль.
Внутренняя территория городка застилается тканью, которая будет препятствовать прорастанию сорняков. Затем площадка засыпается слоем песка в 10 см.
Обустройство площадки вокруг городка.
Песок позволит сделать приземление безопасным. А пеньки поддержат концепцию пиратской шхуны и отделят детскую территорию. На этом основные работы закончены, можно приглашать испытателей.
Детский городок на даче – фото общего вида.
Конечно создание подобного детского игрового комплекса дома или на даче потребует от родителей ребенка затрат – временных и финансовых. Но полученный результат оправдает потраченное время. Для детей подобная площадка станет местом постоянных игр, а, как известно, играя, дети познают мир и учатся к нему приспосабливаться.
Создание открытого домика
Перед тем как приступить к возведению этого сооружения, важно определиться с размерами домика для колодца и создать чертеж. Основные детали такой конструкции:
- Две стойки симметрично относительно друг друга
- Ворот для воды, который устанавливается на вертикальные стойки
- Навес из двух скатов и каркаса, который также устанавливается на стойки
- Крышка, которая крепиться к бортам и закрывается
Размеры деталей прежде всего зависят от диаметра бортового кольца. Так крышка создается точно по его диаметру, в ней вырезается отверстие для дверцы, которое должно быть не меньше, чем 60Х80 см.
Стандартная высота стоек – 1,5 – 1,7 метра. Ворот для подъема воды обычно располагается на высоте 1,5 метров от земли. Между крышкой и воротом должно оставаться расстояние не менее 70 см.
Стойки могут крепиться непосредственно к кольцу колодца, или их можно вкопать в землю рядом. Если стойки устанавливаются на земле, то порядок работы будет такой:
- Изготавливается рама для навеса из деревянных брусков или металлического профиля.
- К раме крепится сам навес из металлических листов или деревянных досок.
- Изготавливаются и устанавливаются стойки.
- На стойки устанавливается ворот для воды.
- Навес крепится к самим стойкам.
В случае если стойки устанавливаются на борта, то порядок работы немного другой:
- Изготавливается рама по размерам бортового кольца
- К ней прикручиваются стойки. Конструкция устанавливается на кольцо.
- К стойкам присоединяется ворот для воды.
- Собирается каркас навеса и устанавливается на вертикальные стойки.
- Оформляется навес и крышка на бортовое кольцо.
Домик из бревен
Такой колодезный домик будет иметь оригинальный и очень интересный дизайн. Для строительства подобной конструкции вам понадобится следующее:
Домик из бревен
- оцилиндрованные бревна;
- доски для обустройства кровли и подпорок;
- финишное покрытие для кровли;
- материал для обустройства ворота с удобной ручкой.
Подобные колодезные домики часто встречаются в деревнях. Из оцилиндрованного бруса изготавливаются стойки конструкции, ворот и непосредственно сруб.
Домик из бревен
Технология изготовления
Сложите оцилиндрованный брус в сруб по габаритам колодца. Соединение бруса выполняйте любым подходящим и удобным методом. Установите две массивные стойки-опоры из деревянного бруса. Для дополнительной жесткости оснастите стойки домика подпорками. Сверху на опорных стойках обустройте широкую кровельную конструкцию. Руководство по возведению кровли приводилось в предыдущем разделе инструкции – все делайте в аналогичном порядке.
Колодезный домик из бревен
Края крыши должны выходить за пределы основания колодезного домика. Благодаря этому будет исключено попадание осадков в шахту колодца.
Надежно зафиксируйте ворот. Выступающие концы бруса можете украсить разнообразными фигурными вырезами.
Для чего нужно строить колодезный домик
Русский колодец предполагает непременное наличие крыши над шахтой, поскольку основан на механизме вращения цепи с прикрепленным ведром. Для него требуется ворот (механизм вращения), усовершенствованный тормозом и грузом для удобства набора воды.
Как защита данного механизма и создание его упорной базы, необходимой для работы, так и предотвращение загрязнения воды сделали необходимым элементом сооружения домик для колодца.
- Для защиты воды от попадания мусора, химикатов и осадков, в которых могут содержаться вредные примеси.
- Для создания определенного климатического эффекта, при котором вода медленнее нагревается летом и не замерзает зимой.
- Для защиты механизма набора воды от прямого попадания влаги и увеличения срока его эксплуатации.
- Служит защитным механизмом от детей.
- Выполняет эстетическую функцию украшения участка.
Варианты домика для колодца

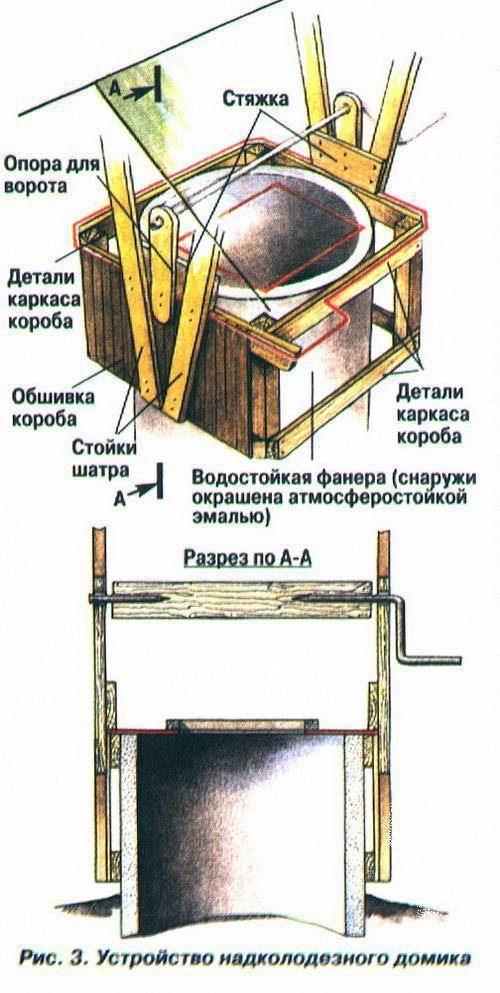

Закрытый домик для колодца своими руками
Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.
Закрытый колодец
Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.
Домик для колодца своими руками
- опорная стойка из 100*200 мм
- короткие опорные стойки из того же бруса 100*200 мм
- крепежный брус 30*60 мм
- треугольный брус
Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.
Порядок сборки домика для колодца
Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

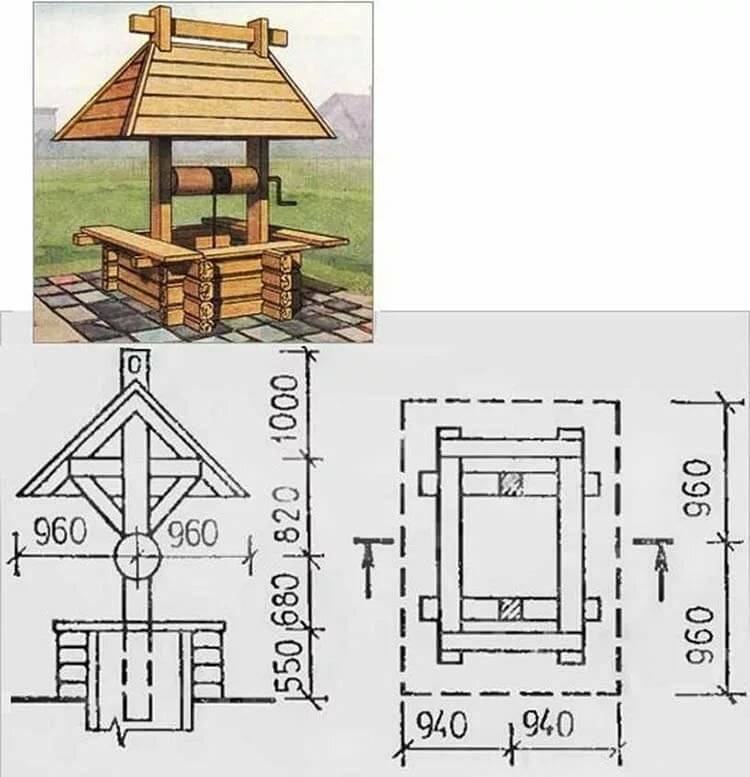

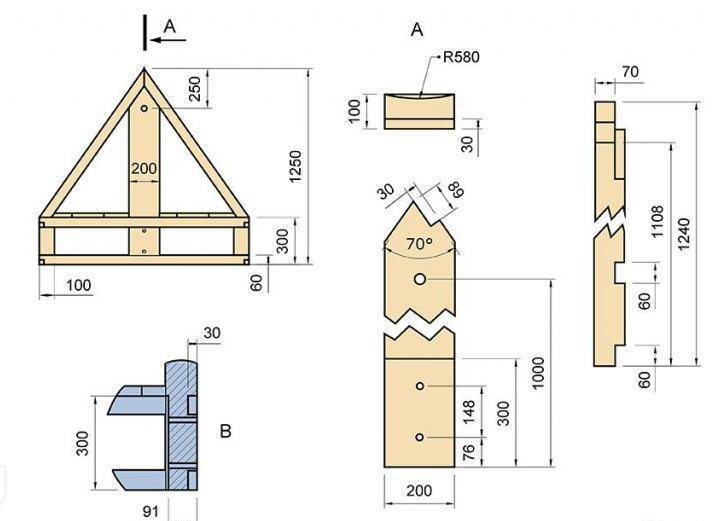

Домик для колодца своими руками чертежи с размерами
По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.
Как сделать полностью закрытый каркас
Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.
Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга
Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.
Сборка каркаса
У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.
К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.
Подготовка под дверку
Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.
Начало монтажа кровли
Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.
В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.
Домик для колодца из сайдинга
Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.
Зачем нужен домик для колодца?
В продаже доступен большой выбор готовых домиков для колодцев. Однако стоимость подобного рода изделий оставляет желать лучшего. Поэтому многие владельцы решают строить колодезные домики собственными силами – ничего сложного в этом нет.
Домик для колодца
Главным предназначением домика для колодца является защита воды от разного рода загрязнений и прямых солнечных лучей. Насекомые, мусор, животные, избыточное тепло – все это негативным образом отражается на качестве воды.
Также домик обеспечит надежную защиту колодца от разного рода осадков и химикатов, использующихся для опрыскивания растительных насаждений. Зимой же правильно обустроенный домик не позволит воде в колодце замерзнуть.
Домик для колодца
Варианты изготовления
Несмотря на то что существуют готовые пошаговые инструкции, в каждом конкретном случае проект строительства домика для колодца своими руками лучше всего проработать самостоятельно.
Существует несколько вариантов выполнения домиков для колодцев, которые сочетают в себе декоративность и функциональность.
Домики, имеющие двускатную крышу
Этот вариант характеризуется относительно небольшими размерами и предназначен для осуществления защиты такой части колодезных колец, как оголовок. Конструкция предполагает наличие дверцы, что позволяет проводить контроль работы насоса, а также выполнять очистку и дезинфекцию.
Домик в виде сруба из бревен или бруса
Конструкция на основе качественного бруса характеризуется значительной монолитностью. Такой домик над колодезными кольцами смотрится максимально эффектно и отличается гарантированной долговечностью. Брус, качественно обработанный специальными антисептиками, будет служить в течение многих лет.
Домик в виде шестигранного сруба
Такой вариант домика является модификацией предыдущей конструкции, но отличается формой: сруб не традиционный четырехугольный, а шестигранный. Скаты крыши различаются длиной, поэтому домик имеет ассиметричный внешний вид.
Традиционный вариант украшения любых строений из древесины – это резьба.
Привлекательно и оригинально выглядит оформление в традиционном русском стиле, который идеально дополняет ландшафтный дизайн практически любого дачного участка с деревянным домом.
Более современный домик для колодца можно получить, отделав конструкцию сайдингом. Чаще всего такой вариант декорирования применяется, если сайдинговыми панелями оформлен и дом на участке. Такой способ украшения домика для колодца характеризуется доступной стоимостью и простотой выполнения, а также демонстрирует хорошие эксплуатационные характеристики, в числе которых долговечность.
Набор для работы
- Деревообрабатывающий станок. Это приспособление позволит вам максимально быстро и качественно обрабатывать деревянные заготовки. При отсутствии доступа к деревообрабатывающему станку подготовьте хотя бы электрический рубанок.
- Дисковая пила.
- Электрический лобзик.
- Ножовка.
- Гвоздодер.
- Крестообразная отвертка.
- Молоток.
- Карандаш.
- Строительный уровень.
- Рулетка.
- Обрезная доска.
- Брус.
- Крепежные элементы.
- Кровельный материал. Выбирайте на свое усмотрение. Главное, чтобы опора нормально выдерживала вес отделки, а сама кровля гармонировала с окружающим пространством. К примеру, хорошо подойдет шифер, рубероид, металлочерепица.
- Дверца.
- Защелка для дверцы.
- Ручка.
- Петли.
Как построить домик для колодца своими руками
Для обустройства навеса, чтобы сохранить чистоту воды в колодце, используют только качественные материалы, устойчивые к негативным факторам окружающей среды. Именно от этого и будет зависеть долговечность всей конструкции.
Как сделать навес для колодца из дерева своими руками (брус)
Собрать домик для колодца из бруса своими руками легко и просто, если придерживаться следующего алгоритма действий:
- Сделать замеры бетонного кольца источника воды.
- Собрать основу из бруса (сечение 100×80 мм), выдерживая интервал между сторонами согласно внешнему диаметру кольца.
- Произвести монтаж двух вертикальных опор (стоек) на середине боковых оснований. Для усиления используют металлические уголки. Сделать стыковку стоек и углов каркаса при помощи брусков с сечением 50×50 мм. Чтобы все получилось максимально надежно, необходимо вставить их в специальные пазы. Бруски будут выполнять задачи стропил, образовывая угол в 45 градусов. Когда будет осуществляться подгон угла, на этом этапе стоит подкорректировать высоту опор.
- Собрать ворот, который должен быть меньше на 4 см от промежутка между ригелями. В центре его торцов следует сделать отверстие при помощи лепесткового сверла, диаметр 2 см, глубина 5 см. После этого переходят к монтажу металлических пластин с аналогичными размерами. Применяют для их фиксации саморезы. С левой стороны нужно установить прут длиной 9 см, чтобы снаружи остался конец в 4 см. Ручку для этого приспособления также можно сделать из прута, согнутого как ручной стартер для старых моделей авто. В опорах необходимо просверлить отверстия под втулки, в дальнейшем их смазывают солидолом, чтобы исключить скрип во время набора воды. Цепь крепить нужно максимально надежно, иначе велика вероятность ее обрыва под серьезной нагрузкой.
- Усилить за счет укосин стропильную систему. Сверху набить доски для обустройства конька кровли, шаг между ними должен составлять 15 см. Накрывать крышу можно гибкой черепицей, профнастилом или любым другим подходящим материалом. При этом выступы с каждой стороны должны быть от 10 см.
- Изготавливают дверцу размером 85×55 см. Щит можно сделать из обрезной доски, состыковав их с двумя брусками саморезами. Во избежание перекоса по диагонали монтируют еще дополнительный брус. Вот такой красивый домик на колодце получится, если придерживаться инструкции и ориентироваться по фото. При желании рядом с источником воды можно установить лавочку, подставку под ведра.
Закрытый домик для колодца
В данном случае имеются ввиду домики для колодца с дверцей. Внутри которых находится щиток с крышкой, уберегающей шахту от загрязнения.
Для этого понадобится:
- опорные стойки;
- деревянный брус для крепежа либо металлический профиль достаточной жесткости;
- могут использоваться металлические уголки.
Собирается деревянный каркас и крепится в верхней части кольца. После чего из доски делается плотный поддон с крышкой. Наверху сооружается крыша с качественной кровлей. Расстояние между окончанием кровли и поддоном зашивается при помощи деревянных реек или другого материала.
Таким образом предотвращается задувание бокового ветра, от загрязнения оберегается и само ведро с цепью. Желательно с внутренней стороны стенки и крышу утеплить. В этом случае уязвимой перед морозом остается нижняя часть бетонного кольца.
Закрытый каркас по шагам
Идеальным вариантом будет закрытый домик для колодца, в который можно полностью спрятать верхнее кольцо шахты. По своей сущности его принцип совпадает с предыдущим вариантом, только конструкция опускается до поверхности земли.
В таком случае:
- верхнее кольцо полностью защищено от негативного влияния природных осадков;
- шахта имеет двойную защиту, для добычи воды понадобится открыть дверцу конструкции и крышку шахты;
- при должной теплоизоляции данная конструкция позволит пользоваться домашним водопроводом в течение круглого года.
Существует множество вариантов таких конструкций. Можно использовать любой современный материал и построить домик для колодца, соответствующий техническим параметрам, удобству применения и технике безопасности.
Закрытый домик для колодца
В данном случае имеются ввиду домики для колодца с дверцей. Внутри которых находится щиток с крышкой, уберегающей шахту от загрязнения.
Для этого понадобится:
- опорные стойки;
- деревянный брус для крепежа либо металлический профиль достаточной жесткости;
- могут использоваться металлические уголки.
Собирается деревянный каркас и крепится в верхней части кольца. После чего из доски делается плотный поддон с крышкой. Наверху сооружается крыша с качественной кровлей. Расстояние между окончанием кровли и поддоном зашивается при помощи деревянных реек или другого материала.
Таким образом предотвращается задувание бокового ветра, от загрязнения оберегается и само ведро с цепью. Желательно с внутренней стороны стенки и крышу утеплить. В этом случае уязвимой перед морозом остается нижняя часть бетонного кольца.
Закрытый каркас по шагам
Идеальным вариантом будет закрытый домик для колодца, в который можно полностью спрятать верхнее кольцо шахты. По своей сущности его принцип совпадает с предыдущим вариантом, только конструкция опускается до поверхности земли.
В таком случае:
- верхнее кольцо полностью защищено от негативного влияния природных осадков;
- шахта имеет двойную защиту, для добычи воды понадобится открыть дверцу конструкции и крышку шахты;
- при должной теплоизоляции данная конструкция позволит пользоваться домашним водопроводом в течение круглого года.
Существует множество вариантов таких конструкций. Можно использовать любой современный материал и построить домик для колодца, соответствующий техническим параметрам, удобству применения и технике безопасности.
Домик из бруса
Он собирается быстрее, брус дешевле и проще в работе благодаря ровным граням. Брус можно использовать только для остова основания и оголовка (крыши), а можно полностью обшить им всю конструкцию.
- Подготовка. Сначала нарезается брус на каркас основания, 4 штуки на стойки и 8 штук на верхнюю и нижнюю обрешетку. Затем высчитывается количество бруса для обшивки колодца и нарезается. Как и бревна, все элементы строения предварительно обрабатываются пропиткой. Как и в случае со срубом, перед сборкой нижней обрешетки на основание укладывается изоляция, иначе, никакая пропитка не спасет.
- Сборка.Сначала собирают каркас под обшивку колодца, начиная с нижней обрешетки и стоек, затем собирают верхнюю обрешетку. Она по уровню совпадает с кольцом для колодца. Далее обшивают брусом боковины. Естественно, все углы должны быть идеально ровные, а щели между деталями минимальными, только на температурное расширение древесины. Из бруса же делают обрешетку под крышку, если крыша будет открытого типа, станина также зашивается брусом, края совпадают с обшивкой кольца. Когда домик закрытого типа, станина не обшивается, каркас ляжет непосредственно на верхнюю обрешетку.
- Станина. Исходя из габаритов ворота, стойки выполняются из бруса или из толстой доски, сечением 50 мм. Ворот изготавливается, как и в варианте со срубом. Независимо от типа крыши, поверху пускается соединительная поперечина, она же будет коньком. При закрытом типе крыши стойки крепятся не к обрешетке колодца, а к остову крыши.
- Крыша. Как и при сборке сруба, закрытый тип крыши начинается от обрешетки колодезного кольца, к которому крепится рама из бруса. Если скаты и фронтон зашивать брусом, необходимо собрать каркас. Для этого к раме крепятся не только стойки, четко посредине, но и боковины, в виде равнобедренного треугольника. Места креплений идут на срез, укосы выполнять необязательно, достаточно стоек и конька, облицовка из бруса сама усилит конструкцию. В лицевом скате дверца.
Навесной вариант крыши собирается аналогично варианту со срубом, стропильная система, обрешетка, украшения. Чтобы брус смотрелся, его покрывают оттеночным лаком. Это и декоративности добавит, и от погодных капризов защитит.
