Строим Свайный и монолитный ростверк: Устройство, расчет и монтаж

Введение

В качестве ленты перевязки могут служить армированные бетонные монолиты, готовые железобетонные столбы, металлопрокат, брус и бревна.

Сегодняшний ростверк является универсальным решением для организации прочных, надежных и качественных оснований под дом. Прежде всего благодаря тому, что в данной конструкции воплощены наилучшие показатели столбчатого, свайного и ленточного фундамента. В результате ростверки можно устраивать на рельефах любой сложности с различными характеристиками грунтов без ограничения по типу и весу строений. Исключения составляют лишь скальные породы, где невозможна либо экономически нецелесообразна подготовка ям или скважин.

В зависимости от состояния грунтов, климатических условий местности и веса здания с учетом снеговой нагрузки выделяют следующие виды ростверков:

низкий — возводится на сухих плотных и сыпучих грунтах с минимальным влиянием паводковых, ливневых и талых вод;
повышенный — устанавливается на почвах со слабой степенью пучинистости, где возможно значительное увлажнение поверхностного слоя грунта под влиянием ливневых, паводковых и талых вод;
высокий — устраивается на любых почвах со средней и высокой степенью пучинистости. В данном случае нижний край ленты ростверка приподнимают не менее чем на 10–15 см над уровнем земли — так воздействие сил напряжения от поверхностного взбухания почвы во время морозов будет минимальным.

Разновидности ростверков по заглублению в грунт:

а — низкий;
б — повышенный;
в — высокий,
где 1 — ростверк; 2 — засыпка; 3 — глубина промерзания.

Выбор типа ростверка, расчет количества столбиков и ширины монолитной ленты являются определяющими показателями проекта, поэтому выполнение данной части расчетов лучше доверить специалистам. В остальном же технология устройства ростверка: разметка, подготовка ям под столбы или закладка свай производятся по тем же технологиям, которые применяются для свайного и столбчатого фундамента, а заливка ленты — аналогично ленточному фундаменту.

Технологические отверстия для подвода инженерных систем ни в коем случае нельзя устраивать в ленточной и столбчатой частях ростверка. Прокладывать трубы и кабели необходимо под лентой и между столбами ростверка. Кроме этого, нужно соблюдать рекомендуемые параметры заглубления в грунт (учитывая ширину ростверка на 10 см больше основания стены) для:

легких щитовых и каркасных построек — не менее 30 см;
бревенчатых, брусчатых домов — не менее 50 см;
тяжелых кирпичных и каменных зданий — не менее 70 см.

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

В частном домостроении обычно поступают следующим образом:

обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

Строительство опалубки

Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.

Основные ошибки при возведении ростверка

При обустройстве ростверкового фундамента следует избегать типичных ошибок, которые приводят к нарушению целостности постройки:

неудовлетворительное скрепление свай и ростверка;
недостаточная глубина введения свай;
неправильные расчеты нагрузи и количества опор.

Традиционные виды фундаментов – ленточный и плитовой не всегда подходят к некоторым типам местности, долго строятся, а также материалозатратны. Этих недостатков лишен свайный фундамент с ростверком – горизонтальной конструкцией, соединяющий заглубленные опоры из металла, армированного бетона или дерева. Грамотный расчет и правильное возведение такой основы дают уверенность в надежности и долговечности дома.

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

ОАО АПСК «Гулькевичский»;
ЗАО «ОБД»;
ЗАО «Т-Бетон»;
ООО «ЛСР. Строительство-Урал»;
ООО «ЗКПД Томская Домостроительная Компания»;
АО «ПЗСП».

Серия	Описание
Монолитные железобетонные ростверки серии 1.411.1-1/89	Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.	Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400400 и 400600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6	Изготавливаются из тяжелого бетона класса В 12,5	Квадратные сваи 300300 и 350350 мм.
Серии на ростверк из металла: 3.407-115 3.407.2-162 3.407.9-146 3.407.9-1581	Для эксплуатации конструкции при температуре: ● до – 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71; ● ниже – 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Особенности самостоятельного строительства

Устройство фундамента из буронабивных составляющих несложно при строительстве своими руками. Ручным буром нужного диаметра выполнят скважину в 2 — 3 метра глубиной. Буронабивная основа может получаться сечением от 15 до 40 см. Технология ТИСЭ дает возможность применить специальный фундаментный бур для получения скважины Ø 20 см с уширением на дне 40 см, 60 см возможно применение таких буров на приводных механизмах. Для уверенного прохождения в твердый слой залегающих пород, скважину бурят ниже уровня промерзания, где слои уплотнены. У средних, сухих грунтов несущая способность составляет 6 кг/см². Посмотрите видео, как рассчитать расстояние между сваями и разместить их.

Существенный плюс изготовления железобетонных составляющих при строительстве в одиночку –возможность приготовления малых объемов бетона для каждой заливки. Другие виды фундаментного устройства требуют единовременно гораздо большего количества готового раствора.

Потребность материалов для получения изделий с заданными свойствами видна из таблицы:

Таблица потребности материалов

Чем различаются серии свайных ростверков: наиболее известные их производители

В принципе, есть возможность приобрести готовые ростверки, но здесь необходимо изучить довольно много документации. Дело в том, что серий ростверков достаточно много, и каждая отличается друг от друга прочностью, размерами, стойкостью к коррозии и еще множеством параметров.

Самым известным производителем ЖБИ ростверков от 35 тонн является российская компания «ООО СК ПромТехСтрой». Но такие большие ростверки ими выполняются только на заказ. Для менее габаритных предварительная договоренность не требуется, они всегда есть в наличии. Что же касается производства ЖБИ ростверков от 50 тонн, то заказать подобные можно в ООО ДСК «Ростверк», и обойдется это в довольно кругленькую сумму.

Но для личного строительства на участке требуются много меньшие габариты, а потому стоит рассмотреть серии ростверков на российских рынках, которые можно приобрести практически в каждом городе.

Серия	Размер, мм	Вес, т	Средняя стоимость, руб.
ФЛ 8-24-3	2380х 800×300	1,15	3 000
ФЛ 10-24-3	2380×1000х300	1,38	3 800
ФЛ 12-24-3	2380×1200х300	1,63	5 005
ФЛ 14-24-3	2380×1400х300	1,90	6 080
ФЛ 16-24-3	2380×1600х300	2,15	7 120
ФЛ 28-12-3	2800×1180х500	2,82	10 200
ФЛ 32-12-3	3200×1180х500	3,23	14 050

Получается, что приобрести подобные изделия не сложно. Но при этом стоит понимать, что без подъемного крана в этом случае не обойтись, а это еще одна статья расходов. Типовые ростверки для свайных фундаментов, которые были представлены, не являются полным ассортиментом компаний, занимающихся их изготовлением. Эти серии приведены для того, чтобы в общих чертах понять стоимость на готовую продукцию и сравнить затраты (при планировании собственноручного изготовления ростверка).

Такую опалубку будет довольно просто разобрать. Да и монтируется она просто

Расчёт

Чтобы произвести расчёт, надо собрать всю информацию о территории, на которой планируется возведение конструкции.

Для расчётов нужны сведения о:

физико-географических условиях;
геологическом строении;
гидрологических условиях;
физических свойствах грунта.

На основе этой информации:

определяются параметры ростверка;
вычисляются нагрузки;
рассчитывается глубина заложения;
определяется необходимое количество опор;
вычисляется диаметр свай или столбов.

Эту работу желательно поручить специалистам, так как минимальный промах в расчетах ведёт к плачевным последствиям.

Конструкция ростверкового фундамента

Нижний ярус из свайного ростверка делают при помощи каркасных технологий, где для создания прочного фундамента сваи соединяют воедино. Основания со свайным ростверком широко применимы на следующих типах грунта:

глинистый;
торфяной;
лессовидный;
пучинистый;
суглинистый;
илистый.

Кроме того, использование свайного фундамента под капитальные строения возможно на склонах или на местности с витиеватым рельефом.

Различают три основных типа свайного или столбчатого фундамента:

платный;
ленточный;
стаканный.

В зависимости от расположения ростверка относительно уровня земли выделяют разновидности свайного ростверка:

повышенный;
высокий;
углубленный.

Разновидности конструкции перемычки:

монолитная;
сборно-монолитная;
сборная.

Материал изготовления предусматривает деление ростверков на разновидности:

металлический;
деревянный;
бетонный;
железобетонный.

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Морозное пучение

То, что в грунте содержится определённый процент воды ни для кого не секрет. Эту истину мы усвоили ещё в школе, как и ту, что именно водичка – уникальное в своём роде соединение, которое в твёрдом состоянии занимает больший объём нежели в жидком.

А поскольку вода в земле даже относительно территории одного участка распределена неравномерно, то и «пучинит» её по-разному. В одном месте приподнимет на сантиметр, а в другом и на 30–40 мм.

Именно эти движения и разрушают неправильно созданные фундаменты, разрывая армирование и усеивая паутиной трещин кирпичную кладку.

Но не всё так плохо. Люди давно научились бороться с этим неприятным явлением.

Проведение работ по утеплению фундамента

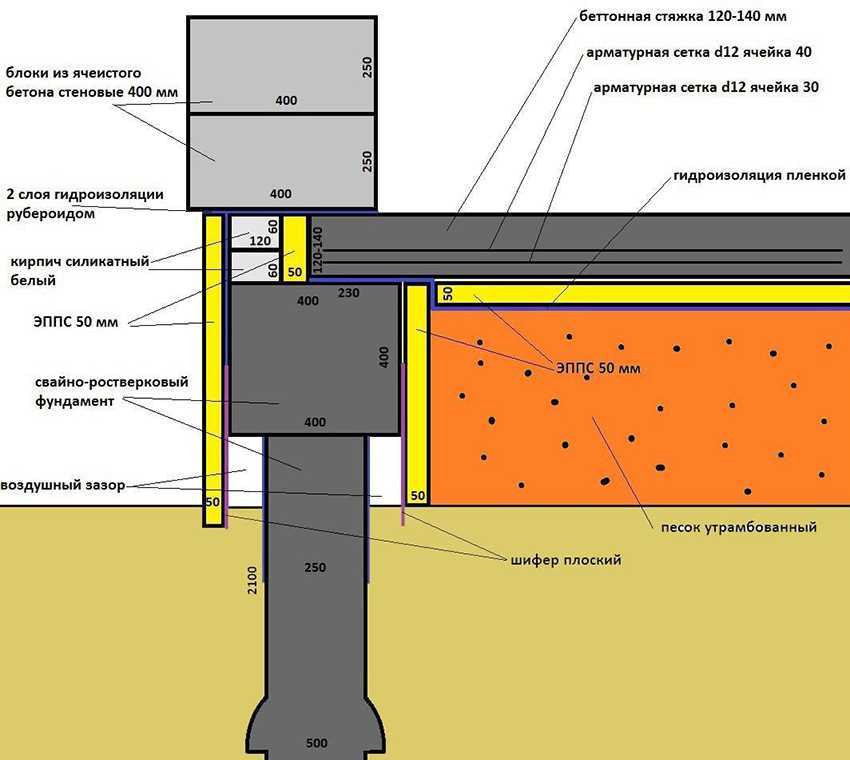

Схема утепления ростверка с помощью пеноплекса, который наносится распылителем

Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.

В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

Выемка грунта под котлован.
Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
Заливка бетона.
Съем опалубки, обработка битумным праймером (грунтовкой).
Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Арматура

Расчет армирования ростверка – не менее важный этап строительства. Стальной каркас помогает фундаменту справиться с нагрузками, повышает его упругость, увеличивает период «жизни» основания здания.

Расчет необходимого количества арматуры для ростверка с нашим онлайн-калькулятором очень прост.

Перед этим нужно определить схему каркаса. И после этого занести показатели в соответствующие поля для дальнейшего расчета. Это:

Количество поясов. Как правило, планируется два продольных: верхний и нижний.
Количество рядов в каждом поясе. Это количество продольных стержней в конструкции каждого пояса. Учитываются и дополнительные (промежуточные) пояса, если таковые предусмотрены схемой армирования.
Шаг поперечных и вертикальных стержней. Для создания прочного каркаса применяются вертикальные и поперечные перемычки (стержни). Они усиливают жесткость конструкции и формируют прямоугольное сечение ленты. Шаг — расстояние между соседними поперечными и вертикальными перемычками.

После внесения всех данных Вы получите исчисления, в которых будут указаны длины необходимой арматуры: продольной, поперечной, вертикальной и общей.

Монтаж армопояса для ростверкаФото из открытых источников

Правила расчета и обустройства ленточного ростверка

Верх каждой сваи должен заделываться в ростверк примерно на 10 см. Для этого арматурные прутья столбов загибаются параллельно земле и прикрепляются вязальной проволокой к арматуре ростверка. Столбик в высоту должен быть не менее 30 см. Чаще всего он выполняется из монолитного армированного бетона. Для его заливки монтируется опалубка, дно которой делают из доски толщиной минимум 40 мм, иначе в процессе наполнения опалубки жидким бетоном оно может переломиться. Для того чтобы не допустить потерь цементного молочка, изнутри опалубку выстилают полиэтиленовой пленкой.

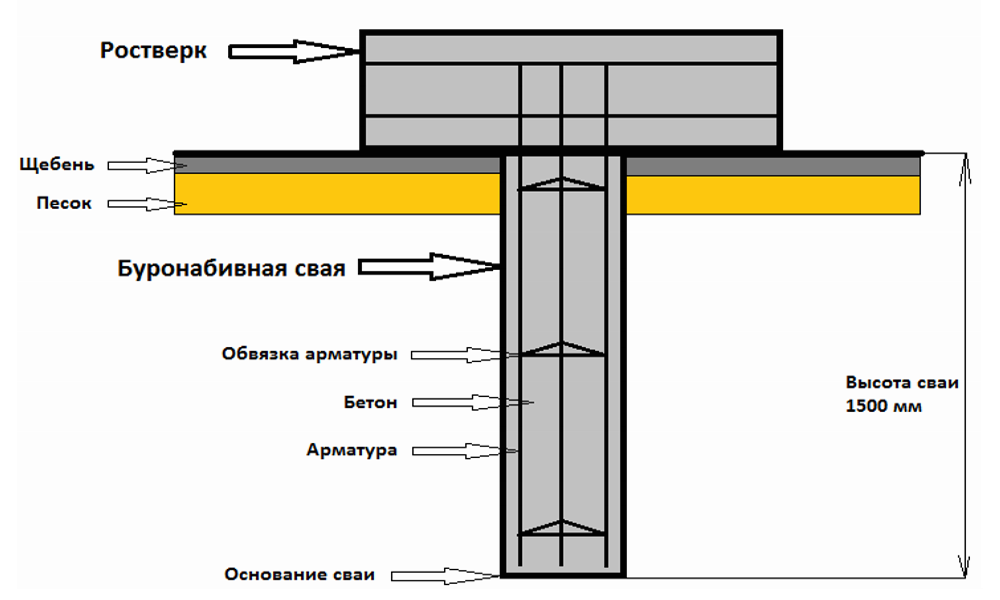

Рисунок 2. Схема устройства сваи фундамента.

Арматурный каркас рассчитывается таким образом, чтобы он отстоял от стенок опалубки на величину тройного диаметра прутьев арматуры. Нижний и верхний пояс желательно зафиксировать, чтобы арматура не могла передвигаться во время заливки бетона . Сделать это можно с помощью горизонтальных стержней, вставленных в отверстия боковых стенок. Через 25-30 минут после заливки опалубки их удаляют.

При небольших нагрузках на свайный фундамент допустимо применение синтетической арматуры. Залитую бетонную массу нужно обработать строительным вибратором или проткнуть в нескольких местах прутом арматуры. Делается это для удаления воздуха из бетона. Сверху залитый ростверк накрывают полиэтиленовой пленкой. В течение следующей недели пленку снимают, бетон смачивают и снова закрывают.

Ростверк на пучинистых грунтах должен находиться на уровне около 20 см над землей.

Ширина его равна примерно ширине цоколя или толщине стен. На практике его делают шириной не менее 40 см, а его высота составляет 30 и более см. Ростверк не должен пересекаться с различными трубопроводами и иметь швов и стыков. Правильность и ровность верхней плоскости проверяется уровнем.

В качестве арматуры используются прутья диаметром 10 — 14 мм. Желательно, чтобы их длина соответствовала размеру стены. Количество прутьев, которое должны содержать верхняя и нижняя ленты (вместе), зависит от их диаметра. При толщине 10 мм понадобится до 8 прутьев, при 12 мм диаметре — до 6, а если их сечение составляет 14 мм, тогда применяют от 4 до 5 штук. Свайный фундамент с ростверком не предназначен для многоэтажных зданий, но он может оказаться незаменимым при малоэтажном строительстве домов, офисов, магазинов, бань на рыхлых грунтах.

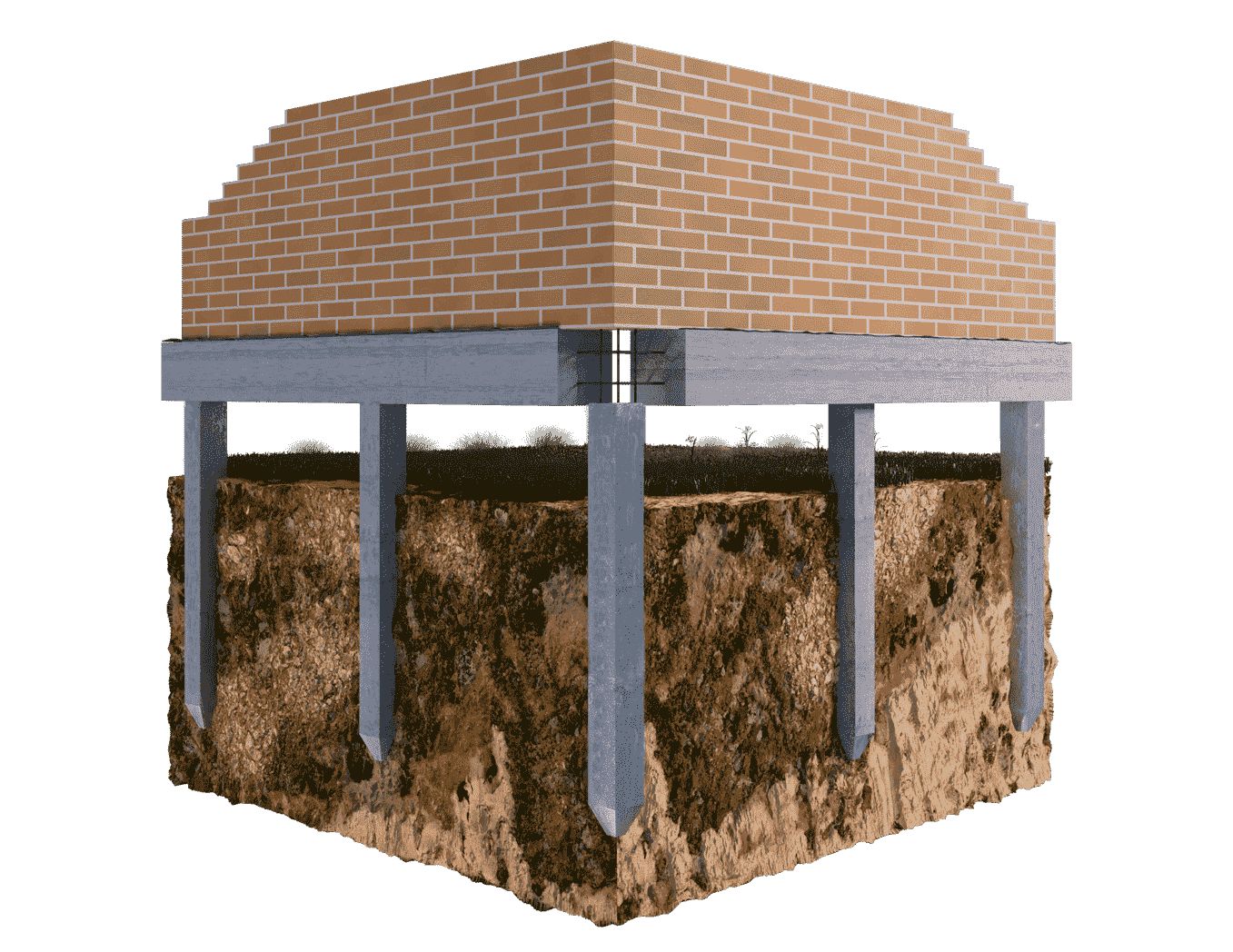

Свайный ростверк для кирпичного дома – технология обустройства

железобетонных свайфундамента на буронабивных сваях

Формирование опалубки

Рис. 1.5: Несущие конструкции и сборка опалубочного щита

Рис. 1.6: Установка внешнего контура опалубки

Рис. 1.7: Опалубка в процессе обустройства

Рис

1.8: Нижний контур опалубки

Важно: соединение опалубочной конструкции выполняется с помощью гвоздей либо саморезов. Следите, чтобы острие гвоздей не выступало за пределы внутренней стороны досок, что чревато повреждением гидроизоляционного материала.
гидроизоляции
Рис

1.9: Гидроизоляция опалубки

Монтаж армокаркаса

Важно: особое внимание уделяется стыковке боковых участков каркаса, перекрестный стык тут не допускается, нужно использовать Г-образные усиления из выгнутых стержней арматуры. Рис. 2.0: Схема армирования углов ростверка

Рис

2.1: Укладка нижнего пояса и поперечных хомутов

Рис. 2.2: Усиление углов каркаса

Рис. 2.3: Верхний контур армокаркаса ростверка

Важно: при обустройстве каркаса важно соблюдать зазор в 5 см. между поясами арматуры и стенками опалубки. Таким образом будет сформирован защитный слой бетона, предотвращающий коррозию каркаса под воздействием внешних факторов в процессе эксплуатации фундамента

2.0: Схема армирования углов ростверка

Рис. 2.1: Укладка нижнего пояса и поперечных хомутов

Рис. 2.2: Усиление углов каркаса

Рис

2.3: Верхний контур армокаркаса ростверка

Важно: при обустройстве каркаса важно соблюдать зазор в 5 см. между поясами арматуры и стенками опалубки

Таким образом будет сформирован защитный слой бетона, предотвращающий коррозию каркаса под воздействием внешних факторов в процессе эксплуатации фундамента.

Заливка ростверка бетоном

Рис. 2.4: Заливка ростверка бетоном

Рис. 2.5: Заполненная бетоном опалубка

Рис. 2.6: Укрытие ростверка гидроизоляцией

Расчетные мероприятия

Для вычисления несущей способности для фундамента с буронабивными сваями необходимо руководствоваться сопротивлением материала основания и сопротивлением почвы основания, принимая во внимание меньшее из имеющихся значений. Каковы плюсы и минусы винтовых свай, указано в данной статье

Каковы плюсы и минусы винтовых свай, указано в данной статье.

Если буронабивная свая будет погружена в грунт на глубину 1,5-3 м, то определить несущую способность можно будет по следующей формуле:

P=0,7 x Rh x F x u 0,8 x fih x li.

В этой формуле Rh –это нормативное сопротивление почвы, F – площадь опирания, u – периметр опорных элементов, fih – нормативное сопротивление почвы, которое формируется сбоку ствола сваи, li – толщина несущего слоя почвы, который контактирует с боковой поверхностью опорного элемента.

Теперь стоит рассчитать расстояние, имеющееся между висячими буронабивными короткими элементами под дома, где имеет место вертикальная нагрузка, приложенная к центру. Она будет составлять Np = 5,5 т/погонный метр.

Характеристика почвы представлены по данным инженерно-геологических исследований. Имеются суглинки, залегающие с поверхности земли до глубины 3 м. Глубина располагания грунтовых вод составляет 9,2 м.

На видео -расчет буронабивных свай с ростверком:

Расчет свайного фундамента

Схема армирования ленточного ростверка свайного фундамента.

Важным моментом является расчет количества опорных свай для конкретного здания. Специалисты в основу расчетов берут несущую способность грунта и общий вес будущего здания. Вес строения делится на значение несущей способности грунта, а в результате получаем площадь фундамента. Эту площадь рекомендуется увеличить на 30% для создания запаса прочности. Далее для получения количества столбов площадь фундамента делится на объем опоры каждого столба. Теперь на плане нужно разметить место для каждой опорной сваи. Делается это с учетом следующих правил:

Столбы должны находиться во всех углах здания.
Они устанавливаются во всех местах пересечения стен.
Расстояние между опорами по периметру стен в среднем равно 2-2,5 м. При уменьшении данной величины увеличиваются затраты на материал и уходит больше времени на выполнение работ по возведению фундамента. А при увеличении расстояния до 3-3,5 м возникает опасность появления трещин ростверка и возможен его перелом, который ведет к разрушению всего строения.

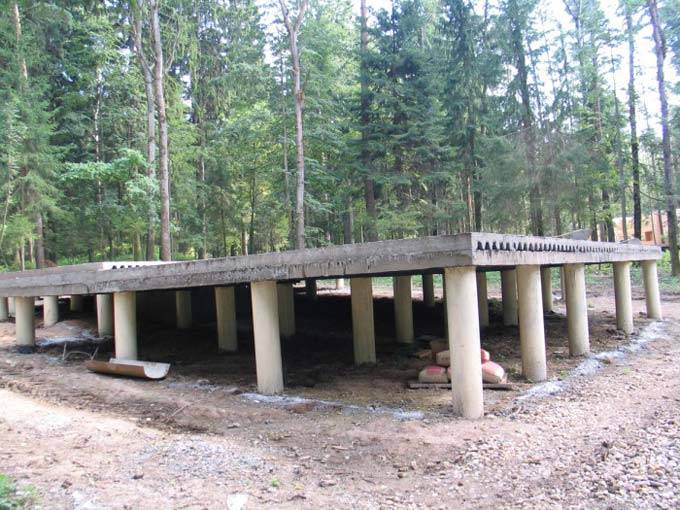

Свайный фундамент с висячим ростверком

Внимание: такой вид фундамента отлично подойдет для возведения каркасных домов: деревянных, тяжелых, с мощными конструкциями стен из бруса и бревен

Важно! Часто данный вид свай используют при строительстве здания на грунте, где сильное пучение верхних слоев

Важно! Часто данный вид свай используют при строительстве здания на грунте, где сильное пучение верхних слоев. Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк. Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк

Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк.

Особое внимание — связке арматурных каркасов и арматуре ростверка. При таком виде фундамента между землей и ростверком необходимо оставить расстояние не менее 1 см, он получается как бы подвешенным над землей. Этот зазор — защита фундамента от хождения грунта при вспучивании

Этот зазор — защита фундамента от хождения грунта при вспучивании.

Расчет арматуры для столбчатого фундамента

Для горизонтальных полос применим 6 мм арматуру класса А3. А для столбиков 4 шт. 12 мм, которые связывают на 25 см расстоянии, при этом высота столба составляет 1,7 м, а диаметр 30 см (рисунок 4). Их устанавливаем в четырех местах.

4 * 1,7 = 6,8 м ребристой арматуры;
4 * 4 * 0,25 = 4 м гладких прутьев.

На 40 столбиков потребуется:

40 * 6,8 = 272 м;
40 * 4 = 160 м.

Проволокой свяжем 4 горизонтальных и столько же вертикальных столбцов:

4 * 4 * 0,3 = 4,8;
4,8 * 40 = 192 м.

https://www.youtube.com/watch?v=O3x4hhR4Hxc

Мы рассмотрели, как производится расчет ленточного ростверка и арматуры. Фундамент – это основа любого строения, а финская технология оборудования свайно – ростверковых сооружений получает все большую популярность в нашей стране.

Монтаж: пошаговая инструкция

На начальном этапе строительную площадку расчищают, снимают плодородный слой почвы. Утрамбовывают грунт, размечают свайное поле. Очертания будущего ростверка обозначают при помощи шнура и колышков.
Затем приступают к бурению скважин. Для этого используют ручной бур. Его вкручивают в землю строго вертикально. Скважины должны быть на 5-7см шире сечения опоры.
Дно скважины утрамбовывают и покрывают гравийно-песчаным слоем толщиной 10-25см.
Затем в скважину опускают обсадную трубу. Обычно используют изделия из асбестоцемента, пластика, металла. На рынке представлены специализированные обсадные трубки, снабженные соединительными механизмами для стыковки. После установки пустоты между стенками скважины и трубой плотно заполняют грунтом.
Затем приступают к армированию. Обычно используется схема в 4 либо 6 прутьев. Диаметр арматурного каркаса должен быть на 3-5см уже сечения трубы. Арматура связывается с помощью проволоки и хомутов. По длине арматурный каркас должен быть на 0,3м длиннее, чем обсадная труба. Армирующий скелет устанавливают внутри трубы так, чтобы он не касался ее стенок.
После этого через специальную воронку в скважину заливают бетон. Марка смеси должна быть не менее В-12,5. Воронка необходима, чтобы избежать образования внутри бетона пустотных шариков. Заливку осуществляют в медленном режиме, послойно – по 50см, каждый раз уплотняя залитый слой глубинным вибратором.
После заливки свай необходимо выждать неделю. Это время необходимо, чтобы бетонный раствор закрепился внутри опор. Затем можно монтировать ростверк.
Ростверк устанавливают на подушку из смеси гравия и песка толщиной 0,1-0,2м.
Эта прослойка также покрывается бетонной подготовкой, а затем закрывается гидроизоляционным материалом. Обычно применяется рулонная гидроизоляция.
Затем приступают к монтажу опалубки.
В подготовленную форму устанавливается арматура. Арматурный каркас связывают с прутами, торчащими из опор.
Завершается процесс возведения буронабивного фундамента с ростверком заливкой бетона. Применяется такой же класс смеси, как и для свай. Обязательна трамбовка глубинным вибратором. Если на улице стоит сухая погода, а температура воздуха выше 26 градусов, то ростверк необходимо периодически поливать водой, чтобы уберечь бетон от пересыхания и образования трещин. Положенный поверх полиэтилен также защитит фундамент.
Срок закрепления бетона составляет 28 суток. Именно через это время фундамент наберет свою прочность. Раньше этого срока приступать к возведению стен категорически запрещено.

Конструктивные особенности фундамента с ростверком

Свайный фундамент может использоваться как самостоятельный вид основания. В последние годы его все чаще оснащают ростверком – продольной балкой, связывающей все стержни в единую общую конструкцию. Используют следующие их виды:

Деревянный – представляет собой брусовую обвязку свай, закрепляемую к их торцам;
Стальной – аналог первого вида, представляющий собой металлические балки различного профиля (швеллер или двутавр);
Железобетонный ростверк – монолитная конструкция, которая может быть заглублена в почву, располагаться на ее поверхности или быть приподнятой над грунтом на несколько дециметров.

Виды ростверка

Технология изготовления первых двух видов не сложна и не требует к себе пристального внимания. Более сложен последний вариант, на котором следует остановиться более подробно.

Плюсы фундамента на буронабивных сваях

Фундаментное основание из таких свай обладает следующими преимуществами:

Универсален. Подходит почти для любого грунта, кроме совсем каменистого.
Неровность участка или его близость к воде вовсе не препятствие для свайного фундамента. Уровень строения всё равно задают непосредственно расположением несущих опорных элементов.
Экономичен. Денег на постройку такого фундамента расходуется гораздо меньше, по сравнению с другими типами.
Работы можно проводить в любое время года, сроки установки — достаточно быстрые.
Не нужно использовать спецтехнику, можно построить такой фундамент своими силами, что ещё раз говорит о его бюджетности.
Свайный фундамент не требует масштабных земляных работ, поэтому лишнее повреждение окружающего ландшафтного дизайна исключено.
Подобные фундаменты устойчивы к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.
Высокая несущая способность. Фундамент держит весовую нагрузку даже от тяжёлого здания. Обязательное условие — гидроизоляция между ленточным элементом и стенами постройки. Так можно уберечь от разрушения разные по свойствам материалы.

Недостатки основания из свай

Слабая теплоизоляция пола. Возможно попадание в дом сквозняков и прохлада. Рекомендуют обустраивать на первых этажах домов с таким фундаментом теплые полы.
Нет возможности оборудовать в доме подвал. Но если такой фундамент, например у бани, то там подвал ни к чему.
Расход бетона больше, по сравнению с забивными сваями. Поскольку нет уплотнения грунта около сваи в процессе ее изготовления.
Изготовление свай сложно контролировать.

Как сделать Монолитный ростверк на буронабивных сваях? Обзор – Устройство, расчет ростверка
