Производство плитки с люминофором
Раз уж разговор зашел о плитке «Луна», светящейся в темноте, начнем с материала, в состав которой входит люминесцентное вещество — люминофор. Существуют люминофоры неорганические (в основном, они относятся к кристаллофосфорам) и органические. Первые применяются в люминесцентных лампах и электронно-лучевых трубках, вторым нашли применение в производстве ярких флуоресцентных красок. Разновидностей люминофоров существует несколько, в том числе и фотолюминофоры. Вот они и обладают свойством сохранять накопленную энергию, отдавая ее в последующем свечением, в видимом нашему глазу диапазоне.
На этом закончим экскурс в природу люминофоров и поговорим о производстве светящейся тротуарной плитки. Изготавливается она способом вибролитья. Технология практически ничем не отличается от обычной технологии производства. Единственное отличие заключается в добавлении в бетонную смесь пластификатора и люминесцентного вещества в виде раствора. Раствор готовится из расчета 800 г вещества на 3 литра горячей воды. Смесь в бетономешалке перемешивается до однородного состояния и разливается по формам. В целях экономии достаточно дорогого люминесцентного вещества рекомендуется половину формы заполнять обычной бетонной смесью, а вторую половину — смесью с люминофором. Все равно, кроме землероек и червей, эту светящуюся красоту снизу никто не оценит.
В процессе смешивания в бетономешалке люминесцентное вещество пропитывает всю смесь полностью. Атмосферные осадки не способны вымыть люминофор из состава изделия, и оно не потеряет способности излучать свет очень длительное время. Не боится и истирания.
После застывания светящаяся тротуарная плитка с люминесцентным веществом мало чем отличается от обычной. При дневном свете свечения практически не видно, оно становится заметным после захода солнца. В темноте максимальное по яркости свечение длится около одного часа, затем интенсивность его постепенно снижается. Всего свечение с разной интенсивностью продолжается около 8 часов. Любопытно, что накапливающееся в атмосфере статическое электричество способно продлить время непрерывного свечения люминофора.
Производители утверждают, что люминофор сохраняет свои свойства до 200 лет. Так что (теоретически, никто ведь на практике не проверял) плитка будет освещать путь даже нашим правнукам.
Укладка производится на песчаную подушку с помощью резиновой киянки. Люминофором пропитан весь верхний слой, так что киянкой можно действовать смело. Виброплита не потребуется — объем работы маленький. Сначала плитку раскладывают в соответствии с дизайн-проектом, в темноте проверяют правильность раскладки, подсвечивая при необходимости, и только потом укладывают окончательно.
Толщина выпускаемого материала от 40 до 80 мм. Базовый цвет — зеленый. Выпускается плитка с красным, оранжевым, желтым, розовым и голубым свечением. Интенсивность и продолжительность свечения у каждого цвета разная, это зависит от свойств люминофора. Разнообразие выпускаемых цветов дает возможность создавать оригинальный световой дизайн.
Укладка плитки с люминофором: тонкости им нюансы
Укладка плитки люминофора своими руками имеет ряд тонкостей, упускать которые из вида мы вам не рекомендуем.
Обратите внимания, что этот вид плитки для мощения тротуаров и садово-парковых дорожек имеет небольшую толщину. Поэтому для укладки нужно предварительно обеспечить песчаную подушку нужной высоты. Для работы можно использовать только резиновую киянку. Даже деревянная может расколоть этот материал при всей его устойчивости к истиранию.
Для повышения показателя плотности мощения пригодится молоток из каучука. В этом случае вы не сможете причинить и малейший вред декоративной поверхности со способностью испускать сияние.
Прихватите с собой фонарик, тогда вы сможете даже в светлое время суток увидеть, не нарушили ли вы где-то заранее составленную схему раскладки.
Повторная трамбовка плиток должна быть перенесена на следующий за укладкой день. Все швы обязательно заполняются мелким песком.
Эффективность бизнес-плана производства тротуарной плитки Луна
Поскольку товар со своей спецификой требует покупки минимум 10 кв. метров (разумеется, никто не покупает поштучно плитки для формирования дорожек или площадок), средний чек – 45 тысяч рублей, затраты на его производство вдвое меньше. Даже с учетом размещения рекламы в газете, или в общественном транспорте, или в сети, аренды торговой точки для реализации прибыль составит порядка 18–20 тыс. рублей. Это только за 1 чек, но со временем их количество будет увеличиваться вместе с итоговой суммой. В качестве категории экономии предложите готовую продукцию под реализацию в строительный супермаркет города, торговую точку или фирменный магазин.
Для более детального подсчета стоит учитывать и налоги – 10 тыс. рублей в месяц, при необходимости аренду помещения и оплату труда рабочим, а также менеджерам для продвижения. Стартовый капитал для запуска производства – 400 тыс. рублей, чтобы купить франшизу и получить расходники.
Ваши расходы могут быть меньше, если закупать материалы для производства будите по мере необходимости и у вас уже есть собственное оборудование. Понадобится:
— бетономешалка (гуша); — вибростол малой мощности.
Достоинства и недостатки окрашивания
Использование специальных красок для дорожек и площадок — простой и эффектный способ декоративной отделки.
У окрашивания тротуарной плитки есть ряд преимуществ:
Дизайн участка тротуарной плиткой.
- возможность быстро и недорого преобразить ландшафтный дизайн;
- универсальность — такой метод можно использовать для тротуарной плитки практически на любом участке;
- возможность обеспечить качественную защиту плитки от любых негативных воздействий окружающей среды (морозов, атмосферных осадков, влажности и перепадов температур), а также от механического повреждения;
- увеличение срока эксплуатации плитки;
- простота технологии — позволяет выполнять работы своими руками, без привлечения специалистов со стороны.
Кроме того, окрашивание брусчатки позволяет сделать плитку менее скользкой после дождя или при заморозках в холодное время года.
Но такой метод отделки имеет и недостатки:
- Дополнительный расход времени и сил. Даже при невысокой трудоемкости работ и на участке небольшой площади на окрашивание уйдет как минимум несколько дней. При этом проведение работ потребует применения дополнительных защитных средств — респираторов и очков, поскольку пары используемых составов могут выделять вредные вещества.
- Необходимость обновления, несмотря на долгий срок службы покрытия. В среднем работы должны проводиться раз в 8-12 лет. Но это касается плитки на участке. Покрытие на улице, где за день проходит большое количество людей, придется перекрашивать чаще.
Изготовление своими руками
Сделать брусчатку, излучающую свет, можно самостоятельно. Изготавливается светящаяся тротуарная плитка своими руками по определенной технологии. Для того чтобы получился качественный материал следует знать некоторые нюансы. Например, специальные формы перед заливкой должны смазываться специальным раствором. Состав имеет следующие пропорции — на 1,5 л воды берется 50 г масла. Масло с водой нужно хорошо перемешать и взболтать. Такая смазка облегчает процесс распалубки, а также делает форму пригодной для дальнейшего применения — намного легче очищается от раствора.
Люминесцентная
Для изготовления плитки понадобится бетономешалка. Перед началом работы барабан следует ополоснуть водой (достаточно будет 1 ведра), после чего берется необходимое количество инертных материалов (песка, цемента), а также светящихся составов — пластификаторов и люминесцентных веществ.

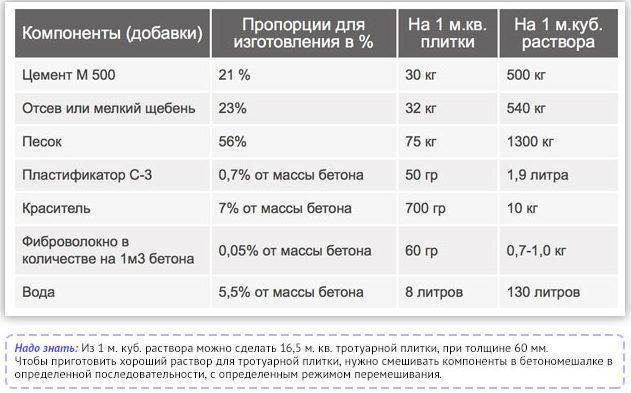

Приготовление составов осуществляется по отдельности и только в готовом виде происходит их соединение. Пропорции пластификатора к общей массе сухой смеси составляет 0,5%, а у вещества люминесцентного — 2%:
- Пластификатор не применяется в сухом виде, его следует смешивать с горячей водой до полного растворения. Сухая смесь засыпается постепенно, небольшими порциями — на 1 л воды температурой 70-80°С берется 200 г пластификатора.
- Минеральный фосфоресцирующее вещество — люминофор — образует сложное соединение из алюмината стронция, иттриема, легированного европиема. Для получения сверхмелкого порошка смесь подвергается термической обработке. После воздействия высокой температурой проходит еще несколько стадий переработки. В итоге порошковидная масса имеет желтый, серый, белый или зеленый оттенки. Другие цвета достигаются путем добавления в смесь присадочных красителей. Готовый порошок в количестве 800 г растворяется в 3 л воды температурой 70-80°С.
Чтобы снизить расходы на изготовлении тротуарной плитки светящейся в темноте, необходимо осуществлять заливку в 2 слоя:
- Нижний слой должен состоять из смеси песка и цемента.
- Верхний — светящийся порошок. Использование люминесцентного вещества обеспечивает глубокую пропитку декоративного верхнего слоя. Такое покрытие устойчиво к неблагоприятным атмосферным воздействиям, а светящийся эффект не имеет срока давности.
При замесе бетона необходимо четко придерживаться технологии, тогда качество готовой тротуарной плитки будет высоким. Прочный раствор получится, если соблюдать следующие пропорции — на 100% цемента 70% воды с растворенными пластификаторами и люминофором. Производственный процесс осуществляется на вибростоле, на котором размещаются заполненные формы. Утрамбованный цементный раствор затвердевает при естественных условиях в течение 4 суток. Перед заливкой второго слоя — цветного люминофора — поверхность грунтуется. Защиту создает бесцветный износостойкий лак, которым покрывается светящееся вещество.
Светодиодная
Более распространенным является способ, когда в качестве источника света используются светодиоды, которые могут питаться как от сетевой энергии, так и от солнечных аккумуляторных батарей. Декоративные встраиваемые светильники в тротуарную плитку состоят из коробочки, в которую вмонтированы светодиоды.
Совет! В основном такая продукция изготавливается в заводских условиях, но для умельцев под силу сделать светильник в тротуарную плитку в домашних условиях.
Для светящейся тротуарной плитки технология укладки ничем не отличается от стандартной. Такая брусчатка может применяться как источник дополнительного освещения придомовой территории в ночное время суток. Кроме уличного назначения брусчатку можно укладывать внутри помещения, где основанием служит бетонный пол. Вполне возможно создавать светящийся теплый пол, от которого будут работать светодиоды.
Какой бы ни был выбран вариант брусчатки с излучающим эффектом, он всегда будет смотреться выигрышно как на придомовой территории, так и в любом другом месте. Такой способ декорирования может применяться для обозначения подъездных путей или зоны отдыха.
Изготовление своими руками
Для небольших объемов мощения практикуется производство светящейся в темноте тротуарной плитки своими руками. С минимальными затратами можно получить люминесцентные элементы ФЭМ, обработав светящейся краской обычную брусчатку по специальной технологии.
Более сложный вариант – конструирование светодиодных осветительных приборов. Для упрощения процесса выбирается формат плитки геометрически правильных размеров (квадрат, ромб или прямоугольник). Нижеприведенное руководство сопровождается
фото для каждой технологии.
Люминесцентная
- приобретение готовых элементов ФЭМ (форма и размер значения не имеют);
- трехслойное покрытие специальными составами;
- укладка согласно проекту освещения в темноте.
Методика нанесения покрытия имеет вид:
- первый слой – грунтовка, предотвращающая впитывание дорогостоящего порошка следующего слоя в тело плитки;
- второй слой (многокомпонентный) – быстросохнущий силиконовый компаунд, полимерная смола или лак смешивается с люминесцентным мелкозернистым порошком (максимальная фракция 15 микрон) и пигментом нужного цвета в соотношении 400/100/20 граммов, соответственно;
- третий слой – быстросохнущий прозрачный лак (желательно износостойкий).
Для удовлетворительного качества покрытия необходимо поэкспериментировать с пропорциями.
При выборе люминофора следует учесть:
- порошки – все устойчивы к растворителям, продукт белого цвета, обладающий зелено-синеватым послесвечением, водостойкий, остальные (фиолетовое и желто-зеленое свечение) необходимо защищать от влаги более качественно;
- готовые к применению – при естественном освещении поверхность желтоватая, ночью фиолетовая, зеленая с синим или желтым отливом, влаги и растворителей не боятся;
- составы с катализатором цвета – светятся желтым, зеленым или голубым цветом.
Светлые (белые и кремовые) краски по грунту (являются дополнительным промежуточным слоем) могут служить отражающим слоем, повышая яркость на 5 – 40%. Финишный слой лаков не должен содержать УФ фильтров, которые многие производители добавляют в эти лакокрасочные составы для предотвращения выцветания защищаемых ими поверхностей. Эта информация в обязательном порядке указана на упаковке смолы или лака.
Для более точной дозировки следует придерживаться пропорций компонентов в зависимости от люминофора:
- пигмент – 1/5 – 1/10 от массы светящегося порошка;
- основа – 3/1 – 5/1 от веса люминофора.
Качество светящегося слоя значительно выше при работе с предварительно окрашенными промышленным способом люминофорами, в которых уже содержится пигмент в нужном количестве. В них остается добавить только клейкую основу (лак, смола).
Светодиодная
Изготовить собственными силами светильник в форме брусчатки в принципе можно двумя способами:
По прочности полимерные смолы приближаются к бетонам М700, путем подбора компонентов можно получить матовые или абсолютно прозрачные искусственные камни. Заливку проще всего осуществлять в формочки, продающиеся в большинстве строительных магазинов. По подобной технологии можно изготовить и люминесцентную плитку, добавив люминофор в смолу на этапе заливки в формочки.
Готовым корпусом для тротуарной плитки может послужить заводской стеклоблок. Он полый внутри, поэтому достаточно просверлить в нижнем стекле 1 – 4 отверстия или заменить некоторую часть металлической или полимерной крышкой. Светодиоды можно зафиксировать в стекле смолой, клеем, герметиком. Плата размещается внутри, снаружи или в отдельном корпусе.
Стеклоблок можно использовать в качестве корпуса светодиодной брусчатки.
Бесцветные стеклоблоки стоят от 120 рублей, окрашенные изнутри от 180 рублей. Окрашенные в массе обходятся чуть дороже, существуют металлизированные, декоративные (с рисунком) изделия и блоки нестандартных форм.
При наличии комплектующих, которые проще всего выписать на Aliexpress, изготовить светодиодную брусчатку с солнечными аккумуляторами можно своими силами при минимальном опыте радиотехника. Основная сложность – стеклянный корпус, который придется заказывать отдельно.
Монтаж светодиодного блока на солнечных батареях.
Таким образом, легче обработать готовые изделия светящейся краской по специальной технологии. Гораздо сложнее изготовить светопрозрачный корпус из стекла или полимерного материала, чтобы разместить внутри него светодиоды и электронику.
Что такое светящаяся плитка
Существует две крупных категории светящихся фигурных элементов мощения (ФЭМ):
светодиодная тротуарная плитка – лампочки в стеклянном корпусе, размеры которого идентичны брусчатке;
Светодиодная тротуарная плитка.
люминесцентная плитка – поверхность покрыта светящейся краской, защищенной специальным слоем от истирания.
Люминесцентная тротуарная плитка.
Светодиоды запитываются от сетевого шнура, уложенного под соседними элементами мощения, либо от солнечной батареи. Включаются автоматически или пользователем с наступлением сумерек. Сетевые варианты могут оснащаться контроллерами, менять цвет, интенсивность и характер свечения.
Покрытая фосфорицирующим составом тротуарная плитка начинает светиться только в полной темноте. Кроме люминесцентных красок существуют световозвращающие покрытия, не нашедшие применения в дорожных покрытиях. Они отражают свет только в сторону направленного на них фонаря или фар авто, постоянное освещение обеспечить без источника не могут, поэтому далее рассматриваться не будут
Люминесцентная
Светящаяся краска накапливает солнечный ультрафиолет днем, в темноте обеспечивает слабую мягкую фоновую подсветку. Количество освещения варьируется числом обработанных и уложенных в определенном порядке плиток. Основными характеристиками светящихся ФЭМ являются:
- накапливание ультрафиолета – весь световой день;
- эффект свечения – 6 – 9 часов, максимальная отдача в первые 20 минут;
- расцветка – чаще всего, фосфорицирующая (желто-зеленая), реже красная, бирюзовая или голубая.
Энергоэффективное промышленное производство позволяет снизить цену одного камня до 300 – 500 рублей в зависимости от его габаритов. Красные плитки обладают небольшим периодом послесвечения, желто-зеленые максимальным.
Фото светящейся плитки представлено ниже, дизайн покрытия с этими элементами всегда подбирается индивидуально.
Вариант раскладки светящейся люминесцентной брусчатки.
Светодиодная
Световые эффекты светодиодных элементов мощения более прогнозируемы в темноте из-за стабильных характеристик. По сути, светодиодные приборы тротуарной плиткой не являются:
- коробка имеет форму брусчатки, стеклянный, полимерный или стальной корпус (верхняя крышка всегда изготавливается из светопрозрачного материала);
- температурный режим в пределах +40 – -40 градусов;
- ресурс LED светодиодов 3 – 10 лет (включение на 3 – 8 часов ежедневно) или до 25 000 часов (белые светодиоды до 10 000 часов).
Варианты расцветок светодиодной плитки.
Внутри прибора могут размещаться одноцветные (монохромные) лампы и диоды, меняющие цвет (полноцветные RGB). Специальная плата может оснащаться датчиками освещенности (включение на закате) или движения (освещение территории в присутствии пользователя). Продукция стоит в среднем 100 – 150 руб./шт. или 1 100 руб./м погонный. Кроме того, придется купить блок питания (2 500 рублей на каждые 7 плиток) и контроллер (3 000 рублей для каждых 10 элементов мощения).
Эту светящуюся плитку так же можно соорудить из заводских комплектующих.
Светодиодная тротуарная плитка в экстерьере.
На солнечных батареях
В РФ начато производство фигурных элементов мощения ФЭМ на солнечных аккумуляторах под брендом Aqua Brand. По сути они так же являются светодиодными, но со встроенным независимым источником энергии. Основные характеристики светящейся брусчатки выглядят следующим образом:
- корпус – стекло ударопрочное, выдерживает автомобильный трафик (400 кг/см2);
- батарея – металгидридный аккумулятор, самовосстанавливается после оттаивания, имеет ресурс 3 года (1 000 циклов);
- источник света – 8 диодов мощностью 0,8 Вт;
- размеры – 10 х 20 см, толщина 6 см;
- колеровка – оранжевый, синий, белый, красный, зеленый.
Светодиодная брусчатка на солнечных элементах.
Тротуарная плитка светящаяся на фото заряжается минимум 10 часов при нормальном потоке ультрафиолета (безоблачный день). После чего, заряда батареи хватает на 1 – 1,5 суток свечения. Благодаря встроенной плате, светодиоды включаются в сумерках, гаснут с рассветом.
В отдельную категорию выделен материал «Луна» из крошки полимерной. На сегодняшний день ее выпускает единственный в мире производитель, отпускающий, как порошок для самостоятельного изготовления брусчатки, так и полимерный камень различного формата. Патентованный рецепт является интеллектуальной собственностью, скопировать которую невозможно без долгих экспериментов и профильного образования.
Элементы мощения Луна светящиеся ночью.
Отделочные операции
Зачастую совместно с люминофором используют флуоресцентные составы, которыми окаймляют или фонируют поверхность. Это придает очень красивый вспыхивающий эффект при освещении тротуара источником невидимого для глаза ультрафиолетового излучения.
На финальной стадии производства застывшую светящуюся смесь необходимо покрыть защитным компаундом на основе прозрачных лаков или жидкого стекла. В домашнем производстве используют прозрачные твердые лаки для наружных работ. Если нужно получить гладкую, как стекло, поверхность светящегося тротуара, то потребуется нанести защитную смесь в 3-4 слоя, общей толщиной 2 мм, после чего накрыть поверхность стеклом, обработанным силиконовой смазкой. Через 4-5 часов стекло удаляется, а застывшую смесь защитных лаков выставляют в сухое помещение на сутки.
Светодиодные элементы в тротуарной плитке
Как таковой плиткой такие элементы назвать нельзя, это скорее элементы имитирующие форму обычной тротуарной плитки. Чаще всего изготавливаются из высокопрочного стекла или имеют прочный металлический корпус и верхнюю грань, выполненную из пластика или стекла.
Внутри такой «плитки» находятся один или несколько светодиодных элементов. Источником питания для светодиодных элементов может быть заряжаемый в дневное время от солнечной энергии аккумулятор или электрическая энергия, подаваемая по проводам от розетки.
Если рассмотреть конструкцию световых элементов с сетевым питанием, то надо иметь в виду, следующие особенности:
- Провода электропитания должны быть проложены заранее, до момента укладки основной бетонной тротуарной плитки;
- Для нормальной работы системы освещения необходимо приобретение, установка и наладка блока питания и контроллера;
- В самих световых элементах возможно установка, как светодиодных монохромных источников, так и полихромных светодиодов, которые могут менять цвет свечения в зависимости от вашего желания или по определенному алгоритму, заложенному в программу контроллера.
К сожалению, все вышеперечисленные электротехнические элементы очень чувствительны к погодным изменениям (температурные перепады, влажность и т.д.). В связи с чем ресурс бесперебойной работы таких элементов редко превышает 3-4 года
Если же вам более интересен вариант питания светодиодных элементов от солнечных батарей, то конструктивные особенности у таких элементов несколько другие:
- В корпусе необходимо установить светочувствительный элемент, который в дневное время должен аккумулировать световую энергию и передавать ее для хранения на аккумулятор;
- Также там должен быть установлен датчик освещения и при необходимости датчик движения, которые должны включать светодиоды при наступлении темноты или при нахождении вблизи него движущегося объекта;
- Светодиодные элементы должны быть соединены в единую цепь в другими электротехническими элементами;
- Стоит отметить что, как и в случаи с сетевой системой питания данная схема так же очень чувствительны к погодным катаклизмам и гарантированный срок службы такой тротуарной плитки обычно не превышает 2-3 года.
Все элементы для самостоятельного монтажа таких элементов освещения легко приобрести в отечественных и зарубежных интернет магазинах.
В качестве корпуса можно использовать, производимые промышленным способом, стеклоблоки. Можно также изготовить корпус светящейся тротуарной плитки своими руками с помощью полимерных смол.
Полимерные светящиеся блоки
Относительно недавно на рынке строительных материалов появился ещё один продукт обладающий свойством свечения в темноте — это полимерные гранулы и готовые светящиеся тротуарные плитки «Луна».
Гранулы «Луна» добавляют в раствор при производстве обычной тротуарной плитки. Химический состав и технология производства таких гранул является коммерческой тайной производителя.
Тротуарная плитка изготовленная с применением таких гранул хорошо подсвечивает садовые дорожки и сохраняет люминесцирующий эффект на долгое время, однако цена на такую продукцию довольно высока.
