Крепление снегозадержателей на металлочерепицу и другие виды кровельного покрытия
Расчеты, необходимые для выбора снегозадерживающих систем
Перед тем как монтировать снегозадержатели, необходимо рассчитать их количество.
Здесь советуем изучить подробнее: «Расчет количества снегозадержателей на крышу». В статье приведена пошаговая инструкция, следуя которой, вы сможете точно определить число трубчатых снегозадержателей конкретно для своего дома.
При расчете количества снегозадержателей для кровли имеют значение следующие факторы:
- длина и ширина ската кровли;
- крутизна скатов;
- принадлежность места жительства к снеговому региону по СП 20.13330.2016 (можно определить по карте №1 в Приложении Е указанного документа).
Разновидности конструкции, преимущества
Самым популярным вариантом таких конструкций – трубчатый тип.
Собой данный агрегат представляет простую конструкцию из кронштейнов, в которые вставляются две трубки одного диаметра, примерно 15-30 мм.
По сути, такой тип можно отнести к универсальному и его можно применять на любой материал (металл, черепица, дерево и так далее).
И по мнению профессионалов, именно такой вид конструкции считается наиболее эффективным. Кроме того, ее можно установить на ту крышу, что уже давно эксплуатируется.
Сам кронштейн имеет вид простой пластинки с «выходами» под трубы. Зачастую высота его не больше 15 см. К скатной части его прикрепляют при помощи специальной горизонтальной палки.
Для этого берут специальные шурупы, которые могут крепиться на металл.
ОБРАТИТЕ ВНИМАНИЕ!
При монтаже такого типа конструкции, необходимо устанавливать ее по линии несущей стены. Это нужно для того, чтобы нагрузка была разделена равномерно. Суть работы такого устройства –это постепенное пропускание снега (снег будет проходить между трубами).
Такой вариант снегозадержателя популярен и получил статус самой надеждой установки. Также трубчатая конструкция должна быть установлена исключительно по одной линии, вариант в разбежку исключен. Если конструкция в цвет кровли, то ее почти не видно на крыше.
Процесс монтирования такой системы достаточно прост:
- сделайте отметки отверстия и просверлить их при помощи дрели;
- соберите сам комплект, но болты не затягивайте;
- имеющийся собранный кронштейн необходимо закрепить через кровлю к обрешетке;
- нижнюю часть конструкции прикрепить к карнизу (на уровне несущей стены);
- теперь просто соединяйте составляющие, затягивая болты.
Трубчатый тип
Еще одним хорошим вариантом спасения от неправильного схода снега – снегостопоры (крюки). По названию понятно, что внешне такие конструкции напоминают крюки.
Но они не могут удержать много снега, поэтому лучше всего их применять в случаях, где будет осуществляться чистка крыши в постоянном режиме. Зачастую такие крюки монтируют на мягкой битумной черепице.
Специалисты советуют такой вариант применять как вспомогательный к другим, более надёжным системам, в местах, где выпадает много снега.
Снегозадержатель — крюк
Решетчатый типа снегозадержателя. Такой тип конструкции подойдет в местах, где есть большое количества снега, так как специальная решетка способна выдержать сильный напор. Снег удерживается на крыше, и лишь талая вода стекает вниз.
Устанавливают их под большим углом. На эффективность работы такой установки влияет ее высота (высота решетки). Цвет решетки можно подобрать под окрас кровли.
Максимальная высота достигает 20 см.
Решетчатый тип
Угловой вариант снегозадержателя актуален там, где снега не так и много. Чаще всего их крепят на профнастиле или металлочерепице, ведь самая конструкция производиться из этих материалов.
По названию очевидно, что внешне, данный тип установки напоминает уголок, на котором есть специальные крепления для монтажа. Не рекомендуется устанавливать на скатах свыше 30 градусов.
Крепят их непосредственно на саму крышу, можно расставить их хаотично, либо в одну линию.
Уголковый вид
Некоторые предпочитают использовать деревянное бревно, как способ удержание снега. Вариант не особо распространенный. Встретить его можно на крышах разного типа, к примеру, на гонтовой крыше. Крепится оно к крыше на больших крюках.
Логично, что размер бревна влияет на его возможности, то есть чем больше оно, тем больше снега может задержать. Чтобы был эффект от такой конструкции, стоит прикрепить его на расстоянии 2-3 см от крыши.
Это приводит к тому, что небольшое количество снега тает и стекает по стоку, а большая часть осадка остается на крыше, и тает своим естественным путем.
Основные виды снегоудерживающих систем
Снегозадерживающие элементы устанавливают на любые скатные кровельные покрытия. С металлическими кровлями сочетается три типа изделий для снегозадержания – снегозадержатели, снегорезы и барьеры.
Трубчатые

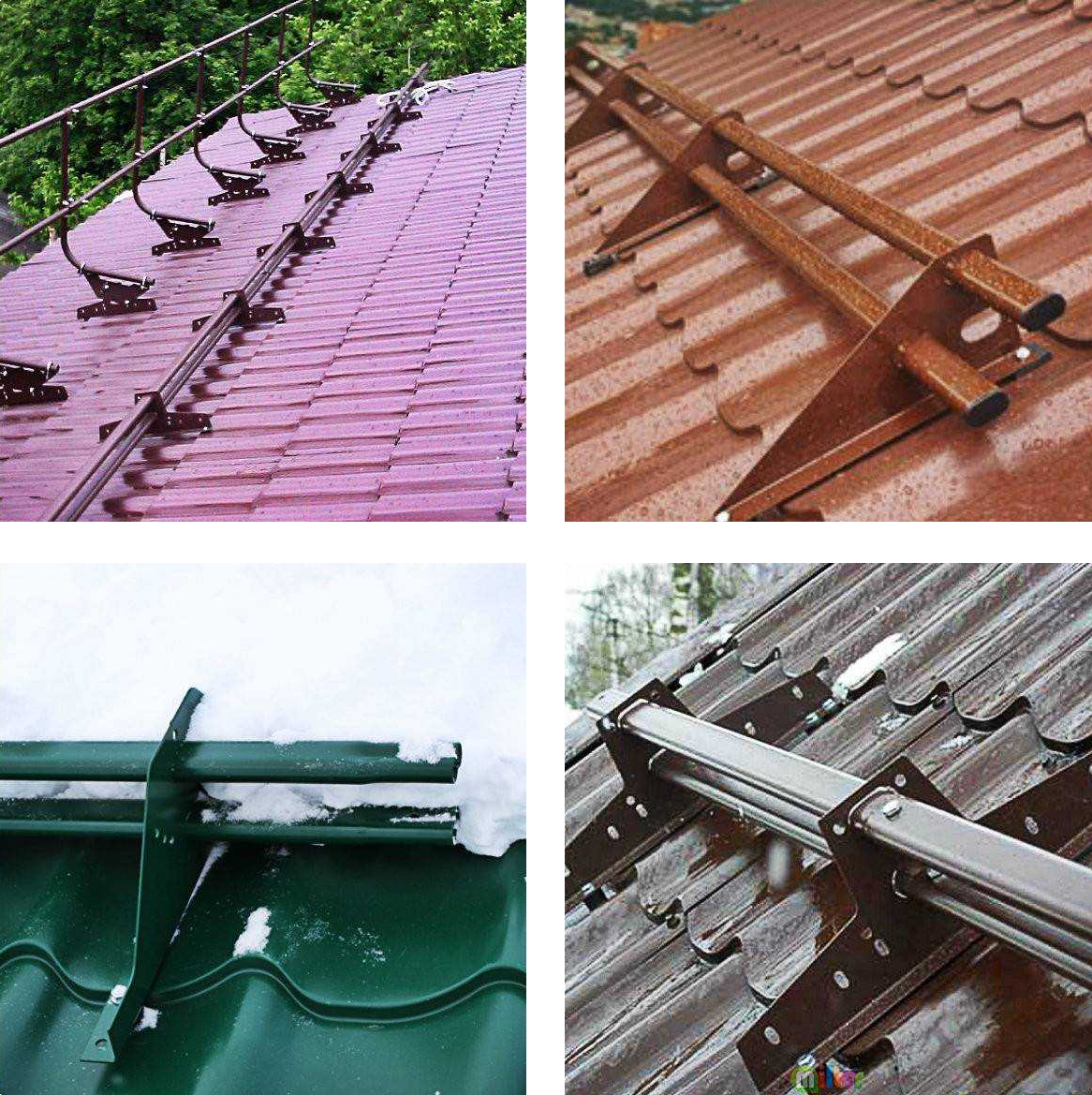

Такие конструкции чаще всего применяют на кровлях из металлочерепицы. Собирают из кронштейнов и металлической трубы диаметром 15–30 миллиметров. Трубчатые элементы подходят для крыш с любым углом ската. Когда площадь поверхности большая и на ней образуются крупные залежи снега, трубчатые снегозадержатели монтируют рядами.
Решетчатые
По конструктивным особенностям и функциональности они схожи с трубчатыми изделиями, но вместо труб устанавливают решетки или сетки из металла. Такие модели сдерживают снег частично. Все зависит от размера отверстий в решетках. Если изделие выполнено из стального профиля или арматуры, то сквозь него снег проходит достаточно хорошо. Если решетка представляет собой лист железа с просверленными отверстиями 1-1,2 см, то снегостопор будет работать как барьер, снег через него не пройдет.
Уголковые
Это изделие представляет собой железную пластину, которая согнута в форме уголка. Сверху на нее нанесен лакокрасочный или полимерный слой. Верхние грани снегозадержателя образуют прямой угол с кровельным покрытием и служат препятствиями для самопроизвольного схода снежных глыб. Вторая грань угла обеспечивает устойчивость и надежность крепления.
Бугель, задерживающий снежные массы
Такие конструкции для задержания снега представляют собой отдельные точечные снегостопоры, размещенные по кровельной поверхности. Рекомендуется применять такие изделия:
- на кровельной поверхности с незначительными снеговыми нагрузками;
- в качестве дополнительной защиты в сочетании со снегозадержателями других видов.
Снегозадерживающие бревна
Крепеж бревенчатых снегозадержателей на металлочерепицу производят редко. Причиной является массивность изделий. Их производят их из брусьев, которые прошли механическую обработку на специальном оборудовании. Изделие имеет небольшой, одинаковый на всем протяжении диаметр. Установку производят на крепежные кронштейны.
Виды снегодержателей
В строительной практике чаще всего используются снегозадержатели следующих типов:
- уголковые. Представляют собой согнутую в форме уголка металлическую пластину с лакокрасочным или полимерным покрытием. Верхняя грань уголка образует прямой угол с плоскостью крыши и является основным препятствием для самопроизвольного схода снега. Вторая грань расположена под углом, что позволяет увеличить надежность всей конструкции;
- трубчатые. Являются наиболее распространенными на крышах из металлочерепицы. Конструктивно состоят из кронштейнов и металлической трубы диаметром от 15 до 30 мм. Могут использоваться на кровле с любым уклоном. Если площадь крыши значительна и образуются большие массивы снега, трубчатые снегозадержатели могут устанавливаться в несколько рядов;
- решетчатые. По конструкции и возможностям схожи с трубчатыми, однако вместо трубы на крепежных кронштейнах закрепляется металлическая решетка или сетка;
- бугельные. Такие системы снегозадержания создаются из отдельных точечных снегоупоров, размещенных по плоскости крыши. Применяются или на кровлях с незначительной снеговой нагрузкой, или в качестве дополнительной защиты к снегозадержателям других типов;
- бревенчатые. На кровле из металлочерепицы используются сравнительно редко ввиду своей массивности. Выполняются из оцилиндрованных бревен небольшого диаметра, уложенных на крепежные кронштейны.
Перечисленные типы также делятся на две группы: пропускные и барьерные. Первые способны постепенно пропускать сквозь себя снег и талую воду (решетка, труба, бугели). Вторые такой способностью не обладают (снегозадерживающие уголки и бревна).
Выбор наиболее подходящего типа зависит от климатических условий, а также от конструктивных особенностей имеющейся крыши: площади, угла наклона, прочности
стропильной системы.
Особенности установки снегобарьеров на различные виды кровельного покрытия
Цена снегозадержателей для профнастила
Многие производители кровельных профнастилов изготавливают, кроме самого профилированного листа, все необходимые элементы кровельного покрытия, в том числе и различные снегозадерживающие устройства. Поэтому купить снегозадержатели для профнастила можно или в одном из супермаркетов строительных материалов, или непосредственно у производителя. Ниже в таблице приведены среднерыночные цены на некоторые из них.
| Наименование | Длина, мм. | Стоимость, руб. |
| Снегозадержатель трубчатый «Вегасток» | 3000 | 1300 |
| Снегозадержатель трубчатый «Вегасток» | 1000 | 800 |
| Снегозадержатель трубчатый окр. «Вегасток» | 3000 | 1500 |
| Снегозадержатель трубчатый «ВORGE» | 3000 | 1900 |
Читайте по теме:
Сколько стоит накрыть крышу профнастилом
Цена перекрытия крыши профнастилом включает в себя множество элементов: стоимость кровельного пирога, профлиста, доборных элементов и работы по монтажу. Подробно обо всех них — в статье.
Нужен ли рубероид под профнастил?
Укладывать рубероид под профлист можно, но далеко не во всех случаях. Когда же нужен рубероид под профнастил, и как осуществлять его монтаж — об этом читайте в статье.
Калькулятор кровли из профнастила
Онлайн-калькулятор профнастила на крышу для односкатной и двускатной кровли. Подробная пошаговая инструкция по использованию программы для расчета крыши сложной формы «Кровля Профи».
Достоинства и недостатки
К достоинствам таких систем относят их высокую эффективность при минимальной стоимости. Даже простейшие варианты способны уберечь проходящих под стенами людей и стоящие там автомобили от сосулек и снежных лавин.
К недостаткам относят лишь риск потери гарантии производителя металлочерепицы. Кроме того, монтаж дополнительного оборудования ведет к риску повреждения защитного покрытия кровельного материала.
Простота конструкции систем снегозадержания не мешает им с успехом справляться с задачей предотвращения схода снега с крыши и образования сосулек. Эта же особенность позволяет самостоятельно установить такую защиту даже людям без опыта работы в строительстве.

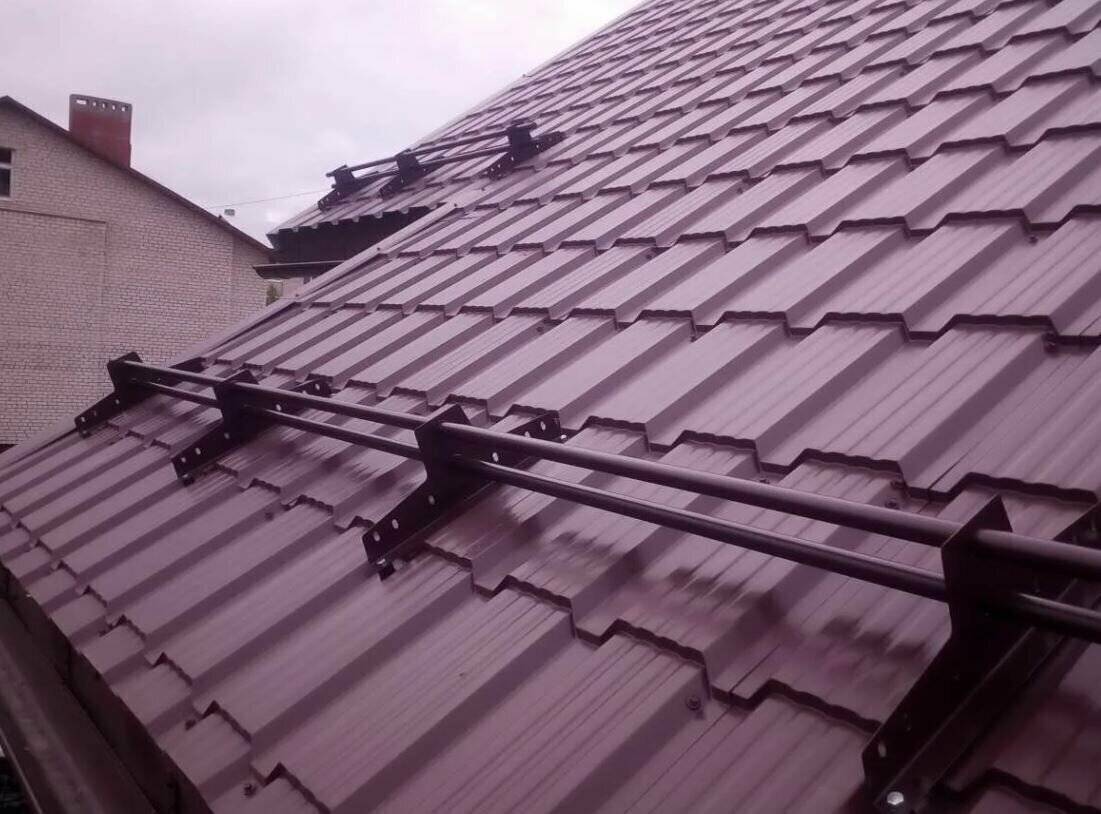

Снегозадерживающие трубки для металлочерепицы
Схема монтажа трубчатого снегозадержателя.
Подобный вид снегозадержателей является наиболее популярным для фальцевых кровель, однако может быть использован и на других кровельных покрытиях.
На рынке можно найти трубки в двух вариантах исполнения:
- Полая трубка, которая имеет диаметр 1 дюйм.
- Стальная трубка, диаметр которой 10 либо 15 мм.
Важно знать о том, что достаточно большое количество специалистов рекомендует монтаж подобных систем все же для фальцевых кровель. На кровельном покрытии для металлочерепицы трубки тоже могут выполнять свои функции в случае, если их установка будет произведена правильно
На кровельном покрытии для металлочерепицы трубки тоже могут выполнять свои функции в случае, если их установка будет произведена правильно.
Некоторые советы касательно монтажа трубок снегозадержания на металлочерепице:
Установка должна быть выполнена с расположением трубок параллельно карнизу, от края кровли на расстоянии 400-500 мм (ориентировочно между 3 и 4 черепицей).
В случае, если имеется мансарда, подобные трубки есть смысл устанавливать и над ее окнами.
Установка на кровле может быть произведена двумя способами (по желанию хозяина загородного дома либо дачи): встык друг к другу либо в шахматном порядке.
Стоит обратить внимание, что на очень длинных скатах кровли (более 5,5 м) следует установить несколько рядов снегозадержателей. При этом шаг их установки должен составлять как минимум 2,5-3,5 м.
Производить крепление на свесе карниза не разрешается.
Крепление трубки на металлочерепице должно быть на месте подхода несущей стенки к кровле либо выше к коньку.
Виды снегозадержателей по форме и эстетике
Современные снегозадержатели, помимо их функций, имеют отличия также по форме и конструкции. И для кровли из металлочерепицы этот момент имеет огромное значение. Все из-за профилирования: далеко не каждый снегозадержатель, который легко можно нацепить на плоскую фальцевую кровлю, вы сможете приспособить на волны или между ними. А ведь крепить к одному только кровельному покрытию и вовсе нельзя.
Снегозадержатели-снегостопоры встречаются на кровлях из металлочерепицы чаще всего. Издавна в странах с щедрым на снег зимами использовались простые бревна на крюках (сегодня тоже, но больше в декоративных целях), но сегодня в массовом производстве – только их металлические аналоги.
Их главная задача состоит в том, чтобы удержать на кровле как можно больше снега, и как можно меньше дать ему упасть вниз, где находится пешеходная зона и ставится автомобиль. Но подходят такие только для тех кровель, угол наклона которых не превышает 30 градусов.
Снегозадержатели-планки: облегченный вариант
Пластинчатые, или уголковые снегозадержатели – это самые доступные и простые по своей конструкции снегостоппоры. Их еще называют снегобарьерами. Это длинные планки, которое согнуты в виде треугольника. Как правило, такие изделия включают в стандартный кровельный ассортимент уже с готовой металлочерепицей. Естественно, значительной прочностью они не обладают, и ко всему ограничиваются общей высотой самого кровельного покрытия. А закрепляется такой уголок на металлочерепице тремя кровельными болтами.
Изготавливаются уголковые снегозадержатели, как и точечные, о которых мы говорили выше, из того же кровельного материала, что и металлочерепица, и тоже отличаются экономичностью и достаточно высокой эффективностью. Хотя чаще всего на кровле из металлочерепицы устанавливают именно уголковые снегозадержатели.
Заметим, что если речь идет именно о металлочерепице, то пластинчатые и уголковые снегозадержатели установить на ней довольно сложно. Дело в том, что металлочерепица имеет волнистый профиль, поэтому есть возможность прибить такие только лишь в верхнюю часть волны, а она далека от обрешетки. А если снегозадержатели не закрепить прямо к обрешетке, в особо снежные зимы при схождении снежных масс их его просто вырвет прямо из кровельного покрытия, и, представьте себе, какого масштаба ремонт вам будет предстоять.

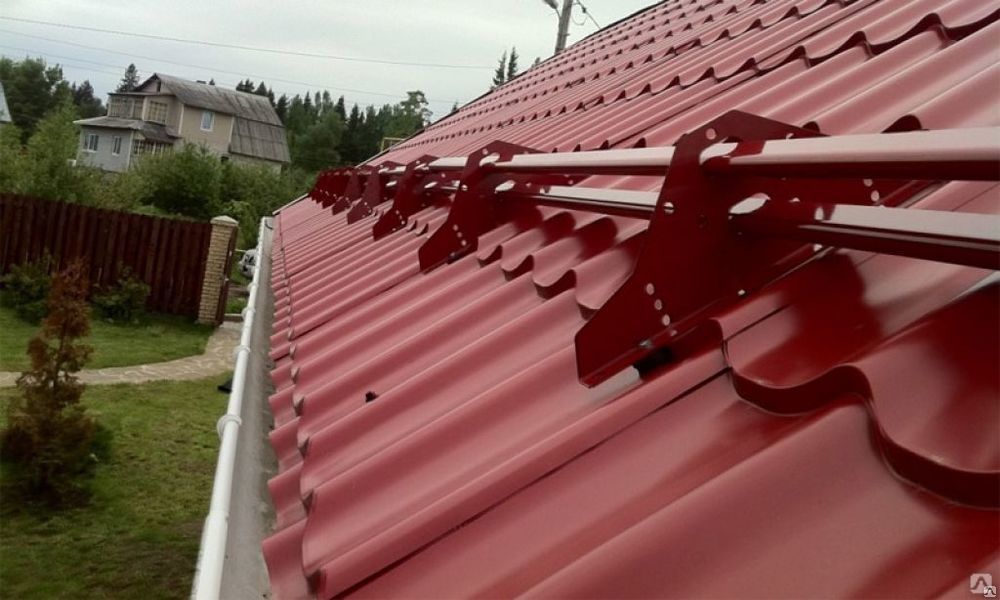

Трубчатые снегозадержатели: для особых нагрузок
Современные трубчатые снегозадержатели представляют собой прочную сборную конструкцию из длинных труб и опор-кронштейнов. Изготавливают их обычно из алюминиевой или оцинкованной стали, с защитным полимерным покрытием. Диаметр таких труб варьируется от 20 до 35 мм, а стенки труб имеют толщину около 1,5 мм.
Трубчатые снегозадержатели обычно устанавливается 3-х метровой длины, сплошной линией, на вторую волну от карниза. Они лучше всех существующих снегозадерживающих систем препятствует лавинному сходу снега, не ломаясь при этом, и не выгибаясь под его тяжестью.

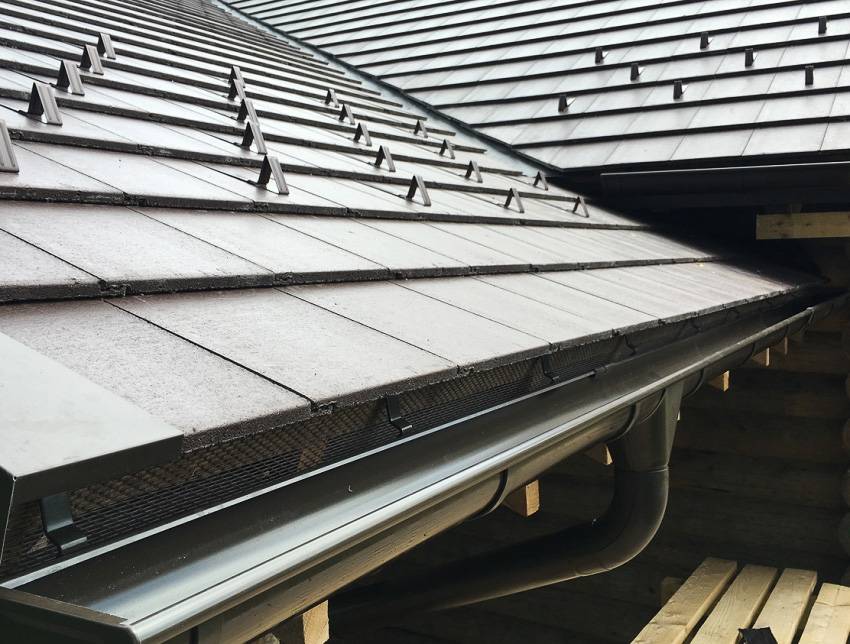

Довольно новый вид снегозадержателей для крыши из металлочерепицы – точечные. Речь идет о так называемых снегостопорах. Рекомендовано устанавливать от 5 до 8 снегостопоров на каждый квадратный метр, дополняя их снегозадерживающей решеткой. Главная их задача состоит в равномерном распределении снега и его давления на конструкцию крыши. Второстепенная – служить некими опорами, на которые вы сможете опереться ногами во время кровельных работ, и вам не придется наступать на хрупкие волны металлочерепицы.
Для каждого отдельного вида кровли снегостопоры изготавливаются своей формы, и со своим кронштейном. Поэтому никогда не покупайте для металлочерепицы те точечные снегозадержатели, которые изначально шли, например, для мягкой кровли.
«Подковы» для металлочерепицы
Сравнительно недавно на российском рынке появились снегостопоры, которые предназначены именно для кровли из металлочерепицы и изготавливаются методом холодного формирования.
Они имеют изогнутый вид, который повторяет радиус стандартной волны, и замечательно крепятся почти на любой участок такой кровли. Благодаря этому инновационному техническому решению полностью решается проблема с креплением снегозадержателей на профилированные кровли в сфере их надежности крепления и эстетичности внешнего вида. Сами места креплений таких элементов необходимо обрабатывать полиуретановым герметиком.
Такие снегозадержатели имеют больше преимуществ в частном случае с металлочерепицей, чем уголковые. Дело в том, что у таких снегостопоров больше креплений (четыре, если точнее), и сами они куда меньших размеров. Да и в эстетическом плане такие кровельные элементы выигрывают, оставаясь менее заметными.
Технология монтажа
Типы снегозадержателей
Промышленность производит пять разновидностей снегозадерживающих систем.
Трубчатые снегозадержатели для металлочерепицы самые популярные. Они представляют собой две параллельные трубки, установленные по периметру крыши на расстоянии около 50 сантиметров от края козырька.
Трубки закрепляются на крыше треугольными деталями в месте соединения кровли с несущей стеной.
Конструкцию запрещается крепить на сам карниз, так как в этом случае под давлением снежной лавины может разрушиться не только снегоудерживающая система, но и часть кровли.
На очень широких скатах снегозадержатели можно устанавливать в несколько рядов. Трубки при этом закрепляют в шахматном порядке.
Если в доме есть мансардные окна, то над ними устанавливают отдельные снегозадержатели.
Решетчатые снегоуловители считаются самыми эффективными, но они плохо смотрятся на маленьких крышах. Зато для кровель большой площади решетчатые конструкции будут лучшим вариантом.
Домовладельцы делят решетчатые снегозадержатели на обычные и королевские. Принцип действия у обоих одинаков, но решетка у последних более сложная в изготовлении.
Решетчатые конструкции достаточно высокие и прочные — они не только уберегут от падающих с крыши снега и черепицы, но и могут удержать скользящего вниз человека.
Уголковые снегозадержатели представляют собой невысокий бордюрчик из тонкого стального уголка, закрепленный горизонтально вдоль карниза.
Все детали конструкции покрыты полимерным противокоррозионным материалом, благодаря чему уголковым снегозадержателям производитель может придавать любой цвет.
Конструкция у таких систем очень простая, стоят они недорого, поэтому их смело можно отнести к бюджетному варианту. На металлочерепицу уголки крепят саморезами в верхнюю волну листа.
Снегозадерживающие бугели — узкая металлические пластины, загнутые в форме треугольника. Бугели неспособны эффективно разделить снежную лавину на фрагменты.
Их можно использовать только как дополнение к основному снегозадержателю. Бугели закрепляют в шахматном порядке по всему склону крыши. Самостоятельно они способны удержать лишь небольшой снежный пласт.
Бревна — это самая старая система по задержанию снега, но ее используют до сих пор. Плюсом этой системы является исключительная надежность.
Толстая труба, закрепленная по периметру крыши на металлических стойках, препятствует схождению внушительных масс снега, выдерживая большие нагрузки.
Раньше роль снегозадержателя играли настоящие бревна, сейчас им на смену пришли металлические трубы диаметром 14 см.
Многих волнует вопрос, существует ли норматив, устанавливающий количество и тип снегоуловителей для крыш из металлочерепицы.
Вид, схема закрепления и количество снегозадержателей определяются проектной документацией и зависят от снеговой нагрузки данного региона и уклона крыши.

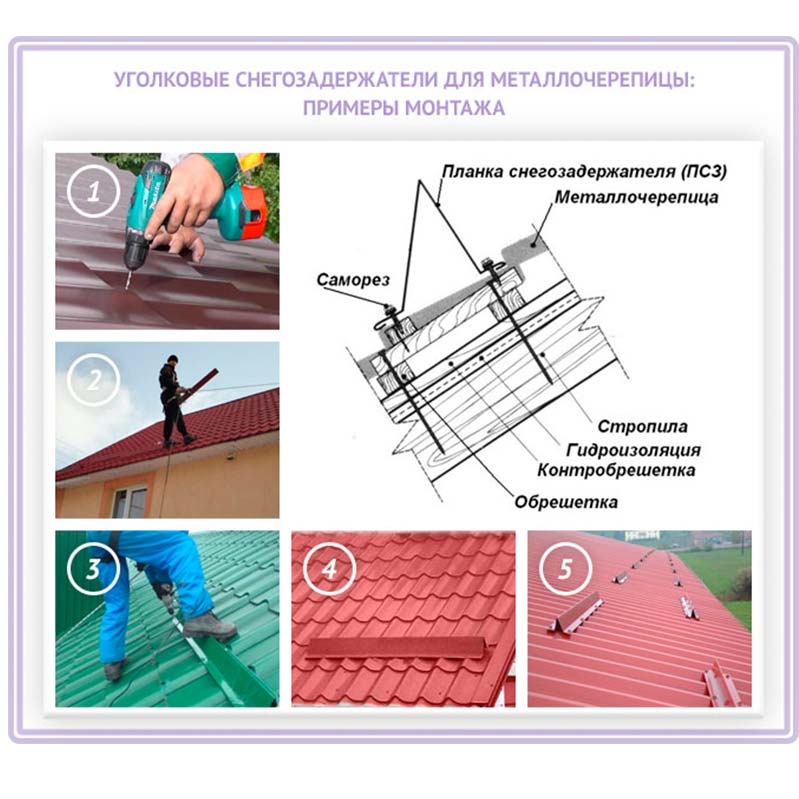

Снегозадержатели уголковые монтаж. Виды снегозадержателей
Снегозадержатели на металлочерепицу выпускаются в виде снегоблокирующих и снегопропускных конструкций. Их производят из прочного, качественного металла, так как каждый элемент подвергается существенным нагрузкам. Наибольшей популярностью пользуются следующие виды элементов снегозадержания:
- Уголковые. Это самые простые конструкции, применяемые для удержания снежных масс на скате крыш. Они представляют собой металлические уголки из нержавеющей стали, окрашенные в один цвет с металлочерепицей. Уголки закрепляют на скате в 2-3 ряда, размещая в шахматном порядке. Стоимость одного уголка составляет 100-150 рублей, поэтому установка этих элементов не ударит по карману домовладельца. При наличии инструмента и листа металла, они без труда изготовляются своими руками. Однако, эффективность такой конструкции крайне мала и не подходит для районов с большим количеством снега и крыш с крутыми скатами.

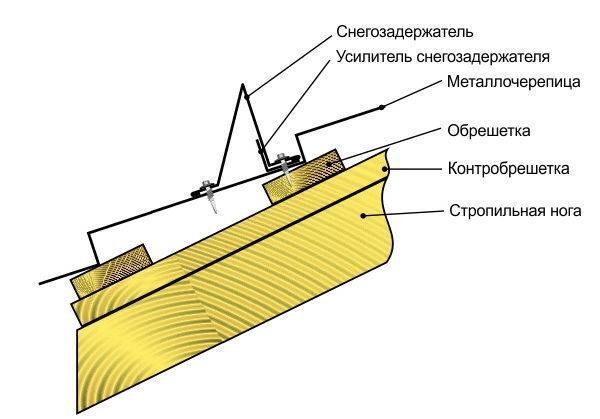

Уголковые снегобарьеры
Повреждение уголковых снегобарьеров в резльтате большой снеговой нагрузки
- Решетчатые. Снегозадержатели в виде решетки, закрепленной кронштейнами на скате крыши, называют решетчатыми. Они включаются в категорию снегорезов установок, так как не полностью останавливают сход снежного пласта. Прутья решетки разделяют сугроб на части, не давая соскальзывать вниз большим глыбам и льдинам. Чем чаще располагаются прутья, тем меньшими порциями сбрасывается снег. Производители рекомендуют устанавливать элементы такой конструкции на крышах с уклоном 35-45 градусов.
Решетчатый снегоберьер
- Пластинчатые. Элементы снегозадержания, изготовленные из металлических пластин и с помощью кронштейнов установленные на скате, называют решетчатыми. Они блокируют снег на крыше, не позволяя ему скатываться до полного таяния, когда он под действием солнечных лучей превратится в воду и попадет в водосток. Монтаж снегозадержателей такого типа на крутых скатах 50-60 градусов запрещен, так как пластины не выдерживают напора снега, скатывающегося с большой скоростью, гнуться и повреждают кровельное покрытие.
Пластинчатый снегобарьер для крыши
- Трубчатые. Устройства для снегозадержания трубчатой конструкции представляют собой горизонтальные трубы диаметром 6-10 см, в 2 ряда установленные вдоль ската в виде небольшого барьера. Проходя через него, снежная масса разделяется на тонкие пластины. Благодаря порционному сходу снега, его падение осуществляется безопасно, не угрожая здоровью проходящих мимо людей и не перегружая стропильный каркас крыши. Фиксируются трубчатые снегозадержатели при помощи специальных держателей и длинных кровельных саморезов.

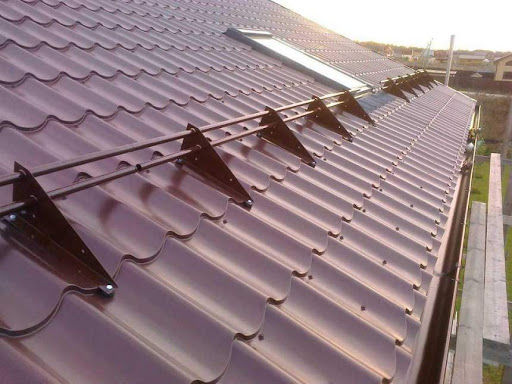

Установка трубчатого снегозадержателя
Профнастил и металлочерепица
Трубчатые снегозадержатели рекомендованы к установке на металлические кровельные материалы В случае с металлическими кровлями одним из самых оптимальных вариантов на сегодняшний день является установка трубчатого снегозадержателя. Он отлично справляется с функцией защиты людей, рядом находящихся предметов и строений, а также предотвращает обрывание водосточных труб
Очень важно чтобы на крыше из металлочерепицы или профнастила снегозадержатель пропускал, а не задерживал снег. Также не стоит забывать, что качество всей конструкции зависит от правильности установки в достаточных с учётом снегового региона и угла ската количествах. Нужен надёжный снегозадержатель? Звоните: 8 (800) 551 3525 Пишите
Нужен надёжный снегозадержатель? Звоните: 8 (800) 551 3525 Пишите
Правила установки снегозадержателей на крыше из металлочерепицы
Для чего они предназначены
Снег и все связанные с ним атрибуты – это удел лишь северных стран.
Россияне, проживающие в стране, на полном основании относящейся к северной, уже давно освоили те радости жизни, которые приносит появление снежного покрова.
Они также издавна научились защищаться и от трудностей, сопряженных с выпадением снега.
С каждым годом в нашу страну приходят все новые и новые достижения цивилизации и мы должны осваивать их, одновременно адаптируя к нашей действительности.
Это относится и к появившейся довольно недавно металлочерепице.
Снежные шапки и наледи, формирующиеся в зимнюю пору на гладкой поверхности кровельного покрытия, в любой момент способны обрушиться, нанеся непоправимый ущерб всему и всем, кто находится поблизости.
Защитить людей, проживающих в доме, крытом металлочерепицей, от описанных выше бед могут снегозадержатели.
Снегозадержатели на крышу своими руками
Монтаж снегозадержателей пропускного типа на кровле из металлочерепицы
Установить снегозадержатели такой конструкции можно следующим образом :
На крыше из металлочерепицы системы снегозадержания монтируются при помощи длинных саморезов, с креплением к обрешётке, сквозь кровельное покрытие.
При расчёте количества креплений необходимо принимать во внимание такие факторы как конструкция обрешётки, угол наклона кровли и длину ската.
В обязательном порядке выполняется уплотнение отверстий под снегозадержатели при помощи резиновых прокладок (при этом сразу два уплотнения рекомендуется устанавливать под нижним креплением).
В большинстве случаев расстояние между креплениями составляет 0,5-1 м.
В кронштейны вставляется труба или профиль с овальным сечением.
Между собой элементы соединяются с использованием сквозных болтов.
