Смотровая яма в гараже своими руками: размеры по ГОСТ, пошаговая инструкция

Размеры по ГОСТ

Оптимальным вариантом считается изначальный проект гаража, с размерами и расположением ямы. При этом ее обустройство лучше проводить параллельно с фундаментом, до возведения гаражных стен. При приобретении готового помещения работы значительно усложняются. Примером является банальный вывоз земли, ручное выкапывание ямы, ограничение пространства.

Перед обустройством котлована необходимо заранее выяснить информацию об имеющихся грунтовых водах. Если их удалось избежать, можно приступать к расчетам.

Какие параметры важны для обустройства ямы:

• Глубина, зависящая от роста автовладельца или человека, который будет выполнять ремонтные работы;
• Ширина, в зависимости от постановки колес машины;
• Длина, учитывающая длину авто, плюс свободный выход для владельца.

Существуют различные ГОСТы и нормативные акты, касающиеся регистрации гаража и ведения бизнеса, к частным автомобилям они не относятся. Владелец вправе сам определять параметры ямы, но определенные правила существуют. Глубину делают на 10-15 см больше, чем рост человека, для свободного доступа к днищу автомобиля.

Если зазор сделать меньше придется наклоняться, больше – тянуться. Это приведет к статистическим, неудобным движениям и снизит продуктивность работ.

Базовая ширина не должна быть меньше 70 см, оптимальной считается от 85 до 1 метра. Расчет для собственной машины производят с учетом постановки колес. При этом если грунт не твердый, края ямы располагают как можно дальше либо заранее укрепляют стенки конструкции.

Длина ямы должна быть аналогична кузову автомобиля плюс 50-70 см, чтобы спокойно заходить и покидать конструкцию.

Шаг четвертый: дополнительное обустройство

Для того чтобы внутри смотровой ямы было комфортно трудиться, нужно выполнить ряд дополнительных работ:

Для осмотра автомобиля необходимо достаточное освещение

1. 1. 1. Освещение. Естественно, необходимо достаточное количество света, чтобы проводить осмотр автомобиля. Для этого можно использовать либо переносной светильник, либо проложить провода внутри стены и установить стационарный осветительный прибор. Рекомендуемое напряжение для смотровой ямы не должно превышать 36 В. Если все же используется стандартное напряжение 220 В, электрические провода нужно укладывать в гибкий шланг из стали. Розетки и выключатели следует выбирать во влагозащищённом исполнении УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80;

      2. Перекрытие. Настил из крепких досок сверху смотровой ямы предохранит владельца гаража от падения в неё, а днище автомобиля от конденсата. Оптимальная толщина досок — 40 мм. По сравнению с более тонкими, такие доски не треснут, если на них случайно наедет автомобиль. Из них можно соорудить несколько удобных щитов. Не стоит только делать их слишком тяжёлыми;

      3. Вентиляция. Несмотря на все меры защиты от влаги, воздух в смотровой яме может быть сырым и затхлым, поэтому нелишним будет оборудовать вентиляцию. Для этого под землёй прокладывается гибкий воздуховод, который выводится на 20–25 см выше поверхности земли. От засорения воздуховод можно защитить специальной крышечкой;

      4. Лестница. Чтобы внутрь было удобно спускаться, необходимо сделать прочную лестницу сбоку. Обычно её выкладывают из кирпича или бетона, либо сваривают из металлических труб или бруса. Второй вариант более компактен, подойдёт наилучшим образом, если длина ямы небольшая;

      5. Упоры для автомобиля. Даже если гараж не находится на видимом уклоне, установить упоры под колеса необходимо. Это вопрос безопасности;
      6. Инструмент. В нишах смотровой ямы желательно разместить наборы гаечных ключей, растворители, ветошь, ёмкость для смены моторного масла, а также другие инструменты и приспособления. Пусть всё будет под рукой в нужный момент.

Технология изготовления своими руками

Рассмотрим способ самостоятельного создания смотровой ямы на примере конструкции с показателями длины, ширины и высоты 4.7х0.8х1.5 метра.

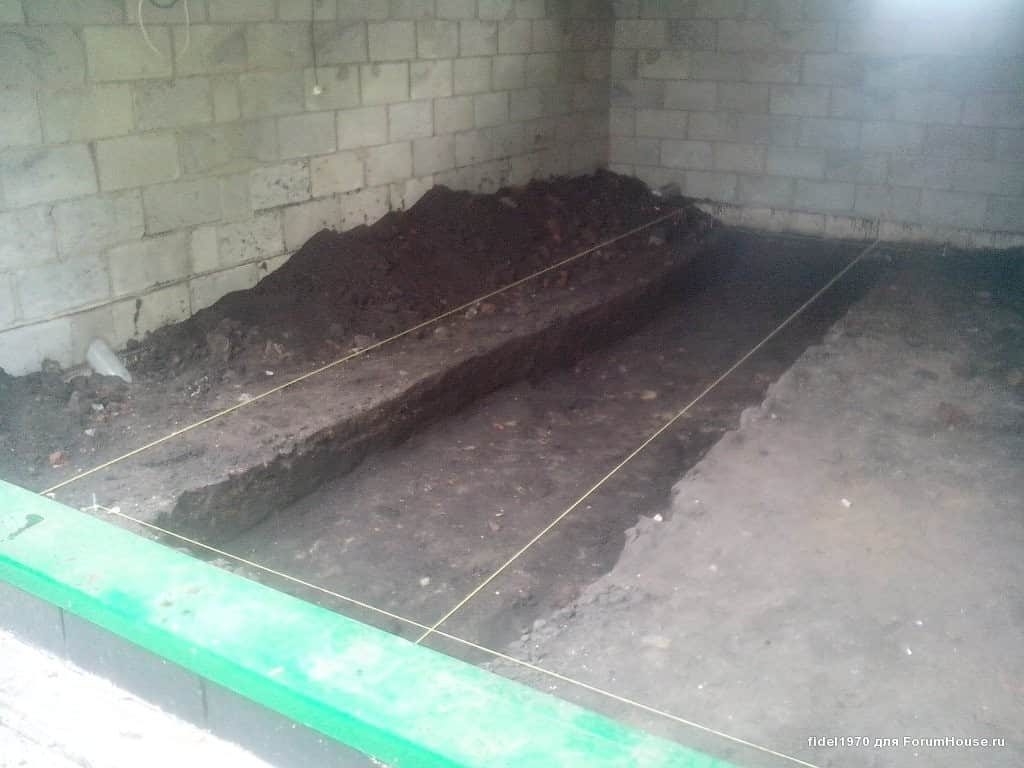

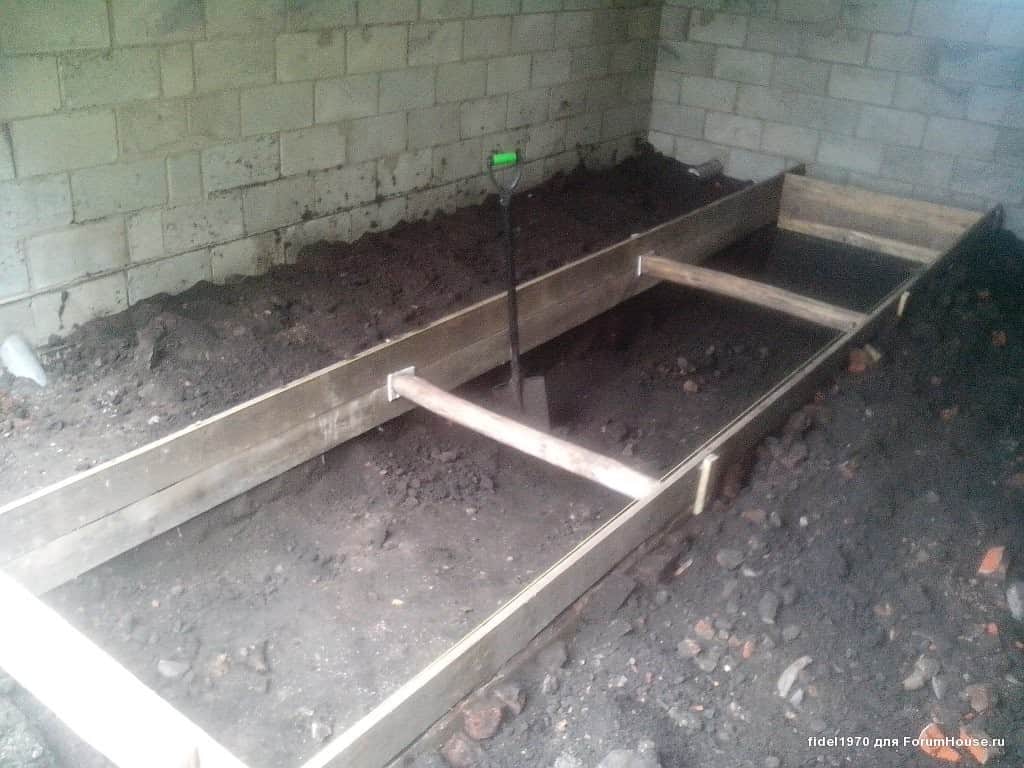

Первым делом был вырыт котлован на необходимую глубину, с учётом толщины бетонной стяжки, которая будет укладываться на дно ямы. Ширина стен также была рассчитана на заливку бетонных стен впоследствии.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Стены и пол будут выполнены из двух слоёв бетона, между которыми изготавливается герметичный слой плотной гидроизоляции.

Prev
1of1
Next

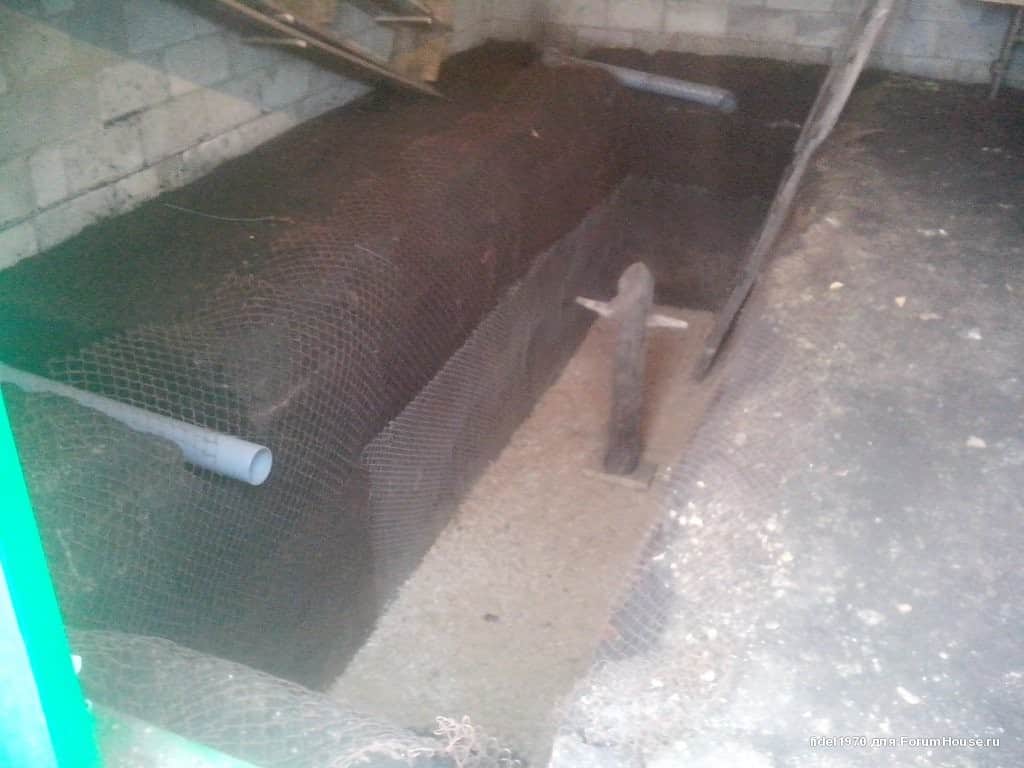

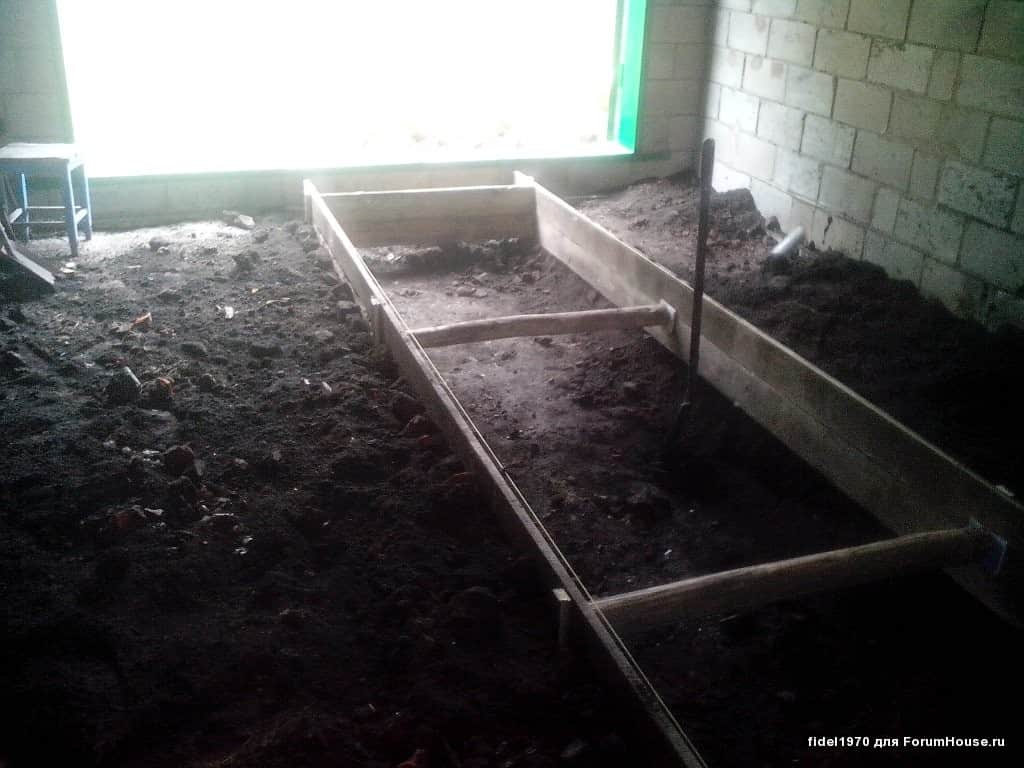

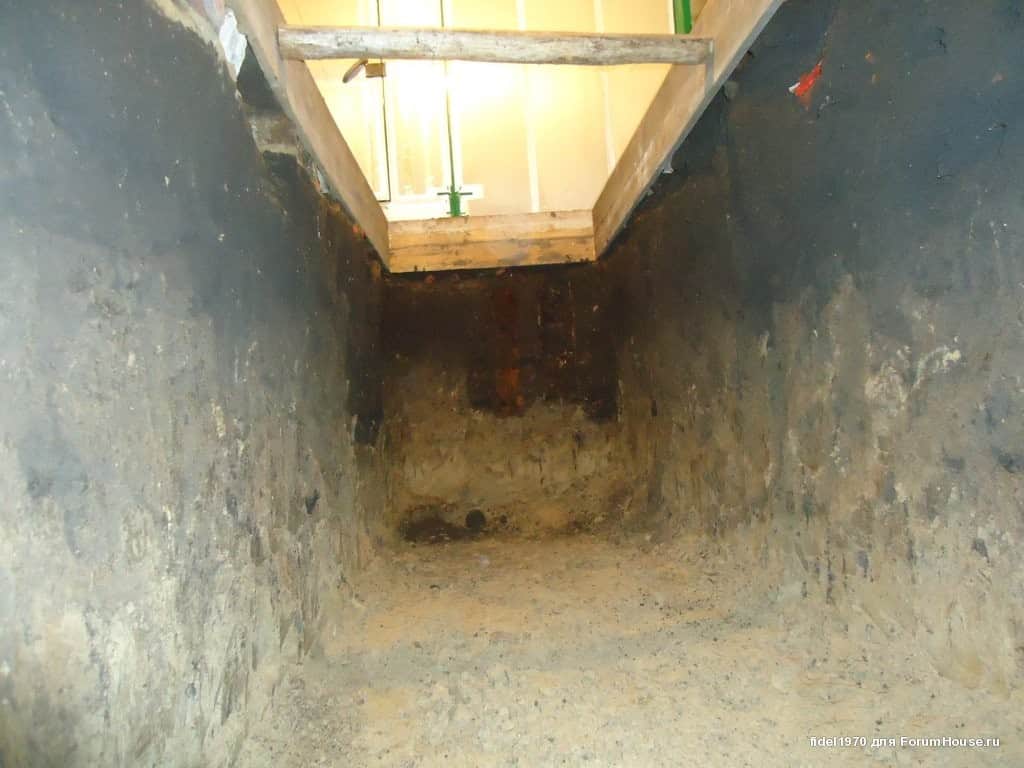

В процессе рытья ямы был установлен фиксирующий каркас для укрепления краёв. Затем по периметру была уложена сетка рабица с целью укрепления стен и в качестве армирования наружного бетонного слоя. Также для обеспечения вентиляции ямы внутрь укладываются пластиковые трубы на приток и вытяжку воздуха.

Prev
1of1
Next

Prev
1of1
Next

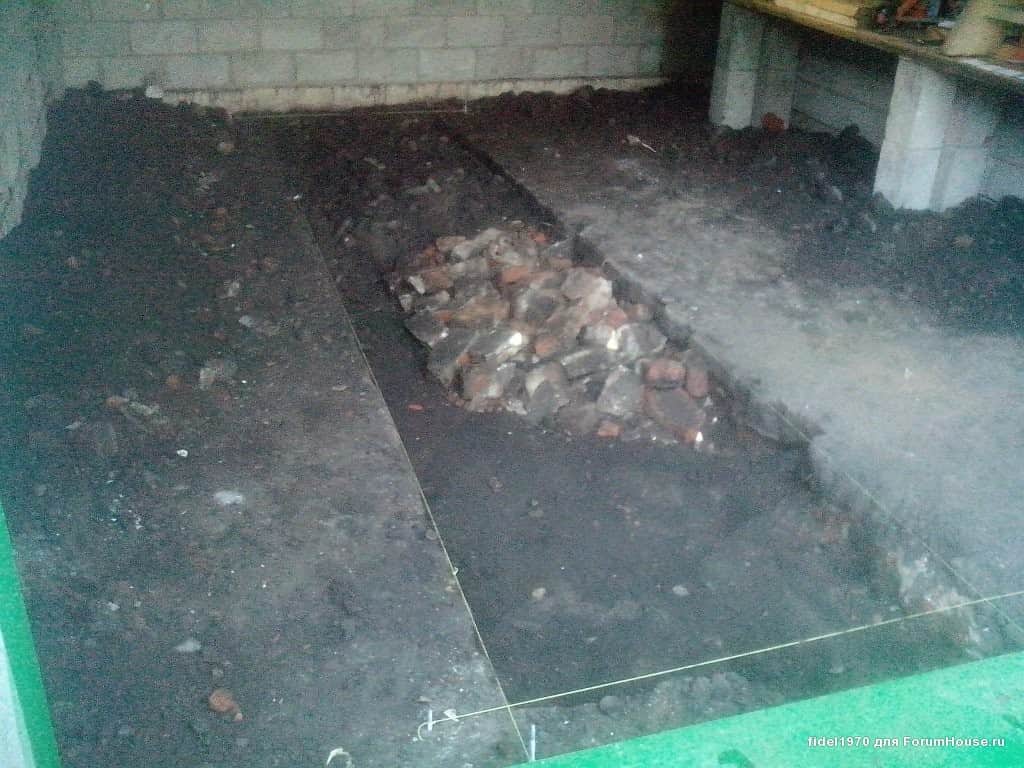

Далее на дне выкапывается место под приямок и вся поверхность пола засыпается слоем гравия и песка. Песок проливается водой и хорошо утрамбовывается.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

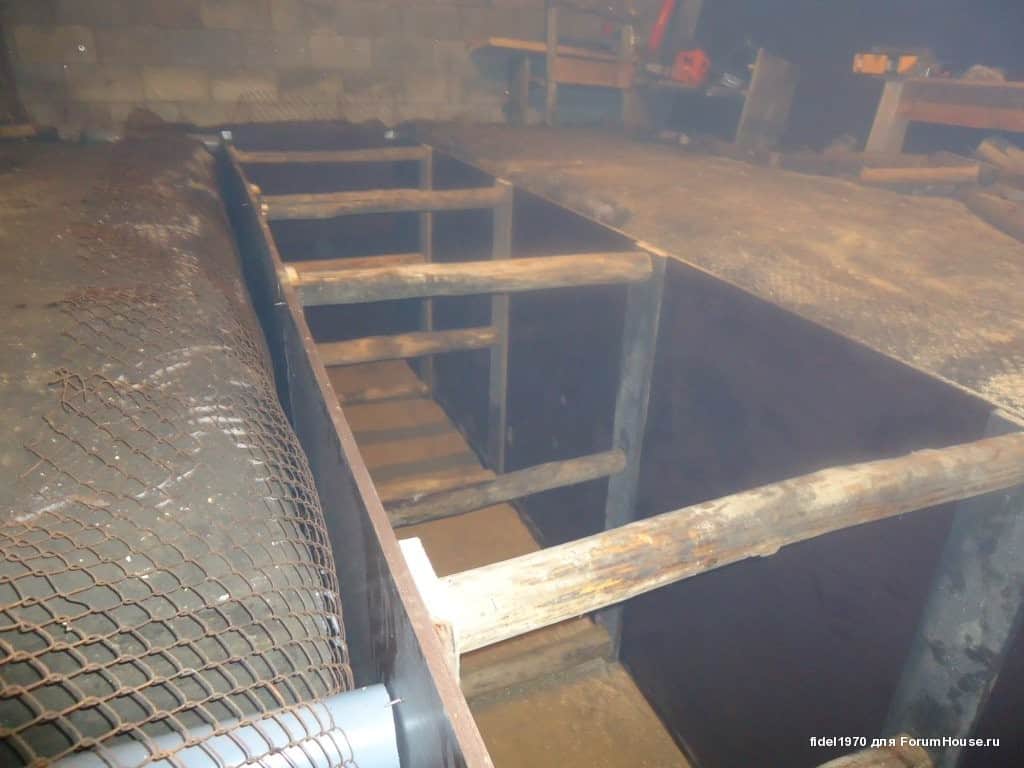

Далее из листов специальной ламинированной фанеры с размерами 3000х1500х18 мм устанавливается опалубка. Расстояние от грунта до фанеры примерно от 5 до 7 см.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

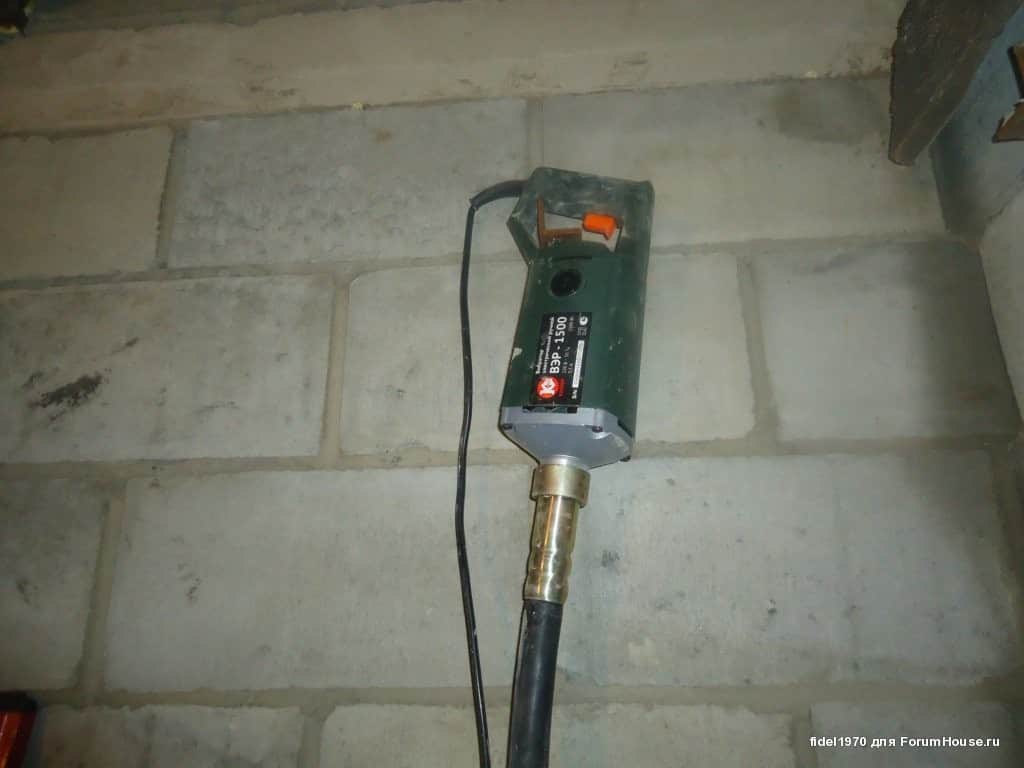

В работе используется виброуплотнитель, который обеспечивает максимальное заполнение раствором пространства между грунтом и опалубкой. Его стоимость в пределах 2-3 тысяч рублей полностью себя окупает, так как заметно увеличивает качество бетонной плиты.

Prev
1of1
Next

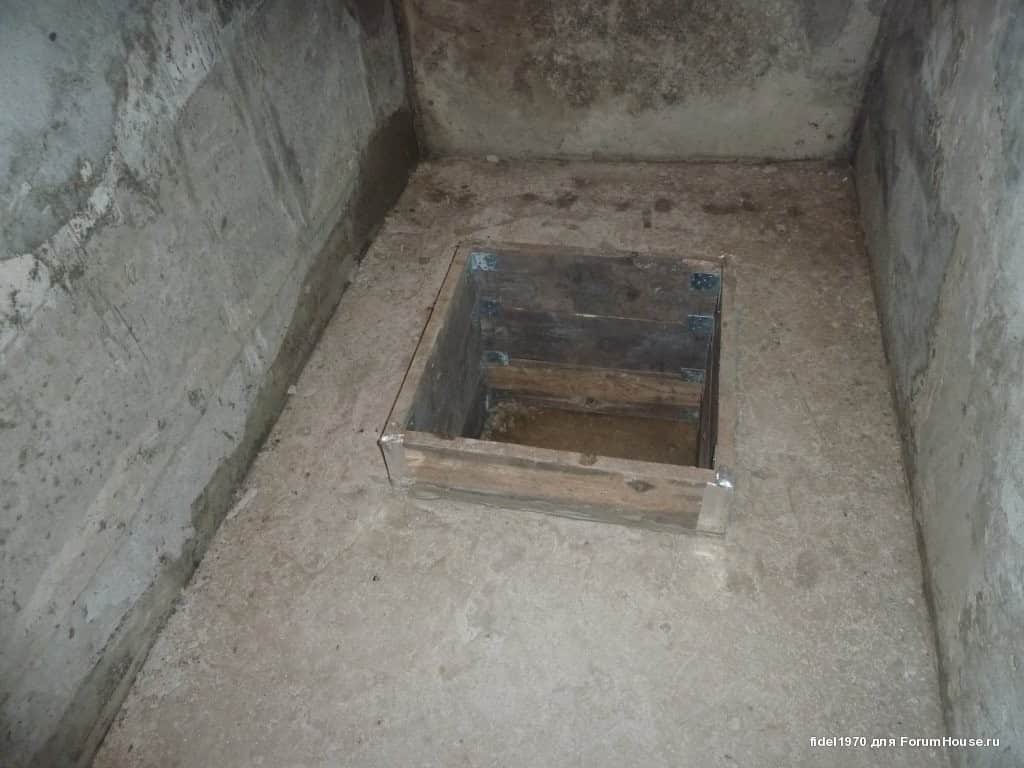

Следующий этап — заливка пола и приямка. Для приямка специально изготовлена опалубка, которая также заполнена раствором, как и его дно.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

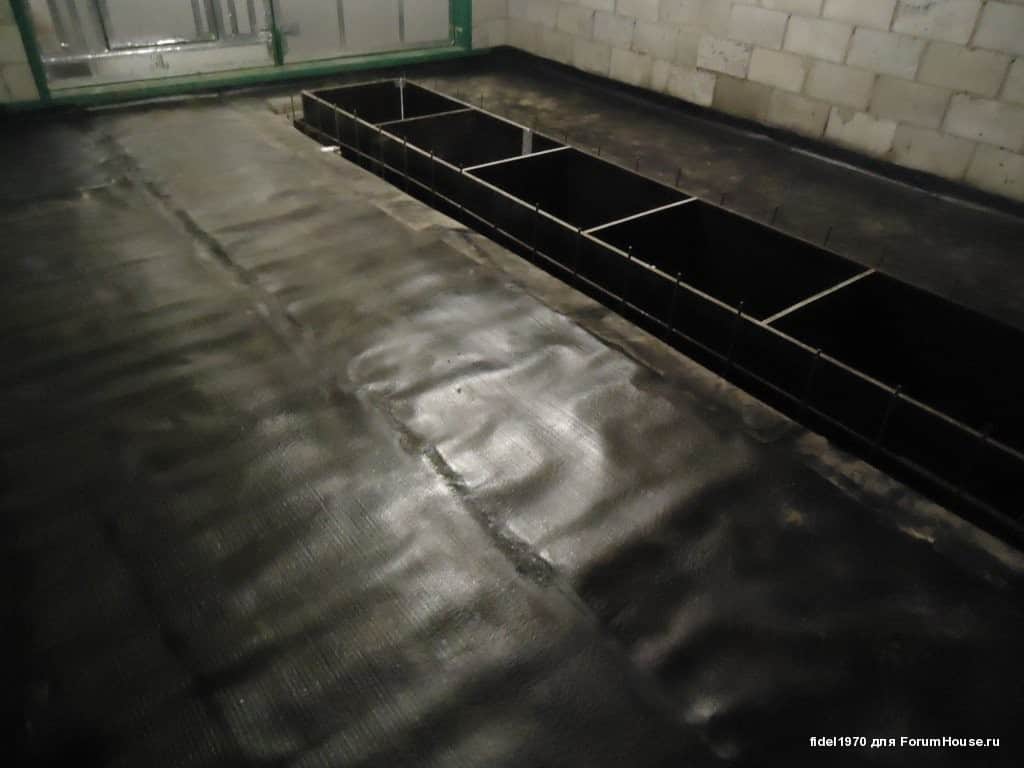

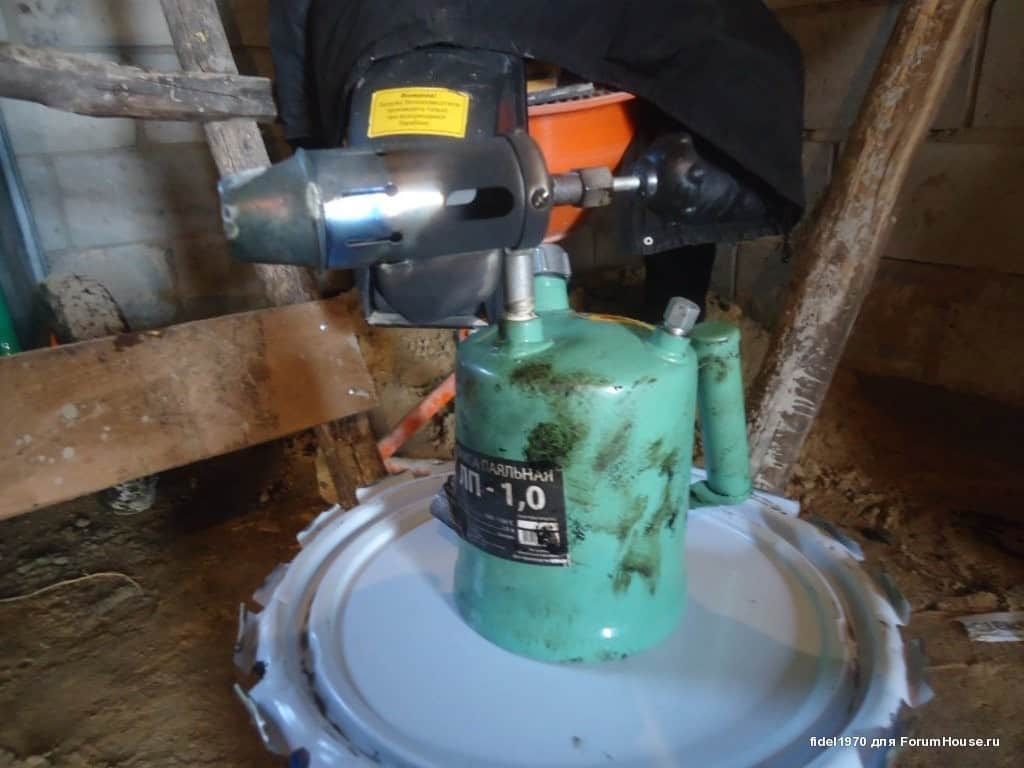

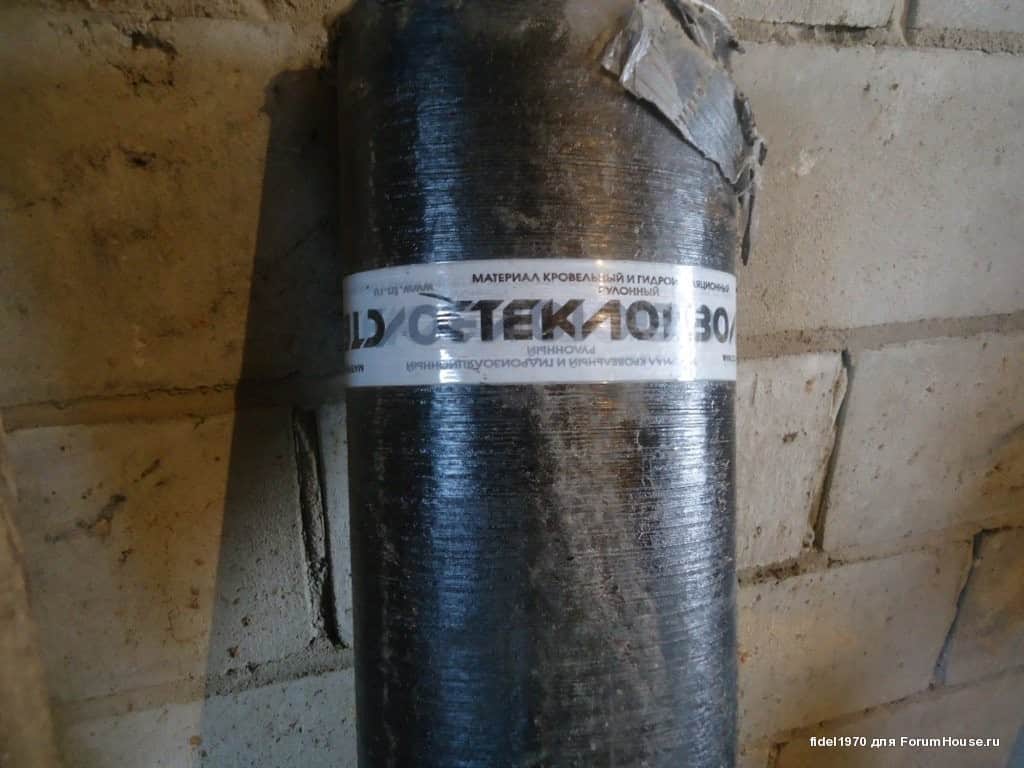

В качестве гидроизоляции используется гидростеклоизол и битумная мастика.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Рулонный материал отрезается необходимыми листами, которые приклеиваются на поверхность ямы с помощью битумной мастики с нахлестом 10-15 см друг на друга. Стыки обрабатываются паяльной лампой и затем на них наносится ещё слой битумной мастики. Последовательность выполнения работы начинается со стен и заканчивается полом.

Prev
1of1
Next

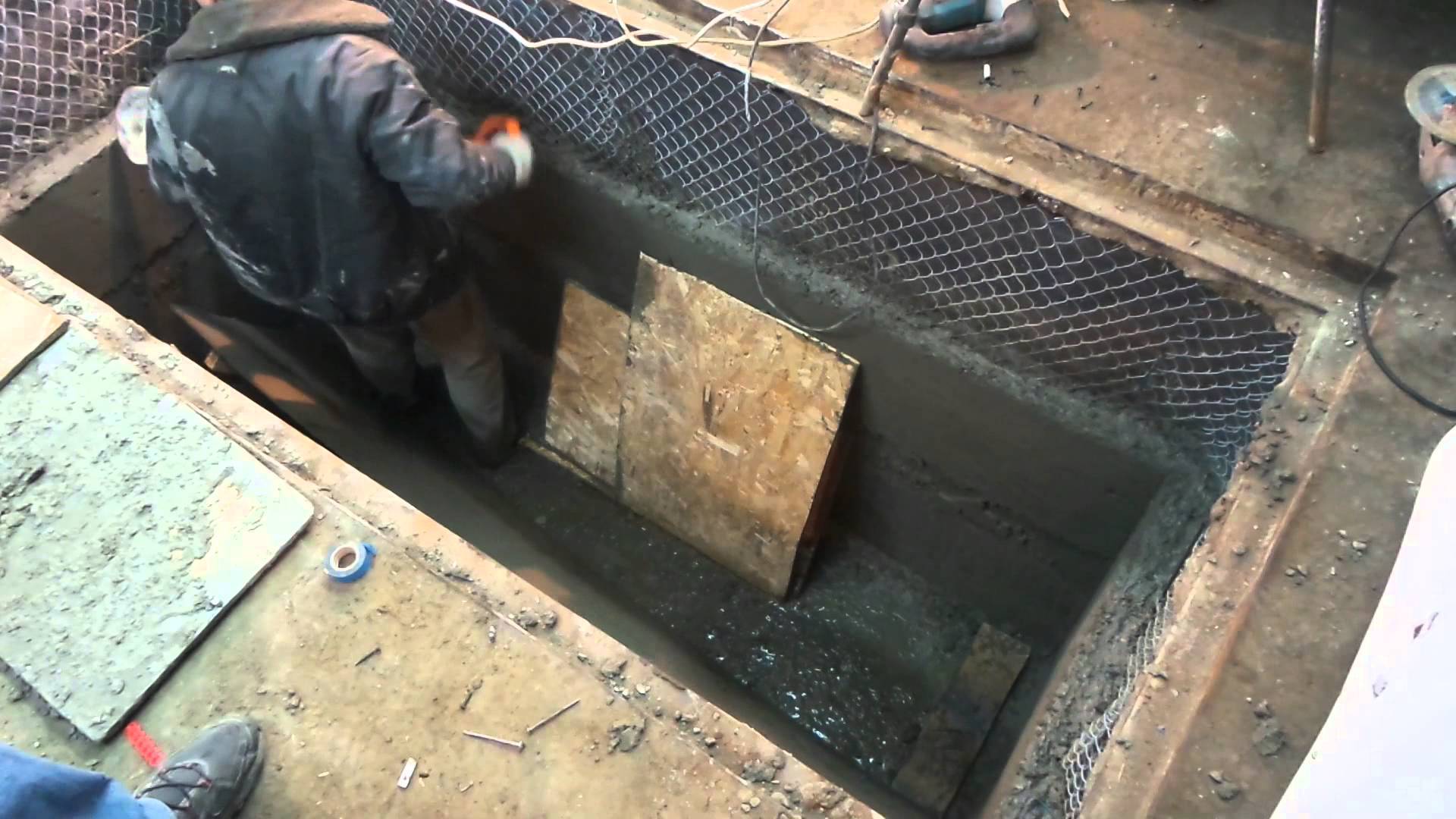

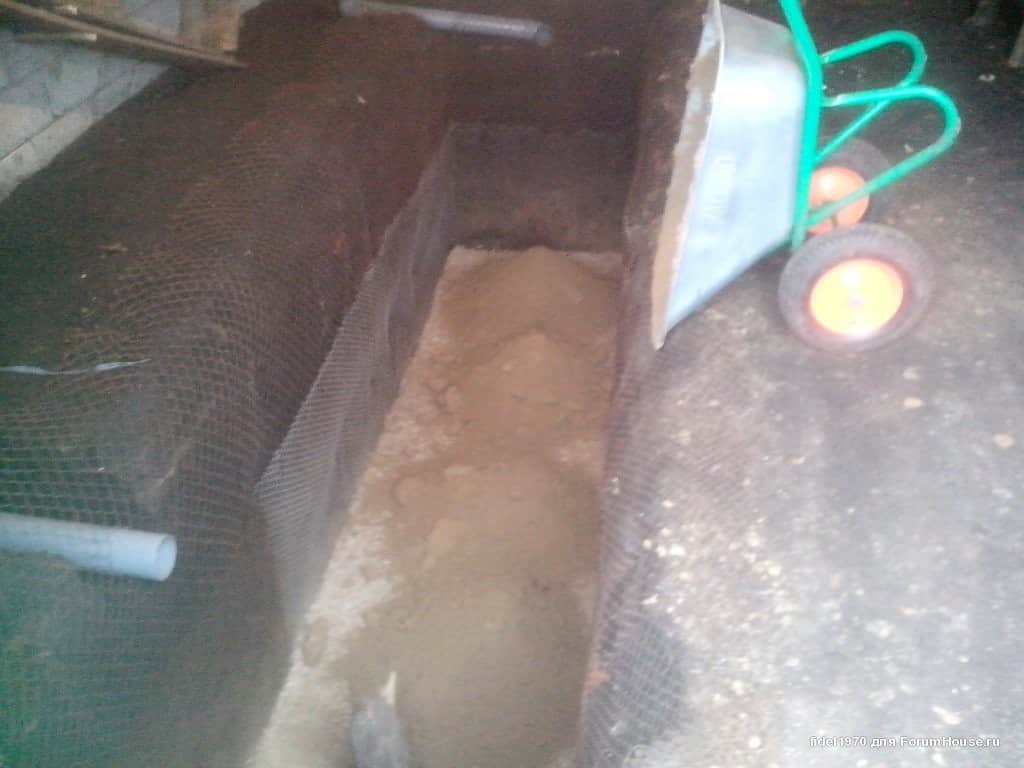

Далее выполняется установка металлической сетки для изготовления главного бетонного слоя стен и пола.

Prev
1of1
Next

Prev
1of1
Next

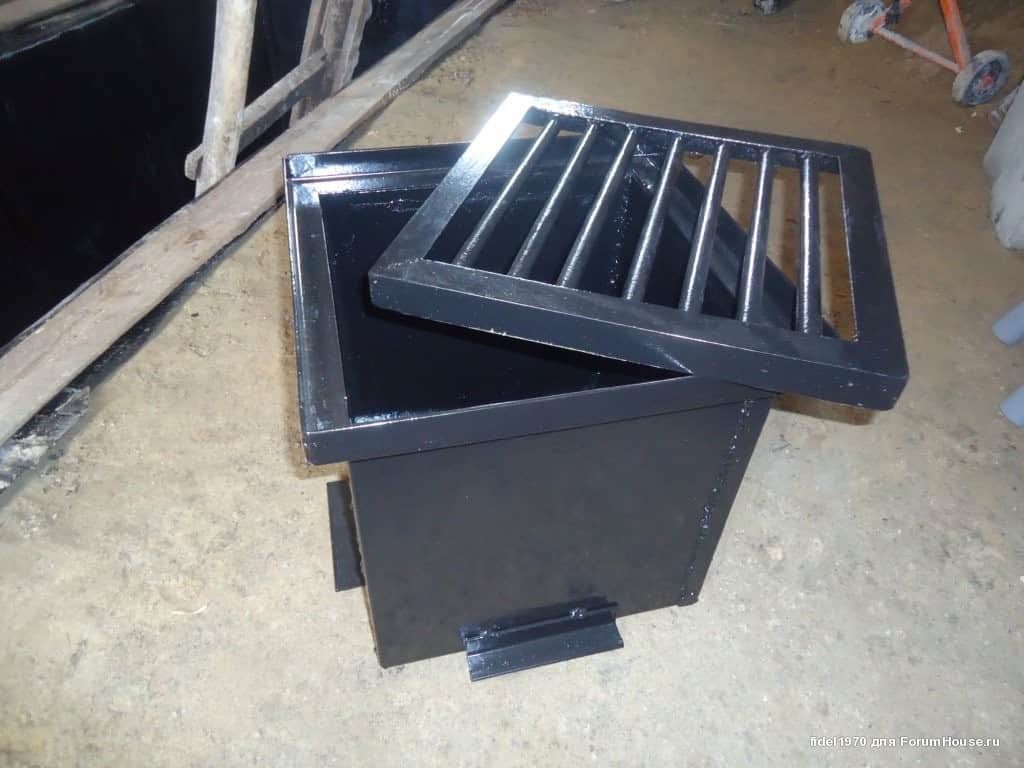

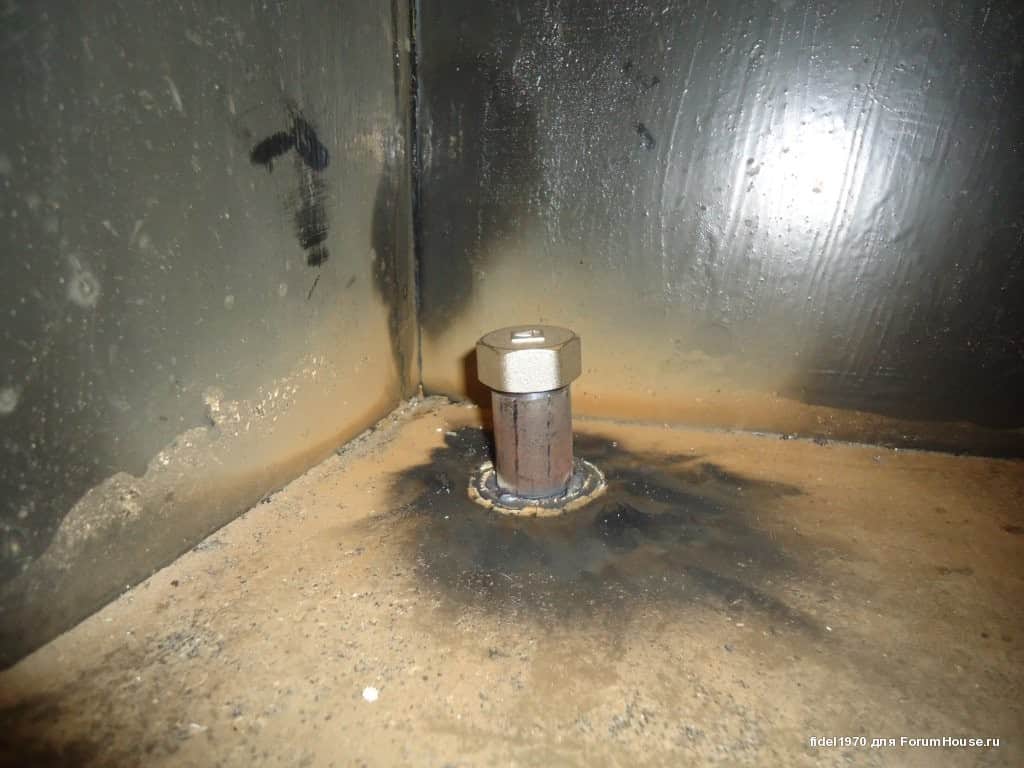

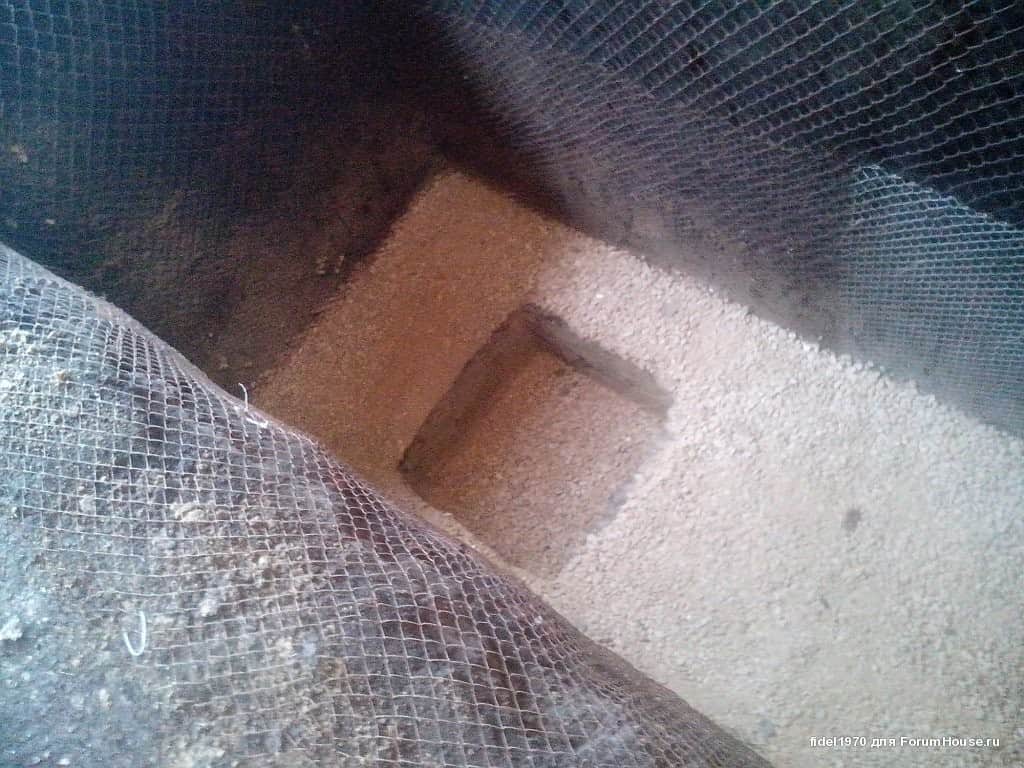

Предварительно в приямок выполняется установка специального металлического короба. В нём было сделано отверстие на дне и установлен клапан для контроля давления грунтовых вод. Приямок был выполнен с системой оттока воды через трубу. Отверстие внизу соединяется трубой с металлической трубкой в стене приямка и дальше по пластиковой трубе выводится наружу.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

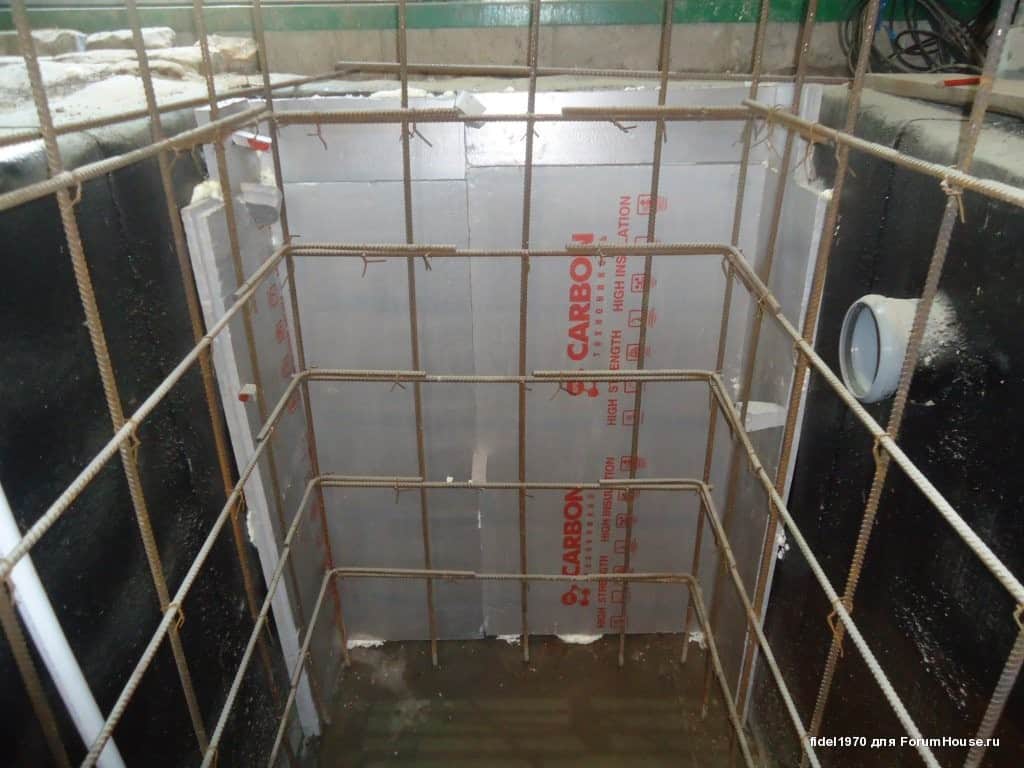

В стену впаяна труба, которая будет собирать жидкость, накопленную в бетоне и сливать на дно приямка.

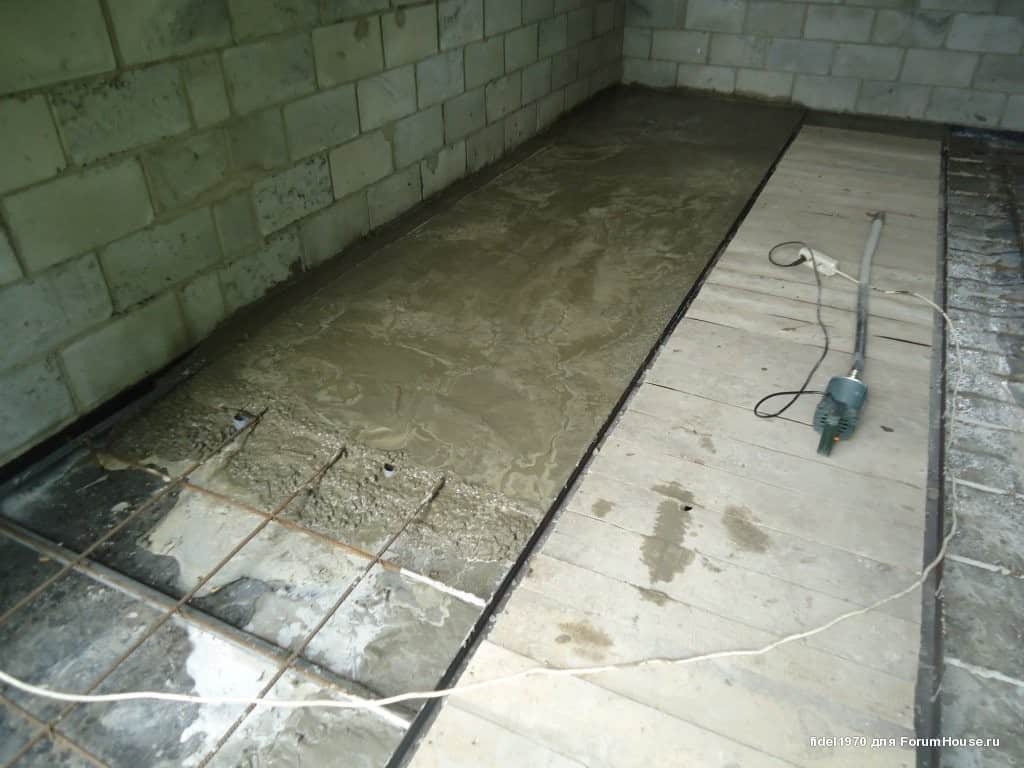

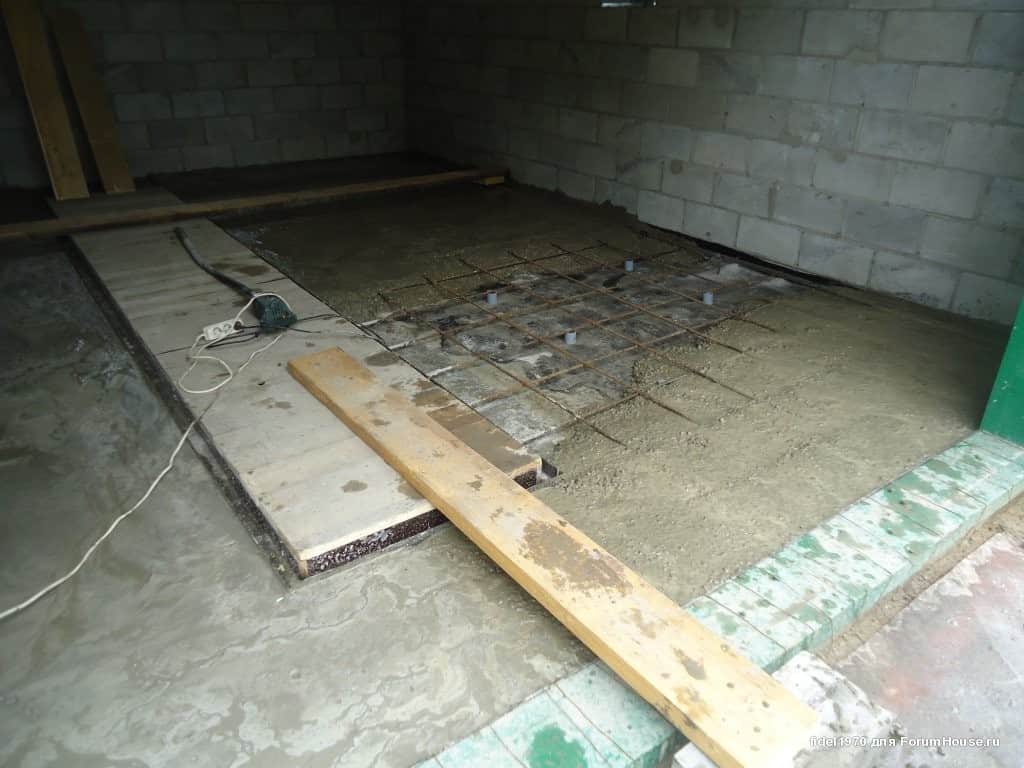

Далее заливается бетонный пол по маякам и выполняется утепление стен от промерзания.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

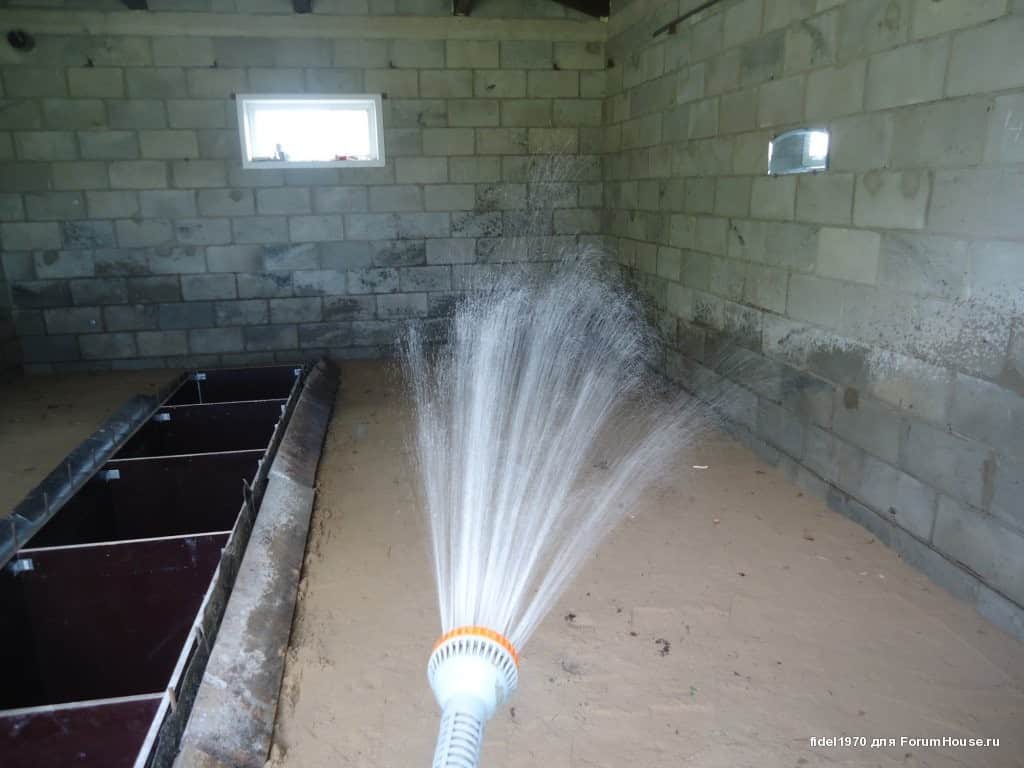

После установки опалубки ямы, поверхность пола в гараже засыпается песком, который проливается и утрамбовывается. Далее изготавливается гидроизоляция и армирование пола всего гаража, и наступает очередь заливки бетоном стен ямы и стяжки пола в гараже. По периметру опалубки устанавливается металлический уголок, который затем станет опорной поверхностью по углам ямы.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Бетонная смесь замешивается в пропорциях 1:4:8 — на одну часть цемента М-500 взяли 4 части песка и 8 частей щебня фракции до 20 мм.

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

Prev
1of1
Next

На заливку стен ямы ушло 24 мешка цемента, весом по 40 кг каждый. Общий объём раствора составил 3.3 м³, и на выполнение данной задачи с помощником был потрачен целый рабочий день. Ещё один день потребовался для изготовления бетонной стяжки пола в гараже.

Prev
1of1
Next

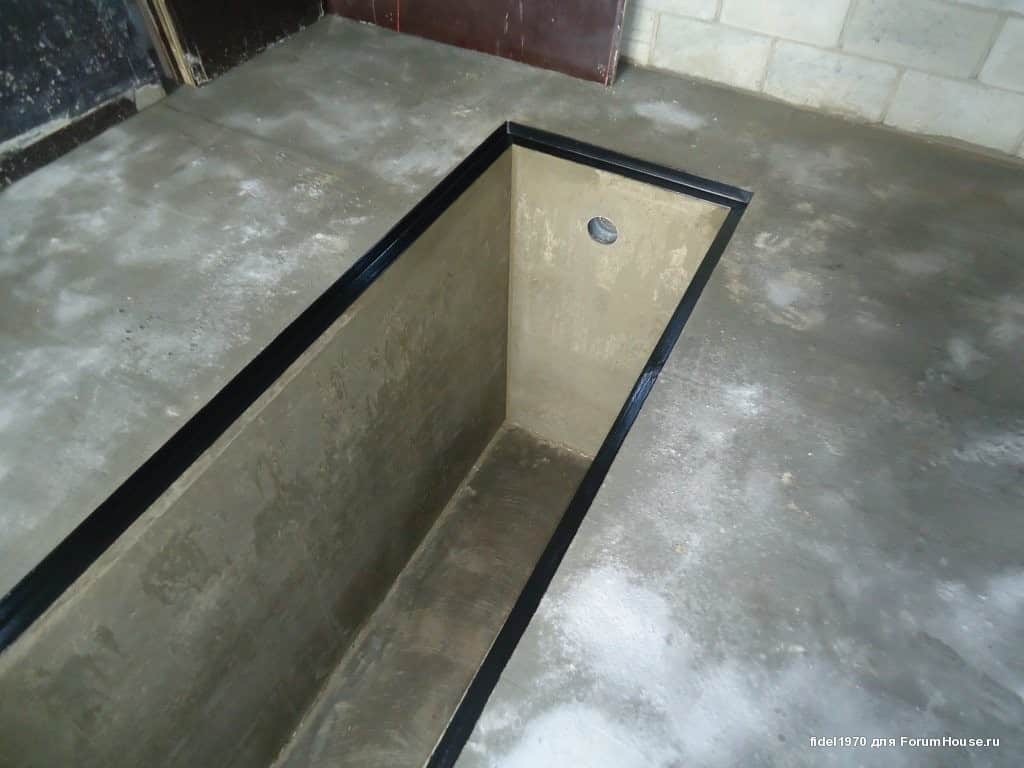

Завершающий этап — настил деревянного покрытия на металлические уголки по периметру верха стен ямы. Для него лучше взять доску потолще, например 50 мм: и прочность будет обеспечена и долговечность такого настила гарантируется.

Как правильно залить пол бетоном в гараже

Технология строительства смотровой ямы

Строительство ямы для осмотра авто необходимо осуществлять по этапам:

•  рытье котлована

•  обустройства пола и стен

•  устройство ниш и проведение электропроводки

•  мероприятия по безопасной организации работы.

подготовка котлована и гидроизоляция

Рытье и подготовка котлована для ямы придется производить вручную. Придется вырыть объем земли, вычислить который достаточно просто: умножьте длину, ширину и высоту котлована прямоугольной формы. Именно такой объем земляных работ придется «перелопатить». Необходимо помнить, что при подготовке котлована к рабочим размерам смотровой ямы приплюсовывают толщину укладки и бетонирования стен, а также дна.

обустройство пола и стен

Для обустройства стен и пола необходимо произвести гидроизоляцию традиционными материалами и способом. Днище смотровой ямы бетонируют и после высыхания бетона устанавливают опалубку для заливки стен.

При ремонте или профилактике автомобиля необходимо, чтобы инструмент находился буквально под рукой: опустил руку и достал то, что необходимо. Поэтому стены боковые оборудуют нишами на удобном уровне.

Во время установки опалубки предусматривают ниши и отверстия для проведения электроосвещения.

Разводку электропроводки для освещения смотровой ямы предпочтительнее осуществлять на данном этапе. Электропровода помещают в металлическую гофру.

Полезные советы

Продуманный этап возведения опалубки поможет облегчить последующее обустройство ямы. Ниши для установки освещения и технологических емкостей (отработанное масло и пластичные смазки) должны быть устроены на данном этапе.

Подвод коммуникаций для вентиляции смотровой ямы производят в пластиковой трубе диаметром до 100 мм, которая не имеет изгибов. Трубу помещают в бетон во время заливки. Необходимо также организовать пневмолинию на протяжении всей длины ямы с несколькими отводами воздуха. Короб электропроводки и выключатели освещения располагают вне смотровой ямы вблизи лестницы.

Перед бетонированием стен производим их армирование сеткой с ячейками 100х100 или использовать кладочную сетку дорожную.

Перед заливкой бетона устанавливают окантовку по периметру ямы из стального уголка.

Для усиления конструкции рамки к уголкам приваривают стержни арматурные, которые должны входить в конструкцию опалубки. Рамка фиксируется на уровне пола самого гаража.

Заливку стен рекомендуется слоем 100-200 мм. Заливку необходимо производить непрерывным путем с периодическим уплотнением бетонного слоя.

После окончательного высыхания бетонного слоя (а это 3 недели) опалубку снимают и производят облицовку стен. Облицовывать стены ямы можно плиткой или покрасить краской светлого тона.

Полезные советы

Облицовочную плитку для ямы рекомендуется выбирать не скользкой на ощупь и не блестящей. Гигроскопичность плитки должна быть минимальной.

Светлые однотонные матовые стены наилучшим образом повысят освещенность авто и работать будет более комфортно.

Также рекомендуется использовать лампы дневного света, потому что световой поток от них интенсивнее и равномернее.

После успешного проведения ремонта в нерабочем состоянии проем смотровой ямы должен быть закрыт, исключив возможность попадания туда посторонних предметов и возможности несчастного случая.

Самые популярные светильники для гаражной ямы

Отзывы на форумах показывают, что самые популярные светильники для освещения ремонтной ямы — лампы дневного света, вкрученные в корпус с герметичной крышкой. Так лампа защищена от пыли и влаги. Для того, чтобы исключить повреждение корпуса осветительного прибора, на светильник крепится защитная решетка. Обычно эти лампы крепятся на стенах смотровой ямы гаража самостоятельно.

Последнее время увеличилось количество положительных отзывов о LED светильниках для освещения ремонтной ямы. Они безопасны, так как на них подается низкое напряжение. Кроме того, они яркие и потребляют мало энергии.

Другие полезные модели — переноски со светодиодной лампочкой. Длина электрического кабеля такой лампы по правилам безопасности — не менее четырех метров. Обычно переноска вешается на крючок, который не должен сильно выпирать из стены, чтобы не порвать куртку или не поцарапать кожу.

На форумах встречаются и совсем экзотичные варианты со светодиодами, например, использование в смотровой яме светодиодной ленты.

Кстати, налобные фонарики, о которых было сказано выше, часто используются автолюбителями

Выбирая такой прибор, необходимо обратить внимание на следующие характеристики:

• расположение светодиодов — главное, чтобы они не очень сильно увеличивали конструкцию фонаря;
• лучше выбирать фонарик с одним, но ярким светодиодом;
• количество светодиодов только увеличивает режимы работы, которые при освещении во время ремонта совсем не нужны: обычно достаточно только одного яркого светодиода.

Нередко автолюбители не скупятся и приобретают налобный фонарик с большой степенью защиты. Однако как показывают отзывы, если пользоваться налобным светильником только в сухом гараже, переплачивать за защиту нет необходимости.

Подготовительные работы

Это возможно определить и самому. Для этого сделайте шурф на глубину 2-2,5 м и проследите за уровнем подъема воды. Если прогноз неблагоприятный и вода залегает близко к отметке поверхности земли, то смотровую яму лучше не делать.

Если выбора нет и участок уже выделен, то выполняют дренаж подпочвенных вод (водоотвод), но мероприятие это затратное и сложное, связанное со строительством дренажного колодца за пределами гаража. Будем исходить из того, что прогноз благоприятный.

Определяем размеры ямы

Вам следует рассчитать на бумаге и составить эскиз или вычертить чертеж с нанесением всех размеров того, как будет расположена смотровая яма в гараже из кирпича с указанием ширины, высоты, ее длины.

Длину рассчитываем исходя из габаритов вашего автомобиля. Это в среднем 4-5 метра и для спуска в нее добавляем еще метр. При такой длине вам не нужно будет при ремонте постоянно передвигать автомобиль.Ширина – основным лимитирующим размером здесь является расстояние между автомобильными колесами. Наиболее приемлемый размер – 75 – 80 см, который подходит для всех типов легковых автомобилей.

Глубина выбирается индивидуально под свой рост. Ваш рост плюс 15см вполне достаточно для вас, а если помощником будет ваш друг, выше вас по росту, то лучше сразу выполнить яму плюс 30см к своему росту. Себе можете смастерить деревянную подставку под ноги.

Яму можно строить двумя методами:

• Параллельно с возведением ленточного фундамента и цоколя. В этом случае котлован может выкопать экскаватор.
• После возведения коробки. В этом случае копать придется вручную.

Грунт от разработки будет использоваться на обратную засыпку пазух и подсыпку под полы, так как пол гаража по отметке должен быть выше, чем отметка дороги, куда выезжает автомобиль.

Габариты смотровой ямы для индивидуального (частного) гаража

Ширину можно делать под индивидуальные особенности колесной базы, но это не самый лучший вариант, поскольку авто рано или поздно приобретают новое, что не исключает выбор в пользу отличной от старой модели. Ее габариты могут быть несколько иными. Оптимальным вариантом станет ширина в 75-80 см. Это исключит какие-либо проблемы в будущем, позволит проводить осмотр даже микролитражек.

Необязательно ограничиваться длиной «плюс» 1 метр к габаритам автомобиля. В индивидуальном строительстве можно брать и большие размеры. Если площадь гаража позволяет, то часто оборудуют капитальный и удобный спуск с хорошей стационарной лестницей, а не приставной. Ступеньки можно сделать в коротком отрезке, если выбрать Г-образную форму. Это приведет к увеличению расходов на материалы, но сделает смотровую яму максимально удобной. Нишу можно делить не только вдоль, но и поперек.

Глубину нет смысла брать средних показателей. Владелец должен брать свой рост и прибавлять к нему 10-15 см, а лучше 25 сантиметров, учитывая необходимость прокладки гидроизоляции, что может забрать часть глубины. Если яма получается глубже, чем надо, настил поднимают на нужную высоту.

Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств

Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения.Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

• тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
• бетоном для укрепления стенок и заливки пола;
• кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
• полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
• металлическим уголком для наружной окантовки;
• арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
• цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

• строительный уровень, для выполнения каменных работ;
• бетономешалка, чтобы приготовить бетон или раствор;
• болгарка;
• столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Обустраиваем смотровую яму

Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже

Ниши

Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.

Сбор воды

Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.

Вентиляция

Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.

Укрепление краев ямы

Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.

Закрываем яму

Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.

Ограничители для колес

Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.

Утепление

Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.

Освещение

Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.

Пошаговая инструкция с фото от гаражника

Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.

1. Вся разметка перенесена на пол. Идет копка котлована.

1. Сначала было просто работать: шла копка песка.
2. Потом пошла глина, поэтому стало труднее копать.
3. Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.
4. Уложил армирующую сетку.
5. Начал класть кирпичные стенки.
6. Сделал ниши по бокам.
7. Углубления разных размеров: для инструментов, для светильников.
8. Ниши тоже оформил металлическими рамками.
9. Ниша для лампы маленькая.
10. Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.
11. Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.
12. Тщательно оштукатурил стены.
13. Сделал в кармане розетку для переносной лампы.
14. Провел кабель.
15. В нишу вставил лампу.
16. Вот так выглядит готовая яма с освещением.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Обзорная канава и грунтовые воды

Смотровая яма и грунтовые воды

Не всегда, к сожалению, в гараже можно изготовить обзорную канаву. При расположении грунтовых вод (ГВ) под гаражом на глубине меньшей двух метров, не стоит и приступать к строительству. Жизнь показывает, что в этом случае не поможет никакая гидроизоляция стен. Когда ГВ находятся на отметке ниже 2,5 метра, траншею можно соорудить при условии, что будет выполнена качественная гидроизоляция наружных стен смотровой канавы. Ее можно выполнить своими руками из нескольких слоев оклеечного материала: рубероид, Технониколь, Стеклоизол, Гидростеклоизол и других. Оклеивают поверхности с помощью расплавленного битума. Существуют материалы проникающего действия: Гидротекс, Акватрон-6, Пенетрон. Они удобны тем, что наносятся на сырой бетон и сокращают время ожидания. Хорошим глиняным замком служит жирная мятая глина.

https://youtube.com/watch?v=i-d4NoKzm8M

Для чего нужна

Смотровую яму сооружают в гараже или другом помещении, где содержится автомобиль, или специализированном, предназначенном для его ремонта и технического обслуживания. Возможно обустройство ямы на улице, если в помещении, по каким-либо причинам, выполнить ее не представляется возможным.

Таким способом обеспечивается беспрепятственный и удобный доступ к узлам и деталям, расположенным снизу машины. Это позволяет выполнять замену элементов, производить смазку, регулировку, обтяжку механизмов и другие необходимые операции.
