Монтаж подвесного унитаза на инсталляцию – пошаговая инструкция

Установка классического унитаза с бачком

Перед монтажом унитаза стоит обратить внимание на состояние канализационных и водопроводных труб. Их проще и быстрее заменить на этапе установки унитаза, чем после ее завершения

Если трубы загрязнены, их следует прочистить любым способом. Если на водопроводном патрубке отсутствует кран, перекрывающий подачу воды к сливному бачку унитаза, его следует установить.

В большинстве случаев унитазы и бачки продаются в рассоединенном виде. Но внутренняя арматура в сливных резервуарах, как правило, изначально собрана в рабочий вид, что значительно облегчает и ускоряет процесс. Перед началом установки следует проверить комплектацию сантехнического оборудования, сверить ее с инструкцией и убедиться, что все компоненты присутствуют. Также обязательно производите внешний осмотр фаянса. Не поленитесь вытащить его из коробки внимательно осмотреть на предмет трещин и сколов. Лучше потратить на это время, чем потом делать возврат.

 Дальнейшие работы проводятся по такой схеме:

Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Затем в кафельной плитке необходимо просверлить отверстия под дюбеля, используя перфоратор или дрель со сверлом по бетону. Если старые отверстия подходят для нового унитаза по расположению и расстоянию между ними, этот этап можно пропустить. Во время сверления отверстий в плитке будьте осторожны. Не стоит сразу включать перфоратор, так можно получить значительные сколы верхнего покрытия плитки. Сначала следует сверлом с твердотельной напайкой (копьевидное сверло по бетону) просверлить отверстие в самой плитке на небольших оборотах, а уже потом можно включить функцию удара и досверлить отверстие до необходимой глубины.Далее нужно забить дюбеля в созданные отверстия.
На четвертом шаге проводится фиксация унитаза на крепежах

Важно, чтобы крепежные детали были правильно собраны – на винтах должны присутствовать уплотнительные прокладки и шайбы, которые защитят хрупкий материал унитаза от повреждений при избыточной затяжке резьбовых соединений. Верхние части крепежей следует закрыть декоративными заглушками, если они были предусмотрены в комплекте

Этот этап может проводиться одновременно с подключением унитаза к канализационной трубе. Например, вы решили подсоединить унитаз фановой трубой, а не гофрированной трубой. Тогда придется сначала соединить трубы, а уже потом производить крепление фаянса к полу.

Если поверхность напольного покрытия изначально является неровной и вымощена кафельной плиткой, то унитаз станет неровно и может немного покачиваться. Крепить его на такой кафель нельзя. Со временем из-за плохой опоры может произойти растрескивание основания сантехники. Исправить ситуацию можно с помощью плиточного клея или силиконового белого герметика. Для этого на подошву унитаза наносят герметик или клей и унитаз выставляется по уровню. При необходимости для его удержания в нужном положении под него засовывают подкладки, это может быть кусочек линолеума, пластика или даже обычные спички. Излишки герметика и клея удаляются. После застывания герметика или клея они образуют достаточно прочное основание, которое выдерживает вес самого унитаза вместе с человеком.

Здесь, чтобы зафиксировать унитаз в нужном положении использовали кусок провода.

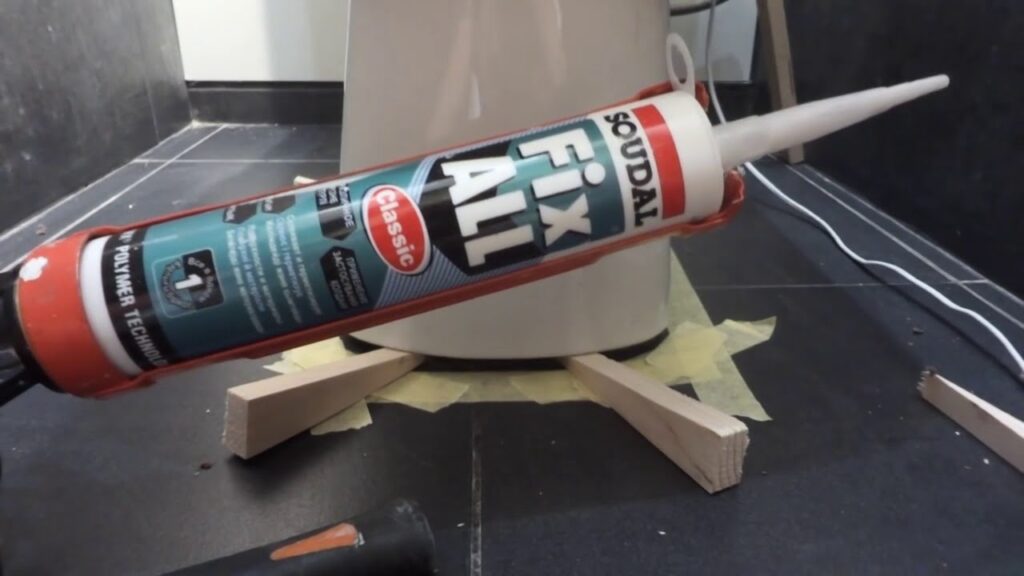

В данном случае, чтобы выставить унитаз по уровню используются деревянные клинья.

• Убедившись, что унитаз установлен по уровню, можно прикреплять крышку и ободок. Как правило, с этими процедурами не возникает особых трудностей – они достаточно просты и описываются в инструкциях к сантехническим изделиям.
• На следующей стадии выполняется подсоединение к канализационной системе. Здесь возможны несколько вариантов действий, конкретный выбор зависит от модели и конструкции унитаза. Выпуск может быть сделан прямо, под углом или в пол. Каждый способ следует рассмотреть более детально.

Устройство и классификация

Форма выпускного патрубка сливной системы

Различают следующие виды патрубка:

Косой (угловой) или «выпуск в стену»

Прямой или горизонтальный

Вертикальный или «выпуск в пол»

Вид (форма) чаши

Стандартом считаются сантехнические приборы с чашей воронкообразной, козырьковой и тарельчатой формы (см. рис). Тарельчатый вариант можно считать устаревшим несмотря на нечастое, но все же присутствие в строительных магазинах.

Воронкообразная и козырьковая имеют собственные плюсы и минусы. Одна форма всем хороша, но сильно брызгается, у другой брызг почти нет, но чаще требуется ершик и выше уровень шума при спуске воды.

Смывной бачок

Также санфаянс разделяют по способу монтажа. Классика жанра напольные и подвесные унитазы, которые могут встречатся как в угловом так и пристенном исполнении. Запутаться в таком разнообразии довольно просто, поэтому рассмотрим стандартные размеры, на которые можно ориентироваться при выборе сантехники.

А знаете ли Вы?

Что слово «унитаз» появилось совсем недавно. Испанская фирма Unitas в 1909 году запустила серийное производство сантехнических изделий из фаянса. В дальнейшем словом унитаз стали называть любое санитарно — техническое приспособление независимо от производителя.

Как осуществляется предварительная разметка

Осуществляется предварительная разметка, при помощи: простого карандаша или маркера, рулетки и строительного уровня. Все замеры выставляются, с учетом габаритов, приобретенной инсталляции. Чтобы монтаж прошёл корректно и без изъян, в начале, определяют место расположения центральной оси конструкции. Отмечают его, отчерчивая карандашом, ровную линию.

После, рулеткой обмеряют расстояние, от условного края инсталляции до стены. При замере, цифры на рулетке, не должны показывать, меньше 13,5 мм. Далее, штрихами на стене, обозначают область, где будет сливной бачок. Затем, помечают на полу и стенах, места крепления механизмов, сантехнического оборудования. При этом, не забываем про строительный уровень. Его задача, выронить систему по горизонтали и вертикали. Такой подход, поможет обеспечить корректную и стабильную работу «сортира».

Преимущества и недостатки подвесных унитазов

Производители выпускают внешнюю часть овальной или прямоугольной формы. Конструкции подвесного типа с инсталляцией имеют ряд преимуществ:

1. Небольшие габаритные параметры. Арматура устанавливается внутри стены. Внешняя часть занимает минимальное количество свободного пространства. Это удобно при монтаже в санузлах с ограниченной площадью.
2. Защита бачка от механических повреждений. Емкость устанавливается внутри стены. От механических повреждений бачок защищает слой отделочного материала.
3. Низкий уровень шума. При установке сверху инсталляции монтируют слой шумоизоляции. Так удается снизить уровень шума, возникающего при при подаче жидкости в бачок.
4. Возможности скрыть детали подключения к водопроводу и системе водоотведения. В санузлах с подвесными унитазами трубопроводы незаметны. На поверхности остается только кнопка для слива воды.

К недостаткам относят неудобства при монтаже и высокую стоимость. Для установки потребуется обустроить нишу. Высокая стоимость обусловлена сложностью конструкции.

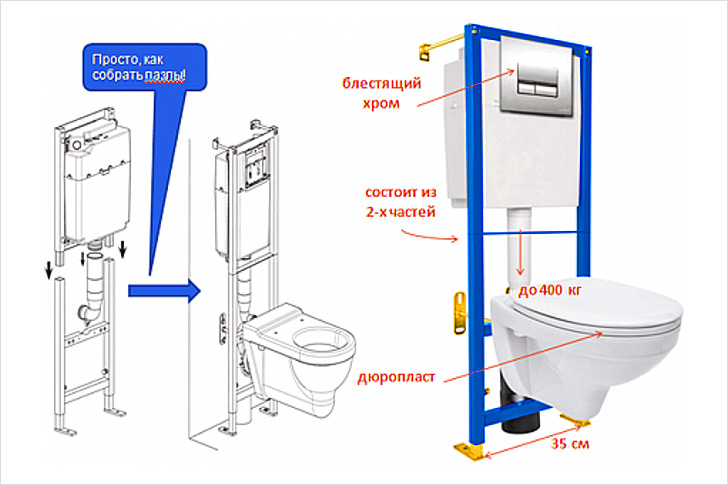

Устройство подвесной конструкции

В отличие от напольного унитаза, подвесной имеет более сложную конструкцию и, соответственно, усложненный монтаж. Подобные модели различаются в зависимости от метода крепления. Унитазная чаша может быть установлена при помощи:

• рамы – представляет собой металлический каркас;
• основания – как правило, изготавливается из бетона.

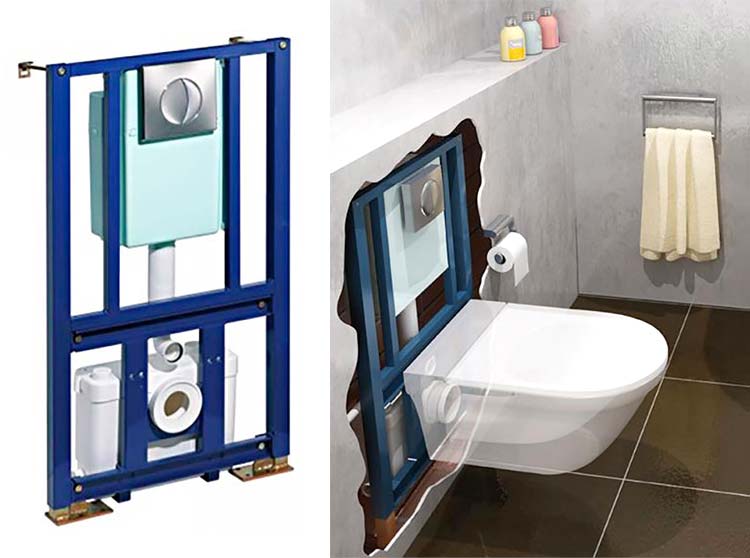

С инсталляцией

Конструкция состоит из следующих элементов:

• стальная рама является основным компонентом, т.к. именно на нее осуществляется крепеж бачка и прочих элементов. Каркас должен быть качественным и обладать повышенной прочностью и надежностью. Как правило, он выдерживает до 400 кг;
• сливной бак вместе с коммуникациями скрыт за фальшстеной либо отделкой. Изготовлен он чаще всего из прочного пластика и покрыт специальным материалом, предотвращающим образование конденсата на стенках;
• чаша унитаза является единственным видимым компонентом сантехнической системы. В большинстве случаев ее подбирают, ориентируясь на личные предпочтения жильцов и интерьерный стиль помещения.

Из особенностей данного вида следует отметить необходимость наличия капитальной (либо очень прочной) стены. Т.к. крепление производится на пол и стену, при наличии стен из гипсокартона подобная разновидность систем не может использоваться.

Сливной бачок отличается малой толщиной и увеличенной шириной. На одной из его сторон расположено отверстие, через которое подключается кнопка смыва, также через данное отверстие извлекаются детали внутреннего механизма бака при их поломке. Особенностью подобного бачка считается возможность половинного слива, которая позволяет существенно уменьшить расход жидкости.

Преимущества установки подвесного унитаза:

• красивый внешний вид, который подойдет практически к любому дизайну санузла;
• визуальное увеличение свободного пространства;
• упрощение уборки за счет отсутствия основания унитаза и сокрытия коммуникаций;
• не требуется повреждать напольное покрытие для монтажа сантехники;
• возможность установки двойной кнопки смыва.

Недостатки и спорные моменты:

• фактическое увеличение свободного места в туалете происходит только в случае наличия в стене ниши для установки. Однако она, как правило, отсутствует, поэтому следует учитывать, что потребуется дополнительно 15 см пространства для инсталляции. Также не стоит забывать про толщину возведенной фальшстены и отделки;
• скрытое подключение водопровода и трубы канализации является преимуществом только в том случае, если работа коммуникаций не нарушена. При возникновении любых неисправностей потребуется разбирать фальшстену и, возможно, инсталляцию. Подобные ремонтные работы и последующее восстановление внешнего вида потребуют значительных финансовых вложений;
• высокая стоимость стального модуля, за счет чего общая цена сантехники существенно возрастает. Можно немного сэкономить, осуществив монтаж своими руками.

На постаменте из бетона

Монтаж подвесного унитаза может также осуществляться на бетонное основание. Самостоятельное возведение постамента не требует много времени и производится достаточно просто. Монтаж инсталляции в большинстве случаев является дорогостоящей процедурой, поэтому многие выбирают более бюджетный аналог – установку на бетонный постамент.

• подвесной резервуар, расположенный над унитазом;
• встроенный в стену бак с выведенной наружу кнопкой слива. Внешне этот вариант практически не отличается от модели с инсталляцией.

Конструкция состоит из чаши, которая монтируется в основание и стену посредством 2 прочных стержней, непосредственно постамента и канализационной трубы, которая также зафиксирована бетоном. Следует отметить, что установка может быть произведена только на капитальную стену.

Подготовка к установке подвесного унитаза

Выбор места установки унитаза и монтаж инсталляции

Устройство подвесного унитаза по возможности следует организовывать в нише, где расположены канализационные и водопроводные стояки – такое размещение считается оптимальным. Однако при отсутствии ниши под монтаж инсталляции можно соорудить отдельный гипсокартонный короб, благо он не отнимет у санузла много места (порядка 10-15 см).

Также, как известно, унитаз целесообразнее всего устраивать в непосредственной близости к канализационному стояку независимо от типа унитаза.

Перед монтажом подвесного унитаза установка и крепление инсталляции, а также подводка коммуникационных систем (канализационных и водопроводных труб) производится первым делом.

Рассмотрим, каким образом производится монтаж системы инсталляции:

1. Поскольку системы инсталляций обычно продаются со встроенным сливным бачком, на данном этапе потребуется лишь ровно и надежно закрепить раму инсталляции, подвести и закрепить трубы.

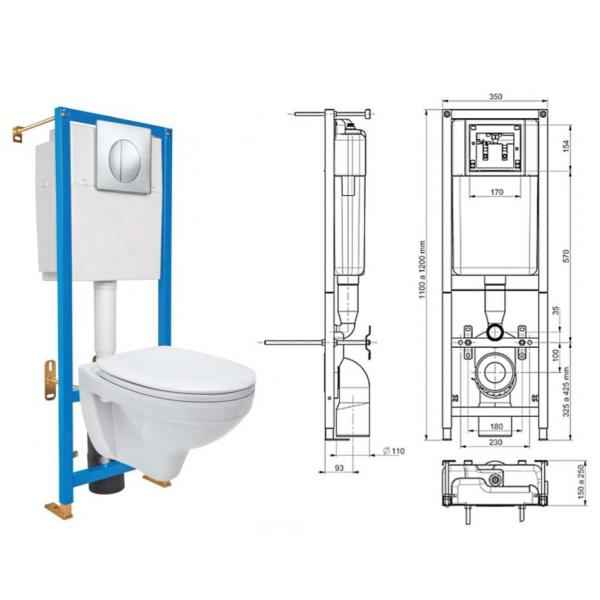

2. Высота установки подвесного унитаза, а также другие размеры и параметры монтажа системы должны ровняться следующим:

• • высота установки унитаза от уровня облицованного пола – 40-42 см;
  • высота кнопки слива – 98-100 см;
  • высота крепления канализационной трубы от пола –22-23 см;
  • зазор между сливным бачком и стеной после крепления инсталляции – 1-2 см.

Схема установки инсталляции и подвесного унитаза

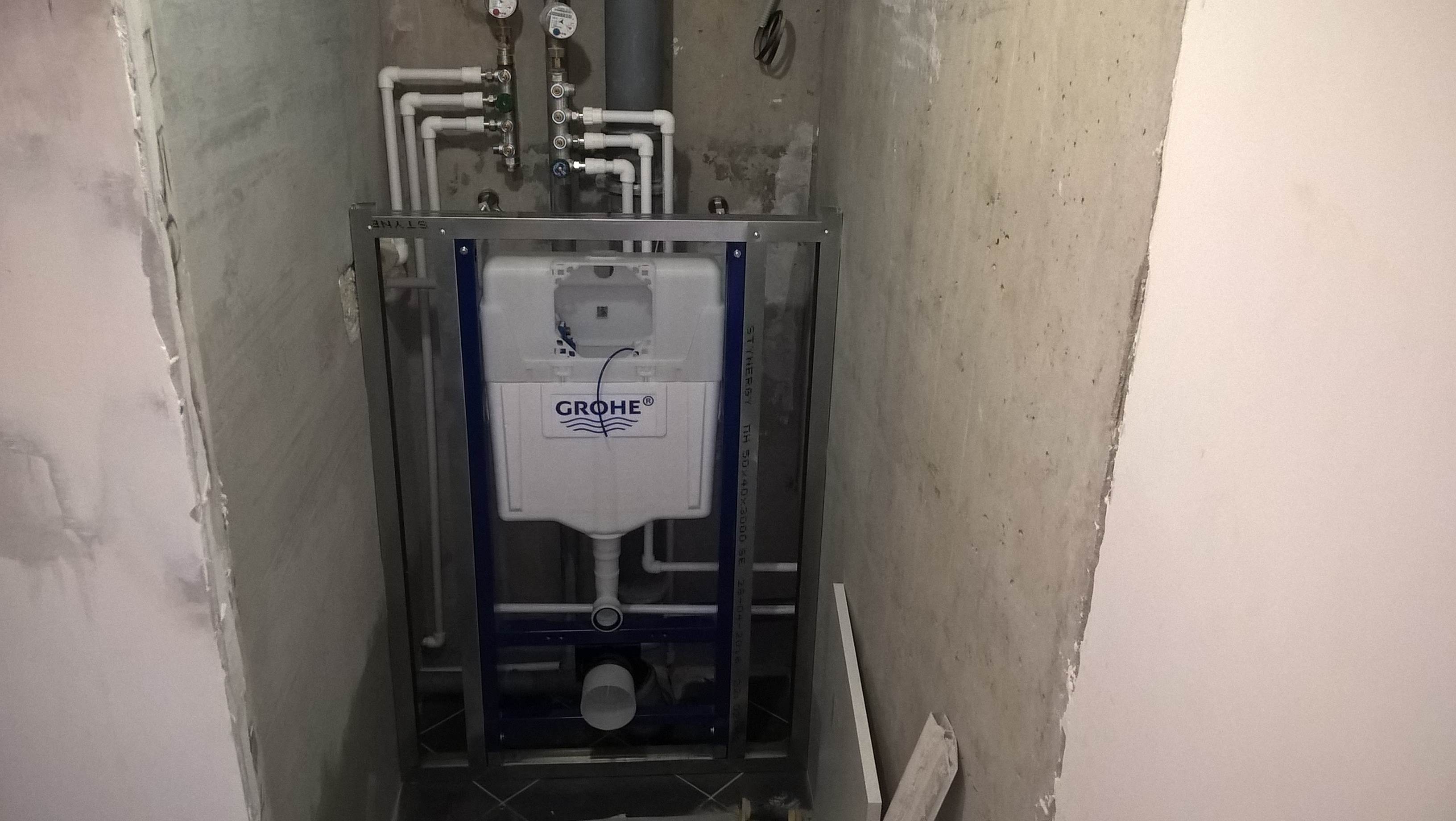

1. Установка инсталляции для подвесного унитаза производится с креплением в двух точках к стене и в двух точках к полу, с предварительными тщательными обмерами и выставлением системы по уровню. Разметку под отверстия крепления рамы производят, приложив конструкцию на место будущей дислокации. Наживив крепежи рамы в полу, производят регулировку по высоте, еще раз проверяют возможные отклонения при помощи уровня и окончательно фиксируют конструкцию.

Подводка и крепление водопровода и канализации к инсталляции

После того, как инсталляция со сливным бачком для унитаза  установлена и закреплена, приступают к подводке к бачку водопроводной трубы.

Инструкция по монтажу системы подвесного унитаза предусматривает возможность подсоединения трубы либо к верхнему отверстию в бачке, либо к боковому отверстию (см. также как выбрать подвесной унитаз). Оба отверстия имеются практически на каждом бачке из моделей, применяемых в системах инсталляции, и задействуется более удобное отверстие в каждой конкретной ситуации.

Подводка коммуникаций к инсталляции подвесного унитаза

Сливные бачки в системах инсталляций для подвесных унитазов, как правило, изготавливают из пластика и с рабочим объемом 9-10литров. При этом производителями обеспечивается защита бачков от конденсата посредством обделки слоем теплоизоляции.

Доступ к бачку во время эксплуатации унитаза обеспечивается через панель с кнопкой для слива воды. Данная панель зачастую приобретается отдельно, как и чаша унитаза.

Установка подвесных унитазов производится после подсоединения к общему стояку канализационного выпуска. Крайне редко выпуск удается вставить напрямую в горловину стояка, по этой причине в качестве дополнительного соединительного элемента часто применяют «гофру».

Перед закрытием инсталляции фальшпанелью систему и все стыки еще раз тестируют на надежность и герметичность, и только после этого продолжают вести дальнейшие работы.

Закрытие инсталляции фальшпанелью и ее облицовка

Установка унитаза подвесного – видео о котором можно отыскать в интернете, введя в поисковике соответствующий запрос, производится на закрытую слоем отделки систему инсталляции.

При этом устройство фальшпанели выполняют в соответствии со следующими правилами:

• Фальшпанель изготавливается из гипсокартона, укладываемого на специально выполненный профильный каркас, и впоследствии подлежит облицовке плиткой.
• Перед монтажом каркаса из металлопрофиля в раму инсталляции ввинчивают специальные штифты для последующего подвешивания на них унитаза.
• Выходные сливные отверстия закрывают заглушками, имеющимися в комплекте инсталляции во избежание попадания в их полость пыли и строительного мусора.

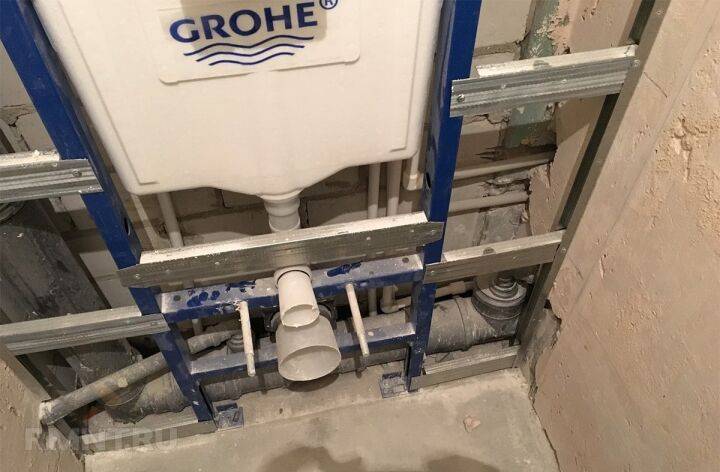

Закрытие инсталляции гипсокартоном

• В качестве обшивки применяют влагостойкий гипсокартон. Перед креплением в гипсокартоне вырезают отверстия под трубы и панель с кнопкой слива согласно шаблону, имеющемуся в инструкции или на коробке системы инсталляции.
• Далее на поверхность гипсокартона укладывают плитку таким образом, чтобы отверстия в гипсокартоне были открыты. После этого можно непосредственно монтировать подвесной унитаз – установка и эксплуатация которого не спровоцирует трещин в плитке.

Необходимые инструменты и материалы

Вот чем нужно вооружиться, чтобы успешно справиться с монтажом подвесного унитаза:

• перфоратор или ударная дрель с набором сверл по бетону;
• реечный уровень (еще называют пузырьковым);
• болгарка или труборез — в зависимости от материала труб;
• газовый ключ;
• отвертка;
• нож.

В случае применения пластиковых труб дополнительно могут понадобиться специальный нагреватель (для сварки полипропиленовых труб) или пресс-клещи (для монтажа фитингов на металлопластиковые трубы).

Также нужно будет подготовить кое-какие материалы:

1. Анкерные болты. Обычно применяют 4 штуки.
2. Для изготовления фальшстены потребуются оцинкованные профили, дюбели и влагостойки гипсокартон или такие же гипсоволоконные листы.
3. Уплотнительный материал для трубных резьбовых соединений. При использовании популярных сегодня гибких подводок уплотнительный материал не понадобится, но их для подключения инсталляции лучше не применять из-за недостаточной надежности. Правильнее подключить к патрубкам трубы при помощи муфт и здесь без уплотнителя не обойтись.

Бывалые мастера отдают предпочтение пакле или сантехническому льну с пастой Унипак, но новичку с таким уплотнителем связываться не стоит: при его «передозировке» навинчиваемая деталь — муфта или кран — может лопнуть. Менее требовательными к опыту и навыкам являются фторопластовый уплотнитель (ФУМ-лента) и льняная нить «Тангет Унилок».

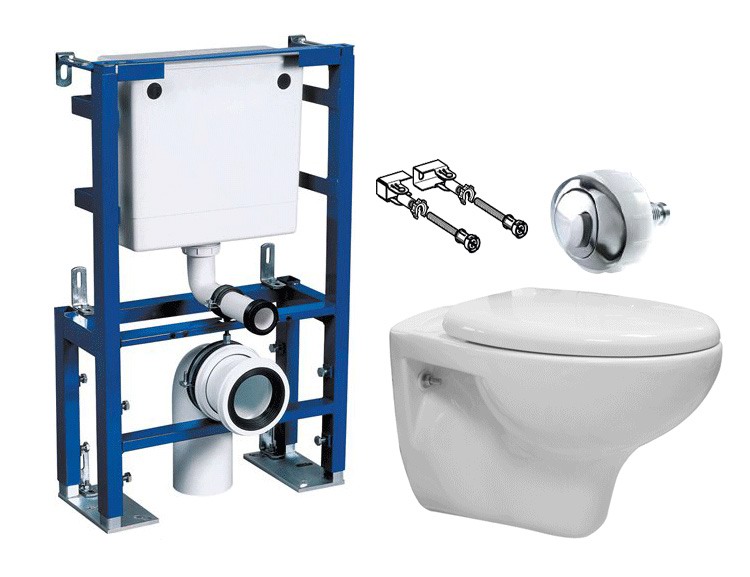

Необходимо убедиться, что приобретенный унитаз полностью укомплектован. В упаковке пользователь должен обнаружить:

• чашу;
• инсталляцию с бачком, арматурой и патрубками;
• кнопку смыва (обычно выбирается отдельно);
• звукоизолирующую пластину.

В комплект должен быть включен и пароизоляционный материал, с помощью которого конструкции защищаются от конденсата.

Подключение под углом или горизонтально

Если унитаз подключается горизонтально или под углом, то такое подключение будет более простым и быстрым, чем при выпуске в пол. Сначала необходимо проверить, совпадает ли отверстие канализационной трубы с выпуском унитаза по высоте и размерам. Если да, то их можно соединить напрямую, уплотнив стыки специальными манжетами. Если имеются какие-либо смещения, из-за которых невозможно подключить унитаз напрямую к канализационной трубе, понадобится гибкая гофра или фановые гладкие трубы с отводами. Также для фановых труб есть специальные манжеты со смещением, которые могут помочь с присоединением к канализационной трубе. Применение фановых гладких труб предпочтительней, чем гофрированных труб, так как в отличие от них они не создают дополнительное сопротивление сточным водам и соответственно ваш унитаз будет лучше смывать.

Соединение напрямую унитаза и чугунной трубы
Соединение через специальный переход.
Соединение с помощью гофры.
Соединение с помощью канализационных отводов.

Плюсы

• Установка биде с использованием инсталляции экономит пространство, позволяя использовать биде в небольшой ванной комнате.
• Большинство инсталляций отличаются универсальностью и подходят под любые подвесные биде. При этом перекладины можно переставлять по высоте, а благодаря наличию в комплектации кронштейнов конструкция может монтироваться и в углу.
• Все коммуникации будут скрыты от глаз, не ухудшая дизайн помещения. Кроме того, устройство облегчает уборку санузла.
• Инсталляционные системы очень долговечны и отличаются высокой прочностью. Они выдерживают нагрузку до 400 килограмм.

Как выбрать подвесной унитаз?

Отметим, что подвесной унитаз обладает рядом преимуществ перед обычным:

• гарантирует чистоту в санузле;
• компактен. Занимает мало места, в отличие от обычного унитаза;
• обладает вариантами слива воды: 3 или 6 литров. Это обеспечивает экономный расход воды;
• несмотря на кажущуюся хрупкость, обладает большой грузоподъёмностью до 400 килограмм.

Благодаря своим преимуществам, подвесной унитаз набирает популярность установки в санузлах. В зависимости от габаритов подразделяется на:

• маленьких, длиной до 54 см. Устанавливаются в помещениях с маленькой площадью;
• средних, которые имеют длину 54 – 60 см. Это наиболее распространённый вариант;
• больших, имеющих длину до 70 сантиметров. Подходят для пожилых и крупных людей.

Примечание

Важно при установке! Подвесной унитаз должен быть закреплён на расстоянии 18 – 23 см от инсталляции. Поэтому перед покупкой следует заранее произвести замеры. Устройство

Устройство

В магазинах для дома вы увидите большое разнообразие необходимого вам изделия для санузла

Обратите внимание на страну-изготовителя. Качественные инсталляции продаются с готовыми для установки отверстиями. Также содержат в комплекте необходимые элементы крепления: шурупы, дюбели

Однако головки у них бывают пластмассовыми и настроены для работы с определёнными ключами. Установка требует надёжного крепления. Если у вас стены несущие, то приобретайте отдельно анкерные болты

Также содержат в комплекте необходимые элементы крепления: шурупы, дюбели. Однако головки у них бывают пластмассовыми и настроены для работы с определёнными ключами. Установка требует надёжного крепления. Если у вас стены несущие, то приобретайте отдельно анкерные болты.

Чтобы облегчить задачу, покупайте все изделия от одного и того же производителя. Тогда нестыковок при установке не произойдёт. Все детали изделии одного и того же производства рассчитаны до мелочей, поэтому с крепежом проблем не будет.

Если беспокоитесь за надёжность стены, то используйте специальное крепление для анкеров. Тип конструкции и размер при этом не важен.

Если решили закрепить конструкцию не только к стене, но и к полу, то дополнительные материалы, скорее всего не понадобятся. Можете использовать те, которые имеются в комплекте.

Чаще всего, стандартный подвесной унитаз будет иметь размер 40х55 см. Тогда за унитазом следует выделить место в ширину 10 – 25 см, а в длину 35 – 50 см. Для удобства пользования унитазом, нужно выделить ещё свободное место по 20 см с обеих сторон и 80х60 см спереди.

Этапы монтажа подвесного унитаза

Подготовка к монтажу подвесного унитаза, для этого нам понадобится:

• инсталляция;
• гаечные ключи № 10,13 17−19;
• перфоратор или дрель;
• строительный уровень;
• отвёртка;
• карандаш;
• рулетка.

высокопрочных материалов. схематичную инструкцию

Для того, чтобы установить раму, в стене надо вырезать с помощью болгарки нишу 60 см шириной, 1 м высотой от пола и 15−20 см глубиной.

Чтобы рама стояла ровно по плоскостям, при её монтаже нужно использовать уровень. Канализационный отвод должен точно совпадать с местом подвеса унитаза. Для установления оптимального уклона канализационной трубы необходимо подобрать самый подходящий вариант канализационных тройников.

Установка инсталяции

После согласования места подвеса унитаза с канализационной трубой, инсталляция крепится к полу с помощью болтов.

Далее подбирается высота установки рамы. Надо учесть, что отверстие под слив воды должно находиться на высоте 25−30 см от уровня пола. В комплект к ней входят шпильки с пластиковыми наконечниками под отвёртку, а также кронштейны с пластиковой квадратной крышкой и прорезями для вставки пластины с защёлкой. Шпилька соединяется с кронштейном через резьбу. Всё так сконструировано, что легко подсоединяется друг с другом, как это показано на предлагающейся инструкции. В раме есть несколько отверстий, и кронштейны можно установить в различных местах рамы. Для крепежа рамы используются дюбеля-пробки на 10 мм. Пластиковые наконечники кронштейна очень удобны в использовании. Вместо кронштейнов можно применить анкерные винты или мощные саморезы. Главное, чтобы конструкция была надёжна прикреплена.

После закрепления рамы, можно прикинуть, где будет находиться унитаз. Он подвешивается без проблем. На горизонтальной верхней перемычке есть четыре отверстия на высоте 30−40 см над уровнем пола. Расстояние между средними шпильками, на которых будет крепиться унитаз, должно составлять 18 см, а между крайними шпильками 23 см. Они то и должны быть с обеих сторон зажаты болтами. Шпильки оснащены прорезью для завинчивания под отвёртку с плоским шпицем и защищены пластиковыми трубками.

Однако амортизирующей прокладки в комплекте не предусмотрено. Ей можно вырезать из тонкой резины, линолеума или подложки под ламинат. Прокладка исключит растрескивание от соприкосновения керамических элементов с металлическими

Зажимать гайки следует осторожно, чтобы не треснул фарфор. Также надо точно вымереть длину патрубка

Если сделать её слишком длинным, то унитаз не будет плотно примыкать к стене

Если патрубок короткий, то со временем появится протечка

Если сделать её слишком длинным, то унитаз не будет плотно примыкать к стене. Если патрубок короткий, то со временем появится протечка.

Монтаж системы отведения водоснабжения

система отведения

Лучше использовать медную или полипропиленовую трубу. В случае протечки придётся бурить всю систему, а эти трубы в плане надёжности хорошо себя зарекомендовали. Труба соединяется с патрубком с помощью разъёмного соединения. Кран подачи воды к унитазу находится внутри бачка. Достаточно открыть его и убедиться в качестве соединения трубы с патрубком, воды из бачка сливать не надо.

Устанавливаем кнопку слива воды. Она продаётся отдельно и стоит довольно дорого. Лучше выбрать пневматику. Кнопочный блок будет находиться поверх кафельной плитки, поэтому в плитке надо вырезать соответствующее прямоугольное отверстие. Потом необходимо подсоединить к кнопочному блоку две трубки для малого и для большого слива, а далее кнопка защёлкивается в посадочное отверстие.

Стальная рама для установки подвесного унитаза стоит дорого. Да и сам процесс установки, если обратиться к профессионалу, не из дешёвых. Монтаж инсталляции обойдётся в 2000 рублей, установка подвесного унитаза ещё 1500−1800 рублей.

Немецкий комплект унитаз Ideal Standard Eurovit W740601 и инсталляция Ideal Standard будет стоить 11 800 рублей, а франко-швейцарский вариант унитаз Jacob Delafon Escale E1306 и инсталляция Geberit Duofix Платтенбау Sigma 111.362.00.5 обойдётся вообще в 35 600 рублей. Плюс к этому обшивка стены гипсокартоном, замена старых труб на новые. А ведь экономия пространства нужна больше всего не в огромных коттеджах, а в обычных многоквартирных домах, где живут люди со средними доходами. Так что стоит рассмотреть вариант, как установить подвесной унитаз без стальной рамы, при использовании подручных средств.

https://youtube.com/watch?v=yvi7CuEvNYA

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки. Дальше операции проводятся в следующей последовательности:

Дальше операции проводятся в следующей последовательности:

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Сантехнические модели для установки в туалет с системой инсталляции унитаза

Имеются бюджетные и элитные варианты. Рассмотрим их.

Систему любого вида не следует располагать в дальнем углу просторной комнаты – устройства должны располагаться в шаговой доступности.

При монтаже каждой конструкции нужно учитывать рост самого высокого домочадца.

• «Villeroy&Boch» (немецкое производство) – лидер продаж, благодаря прекрасным характеристикам и известному качеству. Изготовлен из санитарного фарфора. Крепится на инсталляции. Выполнены в современном стиле, могут эксплуатироваться по гарантии до 25 лет.
• «Cersanit Malmo» (производство Польши) – оригинальный дизайн фаянсового изделия смотрится в интерьере эстетично. Размеры изделия позволяют идеально вписываться в комнату любых габаритов (будь то объединенный санузел либо ванная).
• Hatria Fusion» (итальянский производитель) – унитаз выполнен из фаянса. Горизонтальный выпуск воды в чаше. Дается гарантия на год.

Внутри бачка расположен вентиль для подачи жидкости или остановки ее течения.
