Система отопления Ленинградка

В каких домах выгоден монтаж насосных однотрубных систем

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

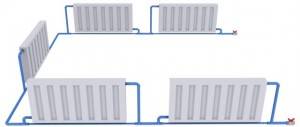

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

  • нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
  • циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
  • открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
  • отопительные приборы, укомплектованные кранами Маевского;
  • трубы подачи и отведения;
  • фильтрующее оборудование устанавливается перед котлом;
  • шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность. Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны

Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте. Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций. Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Монтаж своими руками

Однотрубную систему отопления монтируют своими руками по следующей схеме:

  1. Устанавливают отопительный котел в соответствии с прилагаемой к оборудованию инструкцией производителя. Можно использовать отопительные агрегаты, работающие на любых видах топлива.
  2. Устанавливается расширительная емкость открытого или закрытого вида. Для открытого бачка предназначается чердак. Во избежание тепловых потерь в холодных условиях его следует утеплить. Бачок мембранного типа устанавливают в любой точке системы.
  3. Выполняется установка вертикального стояка, а следом и прямой магистрали с уклоном в один процент. Для соединения отопительных приборов и контура используют тройники.
  4. Монтируется обратка. Сначала она подсоединяется к котлу. Соблюдается необходимый уклон. Врезается циркуляционный насос, если он предусмотрен.
  5. С помощью дополнительных фитингов подсоединяются батареи. Могут использоваться радиаторы из чугуна, алюминия, конвекторы, гладкотрубные приборы. Все приборы отопления размещаются на одном уровне.
  6. В конструкцию подается вода, из батарей спускается воздух. Включается отопительный котел. Если вода внутри системы бурлит, необходимо спустить оставшийся воздух, открутив краны Маевского на радиаторах.

Технология монтажа «ленинградки» с горизонтальным контуром

Так как из всех возможных вариантов особой популярностью пользуется горизонтальная схема с нижним подключением источников отопления, целесообразно рассмотреть этапы монтажа именно этой системы.

  1. Прежде всего, определяют способ размещения подводящей магистрали (в конструкции пола или над ним), требуемое направление движения теплоносителя, а также места крепления радиаторов.
  2. Далее от источника тепла начинают прокладку основного трубопровода по всему периметру здания (этажа) с обязательным устройством врезок для установки радиаторов, байпасов, запорной и регулирующей арматуры, циркулярного насоса.

    Также на данном этапе осуществляют врезку вертикального стояка для расширительного бака, высота которого будет зависеть от выбранного типа системы (закрытая – мембранный бак, небольшая высота; открытая – расширительный бак, высота установки не менее 3 м). Его, как правило, размещают недалеко от котла.

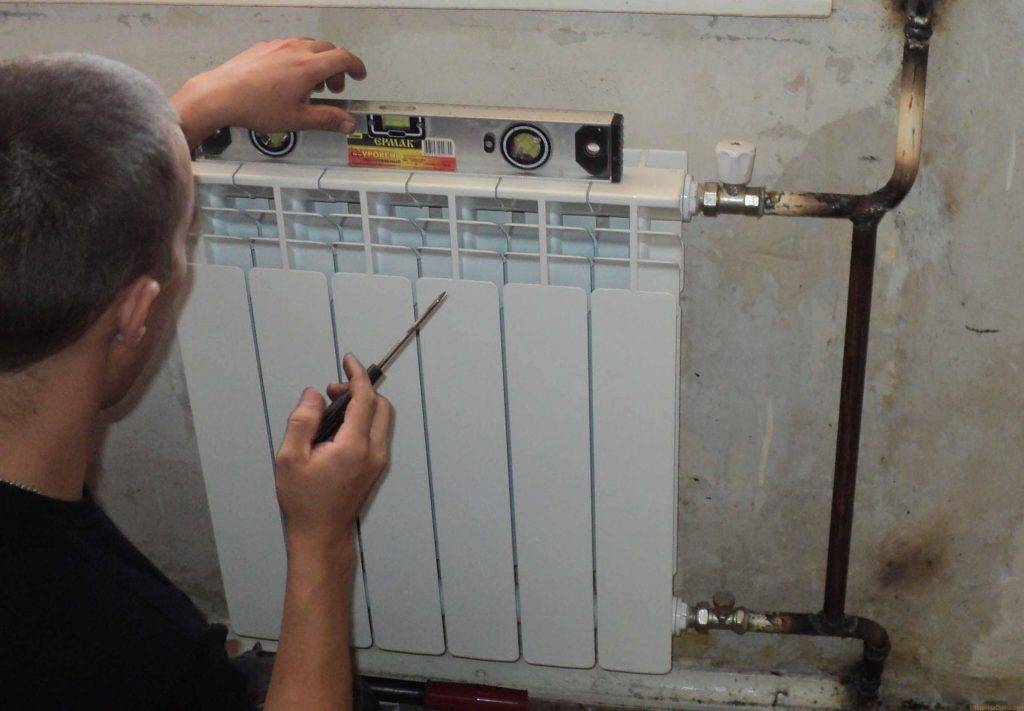

  3. На следующем шаге производят монтаж радиаторов (крепление на стену, подсоединение к трубопроводу, врезку на входах и выходах необходимой арматуры).

  4. После установки насоса (его следует монтировать на участке трубопровода с обраткой), замыкают контур, производят опрессовку системы для выявления скрытых дефектов, при необходимости устраняют их или осуществляют регулировку.

https://youtube.com/watch?v=_8SUZxjCiG0

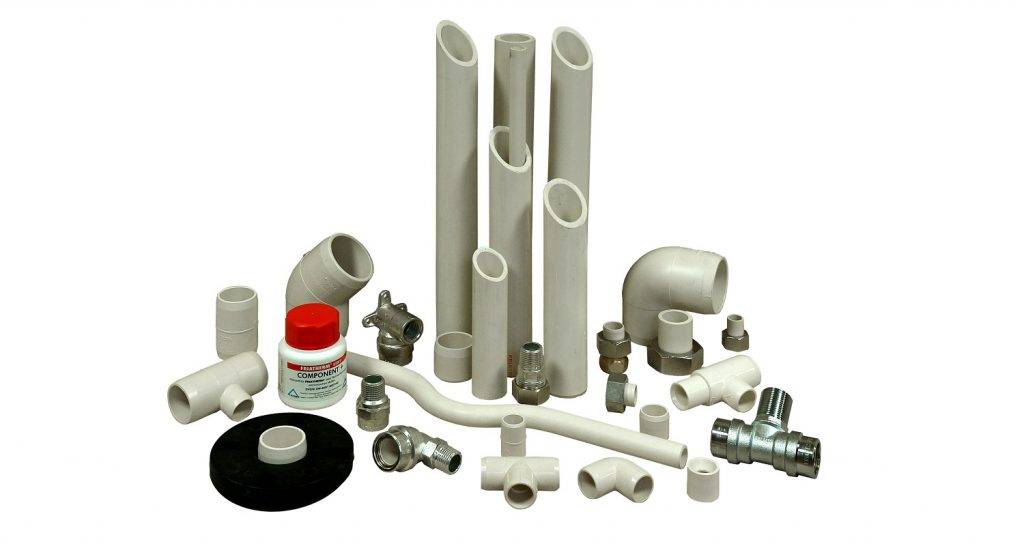

Подходящие трубы

К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:

  • Способ монтажа
  • Показатель максимального давления
  • Наличие или отсутствие насос в системе
  • Количество труб в конструкции системы

Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.

Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.

Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Варианты разводки и принцип действия

Простая ленинградская система отопления для работы использует уникальные свойства жидкостей, которые при нагревании становятся легче и поднимаются в подключенный радиатор. Труба, в одноэтажном доме прокладывается по периметру здания, обычно под полами или на их уровне. Горячая труба является дополнительным источником тепла, который обеспечивает более равномерный прогрев помещения. В результате исключаются промерзания удаленных от радиаторов участков. Для обогрева частных домов и коттеджей используется однотрубная система ленинградка отопления при правильном расчете и монтаже достаточно для уюта и комфорта.

В принципе отопление ленинградка – это модернизация простейшей однотрубной схемы разводки. В однотрубной системе все радиаторы соединены последовательно и с последней батареи теплоноситель возвращается в котел для последующего нагрева. Система примитивна до предела, ее основной недостаток – неравномерный нагрев радиаторов по пути следования теплоносителя. Второй недостаток – для замены или ремонта любого радиатора нужно останавливать систему отопления.

Если система монтируется как закрытая с циркуляционным насосом, то при небольшом количестве радиаторов (не более 5) неравномерность нагрева незначительна. Однотрубная схема, если применить трубы большего диаметра, может работать как гравитационная с открытым расширительным баком.

Модернизированная однотрубная схема ленинградка

Однотрубная система отопления с принудительной циркуляцией ленинградка отличается способом подключения батарей к подающей трубе. Радиаторы врезаются параллельно трубе, по направлению движения горячей воды. Вначале подключается верх радиатора, а затем нижний патрубок батареи, но можно применить и нижнее подключение. Нижнее подключение — входной и выходной патрубок радиатора находится внизу. Теплоноситель, циркулирующий в подающей трубе при достаточной скорости движения, обеспечивает равномерный нагрев приборов отопления. Так функционирует отопление в частном доме ленинградка – простая и надежная система.

При необходимости к нему можно подключить конвекторы, спрятанные в нишах под большими окнами. Конвектор располагается горизонтально и чтобы вода поступала в него при монтаже необходимо сделать врезку патрубка особым способом. Он срезается под углом 45 градусов и вваривается в подающую трубу. Создается сопротивление набегающему потоку и часть воды из подающей трубы ответвляется и попадает в конвектор.

Вертикальная однотрубная схема отопления

В многоэтажных домах применяется схема с вертикальной разводкой. Подающая труба выводится в чердачное помещение и затем утепляется. От подающей трубы опускаются вниз отводящие трубы. Батареи на этажах подключены последовательно

При монтаже важно, чтобы радиаторы располагались строго по одной вертикали

Иногда применяется параллельное соединение радиаторов на различных этажах. При этом соединении батареи подключаются параллельно к подающей трубе, а выходы батарей подключаются также параллельно к другой трубе, которая опускается вниз и соединяется с трубой «обратки». В данном случае можно выделить элементы двухтрубной системы. Это комбинированная схема.

Схема ленинградки с естественной циркуляцией

Для небольших домов и коттеджей может найти применение однотрубная система отопления с естественной циркуляцией ленинградка, в которой движение воды происходит под действием гравитационных сил. Для организации такой схемы необходимо применить трубы достаточно большого диаметра. Больший диаметр подающей трубы уменьшит гидравлическое сопротивление, а увеличенное количество теплоносителя уменьшит неравномерность нагрева радиаторов. Кроме того труба, проложенная по периметру помещения, работает как дополнительный источник тепла. При монтаже необходимо соблюдать наклон труб по направлению движения теплоносителя.

Простая и надежная схема отопления проста в монтаже и эксплуатации. Ее можно легко модернизировать. При установке байпасов, кранов и клапанов, появляется возможность замены или ремонта батарей без остановки системы. Ленинградская схема после модернизации позволяет установку нужной температуры и регулировку отдачи радиаторов в разных помещениях.

Монтаж и обслуживание

Монтаж у двух перечисленных типов систем отопления существенно отличается. В однотрубной системе отопления все выглядит весьма просто. Тяни трубу, соблюдай уклоны, по пути соединяй радиаторы и все будет весьма работоспособно. У двухтрубной системы тянуть надо уже две трубы: отдельно подачу и обратку.

В комплектацию системы обогрева с наличием одного магистрального стояка входят отопительные устройства, которые оснащены мощными характеристиками и свойствами, если говорить о прочности и долговечности. Все они должны быть изначально рассчитаны на высокие показатели давления и температуры. После всех этапов подсоединения однотрубной системы производят подключение всех необходимых элементов по определённо заданной схеме. Для развоздушивания радиаторов устанавливают краны Маевского. Затем производят опрессовку и пробный запуск.

У трубопровода двухтрубной системы отопления применяют полноценный набор действий для качественного и надёжного обслуживания в дальнейшем. После этого проводят балансировку и регулировку, настраивают все рабочие параметры. Для этого используют специальные фрагменты – патрубки, которые потом размещают в самой верхней и самой нижней возможной точке всего теплопровода. Это необходимо для сброса воздуха и для слива жидкости. Излишний воздух батарей должен выпускаться через специальные краны/клапаны. С помощью насоса в определённую ёмкость поступает доля воздуха для регулирования показателя нагрузки. Регуляторы особого назначения обеспечивают настройку системы подачи обогрева, уменьшив напор на выбранную батарею. Распределение давления формируется в зависимости от балансировки показателей между первой и последней батареями.

Монтаж обогревательной конструкции «Ленинградка»

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

  • котел для нагрева теплоносителя;
  • металлический или полипропиленовый трубопровод;
  • радиаторы (батареи);
  • расширительный бак или бачок с клапаном (для открытой системы);
  • тройники;
  • насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
  • шаровые краны;
  • байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

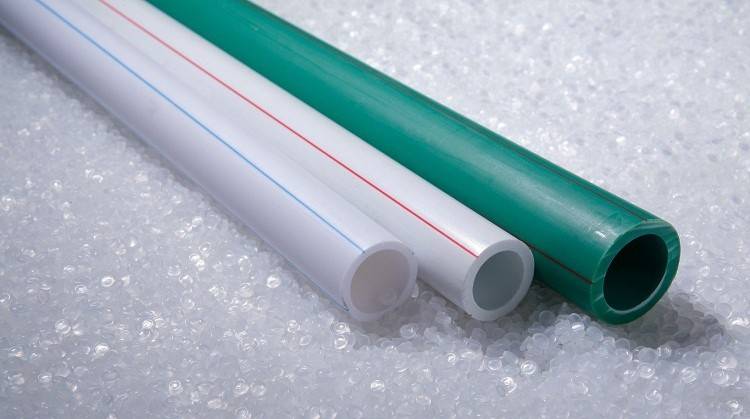

Какой лучше выбрать материал для трубопровода?

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

Соединение радиаторов и труб

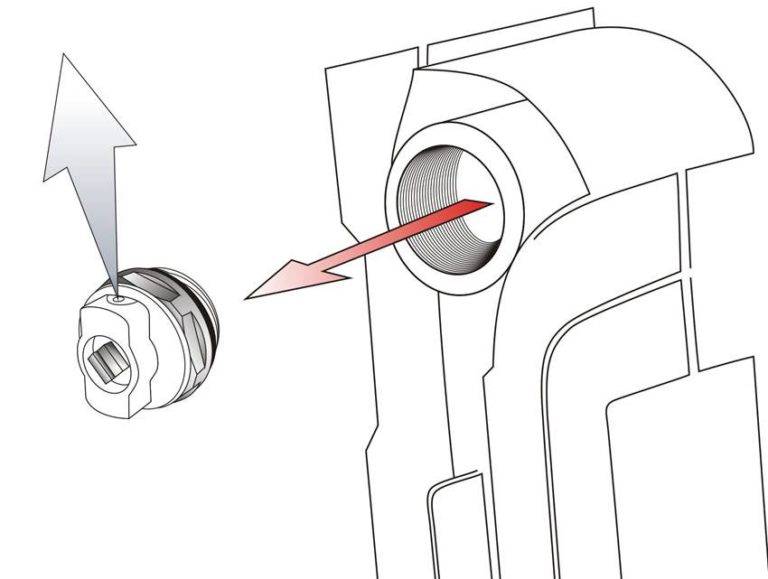

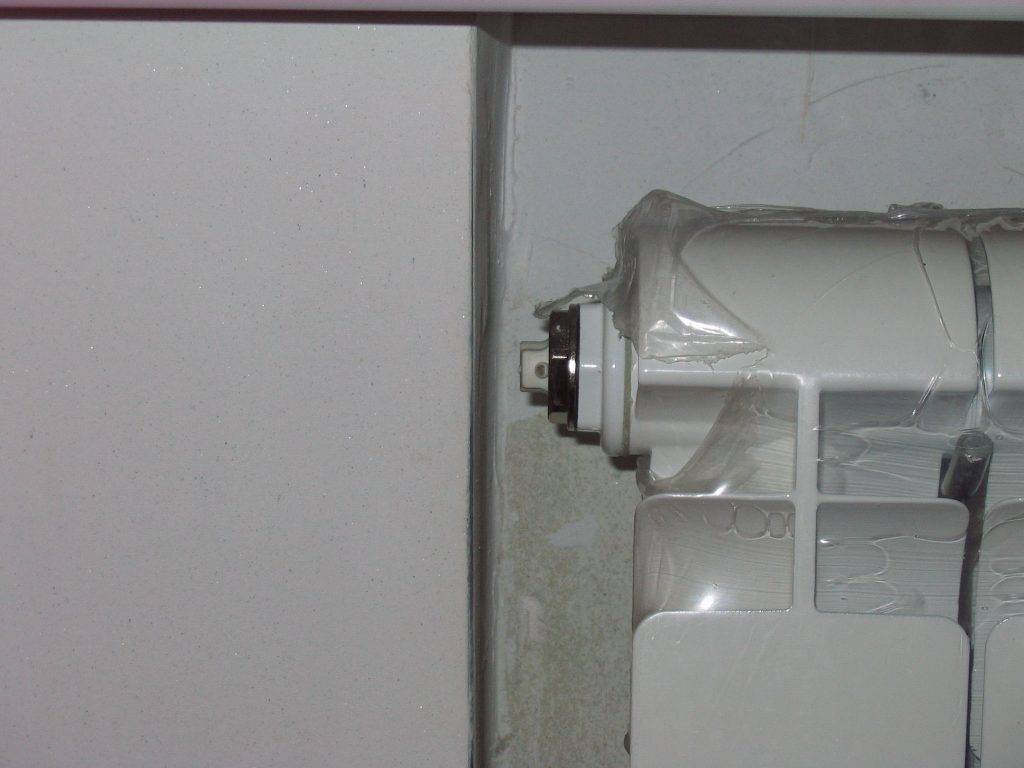

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Настройка системы

Основная проблема однотрубной схемы подключения радиаторов «ленинградка» — в настройке равномерного распределения теплоносителя по радиаторам на всем протяжении контура. Большая часть тепла выделяется на теплообменниках ближе к котлу по входу. Так что даже если помещение граничит с котельной, но запитано последним, может оказаться без должного обогрева.

Существует три типа включения радиаторов:

  • с неизменным сечением общей трубы;
  • со снижением диаметра участков трубы между отводами к радиаторам;
  • с использованием игольчатых вентилей на каждом участке байпаса.

Для каждого радиатора желательно установить шаровые вентили с двумя позициями вкл/выкл на оба ввода.

Вариант с неизменным диаметром актуален для отопления с естественной циркуляцией и только. При использовании насоса лучше остановиться на одной из двух других схем включения.

Подбор диаметра труб

Если байпас выполнить меньшим диаметром трубы, чем магистраль, то его сопротивление будет выше и больше горячего теплоносителя будет проходить черед теплообменник, отдавая тепло воздуху в помещении.

Ввиду наличия стандартизированного ряда размера сечения труб, выполнять подробный расчет, подбирая оптимальное распределение теплоносителя, не имеет смысла

Важно подобрать оптимальный диаметр для магистральной трубы, исходя из скорости тока теплоносителя. На один размер меньше будет верхняя граница допустимых значений

Нижняя граница — это диаметр трубы для подключения радиатора.

1 — байпас 1 дюйм; 2 — магистральная труба 1,5 дюйма; 3 — труба подключения радиатора ¾ дюйма

Если магистраль выбрана размером 1,5 дюйма, а для подключения радиатора используется ¾ дюйма, то байпас можно изготовить из трубы ¾ или 1 дюйм. Для равномерного распределения первая треть радиаторов подключается без изменения сечения, а далее с уменьшенным диаметром байпаса.

С помощью вентилей

При наличии нескольких контуров отопления для балансировки каждого из них перед объединением на общую обратку устанавливаются игольчатые вентили. На контур с максимальным сопротивлением большей протяженности допускается вентиль не ставить.

Если установить игольчатый вентиль на каждый байпас, то можно в любых допустимых пределах регулировать количество теплоносителя, проходящего через радиатор. Это самый эффективный способ настройки «ленинградки» для отопления частного дома.

рмнт.ру

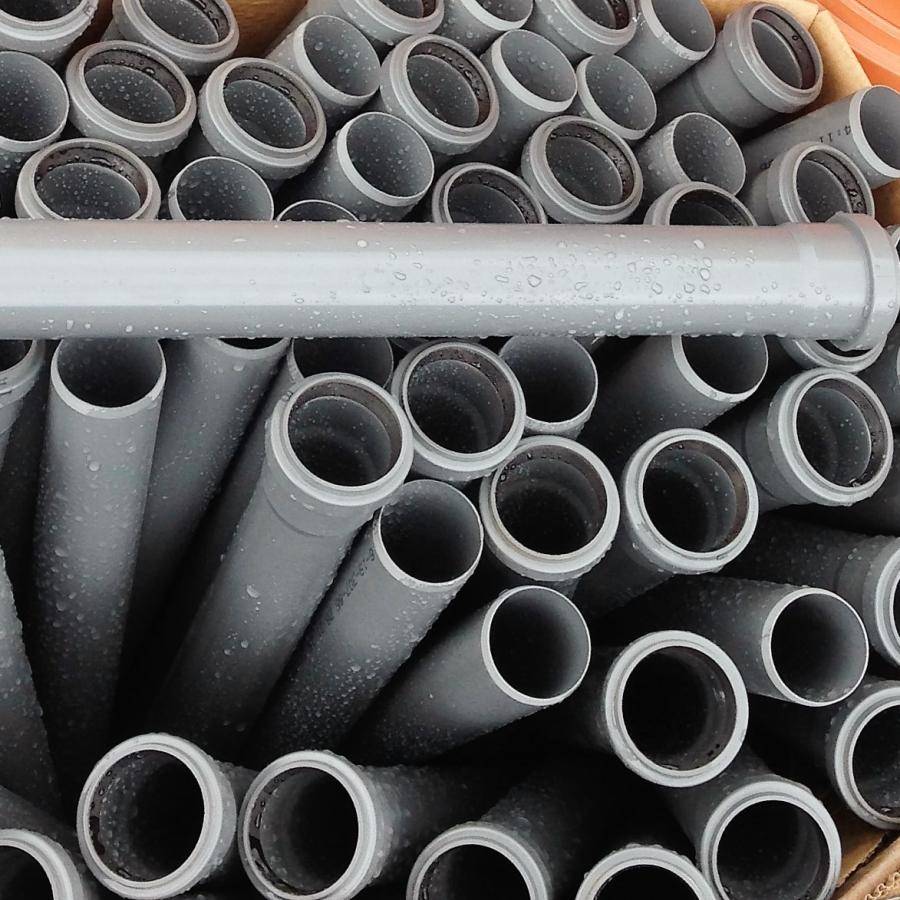

Выбор труб для отопления

Трубы для системы подбираются в зависимости от выбранных параметров. Стальные изделия предпочтительны при схеме отопления, когда используется котел, работающий на твердом топливе и естественное движение теплоносителя. Лучшим вариантом будет диаметр от 3,2 до 4 см.

Полимерные – при скрытой проводке и принудительном движении воды. Использование полимерной продукции рекомендуется в связи с их гладкой поверхностью внутри. Они менее засоряются в процессе эксплуатации.

Диаметр не зависит от выбранной схемы разводки. Определяющим значением является вариант отопления – с принудительной или естественной циркуляцией.

Подбор диаметра осуществляется следующим образом. Байпас делается из трубы меньшего диаметра, чем контур. Это увеличит сопротивление потоку горячего теплоносителя и усилит теплоотдачу в помещение. Размер магистральной трубы определяется в зависимости от скорости течения теплоносителя.

Узел безопасности для закрытого контура

Принцип работы

Принцип работы «ленинградки» в общем-то не отличается от такового в любой однотрубной отопительной системе.

Система функционирует следующим образом:

  • котел нагревает воду и подает ее частично на верхний контур, а частично – в расширительный бак (туда поступают излишки теплоносителя;
  • нагретый теплоноситель легче холодного, поэтому поднимается в батарею, вытесняя холодный вниз;
  • в батарее вода отдает свое тепло, и сама вытесняется более горячей, которая только что поступила из котла;
  • остывший теплоноситель поступает в нижний контур, который ведет ко входу в котел;
  • после поступления холодной воды в котел цикл повторяется.

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений
Фото из
Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

  • горизонтальную;
  • вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Последовательность монтажа

Монтаж и традиционной, и современной системы проходит примерно по одной схеме:

  1. Устанавливают котел или бойлер, задача которого обеспечивать нагрев теплоносителя.
  2. Проводят врезку трубы отопительной системы в магистральную трубу.
  3. Фиксируют расширительный бак. Он должен располагаться в наивысшей точке системы, то есть на высоте не менее трех метров.
  4. Прокладывают трубы и проводят связку по схеме «труба-радиатор-труба». Каждый отопительный прибор монтируют с байпасом и двум шаровыми кранами по обе стороны от радиатора.
  5. Устанавливают шаровой кран на слив.
  6. Замыкают конструкцию на котле.

Это классическая схема, однако есть небольшие нюансы при монтаже Ленинградки. Например, если нет возможности запитать систему по одному контуру, используют систему из двух «колец», подведенных к одному котлу. В таком случае может возникнуть ситуация, что теплоноситель активно циркулирует по малому кругу, а большое «кольцо» остается практически холодным. То есть происходит разбалансировка системы. Решить проблему поможет игольчатый вентиль, установленный на обратке. Он обеспечит регулировку протока и выровняет давление в системе, а значит, уравновесит температуру.

Схема с подключенной «группой безопасности»

Также стоит заметить, что при монтаже Ленинградки можно использовать расширительный бачок закрытого типа. Но в этом случае стоит позаботиться об установке «группы безопасности» на котле. В нее входят:

  • манометр – контролирует давление в системе;
  • воздухоотводчик – сбрасывает с системы воздух и не дает котлу «закипеть»;
  • предохранительный клапан – отвечает за сброс давления при нарушении терморегуляции котла.

Таким образом, всегда можно подобрать тот вариант отопительной системы Ленинградка, который в полной мере соответствует техническим параметрам дома и требованиям живущих в нем людей.

Информация на заметку: Отопление частного дома своими руками,  Отопление карбоновый теплый пол HeatLife.

142 Строить не перестроить – Про однотрубную горизонтальную систему отопления

Теплотехнический расчет

Индивидуальный расчет позволит определить мощность котла, количество радиаторов, дополнительных приборов для типа строения и избавит от лишних трат.

Расчет мощности котла в зависимости от площади

По СНиП, для помещений с высотой потолка 2,5 м предусмотрен 1 кВт на 10 м2 с учетом корректирующего коэффициента.

Мощность отопительного котла = (S x Wуд.)/10 м2,

где S — суммарная площадь всех помещений;

Wуд. (кВт) — удельная мощность, которая определяется климатической зоной:

  • для Москвы и области — 1,5;
  • Средняя полоса — от 1,2 до 1,3;
  • Крайний север — от 1.5 до 2;
  • Южные регионы России — от 0.7 до 0.9.

На выбор котла влияет объем помещения, расположение комнат, толщина внешних стен, тип остекления и т.д.

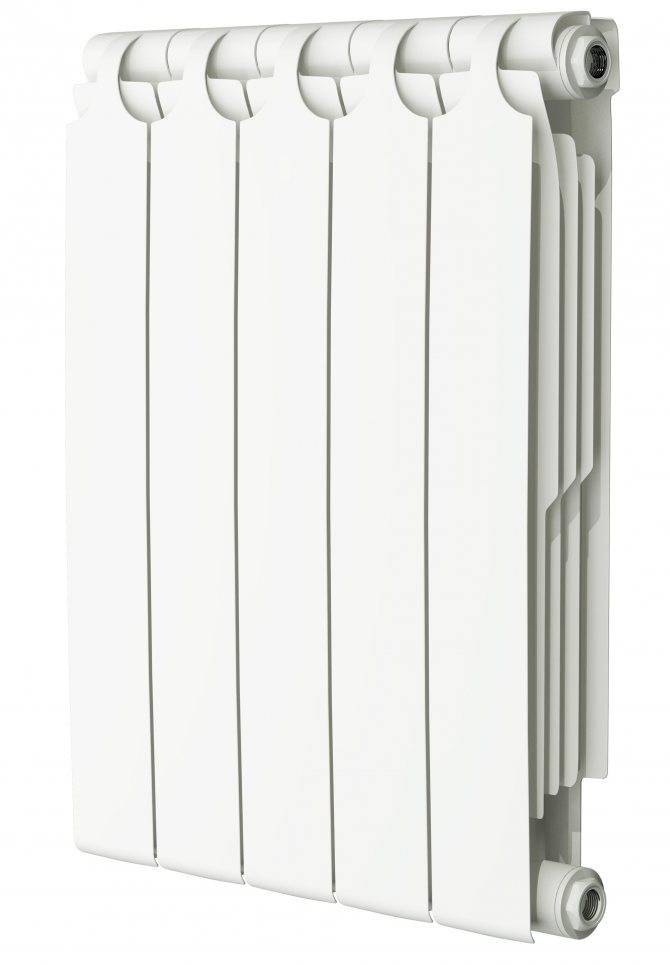

Количество радиаторов

При вычислениях исходят из возможности системы поддерживать необходимую температуру, в том числе и на участках контура. Количество секций получают, учитывая материал конструкции, размер прибора, объем помещения.

Стандартная мощность секции (Вт):

биметаллическая — от 100 до 180;

чугунная — от 120 до 160;

алюминиевая — от 180 до 205.

Во внимание берутся потери теплоотдачи системы отопления. У радиаторов она зависит от материала и способа соединения с магистралью:

  • при нижней подводке — 12-13%;
  • диагональном — 2%;
  • однотрубном — 19-20%.

Ленинградская система отопления схема с естественной циркуляцией позволяет пользоваться приблизительными данными, а для конструкций с насосом необходимо более тщательно проводить вычисления. Разводка трубопровода полипропиленом трубой на чертеже поможет определить длину и необходимое количество труб для покупки.
