Электропроводка в панельном доме

Варианты прокладки кабелей

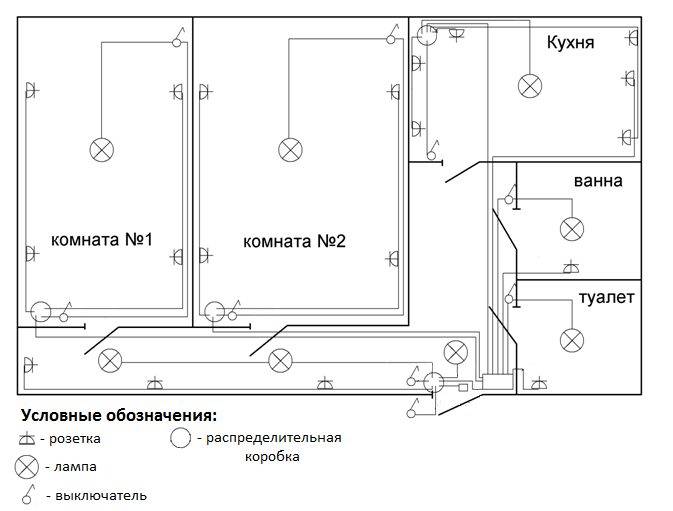

Замена существующей электропроводки на новую должна начинаться с составления схемы. Замена проводки бывает, как частичная, так и полная. Если замене подлежат все провода, понадобится совершенно новая схема. Составление такой схемы лучше поручить профессиональному электрику. При этом для правильной ориентации ему понадобится и старая схема.

Как правило, самым крупным потребителем электроэнергии в квартире является кухня. Для обычного помещения достаточно одной розетки на 5-7 квадратных метров, а вот для современной кухни на такую же площадь понадобятся уже 3 розетки. Для одной только электрической плиты нужна отдельная розетка с кабелем, сечение которого находится между 4 и 6 миллиметрами.

Ванная комната — еще одно помещение с особыми условиями эксплуатации. Основная отличительная особенность ванной комнаты — повышенная влажность. Поэтому розетки здесь следует устанавливать только через распределительный трансформатор.

Существует несколько способов прокладки электрокабелей: под штукатурку, на полу или под потолком, в потолке. Ниже рассмотрим особенности каждого из вариантов.

Прокладка проводов под штукатурку

Самым доступным способом обустройства проводки является прокладка электрокабелей под оштукатуренной поверхностью стен или потолка. Для монтажа понадобится создать отверстия на поверхности, куда будут устанавливаться крепежные элементы. Затем можно укладывать провода и наносить сверху слой штукатурки.

Способ позволяет направлять в каждое помещение по несколько линий. Не только осветительные приборы, но и кондиционер, отопительные приборы, а также другие виды мощной бытовой техники могут получить по собственной линии.

Недостаток указанного варианта состоит в том, что в панельных зданиях штукатурка практически не используется. В результате придется нести дополнительные затраты денег и времени на оштукатуривание поверхности.

Проводка на полу или под потолком

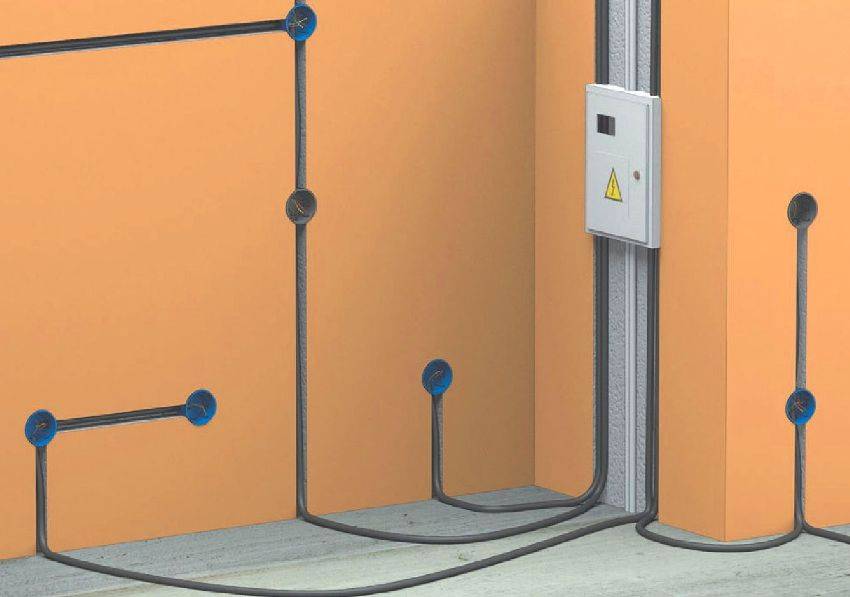

Проводку можно организовать на полу, если сверху планируется сделать бетонную стяжку. Кабели размещаются в гофрированных трубах, которые затем заливаются бетоном. Провода можно расположить и в подвесном потолке.

Сложность реализации данного способа состоит в том, что розетки нельзя разместить там, где находится проводка (потолок или пол), а придется устанавливать на стенах. В результате придется прокладывать путь кабелю к розеткам. Сделать это можно штроблением стен или спрятать линию передачи электричества под штукатуркой.

Еще один вариант — организация открытой проводки. Чаще всего провода размещаются в пластиковых коробах или трубах. Прокладывать провода в данном случае нужно в местах, где вероятность случайного механического повреждения сведена к минимуму. Достоинство открытого типа прокладки проводов состоит в том, что эту операцию можно провести даже тогда, когда в квартире закончен ремонт. Однако открыто расположенные кабели не слишком подходят для жилых помещений с эстетической точки зрения. К тому же это не лучшее решение с точки зрения безопасности.

Оптимальным же вариантом, при котором осуществляется замена электропроводки в панельном доме, является использование старых кабельных каналов или швов между панелями. При этом от края канала, скорее всего, придется отбивать старый цемент, чтобы обеспечить свободную укладку кабеля.

Расположение электропроводки

При попытке обнаружить старые кабели с целью их демонтажа мастер может столкнуться с трудностями. Во многих панелях каналы были забиты бетоном и это побуждало электриков прокладывать провода с отступлением от правил и традиционных схем. На объектах работало по несколько бригад, поэтому разводка на разных этажах может различаться.

Местоположение кабелей определяют разными способами.

Поиск специальным прибором

По принципу действия детекторы проводки делятся на 2 вида:

• металлоискатели;
• регистраторы электромагнитного поля.

В данном случае используется второй тип. Металлоискатель постоянно дает ложные сигналы, реагируя на арматуру. Исключением являются профессиональные модели, способные различать материал заделанного в стену предмета. Но они стоят дорого и тоже могут ошибаться при наличии большого числа посторонних объектов.

Детекторами электромагнитного поля также могут служить компас и радиоприемник (вблизи провода возникают помехи). Но для этого в кабеле должен протекать большой ток, на который стандартная домашняя сеть не рассчитана.

Иные методы

Если замена проводки осуществляется в рамках капитального ремонта, следует дождаться удаления финишной отделки стен. Тогда борозды с кабелями можно будет обнаружить визуально.

Заполняющий их раствор выделяется на фоне штукатурки, например, имеет слегка вогнутую поверхность или отличается шероховатостью.

Практикуют и такой метод:

1. Находят конец интересующего провода в распределительной коробке.
2. Отсоединяют его от других кабелей.
3. Выбивают раствор в том месте, где провод уходит в стену. Часть его удастся после этого извлечь.
4. Визуально определяют дальнейшее направление прокладки и продолжают поэтапно освобождать кабель, выбивая раствор.

Если планируется перенос всех электроточек, что потребует новой трассировки проводов, старые можно оставить в стене. Их концы подрезают и изолируют.

Расчет сечения провода по мощности

Также в схеме проводки необходимо указать силу тока и материалы. Для проведения подсчета нужно пользоваться формулой I= P / U. Р здесь обозначает суммарную входную мощность всей техники, которая питается от сети, а U обозначает напряжение. Как показывает практика сила тока для обычного жилья не превышает 25 А. Исходя из этих данных необходимо подобрать материал для проведения проводки:

Таблица расчета сечения кабеля

• провод ВВГ-5*6 – пятижильный кабель с поперечным сечением 0.06 квадратных сантиметра, его используют для обустройства электропроводки в домах с трехфазным питанием, он соединяет электрощит в подъезде с основным щитом;
• провод ВВГ-2*66 – двухжильный кабель с сечением 0.025 квадратных сантиметра, его применяют для разводки сети в домах с двухфазным питанием, он идет от электрощита в подъезде к основному щиту;
• провод ВВГ-3*2.5 – трехжильный провод с поперечным сечением 0.025 квадратных сантиметра, он применяется для большей части проводки в квартире, такой кабель соединяет электрощит с распределительными коробками;
• провод ВВГ-3*1.5 – трехжильный кабель с поперечным сечением 0.015 квадратных сантиметра, он применяется для соединения распределительных коробок с осветительными приборами и розетками;
• провод ВВГ-3*4 – трехжильный кабель с поперечным сечением 0.04 квадратных сантиметра, он нужен для подключения электроплиты.

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке либо к вводному автомату, либо к одному из групповых автоматов. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.

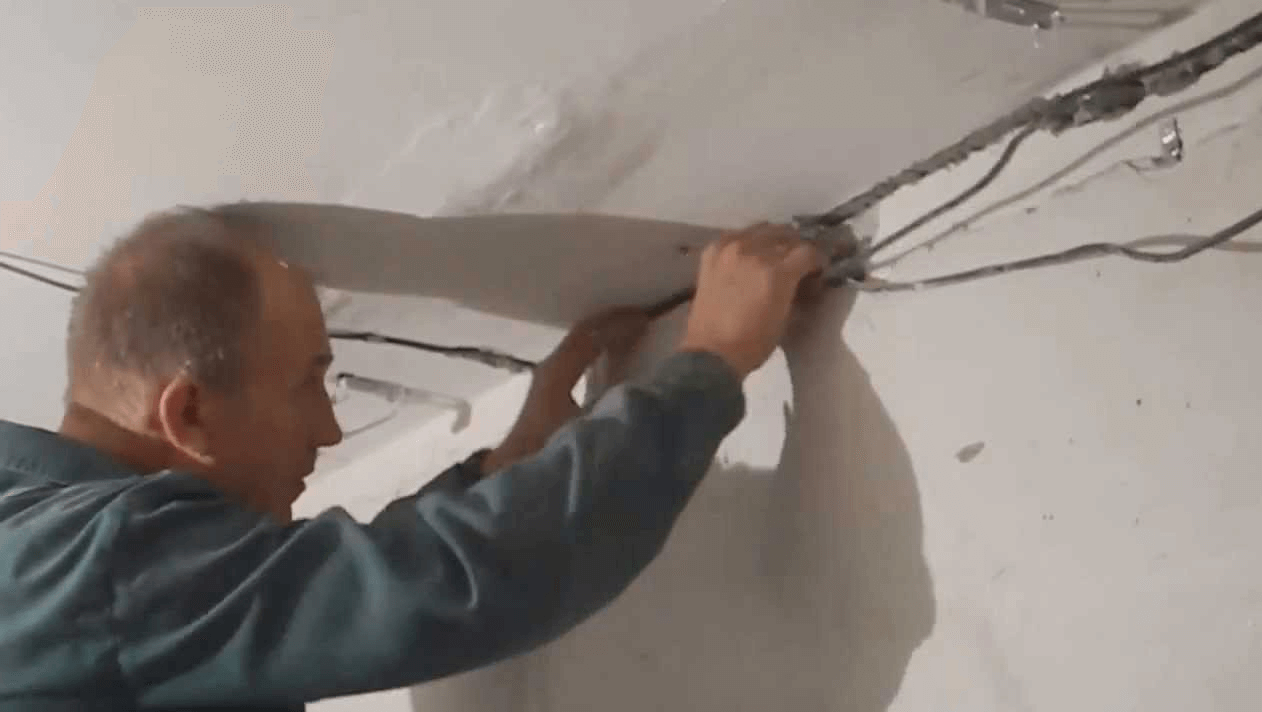

3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

Основные требования к проекту разводки квартиры

Самостоятельное проектирование начинается с определения на плане помещения мест расположения потребителей электроэнергии (бытовых электроприборов) и источников искусственного освещения.

В проекте следует учитывать следующие моменты:

• Правильная схема должна иметь минимум пространственных «перехлестов» с другими инженерными коммуникациями (отопительные и вентиляционные системы, системы водоснабжения и канализации). По идее пересечений не должно быть вообще.
• В современном жилище, особенно на кухне, розеток много не бывает!
• Традиционно розетки размещаются таким образом, чтобы они не бросались в глаза (за мебелью). В однокомнатной квартире это сделать не так уж сложно – но при этом ко всем электроустановочным изделиям обязательно должен обеспечиваться оперативный доступ.
• При монтаже с использованием разветвительных коробок к ним также необходимо предусмотреть свободный доступ.
• В панельных домах проект должен максимально использовать имеющиеся в железобетонных плитах пустоты.
• Не следует забывать о безопасности эксплуатации монтируемой проводки – по плану розетки и выключатели не стоит помещать в сырых или сильно нагревающихся местах.
• Освещение помещения, особенно большого, одной расположенной по центру люстрой малоэффективно – намного лучше будет, хоть и несколько дороже, если добавить к ней зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.
• В соответствии с современными нормативами правильно выполненная схема должна включать раздельные линии питания освещения и розеточные. Причем от одной розеточной линии допустимо запитывать не более четырех электроприборов, от одной линии освещения – не боле пяти светильников. Все мощные потребители электроэнергии – электроплиты, микроволновые печи, стиральные машины, водонагреватели – по проекту должны подключаться к распределительному щиту отдельной линией, каждый из этих электроприборов – своей, «персональной».

Старая электропроводка и её замена

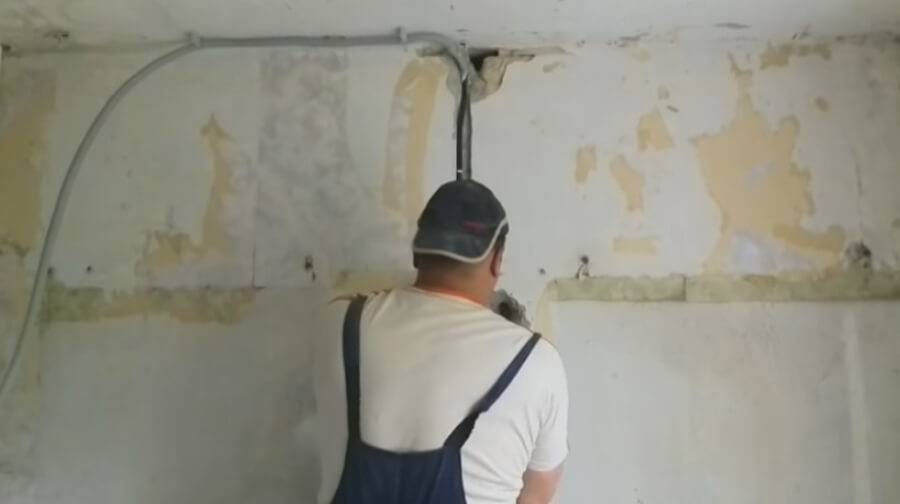

Старая проводка таит в себе массу сюрпризов и странных решений, а значит в рамках серьезного ремонта квартиры, лучшим решением будет ее полная замена.

Для начала вам потребуется найти, где и как проложены старые провода. Будьте готовы к тому, что строители мыслят не так, как вы. Несмотря на существующие нормативы, логика у них бывает своя, основанная на неведомых нам закономерностях.

Поэтому, в кирпичных домах, смело снимайте все обои и ищите заделанные алебастром штробы. Определите, где сделан ввод в квартиру от этажного щитка, и обязательно найдите всю самодеятельность прежних жильцов (врезки, ответвления, скрытые розетки).

Конечно, можно просто отсоединить старые провода и оставить их в стенах, но в идеале их лучше извлечь.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

• в плитах потолочного перекрытия;
• под потолочным покрытием;
• на стенах – под штукатуркой, под гипсокартоном;
• на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

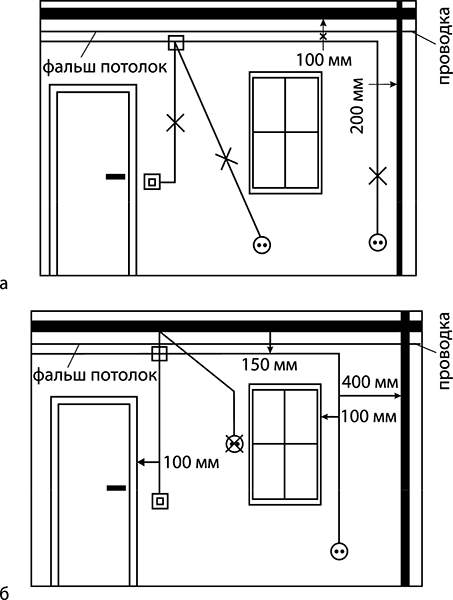

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

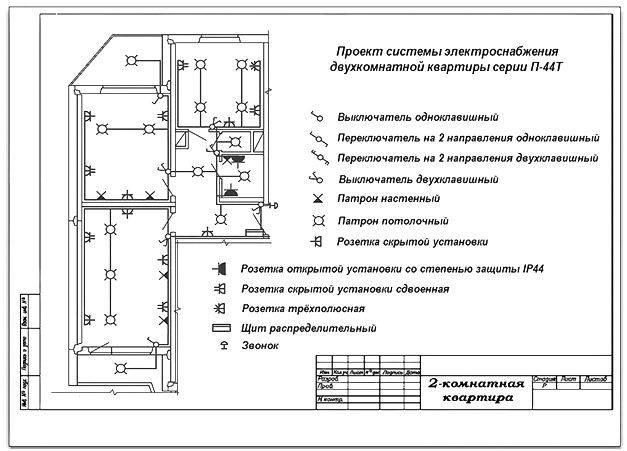

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Как провести проводку в квартире: два популярных способа

На сегодняшний день электрики используют два способа прокладки электропроводки в помещении: наружный и внутренний. От выбора нужного варианта зависит вся последующая работа, поэтому необходимо ознакомиться с преимуществами и недостатками каждого из этих методов.

Внутренний способ прокладки электропроводки еще называют скрытым. Он предполагает расположение кабелей и других элементов электросети в специальных каналах (штробах). Для их организации используется перфоратор. Основное преимущество данного варианта прокладки заключается в том, что экономится полезная площадь квартиры. А также смонтированная система не оказывает влияния на внешний вид помещения.

Еще один плюс скрытой прокладки проводки в доме или квартире – отсутствие необходимости в организации защиты кабелей от повреждений механического типа. Расположение проводов внутри стен позволяет увеличить степень допуска по нагрузке и перегрузке системы.

Однако такой метод прокладки кабелей имеет и свои недостатки. В первую очередь стоит отметить, что скрытый способ подразумевает проведение больших объемов работ. Трудоемкость данного варианта приводит к тому, что при самостоятельной прокладке чаще выбирается открытый метод. Неполадки кабелей, проложенных в стенах, сложнее диагностируются. Ремонт отдельных элементов электросети в этом случае является довольно сложным мероприятием.

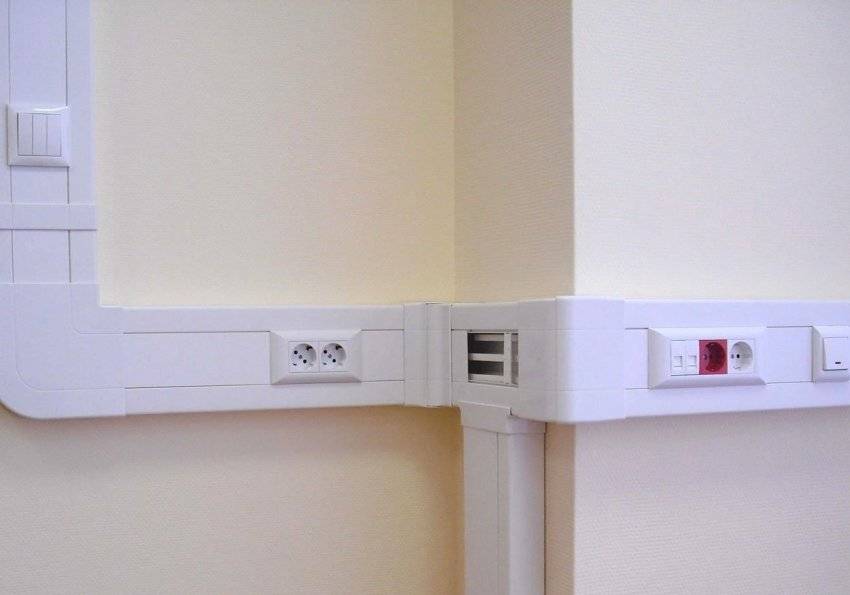

Открытый тип проводки в специальных коробах

Открытый способ проводки своими руками заключается в протягивании кабелей в плинтусах или монтаже специальных наружных коробов (каналов). Существуют и другие варианты прокладки электросети снаружи стен, однако для частного строительства их использование не является целесообразным.

Основное преимущество наружного способа заключается в относительно простой реализации монтажных задач. А также (в отличие от скрытой сети) открытую систему проще диагностировать, что позволяет с легкостью определить неполадку и устранить ее в кратчайшие сроки. Таким образом, ремонт электрики в квартире упрощается, если она выполнена снаружи стен и других поверхностей.

Этот метод имеет и некоторые минусы. Кабель-каналы, проложенные на поверхности, могут послужить препятствием при установке мебели. Еще одним недостатком такого варианта прокладки проводов являются ограничения на их количество при плинтусном монтаже. Короба занимают полезную площадь квартиры и не всегда смотрятся уместно в интерьере помещений.

Скрытой проводкой называется проводник, проложенный под слоем штукатурки в специальных бороздах – штробах

При открытом монтаже проводки специалисты рекомендуют уделить особое внимание защите кабелей от механических повреждений

А также важно соблюдать правила пожарной безопасности и следить за тем, чтобы каждый провод был снабжен надежной изоляцией

Как делать новую проводку

До того, как начинать проводить новые кабели, необходимо подробно составить план-схему, где и что будет располагаться, более подробно, как это будет проходить и примерно — что будет питать

Важно понимать, что эта бумага является не только подсказкой, которая поможет во время ремонтных работ ничего не забыть и не пропустить. Это документ, который необходимо утвердить и зарегистрировать, а сдать копию в управляющую компанию. Поэтому стоит привлечь к составлению схемы профессиональных электриков.
Варианты разводки новых электропроводов могут быть различны

Они могут располагаться в новых или старых каналах, стяжке на полу, под штукатуркой, а также под потолком, если предполагается навесной потолок. Для того, чтобы начать замену проводки, потребуются следующие инструменты:

Поэтому стоит привлечь к составлению схемы профессиональных электриков.
Варианты разводки новых электропроводов могут быть различны. Они могут располагаться в новых или старых каналах, стяжке на полу, под штукатуркой, а также под потолком, если предполагается навесной потолок. Для того, чтобы начать замену проводки, потребуются следующие инструменты:

1. Перфоратор с набором сверл для бетона и коронками различного диаметра. Именно коронкой будут выполняться отверстия под новые розетки.
2. Слесарное зубило.
3. Бокорезы.
4. Пассатижи.
5. Нож.
6. Молоток.
7. Рулетка.
8. Паяльник с небольшой мощностью.
9. Индикатор.
10. Два вида отверток.
11. Шпатель.

Когда схема уже нарисована и утверждена, а рядом находятся все инструменты из списка, можно приступать к работе обеспечения электрикой собственного дома. Первой готовится розетка, в которую будут включаться все необходимые для ремонта устройства.

Удаляются все светильники, розетки и выключатели. После выполнения этого действия начинается поиск распределительных коробок. Чтобы ускорить этот процесс, можно простукивать стены или воспользоваться специальным устройством. Когда все они будут найдены, их нужно вскрыть и разъединить все алюминиевые провода и вытянуть их. После того, как демонтаж будет завершен, можно начинать протягивать новые провода любым способом из тех, что перечислены выше. Часто для ускорения протягивания нового кабеля его конец привязывают к старому алюминиевому и тянут, пока в руках не окажется старый, а внутри трубы или плинтуса — новый.
При необходимости добавляются новые распределительные коробки, переносятся существующие элементы. Когда все это выполнено, то проверяются все комнаты на наличие короткого замыкания. В случае, если все нормально, то отключается временная розетка и подключается все остальное. В момент перевода электрификации с одной розетки на все остальные, в дом не должно подаваться питание.

Старый провод может оказаться слишком ломким и древним. В таких случаях его оставляют на своем месте и проводят новый другими способами

Потолочное освещение может быть введено через верхнюю квартиру, поэтому его замену нужно проводить осторожно. Нужно проявить осторожность и во время протягивания кабеля по стене около потолка, потому что существует риск повредить электрификацию соседней квартиры. В этом случае может ударить током, так как там никто не отключал электричество и все провода остаются под напряжением

Если же планируется устанавливать навесной потолок, то можно не менять старый кабель, а оставить его замурованным в потолке

В этом случае может ударить током, так как там никто не отключал электричество и все провода остаются под напряжением. Если же планируется устанавливать навесной потолок, то можно не менять старый кабель, а оставить его замурованным в потолке.
