Деревянный каркасный сарай своими руками: пошагово с фото
Был построен каркасный сарай размером 6*3 метра. Крыша односкатная, крыта ондулином. Высота передней стены 3 метра, задней — 2,4 м. Эксплуатация показала, что при таком перепаде высот снега много не скапливается (Лен. область).
В качестве фундамента под сарай использованы стандартные блоки ФБС 600*300*200. Они уложены на песчано-гравийную подсыпку толщиной 25 см. Поверх блоков уложена отсечная гидроизоляция — слой рубероида, на битумную мастику. Сверху еще приклеен на ту же мастику слой «гидротекса». Такой пирог сделан потому что уровень грунтовых вод высокий, необходимо было гарантированно защитить постройку от сырости.
На гидроизоляцию укладывался брус сечением 150*150 мм (все пиломатериалы обработаны). Соединялся в полдерева, бился гвоздями — 100*4 мм. Для тех, кто незнаком с плотницким делом, можно соединить брусья встык, на места соединения прибить изнутри усиленные уголки, снаружи — монтажную пластину.
В данном варианте каркас к блокам ничем не крепился. В регионах с повышенными ветровыми нагрузками это неоправданно. Крепить можно при помощи шпилек: под них насквозь, через брус, в блок, сверлится отверстие такого же диаметра, (12-14 мм). В него загоняется шпилька, болт потом подтягивается ключом. Чтобы шляпка спряталась, под нее можно рассверлить отверстие.

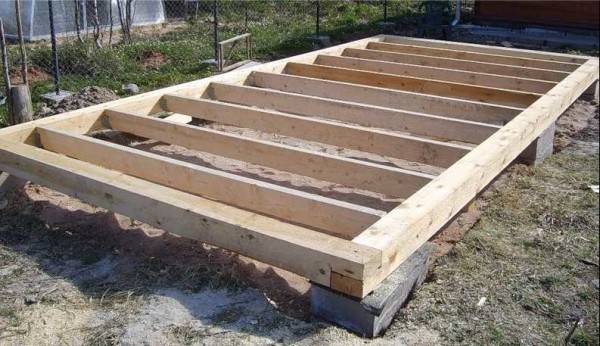

Следующий шаг — крепление лаг пола. Установлены на ребро доски 150*60 мм. Крепятся к обвязке специальными скобами соответствующего размера. Крепились на гвозди 100*4 мм.
Лаги выравнивались по верхнему краю обвязочного бруса. Все должно быть ровно, иначе пол будет стелить тяжело. Возможно, придется ровнять рубанком или переделывать.
Каркас собирался по технологии «платформа»: сначала настелили пол, а на него монтировали стены. Каркас стены или ее часть собираются на полу. В некоторых случаях сразу обшиваются с наружной стороны, если выбран для обшивки плитный материал. И уже в таком виде (с обшивкой или без) поднимаются, выставляются вертикально и закрепляются.
Есть вторая технология «баллун». По ней каркас монтируется постепенно: на обвязку или даже сразу на блоки монтируются угловые стойки каркаса. Они выставляются в уровень во всех плоскостях. Между ними натягивают канат, по которому затем выставляют остальные стойки. Их также прибивают по одной, скрепляя между собой укосами и временными поперечинами.
В данном случае была выбрана технология «платформа» и на лаги настелили ОСП 18 мм толщины. Вообще, пол можно сделать из досок, фанеры (влагостойкой), ОСП и т.д. Доска потребуется 20, фанера — 13-15 мм, но нужна влагостойкая (ОСБ влагостойкая по умолчанию).

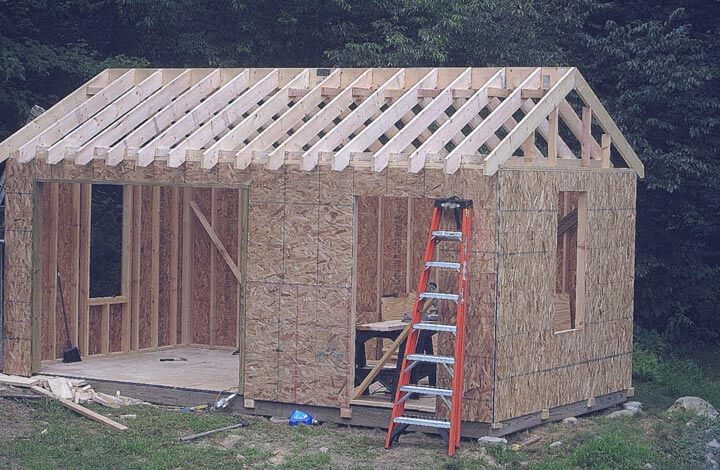

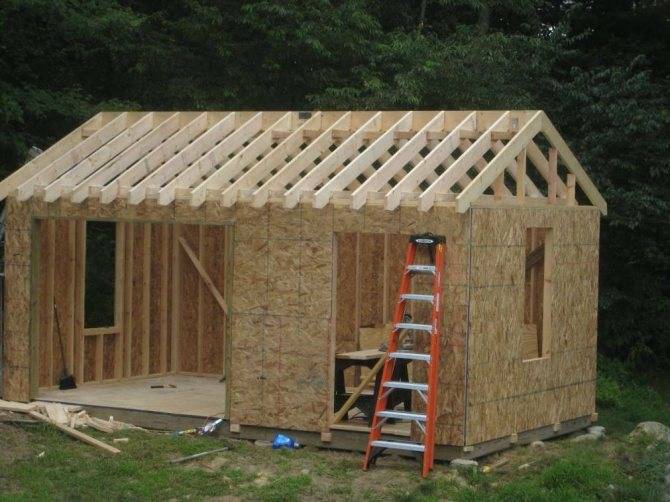

Далее началась сборка стен. Полностью сбивается каркас: нижняя обвязка, стойки, верхняя обвязка. В таком виде устанавливается ровно по краю бруса обвязки, выставляется, укрепляется страховочными распорками, упорами, укосами. Прибивается насквозь через настил пола к брусу обвязки. Гвозди брали 200*4 мм.
Для сборки каркаса использованы доски 100*50 мм, расстояние между стойками 600 мм, стропила установлены с таким же шагом. Стропильная система собиралась из 150*40 мм.
Оконные и дверные проемы усилены — прибиты по две доски, которые между собой сбиты гвоздями в шахматном порядке через 20 см. Нагрузка тут больше, потому требуется усиление. В одном из торцов предусмотрены ворота — для загрузки/выгрузки крупногабаритных вещей. Потому в этой стене (на фото видно) только угловые стойки и усиленные — для крепления створок.
Так как крыша односкатная, стропильная система простая: укладываются на ребро доски, которые выбраны под стропила. Их длина больше, так как необходим свес кровли. Он обычно 30-50 см с каждой стороны. В данном варианте при ширине сарая 3 метра, длина стропильных ног (с учетом уклона) составила 3840 мм.
Прибивались наискось гвоздями — по два с каждой стороны. Можно усилить установкой уголков: так выдержит даже значительные ветровые и снеговые нагрузки.
Далее — на крыше смонтирована обрешетка (100*25 мм). Шаг ее установки — по рекомендациям производителя «ондулина» — 40 см. И настелен кровельный материал (гвозди покупались вместе с покрытием).

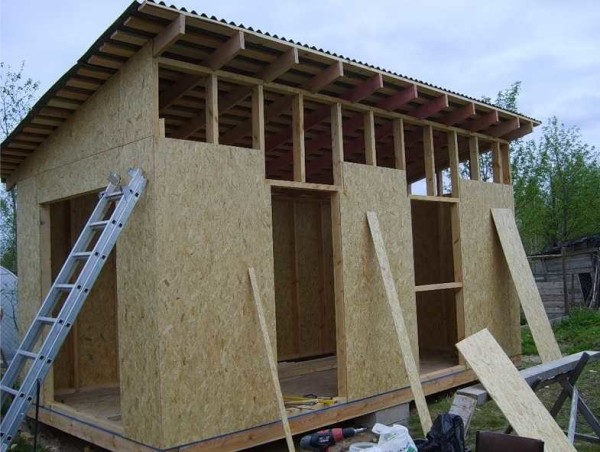

Стены снаружи зашили ОСП 9,5 мм толщиной.
Установили двери, сделаны небольшие ступеньки.
Последними штрихами устанавливалась ветровая доска. Затем сарай был обшит вагонкой и покрашен краской в тон остальным постройкам на участке. Сарай своими руками на готовом фундаменте построен за два выходных дня. Обшивка вагонкой и покраска были значительно позже -почти через месяц.
Непривлекательный фундамент зашит нарезанным по размерам асбестовым листом. Красивый получился сарай.

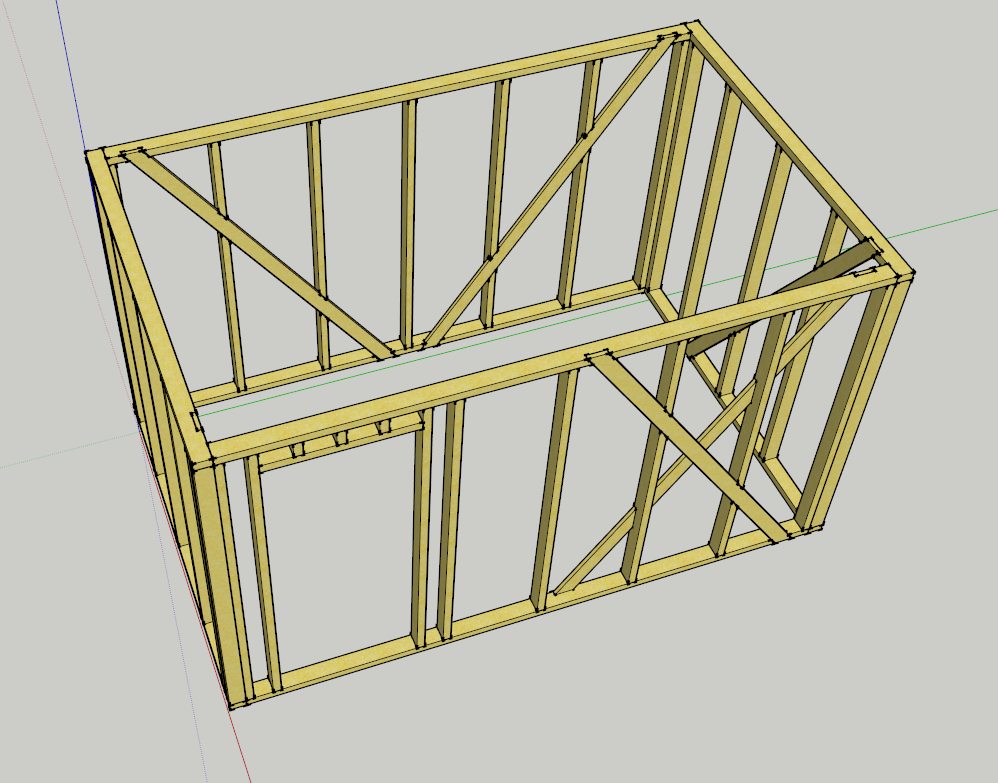

Собираем каркас сарая
Вначале поверх цоколя опять же укладывается рубероид для защиты бруса от влаги. Лучше положить два слоя рубероида и только потом приступать к монтажу нижней обвязки.
Устройство пола каркасного сарая
Расположение вертикальных стоек для монтажа дверной коробки зависит от того, где она будет находиться и от ее вида. Если выбрана одностворчатая дверь, есть два способа крепления опор:
- Немного сэкономить на материале можно, установив одну стойку. Второй будет служить угловой вертикальный брус.
- Если вход будет посередине, то устанавливаются две дополнительных стойки.
Монтаж дверной коробки каркасного сарая
После замера верхняя планка прибивается по высоте проема, чтобы она была на уровне верхней части оконных блоков, под которые таким же образом подготавливается посадочное место.
Какие потребуются материалы для крыши сарая
Давайте подумаем, чем дешево покрыть крышу сарая, чтобы сократить затраты. Наиболее разумным с точки зрения безопасности от ветра и обильных осадков будет строительство сарая с односкатной крышей, поскольку понадобятся достаточно недорогие материалы. К тому же, никаких проблем с их приобретением у вас не возникнет – все есть в свободном доступе в магазинах. Да и количество расходников будет намного меньше, чем у крыш более сложной конструкции.
Во время строительства кровли пристройки к дому вам потребуются:
- Древесина. Понадобится брус из сосны сечением 100×100 или 150×150 мм, обрезные доски 50×150 мм, необрезные доски 40×150 мм и рейка сечением 25×50 мм для возведения стропильной системы. Влажность материала не должна превышать 15-16 %, а его поверхность должна быть без сколов, трещин и пятен. Используя антисептики глубокого проникновения, можно избежать гниения и образования плесени из-за проникающей влаги.
- Кровельное покрытие. Подобрать подходящий материал по качеству и стоимости можно из широкого перечня разновидностей, представленных на рынке. Бюджетным вариантом будет шифер, профнастил или рубероид. В два раза дороже обойдется более качественный и презентабельный внешне материал – мягкая кровля, ондулин, металлочерепица. Если речь идет о перекрытии зимнего сада, теплицы или веранды, можно использовать поликарбонат – прозрачный материал, прекрасно пропускающий солнечный свет, термоизоляционный материал.
- Гидроизоляция. Данный слой предназначен для защиты деревянной стропильной системы крыши пристройки от проникновения влаги и, как следствие, порчи конструкций. Для этого может использоваться рубероид, пленка или диффузная мембрана. Однако на практике наилучшим образом себя показал рубероид, поскольку он самый прочный из приведенных.
- Крепления. Вариантов крепежных расходников при монтаже крыше может использоваться много – саморезы с каучуковыми шайбами, гвозди, анкеры, металлические уголки. В случае с саморезами, их расход на 1 м 2 площади составляет около 10 штук. Так, для расчета количества, норму расхода нужно помножить на площадь.
Обратите внимание, что выбор аналогичного с основным зданием кровельного покрытия позволит сделать пристройку гармоничным продолжением дома. Однако если это невозможно в силу финансовых возможностей, стоит подобрать материал, максимально близкий по цветовой гамме. Выбор нетяжелых материалов (ондулин, рубероид или профнастил) сделает возможным создание облегченного простого каркаса
Выбор нетяжелых материалов (ондулин, рубероид или профнастил) сделает возможным создание облегченного простого каркаса.
Материалы и технология
В связи с низкими требованиями, как к технологии, так и к материалам, то строительство сарая можно обеспечить:
- Каркасной технологией.
- Применив бетонные блоки.
Каркасная технология
Этот вид технологии позволяет возвести любое сооружение за считанные дни. Для этого достаточно установить и закрепить каркас на подготовленном основании, если необходимо, то заполнить утеплителем и облагородить отделочными материалами.
Преимущества каркасной технологии:
- Конструкция получается легкой, поэтому не требует мощного фундамента, достаточно обойтись свайным или столбчатым фундаментом.
- Конструкция возводится достаточно быстро, поскольку отсутствуют мокрые работы.
- Облагораживание возможно осуществить любым декоративным материалом.
- Помещение прекрасно сохраняет тепло.
Каркасная конструкция, кроме того, что на ее возведение требуется минимум времени, считается еще и экономичным сооружением. Недостаток такой конструкции, проблемы с пожароопасностью, поскольку основным строительным материалом является дерево.
Как вариант, каркас можно обшить ориентированно-стружечными плитами, поскольку этот тип отделочного материала достаточно практичный и доступный. Плиты изготавливаются из древесной щепы, а также полимерных смол. Такой сарай используется для хранения садово-огородного инвентаря, а также для содержания животных в летний период. Если конструкцию еще и утеплить, то животных можно содержать в любое время года.
Обшивается ОСБ плитами
Хотя плиты ОСБ и считаются влагостойкими, но они не предназначены для непосредственного контакта с влагой. Кроме этого, прямые солнечные лучи разрушают полимерный клей. В связи с этим, плиты требуют дополнительных мер по устранению данных проблем. Как вариант, плиты покрываются водостойкими красками или эмалями.
Применение бетонных блоков
Сарай из шлакоблока Бюджетное строительство требует применения бюджетных материалов, к которым можно причислить пено-, керамзито- и шлакобетон. Несмотря на дешевизну (относительную) и доступность, такие блоки достаточно прочные и долговечные, при этом характеризуются низкой теплопроводностью. Блоки, толщиной в 20 см, по характеристикам соответствуют кирпичной кладке, толщиной почти в полметра. Помещение, выложенное из подобных блоков, допустимо эксплуатировать и в зимнее время.
В случае применения таких блоков для строительства сарая, потребуется мощный фундамент, по сравнению с каркасным вариантом. Как правило, для такой конструкции подойдет ленточный малозаглубленный фундамент с элементами армирования. Кладка бетонных блоков осуществляется по принципу перевязки швов. Другими словами, технология укладки такая же, как кладка стен из кирпича.
Материалы
На этапе проектирования определите, какие материалы вам понадобятся для строительства. Ведь именно от них зависит стоимость будущей постройки. Бюджетным вариантом считается деревянная или металлическая каркасная конструкция.
В первом случае каркас выполнен из бруса, который требует обработки специальными антисептическими средствами. Во втором – из более долговечных стальных профильных труб, нуждающихся в антикоррозийной обработке после монтажа.
Независимо от предпочтений, вам понадобятся доски, сайдинг или профлисты для обшивки постройки. Неоспоримым преимуществом каркасной конструкции является не только быстрота монтажа и длительный срок службы, но и возможность преобразить сарай путем замены обшивки, не трогая каркас.
Наибольшей популярностью пользуются постройки из таких подручных материалов, как доски и деревянный брус. Из бруса сооружают каркас, обшиваемый досками. В результате получается легкая, но недолговечная конструкция, срок службы которой составляет от силы пять-шесть лет. Постройку следует постоянно обновлять и следить за ее состоянием.
Если вам нужна надежная, прочная и пожаробезопасная конструкция, отдайте предпочтение фундаментальным кирпичным строениям. Создание такой бытовки влетит в копеечку, зато она прослужит не одному поколению.
Вместо дорогостоящего кирпича также допустимо строительство из более бюджетных пено- и шлакоблоков. По сравнению с кирпичными строениями они меньше весят, обладают большей прочностью и теплоемкостью. Стены из блоков «дышат» не хуже деревянных, а еще они отличаются безопасностью и не токсичностью.
Единственный недостаток блочного сарая – неприглядный внешний вид, который исправят лишь декоративные отделочные материалы вроде кирпича, сайдинга, штукатурки, а также натурального или искусственного камня.
После того как определитесь с материалом для стен сарая, приступайте к выбору кровельного стройматериала, который определяет угол наклона ската крыши. Так, угол наклона для мягкой кровли составляет 5 градусов, профнастила – 8, металлочерепицы и штучного кровельного материала – 25 и шифера – 20-35 градусов. Угол наклона ниже указанных значений не делают, иначе это приведет к протечкам кровли и порче хранящегося в постройке имущества.
Для обустройства кровли допустимо использование листов монолитного поликарбоната, обладающих такими свойствами, как высокая ударопрочность, светопроницаемость и устойчивость к любым капризам погоды.
Защитное покрытие от ультрафиолета продлит срок эксплуатации этого материала, а главным его недостатком считается термическое расширение. Данное явление возникает в жаркие летние дни, когда солнце прокаливает крышу. Чтобы избежать деформации материала, оставляйте небольшой зазор при закручивании каждого крепежного элемента.
Наиболее дешевым вариантом кровельного покрытия считается рулонный рубероид. Он прост в монтаже и рассчитан на устройство кровли любой сложности. Но выглядит он не эстетично, да и укладывать его нужно в несколько слоев. Например, при уклоне кровельного ската до 15 градусов понадобится четыре слоя рубероида. Если угол наклона составляет до 45 градусов, рубероид укладывают в три слоя. В конечном итоге «многослойность» сказывается на стоимости стройматериала.
Крыша
Когда каркас собран, начинают сооружать крышу:
- Вычисляют длину стропила, для чего к расстоянию между стенами добавляют двухсторонние свесы. Как правило, длина их равна 0,4-0,5 м.
- Изготавливают контрольную стропильную ногу: берут отрезок доски, отрезают нужную длину, примеряют и намечают место, где будет выемка для крепления.
- Изготавливают нужное число стропил.
Односкатной крыши для сарая будет достаточно
- Фасадную и заднюю стропильную ногу монтируют на каркас, соединяют их туго натянутой нитью.
- По отмеченному уровню выполняют установку остальных элементов. Фиксируют при помощи гвоздей или уголков.
- Закрепляют степлером гидроизоляцию, нахлестывая 15 см одного края полосы на другой.
- Устраивают обрешетку, раскраивают кровельный материал и укрывают хозпостройку.
Совет. Шаг между элементами стропильной системы от 0,6 до 0,8 м. Значит, для здания 3х6 м нужно запастись восьмью стропильными ногами.
Дальше обшивают каркас, вставляют рамы в оконные проемы и устанавливают дверь. Постройку отделывают краской и приступают к оформлению внутреннего пространства: делают полки, проводят электричество.
Заливка фундамента и монтаж нижней части обвязки
Рассмотрим создание столбчатого фундамента из асбоцементных труб, диаметром не менее 150 мм:
Этапы сборки
- расчищается выбранное место;
- выкапывается траншея глубиной в 30 см;
- на дно насыпают песок 10 см и тщательно трамбуеют;
- в месте для установки труб выкапывается яма глубиной в 1.2 метра, дно которой засыпается также песком, поливается водой и трамбуется;
- трубы помещают в ямки и опускают до нужной длины.
Чтобы убедиться в правильном расположении труб, используется строительный уровень. Если положение верное необходимо засыпать землю с песком в пространство, образовавшееся между установленными столбами. Вовнутрь полости винтовой сваи, заливается жидкая бетонная масса, в три этапа. Заливать бетон необходимо до самого верха, постоянно уплотняя массу, следя за тем, чтобы на поверхности не появились полости. В центральной части труб ставится анкер, к которому в дальнейшем будет крепиться основа каркаса.
Залитое фундаментное основание нужно оставить в покое на 3-4 недели, а за это время можно собрать раму для будущего хозяйственного блока в следующей последовательности.
Порядок
- используя брусья размером 10*10 см, собирается прямоугольник;
- для крепежа углов задействуется технология вполдерева;
- фиксация производится как саморезами, так и обычными гвоздями.
Чтобы внутри усилить надежность рамы можно установить поперечные лаги. Все древесные элементы, используемые в работе, в обязательном порядке обрабатываются специальными антисептическими составами.
Верхнюю часть застывшего столбчатого основания накрывают рубероидом, поверх укладывается рама, строго на анкера. Чтобы удобнее отметить места для отверстий потребуется слегка постучать по раме, а далее высверлить отверстия и зафиксировать нижнюю часть обвязки к анкерам при помощи гаек соответствующего размера.

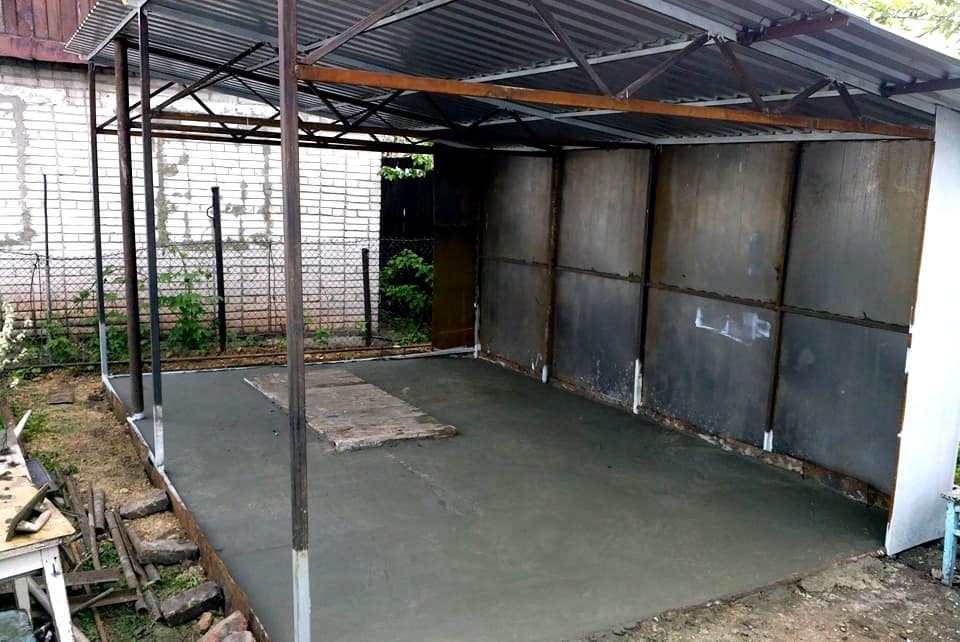

Пошаговая инструкция, как построить сарай из профильной трубы своими руками
Я приветствую всех читателей этой статьи. Хочу написать, как построить сарай из профильной трубы своими руками, подробно описать, где, как и что для этого надо. Говорить о нужности такой постройки, я думаю, бессмысленно. Но сначала немного о видах сараев, а также о плюсах и минусах такого типа построек, причем своими руками.
Я не буду описывать все виды сараев, потому что из чего только их ни строят. Моя тема сегодня – сараи из профильной трубы. Использовать можно любой, я же опишу самый распространенный. По виду внутреннего настила сараи встречаются:
- без пола вообще;
- с бетонным полом;
- с деревянным;
- с покрытием из листового металла.
Первый вариант самый простой, он подходит для хранения инвентаря и предметов дачного обихода: навесного оборудования от мотоблока, насосов для поливки со шлангами. Годится такой сарай для просушки картошки, корнеплодов, их хранения от возможных дождей после копки.
Сараи с бетонной стяжкой или деревянным полом, уложенным своими руками, применяются для хранения техники. Здесь устанавливаются стеллажи для временного хранения собранного урожая, любых других целей. В постройках гаражного типа нередка укладка профнастила или сочетание двух видов покрытия. Содержание животных в металлических неутепленных сараях крайне нежелательно, разве что птиц в летнее время.
По сложности сараи бывают:
- простые, квадратной или прямоугольной формы;
- с перегородками внутри;
- сложной конструкции: с окнами, перегородками, террасой.
- классическая, двухскатная;
- прямая с уклоном;
- арочная.
Я хочу описать простую конструкцию сарая для дачи. Там поместится мотоблок, автомобильный прицеп либо другие подобные приспособления, а также садово-огородный инвентарь. Такой сарай состоит из двух отделов, где оборудуется дверь для входа в хозяйственный отсек, ворота для заезда техники.
Каркасный сарай своими руками
Прежде чем приступить к строительству каркасного сарая, надо выполнить ряд подготовительных шагов. Так, первоначально выбирается оптимальное расположение для будущего объекта. Желательно подобрать участок, чтобы постройка находилась позади загородного дома. Таким образом каркасный сарай с односкатной крышей не будет привлекать к себе большого внимания.
Строительство на частном участке.
Еще одно важное условие – к каркасному сараю должен быть обеспечен беспрепятственный проход, нельзя загромождать или засаживать растениями окружающую территорию. Оптимальным вариантом будет устройство тропинки от каркасного сарая к жилому дому – даже в плохую погоду вы сможете без труда получить доступ к садовому инструменту
Подходящее место, где можно строить каркасно деревянный сарай можно выбрать, придерживаясь следующих правил:
- Строительство объекта желательно проводить на возвышенности (в весеннее время талые воды не будут размывать фундамент, строение прослужит гораздо дольше).
- Дверь в подсобку не должна быть уже ширины тачки, которую вы используете для работ в саду.
- Если вы раньше не имели опыта работы с подобными объектами, разработку схемы каркасного сарая и выбор подходящего проекта лучше доверить профессионалам. Цена каркасного сарая при этом будет выше, однако, профессиональный проект поможет избежать неправильного сооружения объекта в дальнейшем.

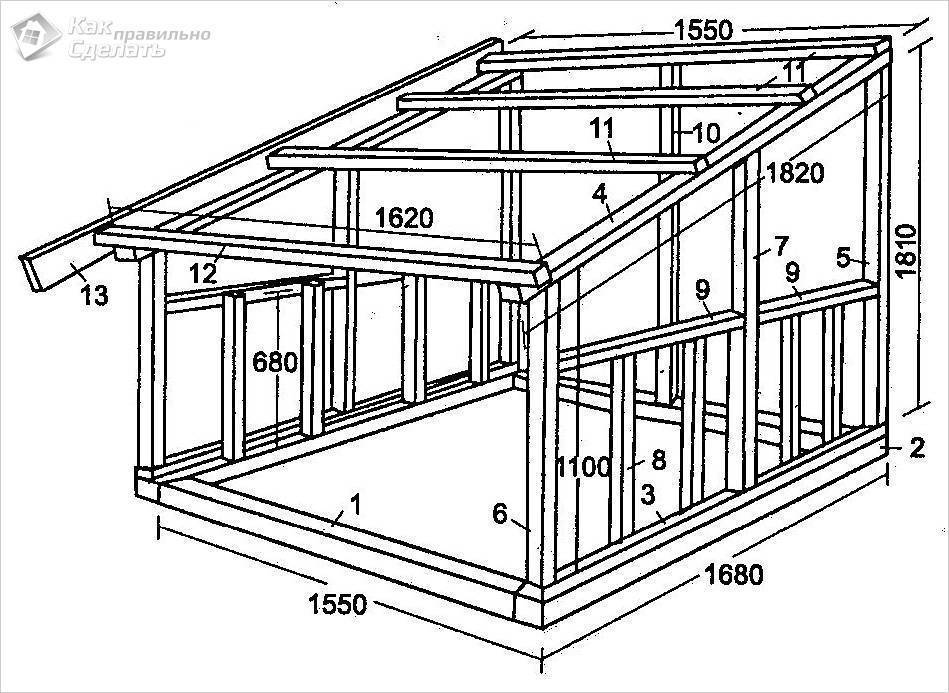

Чертеж постройки для инвентаря.
После выбора удачного места для расположения, начинаются работы, как правильно составить проект каркасного сарая. В проекте обязательно указывается, для каких целей будет использоваться постройка, обозначается тип фундамента, крыши. На основе проекта проводится подсчет необходимых строительных материалов.

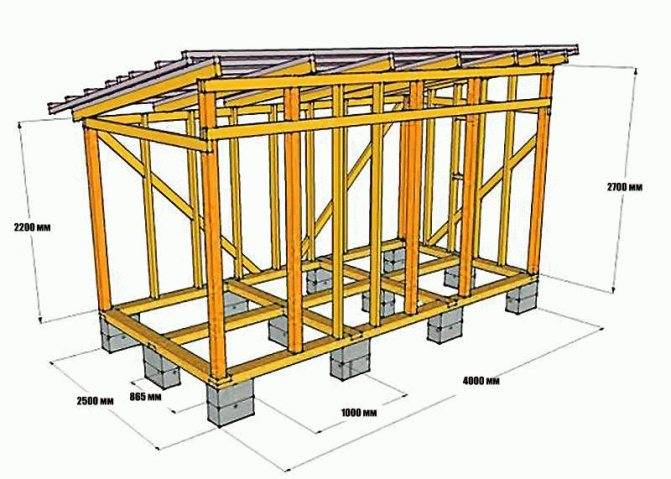

Расчет постройки 6 на 3
Перед строительством каркасного сарая, в первую очередь необходимо нарисовать чертеж каркасного сарая, что позволит грамотно составить перечень необходимых строительных материалов. Расчет каркасного сарая начинается с подборки бруса для нижней обвязки сечением 100 на 100 мм, которого потребуется шесть штук по 3 метра.
Фото помещения для инструмента.
Силовой каркас сарая делается из доски 50 на 100 мм, из нее также монтируется стропильная система крыши. Обрешетка односкатной крыши делается дюймовкой. Стены каркасного сарая обшиваются листами ОСП, которые создают дополнительную жесткость. Также потребуется оцинкованные листы профнастила. Возможно потребуется утеплитель, если будете активно использовать постройку в холодное время года.
Рассчитать примерную смету работ и материалов можно с помощью специальных строительных калькуляторов, которые можно найти на просторах интернета. Помните о том, что каждый проект индивидуален, поэтому полученные расчеты будут только примерными.
