Соблюдаем шаг крепления сэндвич панелей к металлоконструкциям по высоте для отделки дома: вертикальная и горизонтальная раскладка – Обзор

Трехслойные сэндвич-панели: монтаж фасонных элементов

Для чего предназначены фасонные элементы?

Они служат для надежного закрытия стыков панелей: могут быть цокольные, угловые, могут служить для обрамления проемов и пр. Устанавливаются они в соответствии с конструкцией монтажных углов и внахлест герметизации стыков.

Для их установки разработаны специальные правила. Монтаж осуществляется так, чтобы гарантировать герметичность узла. Нахлест для горизонтальных элементов должен составлять от 5 см, для вертикальных 8-10 см. Крепление фасонных элементов начинают от низа строения и ведут по направлению к коньку.

При необходимости отдельные элементы подгоняют, не допуская образования щелей и пропусков. По плоскостям присоединения фасонных элементов к панелям их уплотняют наружным герметиком. Снаружи строения элементы фиксируются к панелям самонарезающимися винтами 28 мм на 4,8 мм с помощью прокладки. Крепление может осуществляться также комбинированными заклепками.

Установка стеновых сэндвич панелей

Монтаж стеновых сэндвич панелей подразделяется на горизонтальный и вертикальный варианты и осуществляется снизу вверх от цоколя. Чтобы снизить эффект вибрации и одновременно обеспечить плотное прилегание к плоскости несущего каркаса используют самоклеящуюся уплотнительную ленту.

При этом особое внимание уделяют правильному стеканию воды. Ширина опоры не должна быть менее 60-ти см

В местах стыковки с оконными и дверными проёмами зачастую требуется обрезка панелей, которая осуществляется инструментами с исключительно холодным видом резки.

Горизонтальный вариант монтажа

Выбор горизонтального или вертикального вариантов монтажа зависит от геометрических характеристик несущего каркаса, а также от способов раскройки панельного материала с целью минимизации отходов. Таким образом, для горизонтального монтажа необходимо обеспечить между захватами расстояние не менее 2,5 м и 0,4 – 0,5 м для концевых свесов.

Процесс монтажа начинается с первого ряда, устанавливаемого на цоколь. Чтобы выдержать правильное ровное направление сэндвич панели выравниваются по заранее нанесённым рискам. Все образовавшиеся стыки и соединения уплотняются с помощью минваты или монтажной пены. Также используют силиконовый герметик.

Вертикальный вариант монтажа

При вертикальном монтаже все технические моменты полностью соответствуют предыдущему. Единственным отличием является начало крепления сэндвич панелей.

В данном случае всю работу начинают с любого, но обязательно нижнего, угла конструкции. Панель также устанавливается на цоколь. Монтируется весь нижний ряд, затем – второй и т.д.

Характеристики конструкции

Панель похожа на многослойный бутерброд. Лицевой и нижний слой изготавливается из жесткого материала, например, из металла, магнезитовой плиты, ДВП, ПВХ. Внутри «бутерброда» располагается утеплитель. Все элементы между собой соединены с помощью холодного или горячего прессования с применением полиуретанового клея.

Выполняется крепление с помощью специального приспособления — это, по сути, замок, который находится в торце плиты.

По габаритам производители готовы предложить разные стеновые сэндвич-панели. Размеры могут в длину достигать восьмидесяти сантиметров. По ширине плиты тоже отличаются, тут только два варианта: 1000 и 12000 мм. В зависимости от используемых слоев будет отличаться и толщина плит, варьируется она в пределах 60−250 мм.

Различаются они и по весу, он будет напрямую зависеть от толщины и типа применяемого утеплителя. Пенополистирол считается самым легким и тонким. Существуют конкретные стандарты по соотношению веса и толщины многослойных плит. Они равны 80 мм/20 кило и 150 мм/25 кило (расчет на метр длины).

Внешний слой

При изготовлении плит металл используется разный. Внешний слой бывает самым разнообразным: традиционный, гладкий, в виде микроволн, с канавками. Потребители любят при строительных работах сочетать разные профили между собой.

Широкий цветовой диапазон не может не радовать — из такого многообразия легко выбрать наиболее подходящий оттенок. Выбор материала обычно производится по внешнему слою, он может быть выполнен из:

• полиэстера;
• алюцинка;
• гипсокартона;
• полидифторионада;
• пластизола.

У каждого из перечисленных материалов свои достоинства. Например, наружный слой из алюцинка не подвергается воздействию высоких температур. Изготавливают его из сплава алюминия и цинка. Такое сочетание хорошо отражает ультрафиолетовое излучение. Если же панели сделаны из оцинкованного металла, то они не боятся коррозии. Такой материал отличается долговечностью и простотой в работе.

Покрытие из гипсокартона — вариант, когда нужно отделать внутренние помещения. Пластизол придает плите повышенную плотность. Панели благодаря ему могут выдерживать механические воздействия, сохраняя свойства и при плохих условиях. Полидифторионад состоит на 80% из пластизола, а на 20% — из акрила. Это соединение помогает защитить плиты от коррозии, перепадов температуры, от ультрафиолетовых излучений.

https://youtube.com/watch?v=RcP87D8I44k

Используемые утеплители

В качестве наполнителя для плит чаще выбирается пенополистирол (пенопласт), пенополиуретан, минеральная вата, стекловолокно. Конечно, хочется знать, какой из этих вариантов самый предпочтительный при строительных работах.

Пенополиуретан считают самым лучшим теплоизолятором. У него коэффициент теплопередачи составляет около 0,027 Вт/мК, после него по качеству идет пенополистирол (коэффициент 0,037), далее — минеральная вата (0,042). Пенополиуретан — очень прочный материал, который не поражается плесенью и грибком. Он входит в список трудносжигаемых веществ.

Но более высокая пожаробезопасность у тех панелей, при изготовлении которых задействовали минеральную вату. Этот утеплитель изготавливается из базальтового волокна, которое не поддерживает горение. Минеральная вата хорошо переносит воздействие разных агрессивных веществ.

Утеплители из стекловолокна по своим характеристикам напоминает базальтовое волокно. Многослойные плиты, в центре которых располагается стекловолокно, устойчивы к вибрации, негорючие, весят очень мало. Вот только они неустойчивы к перепадам температур, присутствует возможность деформации и усадки.

Есть варианты плит, при изготовлении которых используется комбинированный утеплитель. Такой наполнитель состоит обычно из минеральной ваты и пенополистирола. Такой материал очень прочный, он не подвергается горению. Поэтому чаще приобретается именно этот вариант, несмотря на то, что цена у него немного выше, чем у перечисленных выше наполнителей.

Подготовка к монтажным работам

Подготовка основания

Сэндвич-панели не являются самостоятельным несущим материалом. Поэтому они должны монтироваться на предварительно собранный каркас. Перед началом работ необходимо удостоверится в том, что расстояния между вертикальными стойками и горизонтальными перекладинами соответствуют размерам применяемых панелей.

Поверхность цоколя должна быть очищена от пыли и грязи и обработана антикоррозийными или антисептическими составами.

Установка сэндвич панелей может производиться на следующие виды оснований:

• Металлический каркас. Крепление панелей производится при помощи специальных самосверлящих винтов. Для этого в опорных элементах выполняются отверстия немного меньшего диаметра, в которые потом вкручивается винт.

• Деревянные направляющие. Для фиксации сэндвич панелей можно использовать обычные саморезы по дереву.
• Бетонное основание. Используются дюбели, которые вставляются в предварительно просверленные отверстия, после чего панели закрепляются при помощи анкеров.

Инструкции по установке сэндвич-панелей в горизонтальном расположении.

1. Для разгрузки больших сэндвич-панелей и профлистов необходимо использовать вилочные погрузчики с опорой и большим расстоянием между клыками вил.

2. Монтаж сэндвич-панелей следует начинать со стартовой отделки, выполненной с использованием толстого листового металла. Соответствующее положение элемента необходимо проверять с помощью уровня. Это позволит надлежащим образом установить первую панель.

3. Все места стыка сэндвич-панелей с каркасом должны быть герметизированы с помощью непромокаемого самоклеящегося уплотнителя. Самоклеящийся уплотнитель следует использовать как на стартовой отделке, так и на фундаментных основаниях, колоннах каркаса, рамах, ригелях и прогонах.

4. Перед укладкой первого ряда панелей необходимо закрепить наружный подоконник с соответствующим капельником для отвода дождевой воды от поверхности стен или кладки. Закрепление подходящего подоконника после укладки сэндвич-панелей может стать невозможным.

5. Учитывая значительный вес, перемещение сэндвич-панелей должно выполняться несколькими сотрудниками. Перед тем, как крепить панели к каркасу, необходимо снять защитную пленку с внутренней стороны. Учитывая возможность загрязнения панелей на строительной площадке, пленку с наружной стороны необходимо удалить как можно позднее. Однако это следует сделать в течение 3-х недель от даты производства.

6. Если это необходимо, сэндвич-панели можно аккуратно прибить с помощью деревянного бруска, чтобы не повредить замки и края.

7. Перед креплением панелей необходимо проверить их установку с помощью длинного уровня.

8. Монтаж панелей к стальному каркасу осуществляется с помощью саморезов. Это должны быть саморезы для стали, обязательно с уплотнительной шайбой

При этом необходимо обратить внимание на соответствующую установку механизма дрели, защищающего от образования нежелательных углублений в наружной облицовке. Саморезы должны крепиться на расстоянии 3,5 см от края панели

9. Следует помнить об использовании самоклеящегося уплотнителя на последующих доступных элементах каркаса.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную герметичность и взаимодействие соседних панелей, а полиуретановая прокладка, применяемая с замком, обеспечивает непрерывность теплоизоляции между сэндвич-панелями.

11. Сэндвич-панели являются материалами относительно легкими. Они не могут выдерживать какую-либо нагрузку, кроме собственного веса. Вес сэндвич-панелей толщиной 100 мм составляет примерно 12,5 кг на квадратный метр. В зависимости от их длины их следует перемещать с использованием специального оборудования. Balex Metal поставляет сэндвич-панели, подрезанные с точностью до миллиметра. Иногда, однако, их необходимо подгонять на строительной площадке. Резку можно выполнять только с помощью пил или лобзиков, оснащенных зубцами для резки стальных листов.

12.  При выполнении последующих этапов монтажа необходимо соблюдать технологические щели между досками, размером от 10 до 20 мм. Для непрерывности теплоизоляции эти щели должны быть тщательно заполнены пенополиуретаном низкого давления. Вертикальная отделка металлическими листами, прикрывающими деформационные швы между панелями, должна быть выполнена в пространственной версии так, чтобы они могли компенсировать возможные тепловые движения облицовки панелей. Их вертикальное положение должно контролироваться с использованием длинного уровня. А крепление с помощью саморезов с прокладкой или герметичных заклепок на расстоянии примерно 30 см.

Вертикальный или горизонтальный монтаж?

Если вы ищете информацию о том, как построить дом из сэндвич панелей, нужно четко понимать принцип технологии монтажа. Это может быть горизонтально-ориентированный или вертикальный монтаж. Выбирают одну из монтажных технологий, придерживаясь следующих указаний: при величине этажа от трех до шести метров проводится вертикальное крепление, а если высота этажа больше 6 м — используют горизонтальную обшивку.

Вертикальный монтаж: каждая панель крепится к металлическому направляющему и к потолку, последовательно соединяется друг с другом. Герметик закладывают с двух сторон: если у вас жилой дом, вы будете избавлены от щелей и спасены от морозов. Выбор герметика осуществляется с учетом внешних температур и погодных условий вашего региона. Процесс установки начинается слева направо от угла здания.

Горизонтальный монтаж целесообразен в тех случаях, когда из-за высоких этажей (свыше 6 метров) вы не желаете увеличивать бюджет на установку строительных лесов и вызов крана. В данной технологии захваты для монтажа располагаются на колоннах каркаса, а стеновые полотна укладываются по принципу «верхняя панель на нижнюю». Последовательность крепления — снизу вверх, пазы размещаются внизу для легкости водостока. Горизонтальный шаг каркаса не должен превышать 6 метров.

Захваты для монтажа сендвич панелей

Для удобного захвата и монтажа больших панелей применяют механические (винтовой механизм) и вакуумные захваты.

Механические захваты позволяют поднять панель как в горизонтальном положении (для этого применяют захват-стубцину с винтовым механизмом), так и в вертикальном (механич. захват «Майна — Вира»).

Механическое крепление панелей занимает определенное время.

Если использовать вакуумный захват времени уходит значительно меньше, так как панель в таком случае крепиться быстрее. Однако существенным моментом является более высокая цена вакуумного захвата для сендвич панелей.

Данное оборудование, захваты как механические или вакуумные, можно взять на прокат на период стройки.

Готовые панели (более массивные и большие по размеру) поднимаются при помощи крана или лебедки. Сборные варианты проще в монтаже и их легче поднять на необходимую высоту.

Что нужно сделать перед монтажом сэндвич-панелей

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

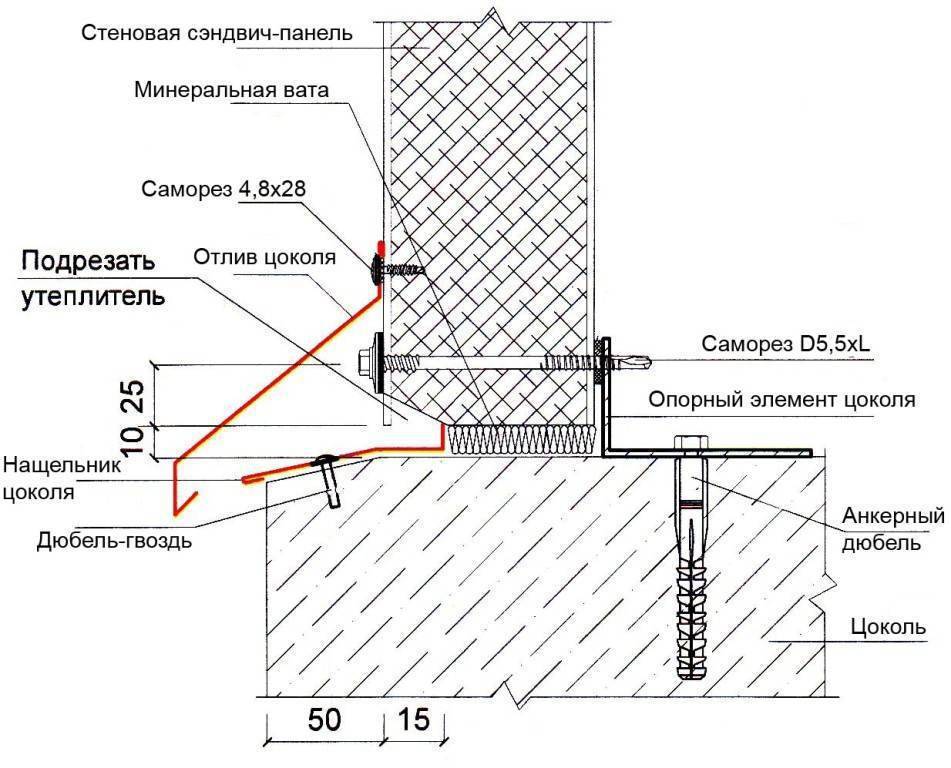

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

• В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
• «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
• Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

Монтаж окон в сэндвич панель узлы — Мир остекления

Сэндвич-панель – относительно новый, но уже набирающий популярность материал, имеющий многослойную структуру. Зачастую структура состоит из толстого слоя утеплителя, находящегося между двумя листами жесткого покрытия. Благодаря таким характеристикам, сэндвич-панель способна значительно утеплить оконные откосы – область, которая чаще всего становится причиной нарушения микроклимата помещения.

Изначально такая комбинация предназначалась как основа для строительства жилых помещений эконом-класса. Но со временем открылось более глобальное производство, в основе которого лежали такие вещества, как пенополиуретан и полистирол.

На сегодняшний день технология изготовления таких панелей изменилась в соответствии с требованиями современного строительства.

В качестве утеплителей используют базальтовое волокно и стекловолокно, а для покрытия – сплавы цинка, алюминия, стали, пластизола.

Монтаж окон в сэндвич панели

Andrey

4332 0 1

Оконные сэндвич-панели представляют собой специальный трехслойный материал для монтажа откосов. С их помощью можно не только красиво оформить оконный проем, но и сделать его максимально теплым и сухим, единственное, для этого необходимо соблюдать определенную технологию монтажа. Поэтому ниже я подробно расскажу вам, как сделать оконные откосы из сэндвич панелей своими руками.

Откосы из сэндвич-панелей

Несколько слов о сэндвич панелях

Сэндвич панели для откосов для окон состоят из двух пластиковых листов, между которыми расположен утеплитель. В качестве последнего может использоваться:

• пенополиуретан;
• экструдированный пенополистирол;
• свободновспененный пластик.

Благодаря наличию утеплителя уменьшается количество теплопотерь через оконный проем. Что касается самого пластика, то он бывает самых разных цветов. Это позволяет подобрать панели под любое окно.

Многие люди считают, что предназначены сэндвич панель для пластиковых окон, однако, их точно также можно использовать и для деревянных стеклопакетов. Благодаря такой отделке они не будут замерзать.

Еще одно достоинство данного решения заключается в том, что окна в сэндвич панелях не запотевают (при условии нормальной влажности внутри помещения). Кроме того, материал легко монтируется, в чем вы можете убедиться ниже, а также не требует дополнительной отделки, что тоже является большим его плюсом.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров

Это может быть:

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.
• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.
• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Видео

Наглядный пример сборки дома из сэндвич-панелей в нашем видео-блоке.

Резюмируя вышесказанное, можно сделать следующий вывод. Монтаж стеновых сэндвич-панелей при отсутствии специальных навыков и знаний в данной области лучше доверить специалистам. Особенно это касается резки и обработки краев панелей, подгонки элементов друг к другу. Кроме всего прочего, справиться своими силами вряд ли получится хотя бы потому, что для подъема панелей потребуется спецоборудование.

Грамотно проведенный монтаж сэндвич-панелей – результат долговечности конструкций и длительный эксплуатационный срок материала.

Возможно вам также будет интересно прочитать про особенности текстуры декоративной штукатурки.

Установка стеновых сэндвич панелей

Монтаж стеновых сэндвич панелей подразделяется на горизонтальный и вертикальный варианты и осуществляется снизу вверх от цоколя. Чтобы снизить эффект вибрации и одновременно обеспечить плотное прилегание к плоскости несущего каркаса используют самоклеящуюся уплотнительную ленту.

При этом особое внимание уделяют правильному стеканию воды. Ширина опоры не должна быть менее 60-ти см

В местах стыковки с оконными и дверными проёмами зачастую требуется обрезка панелей, которая осуществляется инструментами с исключительно холодным видом резки

В местах стыковки с оконными и дверными проёмами зачастую требуется обрезка панелей, которая осуществляется инструментами с исключительно холодным видом резки.

Горизонтальный вариант монтажа

Выбор горизонтального или вертикального вариантов монтажа зависит от геометрических характеристик несущего каркаса, а также от способов раскройки панельного материала с целью минимизации отходов. Таким образом, для горизонтального монтажа необходимо обеспечить между захватами расстояние не менее 2,5 м и 0,4 – 0,5 м для концевых свесов.

Процесс монтажа начинается с первого ряда, устанавливаемого на цоколь. Чтобы выдержать правильное ровное направление сэндвич панели выравниваются по заранее нанесённым рискам. Все образовавшиеся стыки и соединения уплотняются с помощью минваты или монтажной пены. Также используют силиконовый герметик.

Вертикальный вариант монтажа

При вертикальном монтаже все технические моменты полностью соответствуют предыдущему. Единственным отличием является начало крепления сэндвич панелей.

В данном случае всю работу начинают с любого, но обязательно нижнего, угла конструкции. Панель также устанавливается на цоколь. Монтируется весь нижний ряд, затем – второй и т.д.

Подготовка места

Прежде чем приступить непосредственно к монтажным работам, необходимо правильно провести подготовительные мероприятия. К ним можно отнести сборку самого каркаса сооружения, определение соответствия будущих мест крепления панелей, их горизонтальность, плоскостность, вертикальность и параллельность. Особым образом требуется подготовить места контакта и примыкания.

Если планируется монтаж материала на конструкции из стали, то предварительно они должны быть покрыты лакокрасочным антикоррозионным покрытием.

Если же потенциальное основание будет железобетонным, то каркас должен быть обследован на счет натеков раствора, загрязнений и пыли.

Он должен быть хорошо очищен и выровнен. Лишь после этих процедур проводится разметка точек крепления низа листов на колоннах сооружения.

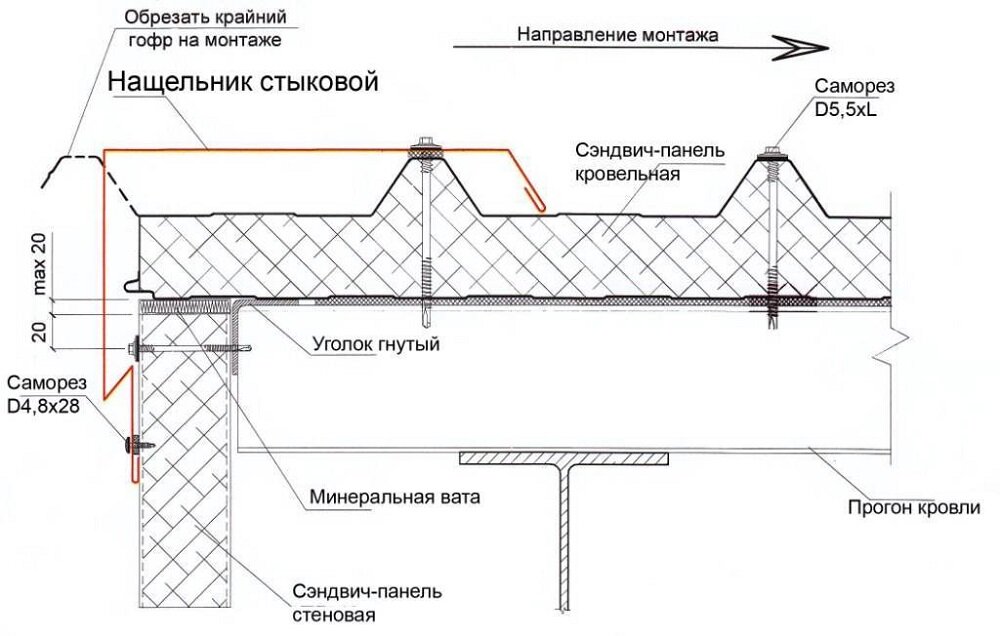

Монтаж кровельных панелей

Отделка кровли обычно начинается после установки стеновых панелей. При длине ската менее 12 метров желательно использовать цельные листы, чтобы избежать лишних работ по устройству горизонтальных швов. Если же покрытие будет монтироваться в несколько рядов, в месте стыка необходимо обрезать нижнюю обшивку и слой утеплителя устанавливаемой поверх панели на величину нахлеста:

• 300 мм и более для угла наклона кровли до 10°.
• 200 мм для более покатых крыш.

Важно обеспечить герметичность кровельного покрытия в местах продольных стыков. Для этого в пазы соединительных замков непосредственно перед установкой панелей наносится силиконовый герметик, а затем узлы крепления сэндвич панелей обрабатываются гидроизоляционными составами

Когда применяется вертикальный и горизонтальный монтаж?

Способ вертикального монтажа используется при возведении зданий высотой не более 6 метров. Панели крепятся к каркасу здания на уровне цоколя и потолочной опоры, а также прочно соединяются между собой. Конструкция получается надежной и прочной, отсутствуют мостики холода, поэтому здание прослужит долго. Данный способ обладает и еще одним преимуществом. Для монтажа не требуется строительная техника для проведения высотных работ и подъемные механизмы.

При высоте здания более 6 метров потребуется автокран, строительные леса или каретка для работы на высоте. Для высотных зданий также необходимо укрепить каркас, чтобы избежать прогиба длинномерных конструкций.

Для возведения высотных зданий рекомендуется использовать горизонтальный способ монтажа панелей, которые крепятся к вертикальным колоннам каркаса. Панели укладывается поочередно снизу вверх, расстояние между колоннами при этом не должно превышать 6 метров. В результате получается плотная и сплошная обшивка здания.

Подготовка места

Прежде чем приступить непосредственно к монтажным работам, необходимо правильно провести подготовительные мероприятия. К ним можно отнести сборку самого каркаса сооружения, определение соответствия будущих мест крепления панелей, их горизонтальность, плоскостность, вертикальность и параллельность. Особым образом требуется подготовить места контакта и примыкания.

Если же потенциальное основание будет железобетонным, то каркас должен быть обследован на счет натеков раствора, загрязнений и пыли.

Он должен быть хорошо очищен и выровнен. Лишь после этих процедур проводится разметка точек крепления низа листов на колоннах сооружения.

Подготовка к монтажным работам

Каркас должен быть точно собран

Следует обратить внимание на размер стоек как по горизонтали, так и по вертикали. Их размер не должен превышать габариты панели

В ином случае монтаж слоёных элементов будет невозможен

Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга. Поверхность у грунта требуется обработать антикоррозийным составом

В ином случае монтаж слоёных элементов будет невозможен. Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга. Поверхность у грунта требуется обработать антикоррозийным составом.

Виды оснований для установки сэндвич-панелей:

• Металлическая ферма. Панели закрепляют к каркасу при помощи специализированного инструмента — винта самосверлящего. Опорный элемент при этом должен быть оснащён по месту монтажа отверстиями под винты, но немного меньшего диаметра.
• Направляющие из дерева. Для крепления применяют обыкновенные саморезы для деревянных изделий.
• Бетон. Потребуются дюбели, которые предстоит вставлять в заранее приготовленные поверхности. Закрепление производят анкерами.

Некоторые производители выпускают самонесущие сэндвич-панели и для их монтажа требуется лишь фундамент.

https://youtube.com/watch?v=fpb34x1duAs

Доставка на объект и подъём на место

Транспортировка готовых панелей с производства на объект строительства должна осуществляться грузовым транспортом в транспортном пакете. Поднимает на требуемую высоту такой пакет специальный вакуумный кран — он имеет присоски, которыми цепляет пакет. Если такое оборудование отсутствует, то можно осуществлять подъём пакета обычным краном или же лебёдкой с текстильными канатами. Однако потребуются дополнительные действия, чтобы не допустить повреждения сэндвичей:

• Стропы должны быть мягкими.
• Захватывать пакет стропами запрещено. Для этого требуется применять специальные мягкие прокладки.
• Замки панелей требуется дополнительно защитить от повреждений стропами при помощи распорочных брусков длиною 120 см. Их следует равномерно расположить внизу и вверху пакета.
• Поднимать панели с паллет запрещено. Их нужно снять и перенести на ровную поверхность.

Несоблюдение данных правил приведёт к повреждению материала и убыткам.

Инструменты для обработки материала

Особенности обработки различных видов материала:

1. OSB или СИП-панели. Подойдут ручные инструменты. Однако для идеально гладкого среза, который позволит вплотную подогнать две срезанные плоскости лучше воспользоваться электроциркуляркой. Электролобзик не подойдёт — велик риск повредить кромку из-за поступательных движений пилы.
2. Сталь. Задача при обработке — не повредить внутренний слой термоизоляции. Поскольку плазменные резки, болгарки или шлифовальные машины разогревают режущую поверхность, то их использовать не рекомендуется. Защитный слой будет повреждён. Требуется инструмент для холодной обработки — циркулярка или лобзик.
3. Пластик. Не предъявляет высоких требований к инструменту. Можно пилить ножовкой или лобзиком.

Обратите внимание! Во всех случаях во избежание повреждения кромки следует использовать острый инструмент. В противном случае на срезе возможно появление трещин и заусенцев

Для создания отверстий следует применять обычную дрель

Для создания отверстий следует применять обычную дрель.

Торцевание плит делают строго в горизонтальной плоскости. Желательно проверить линию при помощи уровня, но отмерять её обязательно угольником. Лучше несколько раз отмерять, чтобы не вызвать повреждений края кромки. Вначале режут облицовку, а затем уплотнитель. Все слои сразу отрезать не рекомендуется во избежание повреждений.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Комментарии

Вертикальный монтаж сэндвич панелей как правило начинается с цоколя в том случае если высота самого здания превышает высоту панелей и идет снизу вверх отдельными ярусами до тех пор пока не достигнет требуемой высоты сооружения. Компенсационный шов должен быть также предусмотрен между отдельными ярусами.

Как правило на цоколь устанавливаются доборные элементы или как его еще называют цокольный нащельник, в случае необходимости может потребоваться прослойка из минеральной ваты. При помощи грузоподъемных приспособлений сэндвич панели в вертикальном положении устанавливаются на цоколь здания. Вертикальность угловой сэндвич панели необходимо проверить с помощью отвеса, прислонить к прогонам и зафиксировать саморезами.

Саморезы необходимо устанавливать у краев сэндвич панелей. Начинать крепление сэндвич панелей всегда необходимо с верхнего торца и продолжать крепление к прогонам спускаясь вниз

После того как сэндвич панель смонтирована в ее замок наносится уплотнительный герметик и только после этого в пазы закрепленной панели вставляется следующая панель которая фиксируется саморезами аналогично предыдущей. Монтаж сэндвич панелей подразумевает полное прилегание между замками «шип-паз», необходимо тщательно следить за этим.

Доборные элементы, нащельники, отливы, используемые в оформлении фасада здания необходимо использовать согласно проектно-сметной документации. Крепление доборных элементов происходит с помощью саморезов с крестообразным шлицем и полукруглой головкой.
