Садовый измельчитель своими руками

Из каких приборов можно сделать измельчитель своими руками

Для изготовления измельчителя для веток своими руками потребуется металл для станины, бункера для стружки и защитного кожуха, мотор (обычно используется от мотоблока или стандартный электрический двигатель), режущий механизм и метизы для сборки.

Болгарка

Измельчитель веток из болгарки по своей конструкции является самым простым. Для его сборки понадобится:

аппарат для сварки;
металл и уголок;
оцинкованная выварка или куб;
метизы (болты с гайками, шайбы, хомуты);
ножи и втулки.

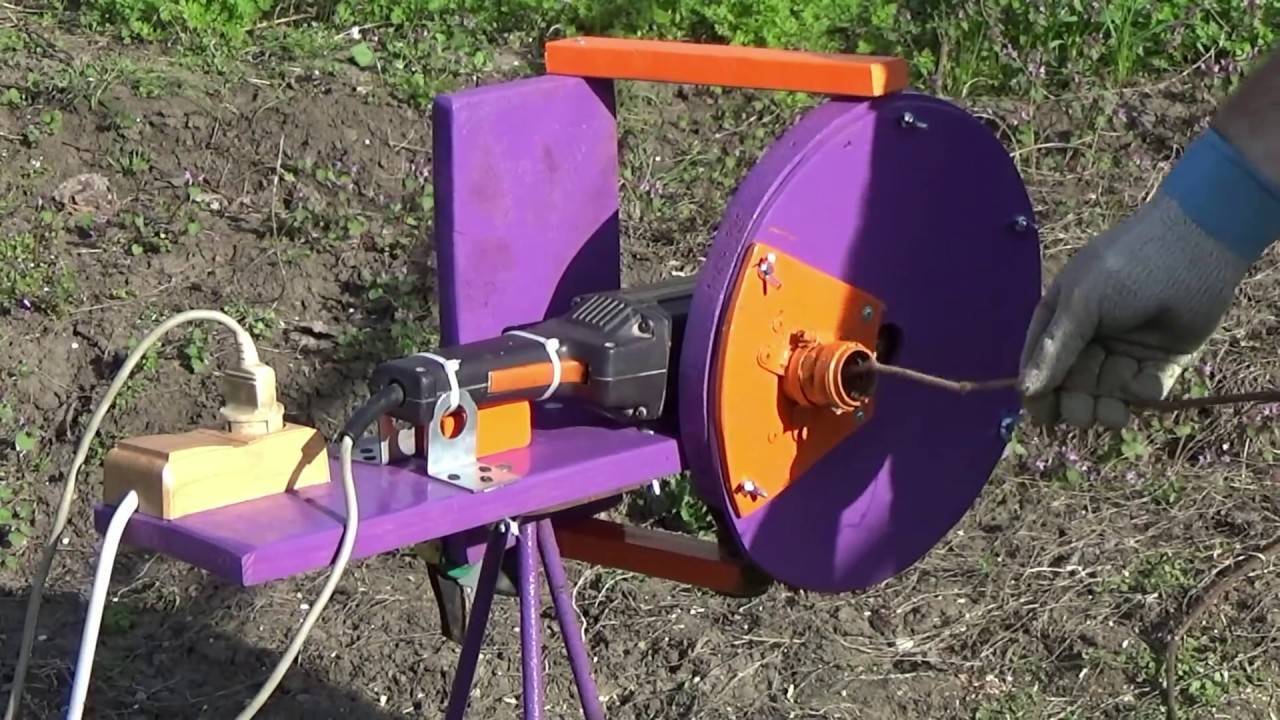

Готовый самодельный измельчитель из болгарки

Алгоритм сборки следующий:

Шаг 1. Изготовление станины из металлического уголка. По форме она будет напоминать табуретку.
Шаг 2. Установка бункера для подачи веток или ботвы. Выварка или куб монтируется на верхнюю часть станины, в ее дне прорезается отверстие для установки вала.
Шаг 3. Монтаж рукава для выброса опилок. Для этого внизу выварки прорезается отверстие, куда устанавливается специальный рукав.
Шаг 4. Установка болгарки. Она монтируется под вываркой на специальный вал и закрепляется метизами. На саму болгарку фиксируются ножи (это может быть стандартный нож, а может быть самодельно изготовленный из автомобильной рессоры). После этого болгарку можно включать в сеть и использовать в качестве измельчителя.

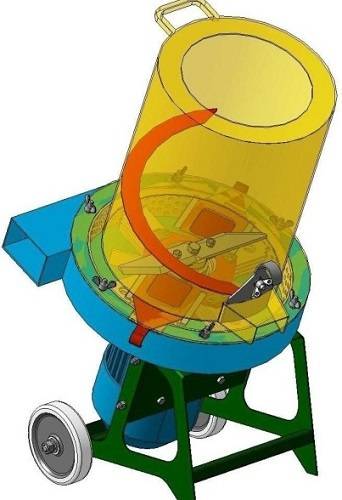

Простейшая схема дробилки из болгарки

Стиральная машина

Измельчитель из стиральной машины своими руками будет не слишком мощным, его можно будет применять только для утилизации травы, тонких ветвей, ботвы растений. Зато он прост в изготовлении. Как и в предыдущем случае при сооружении агрегата необходимо сварить станину, а на нее установить саму стиральную машину. В корпусе следует сделать отверстие для удаления опилок. Сам же каркас будет использоваться как бункер для веток и травы.

Далее к нижнему отверстию нужно смонтировать рукав для удаления опилок и щепы. Под корпусом следует установить режущий механизм. Ножи рекомендуется изготавливать из автомобильных рессор. По своему внешнему виду они похожи на ножи в блендере, но только размер их существенно больше. Устанавливаются ножи на втулку, которая с помощью ременной передачи соединяется с электродвигателем.

Монтаж режущего механизм является завершающим этапом. После него измельчитель можно включать и использовать в работе.

Рекомендуем посмотреть видео о том, как соорудить дробилку для веток своими руками.

Мотоблок

Алгоритм сборки похож на изготовление агрегата на базе болгарки или стиральной машины. В первую очередь так же варится станина, которая устанавливается на мотоблок. На нее устанавливается бункер, куда впоследствии будут помещаться ветки. Оттуда же через специальный рукав будут удаляться опилки и щепа.

Принцип работы аналогичен: мощность двигателя будет передаваться на вал с режущим механизмом через ременную передачу.

Мотоблок, как правило, бензиновый, поэтому для его работы необходимо топливо, масло и грамотное техническое обслуживание. Кроме того, данный вариант позволяет использовать мотоблок не только для измельчения веток, но и для других садово-огородных работ.

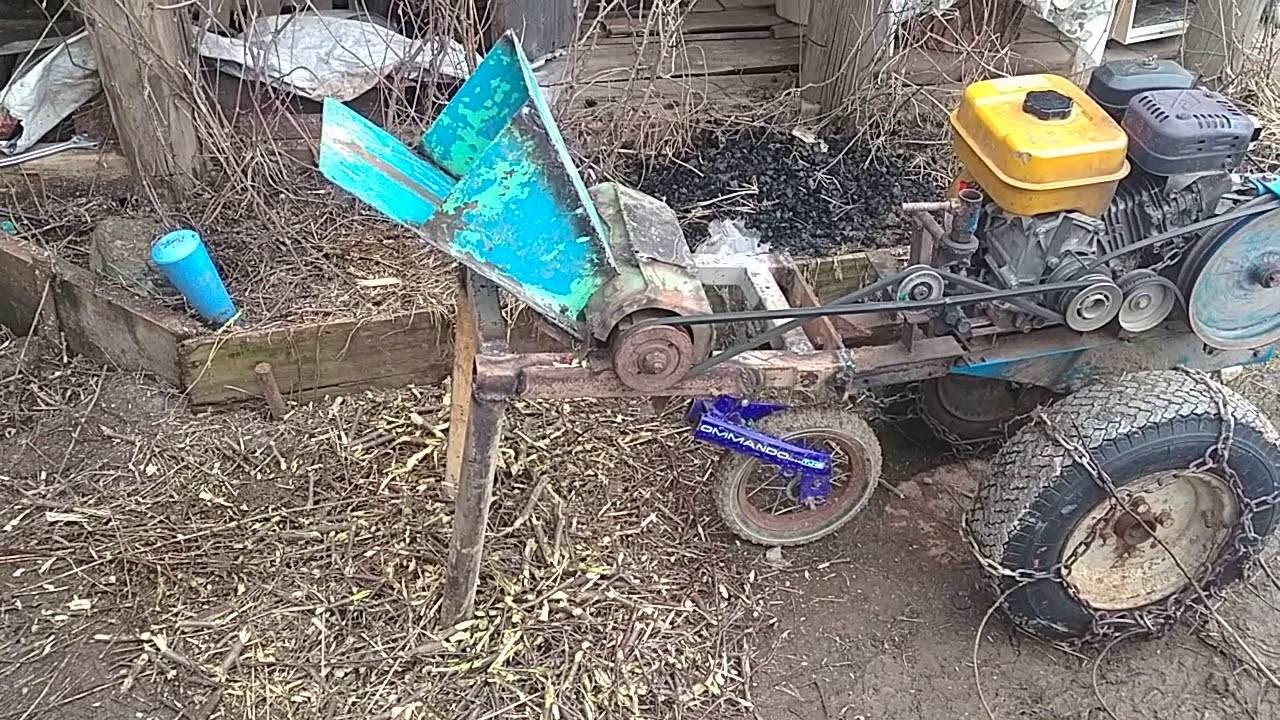

Веткодробилка, сооруженная из мотоблока

Другая техника

В качестве основы для измельчителя можно использовать и другие агрегаты:

Перфоратор и схожие по конструкции инструменты. Алгоритм сборки в этом случае будет аналогичен изготовлению устройства из болгарки.
Пылесос. Сборка — как при использовании стиральной машинки.
Погружной насос. Главное условие – наличие вала отбора мощности, через который она будет передаваться на вал с режущим механизмом.

При работе с измельчителем необходимо соблюдать правила техники безопасности:

накрыть устройство защитным кожухом для того, чтобы избежать травм вылетающими ветками и травой;
носить защитные очки во время работы;
избегать повышенной влажности в процессе эксплуатации, особенно, если измельчитель изготовлен из электроприбора;
давать отдыхать устройству, в этом случае агрегат прослужит дольше.

Как сделать самодельный измельчитель яблок

Помимо щепореза, в приусадебном садоводстве очень популярен эффективный и достаточно производительный измельчитель для яблок. Такой агрегат выполнить не слишком сложно, руководствуясь следующими рекомендациями:

из листового метала d 80 мм на токарном станке выполнить ступени выхода для вала и под подшипники;
на фрезерном станке изготавливается зубчатый вал с треугольными насечками по всей длине зубьев;
для изготовления корпуса может использоваться наружная стальная часть старой стиральной машины с вертикальной загрузкой, сваренная в цельный короб;
выполнение в коробе маленького зазора, который приходится на расстояние между рабочим валом и стенкой корпуса;
для плавного вращения вала и надёжного его закрепления используются стандартные подшипниковые узлы из циркулярки;
сваривание из уголков опорной рамы и выполнение деревянного основания для установки емкости под прием выходящей из измельчителя массы;
применение специальной пускорегулирующей аппаратуры для обустройства блока управления, что позволит включать и выключать оборудование;
фиксация ремня посредством специального болта и прикручивание на раму рукояти и роликов, упрощающих эксплуатацию агрегата.

На заключительном этапе, на верхние углы рамы, при помощи болтов, фиксируется корпус. Электродвигатель размещается в боковой части конструкции.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Выбор ножа

Для того, чтобы измельчитель веток для дачи, собранный своими руками обладал достаточной эффективностью необходимо правильно подобрать режущие элементы. Существуют следующие варианты:

нож в виде диска позволяет измельчать ветви диаметром менее 2 см, траву и стебли;
во фрезерной системе режущие элементы способны справляться с толщиной сухих веток примерно в 8 см, мокрый материал забьет фреза;
фрезерно-турбинный нож считается самым распространенным вариантом, он измельчает ветви любой толщины.

От выбранного варианта будет зависеть результативность всей конструкции. Для получения сырья, используемого в работе твердотопливных котлов наиболее подходит последний вариант.

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
Электродвигатель, магнитный пускатель и проводка.
Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

сварочный аппарат;
электродрель с набором свёрл по металлу;
угловая шлифмашина (в просторечье «болгарка»);
точильный станок (наждак);
набор гаечных ключей;
молоток;
металлическая линейка, рулетка;
маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Подключение к электрической сети

Для подключения устройства к питающей сети, на заднем конце опорной доски монтируем накладную розетку, спаренную с выключателем. Штепсельная вилка шлифовальной машины будет включаться в розетку

Но, беря во внимание, что выполняемые агрегатом работы достаточно опасные, один из питающих проводов пускаем через выключатель – так можно быстрее и проще включить или отключить питание

При использовании измельчителя будут задействованы обе руки, поэтому пусковую кнопку болгарки можно зафиксировать во включенном положении нейлоновой стяжкой.

В завершении тщательно шлифуем все деревянные части, удаляем ржавчину, острые выступы и заусенцы с металлических и окрашиваем конструкцию.

Самодельный измельчитель

Составление чертежа

Для того, чтобы не пришлось переделывать частично собранный садовый аппарат, необходимо грамотно составить чертеж, учтя в нем размеры и форму всех доступных деталей.

В этом помогут многочисленные форумы, на которых пользователиобсуждают наиболее удачные конфигурации и технические решения. Кроме того, там также делятся опытом самостоятельного изготовления измельчителей садовых отходов и мусора, выкладывая не только чертежи, но и фото с видео своих устройств, а также оставляют отзывы об их работе.

При составлении схемы вы сможете определить расположение крепежных отверстий и сварных швов. Это позволит сначала сделать отдельные детали с заранее просверленными отверстиями, а затем без подгонки прикрепить к ним соответствующие агрегаты.

Готовые чертежи можно найти в интернете, после чего на их базе самому сделать новый чертеж с размерами, в котором будут учтены особенности доступных деталей и механизмов.

Основное преимущество этого способа в том, что он избавляет от необходимости самостоятельно определять и просчитывать общую конфигурацию готового устройства и расположение основных элементов.

Вот чертежи некоторых устройств, которые можно использовать в качестве базовых:

Как сделать измельчитель веток своими руками: поэтапная инструкция

Порядок действия простой, сделать необходимо следующее:

подобрать чертеж;
приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
изготовить ножи;
соорудить кожух и куб для подачи веток или травы;
установить все устройства на станину.

Ищем чертеж или составляем его самостоятельно

Рекомендуется использовать готовые чертежи, но, при этом, корректировать их с учетом размеров имеющихся деталей. В первую очередь это касается двигателя, поскольку от его габаритов будут зависеть размеры станины и схема размещения всех агрегатов.

Простейшая схема веткодробилки

Примером чертежа того, как сделать садовый измельчитель своими руками на базе электродвигателя может быть несколько вариантов схем:

В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.

Подробный чертеж для сооружения устройства

Готовим инструменты и материалы

Изготовление самодельного измельчителя требует времени, материалов и инструментов. Некоторые комплектующие могут “ударить по карману” в случае, если их нет в наличии, и они будут покупными. Экономический смысл в самостоятельной сборке устройства будет при условии, если оно будет дешевле в несколько раз по сравнению с ценой в магазине.

Некоторые комплектующие для измельчителя

В первую очередь необходимо озаботиться двигателем. В зависимости от толщины перерабатываемых веток подбирается мощность мотора. Двигатель мощностью до 1,5 кВт позволяют утилизировать траву и ветки толщиной до 2 см. Но самые популярные устройства комплектуются мотором мощность в 3-4 кВт. Они перерабатывают ветки диаметром до 5 см.

Для передачи усилия с двигателя на вал с режущим механизмом потребуются, как минимум, 2 шкива и подшипника. Также может возникнуть потребность и в шестеренках. Оптимальная скорость вращения режущего механизма – 1500 оборотов в минуту. Она обеспечит необходимую производительность и длительный период эксплуатации двигателя.

Также потребуются ножи, о чем уже говорилось выше ножи. Можно использовать дисковые пилы или фрезы. А еще допустимо изготовить режущие элементы самостоятельно, например, из фуганка. Во втором случае производительность и качество работы агрегата оставит желать лучшего.

Для станины необходимы трубы, а для сварки кожуха и бункера для подачи веток — листы металла.

Изготовление станины

Двигатель, бункер и режущий механизм крепятся на станину. Это — сварная конструкция из труб или металлических уголков. Ее размеры определяются на основании чертежа. Для изготовления потребуется болгарка и сварочный аппарат. При работе со сваркой необходимо соблюдать правила техники безопасности и надевать защитные очки.

Станина — основа будущего агрегата

Изготовление режущего механизма

Режущий механизм представляет собой вал, на который монтируются ножи. В их качестве можно использовать диск от болгарки, фрезы, дисковые пилы. Можно изготовить ножи из автомобильной рессоры. Для этого придется их заточить.

Несколько вариантов режущих элементов

Сборка агрегата

Порядок действий:

Сбор режущего механизма. Ножи помещаются на вал, между ними прокладываются шайбы для того, чтобы исключить трение режущих элементов друг о друга. С обоих сторон вала ножи закрепляются гайками.
Монтаж режущего механизма на станину. Для этого в станине проделываются отверстия, а сам механизм крепится на нее с помощью гаек и болтов. Предварительно следует напрессовать подшипники на вал.
Установка электродвигателя и ременной или цепной передачи.
Монтаж защитного кожуха, бункера и рукава для выброса щепы.
Установка кнопки пуск/стоп.

Что делать с щепой

После измельчения древесины, травы и листьев, возникает закономерный вопрос: куда девать полученную щепу и рубленую зелень? Не следует думать, что у вас в саду появилось несколько новых куч мусора. На самом деле вы стали обладателем ценнейшего сырья.

Вот только некоторые возможности использования щепы и молотой травы:

в качестве мульчи;
щепу, как наполнитель при производстве арболита;
древесиной можно топить, как вариант делать топливные брикеты;
в пищевой промышленности (щепа таких деревьев как вишня, груши, слива используется в коптильнях, при изготовлении алкогольных настоек);
в декоративных целях (различные поделки);
из щепы делают плита типа OSB или ДСП;
траву, как и опилки, можно использовать для заготовки компоста;
из рубленой зелени делают питательные настои для подкормки растений;
молотую зелень применяют для кормления домашней птицы.

Это только некоторые, но далеко не все возможности применения щепы и зелени.

Сделать самостоятельно садовый шредер достаточно несложно. Для этого нужен небольшой набор инструментов и материалов, а также некоторые навыки работы с металлом и электроприборами. Самым трудным является, пожалуй, изготовление ножей.

Правильно выточить режущие элементы из твёрдой и прочной стали (рессоры) непросто, лучше обратиться за помощью к токарю. В остальном процесс сборки не должен вызвать каких-то особых сложностей.

Этапы сборки конструкции

Подбор необходимых материалов

Самодельный садовый измельчитель отходов мало чем отличается от промышленных аналогов этих устройств. Стационарный измельчитель можно сделать на базе циркуляционной пилы. Для этого в агрегате достаточно заменить диски на режущий вал или фрезу, а также присоединить приемный короб-бункер. Либо использовать эти пилы в качестве измельчительного устройства, разместив одновременно на вале сразу несколько штук.

Создавая садовый измельчитель своими руками «с нуля» необходимо прежде всего приобрести мотор. Электродвигатель является оптимальным вариантом для быстрого измельчения сырья в относительно небольших объемах. Электромотор бесшумен в эксплуатации и при этом не выделяет выхлопные газы. Такие характеристики электромотора позволяют использовать его не только на придомовой территории, но и в закрытых помещениях. Единственный недостаток устройства – необходимость подключения к системе электроснабжения.

Для работы с грубым материалом в достаточно больших объемах наиболее предпочтительно использовать мотоблок, мощность которого значительно выше мощности традиционного электродвигателя

Для сборки качественного ножа требуется в среднем от 10 до 20 пил толщиной в 6-10 см.

Установка режущих пил

Режущие пилы набираются на шпильку – ось, диаметр которой равен диаметру посадочных дисков. Для сборки режущего устройства потребуются также гайки и шайбы того же размера. Заранее надо подготовить тонкие шайбы, которые можно вырезать из пластика. Эти шайбы потребуются для разведения дисков на равноудаленное расстояние друг от друга с тем, чтоб при вращении их слегка выступающие зубья не цеплялись между собой. Количество шайб должно быть на 1 элемент меньше, чем количество дисков.

На нанизанную дисками шпильку устанавливается шкив, который можно взять от помпы или от генератора ВАЗ. Для вращения оси потребуются два подшипника с внутренним d=20мм

Изготовление и обустройство рамы

Раму для крепления штанги мотоблока можно сварить из профилированных металлических труб. К сваренной конструкции крепится диск таким способом, чтоб он мог свободно перемещаться относительно дисковых пил. Такое расположение позволит в случае необходимости регулировать натяжение ремня привода.

Для упирания веток во время переработки к конструкции можно прикрепить упорный брусок из профиля

Читать также: Что такое ковкий чугун

Крепление кожуха и бункера

Кожух на конструкцию можно вырезать из оцинкованной стали, но более предпочтительно изготовить его из листового металла. Материалом изготовления приемного бункера может выступать обычная оцинкованная сталь.

Кожух надевается непосредственно на режущий блок. Сверху конструкции крепится бункер для загрузки сырья

Преимущества и недостатки самодельного устройства

Достоинств у садового измельчителя, сделанного своими руками, немало:

низкая стоимость по сравнению с оборудованием заводского производства;
возможность создания конструкции под конкретные цели. Например, часто переработанные ветки используются как топливо, что требует особой настройки агрегата для получения обрезков увеличенного размера;
в самодельной конструкции можно использовать детали, которые без труда найдутся в любом гараже или мастерской;
сделанный своими руками шредер можно использовать не только для дробления веток, но и для измельчения травы, овощей и фруктов — в качестве корма для домашних животных или в целях утилизации;
при самостоятельном изготовлении оборудования появляется возможность задействовать свой ум и эрудицию, применить собственные навыки и умения. Успешно работающая конструкция послужит доказательством вашей состоятельности, как хозяина, повысит самооценку, поднимет авторитет у соседей и знакомых.

Что же касается недостатков, то их практически нет. Единственное, что хотелось бы отметить — оборудование этого типа относится к категории опасных, поэтому при изготовлении агрегата следует предусмотреть конструктивные элементы, обеспечивающие снижение рисков, а в процессе эксплуатации придерживаться правил обращения с подобными механизмами.

Этапы создания измельчителя

Постройка агрегата своими руками- сложная работа, требующая определенных познаний и навыков:

понятие о конструировании механизмов, расчете передач,
умение построения и чтения чертежей,
познания в электротехнике для подбора и подключения электродвигателя, схемы пуска и управления,
слесарный опыт,
навыки сварщика.

Прежде всего следует продумать конструкцию, подготовить материалы и инструменты, сделать расчеты и эскизный чертеж.

Чертежи и расчеты

Эскиз можно сделать по старинке, от руки или же использовать CAD-программу. Сегодня доступно много бесплатных и условно-бесплатных программ, мало чем уступающим известным, но очень дорогим продуктам корпораций AutoDesk, PTC, Dassault и других.

Основные узлы создаваемой конструкции будут следующими:

несущий каркас,
электродвигатель,
вал с рабочим органом,
загрузочная горловина, или бункер,
корпус.

Чертеж двухвалкового шредера

Исходя из типа применяемого измельчительного механизма, конструкция вала может различаться.

Наиболее простым, но и самым маломощным вариантом будет набор закрепленных на валу 15-30 дисков циркулярной пилы. На валу собирают режущий пакет, прокладывая между соседними дисками шайбы такой же толщины и диаметром почти до основания зубцов пилы. Пакет плотно крепят на валу. Вал и электродвигатель снабжаются шкивами, привод осуществляется ременной передачей. Это будет производительный (для тонких веток) садовыйизмельчитель.

Если же требуется измельчать ветви солидного диаметра толщины, то лучше выбрать ножевую конструкцию режущего барабана.

Рабочий вал

1-3 ножа ставят в плоскости оси вала либо под острым углом к ней. Их количество увеличивают, если требуется изрубить ветки помельче.

Для совсем уж толстых веток следует выбрать двухвалковую схему режущего органа. Такой механизм лучше уравновешен, в нем возникают меньшие нагрузки на каркас и стенки бункера.

В боковых пластинах рамы установлены шарикоподшипники, обеспечивающие вращение рабочих валов агрегата. Зубчатые колеса входят в зацепление и синхронизируют вращение валов. Вращение от электромотора передается цепным или ременным приводом.

Схема дробилки: 1 — Горловина 2 — рама, 3 — боковая несущая пластина, 4 — рабочий орган, 5 — приводной механизм, 6 — ременная передача, 7 — электромотор, 8 — основание двигателя

Если нужно быстро дробить тонкие ветви и траву- лучше применить высокооборотный двигатель. Для измельчения древесины больших диаметров подойдет мощный низкооборотный мотор с большим моментом вращения.

Инструменты и материалы

Для одновального агрегата с режущим органом из дисков циркулярной пилы необходимо:

электромотор 1,5-3 квт, на 220 вольт
шкив, 2 шт.,
ремень приводной автомобильный,
подшипник с обоймой крепления, 2 шт.,
трубы для постройки несущей рамы,
лист металлический, толщиной 2 мм для бункера и корпуса устройства,
провода, переключатели.
диски по дереву диаметром 180 мм, от 15 до 30,
разделительные шайбы большого диаметра, толщиной 5мм, на одну меньше, чем дисков
вал с шлицевым либо шпоночным креплением для шкива,

Чтобы изготовить одновальный шредер с ножевым барабаном, потребуется то же самое по пп. 1-7, и кроме того:

вал с проточенными фасонными пазами и резьбовыми отверстиями для крепления ножей, в соответствии с приведенной схемой,
ножи из высокопрочной инструментальной стали,
болты под шестигранный ключ, с пружинными гайками, 12 шт.

Рабочий вал: 1 — втулка, 2 — вал, 3 — нож, 4 — винт, 5 —шайба, 6 — стопорное кольцо, 7 — шестерня , 8 — подшипник

С одного конца вала также должно быть шлицевое или шпоночное крепление для шкива или зубчатого колеса привода.

Для двухвалковой схемы в дополнение к пп 1-7 и 11-13 потребуется:

боковые металлические пластины, лист 10 мм, 2 шт.,
шестерни для синхронизации вращения валов, 2 шт.,
подшипники с крепящими их обоймами, 5 шт.,

Из инструментов понадобится

болгарка для раскроя заготовок и зачистки швов,
сварочный аппарат,
набор ручного слесарного инструмента
тестер,
пальник,
монтажный нож,

Разумеется, потребуется верстак с тисками, струбцины, наждачная бумага, эмаль и кисти для покраски.

Сборка шредера

После того, проведены расчеты и построен эскизный чертеж, подготовлены все материалы, можно приступать к сборке агрегата.

Ее следует проводить в такой последовательности:

сборка рамы
изготовление бункера
сборка рабочего органа и закрепление его на раме,
уставновка электромотора,
мотнаж электрической схемы.

Прежде, чем включать устройство в сеть, необходимо провернуть его на несколько полных оборотов вручную, чтобы убедиться в точности сборки и нормальном функционировании всех подвижных деталей.

Как сделать измельчитель веток своими руками: поэтапная инструкция

Порядок действия простой, сделать необходимо следующее:

подобрать чертеж;
приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
изготовить ножи;
соорудить кожух и куб для подачи веток или травы;
установить все устройства на станину.

Ищем чертеж или составляем его самостоятельно

Простейшая схема веткодробилки

В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.

Подробный чертеж для сооружения устройства
